GL 60 LED - Iluminación STEINEL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato GL 60 LED STEINEL en formato PDF.
| Tipo de producto | Luminaria con detector exterior |
| Marca | Steinel |
| Modelo | GL 60 LED |
| Dimensiones (Al x Ø) | 1038 x 120 (vidrio) / 220 (pie) mm |
| Peso | Aproximadamente 1,5 kg |
| Alimentación | 220-240 V / 50-60 Hz |
| Potencia absorbida | 9,2 W (modo detección) / 0,8 W (reposo) |
| Flujo luminoso | 954 lm (fuente suministrada) / 781 lm (luminaria) |
| Eficacia luminosa | 104 lm/W (fuente) |
| Temperatura de color | 3000 K (blanco cálido) |
| Índice de reproducción cromática | Ra = 82 |
| Vida útil media | L70B50 a 25°C: > 20 000 h |
| Ángulo de detección | 360° (apertura de 30°) |
| Alcance del detector | Máx. 12 m |
| Ajuste umbral crepuscular | 2 a 2000 lux (ajustable continuamente) |
| Temporización | 5 segundos a 15 minutos (ajustable) |
| Balizamiento | 0-50 % de la potencia nominal |
| Grado de protección | IP44 |
| Clase de protección | II |
| Temperatura ambiente | -20 °C a +40 °C |
| Funciones principales | Detección de movimiento infrarroja, funcionamiento forzado 4h, balizamiento, encendido suave |
| Mantenimiento y limpieza | Limpiar la lente con un paño húmedo, sin detergente |
| Seguridad | Instalación por un profesional, cortar la corriente antes de intervenir |
| Piezas de repuesto y reparabilidad | Fuente de luz reemplazable por el usuario; garantía de fabricante 3 años, servicio postventa |
| Información general | Uso exterior, clase de eficiencia energética F (fuente suministrada) |
Preguntas frecuentes - GL 60 LED STEINEL
Preguntas de los usuarios sobre GL 60 LED STEINEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones GL 60 LED - STEINEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GL 60 LED de la marca STEINEL.
MANUAL DE USUARIO GL 60 LED STEINEL

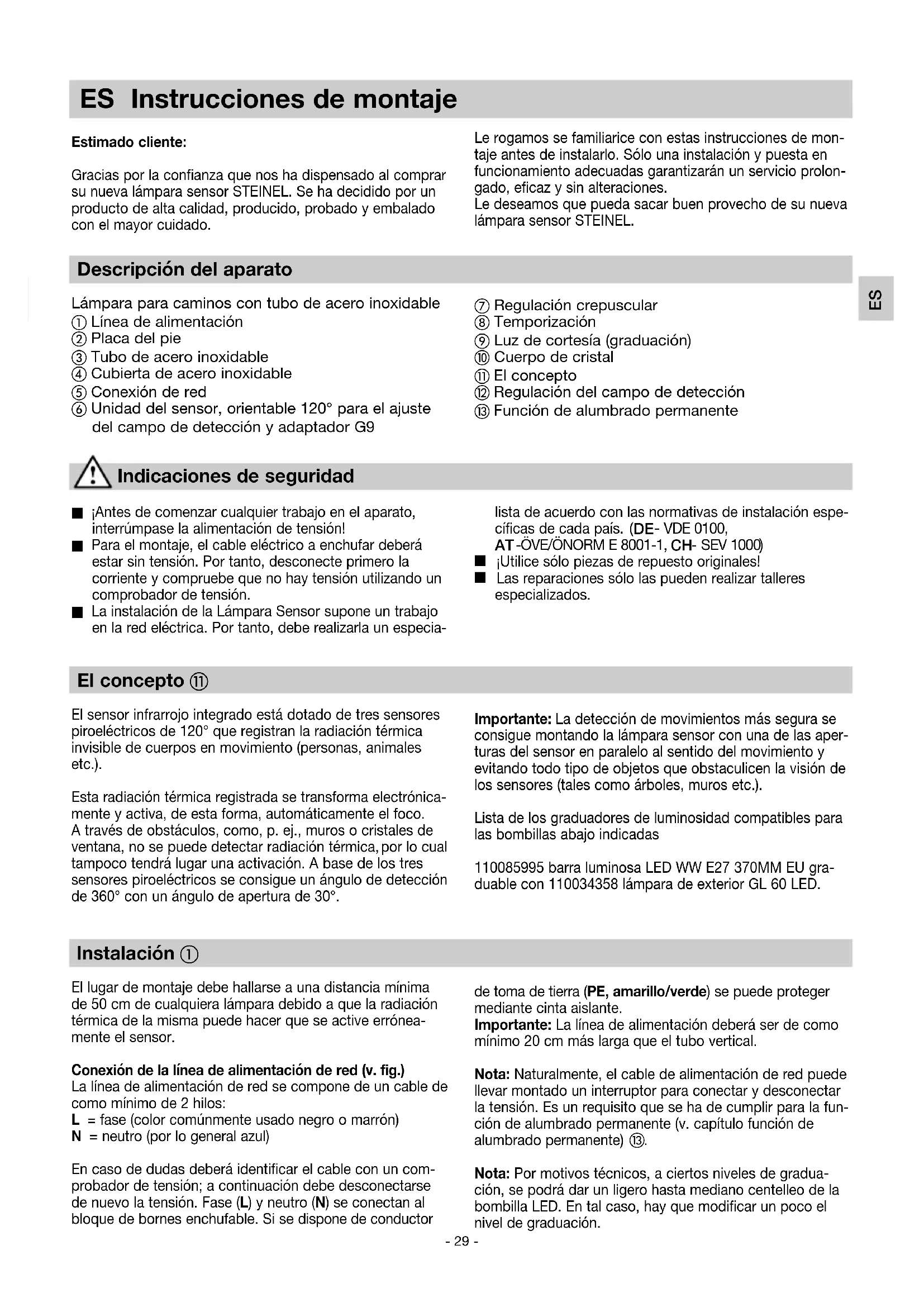

ES Instrucciones de montaje
Estimado cliente:
Gracias por la confianza que nos ha dispensado al comprar su nueva lámpara sensor STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado.
Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento adecuadas garantizarán un servicio prolongado, eficaz y sin alteraciones.
Le deseamos que pueda sacar buen provecho de su nueva lámpara sensor STEINEL.
Descripción del aparato
Lámpara para caminos con tubo de acero inoxidable
① Línea de alimentación
② Placa del pie
③ Tubo de acero inoxidable
④ Cubierta de acero inoxidable
⑤ Conexión de red
⑥ Unidad del sensor, orientable 120° para el ajuste del campo de detección y adaptador G9
⑦ Regulación crepuscular
⑧ Temporización
⑨ Luz de cortesía (graduación)
⑩ Cuerpo de cristal
⑪ El concepto
⑫ Regulación del campo de detección
⑬ Función de alumbrado permanente
Indicaciones de seguridad
■ ¡Antes de comenzar cualquier trabajo en el aparato, interrámpase la alimentación de tensión!
Para el montaje, el cable eléctrico a enchufar deberá estar sin tensión. Por tanto, desconecte primero la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.
La instalación de la Lámpara Sensor supone un trabajo en la red eléctrica. Por tanto, debe realizarla un especia-
lista de acuerdo con las normativas de instalación específicas de cada país. (DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000)
■ ¡Utilice sólo piezas de repuesto originales!
■ Las reparaciones sólo las pueden realizar talleres especializados.
El concepto ⑪
El sensor infrarrojo integrado está dotado de tres sensores piroeléctricos de 120° que registran la radiación térmica invisible de cuerpos en movimiento (personas, animales etc.).
Esta radiación térmica registrada se transforma electrónicamente y activa, de esta forma, automáticamente el foco. A través de obstáculos, como, p. ej., muros o cristales de ventana, no se puede detectar radiación térmica, por lo cual tampoco tendrá lugar una activación. A base de los tres sensores piroeléctricos se consigue un ángulo de detección de 360° con un ángulo de apertura de 30°.
Importante: La detección de movimientos más segura se consigue montando la lámpara sensor con una de las aperturas del sensor en paralelo al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión de los sensores (tales como árboles, muros etc.).
Lista de los graduadores de luminosidad compatibles para las bombillas abajo indicadas
110085995 barra luminosa LED WW E27 370MM EU graduable con 110034358 lámpara de exterior GL 60 LED.
Instalación ①
El lugar de montaje debe hallarse a una distancia mínima de 50 cm de cualquiera lámpara debido a que la radiación térmica de la misma puede hacer que se active erróneamente el sensor.
Conexión de la línea de alimentación de red (v. fig.)
La línea de alimentación de red se compone de un cable de como mínimo de 2 hilos:
L = fase (color comúnmente usado negro o marrón)
N = neutro (por lo general azul)
En caso de dudas deberá identificar el cable con un comprobador de tensión; a continuación debe desconectarse de nuevo la tensión. Fase (L) y neutro (N) se conectan al bloque de bornes enchufable. Si se dispone de conductor
de toma de tierra (PE, amarillo/verde) se puede proteger mediante cinta aislante.
Importante: La línea de alimentación deberá ser de como mínimo 20 cm más larga que el tubo vertical.
Nota: Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. Es un requisito que se ha de cumplir para la función de alumbrado permanente (v. capítulo función de alumbrado permanente) ⑬.
Nota: Por motivos técnicos, a ciertos niveles de graduación, se podrá dar un ligero hasta mediano centelleo de la bombilla LED. En tal caso, hay que modificar un poco el nivel de graduación.
Datos técnicos
| Dimensiones (alt. × ∅): | 1038 × ∅ 120 (cristal) ∅ 220 (pie) mm |
| Tensión de red: | 220-240 V / 50/60 Hz |
| Consumo de potencia (Pon)*: | 9,2 W / E 27 |
| Flujo luminoso/eficiencia bombilla*: | 954 lm, 104 lm/W |
| Standby lámpara: | 0,8 W |
| Flujo luminoso/eficiencia: | 781 lm, 79,9 lm/W |
| Color de luz*: | 3000 K (blanco cálido) |
| Índice de reproducción cromática*: | R_B = 82 |
| Vida útil media asignada*: | (L70B50) con 25°C: > 20.000 h |
| Consistencia cromática SDCM*: | valor inicial: 3 |
Distribución de intensidad luminosa*:
| Ángulo de detección | 360° con ángulo de apertura de 30° |
| Alcance de detección: | máx. 12 m |
| Luminosidad reactiva: | 2-2000 lux |
| Temporización: | 5 s - 15 min |
| Luz permanente: | conectable (4 h) / requiere: conmutador conectado en cable de red |
| Luz de cortesía: | 10-50% |
| Índice de protección: | IP 44 |
| Clase de aislamiento: | II |
| Temperatura ambiente: | - 20 °C a + 40 °C |
Este producto incluye una fuente de luz de la clase de eficiencia energética "F".
* para bombilla LED incluida
Funciones ⑦, ⑧, ⑨
Una vez montada la lámpara y efectuada la conexión a la red, la lámpara Sensor puede ponerse en servicio. Al lado del por-
talámparas se encuentran los reguladores para la regulación crepuscular, temporización y luz nocturna.
Regulación crepuscular (umbral de respuesta) ⑦
(Regulación de fábrica: Funcionamiento a la luz del día 2000 lux)
2 - 2000 lux
Umbral de respuesta con regulación continua del sensor de 2 - 2000 lux.
Regulador de ajuste puesto en ⚙ = Funcionamiento a la luz del día aprox. 2000 lux.
Regulador de ajuste puesto en = Funcionamiento crepuscular aprox. 2 lux.
Para el ajuste del campo de detección con luz del día, se ha de colocar el tornillo de regulación en ⚙ (funcionamiento a la luz del día).
Retardo a la desconexión (temporización) ⑧
(Regulación de fábrica: 5 s.)
5 seg. - 15 min.
Tiempo de iluminación con regulación continua de 5 seg. hasta 15 min.
Regulador de ajuste colocado a - = Temporización más corta, regulador de ajuste colocada + = temporización más larga (15 min.)
Al ajustar el campo de detección se aconseja elegir la temporización más corta –.
Luz de cortesía ⑨
(Regulación de fábrica: graduación de luminosidad apagada: 0%)
0 - 50%
La luminosidad de la lámpara puede ponerse en alumbrado permanente hasta un valor máximo de 50%. Esto significa:
La luz solo se enciende, p. ej., de una luz de cortesía de 1 a 4 vatios a máxima potencia, cuando se detecta un movimiento en el campo de detección del sensor.
Nota:
función de luz de cortesía solo con bombillas graduables.
Regulación del alcance/Ajuste ⑫
El alcance máximo de detección del sensor es de 12 m. Este campo de detección se puede optimizar según necesidad. Las cubiertas adjuntas sirven para cubrir tantos segmentos individuales de la lente como se desee, o bien para acortar individualmente el alcance de detección. De este modo se evitan conmutaciones erróneas debido al paso de
vehículos, transeúntes, etc. se vigilan las zonas de peligro de forma precisa. Las cubiertas pueden separarse o cortarse con una tijera vertical u horizontalmente a lo largo de las divisiones prerranuradas. La girabilidad de la unidad de sensor permite darle los últimos ajustes.
Función de alumbrado permanente ⑬
Si se monta un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones:
Funcionamiento de sensor
1) Encender la luz (si la lámpara está en OFF):
Pulse el interruptor OFF y ON una vez. la lámpara queda encendida durante el tiempo definido.
2) Apagar la luz (si la lámpara está en ON):
Pulse el interruptor OFF y ON una vez.
La lámpara se apaga o pasa a funcionamiento de sensor.
Alumbrado permanente
1) Conectar alumbrado permanente:
Pulse el interruptor OFF y ON dos veces. La lámpara se enciende de modo permanente por un período de 4 horas (el LED rojo - detrás de la lente - se enciende).
A continuación pasa de nuevo automáticamente a funcionamiento de sensor (LED rojo detrás del lente apagado).
2) Desconectar alumbrado permanente:
Pulse el interruptor OFF y ON una vez. La lámpara se apaga o pasa a funcionamiento de sensor.
Importante:
La secuencia de pulsación del interruptor debe ser rápida (del orden de 0,5 a 1 seg. entre pulsación y pulsación).
Encendido suave de la luz
La lámpara sensor dispone de una función de encendido suave de la luz. Significa que la luz no sube a su máxima potencia luminosa al conectar, sino que la luminosidad va
aumentando paulatinamente dentro de un segundo hasta regularla a su máximo de hasta el 100 %. De este modo, también se atenúa suavemente la luz al apagarla.
Fallos de funcionamiento
| Fallo | Causa Solución | |
| La lámpara sensor no tiene tensión | ■ fusible defectuoso, no esta conectado, línea interrumpida■ cortocircuito | ■ colocar un fusible nuevo, encender el interruptor de red; comprobar la línea con un comprobador de tensión■ comprobar las conexiones |
| La lámpara sensor no se enciende | ■ con funcionamiento a la luz del día, regulación crepuscular está puesto en funcionamiento nocturno■ bombilla LED defectuosa■ interruptor de red OFF■ fusible defectuoso■ el campo de detección no esta ajustado de forma orientado■ se ha activado la protección eléctrica interna (LED rojo detrás de lente encendido/parpadea constantemente) | ■ ajuste de nuevo (Regulador 7)■ cambiar bombilla■ encender■ colocar un fusible nuevo y en su caso comprobar la conexión■ ajustar de nuevo■ desconectar lámpara Sensor o examinar/cambiar bombilla y volver a conectarla después de 5 seg. |
| La lámpara sensor no se apaga | ■ movimiento continuo en el campo de detección■ luz de cortesía a 50% | ■ controlar el área y ajustar evtl. de nuevo■ poner luz de cortesía a 0% (Regulador 9) |
| La lámpara sensor se enciende inoportunamente | ■ el viento mueve los árboles y los arbustos en el campo de detección■ ángulo de detección de vehículos en la calle■ variaciones repentinas de la temperatura debido a las condiciones meteorológicas (viento, lluvia, nieve) o bien por el aire de salida de ventiladores, ventanas abiertas | ■ cambiar el rango■ cambiar el rango■ modificar el rango, cambiar de lugar de montaje |
| Variación del alcance de la lámpara sensor | ■ otras temperaturas ambiente | ■ ajustar con exactitud el campo de detección mediante cubiertas |
| LED rojo detrás del lente encendido/ parpadea constantemente, sin estar puesto el alumbrado permanente | ■ fusible interno activado | ■ desconectar lámpara Sensor o examinar/cambiar bombilla y volver a conectarla después de 5 seg. |
| Bombilla LED centellea | ■ a ciertos niveles de graduación por motivos técnicos | ■ modificar nivel de graduación |
Funcionamiento/Cuidados
La lámpara sensor también sirve para el encendido automático de la luz. Las condiciones meteorológicas pueden influir en el funcionamiento de la lámpara sensor, en caso de fuertes rachas de viento, nieve, lluvia, granizo se podrá producir una activación errónea, ya que los cambios bruscos de temperaturas no se pueden distinguir de las fuentes de calor. El lente de detección puede limpiarse con un paño húmedo (sin detergente) cuando esté sucia.
Bobilla reemplazable por el usuario.
Eliminación
Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.
¡No eche los aparatos eléctricos a la basura doméstica!
Solo para países de la UE:
Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.
Garantía de fabricante
Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos por vicios de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.
Sólamente se le otorga el derecho a la garantia si se entrega el aparato sin despiezar con una descripción corta del error, junto al justificante de caja o factura (fecha de compra y sello del comercial), embalado correctamente y remitido a la estación de asistencia técnica correspondiente.
Servicio de reparación:
Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, consulte una posible reparación con su centro de servicio más próximo.
3AÑOS DE GARANTÍA DE FABRICANTE
