| Typ produktu | Venkovní světlo s detektorem |
| Značka | Steinel |
| Model | GL 60 LED |
| Rozměry (V x Ø) | 1038 x 120 (sklo) / 220 (podstavec) mm |
| Hmotnost | Přibližně 1,5 kg |
| Napájení | 220-240 V / 50-60 Hz |
| Příkon | 9,2 W (režim detekce) / 0,8 W (pohotovost) |
| Světelný tok | 954 lm (dodávaný zdroj) / 781 lm (svítidlo) |
| Světelná účinnost | 104 lm/W (zdroj) |
| Teplota chromatičnosti | 3000 K (teplá bílá) |
| Index podání barev | Ra = 82 |
| Průměrná životnost | L70B50 při 25°C: > 20 000 h |
| Úhel detekce | 360° (otevření 30°) |
| Dosah detektoru | Max. 12 m |
| Nastavení prahu soumraku | 2 až 2000 lux (plynule nastavitelné) |
| Časové zpoždění | 5 sekund až 15 minut (nastavitelné) |
| Orientační osvětlení | 0-50 % jmenovitého výkonu |
| Stupeň krytí | IP44 |
| Třída ochrany | II |
| Okolní teplota | -20 °C až +40 °C |
| Hlavní funkce | Infračervená detekce pohybu, nucený provoz 4h, orientační osvětlení, plynulé rozsvícení |
| Údržba a čištění | Čistěte čočku vlhkým hadříkem bez čisticích prostředků |
| Bezpečnost | Instalaci provádí odborník, před zásahem vypněte proud |
| Náhradní díly a opravitelnost | Světelný zdroj vyměnitelný uživatelem; záruka výrobce 3 roky, poprodejní servis |
| Obecné informace | Venkovní použití, třída energetické účinnosti F (dodávaný zdroj) |
Často kladené otázky - GL 60 LED STEINEL
Dotazy uživatelů ohledně GL 60 LED STEINEL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod GL 60 LED - STEINEL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GL 60 LED značky STEINEL.

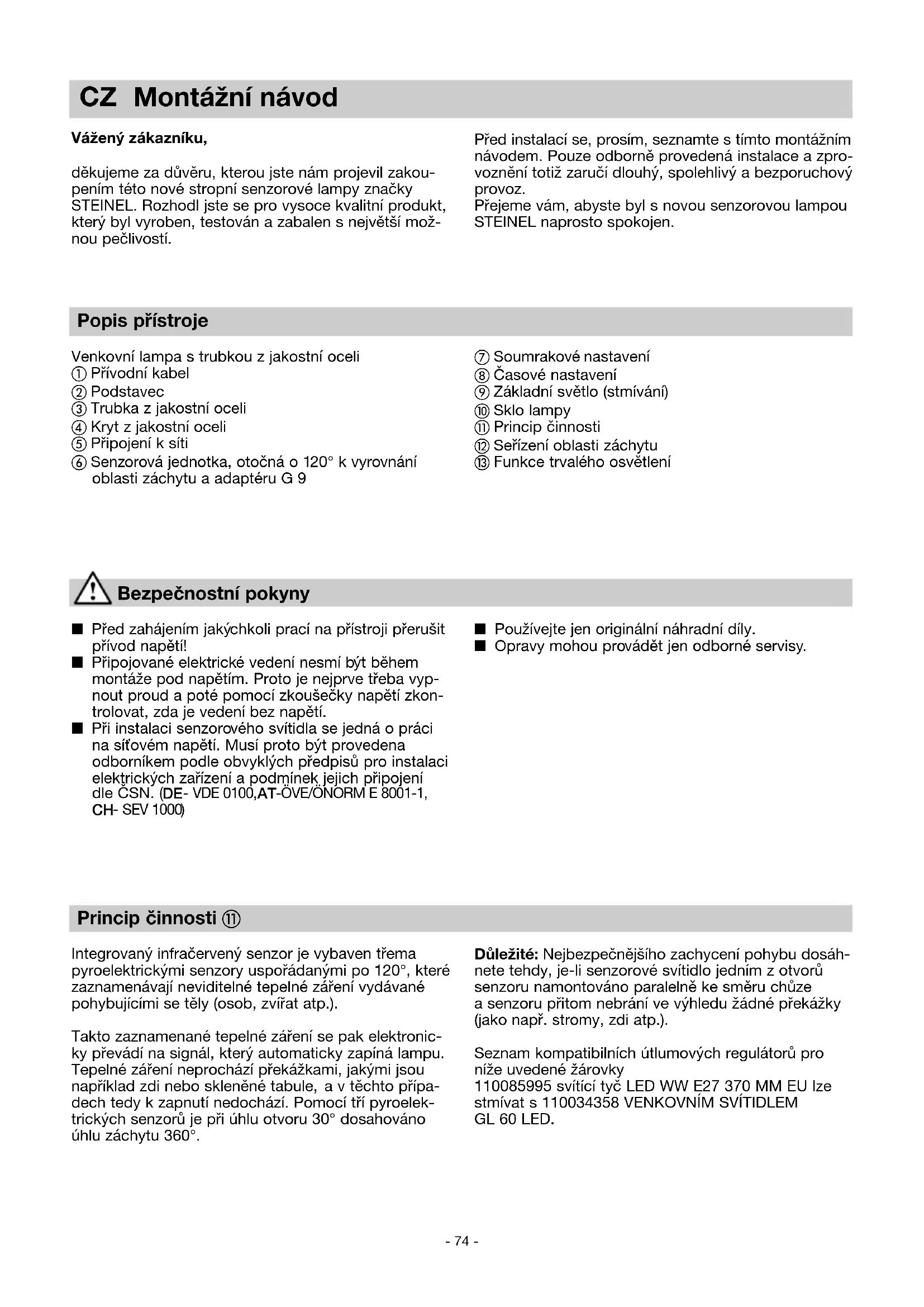

NÁVOD K OBSLUZE GL 60 LED STEINEL
děkujeme za důvěru, kterou jste nám projevil zakoupením této nové stropní senzorové lampy značky STEINEL. Rozhodl jste se pro vysoce kvalitní produkt, který byl vyroben, testován a zabalen s největší možnou pečlivostí.
Před instalací se, prosím, seznamte s tímto montážním návodem. Pouze odborně provedená instalace a zprovoznění totiž zaručí dlouhý, spolehlivý a bezporuchový provoz.
Přejeme vám, abyste byl s novou senzorovou lampou STEINEL naprosto spokojen.
Popis prístroje
Venkovní lampa s trubkou z jakostní oceli
① Přívodní kabel
② Podstavec
③ Trubka z jakostní oceli
④ Kryt z jakostní oceli
⑤ Připojení k síti
⑥ Senzorová jednotka, otočná o 120° k vyrovnání oblasti záchytu a adaptéru G 9
⑦ Soumrakové nastavení
⑧ Časové nastavení
⑨ Základní světlo (stmívání)
⑩ Sklo lampy
⑪ Princip činnosti
⑫ Seřízení oblasti záchytu
⑬ Funkce trvalého osvětlení
Bezpečnostní pokyny
■ Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!
■ Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
■ Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborníkem podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle CSN. (DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000)
■ Používejte jen originální náhradní díly.
■ Opravy mohou provádět jen odborné servisy.
Princip činnosti ⑪
Integrovaný infračervený senzor je vybaven třema pyroelektrickými senzory uspořádanými po 120°, které zaznamenávají neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.).
Takto zaznamenané tepelné záření se pak elektronicky převádí na signál, který automaticky zapíná lampu. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto přípa-dech tedy k zapnutí nedochází. Pomocí tří pyroelek-trických senzorů je při úhlu otvoru 30° dosahováno úhlu záchytu 360°.
Důležité: Nejbezpečnějšího zachycení pohybu dosáhnete tehdy, je-li senzorové svítidlo jedním z otvorů senzoru namontováno paralelně ke směru chůze a senzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.).
Seznam kompatibilních útlumových regulátorů pro níže uvedené žárovky 110085995 svítící tyč LED WW E27 370 MM EU lze stmívat s 110034358 VENKOVNÍM SVÍTIDLEM GL 60 LED.
Instalace ①
Místo montáže by mělo být vzdáleno nejméně 50 cm od jiného svítidla, poněvadž tepelné záření může mít za následek spuštění systému.
Připojení k elektrické síti (viz obrázek)
K připojení k elektrické síti použijte alespoň dvouvodičový kabel.
L = fázový vodič (většinou černý nebo hnědý)
N = nulový vodič (většinou modrý)
V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí. Fázový (L) a nulový (N) vodič se připojí k zasouvacím svorkám. Jeli k dispozici, může být ochranný vodič (PE, zelenožlutý) zabezpečen izolační páskou.
Důležité: Přívodní kabel musí být alespoň o 20 cm delší než stojanová trubka.
Upozornění: V přívodním síťovém vedení může být samozřejmě zařazen běžný síťový vypínač. Což je předpokladem funkce trvalého osvětlení (viz kapitolu Funkce trvalého osvětlení) ⑬.
Upozornění: Z technických důvodů může v rámci některých útlumových stupňů dojít k lehkému až středně silnému kolísání LED žárovky. V tomto případě musí být mírně změněna úroveň útlumu.
Technická data
| Rozměry (v x ∅): | 1038 x ∅ 120 (sklo) / ∅ 220 (pattice) mm | |
| Sítové přívodní vedení: | 220–240 V/50/60 Hz | |
| Příkon (Pon)*: | 9,2 W/E 27 | |
| Světelný tok/účinnost žárovky*: | 954 lm, 104 lm/W | |
| Standby svítidlo: | 0,8 W | |
| Světelný tok/účinnost: | 781 lm, 79,9 lm/W | |
| Teplota barvy*: | 3 000 K (teplá bílá) | |
| Index reprodukce barev*: | Ra= 82 | |
| Průměrná jmenovitá životnost*: | L70B50 při 25°C: > 20 000 hod. | |
| Konzistence barev SDCM*: | počáteční hodnota: 3 | |
| Rozložení svítivosti*: |  | |
| Úhel záchytu: | 360° s úhlem otevření 30° | |
| Dosah záchytu: | max. 12 m | |
| Soumrakové nastavení: | 2–2000 lx | |
| Časové nastavení: | 5 s – 15 min | |
| Trvalé osvětlení: | spínatelné (4 hod.) předpoklad:vypínač zapojený v síťovém přívodním vedení | |
| Základní světlo: | 10–50 % | |
| Krytí: | IP 44 | |
| Třída ochrany: | II | |
| Teplota prostředí: | -20 °C až +40 °C | |
| Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“. | ||
| * pro dodanou žárovku LED | ||
| Funkce 7, 8, 9 | ||
| Po provedení montáže senzorové jednotky a připojení k síti lze senzorové svítidlo uvést do provozu. Vedle objímky žárovky se nachází otočné regulátory | k nastavování soumraku, času a základního světla. | |
| Soumrakové nastavení (práh citlivosti) 7(nastavení z výroby: provoz za denního světla 2000 lx) |  2-2000 lx | Prahovou reakční hodnotu senzoru je možno nastavovat plynule v rozmezí od 2 do 2000 lx.Otočný regulátor nastavený na ⚙ = provoz za denního světla, tedy asi 2000 lx.Otočný regulátor nastavený na ⚙ = soumrakový provoz přibližně 2 lx. K nastavení oblasti záchytu za denního světla je třeba otočný regulátor nastavit na ⚙(provoz za denního světla). |
| Zpoždění vypnutí (časové nastavení) 8(nastavení z výroby: 5 s) |  5 s - 15 min. | Doba, po kterou má lampa svítit, je plynule nastavitelná v rozmezí 5 s až 15 min.Otočný regulátor nastavený na – = nejkratší časOtočný regulátor nastavený na + = nejdelší čas (15 min.)Při nastavování oblasti záchytu se doporučuje zvolit nejkratší dobu –. |
| Základní světlo 9(nastavení z výroby: tlumení vypnuto: 0%) |  0-50% | Světelný výkon lampy přepnuté do režimu trvalého osvětlení lze plynule nastavovat max. do 50 %.To znamená: Až při pohybu v oblasti záchytu senzoru se světlo, např. základní osvětlení 1-4 W, zapne na maximální světelný výkon.Upozornění: Funkce základního světla jen se stmívatelnými žárovkami. |
Nastavení / seřízení dosahu ⑫
Maximální dosah senzoru činí 12 m. Podle potřeby může být optimalizována oblast záchytu. Přiložené krycí clony slouží k zakrytí libovolného počtu segmentů čočky a případně i k individuálnímu zkrácení dosahu. Tím se zajistí vyloučení chybných zapnutí, např. v důsledku průjezdu automobilů, pohybu kolemjdou-
cích atd., případně cílené sledování nebezpečných míst. Jednotlivé krycí clony lze oddělit nebo odstřih-nout nůžkami - ve vodorovném i svislém směru - podél předem vyražených dělicích drážek. Otáčivost senzorové jednotky umožňuje poslední jemné seřízení.
Funkce trvalého osvětlení ⑬
Je-li v přívodním síťovém vedení zařazen síťový vypínač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce:
Senzorový provoz
1) Zapnutí světla (je-li svítidlo vypnuté):
Vypínač 1 x VYPNOUT a ZAPNOUT.
Svítidlo zůstane po nastavenou dobu zapnuto.
2) Vypnutí světla (je-li svítidlo zapnuté):
Vypínač 1 x VYPNOUT a ZAPNOUT.
Lampa zhasne popř. přejde do senzorového provozu.
Provoz trvalého osvětlení
1) Zapnutí trvalého osvětlení:
Vypínač 2 x VYPNOUT a ZAPNOUT. Lampa se na 4 hodiny přepne na trvalý provoz (červená světelná dioda za čočkou svítí). Poté opět automaticky přejde do senzorového provozu (červená LED za čočkou nesvítí)
2) Vypnutí trvalého osvětlení:
Vypínač 1 x VYPNOUT a ZAPNOUT. Lampa zhasne popř. přejde do senzorového provozu.
Důležité:
Několikeré stisknutí vypínače by se mělo dít rychle za sebou (v rozmezí 0,5-1 s).
Pozvolné rozjasňování světla
Senzorová lampa má funkci pozvolného rozjasňování světla. To znamená, že se světlo po zapnutí nesepne přímo na maximální výkon, ale během jedné sekundy
se pomalu zvýší jas až na 100%. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí.
Provozní poruchy
| Porucha | Příčina Náprava | |
| Senzorová lampa je bez napětí | Vadná pojistka, lampa není zapnuta, přerušené vedeníZkrat | Nová pojistka, zapnout síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětíZkontrolovat připojení |
| Senzorová lampa nezapíná | Při denním provozu, soumrakové nastavení je nastaveno na noční provozVadná žárovka LEDSítový vypínač v poloze VYPNUTOVadná pojistkaOblast záchytu není přesně nastavenaDošlo k aktivaci vnitřní elektrické pojistky (červená LED za čočkou svítí/stále bliká) | Znovu nastavit (regulátor 7)VyměnitZapnoutNová pojistka, popř. zkontrolovat připojeníZnovu seříditVypnout senzorovou lampu nebo zkontrolovat/vyměnit žárovku a po 5 s ji zase zapnout |
| Senzorová lampa nevypíná | Trvalý pohyb v oblasti záchytuZákladní světlo na 50 % | Zkontrolovat oblast a případně znovu seříditZákladní světlo nastavit na 0 % (regulátor 9) |
| Senzorová lampa zapíná v nevhod-nou dobu | Vítr pohybuje stromy a keři v oblasti záchytuZaznamenávání pohybu aut na uliciNáhlá změna teploty způsobená povětrnostními vlivy (vitr, déšť, sníh) nebo odvětrávaným vzdu-chem proudícím od ventilátorů či z otevřených oken | Přestavit oblast záchytuPřestavit oblast záchytuZměnit oblast záchytu, změnit místo montáže |
| Změna dosahu senzorové lampy | Změny okolní teploty | Provést přesné nastavení oblasti záchytu pomocí krycích segmentů |
| Červená LED za čočkou svítí/stále bliká, ačkoli není nastaveno trvalé osvětlení | Aktivována interní pojistka | Vypnout senzorovou lampu nebo zkontrolovat/vyměnit žárovku a po 5 s ji zase zapnout |
| Žárovka LED kolísá | Z technických důvodů v různých útlumových stupních | Změnit úroveň útlumu |
Provoz/ošetřování
Senzorová lampa je vhodná k použití tam, kde je potřebné automatické zapínání světla. Funkci senzorové lampy mohou ovlivnit povětrnostní vlivy; při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou být odlišeny od skutečných zdrojů tepla. Snímací čočku je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).
Světelný zdroj vyměnitelný koncovým uživatelem.
Likvidace
Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.
Nevyhazujte elektrická zařízení do domovního odpadu!
Jen pro země EU:
V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologické-
Záruka výrobce
Tento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny budou nedostatky zapříčiněné vadným materiálem nebo výrobními vadami, přičemž záruka spočívá v opravě nebo výměně vadných částí podle našeho rozhodnutí. Záruka se nevztahuje na škody na dílech podléhajících opotřebení rovněž i na škody a vady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.
Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj s krátkým popisem závady, pokladní stvrzenkou nebo fakturou (datum prodeje a razítko prodejny), dobře zabalen a poslán na adresu příslušného servisu.
Servisní opravny:
Po uplynutí záruční doby nebo v případě závad, na které se záruka nevztahuje, se u nejbližší servisní stanice informujte o možnosti opravy.
3LETÁ ZÁRUKA VÝROBČE
