MANUALE UTENTE GL 60 LED STEINEL

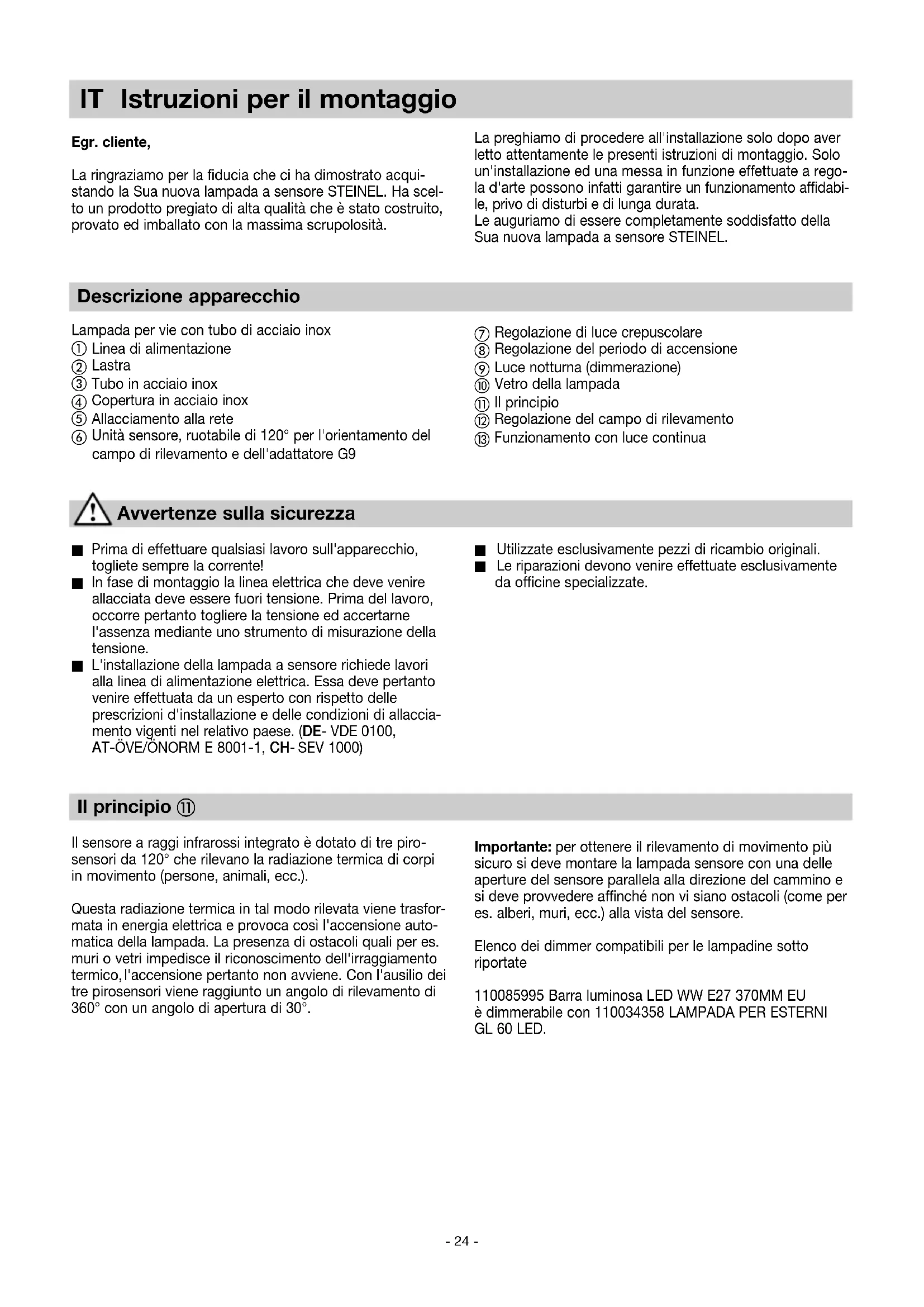

IT Istruzioni per il montaggio
Egr. cliente,
La ringraziamo per la fiducia che ci ha dimostrato acqui-stando la Sua nuova lampada a sensore STEINEL. Ha scel-to un prodotto pregiato di alta qualità che è stato costruito, provato ed imballato con la massima scrupolosità.
La preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in funzione effettuate a regola d'arte possono infatti garantire un funzionamento affidabile, privo di disturbi e di lunga durata.
Le auguriamo di essere completamente soddisfatto della Sua nuova lampada a sensore STEINEL.
Descrizione apparecchio
Lampada per vie con tubo di acciaio inox
① Linea di alimentazione
② Lastra
③ Tubo in acciaio inox
④ Copertura in acciaio inox
⑤ Allacciamento alla rete
⑥ Unità sensore, ruotabile di 120° per l'orientamento del campo di rilevamento e dell'adattatore G9
⑦ Regolazione di luce crepuscolare
⑧ Regolazione del periodo di accensione
⑨ Luce notturna (dimmerazione)
⑩ Vetro della lampada
⑪ Il principio
⑫ Regolazione del campo di rilevamento
⑬ Funzionamento con luce continua
Avvertenze sulla sicurezza
■ Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!
In fase di montaggio la linea elettrica che deve venire allacciata deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione ed accertarne l'assenza mediante uno strumento di misurazione della tensione.
L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Essa deve pertanto venire effettuata da un esperto con rispetto delle prescrizioni d'installazione e delle condizioni di allacciamento vigenti nel relativo paese. (DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000)
■ Utilizzate esclusivamente pezzi di ricambio originali.
■ Le riparazioni devono venire effettuate esclusivamente da officine specializzate.
Il principio ⑪
Il sensore a raggi infrarossi integrato è dotato di tre piro-sensori da 120° che rilevano la radiazione termica di corpi in movimento (persone, animali, ecc.).
Questa radiazione termica in tal modo rilevata viene trasformata in energia elettrica e provoca così l'accensione automatica della lampada. La presenza di ostacoli quali per es. muri o vetri impedisce il riconoscimento dell'irraggiamento termico, l'accensione pertanto non avviene. Con l'ausilio dei tre pirosensori viene raggiunto un angolo di rilevamento di 360° con un angolo di apertura di 30°.
Importante: per ottenere il rilevamento di movimento più sicuro si deve montare la lampada sensore con una delle aperture del sensore parallela alla direzione del cammino e si deve provvedere affinché non vi siano ostacoli (come per es. alberi, muri, ecc.) alla vista del sensore.
Elenco dei dimmer compatibili per le lampadine sotto riportate
110085995 Barra luminosa LED WW E27 370MM EU è dimmerabile con 110034358 LAMPADA PER ESTERNI GL 60 LED.
Installazione ①
Il luogo di montaggio deve distare almeno 50 cm da un'altra lampada, in quanto l'irraggiamento termico proveniente da quest'ultima può provocare l'intervento del sistema.
Collegamento della linea di allacciamento alla rete (vedi figura)
La linea di allacciamento alla rete consiste in un cavo di almeno due fili:
L = fase (nella maggior parte dei casi nero o marrone)
N = filo di neutro (nella maggior parte dei casi blu)
In caso di dubbio dovete identificare il cavo con un volt-metro; dopo di ciò mettete di nuovo la linea fuori tensione. La fase (L) e il filo di neutro (N) vengono collegati ai morsetti ad innesto. Se presente, il conduttore di protezione (PE, verde/giallo) può venire assicurato con un nastro isolante.
Importante: Il cavo di alimentazione deve essere almeno 20 cm più lungo del tubo verticale.
Avvertenza: ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. Per la funzione luce continua questa è una condizione indispensabile (vedi capitolo funzione luce continua) ⑬.
Avvertenza: per ragioni tecniche, in determinati livelli di dimmerazione si potrebbe verificare uno sfarfallio da leggero a medio della lampadina LED. In questo caso è necessario modificare leggermente il livello di dimmerazione.
Dati tecnici
| Dimensioni (H x ∅): | 1038 x ∅ 120 (vetro) / ∅ 220 (base) mm | |
| Allacciamento alla rete: | 220-240 V / 50/60 Hz | |
| Potenza assorbita (Pon)*: | 9,2 W / E 27 | |
| Flusso luminoso / Efficienza lampadina*: | 954 lm, 104 lm/W | |
| Standby lampada: | 0,8 W | |
| Flusso luminoso / Efficienza: | 781 lm, 79,9 lm/W | |
| Temperatura del colore*: | 3000 K (bianco caldo) | |
| Indice di resa cromatica*: | Ra = 82 | |
| Durata utile media misurata*: | L70B50 a 25°C: >20.000 ore | |
| Consistenza del colore SDCM*: | Valore iniziale: 3 | |
| Distribuzione dell'intensità luminosa**: |  | |
| Angolo di rilevamento: | 360° con angolo di apertura di 30° | |
| Raggio d'azione del rilevamento: | max. 12 m | |
| Regolazione di luce crepuscolare: | 2-2000 Lux | |
| Regolazione del periodo di accensione: | 5 s - 15 min | |
| Luce continua: | commutabile (4 ore). Presupposto indispensabile:deve essere collegato un interruttore nella linea di allacciamento alla rete | |
| Luce notturna: | 10-50% | |
| Grado di protezione: | IP 44 | |
| Classe di protezione: II | ||
| Temperatura ambiente: | tra - 20°C e + 40°C | |
| Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "F". | ||
| * per lampadine LED in dotazione | ||
Funzioni ⑦, ⑧, ⑨
Dopo che l'unità sensore è stata montata e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Accanto alla montatura della lampadina
si trovano i regolatori della luce crepuscolare, del periodo di accensione e della luce notturna.
Regolazione di luce crepuscolare (soglia d'intervento) ⑦ (impostazione del costruttore: funzionamento con luce diurna 2000 Lux)
Regolatore posizionato su ⚙ = funzionamento con luce diurna ca. 2000 Lux.
Regolatore posizionato su = funzionamento con luce crepuscolare ca. 2 Lux.
Per l'impostazione del campo di rilevamento in caso di luce diurna il regolatore deve venire posizionato su (funzionamento con luce diurna).
Ritardo dello spegnimento (regolazione del periodo di accensione) ⑧ (impostazione del costruttore: 5 sec.)
Durata del periodo di illuminazione regolabile in modo continuo da 5 sec. a 15 min.
Regolatore posizionato su = durata minima Regolatore posizionato su + = durata massima (15 min.)
Nella regolazione del campo di rilevamento si consiglia di impostare il tempo minimo –.
Luce notturna ⑨ (Impostazione da parte del costruttore: effetto dimmer non attivo: 0%)
Avvertenza: funzione luce notturna solo con lampadine dimmerabili.
Impostazione del campo d'azione/Regolazione ⑫
Il raggio d'azione massimo del sensore ammonta a 12 m. Il campo di rilevamento può venire ottimizzato a seconda delle necessità. Le calotte di copertura fornite in dotazione servono a coprire quanti segmenti di lente si desidera, il che permette di ridurre individualmente il raggio d'azione. In tal modo è possibile escludere che il sensore intervenga
a sproposito ad esempio quando passano automobili, passanti, ecc., e sorvegliare in modo mirato le zone soggette a pericolo. Le calotte di copertura possono venire separate lungo le suddivisioni verticali e orizzontali già predisposte o tagliate con le forbici. Il fatto che l'unità sensore è girevole permette ancora un'ultima regolazione di precisione.
Funzionamento con luce continua ⑬
Se nella linea di allacciamento alla rete viene montato un interruttore di rete, oltre alle semplici funzioni di accensione e spegnimento sono possibili anche le seguenti funzioni:
Funzionamento del sensore
1) Accensione della luce (se la lampada è in posizione OFF):
Interruttore 1 x OFF e ON.
La lampada rimane accesa per il periodo impostato.
2) Spegnimento della luce (se la lampada è in posizione ON):
Interruttore 1 x OFF e ON.
La lampada si spegne, ovvero passa in esercizio sensore.
Funzionamento con luce continua
1) Avvio della funzione luce continua:
Interruttore 2 x OFF e ON. La lampada viene impostata su funzionamento con luce continua per 4 ore (il LED rosso dietro la lente è illuminato). Dopo questo periodo di tempo la lampada passa di nuovo automaticamente in esercizio sensore (LED rosso dietro la lente spento).
2) Disattivazione della funzione luce continua:
Interruttore 1 x OFF e ON. La lampada si spegne, ovvero passa in esercizio sensore.
Importante:
L'azionamento multiplo dell'interruttore deve avvenire rapidamente (entro 0,5 - 1 sec.).
Accensione con luce soft
La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene portata direttamente alla massima potenza, bensì la luminosità viene regolata lentamente
e progressivamente entro un secondo fino al raggiungimento del 100%. Analogamente lo spegnimento non è immediato bensì la luce si spegne lentamente.
Disturbi di funzionamento
| Guasto | Causa Rimedio | |
| La lampada a sensore è senza tensione | ■ il fusibile è guasto, non attivo, la linea è interrotta■ corto circuito | ■ installare un nuovo fusibile, accen- dere l'interruttore di rete; Controllare la linea con un voltmetro■ controllare gli allacciamenti |
| La lampada a sensore non si accende | ■ nel funzionamento diurno la luce crepuscolare è regolata sul funziona- mento di notte■ lampadina LED difettosa■ interruttore di rete posizionato su OFF■ fusibile guasto■ campo di regolazione non impost- ato in modo mirato■ il fusibile elettrico interno è stato attivato (il LED rosso dietro la lente rimane acceso/lampeggia permanentemente) | ■ effettuare una nuova regolazione (regolatore 7)■ sostituite■ accendere■ installare un nuovo fusibile, eventu- almente controllare l'allacciamento■ effettuare una nuova regolazione■ spegnete la lampada a sensore oppure controllate/sostituite la lam- padina e riaccendete dopo 5 sec |
| La lampada a sensore non si spegne | ■ movimento continuo nel campo di rilevamento■ luce notturna sul 50% | ■ controllare il campo di rileva- mento ed eventualmente effettuare una nuova regolazione■ impostare la luce notturna sullo 0% (regolatore 9) |
| La lampada a sensore si accende involontariamente | ■ il vento fa muovere alberi e cespugli che si trovano nel campo di rileva- mento■ rilevamento della presenza di auto- mobili sulla strada■ improvviso sbalzo di temperatura a causa di intemperie (vento, pioggia, neve) o di aria di scarico provenien- te da ventilatori o finestre aperte | ■ spostare il campo di rilevamento■ spostare il campo di rilevamento■ modificare il campo di rilevamento, installare il sensore in un altro luogo |
| Variazione del raggio d'azione della lampada a sensore | ■ altre temperature ambiente | ■ regolare precisamente il campo di rilevamento con l'ausilio delle calotte di copertura |
| Il LED rosso dietro la lente rimane acceso o lampeggia permanentemente nonostante non sia impostata la luce continua. | ■ Il fusibile interno è attivato | ■ spegnete la lampada a sensore oppure controllate/sostituite la lam- padina e riaccendete dopo 5 sec |
| La lampadina LED sfarfalla | ■ ciò succede per ragioni tecniche in diversi livelli di dimmerazione | ■ cambiate il livello di dimmerazione |
Funzionamento/Cura
La lampada a sensore è adatta all'accensione automatica della luce. L'influenza delle condizioni atmosferiche può compromettere il funzionamento della lampada a sensore; in caso di forti raffiche di vento, neve, pioggia o grandine è possibile che si verifichi un intervento a sproposito, in quanto gli improvvisi sbalzi di temperatura non possono venire distinti da fonti di calore. Se è sporca, la lente di rilevamento può essere pulita con un panno umido (senza usare un detergente).
Sorgente luminosa sostituibile con utenza terminale.
Smaltimento
Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.
Non gettare gli apparecchi elettrici nei rifiuti domestici!
Solo per paesi UE:
Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.
Garanzia del produttore
Questo articolo STEINEL viene prodotto con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. STEINEL garantisce la perfetta qualità ed il funzionamento. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto dall'utilizzatore. Noi eliminiamo vizi dovuti a difetti del materiale o ad errori di fabbricazione, la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione di pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a parti soggette al logorio nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Si esclude la responsabilità per danni conseguenti che si dovessero verificare su oggetti estranei.
La garanzia viene prestata solo se l'apparecchio viene inviato al relativo centro di assistenza non smontato, accompagnato da una breve descrizione del guasto nonché dallo scontrino o dalla fattura (in cui è indicata la data dell'acquisto e timbro del rivenditore) e ben imballato.
Centro assistenza tecnica:
In caso di periodo di garanzia scaduto o di difetti che non danno diritto a prestazioni di garanzia, siete pregati di informarvi presso il centro di assistenza più vicino riguardo alla possibilità di riparazione.
3 ANNI DI GARANZIA DEL PRODUTTORE
