Tipo di prodotto	Applique LED con rilevamento movimento
Marca	STEINEL
Modello	My L 40 SC
Dimensioni (L x P x H)	261 x 201 x 105 mm
Alimentazione	220–240 V, 50/60 Hz
Potenza assorbita	12,90 W
Flusso luminoso	1.057 lm
Temperatura di colore	3.000 K (bianco caldo)
Indice di resa cromatica (IRC)	82
Angolo di rilevamento	180°
Portata di rilevamento	max. 10 m
Temporizzazione	10 s a 60 min
Soglia di intervento	2 a 2.000 lx
Grado di protezione	IP54
Classe di protezione	Classe II
Temperatura ambiente	-20 a +40 °C
Funzioni	Rilevamento movimento, regolazione tramite app Bluetooth, marcatura, raggruppamento, temporizzazione, soglia di intervento
Manutenzione	Pulire a secco con panno leggermente umido, senza detergente
Sicurezza	Istruzioni di sicurezza, rischio di scossa elettrica
Pezzi di ricambio	Sorgente luminosa non sostituibile, sostituire l'apparecchio
Garanzia	3 anni
Contenuto della confezione	1 applique LED, 3 coperchi a clip, 3 pezzi distanziatori, 3 tasselli, 3 viti, scheda tecnica, guida rapida

Domande frequenti - My L 40 SC STEINEL

Come regolare la temporizzazione dell'illuminazione?

Utilizza l'app STEINEL Connect per regolare la temporizzazione da 10 secondi a 60 minuti. Qualsiasi movimento rilevato reimposta il ritardo.

Come regolare la zona di rilevamento?

Utilizza i coperchi di plastica forniti per limitare la zona. Posizionali sull'anello di design del rilevatore. Puoi anche ruotare l'anello per orientare il rilevamento.

Posso utilizzare l'apparecchio all'esterno?

Sì, l'apparecchio è progettato per interni ed esterni con grado di protezione IP54.

Come pulire l'apparecchio?

Pulire a secco con un panno leggermente umido. Non utilizzare detergenti ed evitare il contatto con l'acqua sulle parti sotto tensione.

Cosa fare se l'apparecchio non si accende?

Verificare il fusibile, l'interruttore di rete e la soglia di intervento. Se la sorgente luminosa è difettosa, sostituire l'intero apparecchio (non sostituibile).

Come installare l'apparecchio?

Spegnere l'alimentazione, segnare i fori, forare (∅6 mm), inserire i tasselli, avvitare il supporto a parete, collegare il cavo secondo lo schema, quindi agganciare l'apparecchio.

Posso sostituire la sorgente luminosa?

No, la sorgente luminosa è integrata e non sostituibile. In caso di guasto, l'apparecchio deve essere sostituito.

Come collegare l'apparecchio tramite Bluetooth?

Scarica l'app STEINEL Connect dall'AppStore. Assicurati che il Bluetooth sia attivato sul tuo smartphone o tablet. Mantieni una distanza minima di 3 m dai router WiFi.

Qual è la portata di rilevamento?

La portata massima è di 10 metri perpendicolarmente alla direzione di passaggio e di 3 metri nella direzione di passaggio.

Qual è la durata della garanzia?

La garanzia del produttore è di 3 anni dalla data di acquisto, secondo le condizioni descritte nel manuale.

MANUALE UTENTE My L 40 SC STEINEL

1. Riguardo a questo documento 135
2. Avvertenze generali relative alla sicurezza 135
3. Descrizione dell'apparecchio 136
4. Allacciamento elettrico 143
5. Montaggio 144
6. Funzionamento 154
7. Manutenzione e cura 160
8. Smaltimento 161
9. Dichiarazione di conformità 161
10. Garanzia del produttore 162
11. Dati tecnici 164
12. Eliminazione dei guasti 165

1. Riguardo a questo documento

– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
- Con riserva di modifiche legate ai progressi della tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio.

Vengono fatti particolarmente presenti i possibili pericoli.

L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo facilmente accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione dell'apparecchio

Utilizzo adeguato allo scopo - L 40 SC, L 42 SC

• Sistema d'illuminazione LED gestito da sensore con rilevatore di movimento.
• Montaggio a parete.
• In ambienti interni ed esterni.

Utilizzo adeguato allo scopo - L 40 C, L 42 C

• Lampada LED.
• Montaggio a parete.
  – In ambienti interni ed esterni.

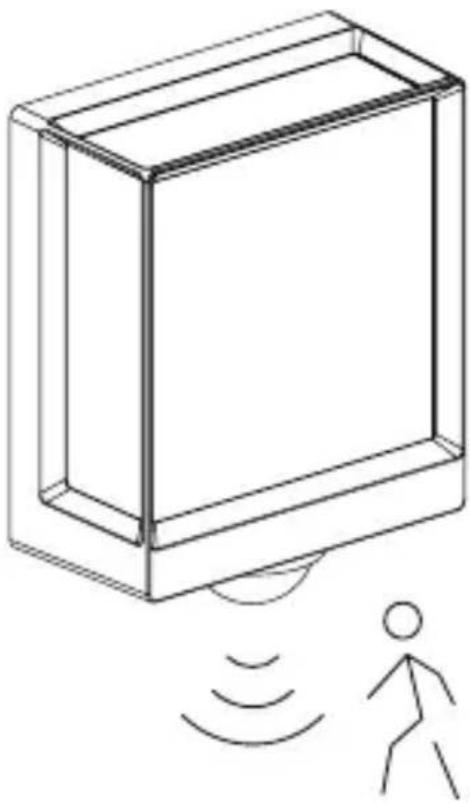

Principio di funzionamento – L 40 SC, L 42 SC

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solo tramite Bluetooth.

Principio di funzionamento – L 40 C, L 42 C

Le varianti C possono essere collegate in rete tramite Bluetooth con altri sensori al fine di estendere il campo di rilevamento. Esse inoltrano i segnali rilevati (presenza e luminosità) tramite Bluetooth. Il comando avviene nel sensore collegato in rete con un'altra interfaccia.

Volume di fornitura

3.1 L 40 C, L 42 C

• 1 lampada LED
• 3 distanziatori
• 3 tasselli
• 3 viti
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

3.2 L 40 SC, L 42 SC

• 1 lampada LED
• 3 clip di copertura
• 3 distanziatori
• 3 tasselli
• 3 viti
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

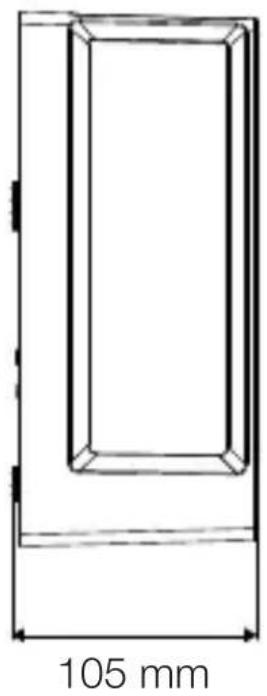

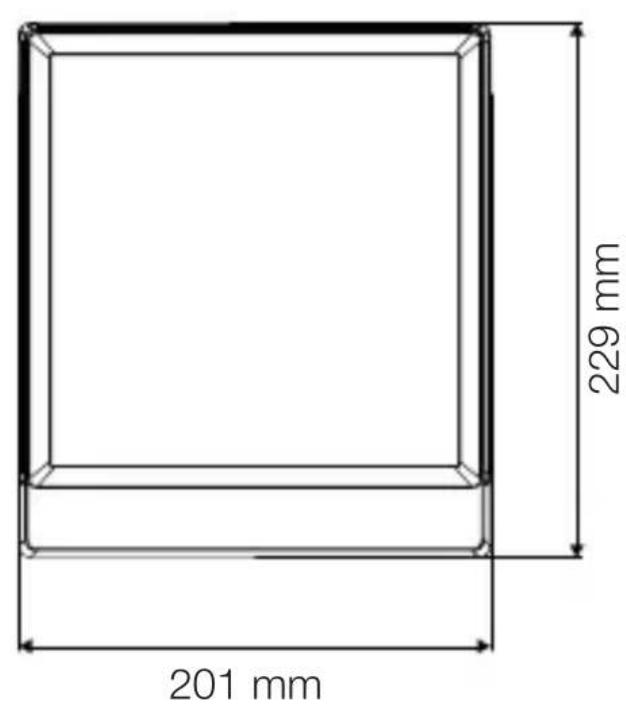

Dimensioni del prodotto

3.3 L 40 C

Panoramica degli apparecchi

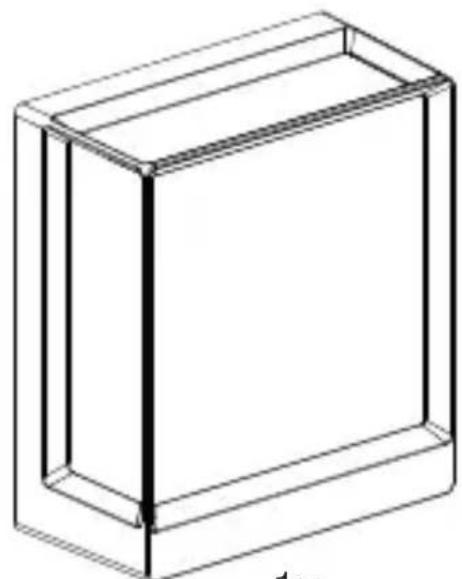

3.7 L 40 C, L 42 C

A Morsettiera di allacciamento
B Lampada

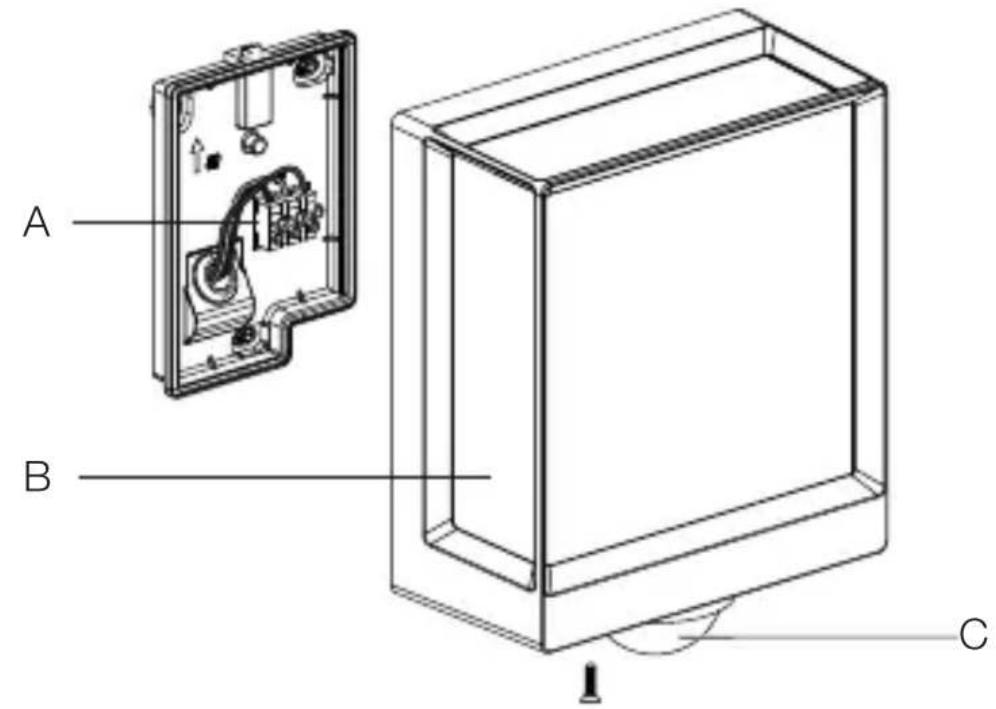

3.8 L 40 SC, L 42 SC

A Morsettiera di allacciamento
B Lampada
C Sensore

Curva di distribuzione della luce
3.9

4. Allacciamento elettrico

Schema elettrico

4.1

La linea di allacciamento alla rete è costituita da un cavo a 3 fili

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

L'apparecchio può anche essere allacciato elettricamente a valle di un interruttore di rete, purché sia garantito che quest'ultimo rimanga sempre acceso.

La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provvedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

- Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.

- Selezionare il luogo di montaggio adatto.

-Tenendo in considerazione del raggio d'azione.
-Tenendo in considerazione il rilevamento del movimento
-Protetto da vibrazioni.
-Campo di rilevamento privo di ostacoli.
-Non in aree a rischio di esplosione.
-Non su superfici facilmente infiammabili.
-Non guardare la sorgente luminosa da breve distanza (<30 cm).
-Mantenere una distanza di almeno 50 cm da altre lampade LED.

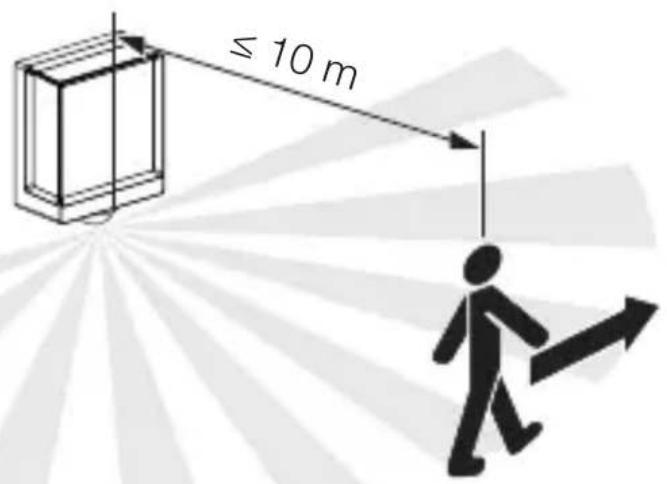

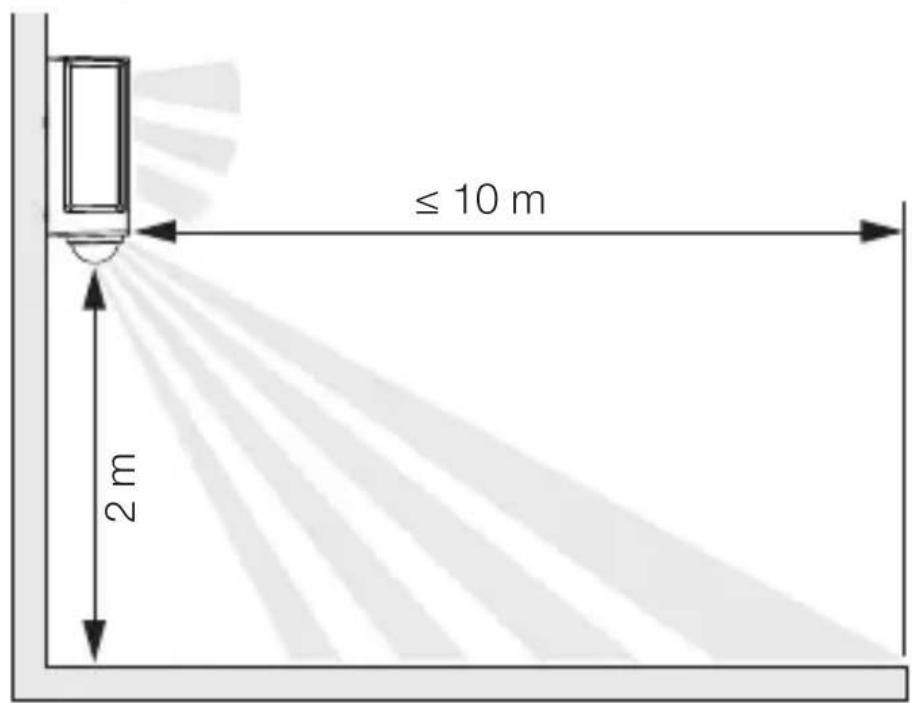

Raggio d'azione

5.1

Rilevamento del movimento rispetto alla direzione di marcia tangenziale

5.2

Rilevamento del movimento nella direzione di marcia radiale

5.3

Fasi di montaggio

5.4

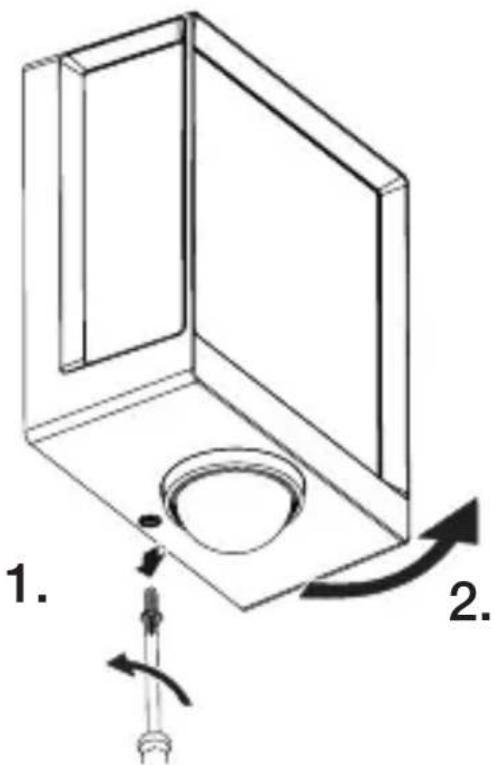

• Accertarsi che la tensione di alimentazione di rete sia disattivata.
• Svitare la vite di sicurezza.
• Svitare la copertura.

5.5

- Segnare i fori.

5.6

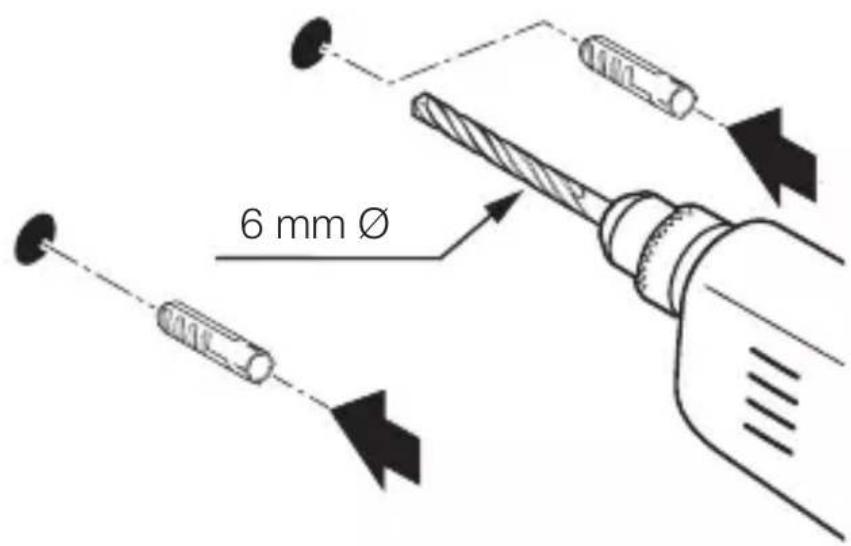

- Effettuare i fori (∅ 6 mm) e inserire i tasselli.

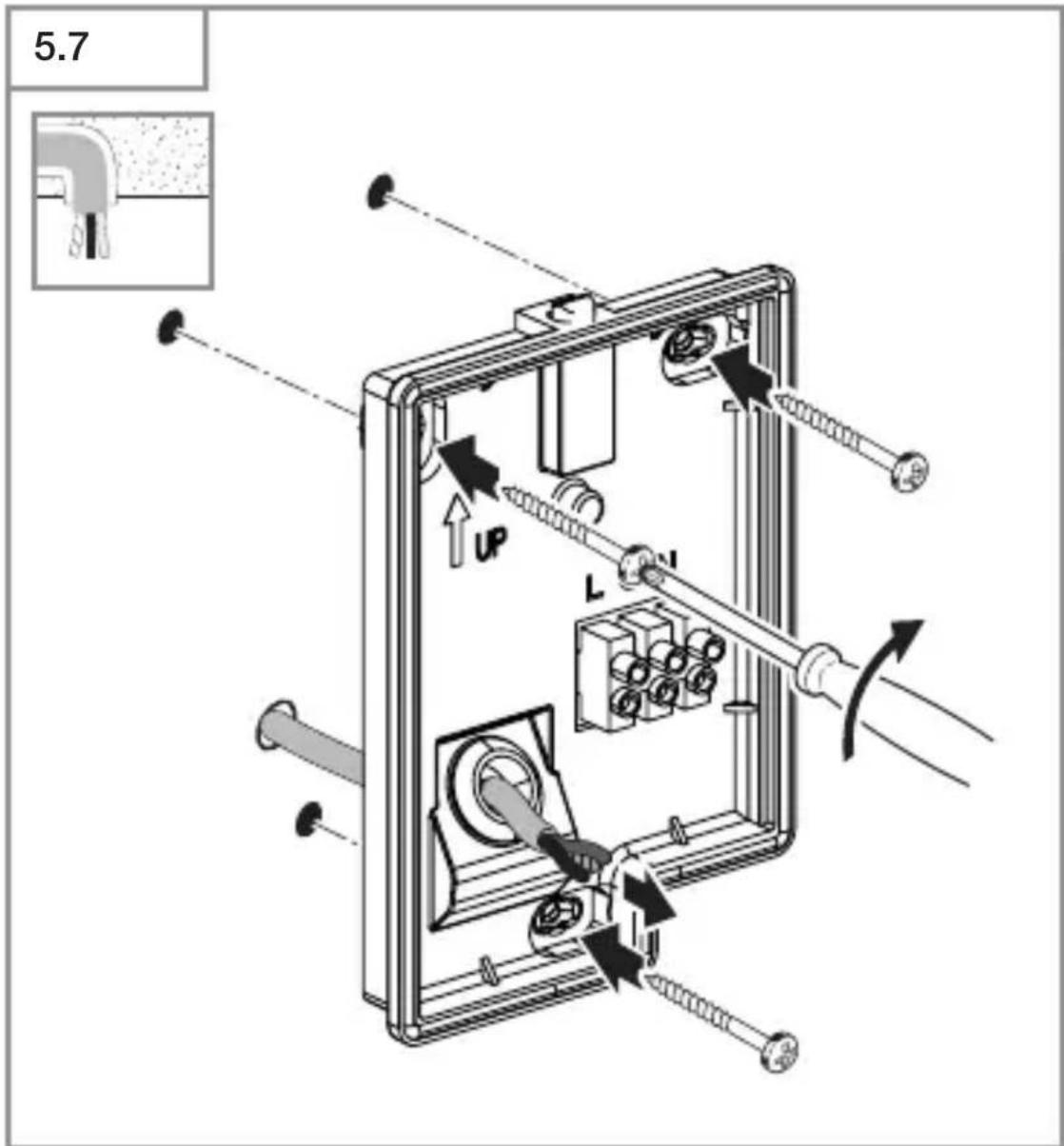

- Avvitamento della lampada LED nel caso di conduttore incassato.

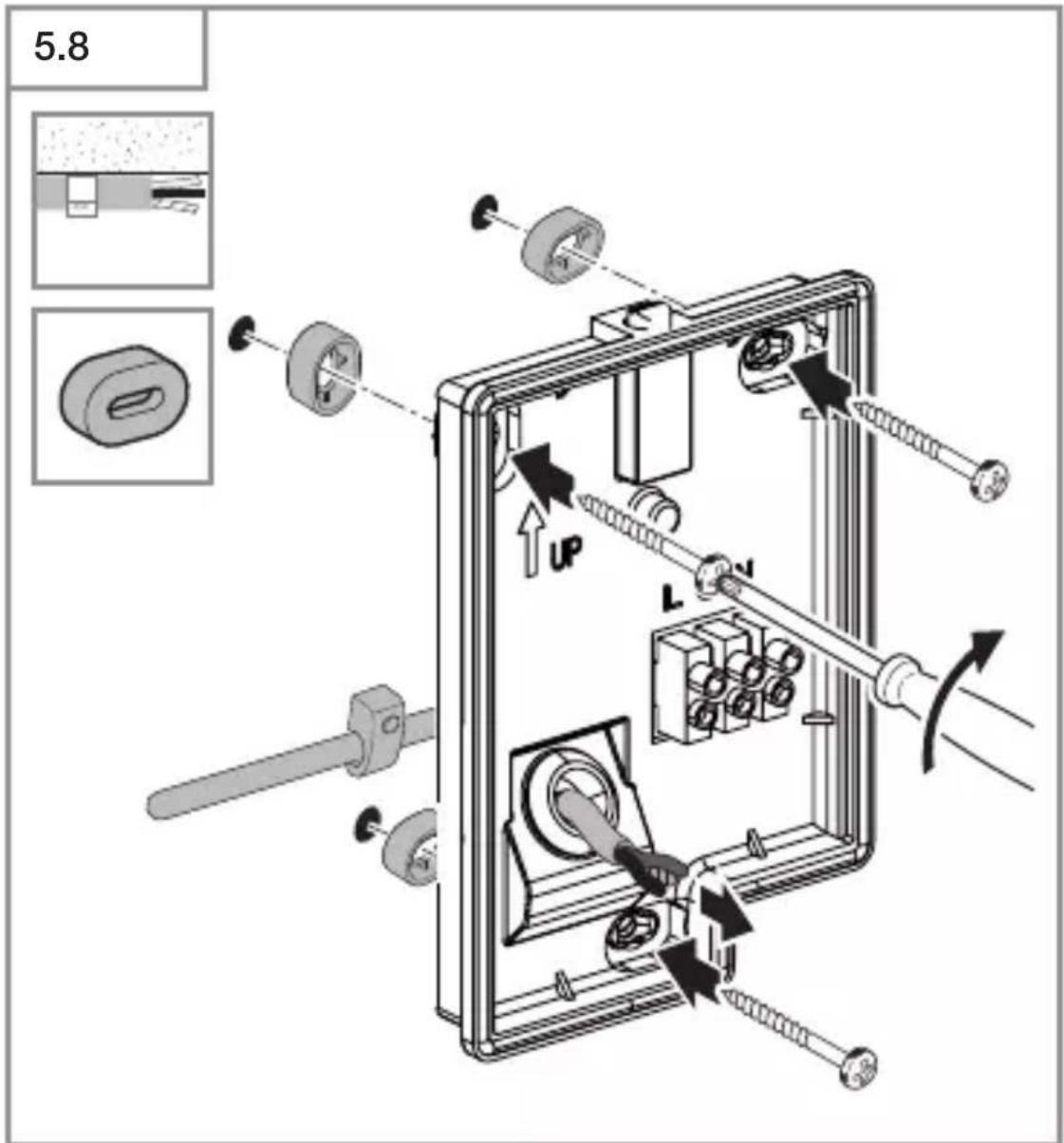

- Avvitamento della lampada LED nel caso di conduttore in superficie.

5.9

- Allacciare il cavo di rete secondo quanto indicato nello schema elettrico.

→“4. Allacciamento elettrico”

5.10

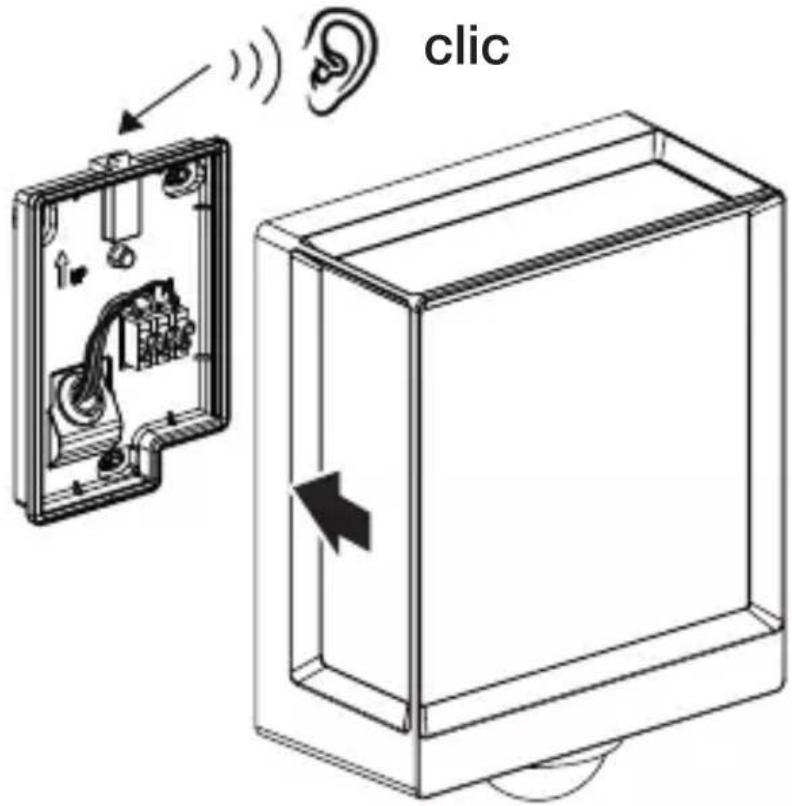

• Collegare la lampada al supporto per montaggio a muro.
• Premere fino a quando non si avverte un “clic” che segnala l'innesto in posizione.

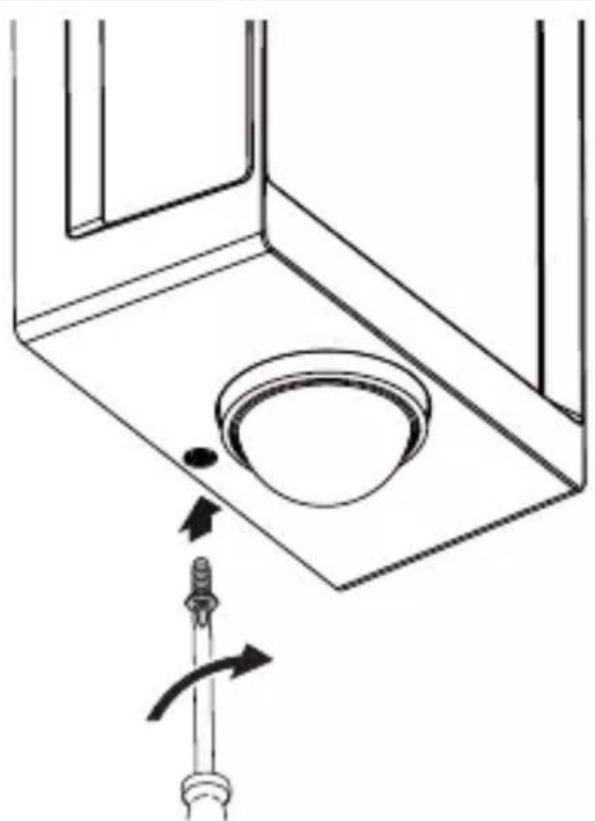

5.11

- Avvitare saldamente la vite di sicurezza.

5.12

• Attivare l'alimentazione della rete elettrica.
• Effettuare le impostazioni tramite app (solo variante SC).
  →“6. Funzionamento”

6. Funzionamento

Le funzioni si possono impostare per le varianti SC. Per le varianti C le funzioni valgono solo in combinazione con un prodotto a sensore Bluetooth.

L'impostazione delle funzioni avviene tramite la app Steinel Connect.

Steinel Connect App

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App STEINEL Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Funzioni impostabili tramite la app Steinel Connect:

• Regolazione del periodo di accensione.
• Regolazione crepuscolare.
• Funzione luce notturna.
  – Livello luce principale / luce notturna regolabile.
• Collegamento in rete di gruppi.
• Regolazione crepuscolare tramite Teach-In.

Avvertenza:

Al fine di escludere malfunzionamenti, si deve rispettare una distanza minima di 3 m dal router WLAN e dagli Access Points.

Impostazioni di fabbrica (condizioni alla consegna)

Regolazione del periodo di accensione luce principale:

10 sec

Regolazione del periodo di accensione luce notturna:

1 min

Regolazione di luce crepuscolare: 2.000 Lux

Livello di dimmerazione luce notturna: 50%

Start-up / interruzione della tensione

Quando si stacca la tensione di rete, le impostazioni e le condizioni di esercizio attuali della lampada LED vengono memorizzate. Quando la tensione di rete ritorna, esse vengono ripristinate.

Regolazione del campo di rilevamento (L 40 SC, L 42 SC)

Al fine di escludere un intervento a sproposito o di sorvegliare in modo mirato determinati punti pericolosi, è possibile limitare il campo di rilevamento tramite coperture di plastica della lente. La copertura di plastica della lente viene inserita nell'anello design.

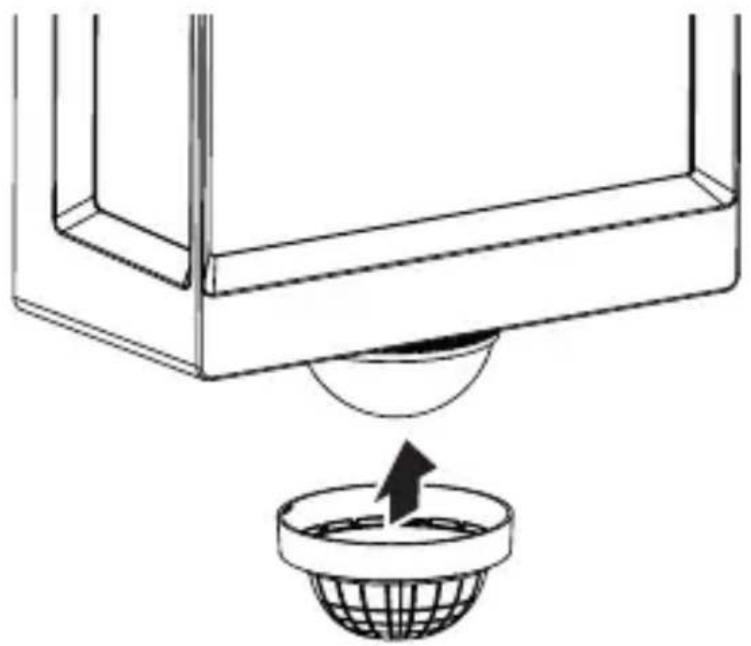

- Rimuovere l'anello design dall'unità sensore.

- Applicare la quantità di coperture di plastica desiderata sull'anello design e collegarle l'una con l'altra.

6.4 L 40 SC, L 42 SC

- Fissare nuovamente l'anello design con le coperture sull'unità sensore.

• Ruotando l'anello design con le coperture montate, si limita il campo di rilevamento.
• Si può adattare il campo di rilevamento anche ritagliando le coperture di plastica.

Regolazione del periodo di accensione

Il tempo (ritardo dello spegnimento) può essere regolato in continuo tra ca. 10 secondi e max. 60 minuti. Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Avvertenza:

Ogni volta che viene spento l'apparecchio per una durata di ca. 1 secondo, non è possibile un nuovo rilevamento di movimento. Trascorso questo tempo, l'apparecchio è di nuovo in grado di provocare l'accensione della luce in caso di rilevamento di movimento.

Quando si imposta il campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 2.000 Lux.

✿ = funzionamento con luce diurna (indipendentemente dalla luminosità)

C = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Luce notturna

La luminosità della luce di base può essere impostata tra il 10 % e il 100 %.

La durata della luce notturna può essere regolata in continuo tra 10 secondi e 60 minuti o impostata per tutta la notte.

Luce principale

La luminosità della luce principale può essere impostata tra il 10 % e il 100 %.

Raggruppamento

Vi è la possibilità di utilizzare l'apparecchio come lampada singola o di comandare più lampade assieme via radio raggruppandole. Tutte le lampade che sono assegnate a un gruppo agiscono secondo i parametri impostati nella app Steinel Connect. Il raggio d'azione può essere impostato individualmente per ciascuna lampada del gruppo.

Fade time

All'accensione l'intensità luminosa aumenta costantemente fino al raggiungere il 100 % (fade in).

Allo spegnimento la luminosità si abbassa costantemente fino a raggiungere lo 0 % (fade out). I temi di fade in e fade out possono essere scelti a piacere.

Funzione di accensione contemporanea delle lampade adiacenti

Tramite la App Steinel Connect si possono attivare o disattivare le lampade adiacenti.

In tale contesto vengono assegnati i gruppi adiacenti del gruppo di lampade attivo. Il gruppo reagisce ai segnali di accensione del gruppo adiacente assegnato e passa alla luce principale o alla luce di base a seconda delle impostazioni.

7. Manutenzione e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua può provocare una scossa elettrica, ustioni o addirittura la morte.

- Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

- Pulite l'apparecchio con un panno leggermente inumidi-to, senza detersivi.

Importante: l'alimentatore non è sostituibile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Dichiarazione di conformità

La STEINEL GmbH dichiara che il tipo di impianto radio L 40 SC/C e L 42 SC/C risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it

10. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
  – in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
  – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
  – in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
  – in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

11. Dati tecnici

- Tensione di alimentazione: 220–240 V, 50/60 Hz

- Potenza assorbita (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (rete) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby sensore (P_sb)

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Flusso luminoso (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Rendimento

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Temperatura del colore: 3.000 K (bianco caldo)

- Indice di resa cromatica: R_a = 82

– Durata utile media misurata:

L70B50 a 25 °C: > 60.000 ore

- Consistenza del colore SDCM: Valore iniziale: 6

– Distribuzione dell'intensità luminosa:

• Angolo di rilevamento L 40, L 42 SC: 180^
• Potenza di trasmissione: ca. 1 mW
• Raggio d'azione L 40, L 42 SC: max. 10 m
• Regolazione del periodo di accensione L 40, L 42 SC: 10 s - 60 min
• Regolazione crepuscolare L 40, L 42 SC: 2-2.000 Lux
• Grado di protezione: IP54
• Classe di protezione: /
• Temperatura ambiente: -20-+40 °C

Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica

12. Eliminazione dei guasti

Apparecchio senza tensione.

– Il fusibile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusibile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.
• Corto circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interruttore di rete spento.
  • Accendere l'interruttore di rete.

L'apparecchio non si accende.

- La regolazione di luce crepuscolare scelta è troppo bassa.

- Reimpostare la regolazione di luce crepuscolare.

- Interruttore di rete spento.

- Attivare l'interruttore di rete.

– Il fusibile non è integro o è difettoso.

- Verificare il fusibile.

- Sostituire il fusibile difettoso.

- Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto o non corretto.

- Controllare o regolare il campo di rilevamento.

– Sorgente luminosa guasta.

- La sorgente luminosa non è sostituibile. Sostituire completamente l'apparecchio.

L'apparecchio non si spegne.

- Movimento continuo nel campo di rilevamento.

- Controllare il campo di rilevamento.

- In caso di necessità limitare o modificare il campo di rilevamento.

L'apparecchio si accende a sproposito.

- L'apparecchio non è fissato in modo tale che non si muova.

- Montare l'involucro in modo che sia ben fisso.

- Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento di vegetazione riscaldata, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)

- Controllate il campo

- In caso di necessità limitare o modificare il campo di rilevamento.

Índice
