用户手册 My L 40 SC STEINEL
- 关于本文件 768
- 一般性安全提示 768
- 设备说明 769
- 电气连接 776
- 安装 777
- 功能 787
- 维护和保养 793
- 废弃物处理 793
- 一致性声明 794
- 制造商保修 794
- 技术参数 795
- 故障排除 797
1. 关于本文件
- 版权所有。未经我方批准禁止翻印或摘录。
- 保留技术更改的权利。
危险警示！
警告电流危险！
遇水危险警告！
2. 一般性安全提示
不遵守使用说明书会发生危险！
本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。
- 请仔细阅读使用说明。
- 遵守安全提示。
- 存放在随时可用的位置。
- 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。
- 只允许具备相关资质的专业人员对电源电压进行操作。
- 请务必遵守各个国家的安装规定和接线条件(比如, 德国: VDE 0100;
奥地利：ÖVE-ÖNORM E8001-1；瑞士：SEV 1000）。
- 仅可使用原装备件。
- 仅允许专业机构进行维修。
3. 设备说明
合规使用-L 40 SC、L 42 SC
- 配备动作探测器的 LED 感应灯。
- 壁装。
- 室内和室外区域。
合规使用-L 40 C、L 42 C
- LED 灯。
- 壁装。
- 室内和室外区域。
的功能原理-L 40 SC、L 42 SC
- LED 感应灯包含一个红外线动作探测器，且仅可通过蓝牙进行设定。
的功能原理-L 40 C、L 42 C
C 系列通过蓝牙可以与其他传感器联网，从而扩大探测区域。它们通过蓝牙将收集到的信号（存在与否和亮度）转发出去。在传感器联网的情况下，控制其他接口。

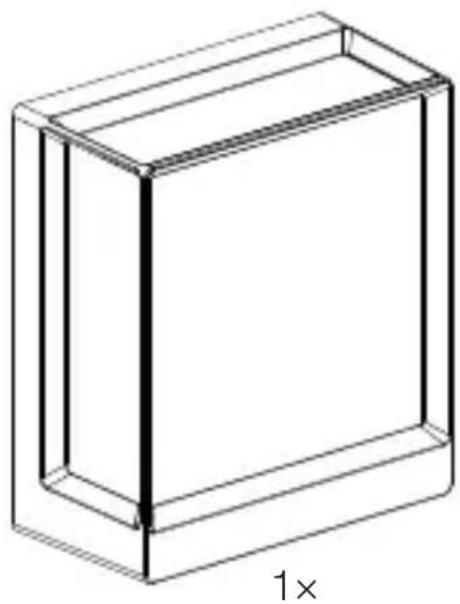

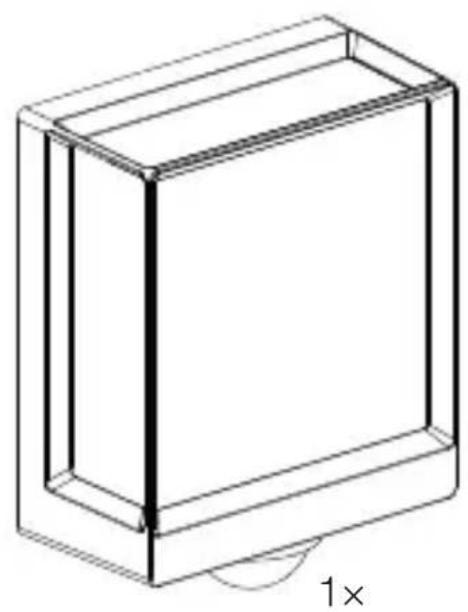

包装清单
3.1
L 40 C、L 42 C
- 1 盏 LED 灯
- 3个调整垫片
- 3 个壁塞膨胀螺丝
- 3 个螺栓
- 1份安全数据单 (A)
- 1份快速启动指南 (B)
3.2
L 40 SC、L 42 SC
- 1 盏 LED 灯
- 3 个封盖夹
- 3个调整垫片
- 3 个壁塞膨胀螺丝
- 3 个螺栓
- 1 份安全数据单 (A)
- 1份快速启动指南 (B)

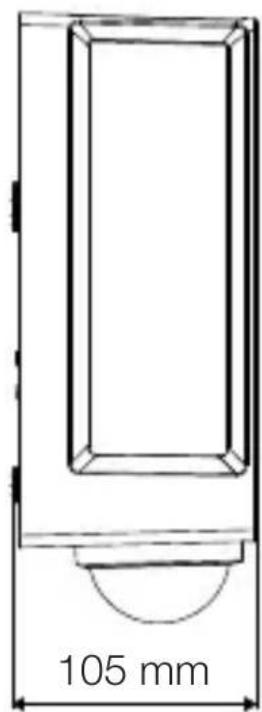

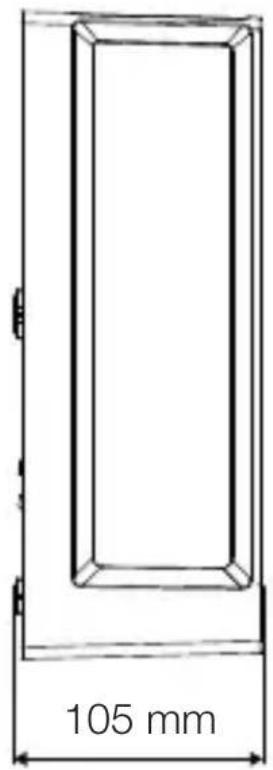

产品尺寸

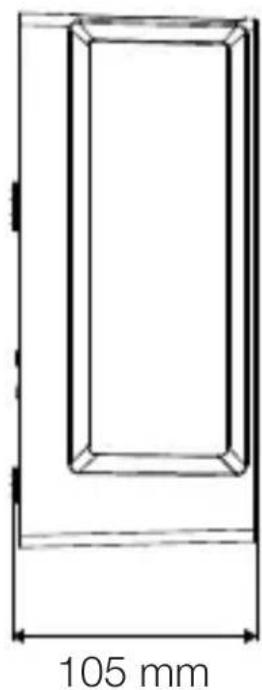

3.3

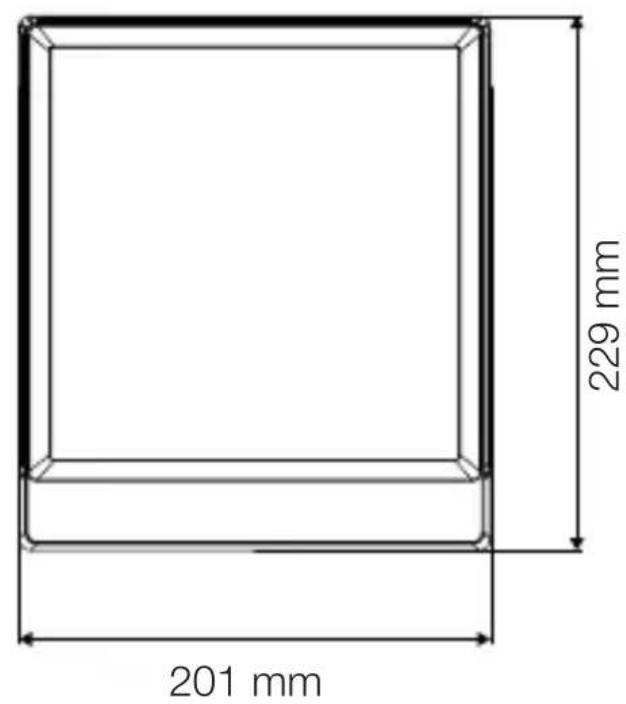

L 40 C


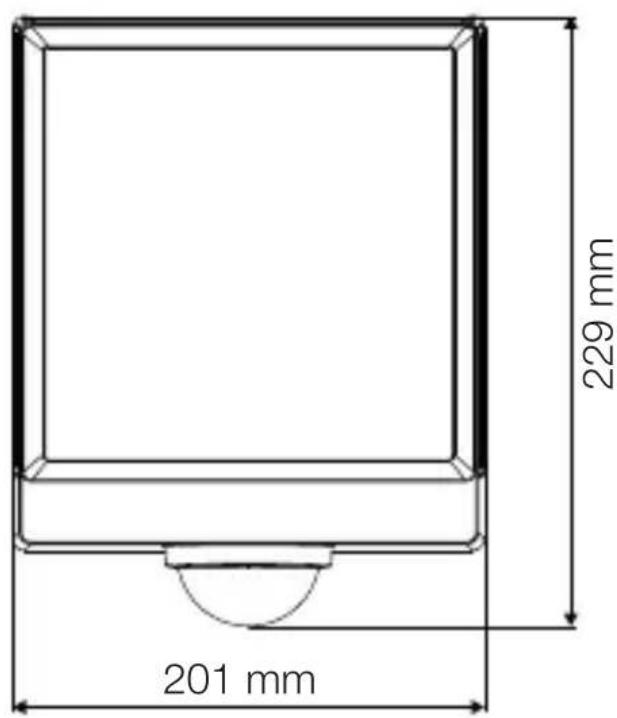

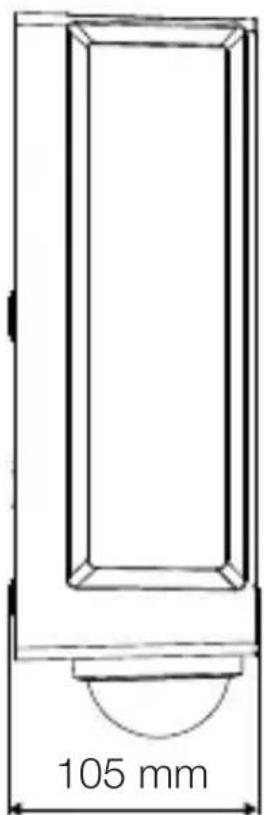

L 40 SC


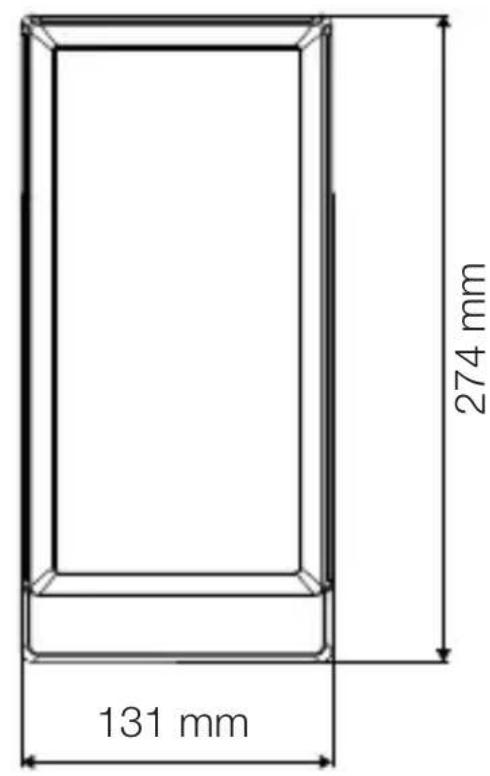

L 42 C


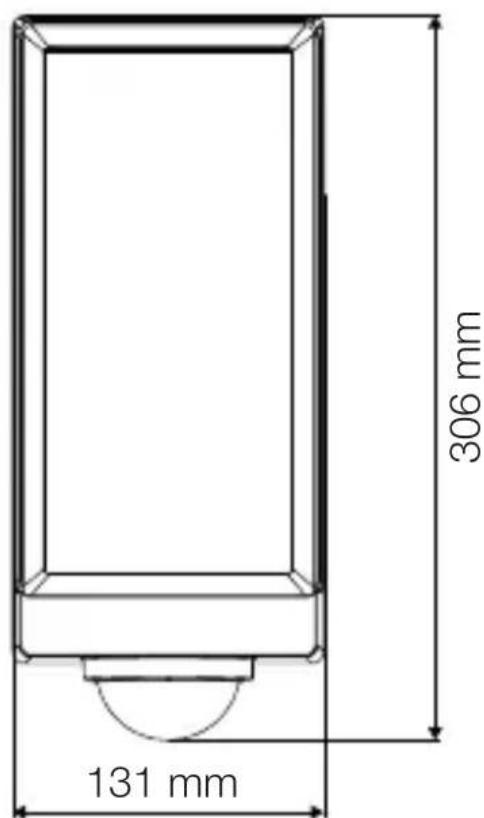

L 42 SC


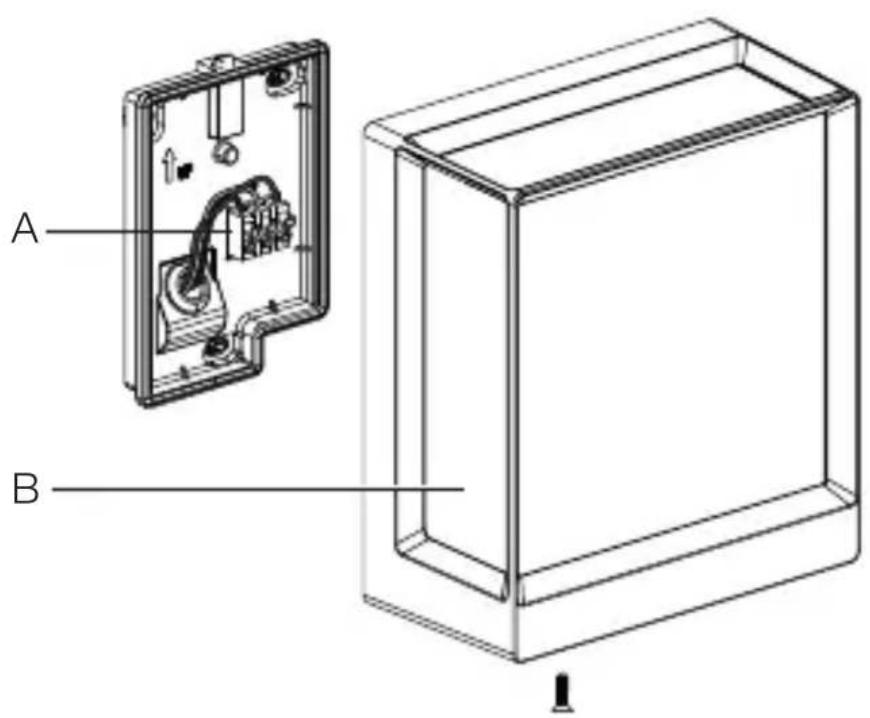

3.7
L 40 C、L 42 C
B 灯

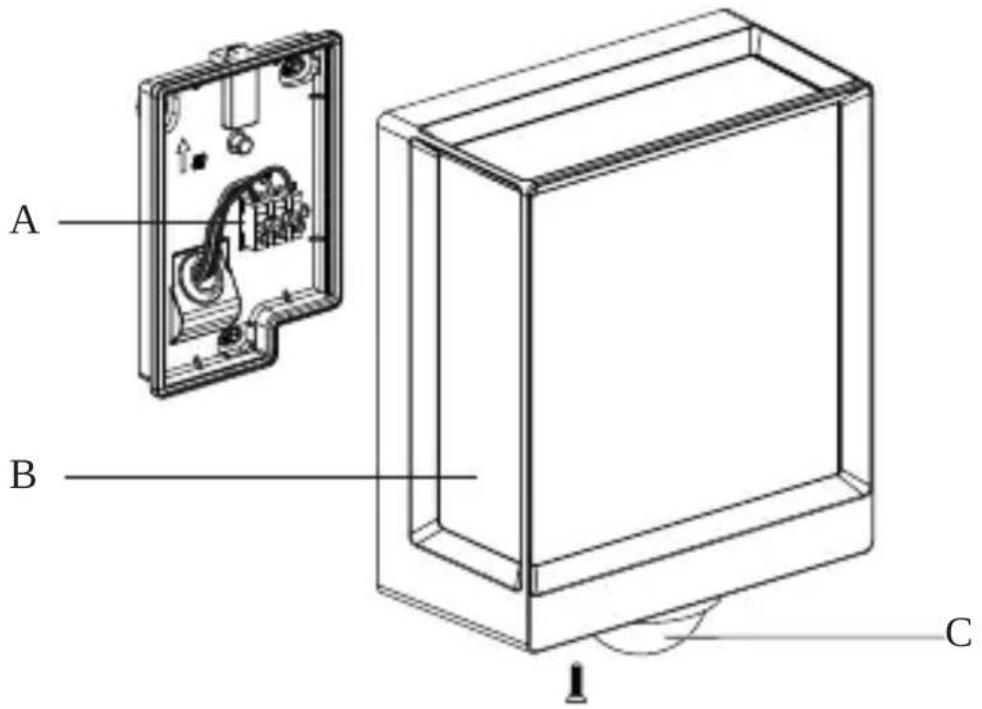

3.8
L 40 SC、L 42 SC
B 灯
C 感应器
光分配曲线
3.9
radar
| Angle | Value | |-------|-------| | 0° | 250 | | 30° | 200 | | 60° | 150 | | 90° | 100 | | 120° | 50 | | 150° | 0 |4. 电气连接

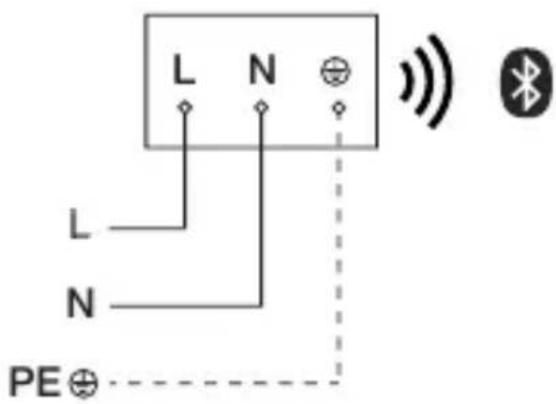

电路图
4.1
L = 火线（大多是黑色、棕色或者是灰色）
N = 零线（通常为蓝色）
PE = 地线（绿色 / 黄色）
该设备还可以通电连接到一个电源开关上，前提是该电源开关一直处于接通状态。
该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。
- 切断电流并断开电源。
- 用试电笔检查是否存在电压。
- 确保电源保持中断状态。
存在财产损失风险！
混淆连接导线可能导致短路。
- 辨别连接导线。
- 正确连接接口导线。
安装准备
- 检查所有构件是否受损。损坏时禁止使用产品。
- 选择合适的安装地点。
- 考虑检测范围。
- 考虑移动检测。
-无振动，平稳。
- 检测区域应没有障碍物。
-避免存在爆炸危险的区域。
-避免放在易燃的表面上。
-切勿近距离 (<30 cm) 直视光源。
- 与其他 LED 灯至少保持 50 cm 的距离。

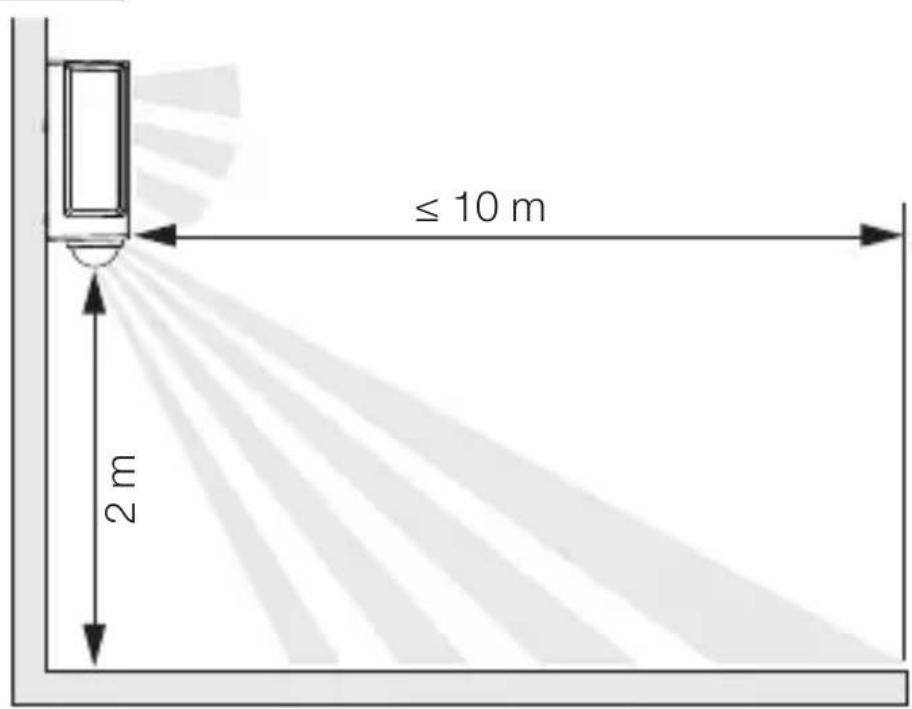

有效距离
5.1

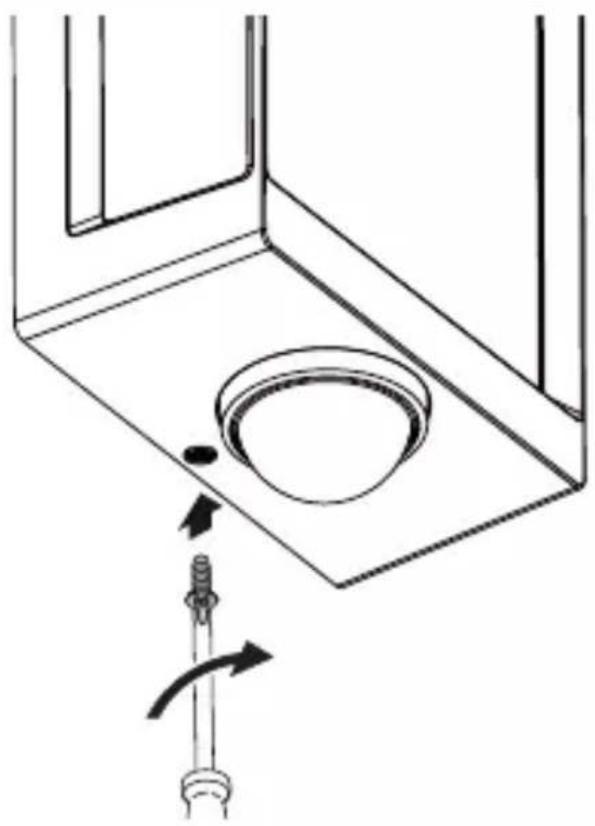

- 检查电源是否已切断。
- 松开止动螺栓。
- 拧出盖板的螺栓。

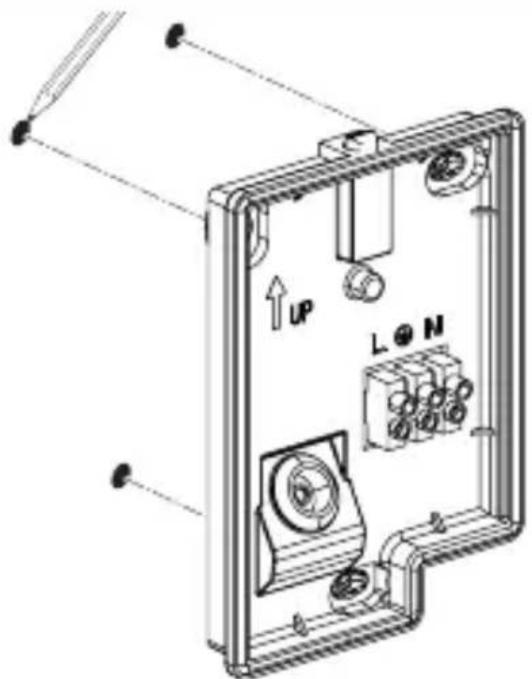

5.5


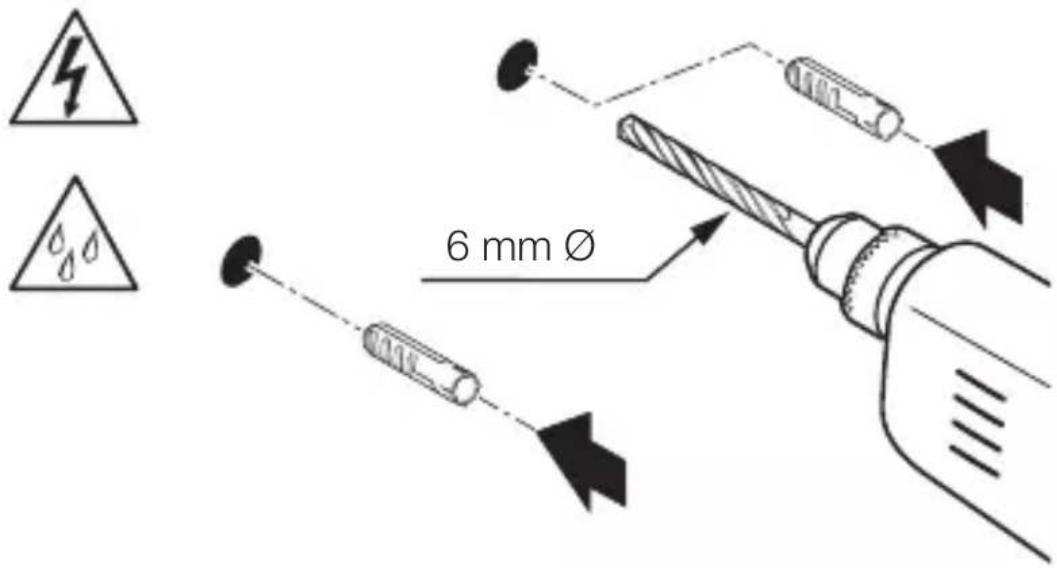

5.6


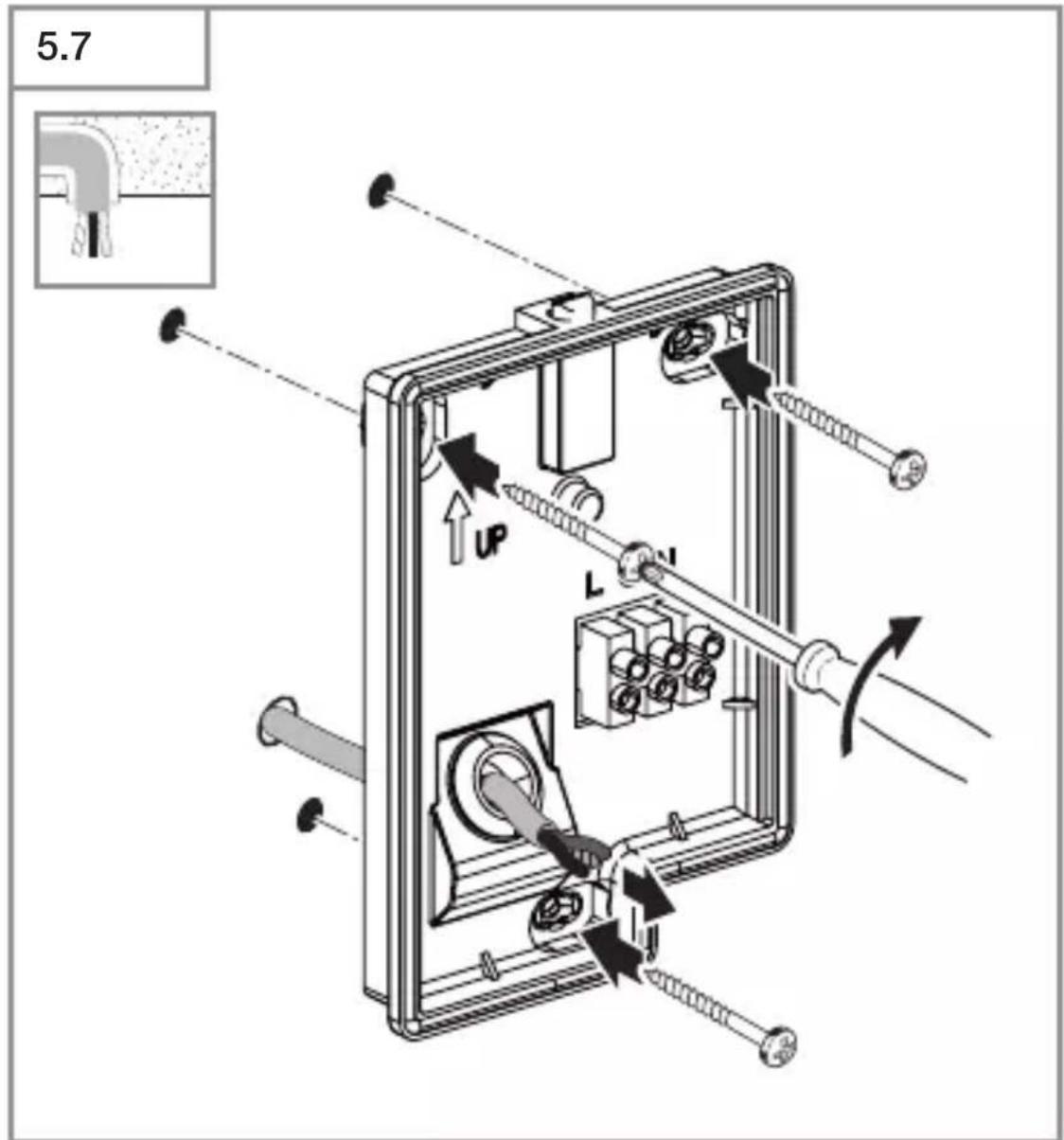

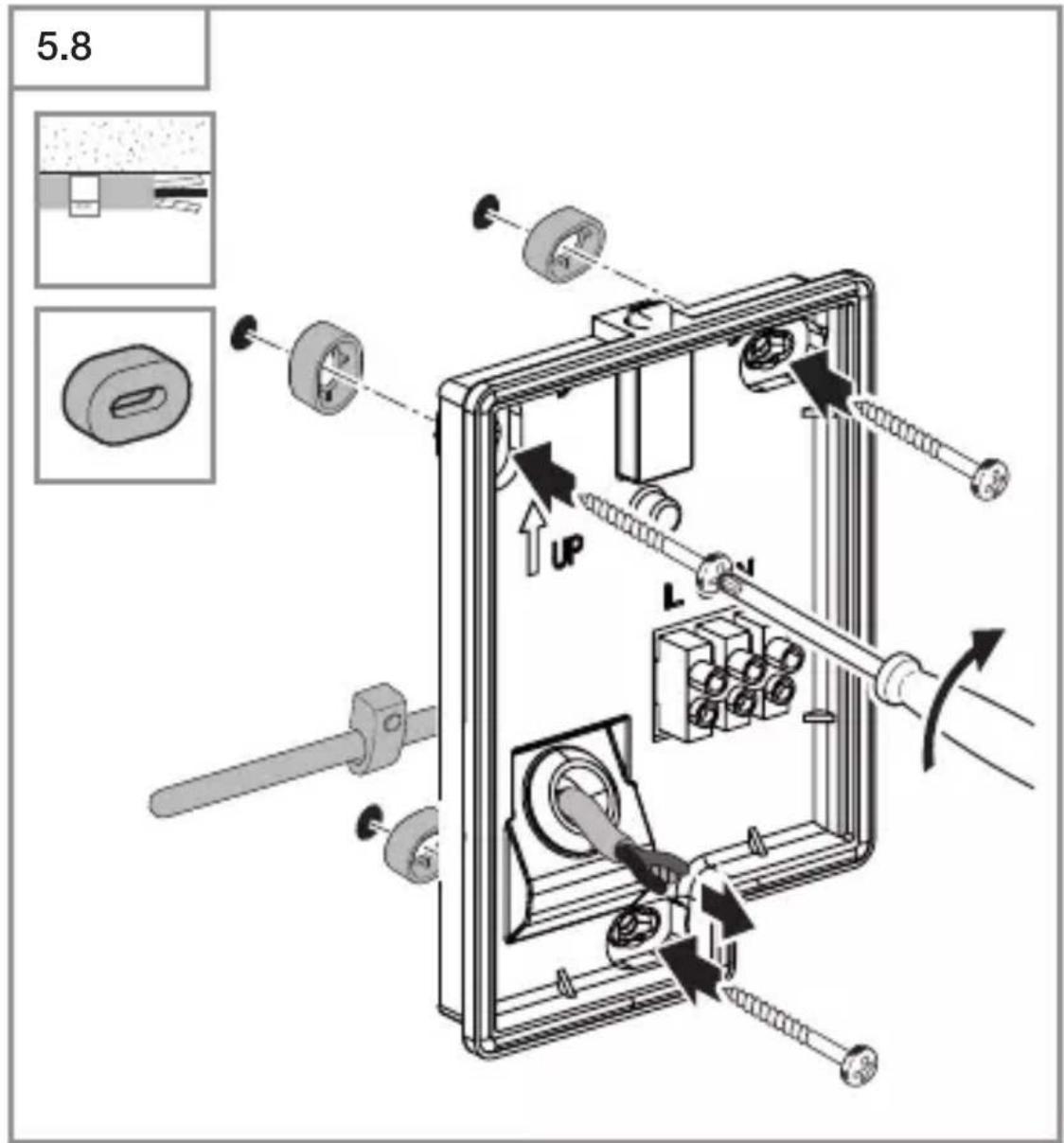

5.7 UP L- 采用暗线安装时，拧上LED灯的螺栓。
- 采用明线安装时，拧上LED灯的螺栓。
5.9
- 将灯具装到墙壁支架上。
- 按压，直至听到咔哒声。
5.11
- 接通电源。
- 通过应用程序进行设置（仅限 SC 型号）。
→ “6. 功能”
6. 功能
仅可对 SC 型号设置这些功能。
对于 C 系列，只有与一个蓝牙传感器产品组合使用时才具备这些功能。
通过 Steinel Connect App 设置这些功能。
Steinel Connect 应用程序
智能手机和平板电脑必须从 AppStore 下载 STEINEL
Connect App 才能对灯具进行配置。需要支持蓝牙功能的智能手机或平板电脑。
安卓
可通过 Steinel Connect App 设置的功能：
- 时间设置。
- 亮度设置。
- 底灯功能。
- 可调节主灯 / 底灯等级。
- 分组联网。
- 通过示教进行亮度设置。
提示：
必须至少与无线局域网路由器和接入点保持 3 米的距离，以免功能失灵。
出厂设置（交货状态）
主灯时间设置：10 秒钟。
底灯时间设置：1 分钟。
亮度设置：2,000 Lux
底灯微光等级：50%
启动/断电
断电时，将保存 LED 灯具的设置和当前运行状态。一旦重新通电，就会恢复断电之前的状态。

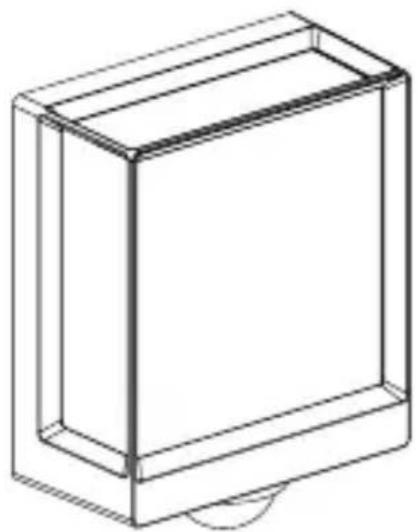

校准 L 40 SC, L 42 SC 的检测范围
可用透镜的塑料盖罩限定检测区域，以免意外触发，或是针对性地监控特定的危险位置。将透镜的塑料盖罩装入设计环中。
6.1
L 40 SC, L 42 SC
- 在设计环上装上所需数量的塑料盖罩，接着将这个塑料盖罩相互连接起来。
6.4
L 40 SC, L 42 SC

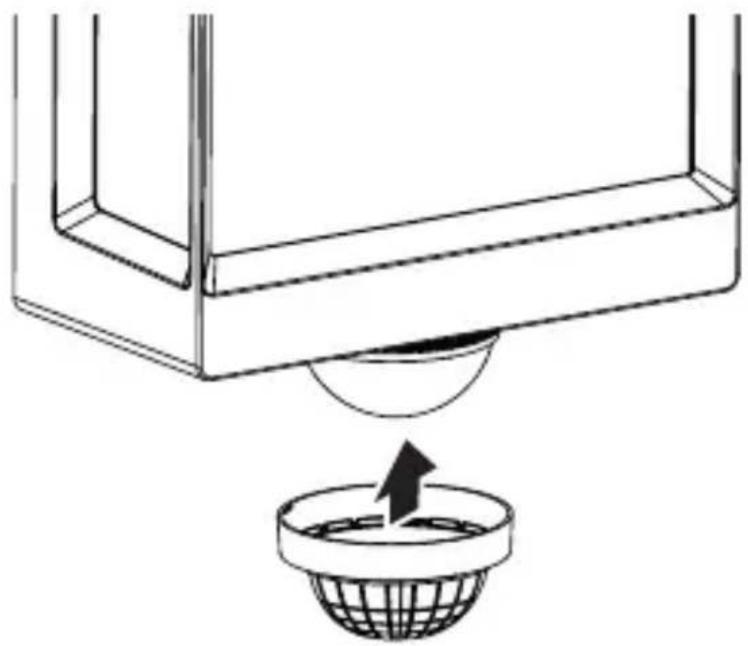

- 将装好盖罩的设计环重新固定到传感器单元上。
6.5
L 40 SC, L 42 SC
- 转动装好盖罩的设计环就能限定检测区域。
- 也可以通过裁剪塑料盖罩来调整检测区域。
时间设置
可在近 10 秒起至最大 60 分钟的范围内对时间（关闭延迟）进行无极设置。每个检测到的移动动作都会再次开启灯光。
提示：
每次关闭设备之后，需要等待大约 1 秒钟，才能重新探测动作。之后，该设备才能在探测到动作时重新开灯。
在调整检测区域和进行功能测试的时候，建议设置成最短时间。
亮度设置
响应亮度(暮光)可在大约 2 - 2,000 Lux 范围内无级调节。设置为 2 - 2,000 Lux。
底灯
底灯的亮度可在 10% 和 100% 之间无级调节。
夜灯的照明时长可在 10 秒和 60 分钟之间或者整夜无级调节。
主灯
主灯的亮度可在 10% 和 100% 之间无级调节。
分组
该设备既可用作单个灯具，也可以通过无线通信技术将多盏灯具按组联接起来。分配给某一组的所有灯具都根据Steinel Connect App中设置的分组参数运行。可针对所有组成员定制调节有效距离。
渐变时间
开灯的时候，光强度逐步增加到 100%(淡入)。关灯的时候，亮度逐步熄灭到 0%(淡出)。淡入和淡出时间可选定。
相邻功能
通过 Steinel Connect App 可以激活或停用这个相邻功能。由此，将相邻组分配到激活的照明组。此组按照所分配相邻组的接通信号相应地切换到所设置的主灯或底灯。
7. 维护和保养
设备免维护。
触电危险！
如果水与带电零部件发生接触可导致电击、烧伤或死亡。
- 仅在干燥状态下清洁设备。
存在财产损失风险！
错误的清洁剂可能造成设备损坏。
- 用略微湿润的抹布清洁设备，不要使用清洁剂。

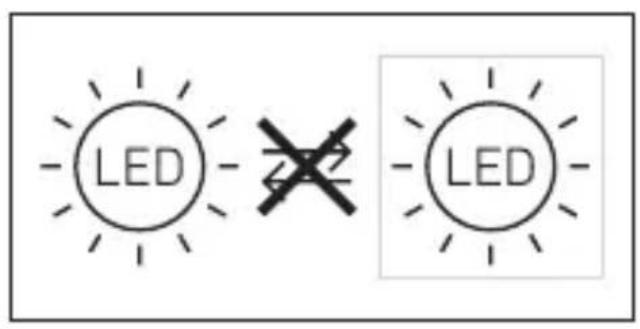

重要信息：操作设备无法更换。
必须将电器、配件和包装采用可回收的环保方式处理。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
9. 一致性声明
STEINEL GmbH特此声明，L40SC/C和L42SC/C的无线电设备类型符合指令2014/53/EU。
有关欧盟一致性声明的完整文本请参阅以下网址：□□
www.steinel.de
10. 制造商保修
该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。
服务：
质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。
3年厂商质保
11. 技术参数
- 尺寸（高 x 宽 x 深）
L 40 C: 229 x 201 x 105 mm
L 40 SC: 261 x 201 x 105 mm
L 42 C: 274 x 131 x 105 mm
L 42 SC: 306 x 131 x 105 mm
- 电源电压: 220 - 240 ~V, 50 / 60 ~Hz
- 功率消耗 (P_on)
- 待机（网络） (P_net)
- 传感器待机 ( P_sb )
- L70B50 在 25 ℃ 时: >60,000 小时
- SDCM 的颜色一致性： 初始值：6
- 光强分布:
- 发射功率: 大约 1 ~mW
-L 40、L 42 SC 检测范围：最大 10 ~m
-L 40、L 42 SC 时间设置: 10 ~s - 60 ~min
- L 40、L 42 SC 亮度设置: 2 - 2,000 Lux
- 防护类型: IP54
- 防护等级：
- 环境温度: -20 至 +40 ℃
本产品具备的光源的能效等级为
- L 40 C: "F"
- L 40 SC: "E"
- L 42 C: "E"
- L 42 SC: "F"
12. 故障排除
设备上无电压。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 线路中断。
- 使用试电笔检查电线。
- 电源线路短路。
- 检查接头。
- 电源开关可能已关闭
- 打开电源开关。
设备无法开启。
- 暮光设置选择错误。
- 重新设定暮光设置。
- 电源开关关闭。
- 设定电源开关。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 为最大限度地减少故障，禁止快速动作，或是检测区域过小或不正确。
- 检查感应范围并校准。
- 光源故障。
- 光源无法切换。彻底更换设备。
设备无法关闭。
- 感应范围内出现持续移动。
- 检查感应范围。
- 必要时限制或更改感应范围。
意外接通设备。
- 设备安装不牢固，导致其会移动。
- 牢固安装设备。
- 虽然发生了动作，但是监视器无法识别（墙后面的动作，灯泡附近的小物体动作等等）。
- 检查范围
- 必要时限制或更改感应范围。
