L 10 S - 照明 STEINEL - 免费用户手册

产品类型	带红外运动探测器的户外灯具
型号	Steinel L 10 S
光源	E27灯座，灯泡不包含，最大功率：LED 15W，白炽灯/卤素灯1000W
电源	220–240 V，50/60 Hz
尺寸（长x高）	255 mm x 175 mm
最佳安装高度	2 m
探测角度	180°
探测范围	最大7.5米（在2米高度时）
可调延时	从5秒到60分钟
触发阈值（亮度）	从2到2000勒克斯（日/夜模式）
防护等级	IP44
保护等级	II级（双重绝缘）
抗冲击等级	IK03
环境温度	-20°C 至 +40°C
包装内容	灯具，2颗螺丝，2个膨胀管，6个透镜罩，技术说明书，快速指南
主要功能	红外运动探测，延时和触发阈值调节，透镜罩以限制探测区域
保养与清洁	用微湿的布干擦，无需清洁剂
安全须知	由专业人员安装，操作前切断电源，不要使用调光器
备件与可维修性	仅使用Steinel原装配件；维修仅限于专业人员
制造商保修	3年（不含灯泡和易损件）
一般信息	用于户外墙面安装，不适用于易爆区域，遵守最小距离（与其他LED灯具保持50厘米）

常见问题 - L 10 S STEINEL

如何设置延时？

使用位于罩盖下方的F按钮。从5秒（最小）逐渐旋转到60分钟（最大）。每次检测到运动都会重新启动延时。

如何设置日/夜触发阈值？

旋转G按钮：位置为白天模式（2000勒克斯），位置为夜间模式（2勒克斯）。中间设置也可行。

灯具不亮怎么办？

请检查：1）电源开关是否在开启位置，2）保险丝是否未跳闸，3）触发阈值设置（尝试白天模式），4）探测区域（无遮挡）。如果问题仍然存在，请联系专业人员。

如何限制探测区域？

使用随附的透镜罩。取下设计环，将所需数量的罩子卡入环中，然后重新固定。您还可以旋转环以调整探测方向。

可以使用LED灯泡吗？

可以，适用于最大功率15W的E27灯座LED灯泡。请确保不是可调光型号（探测器不与调光器兼容）。

如何清洁灯具？

仅用微湿的布干擦，无需清洁剂。切勿用水，否则有触电危险。

无人时灯具亮起，为什么？

可能原因：1）设备固定不牢而移动（检查固定），2）检测到小动物或树枝等轻微运动，3）触发阈值过于敏感。使用透镜罩缩小探测区域或调节阈值。

保修期是多久？

Steinel制造商保修期为3年，自购买之日起。灯泡和易损件除外。请保留购买凭证。如需保修，请联系您的经销商或Steinel法国公司。

可以在室内安装这个灯具吗？

不可以，此型号仅设计用于户外墙面安装。它通过IP44认证，能抵御天气影响，但不适用于室内。

如何更换灯泡？

首先切断电源。拧下固定螺丝，将灯具从支架上取下。打开上盖，更换E27灯泡（最大15W LED或等效）。按相反顺序重新组装。

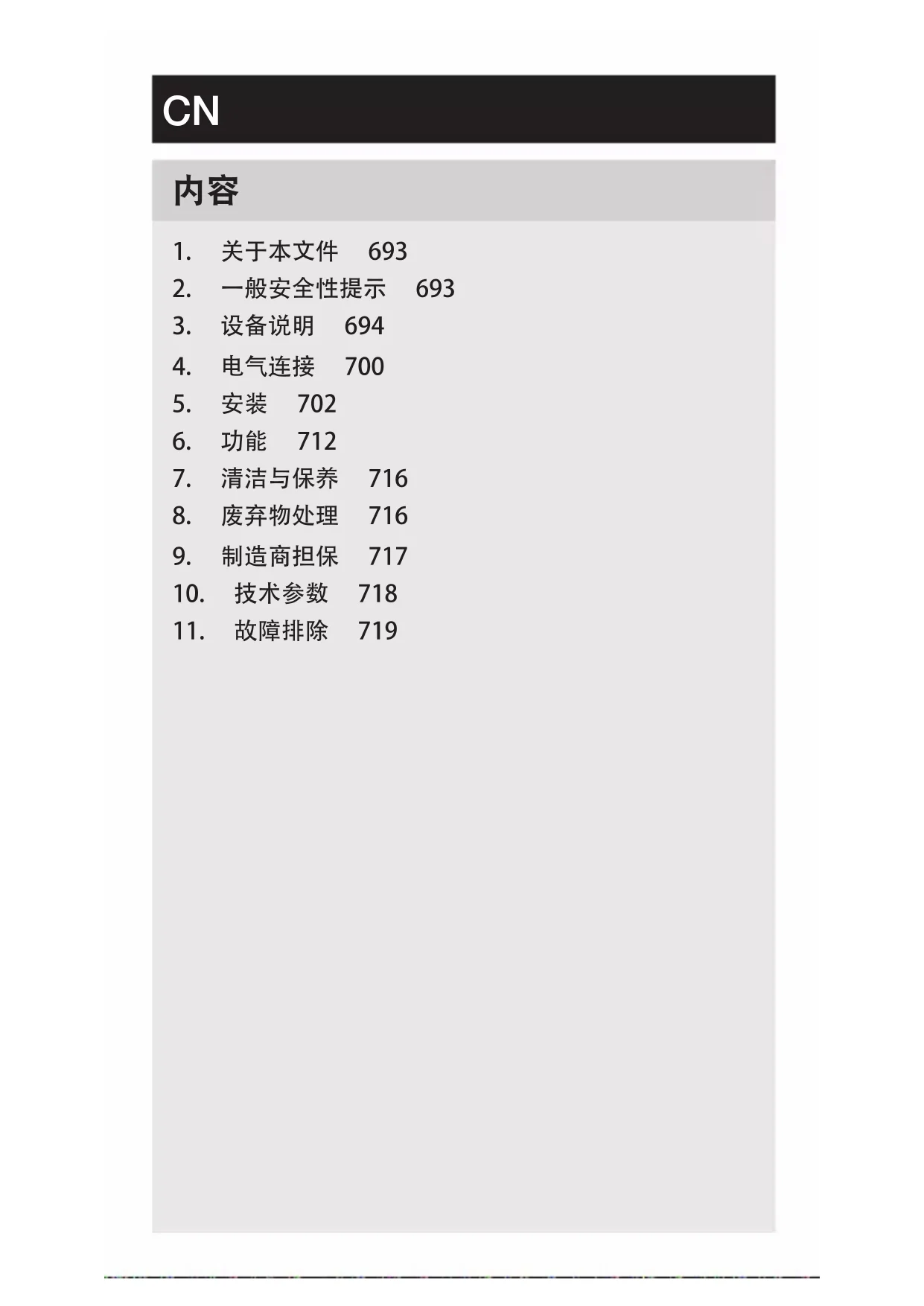

用户手册 L 10 S STEINEL

1. 关于本文件 693
2. 一般安全性提示 693
3. 设备说明 694
4. 电气连接 700
5. 安装 702
6. 功能 712
7. 清洁与保养 716
8. 废弃物处理 716
9. 制造商担保 717
10. 技术参数 718
11. 故障排除 719

1. 关于本文件

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

危险警示！

警告电流危险！

警告水危险！

2. 一般安全性提示

不遵守使用说明书会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。
• 存放在随时可用的位置。

- 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。

• 只允许具备相关资质的专业人员对电源电压进行操作。
• 请务必遵守各个国家的安装规定和接线条件 (比如, 德国: VDE 0100; 奥地利: OEVE-OENORM E8001-1; 瑞士: SEV 1000)。

- 只能使用原装备件。

- 只允许专业机构进行维修。

3. 设备说明

L 10 S 的合规用途

-E27配备红外线动作感应器的灯具。
- 室外壁装。
- 不适合与调光器连接。

工作原理

• 这款红外传感器可感应热辐射。感应到的热辐射转化为电能并自动打开灯具。
• 在安装时，将设备平行于行走方向，这样才能实现最可靠的动作检测。
• 如果让人直接走向设备的话，动作检测的作用范围反而受限。
• 障碍物（如树木、墙壁或玻璃窗）可能会限制动作检测，甚至使其失灵。
• 由于天气影响导致的突发性温度波动与热源不能加以区别。

L 10 的合规用途

-E27灯具。
- 室外壁装。
- 不适合与调光器连接。

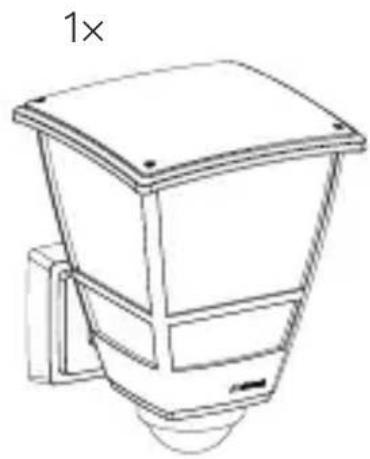

L 10 S 供货范围

3.1

• 配备红外线动作感应器的 E27 灯
• 2 个螺栓
• 2 个膨胀螺钉
• 6 个透镜盖罩
• 1 份安全数据单
• 1份快速启动说明

供货清单里不包含该灯具。

L 10 供货范围

3.2

-E27灯
- 2 个螺栓
- 2 个膨胀螺钉
- 1 份安全数据单
- 1份快速启动说明

供货清单里不包含该灯具。

L10S产品尺寸

3.3

255 mm

175 mm

224 mm

L10产品尺寸

3.4

242 mm

175 mm

224 mm

CN

-697-

内容

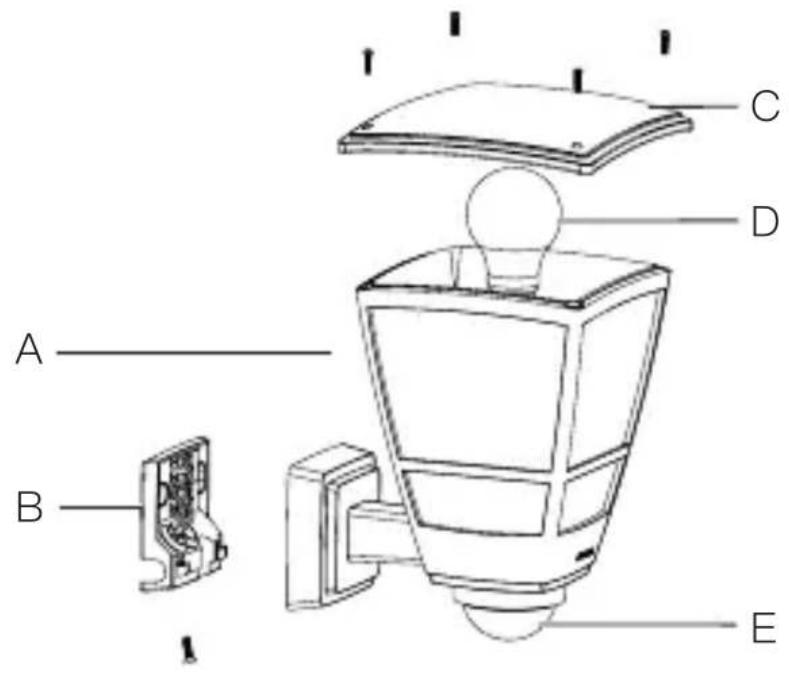

L 10 S 设备概况

3.5

A B C D E

A 灯

B 连接端子

C 盖板

D E 27 灯具

E 传感器元件

3.6

PE = 保护线（多数情况下绿色 / 黄色）

该灯具还可以在连接一个电源开关后接入电网，前提是该电源开关一直处于接通状态。

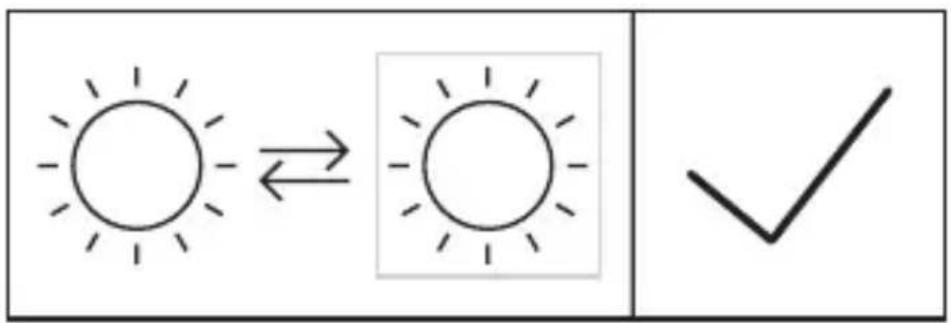

提示：

该灯具的灯源可替换。

• 切断电流并断开电源。
• 用试电笔检查是否存在电压。
• 确保电源保持中断状态。

存在财产损失风险！

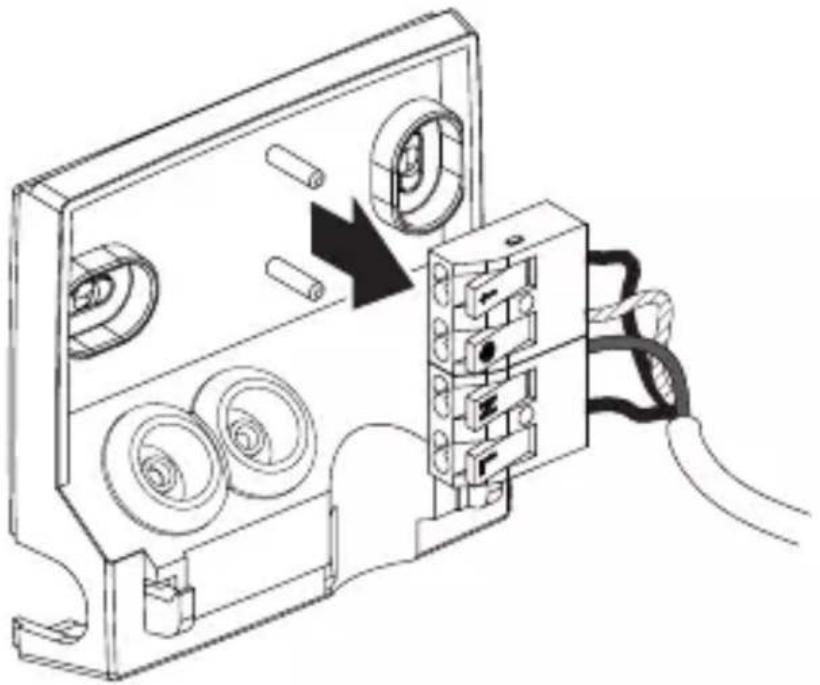

混淆连接导线可能导致短路。

• 辨别连接导线。
• 正确连接接口导线。

安装准备

• 检查所有构件是否受损。一旦出现损坏，就停止运行设备。

• 选择合适的安装地点。

• 考虑检测范围。

• 考虑移动检测。
• 无振动，平稳。
• 检测区域应没有障碍物。
• 避免存在爆炸危险的区域。
• 避免放在易燃的表面上。
• 切勿近距离 (< 30 cm) 直视光源。
• 与其他 LED 灯至少保持 50 ~cm 的距离。

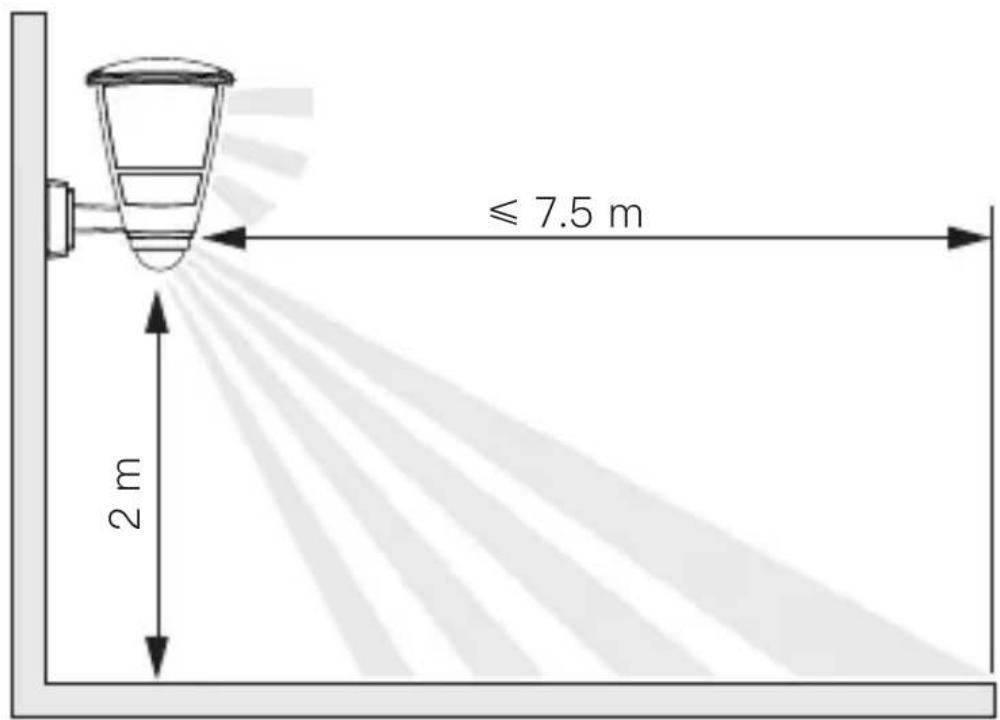

L 10 S 检测范围

5.1

• 检查电源是否已切断。
• 拧出止动螺栓，然后将灯具从墙壁支架中取下。

5.5

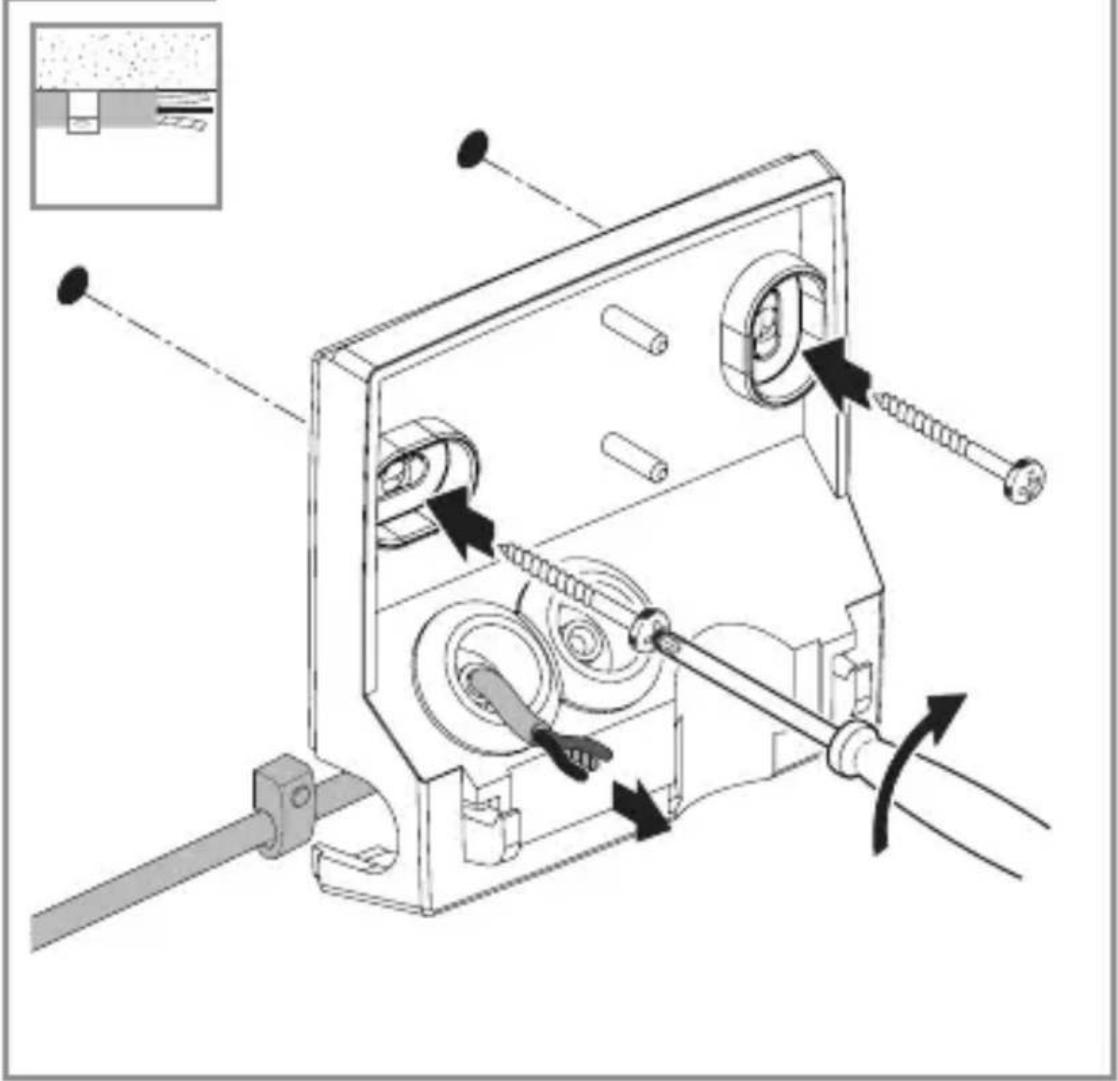

• 刺穿密封塞，将电源引线整个穿过。
• 拧紧墙壁支架。

5.12

• 刺穿密封塞，将电源引线整个穿过。
• 拧紧墙壁支架。
• 将电线穿过用于明线布线的开孔。

5.13

可设置 5 秒左右到最长 60 分钟的任意（延时关闭）时长。每个检测到的移动动作都会再次开启灯光。

提示：在关灯后，关灯状态会持续一秒左右，直至重新检测到移动。E27灯具随后会因检测到移动而重新亮起。

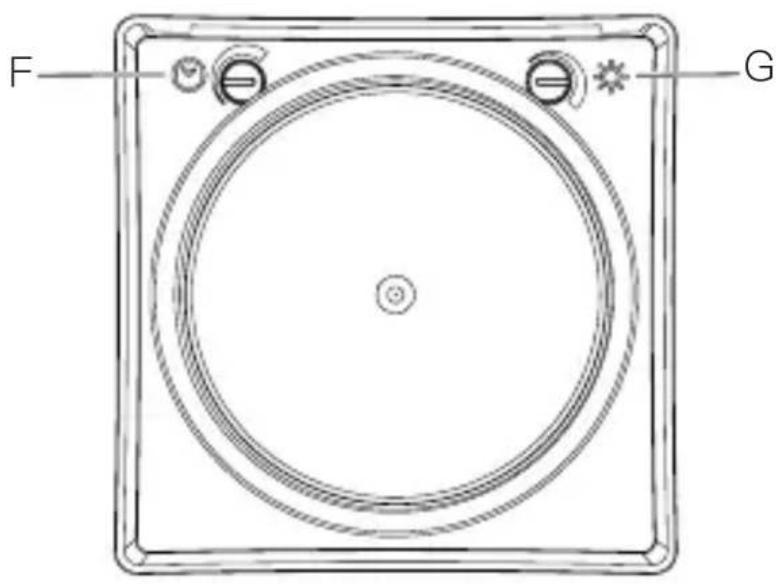

暮光设置 (G)

响应亮度（暮光）可在大约 2 - 2,000 Lux 范围内无级调节。

日光模式（与亮度无关）

暮光模式（约 2 Lux）

设置感应范围以及在日光下进行功能测试时调节器须处于。

出厂设置

- 暮光设置：日光模式下为 2,000 Lux

- 时间设置：5 秒钟

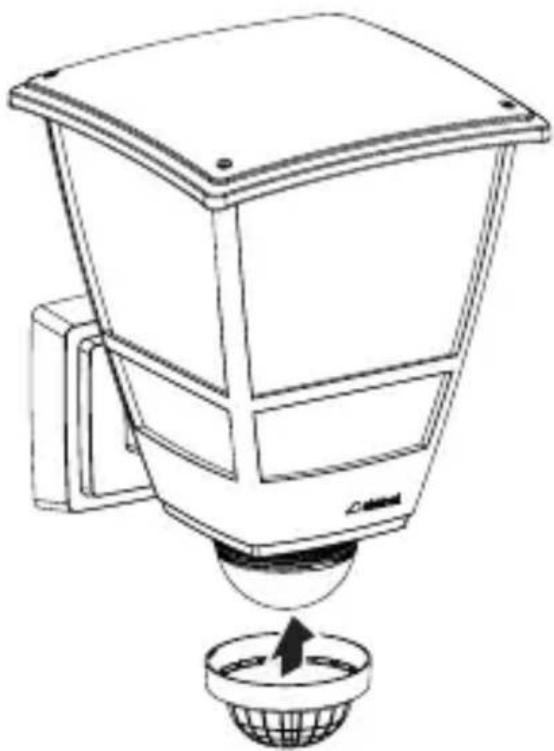

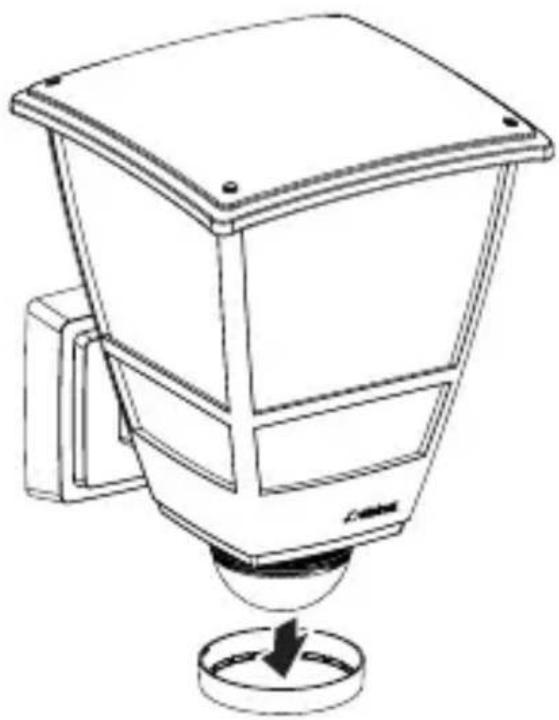

校准 L 10 S 的检测范围

可用透镜的塑料盖罩限定检测区域，以免意外触发，或是针对性地监控特定的危险位置。将透镜的塑料盖罩装入设计环中。

6.2

- 在设计环上装上所需数量的塑料盖罩，接着将这个塑料盖罩相互连接起来。

6.4

- 将装好盖罩的设计环重新固定到传感器单元上。

6.5

• 转动装好盖罩的设计环就能限定检测区域。
• 也可以通过裁剪塑料盖罩来调整检测区域。

建议使用最短的时间和日间模式设置来设置检测区域以及进行功能测试。

7. 清洁与保养

设备免维护。

触电危险！

如果水与带电零部件发生接触可导致电击、烧伤或死亡。

- 仅在干燥状态下清洁设备。

存在财产损失风险！

错误的清洁剂可能造成设备损坏。

- 用略微湿润的抹布清洁设备，不要使用清洁剂。

8. 废弃物处理

必须以环保方式回收再利用

电子设备、电池、配件和包装。

切勿将电子设备和电池与生活垃圾一起丢弃！

仅针对欧盟国家：

根据适用的《欧盟报废电子电气设备指令》以及当地法律的实施细则，必须将报废的电子设备和电池分类收集，并以环保的方式回收。

9. 制造商担保

制造商保修 STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, 德国

该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

服务：

质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。

3年厂商质保

CN

10. 技术参数

- 尺寸 (高×宽×深): L 10 S: 255 × 175 × 224 mm

L 10: 242 × 175 × 224 mm

- 电源连接: 220 - 240 ~V, 50 / 60 ~Hz

- 功率： 最大 15 W / E27

-L 10 S的开关功率：白炽灯 / 卤素灯负载：1,000 W

低压卤素灯：1,000 VA

无电容器的荧光灯：500 VA

带串联电容器的荧光灯：500 VA

带并联电容器的荧光灯：500 VA

荧光灯电子镇流器：1,000 W

LED灯泡 < 2 W: 16 W

- 传感器安装高度为 2 米时的作用距离：

L 10 S: 最大 7.5 米

- 亮度设置: L 10 S: 2 - 2,000 lux

- 时间设置: L 10 S: 5 s - 60 min

- 防护类型 IP 44

- 环境温度: -20^ C 至 +40^ C

- 保护等级：

- 冲击强度: IK 03

11. 故障排除

设备上无电压。

- 保险装置未接通或已损坏。

• 打开保险装置。
• 更换损坏的保险装置。

- 线路中断。

- 使用试电笔检查电线。

- 电源线路短路。

- 检查接头。

- 电源开关可能已关闭

- 打开电源开关。

设备无法开启。

- 暮光设置选择错误。

- 重新设定暮光设置。

- 电源开关关闭。

- 设定电源开关。

- 保险装置未接通或已损坏。

- 打开保险装置。

- 更换损坏的保险装置。

- 为最大限度地减少故障，禁止快速动作，或是检测区域过小或不正确。

- 检查感应范围并校准。

设备无法关闭。

- 感应范围内出现持续移动。

• 检查感应范围。
• 必要时限制或更改感应范围。

意外接通设备。

- 设备安装不牢固，导致其会移动。

- 牢固安装设备。

- 虽然发生了动作，但是监视器无法识别

(墙后面的动作，灯泡附近的小物体动作等等)。

• 检查范围
• 必要时限制或更改感应范围。
