L 10 S - Illuminazione STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Apparecchio da esterno con rilevatore di movimento a infrarossi
Modello	Steinel L 10 S
Sorgente luminosa	Porta E27, lampadina non inclusa, potenza max. 15 W LED o 1000 W incandescenza/alogena
Alimentazione	220-240 V, 50/60 Hz
Dimensioni (L x A)	255 mm x 175 mm
Altezza di montaggio ottimale	2 m
Angolo di rilevamento	180°
Portata del rilevatore	Max. 7,5 m (a 2 m di altezza)
Temporizzazione regolabile	Da 5 secondi a 60 minuti
Soglia di attivazione (luminosità)	Da 2 a 2000 lux (modalità giorno/notte)
Grado di protezione	IP44
Classe di protezione	II (doppio isolamento)
Resistenza agli urti	IK03
Temperatura ambiente	-20 °C a +40 °C
Contenuto della confezione	Apparecchio, 2 viti, 2 tasselli, 6 coprilenti, scheda tecnica, guida rapida
Funzioni principali	Rilevamento movimento a infrarossi, regolazione temporizzazione e soglia di attivazione, coprilenti per limitare l'area di rilevamento
Manutenzione e pulizia	Pulire a secco con un panno leggermente umido senza detergente
Sicurezza	Installazione da parte di un professionista, spegnere l'alimentazione prima dell'intervento, non utilizzare con dimmer
Ricambi e riparabilità	Utilizzare solo ricambi originali Steinel; riparazioni riservate ai professionisti
Garanzia del produttore	3 anni (escluse lampadine e parti soggette a usura)
Informazioni generali	Per montaggio a parete esterno, non adatto a zone esplosive, rispettare le distanze minime (50 cm da altri apparecchi LED)

Domande frequenti - L 10 S STEINEL

Come regolare la temporizzazione?

Utilizzare il pulsante F situato sotto il coperchio. Ruotarlo gradualmente da 5 secondi (minimo) a 60 minuti (massimo). Ogni movimento rilevato riavvia la temporizzazione.

Come regolare la soglia di attivazione giorno/notte?

Ruotare il pulsante G: posizione per funzionamento diurno (2000 lux), posizione per funzionamento notturno (2 lux). Sono possibili regolazioni intermedie.

Cosa fare se l'apparecchio non si accende?

Verificare: 1) che l'interruttore della rete sia nella posizione ACCESO, 2) che il fusibile non sia scattato, 3) la regolazione della soglia di attivazione (provare in modalità giorno), 4) l'area di rilevamento (nessun ostacolo). Se il problema persiste, contattare un professionista.

Come limitare l'area di rilevamento?

Utilizzare i coprilenti forniti. Rimuovere l'anello di design, agganciare il numero desiderato di coprilenti sull'anello, quindi rimontare. È anche possibile ruotare l'anello per orientare il rilevamento.

Posso usare una lampadina LED?

Sì, una lampadina LED di potenza massima 15 W con attacco E27 è adatta. Assicurarsi che non sia dimmerabile (il rilevatore non è compatibile con un dimmer).

Come pulire l'apparecchio?

Pulire solo a secco con un panno leggermente umido, senza detergente. Non utilizzare mai acqua poiché presenta un rischio di folgorazione.

L'apparecchio si accende anche se non c'è nessuno, perché?

Possibili cause: 1) l'apparecchio è fissato male e si muove (verificare il fissaggio), 2) vengono rilevati piccoli movimenti (animali, rami), 3) la soglia di attivazione è troppo sensibile. Ridurre l'area con i coprilenti o regolare la soglia.

Qual è la garanzia?

La garanzia del produttore Steinel è di 3 anni dalla data di acquisto. Le lampadine e le parti soggette a usura sono escluse. Conservare la prova d'acquisto. Per far valere la garanzia, contattare il rivenditore o Steinel France.

Posso installare questo apparecchio all'interno?

No, questo modello è progettato solo per montaggio a parete esterno. È certificato IP44 per resistere alle intemperie, ma non è adatto per interni.

Come sostituire la lampadina?

Spegnere prima l'alimentazione elettrica. Svitare le viti di blocco e rimuovere l'apparecchio dal supporto. Aprire il coperchio superiore, sostituire la lampadina E27 (max. 15 W LED o equivalente). Rimontare il tutto nell'ordine inverso.

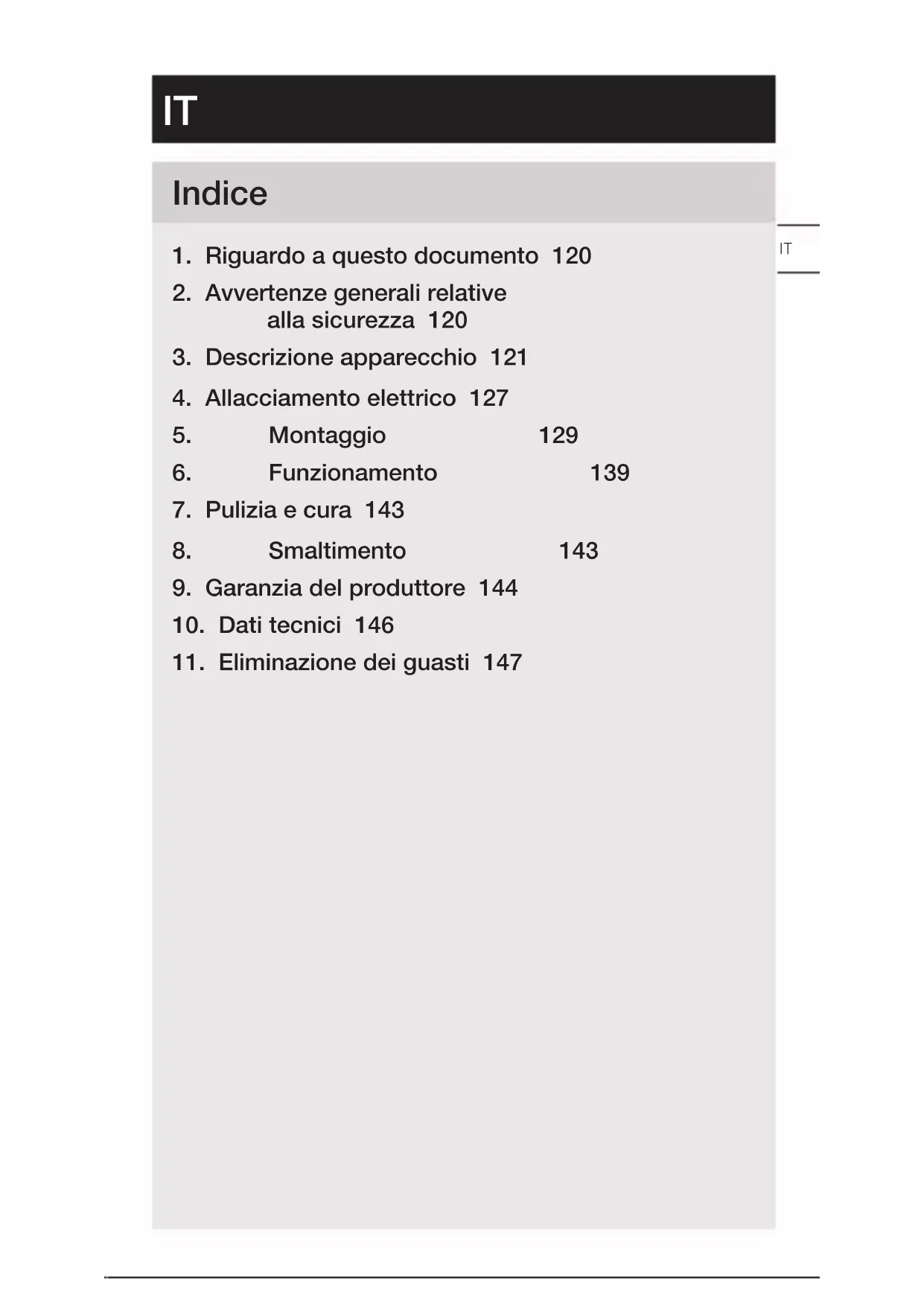

MANUALE UTENTE L 10 S STEINEL

1. Riguardo a questo documento 120
2. Avvertenze generali relative alla sicurezza 120
3. Descrizione apparecchio 121
4. Allacciamento elettrico 127
5. Montaggio 129
6. Funzionamento 139
7. Pulizia e cura 143
8. Smaltimento 143
9. Garanzia del produttore 144
10. Dati tecnici 146
11. Eliminazione dei guasti 147

1. Riguardo a questo documento

– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
- Con riserva di modifiche legate ai progressi della tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.
• Conservare le istruzioni in un luogo facilmente accessibile.

- Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.

• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo L 10 S

• Lampadina E 27 con sensore di movimento a infrarossi.
• Montaggio a muro in ambienti esterni.
• Non adatta per l'allacciamento a un dimmer.

Principio di funzionamento

– Il sensore a infrarossi integrato rileva le radiazioni termiche. La radiazione termica viene trasformata elettronicamente e provoca l'accensione automatica della sorgente luminosa.
– Il rilevamento del movimento più sicuro lo si ottiene con il montaggio dell'apparecchio in posizione tangenziale rispetto alla direzione di marcia.
- Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato.
- Ostacoli (come per es. alberi. muri o lastre di vetro) potrebbero limitare o rendere impossibile il rilevamento del movimento.
- Improvvisi sbalzi di temperatura dovuti alle influenze atmosferiche non vengono distinti dalle fonti di calore.

Utilizzo adeguato allo scopo L 10

• Lampadina E 27.
• Montaggio a muro in ambienti esterni.
• Non adatta per l'allacciamento a un dimmer.

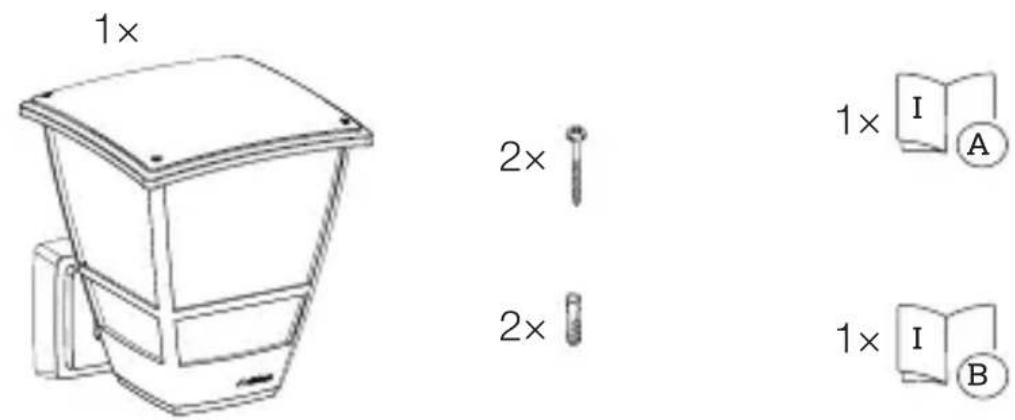

Volume di fornitura L 10 S

3.1

• Lampada E 27 con sensore di movimento a infrarossi
• 2 viti
• 2 tasselli
• 6 coperture della lente
• 1 scheda dati sulla sicurezza
• 1 avvio rapido

La lampadina non è inclusa nella dotazione.

Volume di fornitura L 10

3.2

• Lampada E 27
• 2 viti
• 2 tasselli
• 1 scheda dati sulla sicurezza
• 1 avvio rapido

La lampadina non è inclusa nella dotazione.

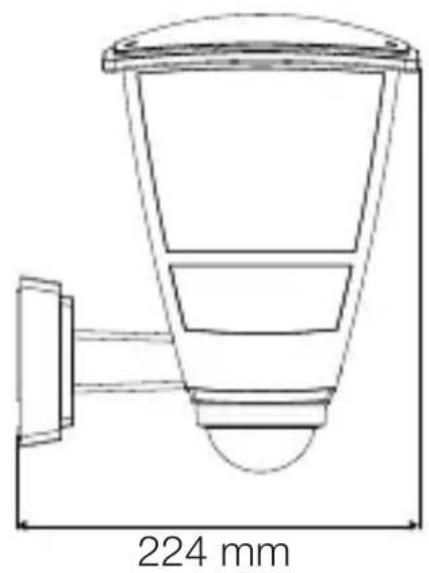

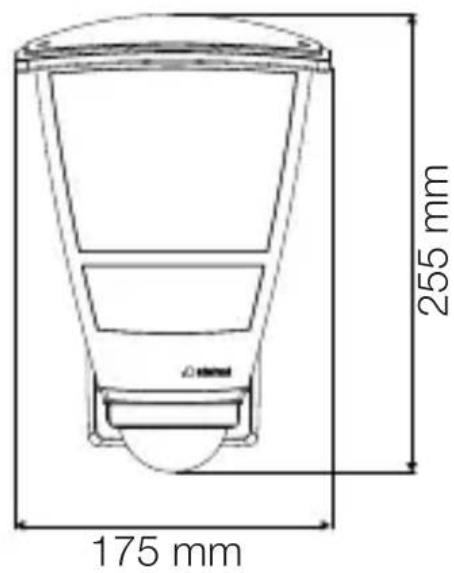

Dimensioni del prodotto L 10 S

3.3

175 mm 255 mm

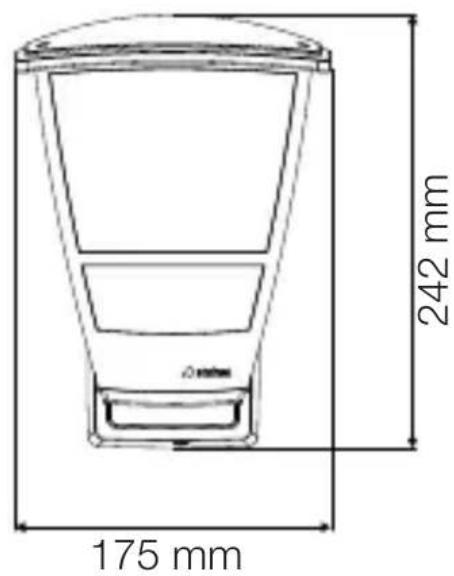

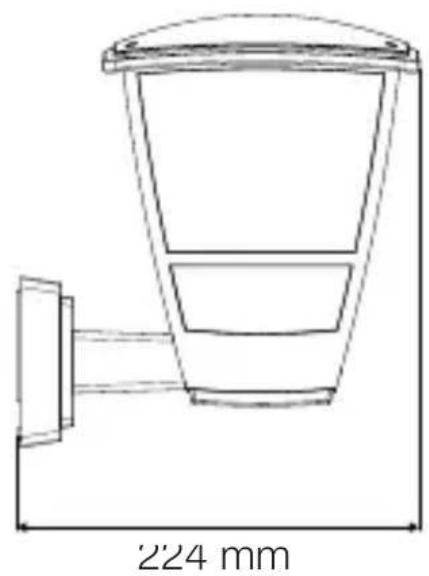

Dimensioni del prodotto L 10

3.4

175 mm 242 mm

Panoramica dell'apparecchio L 10 S

3.5

A B C D E

IT

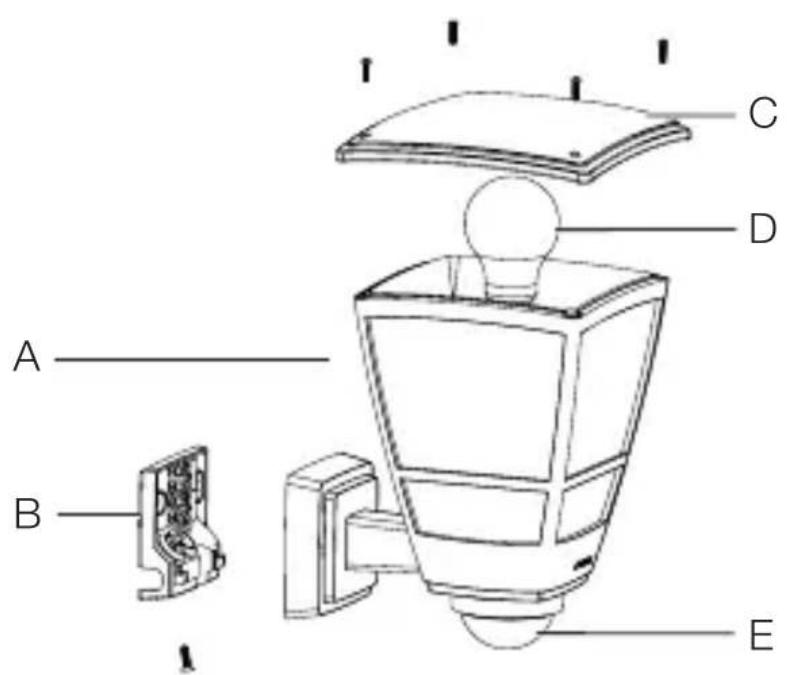

A Lampada
B Morsettiera di allacciamento
C Copertura
D Lampadina E 27
E Unità sensore

3.6

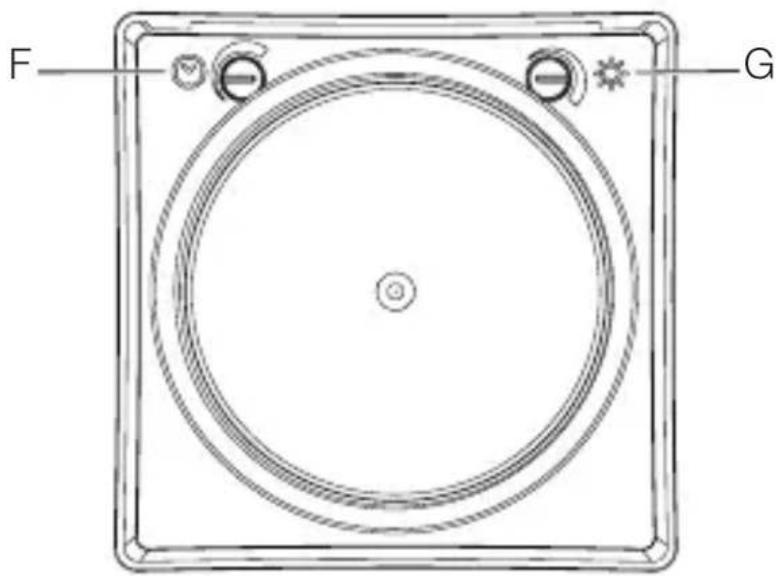

F G

F Regolazione del periodo di accensione
G Regolazione crepuscolare

Panoramica dell'apparecchio L 10

3.7

A B C D

A Lampada
B Morsettiera di allacciamento
C Copertura
D Lampadina E 27

4. Allacciamento elettrico

Schema elettrico

4.1

I O

Il cavo di collegamento alla rete ha 2 fili.

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

↓ = fase allacciata (in genere nero, marrone o grigio)

PE = conduttore di terra (nella maggior parte dei casi verde / giallo)

La lampada può anche essere allacciata alla rete elettrica a valle di un interruttore di rete, purché sia garantito che quest'ultimo rimanga sempre acceso.

Avvertenza:

La sorgente luminosa di questa lampada è sostituibile.

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provvedere affinché la tensione di alimentazione di rete rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

- Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettere in funzione l'apparecchio.

- Selezionare il luogo di montaggio adatto.

• Tenendo in considerazione il raggio d'azione.
• Tenendo in considerazione il rilevamento del movimento
• Protetto da vibrazioni.
• Campo di rilevamento privo di ostacoli.
• Non in aree a rischio di esplosione.
• Non su superfici facilmente infiammabili.

- Non guardare la sorgente luminosa da breve distanza (< 30 cm).

- Mantenere una distanza di almeno 50 cm da altre lampade LED.

Raggio d'azione L 10 S

5.1

≤ 7,5 m 2 m

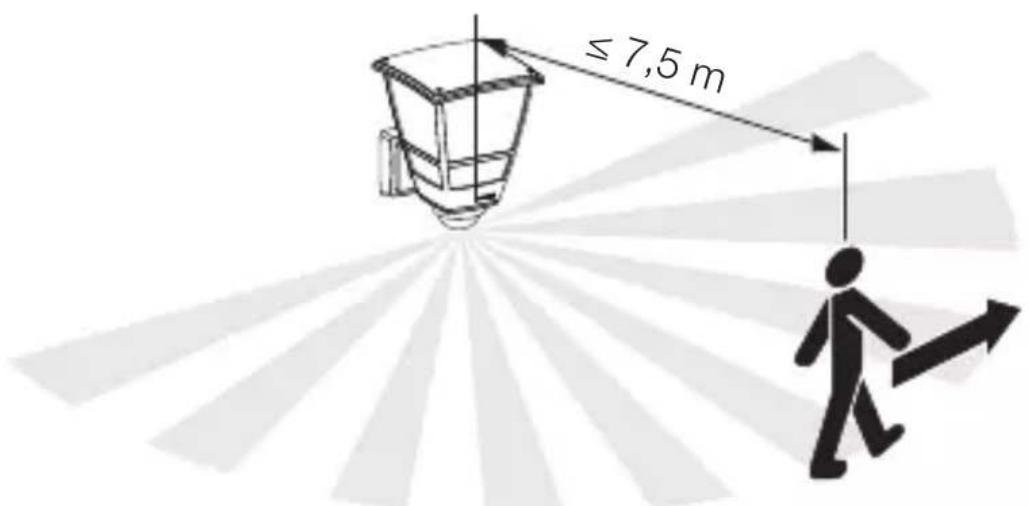

Rilevamento del movimento tangenziale rispetto alla direzione di marcia L 10 S

5.2

≤ 7,5 m

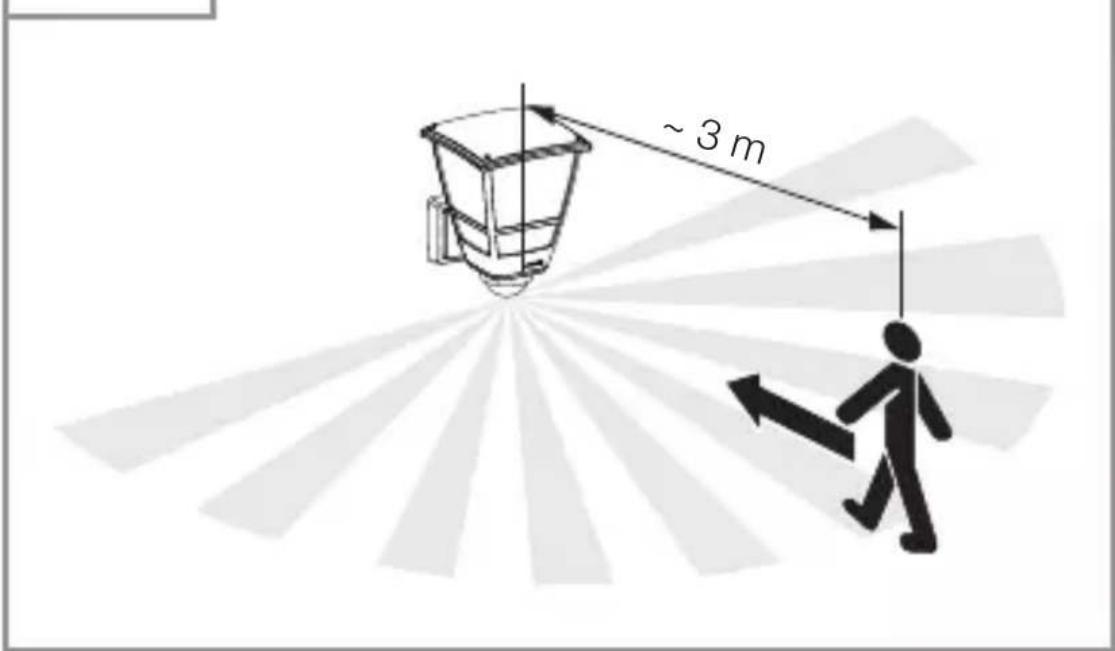

Rilevamento del movimento radiale rispetto alla direzione di marcia L 10 S

5.3

~ 3 m

Fasi di montaggio

5.4

• Accertarsi che la tensione di alimentazione di rete sia disattivata.

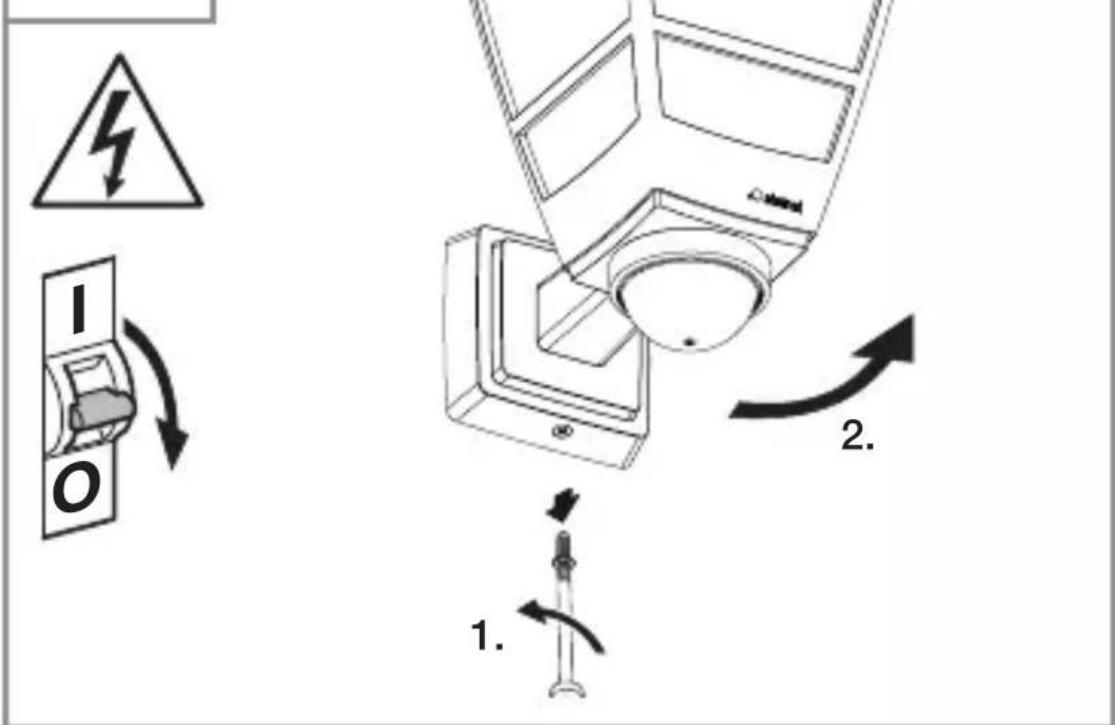

• Svitare le viti di sicurezza e rimuovere la lampada dal supporto per montaggio a muro.

5.5

- Rimuovere la morsettiera dal supporto per montaggio a muro.

5.6

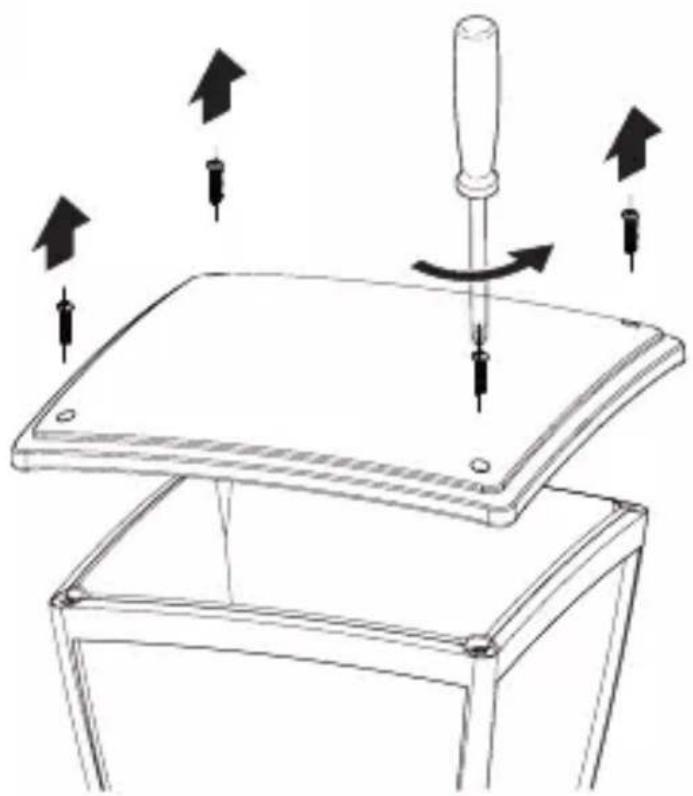

- Svitare la copertura superiore dalla lampada.

5.7

- Applicare la copertura superiore.

5.9

- Effettuare i fori.

5.11

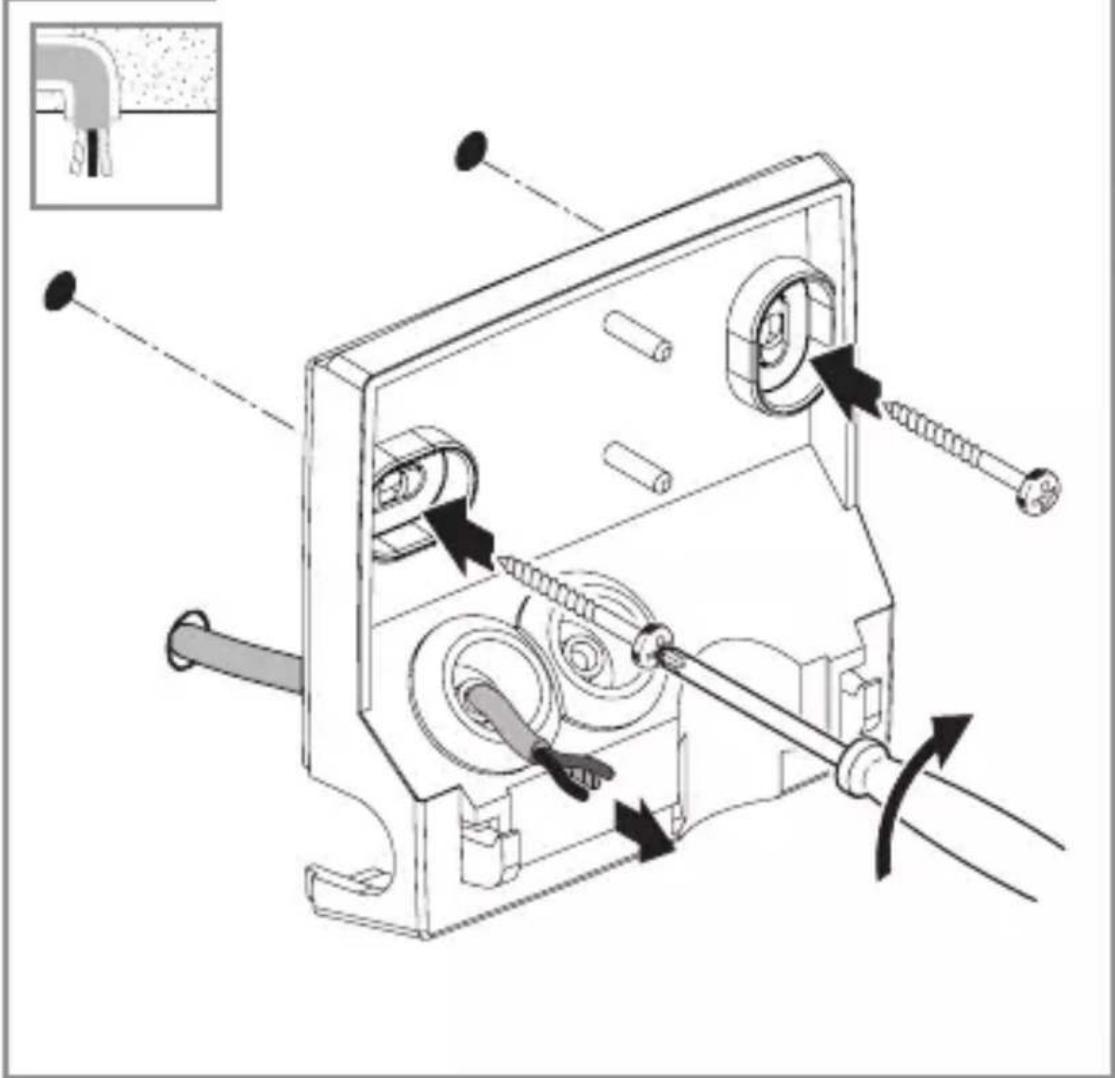

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete.
• Avvitare bene il supporto per montaggio a muro.

5.12

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete.
• Avvitare bene il supporto per montaggio a muro.
• Far passare i fili attraverso l'apertura per il cablaggio in superficie.

5.13

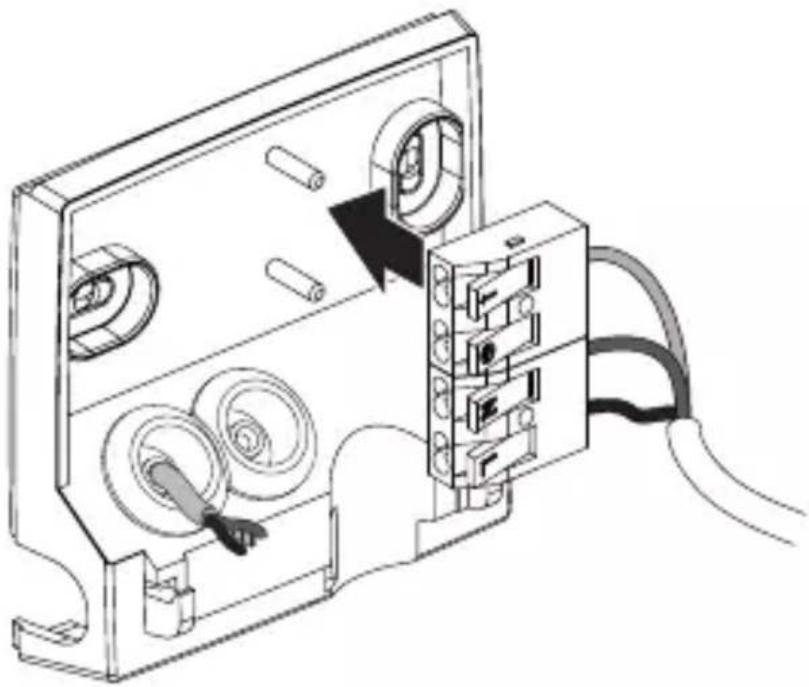

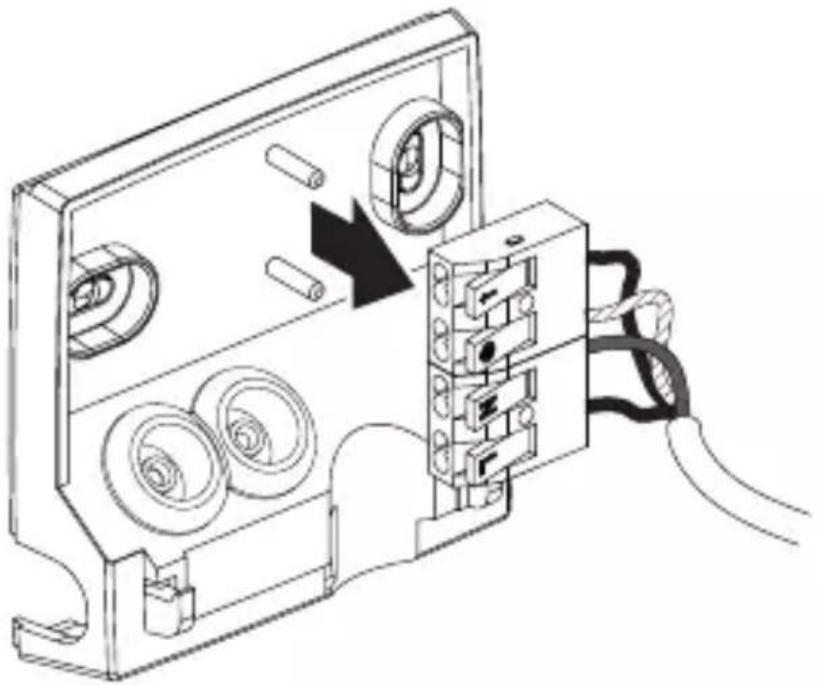

- Inserire nuovamente la morsettiera nel supporto per montaggio a muro.

5.14

- Allacciare il cavo di rete secondo quanto indicato nello schema elettrico.

→“4. Allacciamento elettrico”

5.15

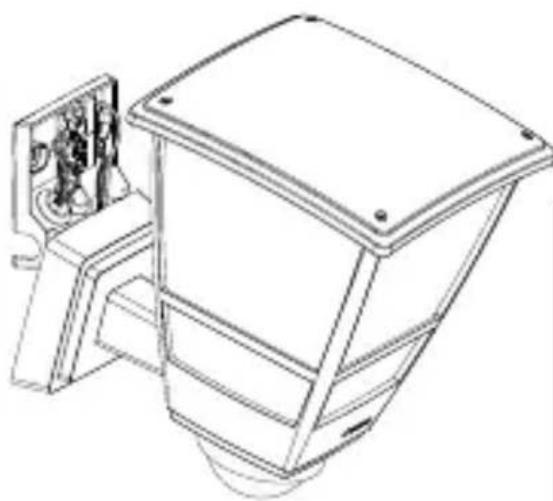

• Montare la lampada sul supporto per montaggio a muro.
• Avvitare la vite di sicurezza.

5.16

I O

• Attivare l'alimentazione della rete elettrica.
• Impostare le funzioni.
  →“6. Funzionamento”

6. Funzionamento

L 10 S

6.1

F G

10 5 5 s 60 Min.

500 2 2000 Lux

• Effettuare le dovute impostazioni.

Regolazione del periodo di accensione (F)

Il tempo (ritardo dello spegnimento) può essere impostato a piacere tra ca. 5 secondi e un massimo di 60 minuti. Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Avvertenza: dopo lo spegnimento della lampada, ci vuole ca. 1 secondo prima che possa essere di nuovo riconosciuto un movimento. Dopo, in caso di rilevamento di movimento, la lampadina E 27 può nuovamente accendersi.

Regolazione crepuscolare (G)

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 2.000 Lux.

funzionamento con luce diurna (indipendentemente dalla luminosità)
- ℃ = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su 🌿

Impostazioni di fabbrica

• Regolazione crepuscolare: funzionamento con luce diurna 2.000 Lux
• Regolazione del periodo di accensione: 5 secondi

Regolazione del campo di rilevamento L 10 S

Al fine di escludere un intervento a sproposito o di sorvegliare in modo mirato determinati punti pericolosi, è possibile limitare il campo di rilevamento tramite coperture di plastica della lente. La copertura di plastica della lente viene inserita nell'anello design.

6.2

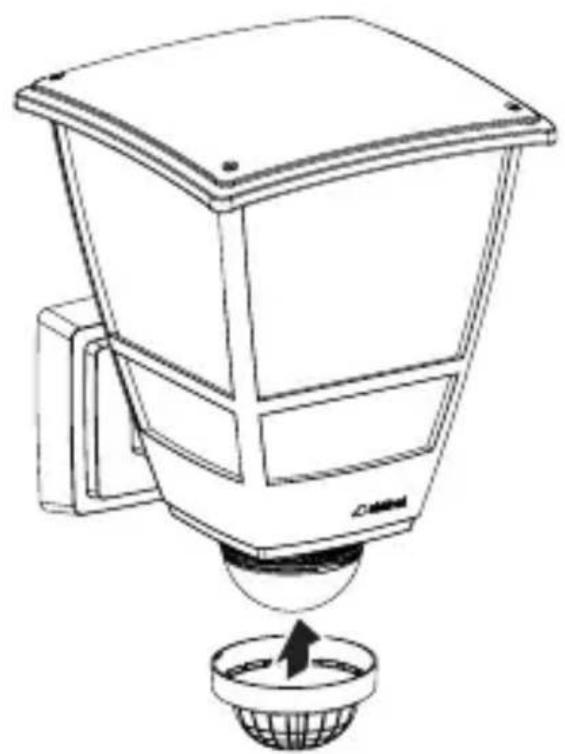

- Rimuovere l'anello design dall'unità sensore.

6.3

1. 2.

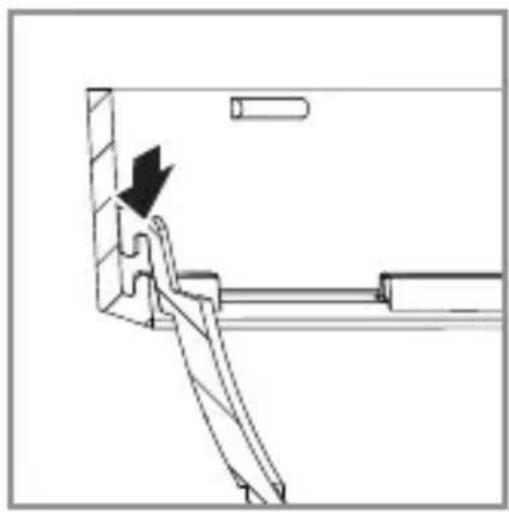

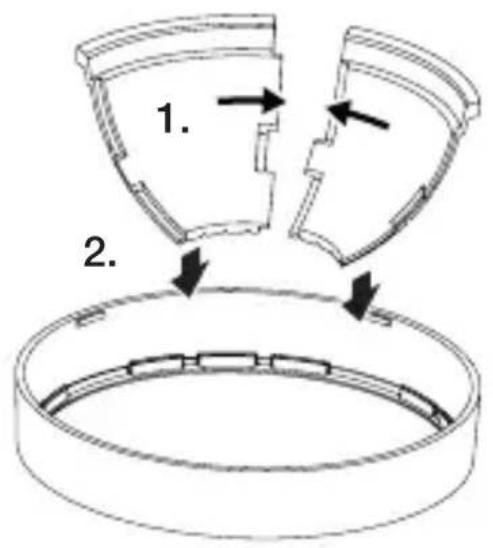

- Applicare la quantità di coperture di plastica desiderata sull'anello design e collegarle l'una con l'altra.

6.4

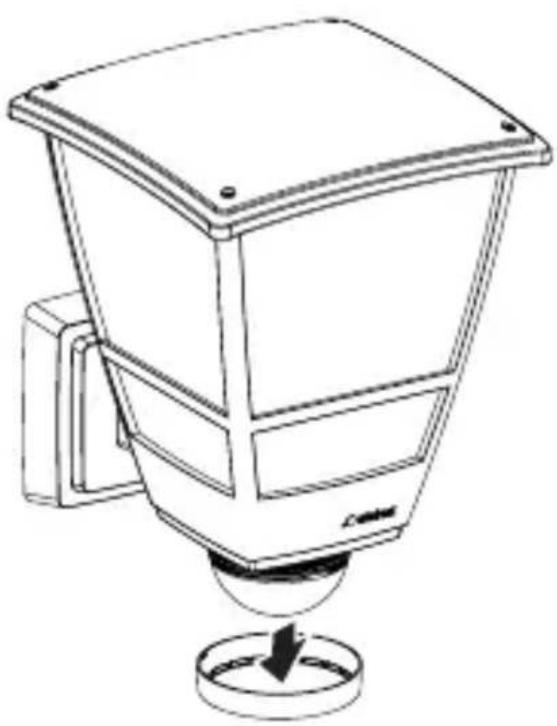

- Fissare nuovamente l'anello design con le coperture sull'unità sensore.

6.5

• Ruotando l'anello design con le coperture montate, si limita il campo di rilevamento.
• Si può adattare il campo di rilevamento anche ritagliando le coperture di plastica.

Per l'impostazione del campo di rilevamento e l'esecuzione del test di funzionamento si consiglia di impostare il tempo più breve e la modalità luce diurna.

7. Pulizia e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua può provocare folgorazione, ustioni o addirittura la morte.

- Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

- Pulire l'apparecchio con un panno leggermente inumidito, senza detersivi.

8. Smaltimento

Apparecchi elettrici, pile, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettare gli apparecchi elettrici e le pile assieme ai rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, le pile e gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederle come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
  – in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
  – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

- Dimensioni (A x L x P): L 10 S: 255 × 175 × 224 ~mm L 10: 242 × 175 × 224 ~mm

- Allacciamento alla rete: 220–240 V, 50/60 Hz

- Potenza: max. 15 W / E27

- Potere d'interruzione L 10 S: Carico lampadina / lampada alogena: 1.000 W Lampade alogene a bassa tensione: 1.000 VA Lampade fluorescenti, senza compensazione: 500 VA Lampade fluorescenti, compensato in serie: 500 VA

Lampade fluorescenti, compensato in parallelo: 500 VA Lampade fluorescenti, ballast elettronico: 1.000 W Lampade LED < 2 W: 16 W

– Altezza di montaggio: Altezza di montaggio ottimale: 2 m

– Angolo di rilevamento: L 10 S: 180°

- Raggio di azione del sensore all'altezza di montaggio 2 m: L 10 S: max. 7,5 m

- Regolazione crepuscolare: L 10 S: 2 - 2.000 lux

- Regolazione del periodo di accensione: L 10 S: 5 s - 60 min

- Grado di protezione: IP 44

- Temperatura ambiente: -20 °C - +40 °C

- Classe di protezione: //

- Resistenza agli urti: IK 03

11. Eliminazione dei guasti

Apparecchio senza tensione.

– Il fusibile non è attivo o è difettoso.

• Attivare il fusibile.
• Sostituire il fusibile difettoso.

- Linea interrotta.

- Controllare il cavo con un indicatore di tensione.

- Corto circuito nel cavo di collegamento alla rete.

- Controllare gli allacciamenti.

- Eventuale interruttore di rete spento.

- Accendere l'interruttore di rete.

L'apparecchio non si accende.

– La regolazione crepuscolare scelta è troppo bassa.

- Reimpostare la regolazione crepuscolare.

- Interruttore di rete spento.

- Attivare l'interruttore di rete.

– Il fusibile non è attivo o è difettoso.

- Attivare il fusibile.

- Sostituire il fusibile difettoso.

- Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto o non corretto.

- Controllare o regolare il campo di rilevamento.

L'apparecchio non si spegne.

- Movimento continuo nel campo di rilevamento.

• Controllare il campo di rilevamento.
• In caso di necessità limitare o modificare il campo di rilevamento.

L'apparecchio si accende a sproposito.

- L'apparecchio non è fissato in modo tale che non si muova.

- Montare l'involucro in modo che sia ben fisso.

- Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento verificatosi dietro la parete, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)

- Controllate il campo

- In caso di necessità limitare o modificare il campo di rilevamento.

Índice

- Verificati conexiunile.
