L 10 S - Beleuchtung STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	Außenleuchte mit Infrarot-Bewegungsmelder
Modell	Steinel L 10 S
Lichtquelle	E27-Fassung, Glühlampe nicht im Lieferumfang, max. 15 W LED oder 1000 W Glüh-/Halogenlampe
Stromversorgung	220–240 V, 50/60 Hz
Abmessungen (L x H)	255 mm x 175 mm
Optimale Montagehöhe	2 m
Erfassungswinkel	180°
Reichweite des Sensors	Max. 7,5 m (bei 2 m Höhe)
Einstellbare Nachlaufzeit	Von 5 Sekunden bis 60 Minuten
Einschaltschwelle (Helligkeit)	Von 2 bis 2000 Lux (Tag-/Nachtmodus)
Schutzart	IP44
Schutzklasse	II (Doppelisolierung)
Schlagfestigkeit	IK03
Umgebungstemperatur	-20 °C bis +40 °C
Lieferumfang	Leuchte, 2 Schrauben, 2 Dübel, 6 Linsenabdeckungen, technisches Datenblatt, Schnellstartanleitung
Hauptfunktionen	Infrarot-Bewegungserkennung, Einstellung der Nachlaufzeit und Einschaltschwelle, Abdeckungen zur Begrenzung des Erfassungsbereichs
Wartung und Reinigung	Trocken mit einem leicht feuchten Tuch ohne Reinigungsmittel reinigen
Sicherheit	Installation durch Fachmann, vor Arbeiten Strom abschalten, nicht mit Dimmer verwenden
Ersatzteile und Reparierbarkeit	Nur Original-Steinel-Teile verwenden; Reparaturen nur durch Fachpersonal
Herstellergarantie	3 Jahre (außer Glühlampen und Verschleißteile)
Allgemeine Informationen	Für Außenwandmontage, nicht geeignet für explosionsgefährdete Bereiche, Mindestabstände einhalten (50 cm zu anderen LED-Leuchten)

Häufig gestellte Fragen - L 10 S STEINEL

Wie stelle ich die Nachlaufzeit ein?

Verwenden Sie den Knopf F unter der Abdeckung. Drehen Sie ihn schrittweise von 5 Sekunden (Minimum) auf 60 Minuten (Maximum). Jede erkannte Bewegung startet die Nachlaufzeit neu.

Wie stelle ich die Einschaltschwelle Tag/Nacht ein?

Drehen Sie den Knopf G: Position für Tagbetrieb (2000 Lux), Position für Nachtbetrieb (2 Lux). Zwischeneinstellungen sind möglich.

Was tun, wenn die Leuchte nicht angeht?

Überprüfen Sie: 1) ob der Netzschalter auf EIN steht, 2) ob die Sicherung nicht ausgelöst ist, 3) die Einstellung der Einschaltschwelle (versuchen Sie den Tagmodus), 4) den Erfassungsbereich (keine Hindernisse). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie begrenze ich den Erfassungsbereich?

Verwenden Sie die mitgelieferten Linsenabdeckungen. Entfernen Sie den Designring, klicken Sie die gewünschte Anzahl Abdeckungen auf den Ring und setzen Sie ihn wieder ein. Sie können den Ring auch drehen, um die Erfassung auszurichten.

Kann ich eine LED-Lampe verwenden?

Ja, eine LED-Lampe mit maximal 15 W in E27-Fassung ist geeignet. Stellen Sie sicher, dass sie nicht dimmbar ist (der Sensor ist nicht mit einem Dimmer kompatibel).

Wie reinige ich die Leuchte?

Nur trocken mit einem leicht feuchten Tuch ohne Reinigungsmittel reinigen. Niemals Wasser verwenden, da dies einen Stromschlag verursachen kann.

Das Gerät schaltet sich ein, obwohl niemand da ist, warum?

Mögliche Ursachen: 1) Das Gerät ist schlecht befestigt und bewegt sich (Überprüfen Sie die Befestigung), 2) kleine Bewegungen (Tiere, Äste) werden erkannt, 3) die Einschaltschwelle ist zu empfindlich. Reduzieren Sie den Bereich mit den Abdeckungen oder passen Sie die Schwelle an.

Wie lautet die Garantie?

Die Herstellergarantie von Steinel beträgt 3 Jahre ab Kaufdatum. Glühlampen und Verschleißteile sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf. Um die Garantie in Anspruch zu nehmen, wenden Sie sich an Ihren Händler oder Steinel France.

Kann ich diese Leuchte im Innenbereich installieren?

Nein, dieses Modell ist nur für die Außenwandmontage konzipiert. Es ist IP44-zertifiziert, um Witterungseinflüssen zu widerstehen, aber nicht für den Innenbereich geeignet.

Wie ersetze ich die Glühlampe?

Schalten Sie zuerst die Stromversorgung aus. Lösen Sie die Befestigungsschrauben und nehmen Sie die Leuchte von der Halterung. Öffnen Sie die obere Abdeckung, ersetzen Sie die E27-Glühlampe (max. 15 W LED oder Äquivalent). Bauen Sie alles in umgekehrter Reihenfolge wieder zusammen.

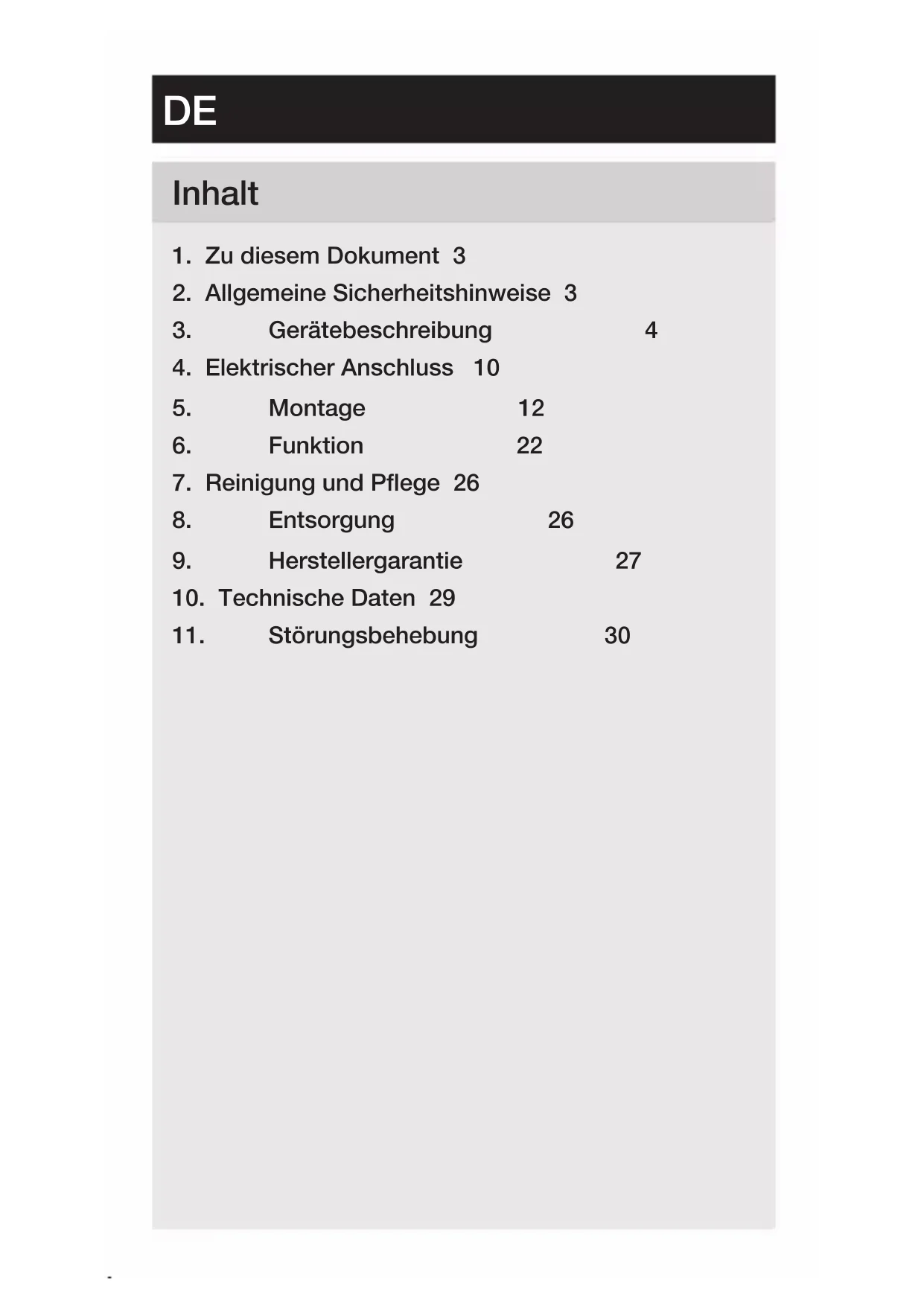

BEDIENUNGSANLEITUNG L 10 S STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 10
5. Montage 12
6. Funktion 22
7. Reinigung und Pflege 26
8. Entsorgung 26
9. Herstellergarantie 27
10. Technische Daten 29
11. Störungsbehebung 30

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

- Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

- Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Nur Original-Ersatzteile verwenden.
– Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch L 10 S

– E 27 Leuchtmittel mit Infrarot-Bewegungssensor.
– Wandmontage im Außenbereich.
– Nicht geeignet für den Anschluss an einen Dimmer.

Funktionsprinzip

• Der Infrarot-Sensor erfasst die Wärme strahlung. Die Wärmestrahlung wird elektronisch umgesetzt und schaltet die Lichtquelle automatisch ein.
  – Die sicherste Bewegungserfassung erfolgt bei Montage des Geräts seitlich zur Gehrichtung.
  – Die Reichweite der Bewegungserfassung ist eingeschränkt, wenn direkt auf das Gerät zugegangen wird.
  – Durch Hindernisse (z. B. Bäume, Mauern oder Glas-scheiben) kann die Bewegungserfassung eingeschränkt werden oder nicht möglich sein.
• Plötzliche Temperaturschwankungen durch Wettereinflüsse werden nicht von Wärmequellen unterschieden.

Bestimmungsgemäßer Gebrauch L 10

• E 27 Leuchtmittel.
  – Wandmontage im Außenbereich.
  – Nicht geeignet für den Anschluss an einen Dimmer.

Lieferumfang L 10 S

3.1

– E 27 Leuchte mit Infrarot-Bewegungssensor
- 2 Schrauben
- 2 Dübel
- 6 Linsenabdeckungen
- 1 Sicherheitsdatenblatt
- 1 Quick-Start

Das Leuchtmittel ist nicht im Lieferumfang enthalten.

Lieferumfang L 10

3.2

• E 27 Leuchte
• 2 Schrauben
• 2 Dübel
• 1 Sicherheitsdatenblatt
• 1 Quick-Start

Das Leuchtmittel ist nicht im Lieferumfang enthalten.

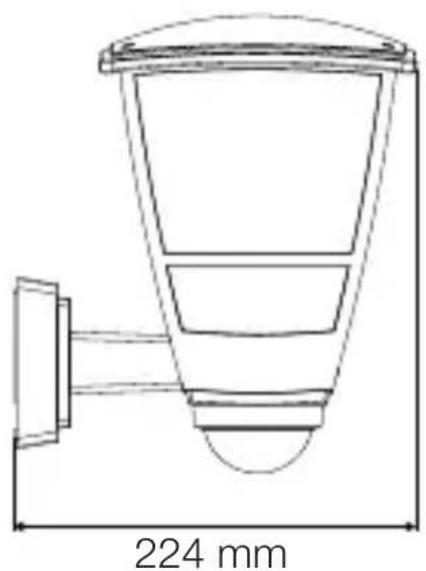

Produktmaße L 10 S

3.3

255 mm 175 mm

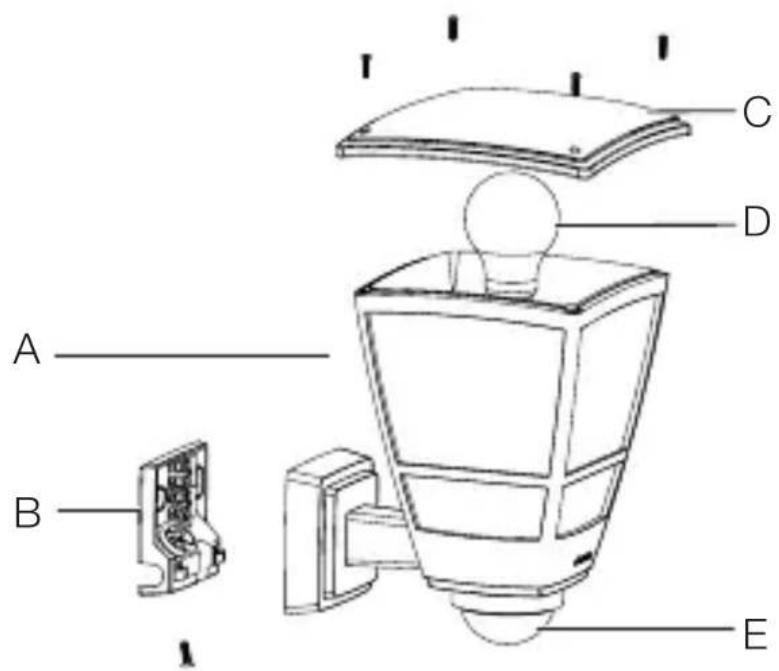

Geräteübersicht L 10 S

3.5

A B C D E

A Leuchte
B Anschlussklemme
C Abdeckung
D E 27 Leuchtmittel
E Sensoreinheit

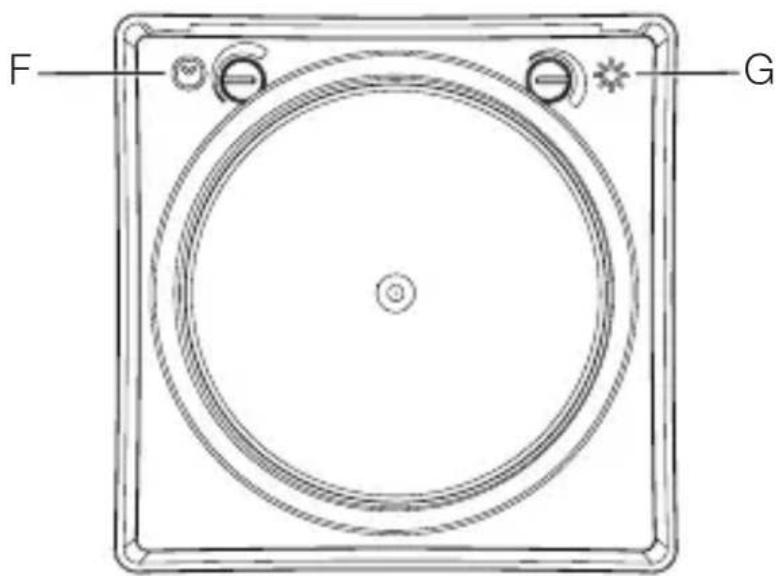

3.6

F G

F Zeiteinstellung
G Dämmerungseinstellung

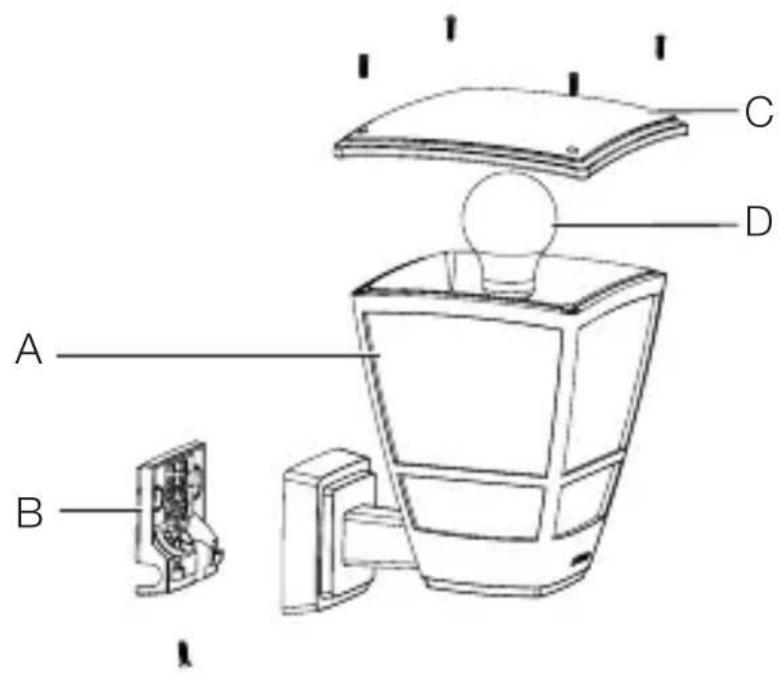

Geräteübersicht L 10

3.7

A B C D

A Leuchte
B Anschlussklemme
C Abdeckung
D E 27 Leuchtmittel

4. Elektrischer Anschluss

Schaltplan

4.1

I O

Die Netzzuleitung besteht aus einem 2-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

↓=GeschaltetePhase

(meistens schwarz, braun oder grau)

PE = Schutzleiter (meistens grün / gelb)

Die Leuchte kann auch nach einem Netzschalter an das Stromnetz angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Hinweis:

Das Leuchtmittel in dieser Leuchte ist austauschbar.

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

- Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Gerät nicht in Betrieb nehmen.

• Geeigneten Montageort auswählen.
- Unter Berücksichtigung der Reichweite.
– Unter Berücksichtigung der Bewegungserfassung.
– Erschütterungsfrei.
– Erfassungsbereich frei von Hinder nissen.
– Nicht in explosionsgefährdeten Bereichen.
– Nicht auf leicht entflammbaren Oberflächen.
- Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm).
-Mindestens 50 cm von anderen LED-Leuchten entfernt.

Reichweite L 10 S

5.1

≤ 7,5 m 2 m

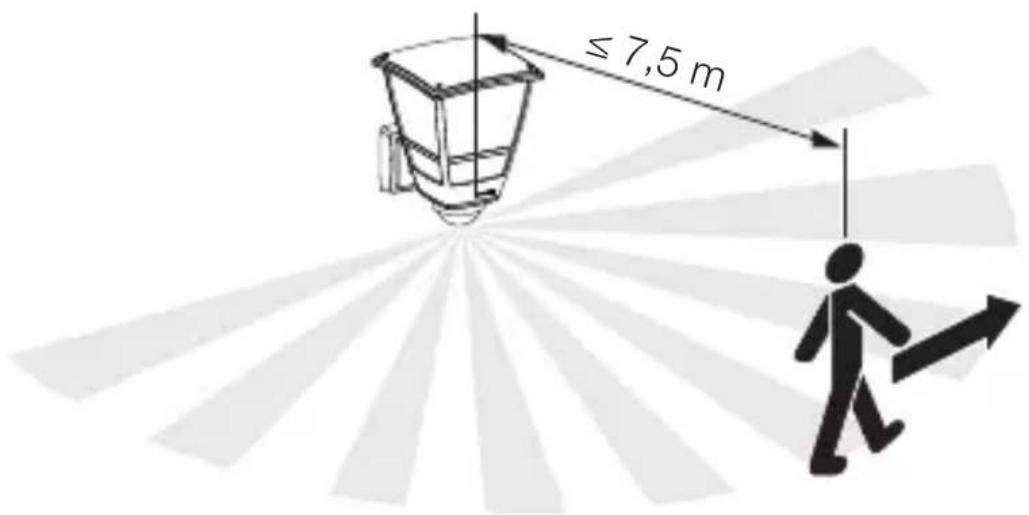

Bewegungserfassung seitlich zur Gehrichtung L 10 S

5.2

≤ 7,5 m

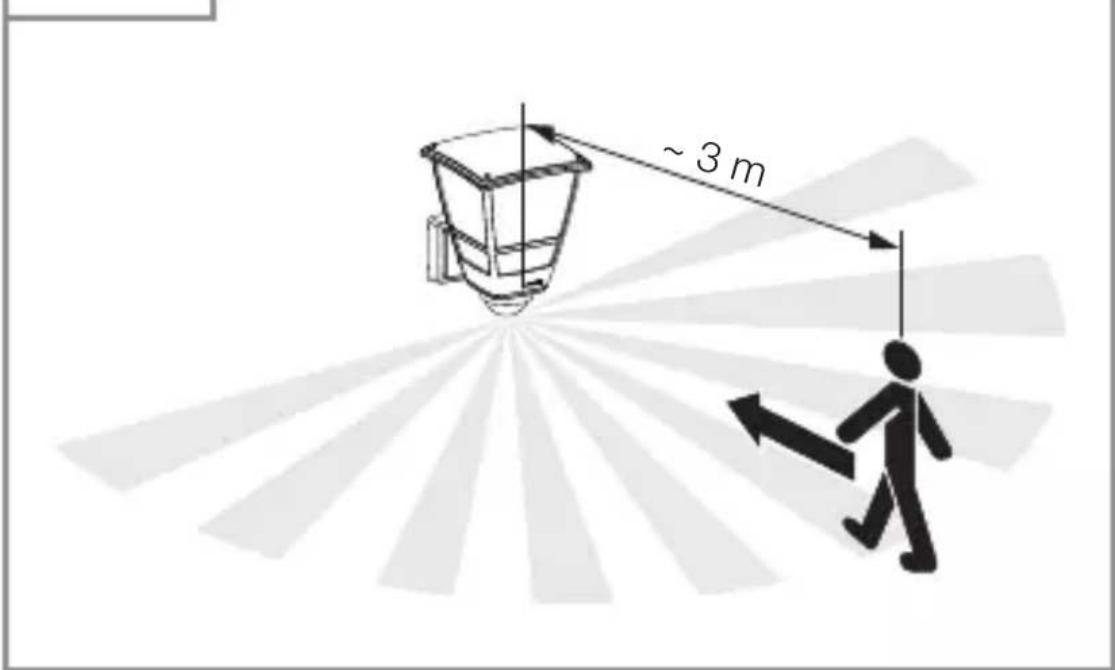

Bewegungserfassung in Gehrichtung L 10 S

5.3

~ 3 m

Montageschritte

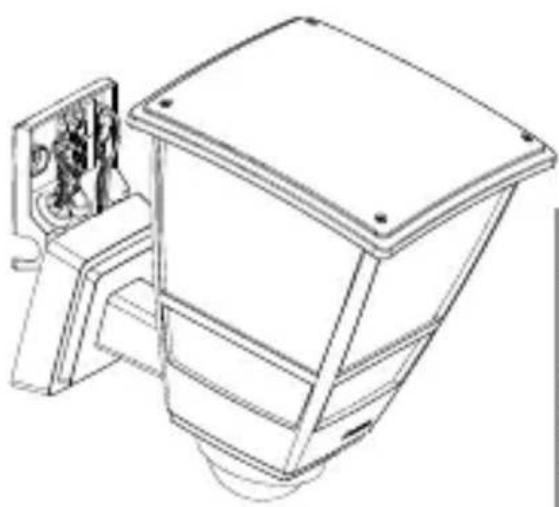

5.4

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

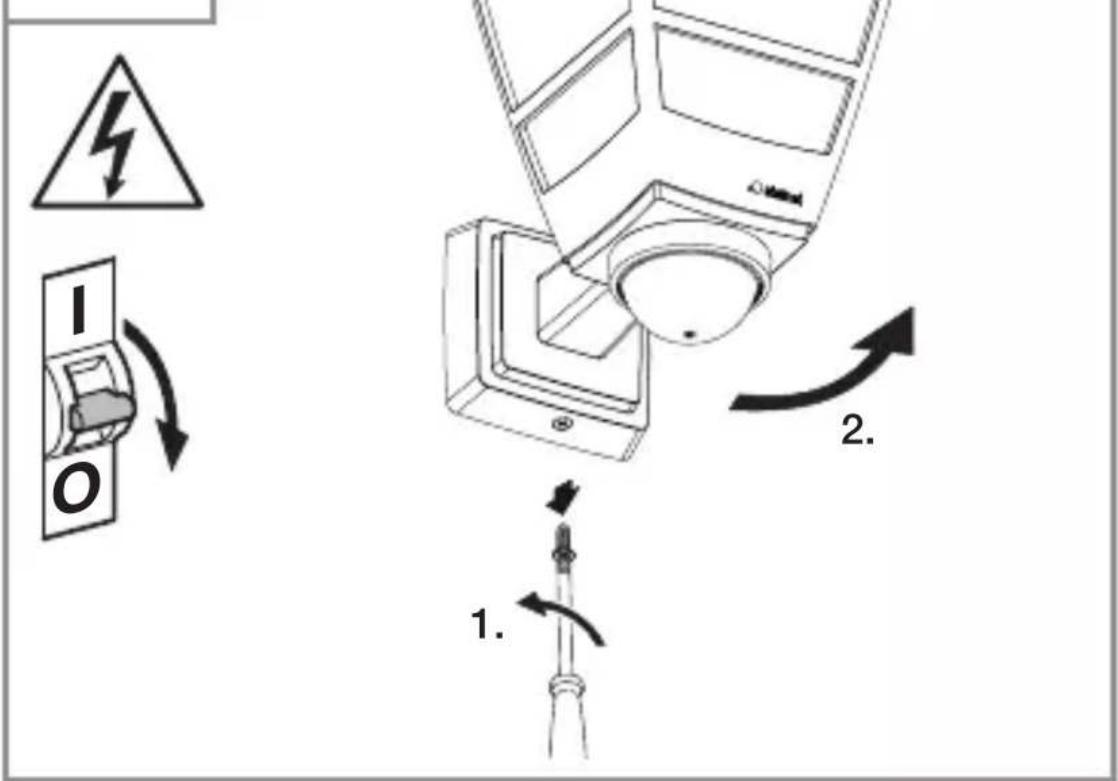

• Sicherungsschrauben herausdrehen und Leuchte von der Wandhalterung abnehmen.

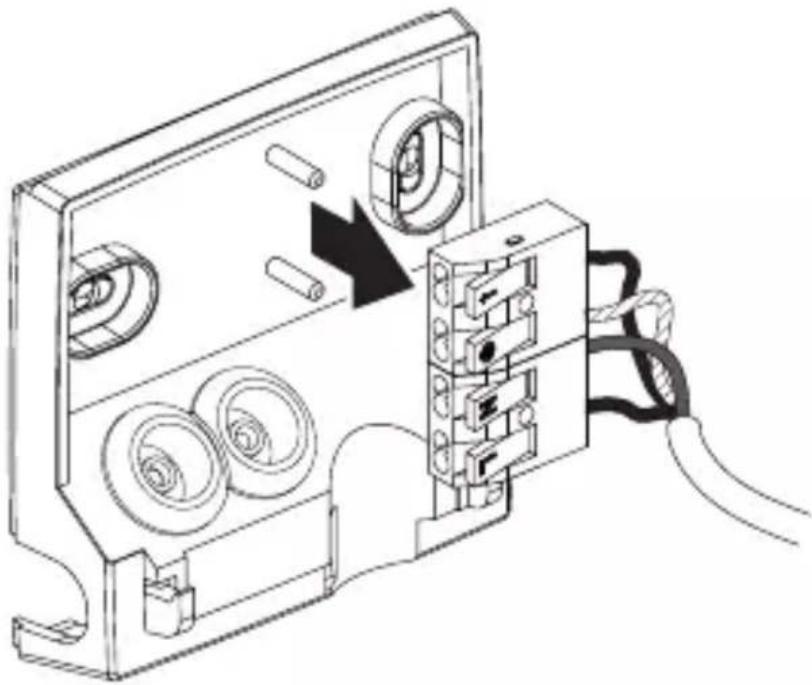

5.5

- Anschlussklemme von der Wandhalterung abnehmen.

5.6

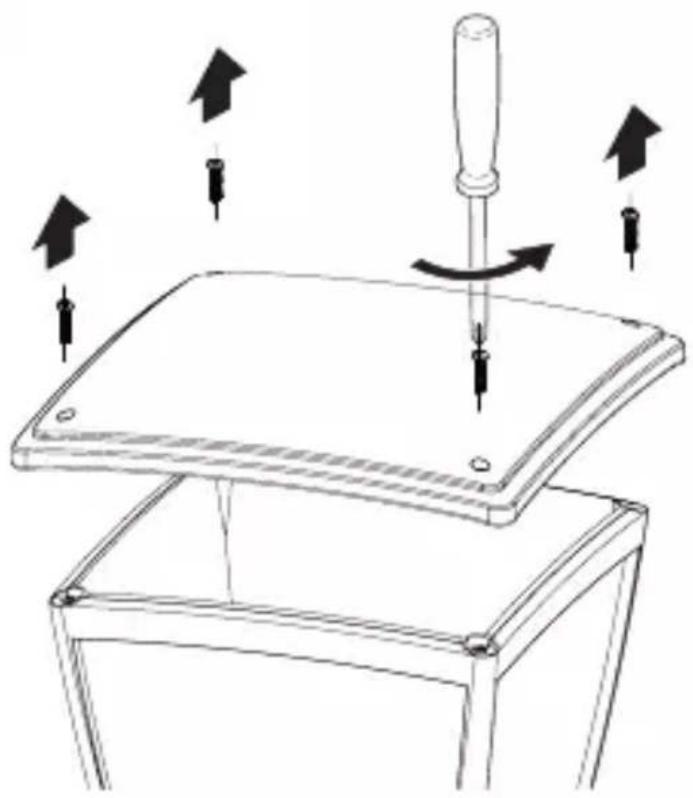

- Obere Abdeckung von der Leuchte abschrauben.

5.7

• E 27 Leuchtmittel einsetzen.

5.8

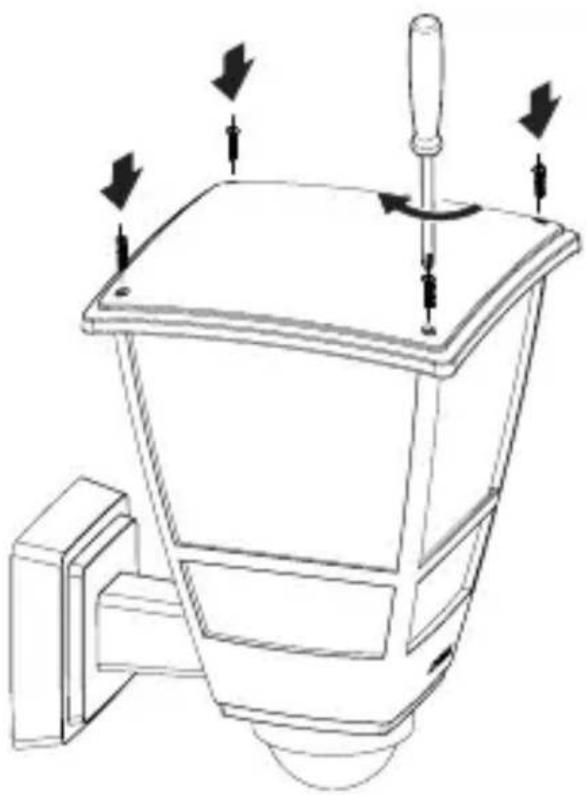

• Obere Abdeckung anbringen.

5.9

• Bohrlöcher anzeichnen.

5.10

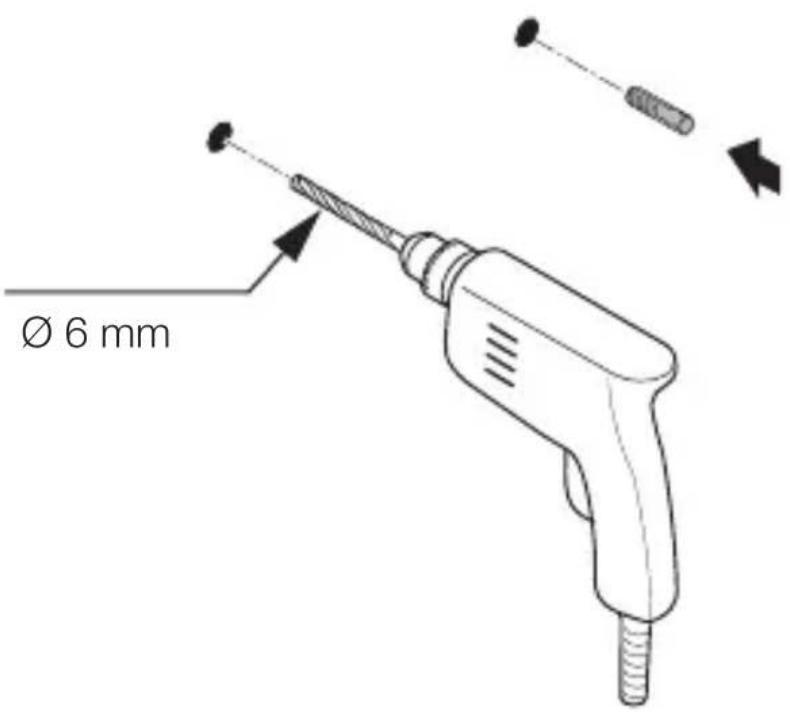

Ø 6 mm

- Löcher bohren.

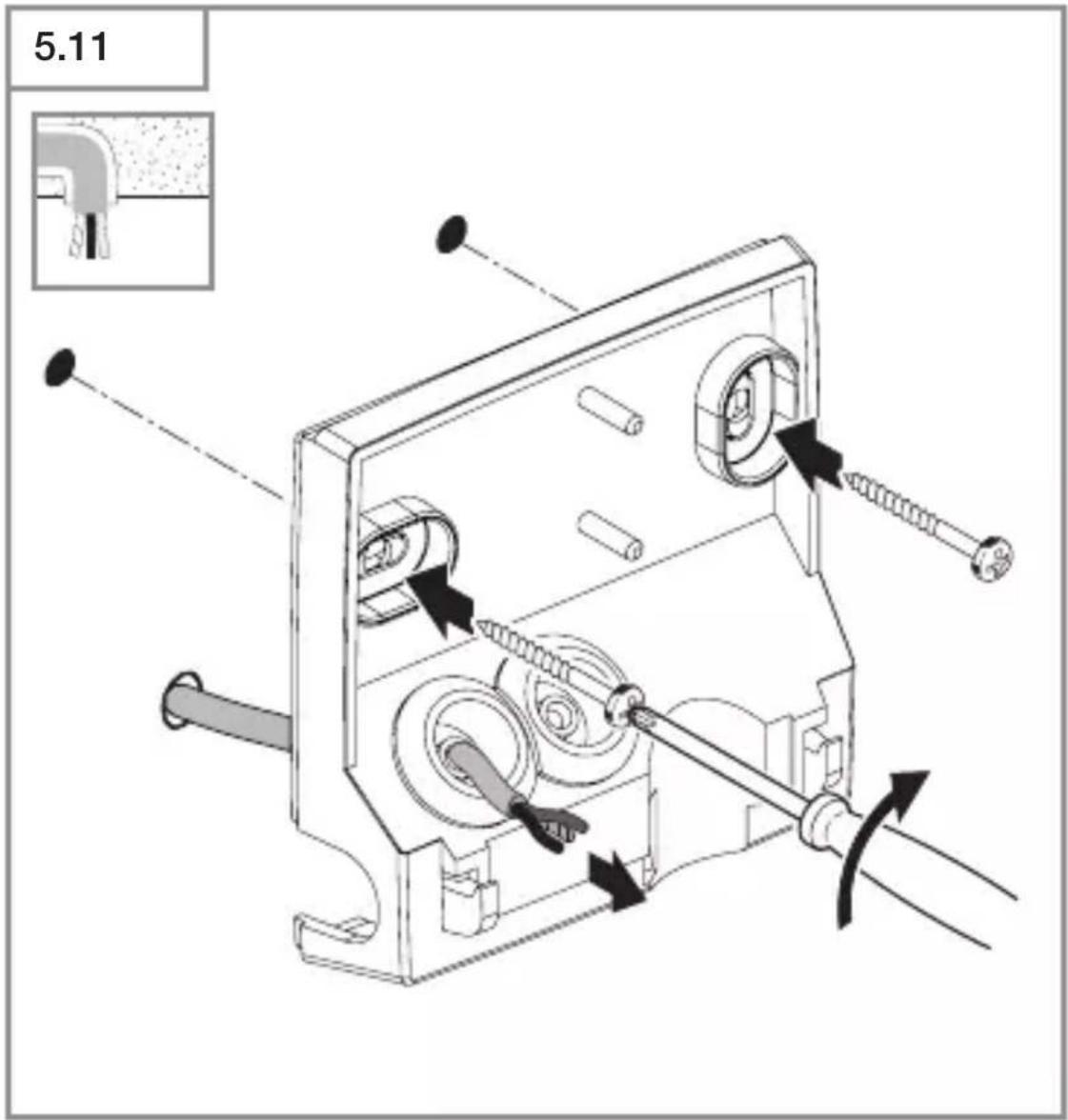

5.11

• Dichtstopfen für Netz-Zuleitung durchstoßen.
• Wandhalter festschrauben.

5.12

• Dichtstopfen für Netz-Zuleitung durchstoßen.
• Wandhalter festschrauben.
- Drähte durch die Öffnung für die Aufputzverkabelung führen.

5.13

- Anschlussklemme wieder in die Wandhalterung einsetzen.

5.14

- Netzzuleitung laut Schaltplan anschließen.

→„4. Elektrischer Anschluss“.

5.15

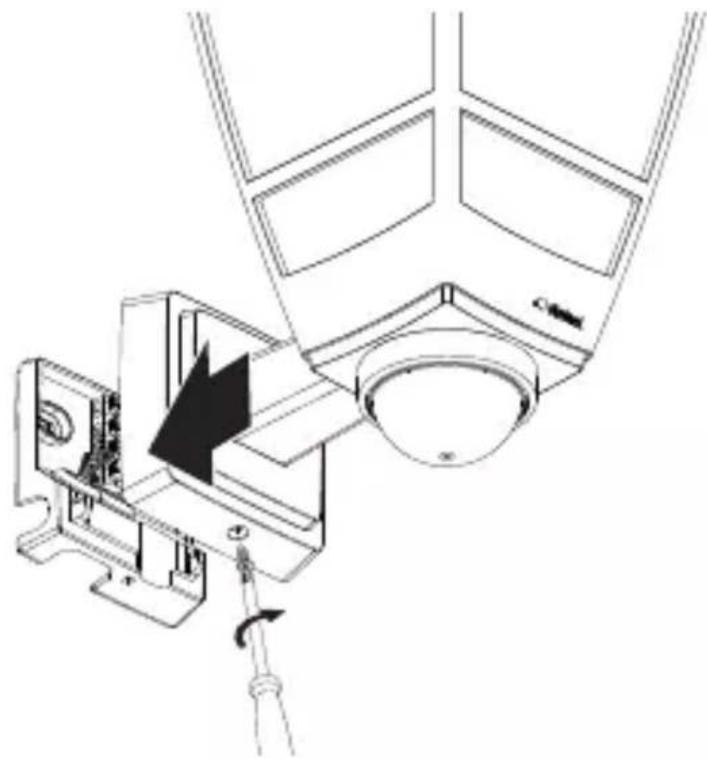

• Leuchte auf Wandhalterung montieren.
- Sicherungsschraube einschrauben.

5.16

I O

• Stromversorgung einschalten.
- Funktionen einstellen.

→„6. Funktion“

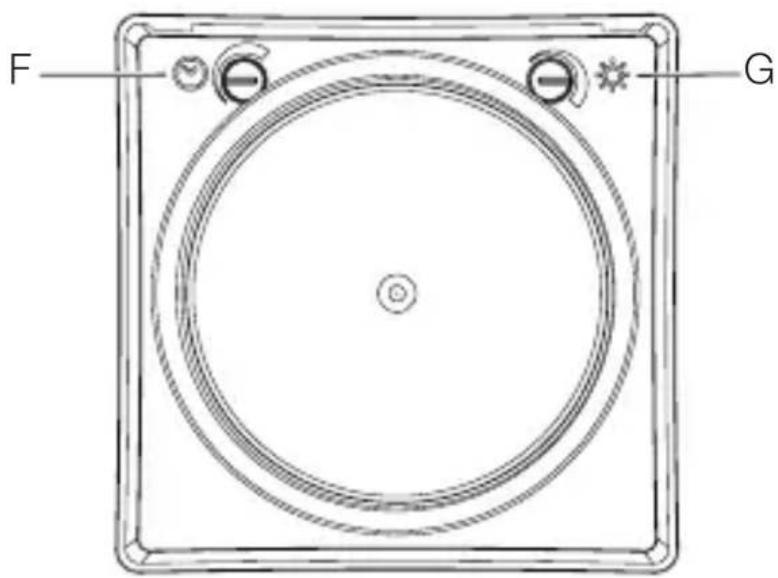

6. Funktion

L 10 S

6.1

F G

10 5 5 s 60 Min.

500 2 2000 Lux

- Einstellungen vornehmen.

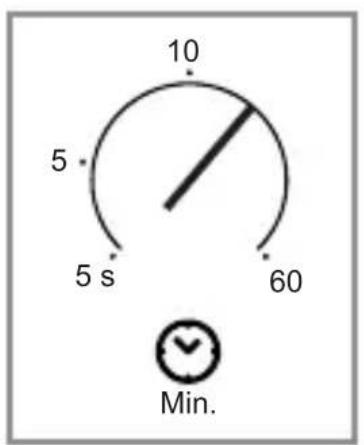

Zeiteinstellung (F)

Die Zeit (Ausschaltverzögerung) kann auf einen beliebigen Zeitraum von ca. 5 Sekunden bis maximal 60 Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein.

Hinweis: Nach dem Ausschalten der Leuchte dauert es ca. 1 Sekunde, bis wieder eine Bewegung erkannt wird. Das Leuchtmittel E27 kann sich dann bei einer Bewegung wieder einschalten.

Dämmerungseinstellung (G)

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2–2.000 Lux eingestellt werden.

Tageslichtbetrieb (helligkeitsunabhängig)

Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Werkseinstellungen

• Dämmerungseinstellung: Tageslichtbetrieb 2.000 Lux
  – Zeiteinstellung: 5 Sekunden

Justierung des L 10 S Erfassungsbereiches

Um ein versehentliches Auslösen auszuschließen oder bestimmte Gefahrenstellen gezielt zu überwachen, kann der Erfassungsbereich durch Kunststoffabdeckungen der Linse begrenzt werden. Die Kunststoffabdeckung der Linse wird in den Design-Ring eingesetzt.

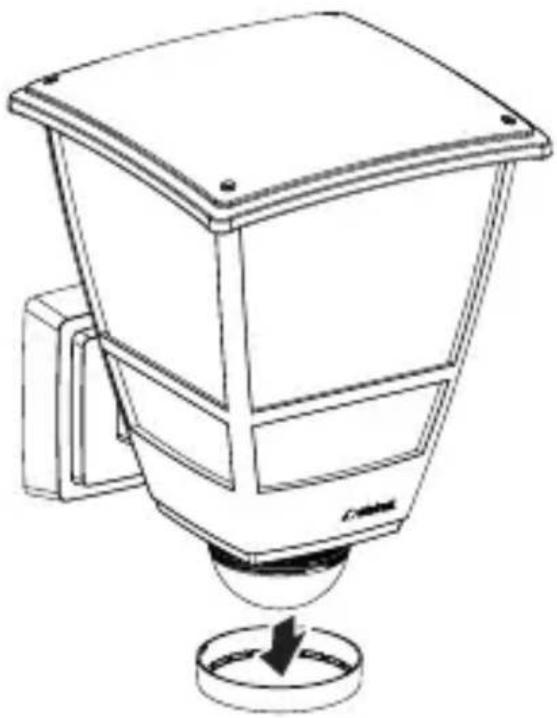

6.2

- Design-Ring von der Sensoreinheit abnehmen.

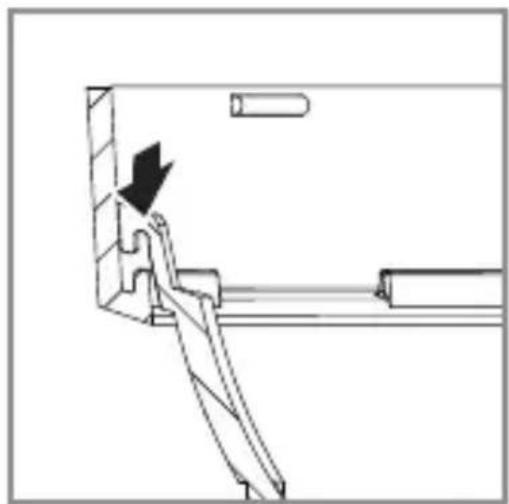

6.3

1. 2.

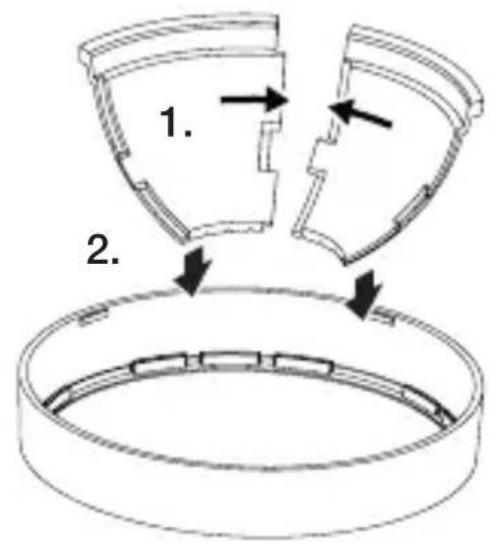

- Die gewünschte Anzahl der Kunststoffabdeckungen auf dem Design-Ring anbringen und diese miteinander verbinden.

6.4

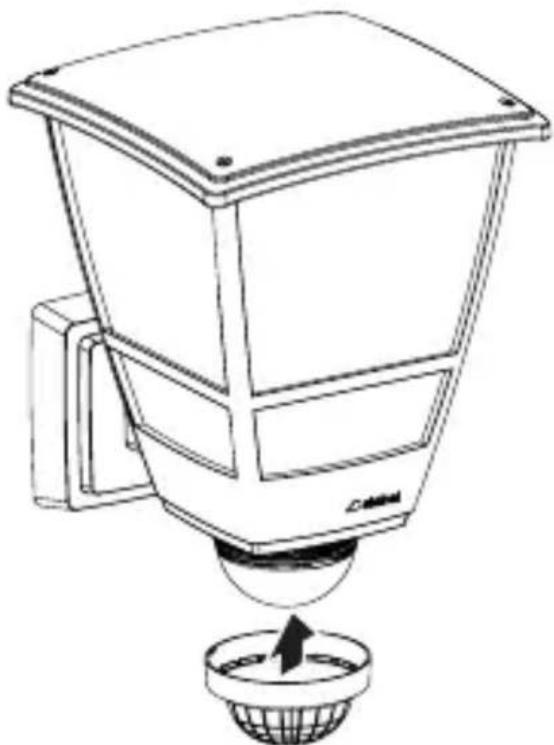

- Den Design-Ring mit den Abdeckungen wieder an der Sensoreinheit befestigen.

6.5

• Durch Drehen des Design-Rings mit den montierten Abdeckungen wird der Erfassungsbereich eingeschränkt.
• Der Erfassungsbereich kann auch durch Zuschneiden der Kunststoffabdeckungen angepasst werden.

Für die Einstellung des Erfassungsbereichs und die Durchführung des Funktionstests wird die kürzeste Zeit- und die Einstellung des Tageslichtmodus empfohlen.

7. Reinigung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

8. Entsorgung

Elektrogeräte, Batterien, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH,

Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transport-risiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

10. Technische Daten

- Abmessungen (H × B× T):

L 10 S: 255 × 175 × 224 mm

L 10: 242 × 175 × 224 mm

- Netzanschluss: 220–240 V, 50/60 Hz

– Leistung: max. 15 W / E27

– Schaltleistung L 10 S:

Glüh- / Halogenlampenlast: 1.000 W

Niederspannungshalogenlampen: 1.000 VA

Leuchtstofflampen, nicht kompensiert: 500 VA

Leuchtstofflampen, reihenkompensiert: 500 VA

Leuchtstofflampen, parallel-kompensiert: 500 VA

Leuchtstofflampen, EVG: 1.000 W

Kapazitive Belastung: 132 μF

– Montagehöhe: Optimale Montagehöhe: 2 m

– Erfassungswinkel: L 10 S: 180°

– Reichweite des Sensors in Einbauhöhe 2 m:

L 10 S: max. 7,5 m

- Dämmerungseinstellung: L 10 S: 2–2.000 lux

– Zeiteinstellung: L 10 S: 5 s – 60 min

– Schutzart: IP 44

- Umgebungstemperatur: -20 °C bis +40 °C

– Schutzklasse: //

– Schlagfestigkeit IK 03

11. Störungsbehebung

Gerät ohne Spannung.

– Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

– Leitung unterbrochen.

- Leitung mit Spannungsprüfer überprüfen.

- Kurzschluss in der Netzzuleitung.

- Anschlüsse überprüfen.

– Eventuell vorhandener Netzschalter aus.

- Netzschalter einschalten.

Gerät schaltet nicht ein.

– Dämmerungseinstellung falsch gewählt.

- Dämmerungseinstellung neu einstellen.

- Netzschalter AUS.

- Netzschalter einstellen.

– Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

- Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

- Erfassungsbereich kontrollieren und justieren.

Gerät schaltet nicht aus.

– Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerät schaltet unerwünscht ein.

– Gerät nicht bewegungssicher montiert.
- Gerät fest montieren.
– Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).
- Bereich kontrollieren.
- Bei Bedarf den Erfassungsbereich einschränken oder verändern.

GB

Contents

10. Technische gegevens

- Afmetingen (H × B × D): L 10 S: 255 × 175 × 224 mm L 10: 242 × 175 × 224 mm

- Netaansluiting: 220–240 V, 50/60 Hz

- Vermogen: max. 15 W / E27

– Eventuellt befintlig nätströmbrytare FRÅN

– Kapslingsklasse: IP 44

- Omgivelsestemperatur: -20 °C til +40 °C

– Kapslingsklasse: //

- Slagfasthet: IK 03

Tootja garantii STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksamaa

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vokietija

1× I A 1× I B
