BEDIENUNGSANLEITUNG XLED PRO Square XL S STEINEL

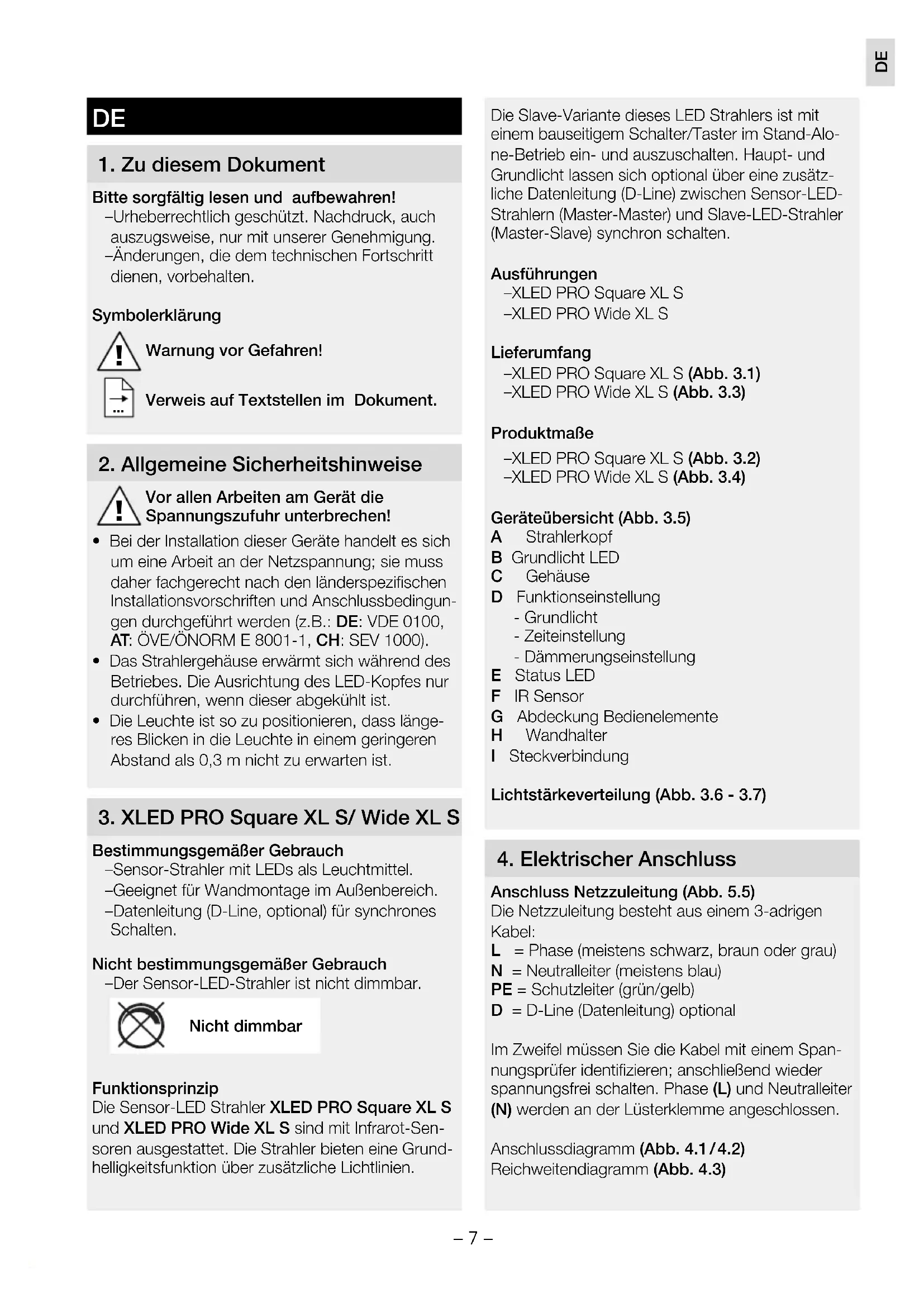

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Installation dieser Geräte handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlussbedingun- gen durchgeführt werden (z.B.: DE: VDE 0100, AT: ÖVE/ÖNORM E 8001-1, CH: SEV 1000).

• Das Strahlergehäuse erwärmt sich während des Betriebes. Die Ausrichtung des LED-Kopfes nur durchführen, wenn dieser abgekühlt ist.

• Die Leuchte ist so zu positionieren, dass länge- res Blicken in die Leuchte in einem geringeren Abstand als 0,3m nicht zu erwarten ist.

3. XLEDPROSquare XL S/ Wide XL S

Bestimmungsgemäßer Gebrauch – Sensor-Strahler mit LEDs als Leuchtmittel. – Geeignet für Wandmontage im Außenbereich. – Datenleitung (D-Line, optional) für synchrones Schalten. Nicht bestimmungsgemäßer Gebrauch – Der Sensor-LED-Strahler ist nicht dimmbar. Nicht dimmbar Funktionsprinzip Die Sensor-LED Strahler XLEDPROSquareXLS und XLEDPROWideXLS sind mit Infrarot-Sen- soren ausgestattet. Die Strahler bieten eine Grund- helligkeitsfunktion über zusätzliche Lichtlinien. Die Slave-Variante dieses LED Strahlers ist mit einem bauseitigem Schalter/Taster im Stand-Alo- ne-Betrieb ein- und auszuschalten. Haupt- und Grundlicht lassen sich optional über eine zusätz- liche Datenleitung (D-Line) zwischen Sensor-LED- Strahlern (Master-Master) und Slave-LED-Strahler (Master-Slave) synchron schalten. Ausführungen – XLEDPROSquareXLS – XLEDPROWideXLS Lieferumfang – XLEDPROSquareXLS (Abb.3.1) – XLEDPROWideXLS (Abb.3.3) Produktmaße – XLEDPROSquareXLS (Abb.3.2) – XLEDPROWideXLS (Abb.3.4) Geräteübersicht (Abb.3.5) A Strahlerkopf B Grundlicht LED C Gehäuse D Funktionseinstellung - Grundlicht - Zeiteinstellung - Dämmerungseinstellung E Status LED F IR Sensor G Abdeckung Bedienelemente H Wandhalter I Steckverbindung Lichtstärkeverteilung (Abb. 3.6 - 3.7)

4. Elektrischer Anschluss

Anschluss Netzzuleitung (Abb. 5.5) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) D = D-Line (Datenleitung) optional Im Zweifel müssen Sie die Kabel mit einem Span- nungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Lüsterklemme angeschlossen. Anschlussdiagramm (Abb.4.1 / 4.2) Reichweitendiagramm (Abb.4.3) DE– 8 – Hinweis: In die Netzzuleitung kann ein Netzschal- ter zum Ein- und Ausschalten montiert sein. Für die Funktion Dauerlicht ist dies Voraussetzung. ➜ „6. Funktion“ Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. Hinweis: Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Ausrichtung des Sensors (Abb.4.4) Die sicherste Bewegungserfassung wird erreicht, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (z.B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Montageschritte

• geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung (Abb.4.5)

• Stromversorgung abschalten (Abb.5.1)

• Sicherungsschrauben lösen (Abb.5.1)

• Gehäuse vom Wandhalter trennen (Abb.5.1)

• Bohrlöcher anzeichnen (Abb.5.2)

• Löcher bohren und Dübel einsetzen (Abb.5.3) – Unterputzmontage (Abb.5.3) – Aufputzmontage (Abb.5.4)

• Anschlusskabel anschließen (Abb.5.5)

• Gehäuse auf Wandhalter aufstecken. Auf Steck- verbindung achten (Abb.5.6)

• Sicherungsschrauben einschrauben (Abb.5.6)

• Stromversorgung einschalten (Abb.5.7)

• Abdeckung Bedienelemente öffnen (Abb.5.7)

• Einstellungen vornehmen ➜ „6. Funktion“

Werkseinstellungen Grundhelligkeit: OFF Zeiteinstellung: 5 Sekunden Dämmerungseinstellung: Tageslichtbetrieb Nachdem der Wandhalter montiert und der Netzanschluss vorgenommen ist, kann der Sensorstrahler in Betrieb genommen werden. Bei manueller Inbetriebnahme des Strahlers über den Lichtschalter schaltet dieser sich für die Einmess- phase nach 40s aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich. Funktion (Abb.6.1) Grundhelligkeit (Abb.6.1 / J) Grundhelligkeit mittels Grundlicht-LEDs ermög- licht eine geringe Beleuchtung. Erst bei Bewegung im Erfassungsbereich wird das Hauptlicht für die eingestellte Zeit geschaltet. Danach schaltet die Leuchte auf die gewählte Grundhelligkeit – OFF = kein Grundlicht – 10min = Grundlicht 10min nach Ablauf der eingestellten Zeit

“ = Grundlicht ganze Nacht Zeiteinstellung / Nachlaufzeit (Abb.6.1 / K) Die gewünschte Leuchtdauer (Hauptlicht) der Leuchte kann stufenlos von ca. 5s bis max. 15min eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet. Hinweis: Nach jedem Abschaltvorgang der Leuch- te ist eine erneute Bewegungserfassung für ca. 2s unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Dämmerungseinstellung / Ansprechschwelle (Abb.6.1 / L) Die gewünschte Ansprechschwelle des Strahlers kann stufenlos von ca. 2-1.000Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig) – Einstellregler auf gestellt = Dämmerungsbe- trieb (ca. 2Lux) Dauerlichtfunktion (Abb.6.2) Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:– 9 – Funktionen Fernbedienung:

1. Helligkeitseinstellung

2. Tageslichtbetrieb

6. Individuelle Leuchtdauer

7. Dauerlichtbetrieb

Smart Remote (optional) (EAN 4007841009151) – Steuerung per Smartphone oder Tablet – Ersetzt die Fernbedienung – Passende App laden und per Bluetooth verbinden

8. Wartung und Pflege

Dieses Produkt ist wartungsfrei. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) ge- säubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zu- geführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Sensorbetrieb: (Abb.6.2) – Licht einschalten (wenn Leuchte AUS): – Schalter 2×AUS und AN. Leuchte bleibt für die eingestellte Zeit an. – Licht ausschalten (wenn Leuchte AN): – Schalter 1×AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Dauerlichtbetrieb: (Abb.6.2) – Dauerlicht einschalten: – Schalter 4×AUS und AN. Der Strahler wird für 4 Stunden auf Dauerlicht gestellt (Status-LED AN). Anschließend geht er automatisch wieder in den Sensorbetrieb über (Status-LED AUS). – Dauerlicht ausschalten: – Schalter 1×AUS und AN. Der Strahler geht aus bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1Sekunde durchgeführt werden. Reichweiteneinstellung In Abhängigkeit von der Montagehöhe kann der Erfassungsbereich bei Bedarf optimal eingestellt werden. Die Abdeckfolie dient dazu, beliebig viele Linsensegmente abzudecken und somit die Reich- weite individuell einzuschränken. Fehlschaltungen werden ausgeschlossen oder Gefahrenstellen gezielt überwacht. – seitliche Begrenzung (Abb.6.3) – Reichweite begrenzen (Abb.6.4) Sonstiges: – Schwenkbereich Strahlerkopf (Abb.6.5 / 6.6)

7. Zubehör (optional)

Fernbedienung RC 9 (EAN 4007841007638) Zusätzliche Funktionen bietet die XLEDPROXLS durch die Nutzung der Fernbedienung RC 9. Die optionale Fernbedienung RC 9 erleichtert die Installation von größeren Beleuchtungsanlagen, da nicht mehr jede Leuchte vor der Installation einge- stellt werden muss. Es können mit der Fernbedie- nung beliebig viele Strahler gesteuert werden. DE– 10 –

10. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unter-nehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätig-keit handelt.Herstellergarantie der STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitäts-ansprüche. Aus diesem Grund leisten wir als Her-steller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garan-tiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innenleuchten be-trägt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge-brauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, • bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistun-gen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kauf-datums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, dieSTEINEL Vertrieb GmbH – Reklamations abteilung–, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewah-ren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

11. Technische Daten

Abmessungen (H×B×T) XLEDPROSquareXLS: 230×178×130 mm XLEDPROWideXLS: 188×265×126 mm Netzspannung 220-240 V / 50/60 Hz Leistungsaufnahme (P

) 0,27W Projizierte Fläche XLEDPROSquareXLS: 362cm

Farbtemperatur 3.900 K (neutralweiß) Farbwiedergabeindex R

= 80 Farbkonsistenz SDCM Anfangswert 3 Mittlere Bemessungslebensdauer L70B50 bei 25°C: 50.000Stunden Lichtstärkeverteilung XLED PRO Square XL S: XLED PRO Wide XL S:

90°90°180° 0° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 XLED PRO Square XLED PRO Square XL XLED PRO Wide XLED PRO Wide XL Sensortechnik PIR (Passiv-Infrarot) Grundlicht 10min, 30min (über RC 9), ganze Nacht Erfassungsreichweite 12m (Montagehöhe 2m bis max. 6m) Erfassungswinkel 240° Schwenkbereich 0-90° vertikal 360°horizontal Zeiteinstellung 5s - 15min (Einstellregler) 5s - 60min (Smart Remote) 10s - 15min (RC 9) Dämmerungseinstellung 2-1.000 Lux (Poti) 2-1.000 Lux stufenlos (Smart Remote) 2, 10, 30, 50, 100 Lux, Tageslichtbetrieb (RC 9) Programmeinstellung OFF = kein Grundlicht, 10min, ganze Nacht (Poti) OFF, 10min bis 30min, ganze Nacht (Smart Remote) Dauerlicht 4 h einstellbar (Taster, RC 9, Smart Remote) Schutzart IP 54 Schutzklasse I Schlagfestigkeit IK03 Umgebungstemperatur -20°C bis +40°C DE– 12 – Störung Ursache Abhilfe Sensor-LED-Strahler ohne Spannung n Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen n Kurzschluss n Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen n Anschlüsse überprüfen Sensor-LED-Strahler schaltet nicht ein n bei Tagesbetrieb, Dämmerungsein- stellung steht auf Nachtbetrieb n Netzschalter AUS n Sicherung hat ausgelöst n Erfassungsbereich nicht gezielt eingestellt n neu einstellen n Einschalten n Sicherung einschalten, tauschen, evtl. Anschluss überprüfen n neu justieren Sensor-LED-Strahler schaltet nicht aus n dauernde Bewegung im Erfas- sungsbereich n Bereich kontrollieren und evtl. neu justieren bzw. abdecken Sensor-LED-Strahler schaltet immer EIN/AUS n Tiere bewegen sich im Erfassungs- bereich n Sensor gezielt abdecken; Bereich umstellen bzw. abdecken Sensor-LED-Strahler schaltet unerwünscht ein n Wind bewegt Bäume und Sträu- cher im Erfassungsbereich n Erfassung von Autos auf der Straße n plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilato- ren, offenen Fenstern n Sensor-LED-Strahler schwankt (bewegt sich) durch z.B. Windböen oder starken Niederschlag n Sensor gezielt abdecken n Sensor gezielt abdecken n Bereich verändern, Montageort verlegen n Sensor-LED-Strahler auf einen festen Untergrund montieren

12. Betriebsstörungen– 13 –

11. Technische gegevens

• Foretag indstillinger ➜ "6. Funktion"

1. Lysstyrkeinnstilling

CN11008128911/2021 Technische Änderungen vorbehalten. / Subject to technical modification without notice. STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact
