| Termék típusa | Érzékelős LED-es projektor |
| Márka | Steinel |
| Modell | XLED PRO Square XL S |
| Méretek (M × Sz × Mé) | 230 × 178 × 130 mm |
| Tápfeszültség | 220-240 V / 50/60 Hz |
| Felvett teljesítmény | 47 W |
| Fényáram | 3770 lm |
| Fényhasznosítás | 80 lm/W |
| Színhőmérséklet | 3900 K (semleges fehér) |
| Színvisszaadási index | Ra = 80 |
| Érzékelési szög | 240° |
| Érzékelő hatótávolsága | 12 m (beépítési magasság 2-6 m) |
| Védettségi fokozat | IP54 |
| Védelmi osztály | I |
| Ütésállóság | IK03 |
| Környezeti hőmérséklet | -20 °C és +40 °C között |
| Fő funkciók | PIR mozgásérzékelés, állítható éjszakai fény (KI/10 perc/éjszaka), késleltetés 5 mp-15 perc, bekapcsolási küszöb 2-1000 lux, kényszerkapcsolás 4 óra, állítható 0-90° függőlegesen, 360° vízszintesen |
| Átlagos élettartam | 50 000 óra (L70B50 25°C-on) |
| Gyártói garancia | 5 év |
| Karbantartás és tisztítás | A lencsét nedves törlőkendővel tisztítsa, tisztítószer nélkül |
| Javíthatóság | A fényforrás nem cserélhető; hiba esetén a teljes projektort ki kell cserélni |
Gyakran ismételt kérdések - XLED PRO Square XL S STEINEL
Felhasználói kérdések a következőről XLED PRO Square XL S STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét XLED PRO Square XL S - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. XLED PRO Square XL S márka STEINEL.
HASZNÁLATI ÚTMUTATÓ XLED PRO Square XL S STEINEL

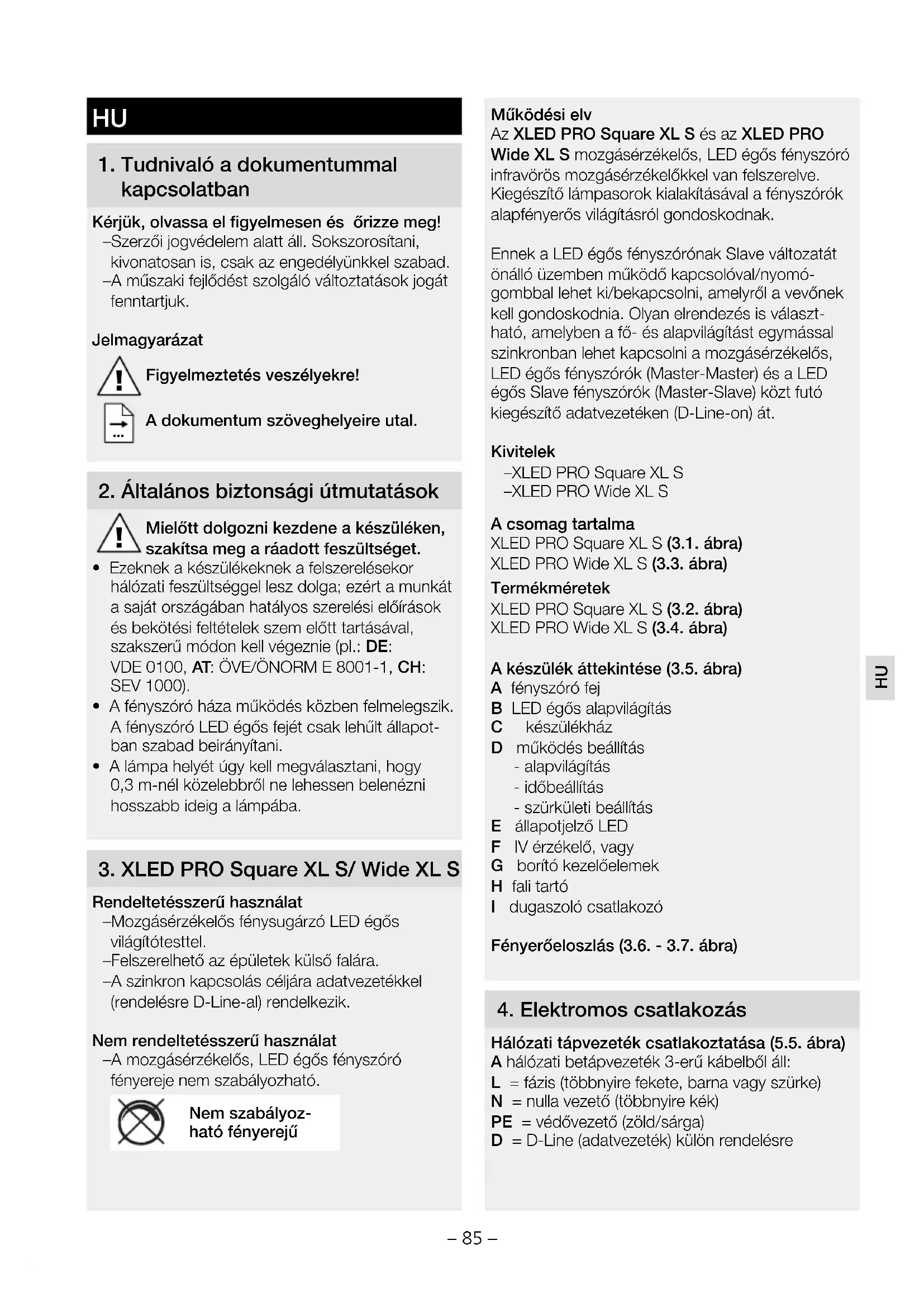

HU ..... 85 A szöveges utasításokat tartsa meg!
1. Tudnivaló a dokumentummal kapcsolatban
Kérjük, olvassa el figyelmesen és órizze meg!
-Szerzói jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. -A műszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Jelmagyarázat
Figyelmeztetés veszélyekre!
A dokumentum szöveghelyeire utal.
2. Általános biztonsági útmutatások
Mielőtt dolgozni kezdene a készüléken, szakítsa meg a ráadott feszültséget.
- Ezeknek a készülékeknek a felszerelésekor hálózati feszültséggel lesz dolga; ezért a munkát a saját országában hatályos szerelési előírások és bekötési feltételek szem előtt tartásával, szakszerű módon kell végeznie (pl.: DE: VDE 0100, AT: ÖVE/ÖNORM E 8001-1, CH: SEV 1000).
- A fényszóró háza működés közben felmelegszik. A fényszóró LED égős fejét csak lehült állapotban szabad beirányítani.
- A lámpa helyét úgy kell megválasztani, hogy 0,3 m-nél közelebbről ne lehessen belenézni hosszabb ideig a lámpába.
Rendeltetésszerű használat
-Mozgásérzékelős fénysugárzó LED égős világítótesttel.
-Felszerelhető az épületek külső falára.
-A szinkron kapcsolás céljára adatvezetékkel (rendelésre D-Line-al) rendelkezik.
Nem rendeltetésszerű használat
-A mozgásérzékelős, LED égős fényszóró fényereje nem szabályozható.
Nem szabályoz- ható fényerejű
Működési elv
Az XLED PRO Square XL S és az XLED PRO
Wide XL S mozgásérzékelős, LED égős fényszóró infravörös mozgásérzékelőkkel van felszerelve. Kiegészítő lámpasorok kialakításával a fényszórók alapfényerős világításról gondoskodnak.
Ennek a LED égős fényszórónak Slave változatát önálló üzemben működő kapcsolóval/nyomógombal lehet ki/bekapcsolni, amelyról a vevőnek kell gondoskodnia. Olyan elrendezés is választ-ható, amelyben a fő- és alapvilágítást egymással szinkronban lehet kapcsolni a mozgásérzékelős, LED égős fényszórók (Master-Master) és a LED égős Slave fényszórók (Master-Slave) közt futó kiegészítő adatvezetéken (D-Line-on) át.
Kivitelek
-XLED PRO Square XL S
-XLED PRO Wide XL S
A csomag tartalma
XLED PRO Square XL S (3.1. ábra)
XLED PRO Wide XL S (3.3. ábra)
Termékméretek
XLED PRO Square XL S (3.2. ábra)
XLED PRO Wide XL S (3.4. ábra)
A készülék áttekintése (3.5. ábra)
A fényszóró fej
B LED égős alapvilágítás
C készülékház
D működés beállítás
- alapvilágítás
- időbeállítás
- szürkületi beállítás
E állapotjelző LED
F IV érzékelő, vagy
G borító kezelőelemek
H fali tartó
I dugaszoló csatlakozó
Fényerőeloszlás (3.6. - 3.7. ábra)
4. Elektromos csatlakozás
Hálózati tápvezeték csatlakoztatása (5.5. ábra)
A hálózati betápvezeték 3-erű kábelből áll:
L = fázis (többnyire fekete, barna vagy szürke)
N = nulla vezető (többnyire kék)
PE = védővezető (zöld/sárga)
D = D-Line (adatvezeték) külön rendelésre
Kétség esetén a kábeleket feszültségvizsgáló segítségével azonosítania kell; utána újra feszült-ségmentesíteni kell azokat. A fázist (L) és a nulla vezetőt (N) a sorkapocsra csatlakoztatjuk.
Bekötési rajz (4.1./4.2. ábra)
Hatótávolsági rajz (4.3. ábra)
Tudnivaló: A hálózati betápvezetékbe természete- sen ki-és bekapcsolásra szolgáló hálózati kapcsoló is szerelhető. A folyamatos világítási művelet használatának ez előfeltétele → "6. Működés"
Fontos!
A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítani kell az egyes kábeleket, és újból össze kell kötni őket.
Tudnivaló: A lámpa fényforrását nem lehet cserélni. Amennyiben a fényforrást cserélni kell (mert pl. az élettartamának végére ért), a teljes lámpát le kell cserélni.
- Minden alkatrészt ellenőrizzen sérülés szem- pontjából.
- Sérülések esetén ne vegye használatba a terméket
- Az érzékelő beirányítása (4.4. ábra)
A mozgás érzékelése akkor a legbiztosabb, ha a készüléket a mozgáshoz képest oldalirányban helyezi el, és az érzékelő látóterét nem korlátozzák akadályok (pl. fák, falak stb.).
A szerelés lépései
- A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket (4.5. ábra)
- Kapcsolja le az áramellátást (5.1. ábra)
- A rögzítő csavarokat lazítsa meg (5.1. ábra)
- A házat vegye le a fali tartóról (5.1. ábra)
• A furatok helyét rajzolja be (5.2. ábra) - A furatokat fúrja ki, és rakjon beléjük tiplit (5.3. ábra).
–Felszerelés vakolat alá (5.3. ábra)
–Felszerelés vakolatra (5.4. ábra)
- Csatlakoztassa a csatlakozókábelt (5.5. ábra)
- A házat húzza rá a fali tartóra. Ügyeljen a duga- szoló csatlakozóra (5.6. ábra)
- A rögzítő csavarokat csavarja be (5.6. ábra)
- Az áramellátást kapcsolja be (5.7. ábra)
- A kezelőelemeket takaró borítást nyissa fel (5.7. ábra)
- Végezze el a beállításokat → "6. Működés"
6. Működés
Gyári beállítások
Alapfényerő: kikapcsolva (OFF)
Időbeállítás: 5 másodperc
Szürkületi beállítás: nappali üzem
Miután felszerelte a fali tartót, és bekötötte a hálózati csatlakozást, üzembe helyezheti a mozgásérzékelős fényszórót. Amint a világításkapcsolóval működésbe helyezte a fényszórót, az a kb. 40 mp-es bemérési időszak végén kikapcsol, majd azt követően mozgásérzékelős üzemben működik tovább. A világításkapcsoló ismételt működtetése nem szükséges.
Működés (6.1. ábra)
Alapfényerő (6.1. /J ábra)
Az alapvilágítást szolgáló LED égők alapfényereje gyenge megvilágítást tesz lehetővé. A fő fényerő csak akkor kapcsol be a beállított ideig, ha az érzékelő mozgást érzékel az érzékelési területen. Utána a lámpa a választott alapfényerőre kapcsol vissza.
-OFF = nincs alapvilágítás
- 10 perc = a beállított idő leteltét követően alapvilágítás 10 percig
-“” = alapvilágítás egész éjszaka
Időbeállítás / utánvilágítási idő (6.1. /K. ábra)
A lámpa kívánt világítási idejét (a fő világítást) fokozatmentesen lehet beállítani kb. 5 mp és max. 15 perc közötti értékre. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik.
Tudnivaló: Valahányszor kikapcsol a lámpa, a mozgás újbóli érzékelése kb. 2 mp-re megszakad. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.
Szürkületi beállítás / megszólalási küszöb (6.1. /L. ábra)
A fényszóró kívánt megszólalási küszöb értéke kb. 2 lux-tól 1000 lux-ig fokozatmentesen állítható.
-Szabályzó gomb ⚙️ állásra állítva = nappali üzem (világosságtól függetlenül) -Szabályzó gomb ⚙️ állásra állítva = szürkületi üzem (kb. 2 lux)
Folyamatos világítási művelet (6.2. ábra)
Ha a hálózati betápvezetékben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők:
Mozgásérzékelős üzem (6.2. ábra)
- Világítás bekapcsolása (ha a lámpa ki volt kapcsolva):
-Kapcsoló 2 × Kl és BE. A lámpa a beállított időre bekapcsolva marad.
- Világítás kikapcsolása (ha a lámpa be volt kapcsolva):
-Kapcsoló 1 × Kl és BE. A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.
Folyamatos világítási üzem (6.2. ábra)
-Folyamatos világítás bekapcsolása:
-Kapcsoló 4 × KI és BE. A lámpa 4 órán át folyamatosan világítani fog (az állapotjelző LED világít). Utána automatikusan ismét a mozgásér-zékelős üzemre kapcsol át (az állapotjelző LED elalszik).
-Folyamatos világítás kikapcsolása:
-Kapcsoló 1 × Kl és BE. A fényszóró elalszik, ill. mozgásérzékelős üzemre kapcsol át.
Fontos! A kapcsolásokat 0,2 és 1 másodperc közötti időtartam alatt kell elvégezni.
Hatótávolság beállítás
A szerelési magasságtól függően az érzékelési terület szükség szerint a legmegfelelőbb módon beállítható. A takarófólia arra szolgál, hogy a lencse tetszőleges számú szegmensét le lehessen takarni vele, és így a hatótávolságot egyéni igény szerint be lehessen határolni. A téves kapcsolások lehetősége kizárható, vagy a veszélyes helyeken a mozgások célzottan figyelemmel kísérhetők.
–behatárolás oldalirányban (6.3. ábra)
-A hatótávolság behatárolása (6.4. ábra)
Egyebek:
-A fényszóró fej elfordítási tartománya (6.5./6.6. ábra)
7. (Rendelhető) tartozékok
RC 9 távirányító (EAN 4007841007638)
Az RC 9 távirányító használata révén az XLED PRO XL S-del további műveletek is elérhetők.
A rendelhető RC 9 távirányító megkönnyíti a nagyobb világító berendezések beszerelését, mivel a beszerelés előtt immár nem kell minden egyes lámpát külön-külön beállítani. A távirányítóval tet-szőleges számú fényszórót lehet vezérelni.
A távirányító műveletei:
- Fényerő beállítás
- Nappali üzem
- Éjszakai üzem
- Betanító üzem
- Idő beállítás
- Egyéni világítási időtartamok
- Folyamatos világítási üzem
- Telepítő üzem
8. Ápolás és karbantartás
Ez a termék nem igényel karbantartást.
Az érzékelő lencséje szennyeződés esetén nedves ruhával (tisztítószer nélkül) tisztítható meg.
Fontos: A vezérlőmű nem cserélhető.
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.
10. Gyári garancia
Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.
Jótállási igények érvényesítése
Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget. A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.
Amennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat ben-nünket a +36/1/3193064 szervizvonal számon.
További információk: http://www.stinel.de
11. Műszaki adatok
Méretek (Ma × Szé × Mé) XLED PRO Square XL S: 230 × 178 × 130 mm XLED PRO Wide XL S: 188 × 265 × 126 mm
Hálózati feszültség 220-240 V / 50/60 Hz
Teljesítményfelvétel (P _on ) XLED PRO Square XL S: 47 W XLED PRO Wide XL S: 45 W
Fényáram XLED PRO Square XL S: 3770 lm XLED PRO Wide XL S: 3489 lm
Hatásfok XLED PRO Square XL S: 80 lm/W XLED PRO Wide XL S: 78 lm/W
Standby érzékelő (P _sb ) 0,27 W
Besugárzott felület XLED PRO Square XL S: 362 cm XLED PRO Wide XL S: 403 cm²
Színhőmérséklet 3 900 K (semleges fehér)
Színvisszaadási index R _a=80
Színkonzisztencia SDCM Kiindulási érték 3
Közepes mérési élettartam L70B50 25 °C esetén: 50 000 óra
Fényerőeloszlás XLED PRO Square XL S: XLED PRO Wide XL S:
| Mozgásérzékelős technika | PIR (Passzív infravörös) |
| Alapfény | 10 perc, 30 perc (RC 9-cel), egész éjjel |
| Érzékelési hatótávolság | 12 m (szerelési magasság 2 m - max. 6 m) |
| Érzékelési szög | 240° |
| Elfordítási tartomány | 0 - 90° függőleges360° vízszintes |
| Időbeállítás | 5 s - 15 perc (szabályozógomb)5 s - 60 perc (Smart Remote)10 s - 15 perc (RC 9) |
| Alkonykapcsoló-beállítás | 2 - 1000 lux (potméter)2 - 1000 lux fokozatmentes (Smart Remote)2, 10, 30, 50, 100 lux, nappali üzem (RC 9) |
| Program beállítás | OFF = alapvilágítás nincs, 10 percig van, egész éjszaka van (potméterrel)OFF, 10 - 30 percig van, egész éjszaka van (Smart Remote) |
| Folyamatos világítás | 4 órára beállítható (nyomógomb, RC 9, Smart Remote) |
| A védelem fajtája | IP 54 |
| Védelmi osztály | I |
| Ütésállóság | IK03 |
| Környezeti hőmérséklet | -20 °C és +40 °C között |
12. Üzemzavarok
Zavar Oka Elhárítása
| A mozgásérzékelős, LED égős fényszóró nem kap feszültséget | ■ biztosíték kioldott, nincs bekapcsolva, vezeték megszakadt■ rövidzárlat | ■ kapcsolja be a biztosítékot, cserélje; kapcsolja be a hálózati kapcsolót; ellenőrizze a vezetéket a feszültségellenőrzővel■ csatlakozókat ellenőrizni |
| A mozgásérzékelős, LED égős fényszóró nem kapcsol be | ■ nappali üzemnél a szürkületi ér-ték éjszakai üzemre van beállítva■ hálózati kapcsoló kikapcsolva■ kioldott a biztosíték■ érzékelési tartomány nincs célzottan beállítva | ■ újrabeállítani■ bekapcsolni■ új biztosító, esetleg csatlakozást átvizsgálni■ újrabeszabályozni |
| A mozgásérzékelős, LED égős fénysugárzó nem kapcsol ki | ■ folyamatos mozgás az érzékelési területen | ■ érzékelési tartományt ellenőrizni, és esetleg újra beszabályozni, ill. letakarni |
| A mozgásérzékelős, LED égős fényszóró mindig KI/BE kapcsol | ■ állatok mozognak az érzékelési területen | ■ érzékelőt célirányosan letakarni; az érzékelési tartományt átállíta-ni, ill. letakarni |
| A mozgásérzékelős, LED égős fényszóró szükségtelenül bekap-csol | ■ az érzékelési területen szél mozgatja a fákat és bokrokat■ az utcán elhaladó autók érzé-kelése■ az időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablako-kon át kiáramló levegő miatt a hőmérséklet hirtelen változik■ a mozgásérzékelős, LED égős fényszóró kitér (mozog) pl. szél-lökések, vagy erős csapadék hatására | ■ érzékelőtcélirányosan letakarni■ érzékelőtcélirányosan letakarni■ tartománytmegváltoztatni, a felszerelés helyét áthelyezni■ a mozgásérzékelős, LED égős fényszórót szilárd aljzatra felszerelni |
