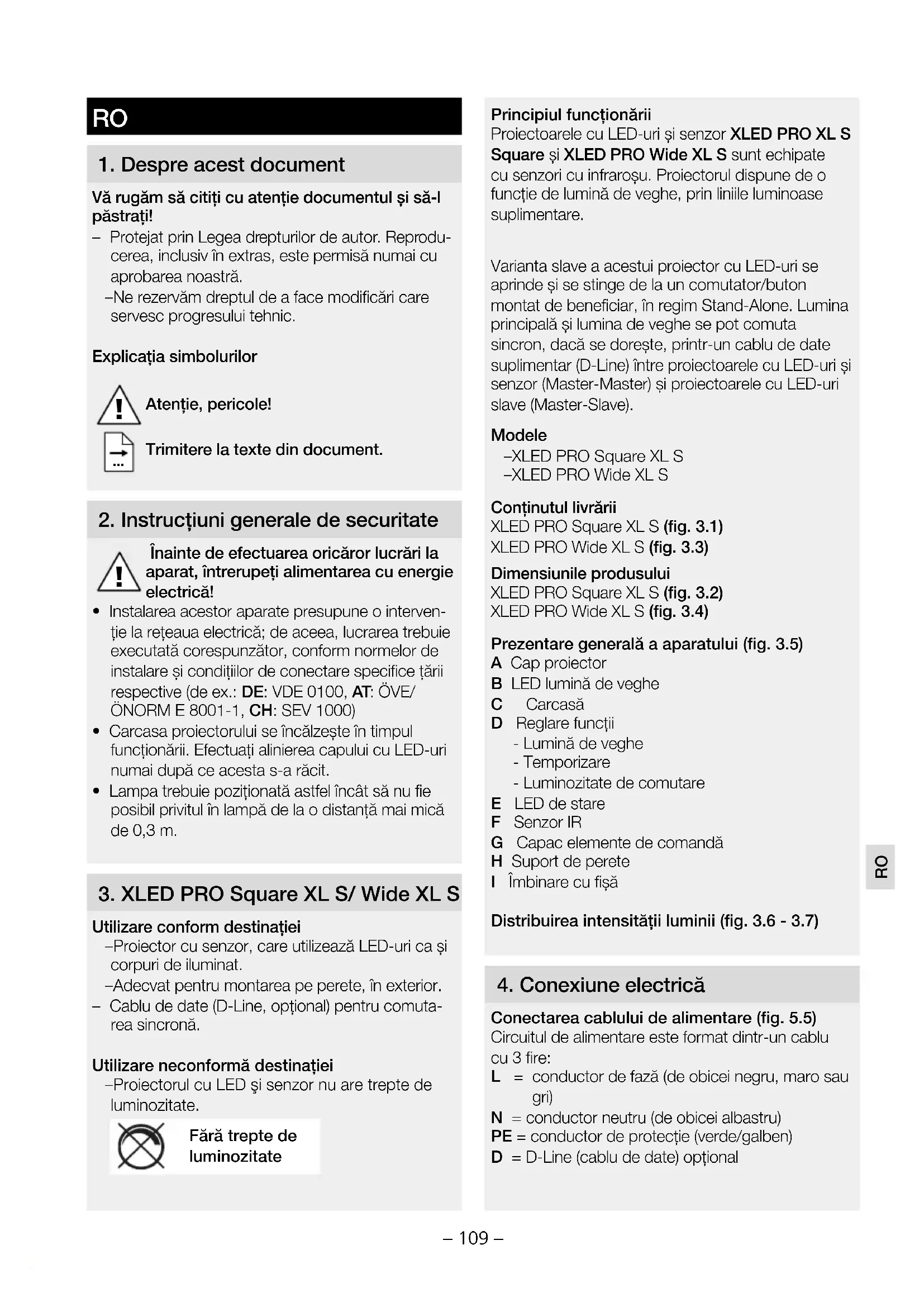

MANUAL DE UTILIZARE XLED PRO Square XL S STEINEL
RO .....109 Respectați instrucțiunile următoare!
1. Despre acest document
Vă rugăm să citiți cu atenție documentul și să-l păstrați!
- Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
-Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!
- Instalarea acestor aparate presupune o intervenție la rețeaua electrică; de aceea, lucrarea trebuie executată corespunzător, conform normelor de instalare și condițiilor de conectare specifice țării respective (de ex.: DE: VDE 0100, AT: ÖVE/ÖNORM E 8001-1, CH: SEV 1000)
- Carcasa proiectorului se încălzește în timpul funcționării. Efectuați alinierea capului cu LED-uri numai după ce acesta s-a răcit.
- Lampa trebuie poziționată astfel încât să nu fie posibil privitul în lampă de la o distanță mai mică de 0,3 m.
Utilizare conform destinatiei
-Proiector cu senzor, care utilizează LED-uri ca și corpuri de iluminat.
–Adecvat pentru montarea pe perete, în exterior.
- Cablu de date (D-Line, optional) pentru comutarea sincronă.
Utilizare neconformă destinației
-Proiectorul cu LED și senzor nu are trepte de luminozitate.
Fără trepte de luminozitate
Principiul funcționării
Proiectoarele cu LED-uri și senzor XLED PRO XL S
Square și XLED PRO Wide XL S sunt echipate cu senzori cu infraroșu. Proiectorul dispune de o funcție de lumină de veghe, prin liniile luminoase suplimentare.
Varianta slave a acestui proiector cu LED-uri se aprinde și se stinge de la un comutator/buton montat de beneficiar, în regim Stand-Alone. Lumina principală și lumina de veghe se pot comuta sincron, dacă se dorește, printr-un cablu de date suplimentar (D-Line) între proiectoarele cu LED-uri și senzor (Master-Master) și proiectoarele cu LED-uri slave (Master-Slave).
Modele
-XLED PRO Square XL S
-XLED PRO Wide XL S
Conținutul livrării
XLED PRO Square XL S (fig. 3.1)
XLED PRO Wide XL S (fig. 3.3)
Dimensiunile produsului
XLED PRO Square XL S (fig. 3.2)
XLED PRO Wide XL S (fig. 3.4)
Prezentare generală a aparatului (fig. 3.5)
A Cap projector
B LED lumină de veghe
C Carcasă
D Reglare funcții
- Lumină de veghe
- Temporizare
- Luminozitate de comutare
E LED de stare
F Senzor IR
G Capac elemente de comandă
H Suport de perete
I Îmbinare cu fişă
Distribuirea intensității luminii (fig. 3.6 - 3.7)
4. Conexiune electrică
Conectarea cablului de alimentare (fig. 5.5)
Circuitul de alimentare este format dintr-un cablu cu 3 fire:
L = conductor de fază (de obicei negru, maro sau gri)
N = conductor neutru (de obicei albastru)
Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune; după aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul neutru (N) se conectează la blocul terminal.
Schemă de conectare (fig. 4.1/4.2)
Diagrama razei de actiune (fig. 4.3)
Indicatie: Pe cablul de alimentare poate fi montat un întrerupător de rețea, pentru activare și dezactivare. Aceasta este o condiție indispensabilă pentru funcția Iluminat continuu → „6. Funcții“
Important: Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranțe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte.
Indicatie: Sursa de lumină a acestei lămpi nu se poate înlocui. În cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.
- Verificați toate componentele pentru a constata dacă prezintă deteriorări.
- Nu puneti în funcțiune produsul dacă prezintă deteriorări.
• Orientarea senzorului (fig. 4.4)
Cea mai sigură detectare a mișcării se obține atunci când aparatul este montat lateral față de direcția de mers și nu există obstacole (de exemplu copaci, ziduri etc.) care să împiedice vizibilitatea senzorului.
Etapele montării
- Alegeti un loc adecvat pentru montare, tinând cont de raza de actiune și de detectarea mișcării (fig. 4.5)
- Opriti alimentarea cu curent (fig. 5.1)
- Desfaceti şuruburile de siguranță (fig. 5.1)
- Desprindeți carcasa din suportul de perete (fig. 5.1)
-
Marcati locul unde vor fi găurile (fig. 5.2)
-
Faceți găurile și introduceți diblurile (fig. 5.3)
- Montaj sub tencuială (fig. 5.3)
- Montaj pe tencuială (fig. 5.4)
• Racordati cablul de conexiune (fig. 5.5) - Introduceți carcasa pe suportul de perete. Atenție la îmbinarea cu fișă (fig. 5.6)
- Înşurubați şuruburile de siguranță (fig. 5.6)
- Porniți alimentarea cu curent (fig. 5.7)
- Deschideti capacul elementelor de comandă (fig. 5.7)
• Realizați reglajele → „6. Funcționarea“
6. Functionarea
Reglaje din fabrică
Lumină de veghe: OFF
Temporizare: 5 secunde
Reglarea luminozității de comutare: regim de lumină naturală
După montarea suportului de perete și realizarea co-nexiunii la rețea, proiectorul cu senzor poate fi pus în funcțiune. Dacă proiectorul este pus în funcțiune manual prin intermediul întrerupătorului de lumină, acesta se decuplează pentru faza de reperare după 40 de s, după care este activ pentru funcționarea cu senzor. Nu este necesară o nouă acționare a întrerupătorului.
Functionare (fig. 6.1)
Lumină de veghe (fig. 6.1/J)
Lumina de veghe dată de LED-ul pentru lumina de bază permite un iluminat cu intensitate slabă. Abia când se detectează mișcare în domeniul de detectie se comută lumina principală pentru intervalul setat. Ulterior lampa trece pe lumina de veghe selectată
-OFF = fără lumină de veghe
- 10 min = lumină de veghe 10 min după expirarea intervalului setat
-“ = lumină de veghe întreaga noapte
Temporizare / interval de continuare a funcționării (fig. 6.1/K)
Durata de iluminare dorită a lămpii (lumina principală) poate fi reglată continuu de la circa 5 secunde la maxim 15 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.
Notă: După fiecare stingere a lămpii, o nouă de- tectare de mișcare este întreruptă pentru circa 2 s. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.
Reglarea luminozității de comutare / prag de declanșare (fig. 6.1/L)
Pragul dorit de comutare al projectorului poate fi reglat continuu de la cca. 2 la 1000 lucsi.
-Buton poziționat pe: = regim de lumină naturală (independent de luminozitate) -Buton poziționat pe: = regim în funcție de luminozitatea ambientală (cca. 2 lucși)
Funcția de iluminat continuu (fig. 6.2)
Dacă se montează în circuit și un întrerupător de la rețea, pe lângă funcțiile simple de conectare și de-conectare mai sunt disponibile și următoarele funcții:
Regim de functionare cu senzor: (fig. 6.2)
- Aprinderea luminii (când lampa este STINSA):
-Întrerupător 2 × STINGERE și APRINDERE. Lumina rămâne aprinsă pe perioada de timp predefinită.
- Stingerea luminii (când lampa este APRINSĂ):
-Întrerupător 1 × STINGERE și APRINDERE. Lampa se stinge, respectiv trece în regimul de funcționare cu senzor
Regim de iluminat continuu: (fig. 6.2)
-Apăsați pe întrerupător de 4 × STINGERE și APRINDERE. Proiectorul rămâne aprins continuu timp de 4 ore (LED-ul de stare APRINS). Ulterior revine automat la regimul de funcționare cu senzor (LED-ul de stare STINS).
-Stingerea luminii continue:
-Întrerupător 1 × STINGERE și APRINDERE. Proiectorul se stinge, respectiv trece în regim de functionare cu senzor.
Important: Operațiile de comutare trebuie efectuate în intervalul de 0,2 - 1 secundă.
Dacă este necesar, domeniul de detectie se poate regla în mod optim, în funcție de înălțimea de montaj. Folia de acoperire are rolul de a acoperi cât mai multe segmente ale lentilei și implicit de a limita raza de acțiune în mod individual. Comutările eronate sunt excluse, iar locurile periculoase sunt suprave-gheate exact acolo unde este necesar.
- Limitare laterală (fig. 6.3)
- Limitarea razei de acțiune (fig. 6.4)
Altele:
- Zona de pivotare a capului proiectorului (fig. 6.5/6.6)
7. Accesorii (optionale)
Telecomandă RC9 (EAN 4007841007638)
XLED PRO XL S oferă funcții suplimentare prin utilizarea telecomenzii RC 9. Telecomanda opțională RC 9 ușurează instalarea sistemelor de iluminat de dimensiuni mai mari, întrucât nu mai este necesară reglarea fiecărei lămpi în parte înainte de instalare. Cu telecomanda pot fi comandate oricâte proiectoare se dorește.
Funcții telecomandă:
- Reglarea luminozității
- Regim lumină naturală
- Regim de noapte
- Modul de învățare
- Temporizare
- Durată de iluminare individuală
- Regim de functionare cu lumină continuă
- Mod de instalare
- Reset
Telecomandă Smart (opțional)
(EAN 4007841009151)
-Comandă prin smartphone sau tabletă
-Înlocuiește telecomanda
-Încărcați aplicația adecvată și conectați prin bluetooth
8. Întreținere și îngrijire
Acest produs nu necesită lucrări de întreținere. Dacă se murdărește, lentila de detectie poate fi curățată cu ajutorul unei cârpe umede (fără detergent).
Important: Aparatul de comandă nu se poate înlocui.
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
10. Garanția de producător
În calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclamarea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professo nal. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafețelor acestora.
Solicitarea garanției
Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitanța originală care trebuie să conțină data cumpărării și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud. Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitanța până la expirarea termenului de garanție. STEINEL nu suportă costurile de transport și nu își asumă riscurile asociate transportului pentru returnarea produselor.
Informații privind solicitarea unei prestații în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10
Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.
Mai multe informații: http://www.steinel.ro
| 11. Date tehnice | ||
| Dimensiuni (înălțime × lățime × adâncime) | XLED PRO Square XL S: 230 × 178 × 130 mmXLED PRO Wide XL S: 188 × 265 × 126 mm | |
| Tensiune de alimentare 220-240 V / 50/60 Hz | ||
| Consum de putere (P on) XLED PRO Square XL S: 47 WXLED PRO Wide XL S: 45 W | ||
| Flux luminos XLED PRO Square XL S: 3.770 ImXLED PRO Wide XL S: 3.489 Im | ||
| Eficientă XLED PRO Square XL S: 80 lm/WXLED PRO Wide XL S: 78 lm/W | ||
| Standby senzor (P sb) 0,27 W | ||
| Suprafața de proiectie XLED PRO Square XL S: 362 cm2XLED PRO Wide XL S: 403 cm2 | ||
| Temperatura culorii 3.900 K (alb neutru) | ||
| Indice de redare a culorilor Ra = 80 | ||
| Consistența culorii SDCM Valoare inițială 3 | ||
| Durata medie de viață nominală L70B50 la 25°C: 50.000 ore | ||
| Distribuirea intensității luminii XLED PRO Square XL S: XLED PRO Wide XL S: | ||
 |  | |
| Tehnologie senzori | PIR (infraroșu pasiv) | |
| Lumină de veghe | 10 min, 30 min (prin RC 9), întreaga noapte | |
| Rază de detectie | 12 m (înălțime de montaj 2 m până la max. 6 m) | |
| Unghi de detectie | 240° | |
| Pivotare | 0 - 90° vertical360° orizontal | |
| Temporizare | 5 s - 15 min (buton)5 s - 60 min (telecomandă smart)10 s - 15 min (RC 9) | |
| Setarea luminozității de comutare | 2 - 1.000 lucși (potențiometru)2 - 1.000 lucși continuu (telecomandă smart)2, 10, 30, 50, 100 lucși, regim lumină naturală (RC 9) | |
| Setarea programului | OFF = fără lumină de veghe, 10 min, întreaga noapte (potențiometru)OFF, 10 min până la 30 min, întreaga noapte (telecomandă smart) | |
| Aprindere permanentă | 4 h reglabil (buton, RC 9, telecomandă smart) | |
| Grad de protectie | IP 54 | |
| Clasă de protectie | I | |
| Rezistență la sociuri | IK03 | |
| Temperatură ambientă | -20 °C până la +40 °C | |
12. Defecțiuni în funcționare
Defecțiune Cauză Remediu
| Lipsă tensiune la proiectorul cu LED-uri și senzor | ■ Siguranța a declanșat, aparat neconectat, cablu întrerupt■ Scurtcircuit | ■ Cuplați siguranța, înlocuiti-o, cuplați întrerupătorul de rețea, verificați cablul cu ajutorul unui creion de tensiune■ Verificați legăturile |
| Proiectorul cu LED-uri și senzor nu se aprinde | ■ În regim de lumină naturală, reglajul luminozității de comuta-re este poziționat pe regim de noapte■ Întrerupător decuplat■ Siguranța a declanșat■ Domeniul de detectie nu este reglat corespunzător | ■ Reglați din nou■ Porniți■ Siguranță nouă, eventual verificați legătura■ Reglați din nou |
| Proiectorul cu LED-uri și senzor nu se stinge | ■ Mișcare permanentă în domeniul de detectie | ■ Controlați zona și refaceți reglajele, eventual introducți diafragme de mascare |
| Proiectorul cu LED-uri și senzor comută frecvent între stările aprins și stins | ■ Animale se mișcă în interiorul domeniului de detectie | ■ Acoperiți senzorul cu diafragme de mascare unde este necesar; modificați zona, respectiv introdu- ceți diafragme de mascare |
| Proiectorul cu LED-uri și senzor se aprinde în mod nejustificat | ■ Vântul mișcă pomii și tufișurile în aria de detectie■ Detectare de autovehicule pe stradă■ Modificare bruscă de tempera-tură din cauza condițiilor meteo (vânt, ploaie, zăpadă) sau a aerului evacuat din ventilatoare, ferestre deschise■ Proiectorul cu LED-uri și senzor pendulează (se mișcă) de ex. din cauza rafalelor de vânt sau a precipitațiilor puternice | ■ Acoperiți senzorul cu diafragme de mascare unde este necesar■ Acoperiți senzorul cu diafragme de mascare unde este necesar■ Modificați domeniul de detectie, schimbați locul de montaj■ Montați reflectorul cu LED-uri și senzor pe o bază solidă |
