产品类型	LED感应投影灯
品牌	Steinel
型号	XLED PRO Square XL S
尺寸（高×长×宽）	230 × 178 × 130 毫米
电源电压	220-240伏/50/60赫兹
功耗	47瓦
光通量	3770流明
光效	80流明/瓦
色温	3900开尔文（中性白）
显色指数	Ra=80
检测角度	240度
检测范围	12米（安装高度2至6米）
防护等级	IP54
防护级别	I
抗冲击等级	IK03
环境温度	-20°C至+40°C
主要功能	PIR运动检测，可调节标志灯（关闭/10分钟/整夜），延时5秒至15分钟，触发阈值2-1000勒克斯，强制开启4小时，可调角度垂直0-90度，水平360度
平均寿命	50,000小时（L70B50 at 25°C）
厂家保修	5年
维护与清洁	用湿布清洁透镜，无需清洁剂
可维修性	光源不可更换；故障时需更换整个投影灯

常见问题 - XLED PRO Square XL S STEINEL

如何安装XLED PRO Square XL S投影灯？

切断电源。钻孔后安装壁挂支架。将电源线（L、N、PE）连接到接线端子上。将外壳卡入支架并拧紧螺丝。通电并调节功能。

这个投影灯可以使用调光器吗？

不，投影灯不可调光。禁止使用调光器。

如果投影灯不亮怎么办？

检查保险丝、开关和电缆。确保触发阈值设置适应环境亮度。如果问题仍然存在，请调整检测区域。

如何调节延时（照明持续时间）？

使用旋转按钮K（图6.1）。连续调节从5秒到15分钟。每次检测到新运动都会重新开始延时。

如何激活标志灯功能？

将按钮J（图6.1）旋转到所需位置：OFF（无标志灯），10分钟（熄灭后标志灯10分钟）或<<（整夜标志灯）。

如何清洁投影灯？

用湿布清洁检测透镜。不要使用清洁剂。无需其他维护。

产品的保修期是多少？

Steinel提供5年厂家保修，保证产品完美状态和正常运行。要享受保修，请将产品连同购买凭证寄给您的经销商。

如果LED坏了，我可以更换吗？

不，光源不可更换。如果LED烧坏，必须更换整个投影灯。

如何使用RC9遥控器？

RC9遥控器（可选）可调节亮度、延时、触发阈值、标志灯和强制开启。将遥控器对准投影灯进行设置。

如果投影灯不断亮灭怎么办？

这可能是由于检测区域内有动物、风吹动树木或温度变化引起的。遮挡或调整检测区域以避免误触发。

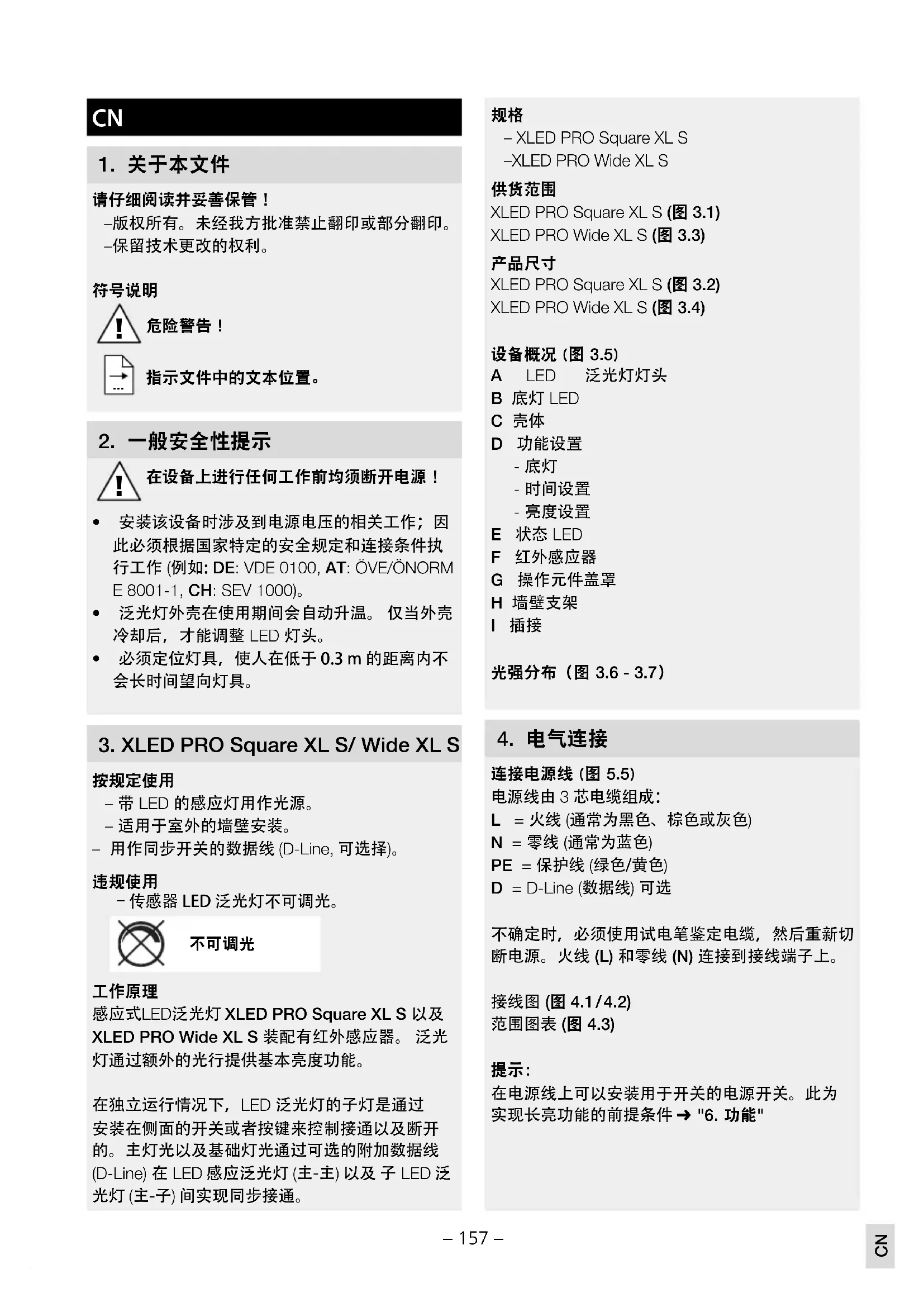

用户手册 XLED PRO Square XL S STEINEL

- 版权所有。未经我方批准禁止翻印或部分翻印。 - 保留技术更改的权利。

符号说明

危险警告！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装该设备时涉及到电源电压的相关工作；因此必须根据国家特定的安全规定和连接条件执行工作 (例如: DE: VDE 0100, AT: ÖVE/ÖNORM E 8001-1, CH: SEV 1000)。
• 泛光灯外壳在使用期间会自动升温。仅当外壳冷却后，才能调整 LED 灯头。
• 必须定位灯具，使人在低于 0.3 m 的距离内不会长时间望向灯具。

- 用作同步开关的数据线 (D-Line, 可选择)。

违规使用

- 传感器 LED 泛光灯不可调光。

不可调光

工作原理

感应式LED泛光灯XLEDPRO SquareXL S以及XLEDPROWideXL S装配有红外感应器。泛光灯通过额外的光行提供基本亮度功能。

在独立运行情况下，LED泛光灯的子灯是通过安装在侧面的开关或者按键来控制接通以及断开的。主灯光以及基础灯光通过可选的附加数据线(D-Line)在LED感应泛光灯(主-主)以及子LED泛光灯(主-子)间实现同步接通。

规格

L = 火线 (通常为黑色、棕色或灰色)

N = 零线 (通常为蓝色)

PE = 保护线 (绿色/黄色)

D = D-Line (数据线) 可选

不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。火线 (L) 和零线 (N) 连接到接线端子上。

接线图 (图 4.1/4.2)

范围图表 (图 4.3)

提示：

在电源线上可以安装用于开关的电源开关。此为实现长亮功能的前提条件 "6. 功能"

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

提示：该灯具的光源不可替换。如须更换光源(如在其使用寿命结束时)，更换整个灯。

LED LED

5. 安装

• 检查所有部件是否损坏。
• 损坏时禁止使用产品。
• 校准传感器 (图 4.4)

将设备沿走动方向一侧安装且无障碍物 (例如树木、墙等) 遮挡感应视野时，移动感应效果最佳。

安装步骤

• 在考虑有效距离以及移动感应的情况下选择合适的装配地点 (图 4.5)
• 切断供电 (图 5.1)
• 松开固定螺栓 (图 5.1)
• 将壳体同墙壁支架分离 (图 5.1)
• 标记钻孔 (图 5.2)
• 钻孔和放入膨胀螺栓 (图 5.3)

- 暗装 (图 5.3)

- 明装 (图 5.4)

• 连接接线电缆 (图 5.5)
• 将壳体插装到墙壁支架上。注意插接 (图 5.6)
• 拧入固定螺栓 (图 5.6)
• 接通电源 (图 5.7)
• 打开操作元件盖罩 (图 5.7)
• 进行设置 ,6.功能“

6. 功能

出厂设置

基本亮度：关闭

时间设置：5秒钟

亮度设置：日间模式

墙壁支架安装完毕并连接电源线后感应感应泛光灯泛光灯即可使用。如果使用灯开关手动调试灯，

测量阶段时，灯在 40 秒钟后自动关闭，随后感应模式激活。无需重新操作灯开关。

功能 (图 6.1)

基础亮度 (图 6.1/J)

基本亮度可以通过LED底灯进行低功率照明。仅当感应范围出现移动时，主灯光才会在设置的时间内打开。随后，灯将切换到所选基本亮度。

- 关闭 = 无基础灯光

- 10 分钟 = 设置时间结束后基础灯光亮起 10 分钟

- = 整夜基础灯光

时间设置 / 延时 (图 6.1/K)

可从大约5秒钟一直到15分钟无级设置所希望的灯亮时间(主灯光)。如果在该时间结束前感应到任何移动，计时器均会重新启动。

说明: 每次关闭灯后，新的移动感应会中断约 2 秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

亮度设置 (响应阈值) (图 6.1/L)

所需响应阈值可在约2到1000 Lux之间无级调节。

- 设置调节器调到 ⚙ = 日光运行 (与亮度无关) - 设置调节器调到 Ⓞ = 暗光运行 (大约2Lux)

长亮功能 (图 6.2)

如果电源线上安装了电源开关，则除简单的开关功能外，还能实现下列功能：

感应器模式 (图 6.2)

- 打开灯 (如果灯关闭):

- 开关关闭并打开 2 次。设置的时间内灯保持打开。

- 关闭灯 (如果灯打开):

- 开关关闭并打开 1 次。灯关闭或切换至感应器模式。

长亮灯模式（图 6.2）

- 打开长亮灯：

- 开关关闭并打开4次。将泛光灯设置为4小时的长亮灯(状态LED指示灯开启)。然后灯将重新自动切换至传感器模式(状态LED指示灯关闭)。

- 关闭长亮灯:

- 开关关闭并打开 1 次。泛光灯关闭或切换至感应器模式。

重要：

必须在 0.2 至 1 秒的范围内执行开启过程。

有效距离设置

根据需要可以设置最佳的感应范围。附带的遮板用于覆盖任意大小的镜头部分或者自定义缩短有效距离。排除错误打开或者针对性地监控危险位置。

- 侧面限制 (图 6.3)

- 有效距离限制 (图 6.4)

其他：

- 泛光灯头转动范围 (图 6.5/6.6)

7. 配件（选配）

遥控器 RC9 (EAN 4007841007638)

XLED PRO XL S 通过使用遥控器 RC9 提供额

外功能，选配的遥控器RC9可便于安装更多的照明设备，因为安装前不再必须设置每盏灯。使用一个遥控器可控制任意多个泛光灯。

功能 遥控操作：

1. 亮度设置
2. 日间模式
3. 夜间模式
4. 示教模式
5. 时间设置
6. 个性化的持续亮灯时间
7. 长亮模式
8. 安装模式
9. 重新设置

智能远程 (可选)

(EAN 4007841009151)

- 通过智能手机以及或者手写板 (平板电脑) 控制 - 更换遥控器

- 下载适当的应用程序和通过蓝牙连接

8. 维护和保养

本产品免维护。

感应镜头弄脏时应使用润湿的抹布 (不添加清洁剂) 进行清洁。

重要信息：操作设备无法更换。

230V LED

9. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

10. 质保

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China.为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页 www.stinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

5年厂商质保

1. 技术参数

尺寸(高×宽×深)

XLED PRO Square XL S: 230 × 178 × 130 mm XLED PRO Wide XL S: 188 × 265 × 126 mm

电源电压 220-240 V / 50/60 Hz

功率消耗(Pon)

XLED PRO Square XL S: 47 W XLED PRO Wide XL S: 45 W

光通量 XLED PRO Square XL S: 3770 lm

XLED PRO Wide XL S: 3489 lm

效率 XLED PRO Square XL S: 80 lm/W

XLED PRO Wide XL S: 78 lm/W

待机 (Sensor) (Psb) .27 W

照射面积	XLED PRO Square XL S: 362 cm ^2 XLED PRO Wide XL S: 403 cm ^2

色温 3,900 K（中性白）
显色指数: Ra = 80
SDCM的颜色一致性 初始值：3

平均额定使用寿命 L70B50 在 25°C 时：50000 小时
光强分布 XLED PRO Square XL S: XLED PRO Square XL S:

传感器技术 PIR (被动红外线)
底灯 10 min、30 min（通过 RC 9）、整夜

感应有效距离

12m(安装高度2m到最大6m)

感应角度 240°

转动范围 0-90° 垂直

360° 水平

时间设置 5 s - 15 min (调节器)

5 s - 60 min (智能遥控)

10 s - 15 min (RC9)

亮度设置 2 - 1000 Lux（电位计）

2 - 1000 Lux 无极设置(智能遥控)

2, 10, 30, 50, 100 Lux, 日间模式 (RC 9)
程序设置 OFF（关闭）= 无基础灯光，10分钟，整夜（电位计）
关闭，10 分钟 - 30 分钟，整夜（智能遥控）
长亮灯 4 h 可调节（按键，RC 9，智能遥控）
保护形式 IP 54
防护等级 I
冲击强度 IK03
环境温度 -20^ C 至 +40^ C

1. 运行故障

故障 原因		补救办法
LED 感应泛光灯无电压	■ 保险丝已熔断,未接通,断线■ 短路	■ 接通、更换保险丝;打开电源开关;使用试电笔检查电线■ 检查接口
LED 感应泛光灯无法打开	■ 在日间模式下,亮度设置处于夜间模式■ 电源开关关闭■ 保险丝已熔断■ 感应范围未进行针对性设置	■ 重新设置■ 打开■ 新保险丝,必要时检查接头■ 重新调整
LED 感应泛光灯无法关闭	■ 感应范围内出现持续移动	■ 检查相关区域,必要时重调或盖住
LED 感应泛光灯始终打开/关闭	■ 有动物在感应范围内活动	■ 有针对性地盖住传感器;改换或盖住相关区域.
LED 感应泛光灯意外打开	■ 风使感应范围内树木和灌木晃动■ 对道路汽车的感应■ 由于气候因素(风、雨、雪)或风机、打开窗户的排气导致温度突然变化■ LED 感应泛光灯因例如阵风或强降水而晃动.	■ 有针对性地盖住传感器;改换或盖住相关区域.■ 有针对性地盖住传感器■ 改变区域,移置安装地点■ 将 LED 感应泛光灯装到固定底座上
