用户手册 L 40 SC STEINEL

1.关于本文件 – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。

本说明书中包含安全使用设备的重要信息。其中特别指 出潜在的风险。不遵守使用说明可导致死亡或严重的人

• 存放在随时可用的位置。 – 处理电流时可能造成危险情况！如果触碰到带电的零部 件，可能会遭受电击，导致烧伤或死亡。 – 只允许具备相关资质的专业人员对电源电压进行操作。 – 请务必遵守各个国家的安装规定和接线条件(比如，德 国：VDE 0100；

奥地利：ÖVE-ÖNORM E8001-1；瑞士：SEV 1000)。

– 仅可使用原装备件。 – 仅允许专业机构进行维修。 – 756 –

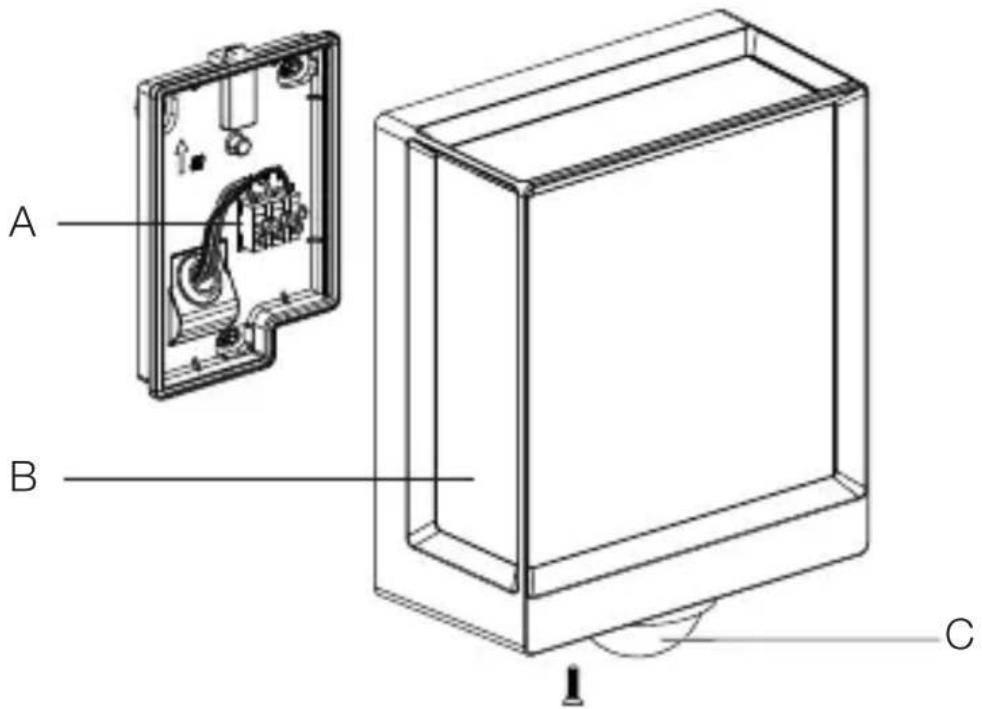

3.设备说明 合规使用 – L40SC、L42SC – 配备动作探测器的LED感应灯。

的功能原理 – L40SC、L42SC – LED感应灯包含一个红外线动作探测器，且仅可通过蓝

的功能原理 – L40C、L42C C系列通过蓝牙可以与其他传感器联网，从而扩大探测区 域。它们通过蓝牙将收集到的信号（存在与否和亮度）转 发出去。在传感器联网的情况下，控制其他接口。CN – 757 –

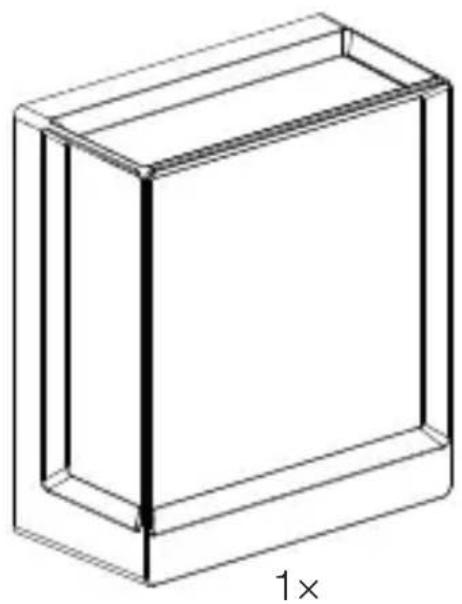

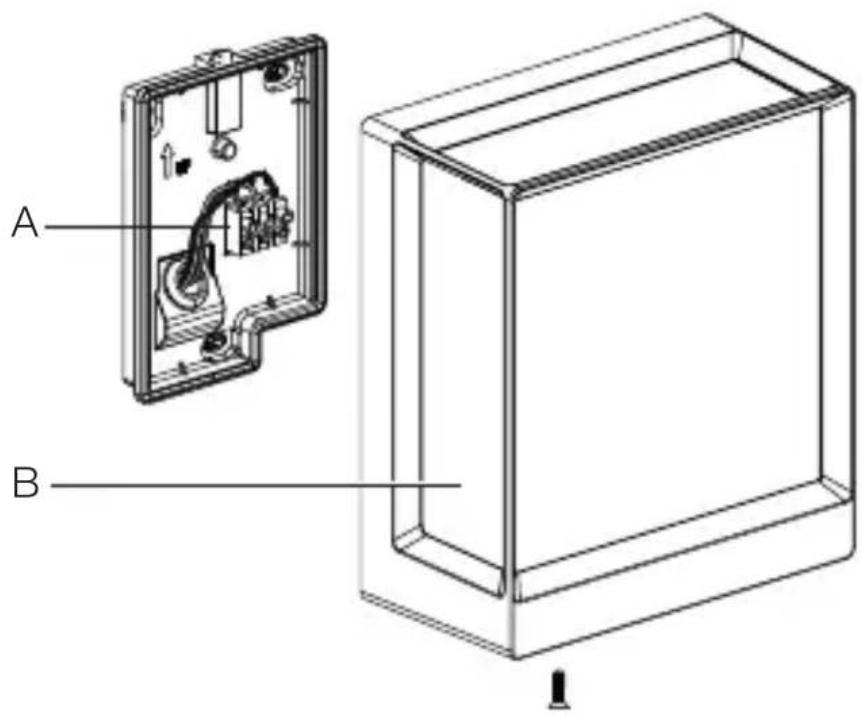

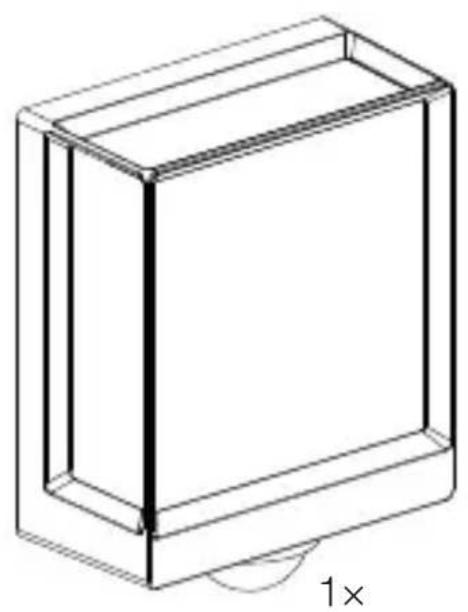

– 1盏LED灯 – 3个调整垫片 – 3个壁塞膨胀螺丝 – 3个螺栓 – 1份安全数据单（A） – 1份快速启动指南（B）– 758 –

– 1盏LED灯 – 3个封盖夹 – 3个调整垫片 – 3个壁塞膨胀螺丝 – 3个螺栓 – 1份安全数据单（A） – 1份快速启动指南（B）CN – 759 –

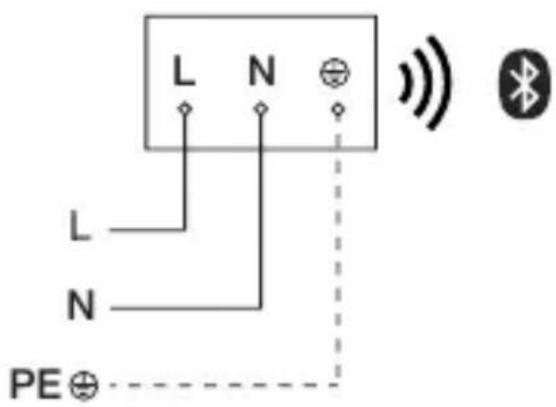

电源连接线为一根3芯电缆 L = 火线（大多是黑色、棕色或者是灰色） N = 零线（通常为蓝色） PE = 地线（绿色/黄色） 该设备还可以通电连接到一个电源开关上，前提是该电源 开关一直处于接通状态。– 764 –

该灯的光源不能更换；如须更换光源（如在其使用寿命结

• 检查所有构件是否受损。损坏时禁止使用产品。CN – 765 –

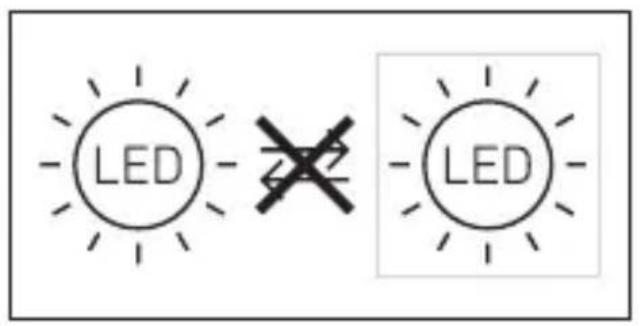

– 检测区域应没有障碍物。 – 避免存在爆炸危险的区域。 – 避免放在易燃的表面上。 – 切勿近距离(<30cm)直视光源。 – 与其他LED灯至少保持50cm的距离。

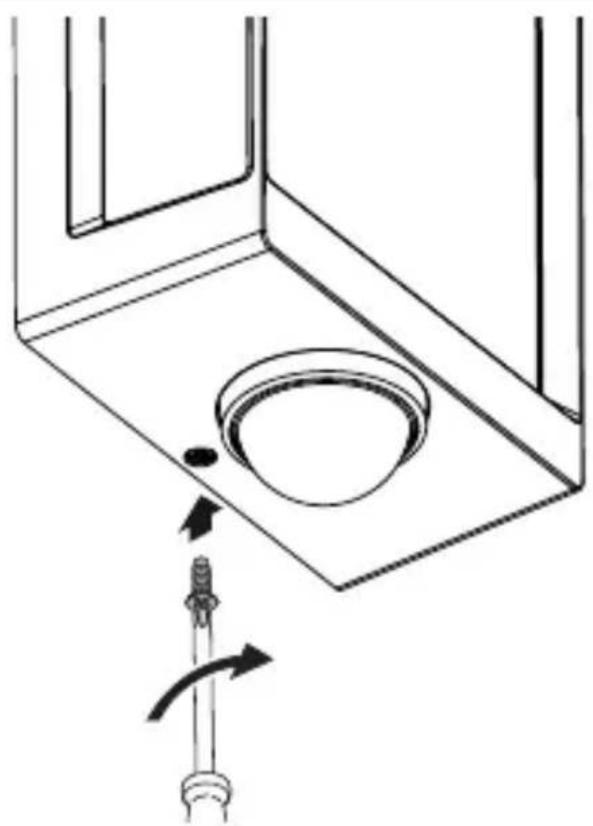

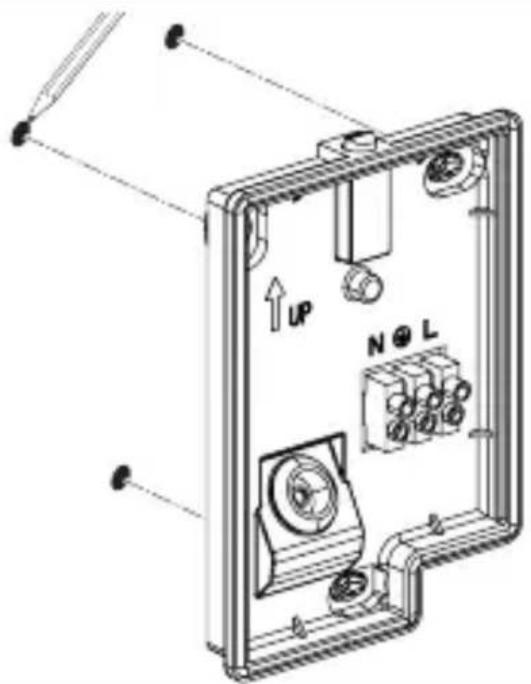

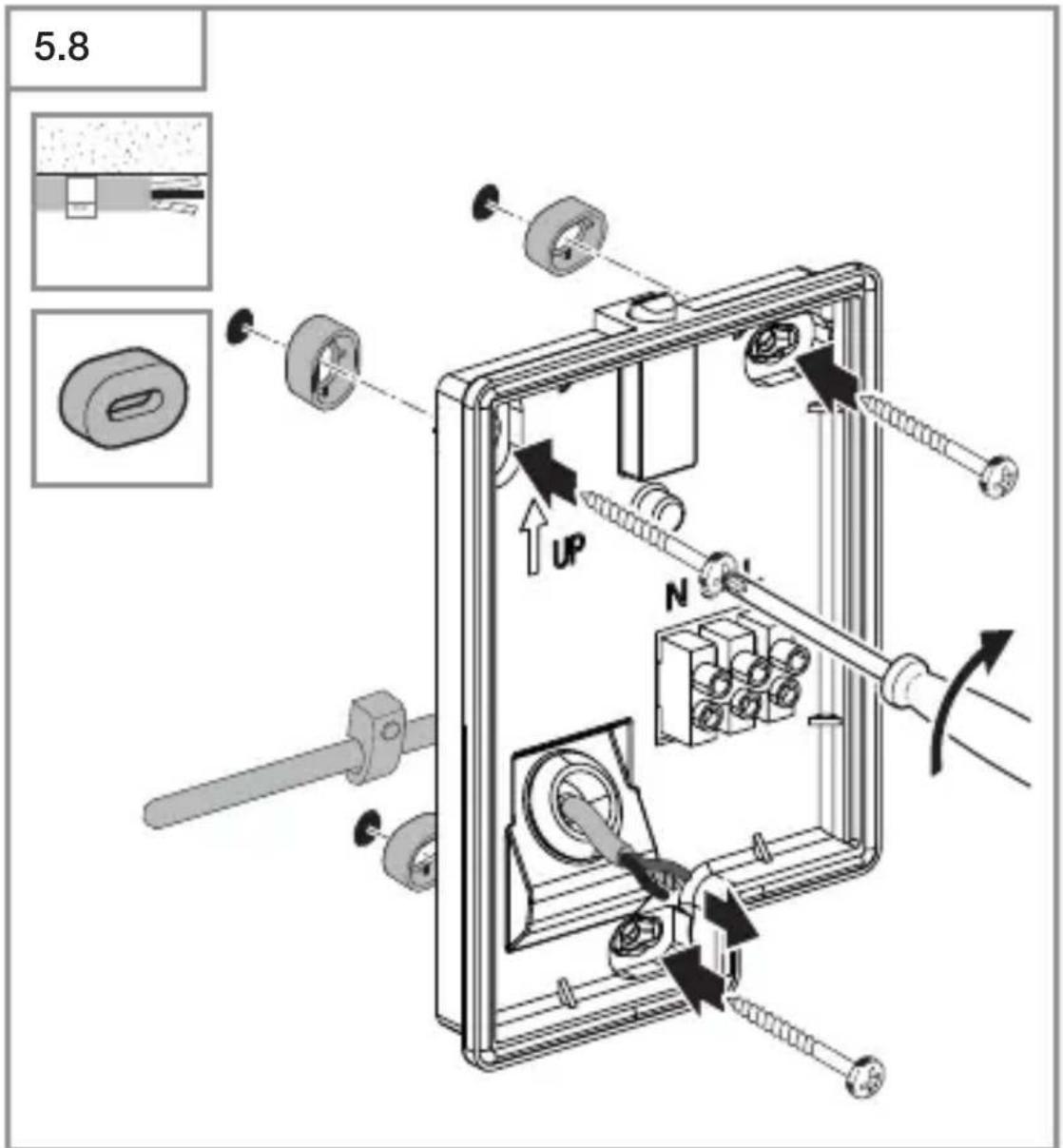

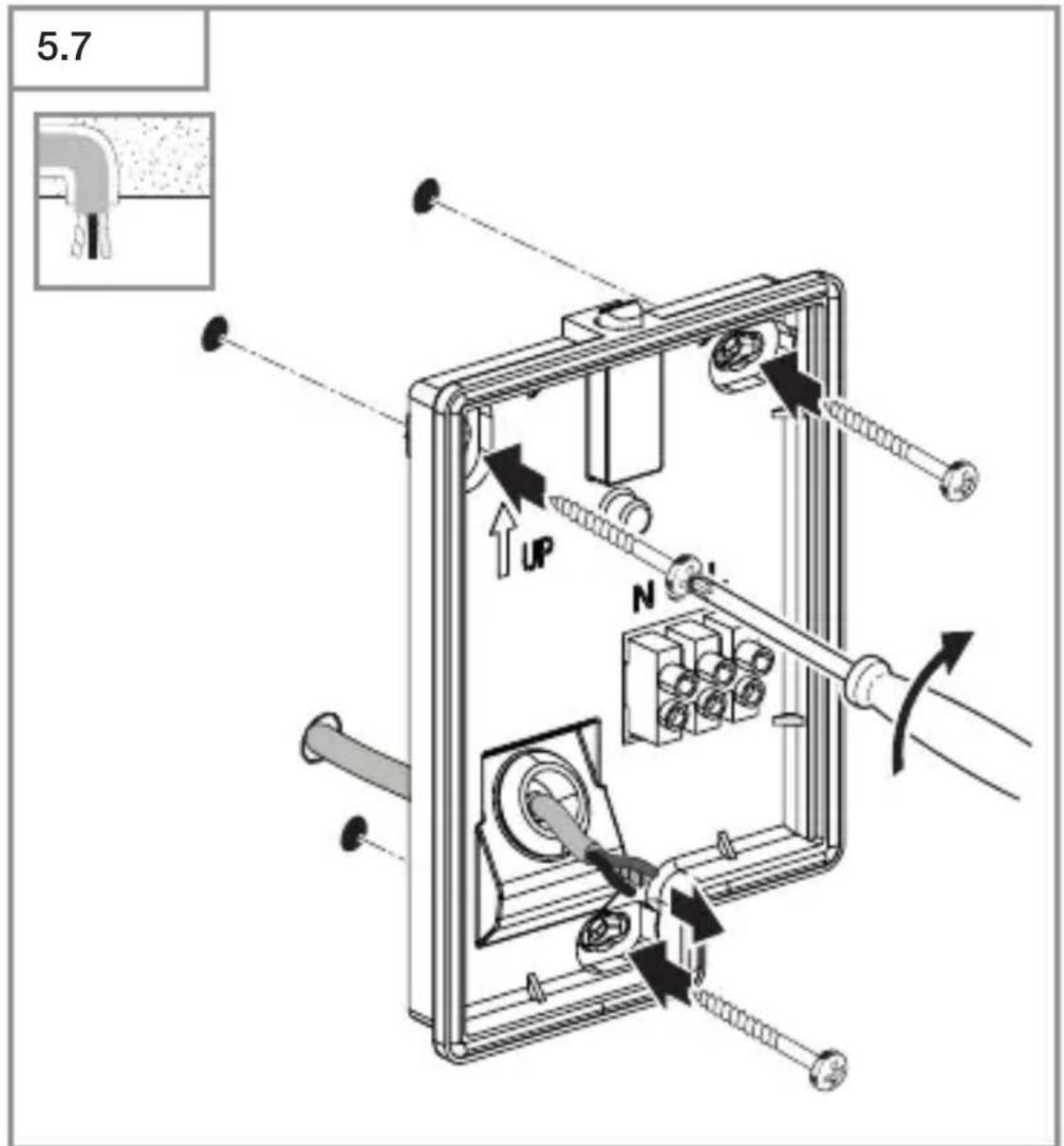

• 采用暗线安装时，拧上LED灯的螺栓。– 770 –

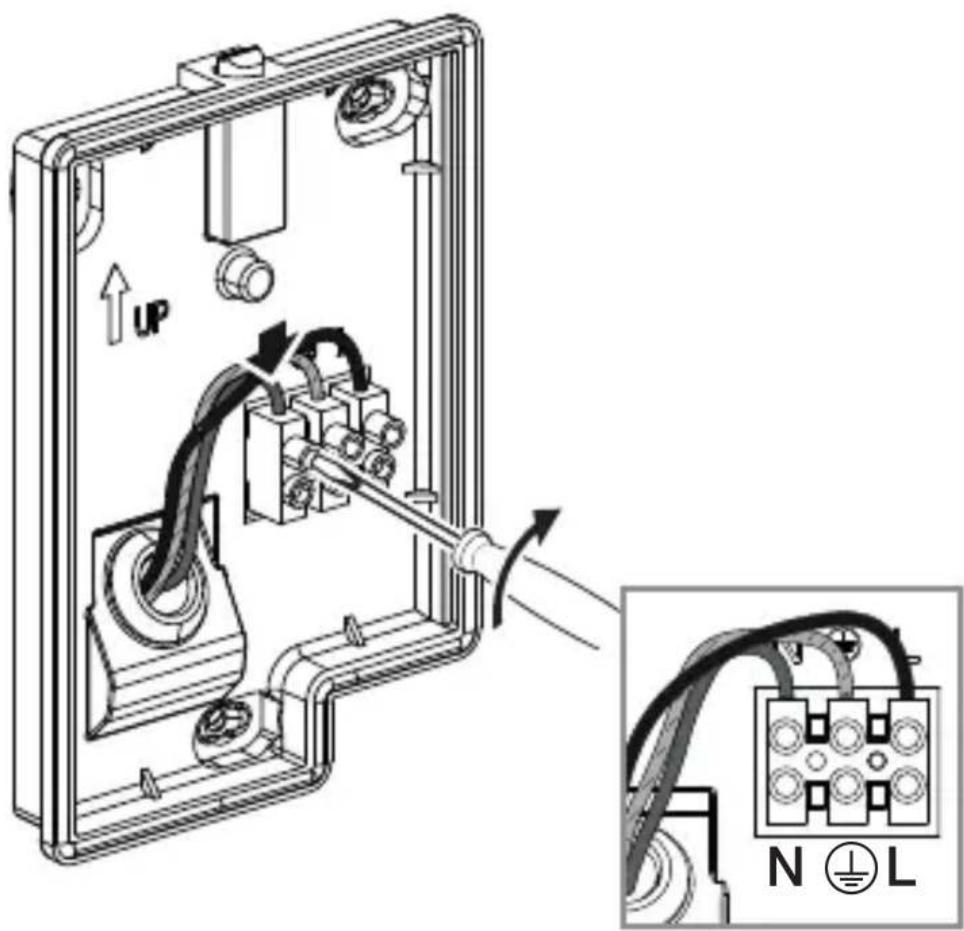

• 按照电路图连接电源引线。 ➔ “4.电气连接”– 772 –

• 通过应用程序进行设置（仅限SC型号）。 ➔ “6.功能”

6.功能 仅可对SC型号设置这些功能。 对于C系列，只有与一个蓝牙传感器产品组合使用时才具

通过SteinelConnectApp设置这些功能。 SteinelConnect应用程序 智能手机和平板电脑必须从AppStore下载STEINEL ConnectApp才能对灯具进行配置。需要支持蓝牙功能的

iOS 可通过SteinelConnectApp设置的功能：

– 可调节主灯/底灯等级。 – 扩大作用距离设置。

– 通过示教进行亮度设置。CN – 777 –

必须至少与无线局域网路由器和接入点保持3米的距离，

主灯时间设置： 秒钟。 底灯时间设置： 1分钟。 亮度设置： 2,000Lux 底灯微光等级： 50%

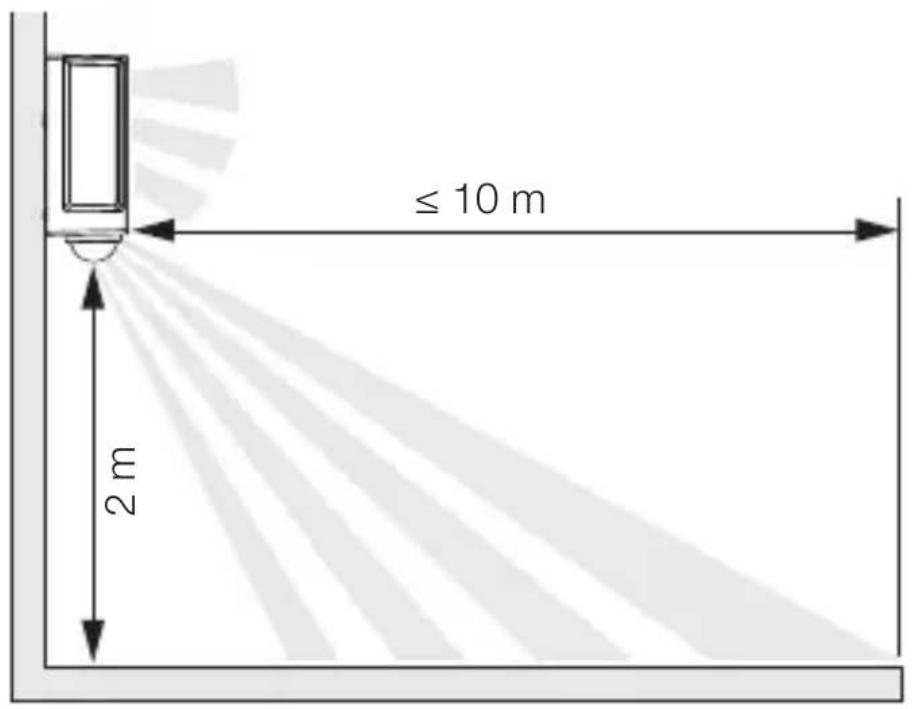

断电时，将保存LED灯具的设置和当前运行状态。一旦重 新通电，就会恢复断电之前的状态。 有效距离设置（灵敏度） 有效距离是指将感应灯安装在2m高度时，其在地面上生 成的圆形感应区的直径。 – 设置到最大值=最大有效距离(10m) – 设置到最小值=最小作用范围(1m)

可在近10秒起至最大60分钟的范围内对时间（关闭延 迟）进行无极设置。每个检测到的移动动作都会再次开

每次关闭设备之后，需要等待大约1秒钟，才能重新探测 动作。之后，该设备才能在探测到动作时重新开灯。 在调整检测区域和进行功能测试的时候，建议设置成最 短时间。– 778 –

响应亮度(暮光)可在大约2–2,000Lux范围内无级调 节。设置为2–2,000Lux。 =日光模式(与亮度无关) =暮光模式(约2Lux) 设置感应范围以及在日光下进行功能测试时调节器须处

底灯的亮度可在10%和100%之间无级调节。 夜灯的照明时长可在10秒和60分钟之间或者整夜无级

主灯的亮度可在10%和100%之间无级调节。

该设备既可用作单个灯具，也可以通过无线通信技术将多 盏灯具按组联接起来。分配给某一组的所有灯具都根据 SteinelConnectApp中设置的分组参数运行。可针对所 有组成员定制调节有效距离。

开灯的时候，光强度逐步增加到100%(淡入)。关灯的时 候，亮度逐步熄灭到0%(淡出)。淡入和 淡出时间可选定。CN – 779 –

通过SteinelConnectApp可以激活或停用这个相邻功能。 由此，将相邻组分配到激活的照明组。此组按照所分配相 邻组的接通信号相应地切换到所设置的主灯或底灯。 7.维护和保养

如果水与带电零部件发生接触可导致电击、烧伤或死亡。

• 用略微湿润的抹布清洁设备，不要使用清洁剂。 重要信息：操作设备无法更换。– 780 –

8.废弃物处理 必须将电器、配件和包装采用可回收的环保方式处理。 不得将电子设备投入生活垃圾！

根据适用的关于废旧电子设备和电子元件欧盟指令及其在 国家法律中的实施规则，必须将无法再使用的电子设备分 开收集在一起并根据环保要求寻求再次利用。 9.一致性声明 STEINELGmbH特此声明，L40SC/C和L42SC/C的无线 电设备类型符合指令2014/53/EU。 有关欧盟一致性声明的完整文本请参阅以下网址： www.steinel.deCN – 781 –

10.制造商保修 制造商保修STEINELGmbH,Dieselstrasse80-84,DE-33442Herzebrock-Clarholz,德国该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。 质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。

– L40、L42SC感应角度： 180° – 发射功率： 大约1mW – L40、L42SC检测范围： 最大10m – L40、L42SC时间设置： 10s–60min – L40、L42SC亮度设置：2–2,000Lux – 防护类型： IP54 – 防护等级： I – 环境温度： -20至+40℃ 本产品具备的光源的能效等级为 – L40C： “F” – L40SC： “E” – L42C： “E” – L42SC： “F”– 784 –

• 更换损坏的保险装置。 – 为最大限度地减少故障，禁止快速动作，或是检测区域

– 虽然发生了动作，但是监视器无法识别（墙后面的动 作，灯泡附近的小物体动作等等）。
