BRUKSANVISNING L 40 SC STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

L = fase (oftenst sort, brun eller grå)

N = nulleder (oftest blå)

Fare pga. elektrisk strøm!

–Ikke i eksplosionsfarlige områder.

- Tilslut nettilførslen iht. eldiagrammet.

→"4. Elektrisk tilslutning"

5.10

klik

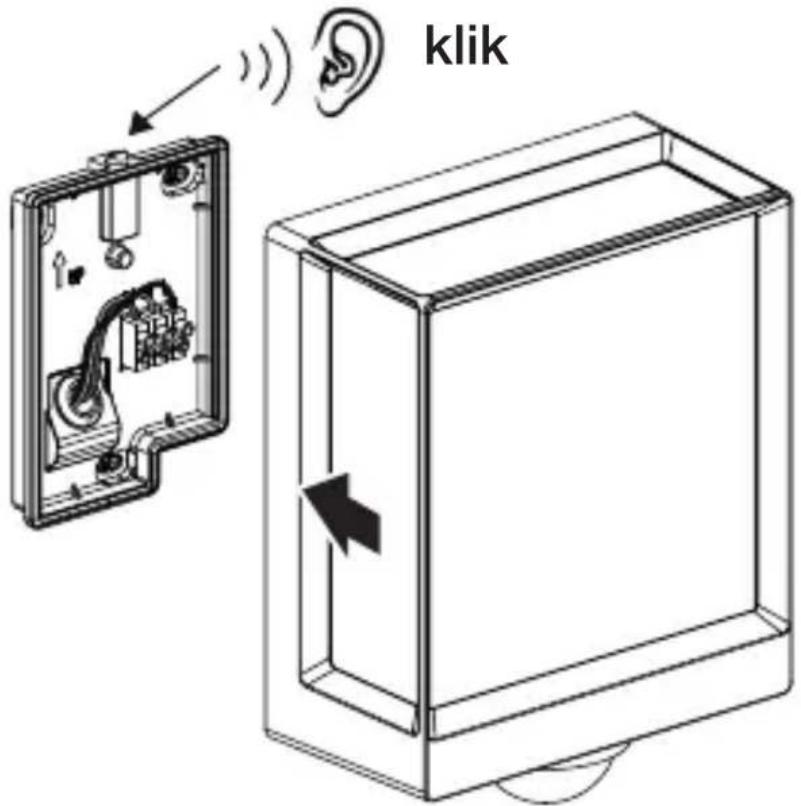

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

- Lysstyrkefordeling:

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm mm / 1000 lm - 0.06 / 0.17

• Overvågningsvinkel L 40, L 42 SC: 180°
• Sendeeffekt: ca. 1 mW
  – Rækkevidde L 40, L 42 SC: maks. 10 m
• Tidsindstilling L 40, L 42 SC: 10 s - 60 min
• Skumringsindstilling L 40, L 42 SC: 2 - 2.000 lux
• Kapslingsklasse: IP54
• Beskyttelsesklasse: /
• Omgivelsestemperatur: -20 til +40 °C

1. Om dette dokumentet 320
2. Generelle sikkerhetsinstrukser 320
3. Beskrivelse av enheten 321
4. Elektrisk tilkobling 328
5. Montering 329
6. Funksjon 341
7. Vedlikehold og stell 344
8. Avfallsbehandling 345
9. Samsvarserklæring 345
10. Produsentgaranti 346
11. Tekniske spesifikasjoner 347
12. Utbedring av feil 348

• Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.
• Oppbevar bruksanvisningen tilgjengelig.

- Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

- Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.

- Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres av fagbedrifter.

3. Beskrivelse av enheten

Forskriftsmessig bruk – L 40 SC, L 42 SC

• Sensorkoblet LED-lys med bevegelsessensor.
  – Montering på vegg.
  – Innendørs og utendørs.

Forskriftsmessig bruk – L 40 C, L 42 C

• LED-lampe.
  – Montering på vegg.
  – Innendørs og utendørs.

Funksjon-L 40 SC, L 42 SC

- Sensor LED-lampen inneholder en infrarød bevegelses-sensor og kan bare stilles inn via Bluetooth

Funksjon-L 40 C, L 42 C

C-variantene kan kobles til andre sensorer via Bluetooth, slik at dekningsområdet kan utvides. De leder de registrerte signalene (tilstedeværelse og lysstyrke) videre via Bluetooth. Lampene styres i den tilkoblede sensoren med et annet grensesnitt.

Leveringsomfang

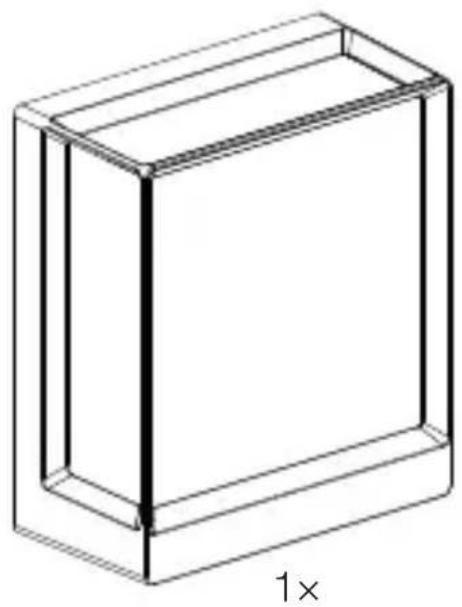

3.1 L 40 C, L 42 C

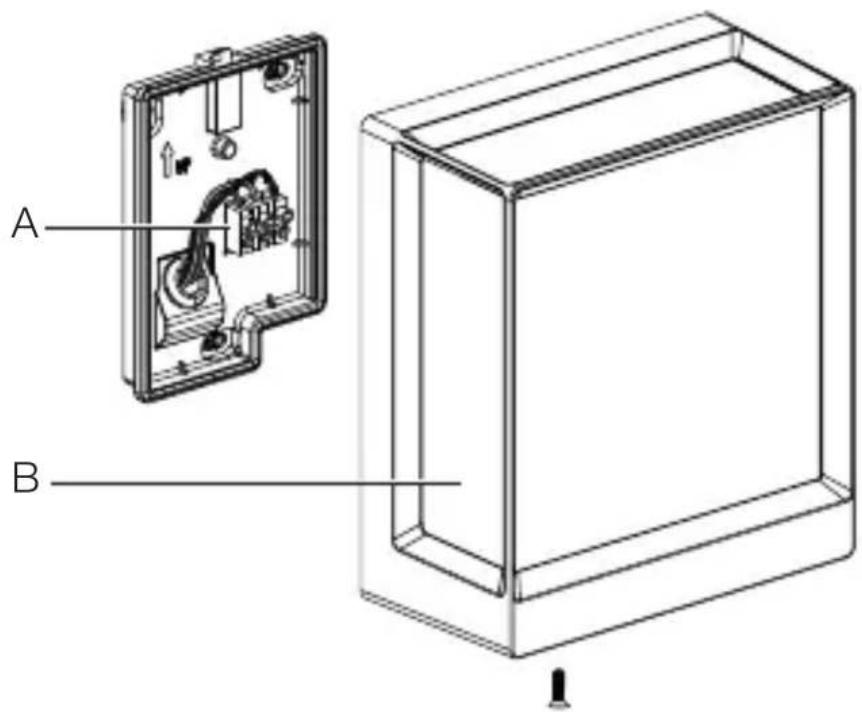

Oversikt over apparatet

3.7 L 40 C, L 42 C

A B

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

PE = jordleder (grønn / gul)

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til å kontrollere at ledningen er strømfri.
• Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

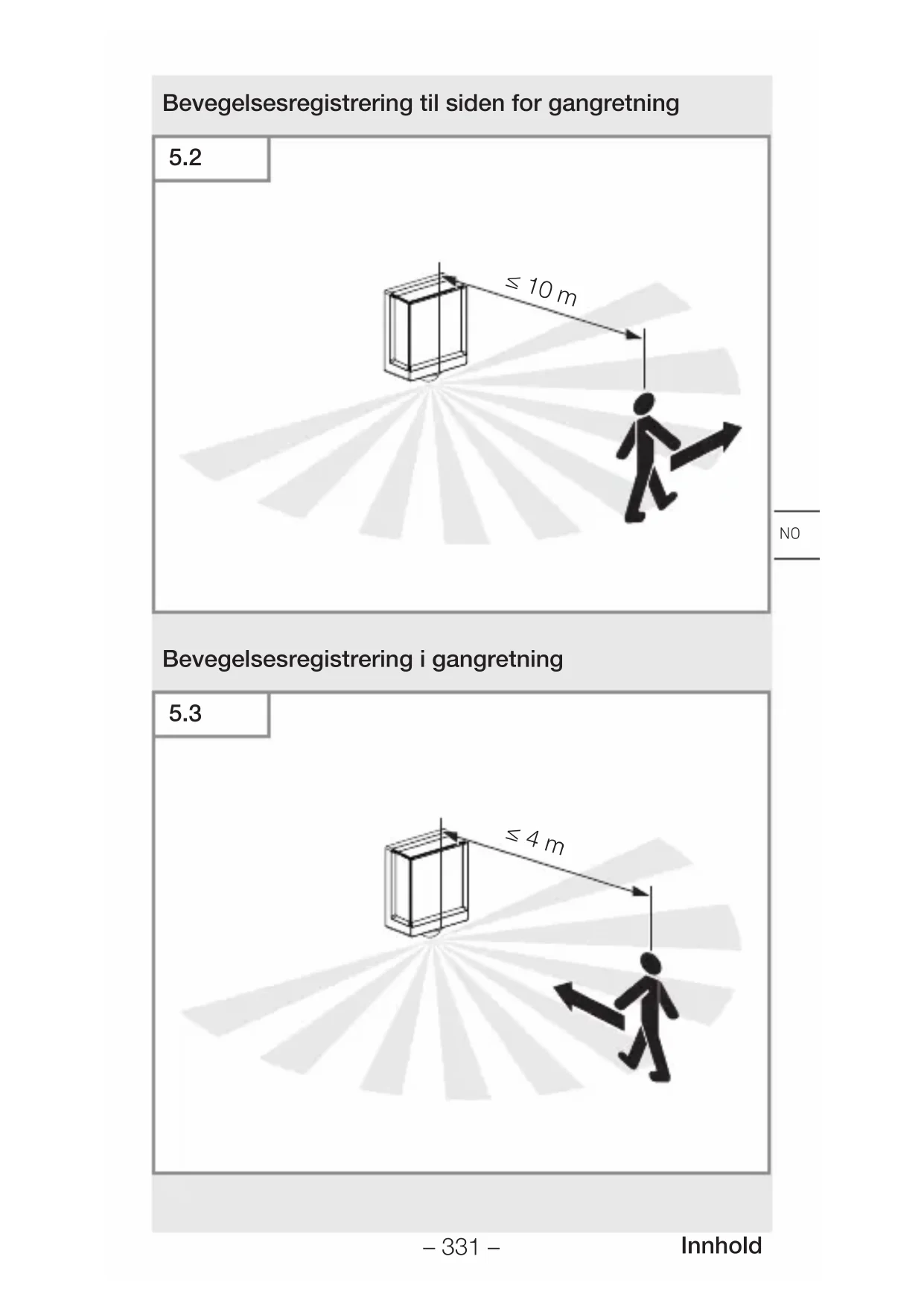

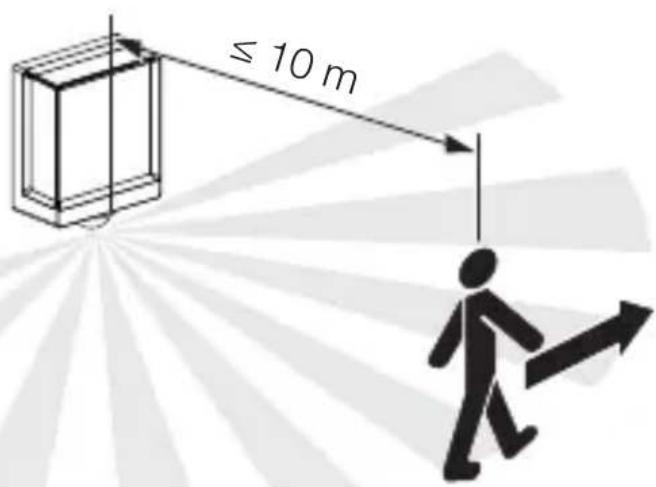

Bevegelsesregistrering til siden for gangretning

5.2

≤ 10 m

NO

Bevegelsesregistrering i gangretning

5.3

≤ 4 m

Fremgang ved montering:

5.4

• Sjekk at strømtilførselen er stanset.
  • Løsne sikringsskruen
• Skru av dekselet.

5.5

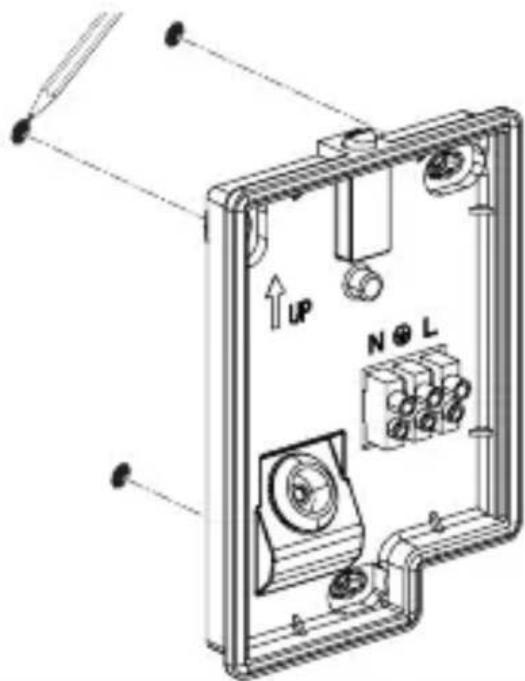

- Bor hull (∅ 6 mm) og sett inn plugger.

NO

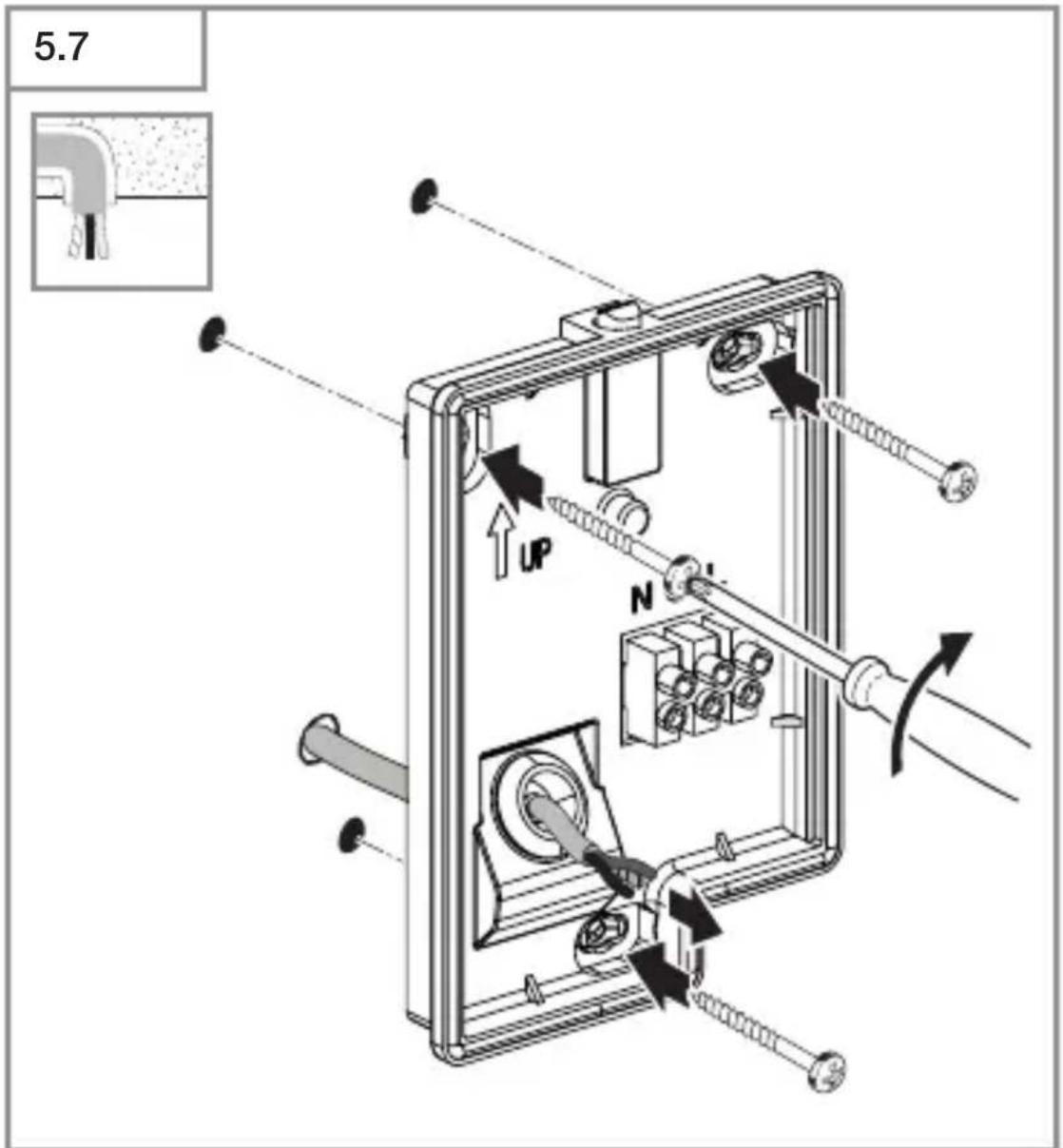

5.7 UP N

- Skru fast LED-lampen ved skjult ledningsføring.

5.8 UP N

NO

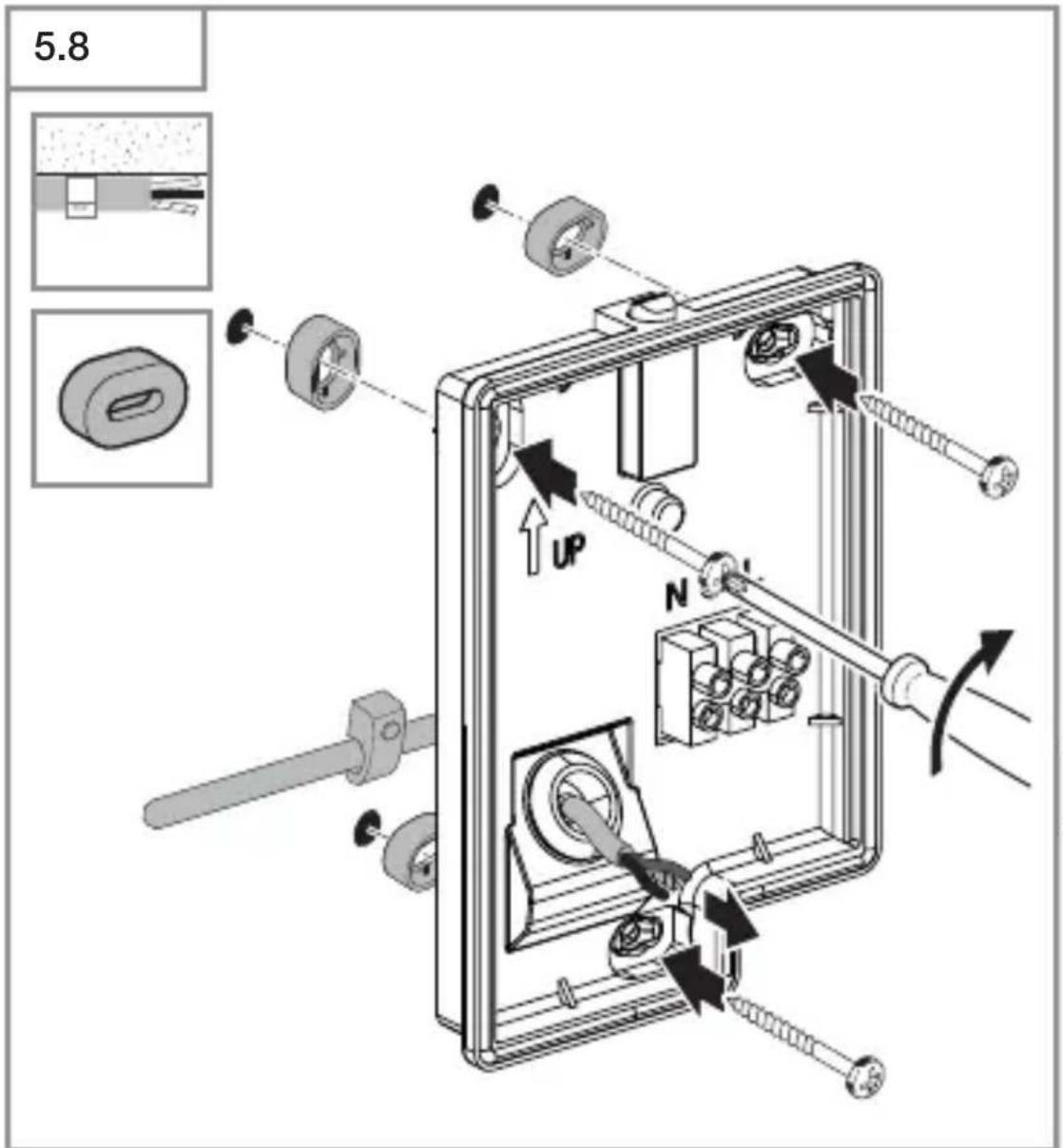

- Skru fast LED-lampen ved utenpåliggende ledningsføring.

5.9

- Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tilkobling»

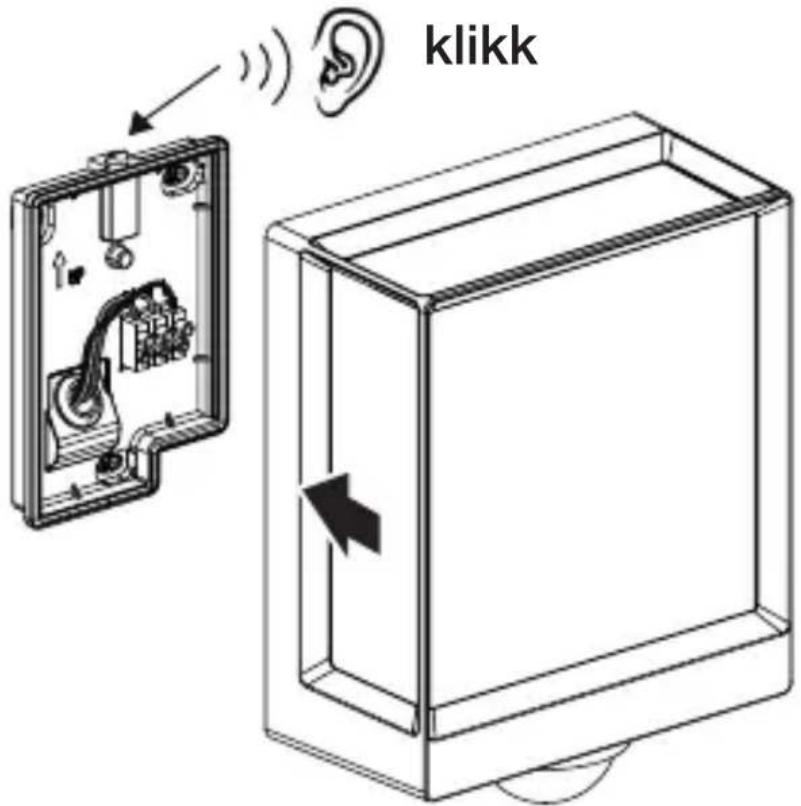

5.10

klikk

• Slå på strømtilførselen
• Foreta innstillinger via app (kun SC-variant).
  →«6. Funksjon»

5.13 L 40 SC, L 42 SC

Funksjonene kan stilles inn for SC-varianten.

For C-variantene gjelder funksjonene kun i kombinasjon med et Bluetooth-sensorprodukt.

Funksjonene stilles inn via Steinel Connect-appen.

Steinel Connect-app

For å konfigurere lampen med smarttelefon eller nettbrett må du laste ned STEINEL Connect-appen fra din app-butikk. Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett.

Android iOS

Funksjoner som kan stilles inn via Steinel Connect-appen:

• Tidsinnstilling.
  – Rekkeviddeinnstilling.
• Skumringsinnstilling.
• Grunnlysfunksjon.
  – Hovedlys-/grunnlysnivå kan stilles inn.
  – Utvidet rekkeviddeinnstilling.
  – Gruppesammenkobling.
• Skumringsinnstilling med teach-in.

NB:

For å utelukke feilstasjoner må det overholdes en minsteavstand på 3 m til WiFi-ruteren og basestasjonene.

Fabrikkinnstillinger (tilstand ved levering)

Rekkevidde:

maks.

Grunnlys dimmenivå: 50 %

Start-Up / strømavbrudd

Innstillingene og LED-lampens aktuelle driftsmodus blir lagret dersom nettspenningen frakobles. De gjenopprettes när nettspenningen opprettes igjen.

Rekkeviddeinnstilling (følsomhet)

Med begrepet rekkevidde menes en omtrent sirkelformet diameter på bakken som utgjør dekningsområdet när lampen monteres i 2 m høyde.

– Innstilling på maksimalt = maks. rekkevidde (10 m)

- Innstilling på minimalt = min. rekkevidde (1 m)

Tidsinnstilling

Tiden (belysningstid) kan stilles trinnløst inn fra ca.

10 sekunder til maks. 60 minutter. Hver registrerte bevegelse kobler inn lyset på nytt.

Merk:

Hver gang enheten kobles ut, er en ny bevegelsesregistrering mulig først etter ca. 1 sekund. Deretter kan enheten tenne lys ved bevegelse igjen.

Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

Skumringsinnstilling

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2 – 2.000 lux.

$$ \begin{array}{l} ⓧ = \text { dagslysmodus (uavhengig av lysstyrke) } \ ⓜ = \text { skumringsmodus (ca. 2 lux) } \ \end{array} $$

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på

Grunnlys

Lysstyrken for grunnlyset kan stilles inn mellom 10 % og 100 %.

Varigheten for grunnlyset kan stilles trinnløst inn mellom 10 sekunder og 60 minutter eller for hele natten.

Hovedlys

Lysstyrken for hovedlyset kan stilles inn mellom 10 % og 100 %.

Gruppering

Du kan bruke enheten som enkeltlampe, eller koble flere lamper sammen i grupper via trådløs kommunikasjon. Alle lamper som er tilordnet en gruppe, agerer iht. gruppeparametrene som er stilt inn i Steinel Connect-appen. Rekkevidden kan stilles inn individuelt for alle gruppedeltakerne.

Fade time

Ved innkobling øker lysstyrken konstant opp til 100 % (fade in). Ved utkobling reduseres lysstyrken konstant ned til 0 % (fade out). Tid for fade-in og fade-out kan velges.

Funksjon som tenner neste lampe

Funksjonen som tenner neste lampe («nabofunksjon») kan aktiveres eller deaktiveres via Steinel Connect-appen. Da tilordnes nabogruppene til den aktive lampegruppen. Gruppen lytter til innkoblingssignaler fra den tilordnede nabogruppen og kobler inn hovedlyset eller grunnlyset, avhengig av innstillingene.

7. Vedlikehold og stell

Enheten er vedlikeholdsfri.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres när den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjø-ringsmiddel.

Viktig: Funksjonsenheten kan ikke skiftes ut.

230V LED

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

NO

9. Samsvarserklæring

Herved erklærer STEINEL GmbH at det trådløse anlegget av type L 40 SC/C og L 42 SC/C oppfyller kravene i direktiv 2014/53/EU. Du finner EU-samsvarserklæringen i sin helhet på følgende internettadresse: www.steinel.de

10. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter, og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Service:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan vårt verksted foreta reparasjoner. Pakk produktet godt inn og send det til importøren.

11. Tekniske spesifikasjoner

- Mål (h x b x d)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Strømtilførsel: 220 - 240 V, 50/60 Hz

- Effektopptak (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (nettverk) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby sensor (P_sb)

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Lysstrøm (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Effektnivå

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

– Fargetemperatur: 3.000 K (varmhvit)

– Fargegjengivelsesindeks: R_a=82

– Middels levetid: L70B50 ved 25 °C: >60.000 t.

– Fargekonsistens SDCM: startverdi: 6

- Lysstyrkefordeling:

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm - 0.0 / 0.2 mm - 0.0 / 0.3 mm - 0.0 / 0.4 mm - 0.0 / 0.5 mm - 0.0 / 0.6 mm - 0.0 / 0.7 mm - 0.0 / 0.8 mm - 0.0 / 0.9 mm - 0.0 / 1.0 mm

– Dekningsvinkel L 40, L 42 SC: 180°
- Sendeeffekt: ca. 1 mW
- Rekkevidde L 40, L 42 SC: maks. 10 m
- Tidsinnstilling L 40, L 42 SC: 10 s - 60 min
- Skumringsinnstilling L 40, L 42 SC: 2 - 2.000 Lux
- Kapslingsgrad: IP54
- Kapslingsklasse: 1
- Omgivelsestemperatur: -20 til +40 °C

Dette produktet inneholder en lyskilde i energieffektivitetsklasse:

• L 40 C: «F»
• L 40 SC: «E»
• L 42 C: «E»
• L 42 SC: «F»

Enheten har ikke spenning.

– Sikringen ikke innkoblet eller defekt.
• Koble inn sikringen.
- Skift ut defekt sikring.
- Brudd på ledningen.
- Kontroller ledningen med spenningstester.
- Kortslutning i nettledningen.
- Kontroller koblingene.
– En eventuell ledningsbryter er slått av
- Slå på nettbryteren.

Enheten kobles ikke inn.

- Innskrenk eller forandre dekningsområdet ved behov.

Apparatet slår seg på när det ikke skal

- Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).

- Kontroller området.

- Innskrenk eller forandre dekningsområdet ved behov.
