Produkttype	Utendørs LED-vegglampe med infrarød bevegelsesdetektor
Merke	Steinel
Modell	L 271 Digi SC
Mål (H × B × D)	235 × 116 × 65 mm
Vekt	Omtrent 1 kg (anslag)
Strømforsyning	220–240 V, 50/60 Hz
Effektforbruk	6,60 W
Lysstrøm	566 lm
Lyseffektivitet	85 lm/W
Fargetemperatur	3 000 K (varmhvitt)
Fargegjengivelsesindeks (CRI)	Ra = 82
Gjennomsnittlig levetid	L70B50 ved 25 °C: > 60 000 t
Deteksjonsvinkel	180°
Deteksjonsrekkevidde	Maks. 8 m (tangensielt), justerbar fra 1 til 8 m
Justerbar forsinkelse	Fra 5 s til 60 min
Justerbar terskelverdi	Fra 2 til 2 000 lx
Beskyttelsesgrad	IP44
Slagfasthet	IK03
Driftstemperatur	Fra -10 til +40 °C
Beskyttelsesklasse	II (dobbelt isolasjon)
Detektortype	Passiv infrarød (PIR)
Kommunikasjonsteknologi	Bluetooth mesh
Markeringsfunksjon	Ja, justerbar fra 10 til 100 %
Dimming	Ja (hovedlys og markeringslys justerbare fra 10 til 100 %)
Myk start-funksjon	Ja (justerbar fade in/fade out)
Kontrollapp	STEINEL Connect (iOS/Android)
Produsentgaranti	3 år
Resirkulering	Skal ikke kastes sammen med husholdningsavfall; obligatorisk kildesortering

Ofte stilte spørsmål - L 271 Digi SC STEINEL

Hva er deteksjonsrekkevidden til Steinel L 271 Digi SC?

Maksimal deteksjonsrekkevidde er 8 meter i tangensiell retning. Den er justerbar fra 1 til 8 meter via appen STEINEL Connect.

Kan jeg bytte LED-en hvis den blir defekt?

Nei, LED-en er ikke utskiftbar. Ved feil må hele enheten byttes.

Hvordan justerer jeg følsomheten til detektoren?

Følsomheten (rekkevidden) justeres via appen STEINEL Connect. Du kan aktivere eller deaktivere hver av de tre deteksjonssonene individuelt og justere rekkevidden for hver.

Hva er standby-forbruket til enheten?

Standby-forbruket er 0,50 W (detektor- og nettverksstandby).

Kan L 271 Digi SC kobles til andre lamper?

Ja, takket være Bluetooth mesh-teknologi kan flere kompatible lamper settes i nettverk og styres via appen STEINEL Connect.

Hvordan rengjør jeg enheten?

Rengjør enheten kun tørr med en myk klut. Ikke bruk rengjøringsmidler eller vann for å unngå risiko for elektrisk støt.

Hva er IP-beskyttelsesgraden til denne lampen?

Beskyttelsesgraden er IP44, noe som gjør den motstandsdyktig mot vannsprut og egnet for utendørs bruk.

Hvordan installerer jeg L 271 Digi SC riktig?

Installasjonen må utføres av en kvalifisert elektriker. Slå av strømmen før arbeid. Fest veggfestet, koble kablene (L, N, PE) i henhold til skjemaet, og skru deretter på LED-dekselet. Sørg for at enheten er montert beskyttet mot støt og mer enn 50 cm fra andre LED-lamper.

Hva er gjennomsnittlig levetid for LED-en?

Gjennomsnittlig levetid er over 60 000 timer (L70B50 ved 25 °C).

Hva gjør jeg hvis detektoren slår seg på utilsiktet?

Kontroller at enheten er sikkert montert og at ingen varmekilder (dyr, kjøretøy) befinner seg i deteksjonsområdet. Reduser rekkevidden eller juster sonene via appen STEINEL Connect.

BRUKSANVISNING L 271 Digi SC STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

Produktmål for lamperne L 271 Digi SC og L 271 Digi C

3.5

235 mm 116 mm 65 mm

Oversigt over lampen L 270 Digi SC

3.6

L = Fase (oftest sort, brun eller grå)

N = Nulleder (oftest blå)

Fare pga. elektrisk strøm!

- Løsn forbindelsesstikket.

5.6

- Tilslut nettilførslen iht. eldiagrammet.

→"4. Elektrisk tilslutning"

Lampen L 270 Digi SC

5.11

Lamperne L 270 Digi SC og L 271 Digi SC

Standardindstillinger (tilstand ved levering)

– Rækkeviddeindstilling: Maks.
– Tidsindstilling for hovedlys: 10 s
– Tidsindstilling for grundlys: 1 min
- Skumringsindstilling: 2.000 lux
– Dæmpningsniveau for grundlys: 50 %

Standardindstillinger

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

- Kortslutning i nettilførslen.

1. Om dette dokumentet 349
2. Generelle sikkerhetsinstrukser 349
3. Beskrivelse av enheten 350
4. Elektrisk tilkobling 359
5. Montering 360
6. Funksjon 372
7. Vedlikehold og stell 376
8. Avfallsbehandling 377
9. Produsentgaranti 378
10. Tekniske spesifikasjoner 379
11. Utbedring av feil 380

• Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.
  – Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
  – Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres av fagbedrifter.

3. Beskrivelse av enheten

Forskriftsmessig bruk

Lampe L 270 Digi SC

• LED-lampe med infrarød bevegelsessensor og utskiftbare husnummerpaneler med belysning.
  – Montering på utendørs vegg.
• Lamper kan kobles sammen via Bluetooth-Mesh-standard.
  – Betjening via Steinel Connect-app.

Forskriftsmessig bruk

Lampe L 271 Digi SC

• LED-lampe med infrarød bevegelsessensor.
  – Montering på utendørs vegg.
• Lamper kan kobles sammen via Bluetooth-Mesh-standard.
• Betjening via Steinel Connect-app.

Forskriftsmessig bruk

Lampe L 271 Digi C

• LED-lampe.
  – Montering på utendørs vegg.
• Lamper kan kobles sammen via Bluetooth-Mesh-standard.
  – Betjening via Steinel Connect-app.

Bevegelsessensorens funksjon

Funksjonsprinsippet gjelder for sensorvarianten (SC) eller den manuelle varianten (C) i kombinasjon med et Bluetooth-sensorprodukt.

• Den infrarøde sensoren registrerer varmestrålingen fra f.eks. mennesker eller dyr som beveger seg. Varmestrålingen omsettes elektronisk og kobler automatisk inn enheten.
• Den sikreste bevegelsesregistreringen oppnås när enheten monteres til siden for gangretningen.
  – Rekkevidden av bevegelsesregistreringen er innskrenket när man går rett mot enheten.
  – Hindre (f.eks. trær, murer eller glassflater) kan redusere eller forhindre bevegelsesregistreringen.
• Det skilles ikke mellom plutselige temperatursvingninger grunnet værpåvirkning og varmekilder.

NO

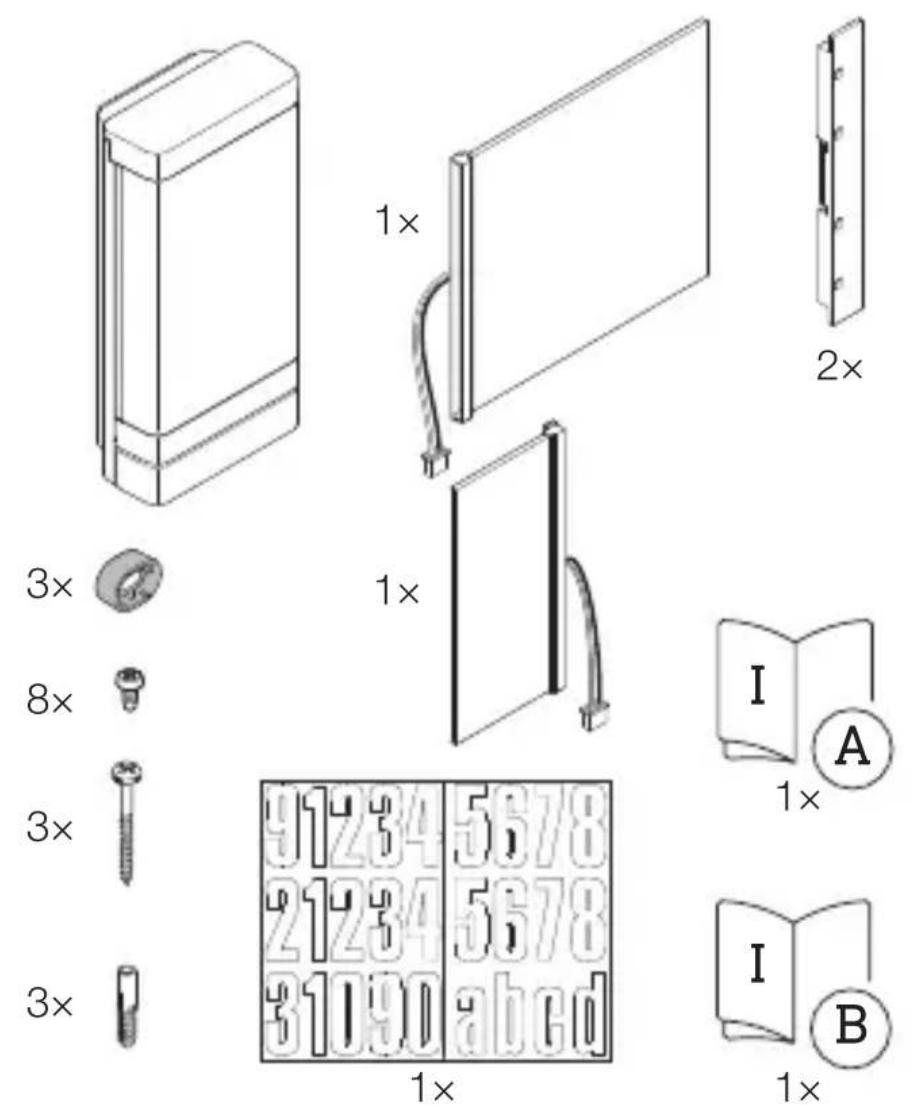

Leveringsomfang lampe L 270 Digi SC

3.1

• 1 LED-lampe med infrarød bevegelsessensor
• 1 Stort panel med belysning
• 1 Lite panel med belysning
• 2 Panelholdere
• 3 Avstandsstykker
• 8 Skruer for montering av panelet
• 3 Skruer for montering av lampen
• 3 Skrueinnsatser
• 1 Ark med husnummer
• 1 Sikkerhetsdatablad (A)
• 1 Hurtigstartguide (B)

Leveringsomfang lampe L 271 Digi SC

3.2

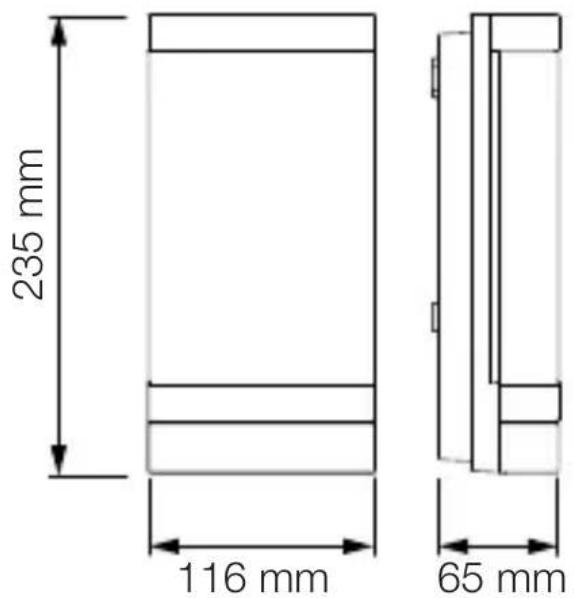

Produktmål lamper L 271 Digi SC og L 271 Digi C

3.5

235 mm 116 mm 65 mm

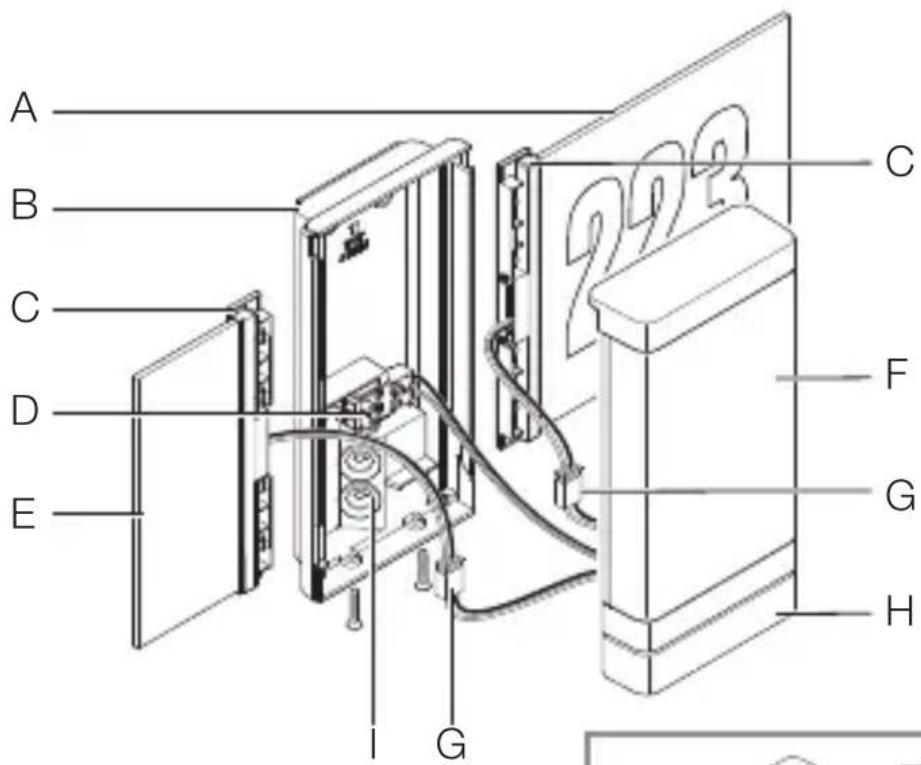

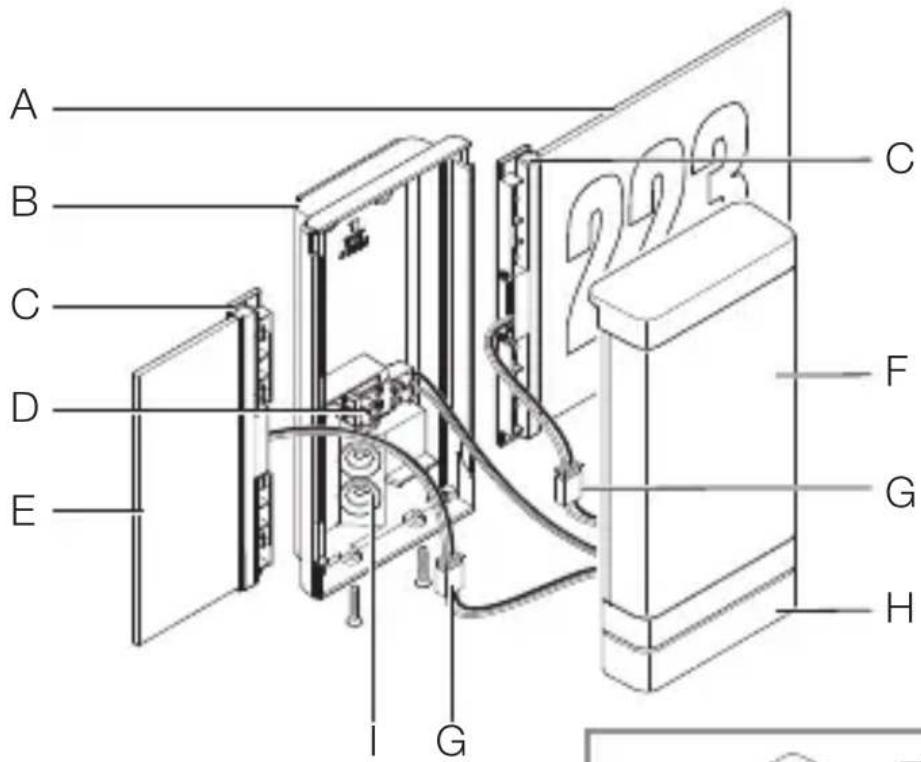

Oversikt over enheten lampe L 270 Digi SC

3.6

Oversikt over enheten

Iamper L 271 Digi SC og L 271 Digi C

3.7

A B C D E

NO

A Veggbrakett
B Koblingsklemme
C LED-deksel
D Tetningsplugger
E Sensorenhet (kun SC)

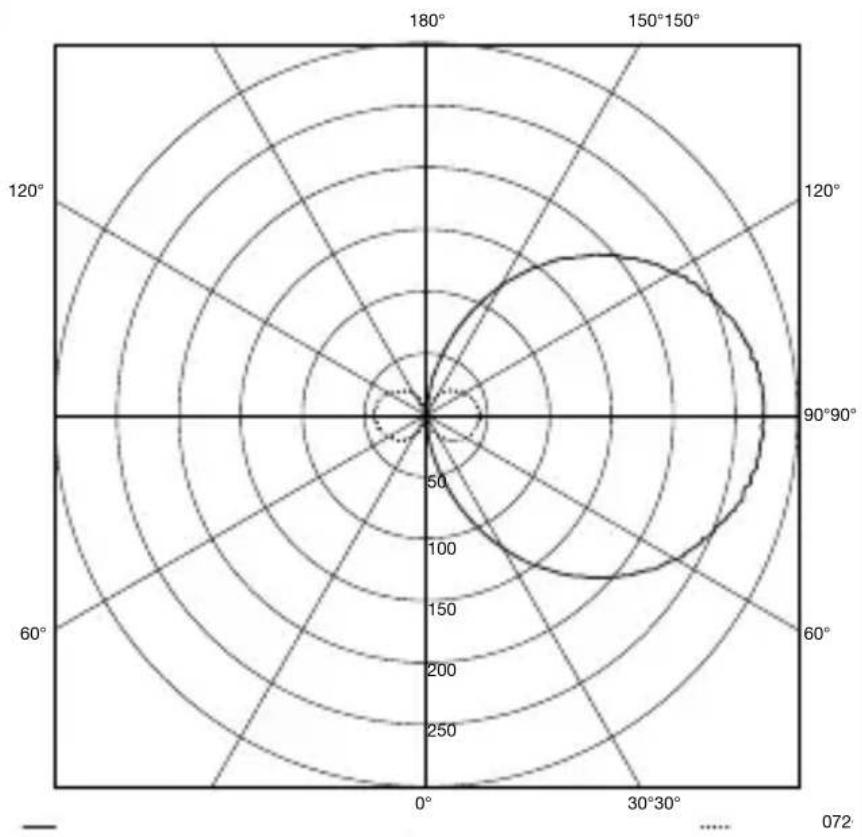

Lysfordelingskurve

3.8

4. Elektrisk tilkobling

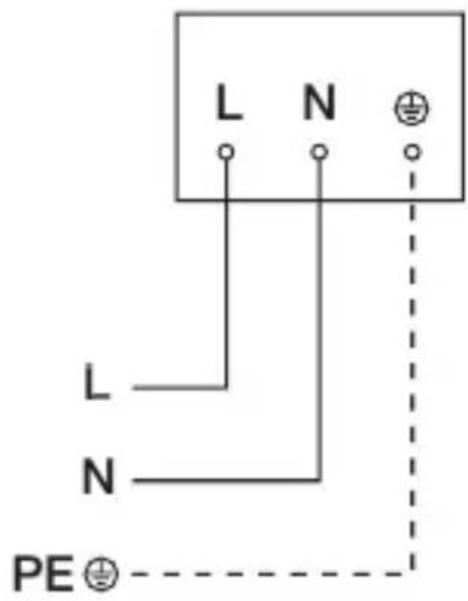

Koblingsskjema lamper

4.1

I O

L=Fase (som regel svart, brun eller grå)

N = Nulleder (som regel blå)

PE = Jordleder (grønn / gul)

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til å kontrollere at ledningen er strømfri.
• Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

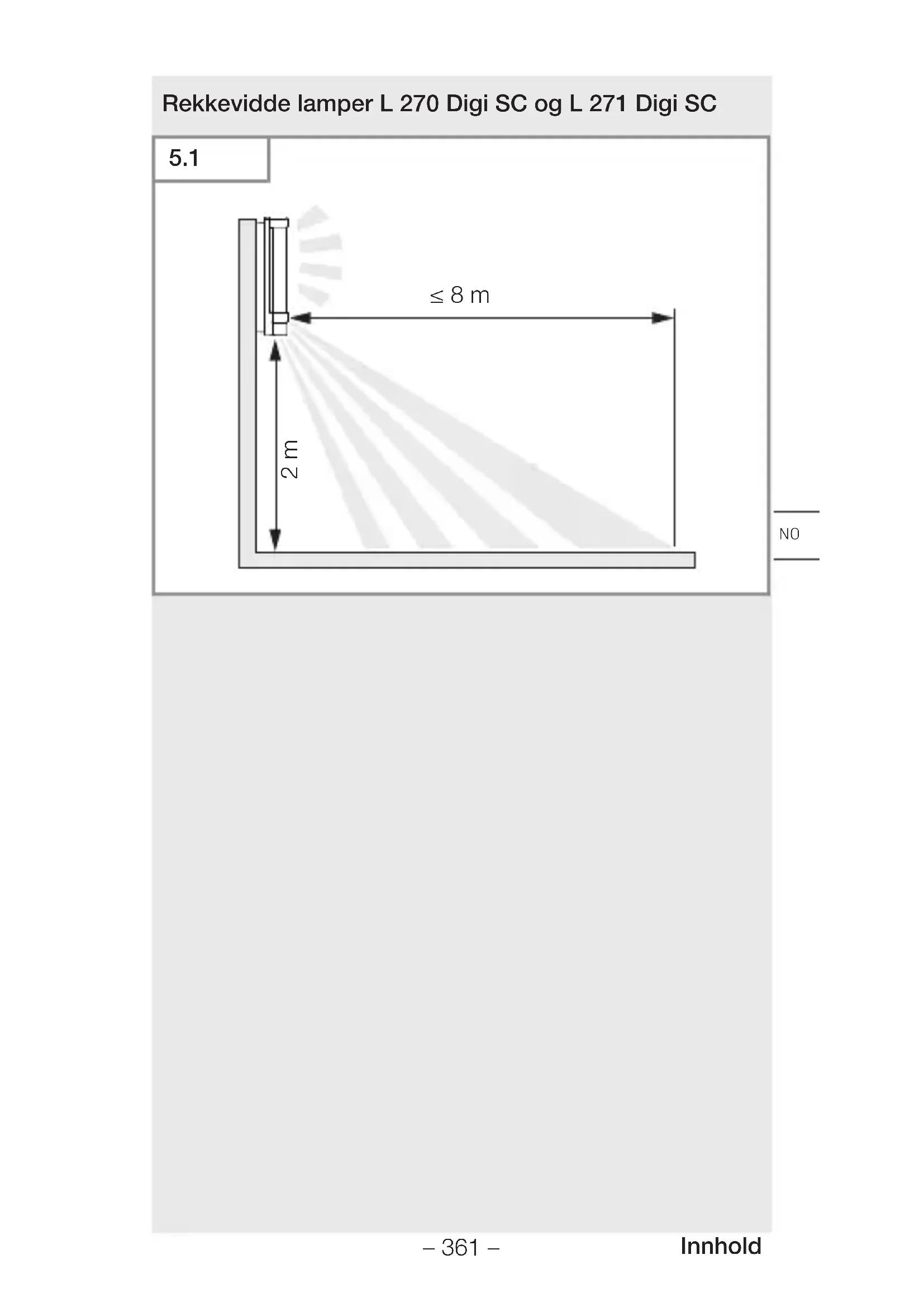

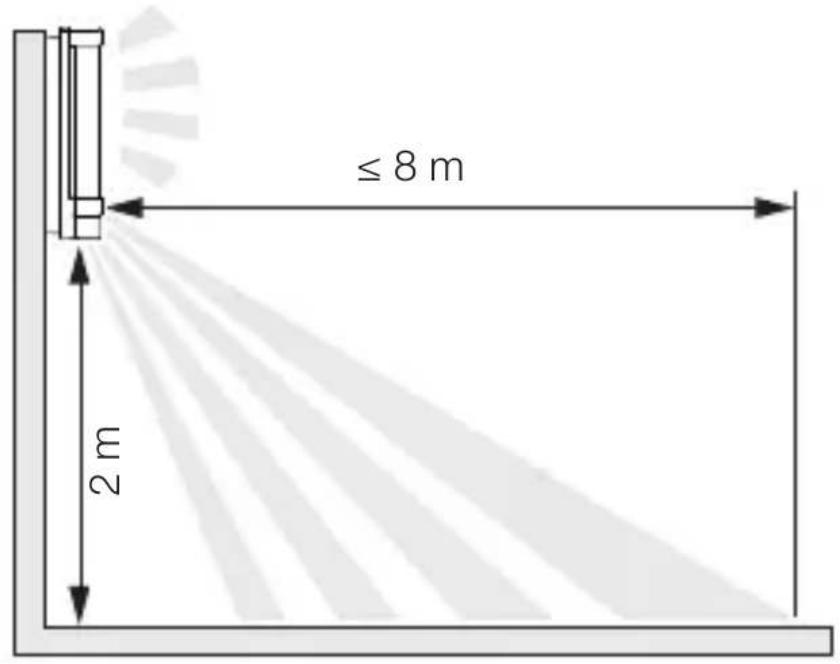

Rekkevidde lamper L 270 Digi SC og L 271 Digi SC

5.1

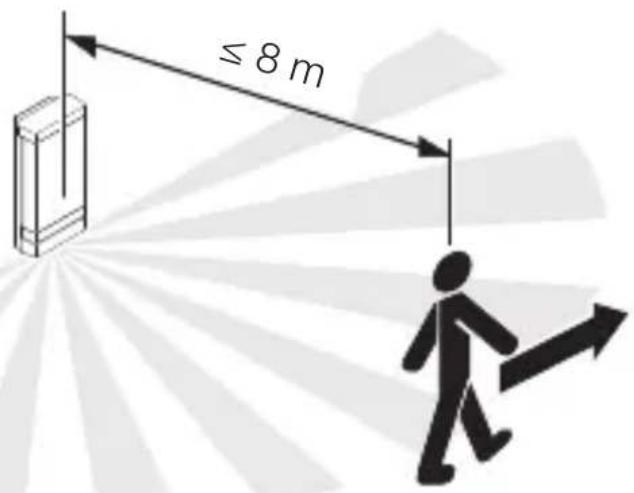

Bevegelsesregistrering til siden for gangretning lamper L 270 Digi SC og L 271 Digi SC

5.2

≤ 8 m

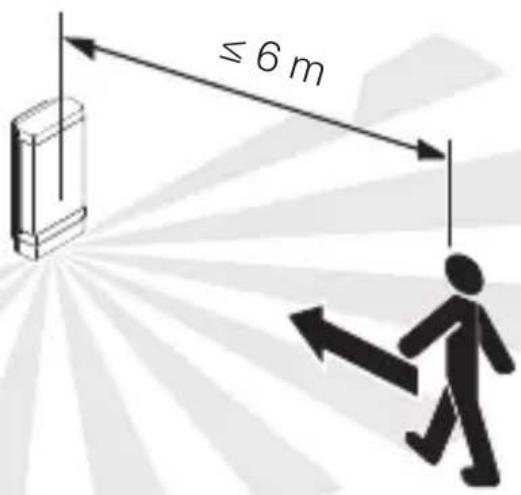

Bevegelsesregistrering i gangretning lamper L 270 Digi SC og L 271 Digi SC

5.3

≤ 6 m

Fremgang ved montering

5.4

• Sjekk at strømtilførselen er stanset.

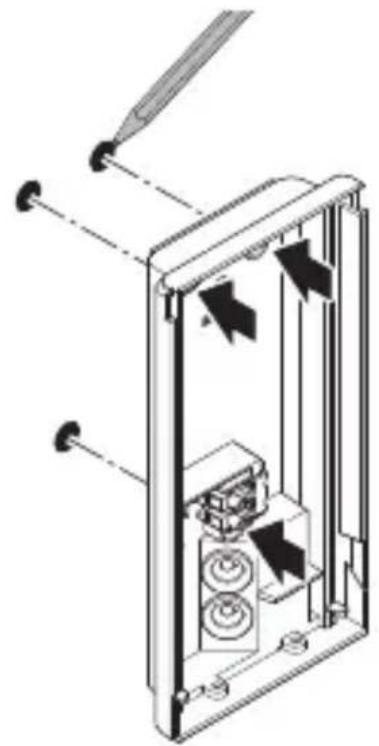

• Skru LED-dekselet av veggbraketten.

5.5

- Bor hull (∅ 6 mm) og sett inn plugger.

5.8

- Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tilkobling»

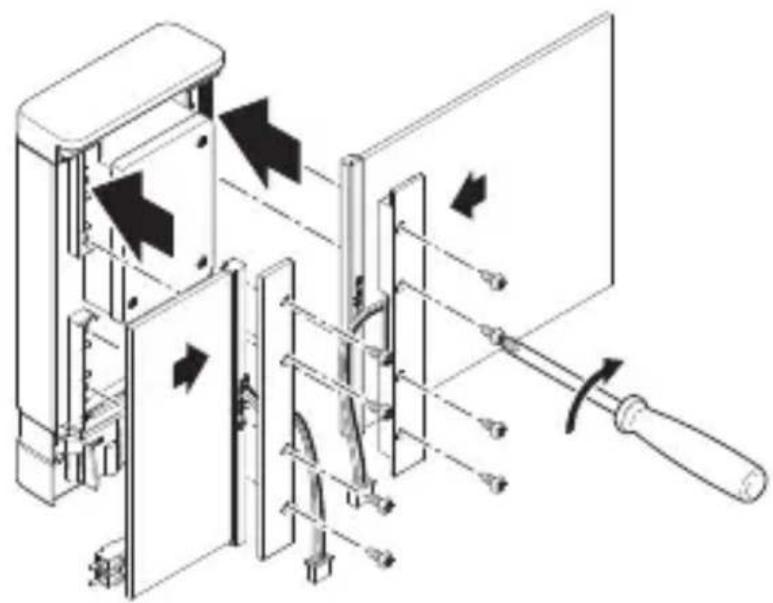

Lampe L 270 Digi SC

5.11

- Sett sammen tilkoblingspluggene for husnummer-panelene.

5.13

- Slå på strømtilførselen

Lampe L 270 Digi SC

5.16

6 → 66 66 66 66 → 66 66

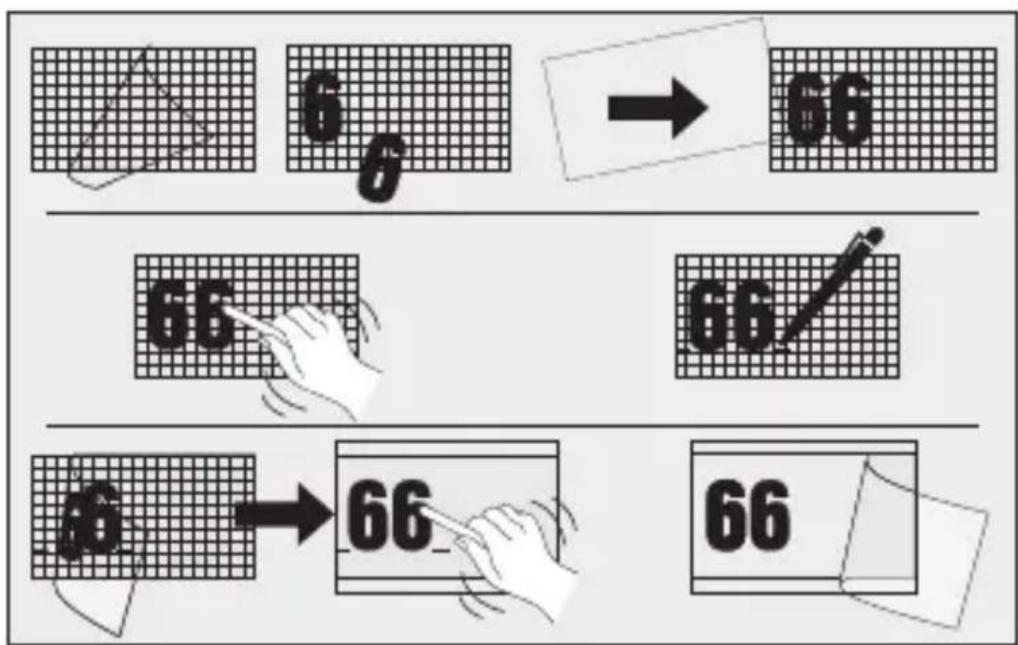

• Ta husnummeret av arket og klistre dem på.
- Still inn.

→«6. Funksjon»

6. Funksjon

Lamper L 270 Digi SC og L 271 Digi SC

Fabrikkinnstillinger (tilstand ved levering)

– Rekkeviddeinnstilling: maks.
– Tidsinnstilling hovedlys: 10 sek.
– Tidsinnstilling grunnlys: 1 min.
- Skumringsinnstilling: 2.000 lux
– Grunnlys dimmenivå: 50 %

Fabrikkinnstillinger

– Rekkeviddeinnstilling: 8 m
– Belysningstid hovedlys: 3 min.
– Belysningstid grunnlys: 5 min.
- Skumringsinnstilling: 500 lux
– Grunnlys dimmenivå: 10 %
- Effektlys: PÅ

Steinel Connect-app

For å konfigurere enheten med smarttelefon eller nettbrett må du laste ned STEINEL Connect-appen fra appbutikken din. Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett.

Android iOS

Funksjoner som kan stilles inn via Steinel Connect- appen:

– Tidsinnstilling 5 sek – 60 min
- Skumringsinnstilling 2 - 2.000 lux
- Lux-teach
- Grunnlys
- Hovedlys
- Softstartfunksjon
- Klokkeslett-teach
– Rekkeviddeinnstilling
- Bluetooth-tilkobling

Tidsinnstilling

Utkoblingsforsinkelsen kan stilles trinnløst inn mellom ca. 5 sekunder og maks. 60 minutter. Hver registrerte bevegelse kobler inn lyset på nytt.

Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

Skumringsinnstilling

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2–2.000 lux.

Ved innstilling av dekningsområdet og for funksjonstest i dagslys må dagslysmodus være stilt inn.

Grunnlys

Lysstyrken for grunnlyset kan stilles trinnløst inn mellom 10 % og 100 %.

Grunnlyset kan stilles inn etter tid eller lysstyrke.

Ved bevegelse i dekningsområdet tennes lyset (for innstilt tid) med maks. belysningseffekt (100 %). Deretter kobles lampen tilbake til innstillingen for grunnlys.

Hovedlys

Lysstyrken for hovedlyset kan stilles inn mellom 10 % og 100 %.

Softstartfunksjon:

Når lampen tennes, reguleres lysstyrken jevnt opp til 100 % (fade in).

Når lampen slukkes, reguleres lysstyrken jevnt ned til 0 % (fade out).

Tid for fade-in og fade-out kan velges.

Permanent lys

Parameterne for permanent lysfunksjon kan stilles inn via Steinel Connect-appen.

I den nye appen kan permanent lys stilles inn som ønsket inntil et bestemt klokkeslett (klokkeslett-teach).

Bluetooth-tilkobling (Bluetooth-Connect-Mesh)

Sensorbryteren oppfyller kravene i Bluetooth-Mesh-standarden. Den kan kobles til alle produkter som oppfyller kravene i Bluetooth Mesh-standarden.

Sensorbryteren konfigureres via Steinel Connect-appen.

Ved første gangs forbindelse mellom sensorbryteren og Steinel Connect-appen blir det lagret en tilhørende nettverksnøkkel på smarttelefonen eller nettbrettet. Denne nøkkelen forhindrer at uvedkommende får tilgang til sensoren. Nettverksnøkkelen må deles for tilgang via en ytterligere smarttelefon eller et videre nettbrett.

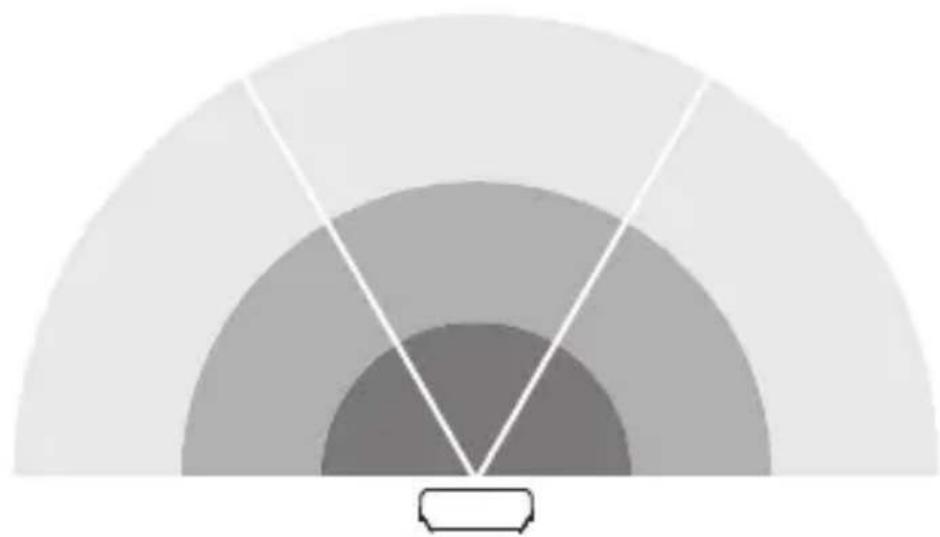

Stille inn dekningsområdet

6.1

Sensorens dekningsområde er delt inn i tre områder:

– Hvert av de tre områdene kan aktiveres eller deaktiveres separat.
- Rekkevidden kan stilles inn separat for hvert av de tre områdene.

Merk: Når dekningsområdet skal stilles inn, anbefales det å:

• Velge korteste tid.
• Stille inn dagslysmodus.

7. Vedlikehold og stell

Apparatet er vedlikeholdsfritt.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Apparatet skal kun rengjøres når det er tørt.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør apparatet med en lett fuktig klut uten rengjøringsmiddel.

Kun L270:

- Tørk av smuss på panelene med en myk klut og glass-rengjøringsmiddel.

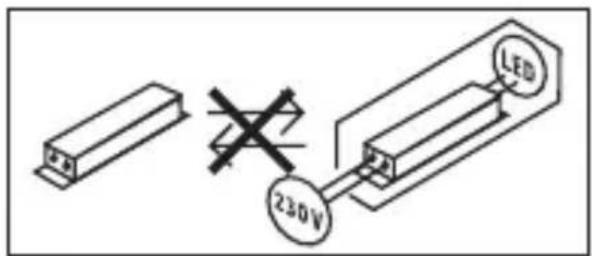

Viktig: Funksjonsenheten kan ikke skiftes ut.

230V LED

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

9. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter, og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Service:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan vårt verksted foreta reparasjoner. Pakk produktet godt inn og send det til importøren.

10. Tekniske spesifikasjoner

• Mål (h × b× d): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Spenning: 220–240 V, 50/60 Hz
• Effektopptak (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
  – Lysstrøm (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm
• Effekt: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
• Standby sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby nettverk (P net ): 0,50 W
  – Fargetemperatur: 3.000 K (varmhvit)
  – Fargegjengivelsesindeks: Ra=82
  – Middels levetid: L70B50 ved 25 °C: > 60.000 t. NO
  – Fargekonsistens SDCM: startverdi: 3
• Lysstyrkefordeling:

120° 35° 65° 90° mm/1000 m

– Grunnlys: kan stilles inn fra 10 – 100 %
– Hovedlys: kan stilles inn fra 10 – 100 %
– Dekningsrekkevidde*: maks. 8 m tangentialt
– Dekningsvinkel*: 180°
– Tidsinnstilling*: 5 sek – 60 min
- Skumringsinnstilling*: 2-2.000 lux
- Rekkeviddeinnstilling*: 1 - 8 m
- Kapslingsgrad: IP 44
– Kapslingsklasse: //
- Slagfasthet: IK 03
- Omgivelsestemperatur: -10 til +40 °C
– Energieffektivitetsklasse: Dette produktet inneholder en lyskilde i energieffektivitetsklasse «E».

Apparatet har ikke spenning.

Enheten kobles ikke inn.

- Innskrenk eller forandre dekningsområdet ved behov.

Apparatet slår seg på när det ikke skal

- Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).

- Kontroller området.

- Innskrenk eller forandre dekningsområdet ved behov.

NO

GR

Περιεχόμενα
