KULLANIM KILAVUZU L 271 Digi SC STEINEL

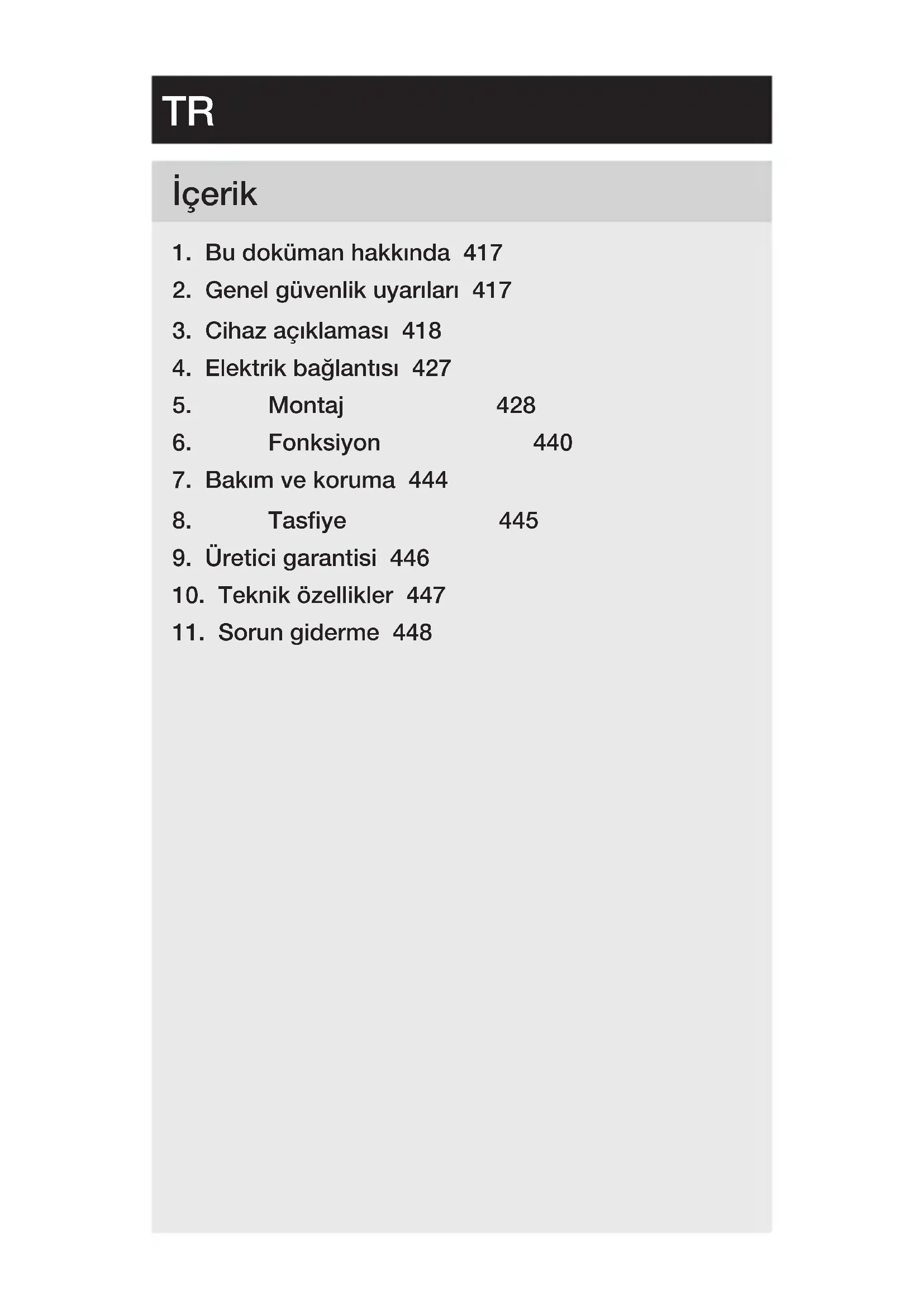

1. Bu doküman hakkında 417

2. Genel güvenlik uyarıları 417

3. Cihaz açıklaması 418

4. Elektrik bağlantısı 427

7. Bakım ve koruma 444

9. Üretici garantisi 446

10. Teknik özellikler 447

11. Sorun giderme 448

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı! Elektrikten kaynaklanan tehlikelere karşı uyarı! Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike! Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.

• Güvenlik uyarılarına riayet edin.

• Erişilebilir şekilde saklayın. – Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir. – Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir. – Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Sadece orijinal yedek parçalar kullanın. – Onarımlar yalnızca uzman şirketler tarafından yapılabilir.– 418 – İçerik

Amacına uygun kullanım Lamba L 270 Digi SC – Kızılötesi hareket sensörlü ve değiştirilebilir, aydınlatmalı kapı numarası panelli LED lamba. – Dış mekanda duvara montaj. – Lambalar, Bluetooth-Mesh-Standard ile ağ oluşturabilir. – Steinel Connect App üzerinden kumanda. Amacına uygun kullanım Lamba L 271 Digi SC – Kızılötesi hareket sensörlü LED lamba. – Dış mekanda duvara montaj. – Lambalar, Bluetooth-Mesh-Standard ile ağ oluşturabilir. – Steinel Connect App üzerinden kumanda. Amacına uygun kullanım Lamba L 271 Digi C – LED lamba. – Dış mekanda duvara montaj. – Lambalar, Bluetooth-Mesh-Standard ile ağ oluşturabilir. – Steinel Connect App üzerinden kumanda.TR – 419 – İçerik Hareket sensörü fonksiyon prensibi Fonksiyon prensibi, bir Bluetooth sensör ürünü ile kombine olarak sensör varyantı (SC) veya manuel varyant (C) ile ilgilidir. – Kızılötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar. Bu ısı radyasyonu, elektronik forma dönüştürülür ve cihazı otomatik olarak çalıştırır. – En güvenli hareket algılama, cihazı hareket yönünün yan tarafına monte ederek yapılır. – Doğrudan cihazın üzerine doğru yüründüğünde, hareket algılamanın menzili kısıtlanır. – Engeller (örn. ağaçlar, duvarlar veya cam bölmeler) nedeniyle hareket algılama kısıtlanabilir veya hiç yapıla- mayabilir. – Hava koşullarından dolayı ani sıcaklık değişiklikleri, ısı kaynaklarında farklılık oluşturmaz.– 420 – İçerik Teslimat kapsamı Lamba L 270 Digi SC

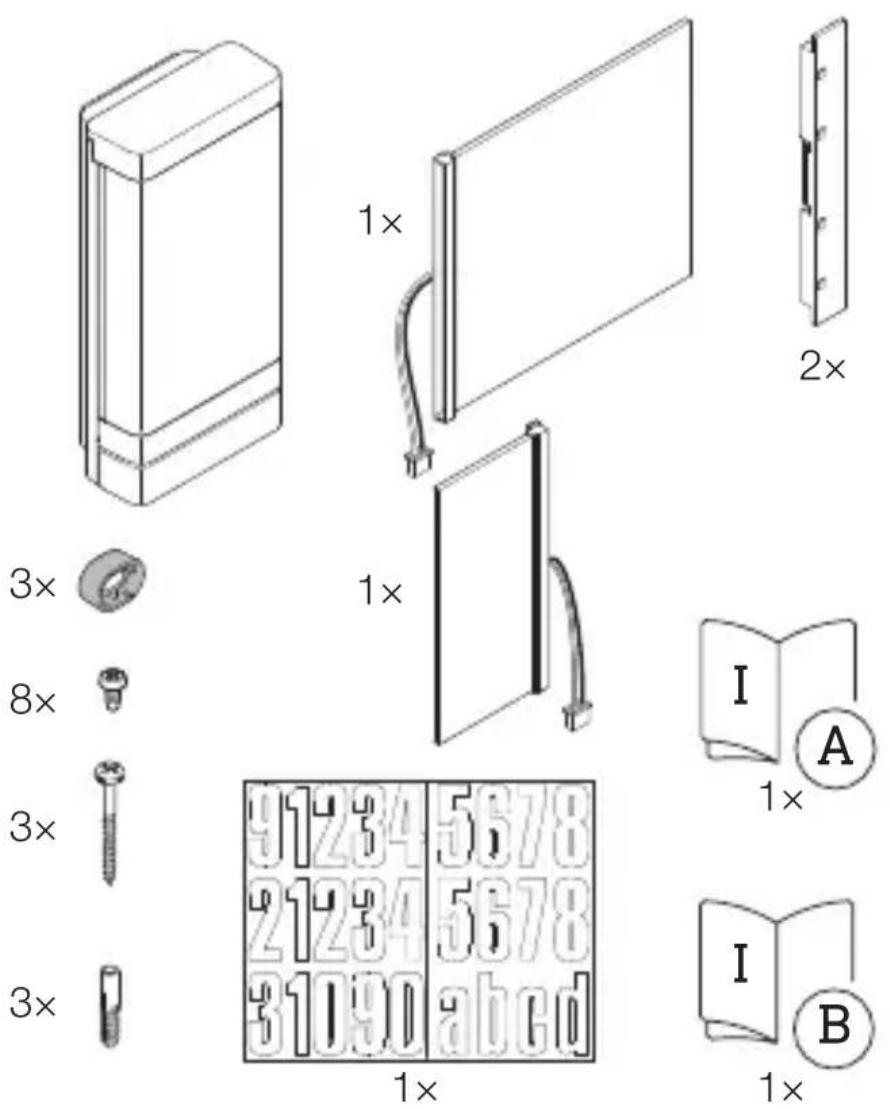

– 1 Adet kızılötesi hareket sensörlü LED lamba – 1 Adet aydınlatmalı panel, büyük – 1 Adet aydınlatmalı panel, küçük – 2 Panel tutucusu – 3 Ara parça – 8 Vida, panelin montajı için – 3 Vida, lambanın montajı için – 3 Dübel – 1 Kapı numarası etiketi – 1 Güvenlik Bilgi Formu (A) – 1 Hızlı Başlatma Kılavuzu (B)TR – 421 – İçerik Teslimat kapsamı Lamba L 271 Digi SC

– 1 Adet kızılötesi hareket sensörlü LED lamba – 3 Ara parça – 3 Vida – 3 Dübel – 1 Güvenlik Bilgi Formu (A) – 1 Hızlı Başlatma Kılavuzu (B)– 422 – İçerik Teslimat kapsamı Lamba L 271 Digi C

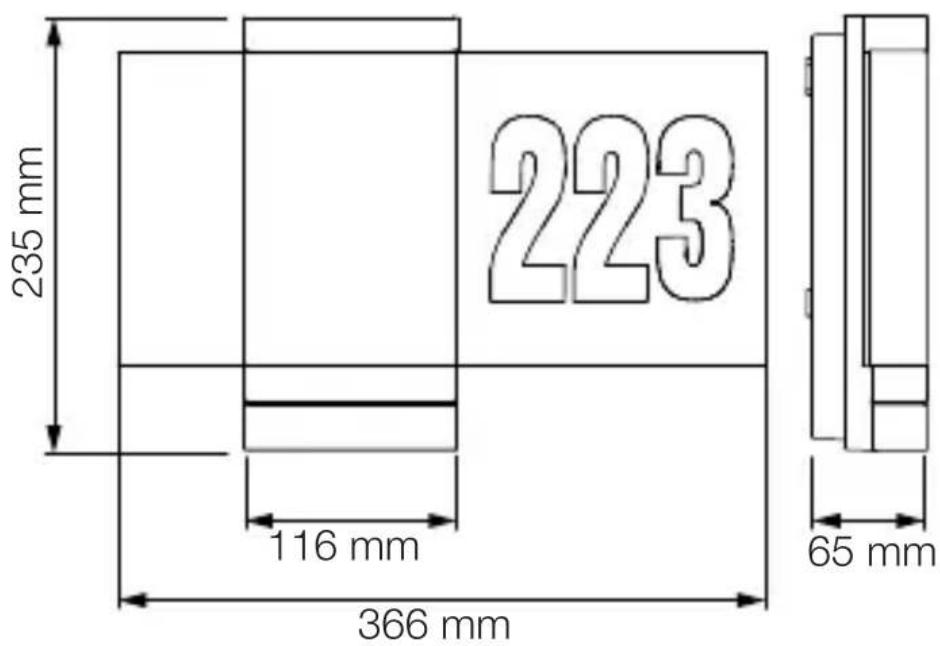

– 1 LED lamba – 3 Ara parça – 3 Vida – 3 Dübel – 1 Güvenlik Bilgi Formu (A) – 1 Hızlı Başlatma Kılavuzu (B)TR – 423 – İçerik Ürünün boyutları Lamba L 270 Digi SC

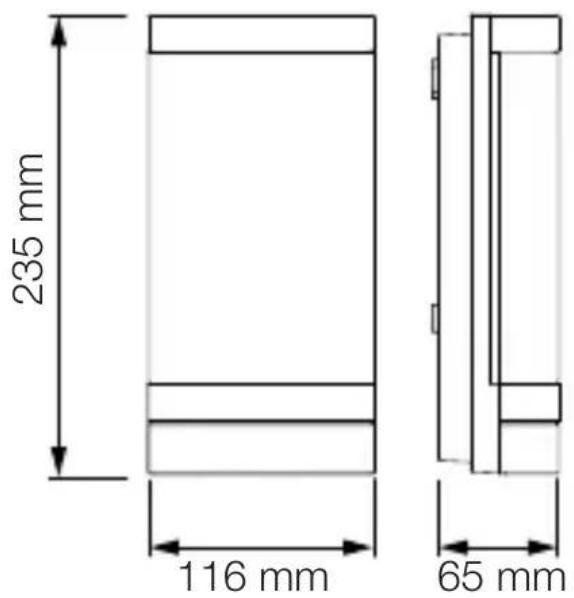

116mm 235mm 65mm 366mm Ürünün boyutları Lambalar L 271 Digi SC ve L 271 Digi C

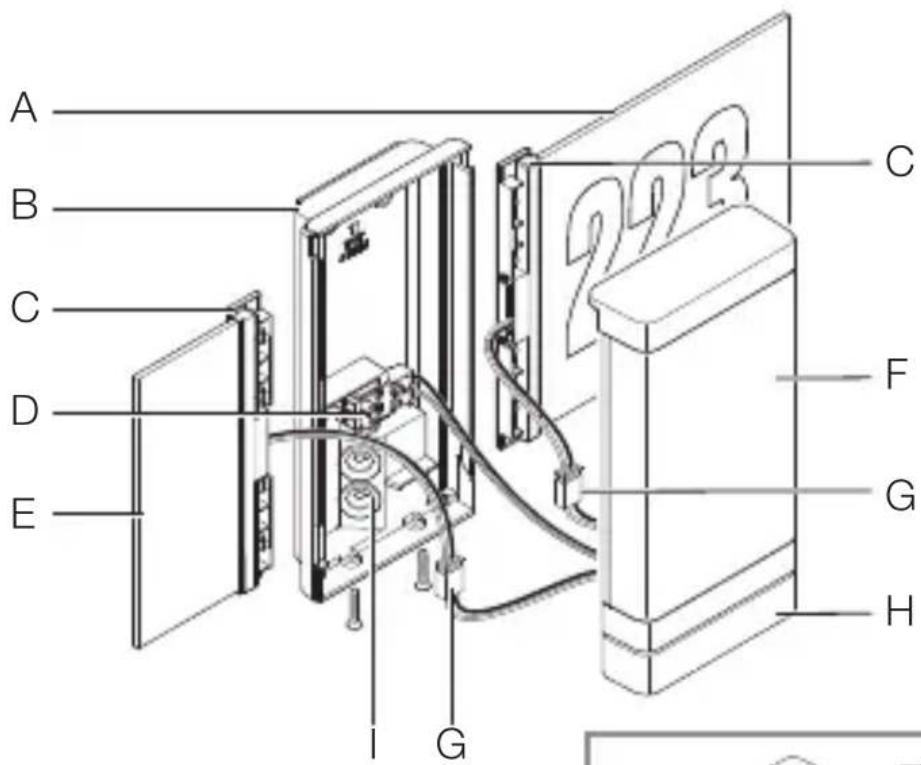

116mm 235mm 65mm– 424 – İçerik Cihazın genel görünümü Lamba L 270 Digi SC

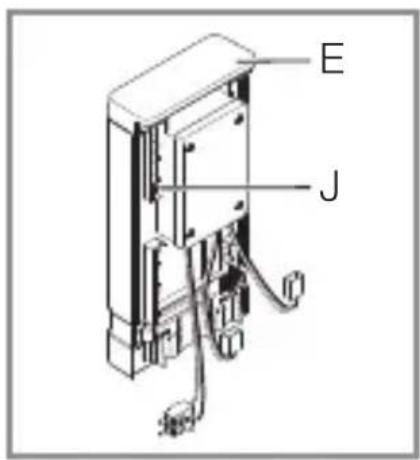

A Aydınlatmalı kapı numarası paneli B Duvar tutucusu C Panel tutucusu D Bağlantı terminali E Aydınlatmalı panel F LED kapağı G Bağlantı soket H Sensör ünitesi I Tapa J Şasi (LED kapağında)TR – 425 – İçerik Cihazın genel görünümü Lambalar L 271 Digi SC ve L 271 Digi C

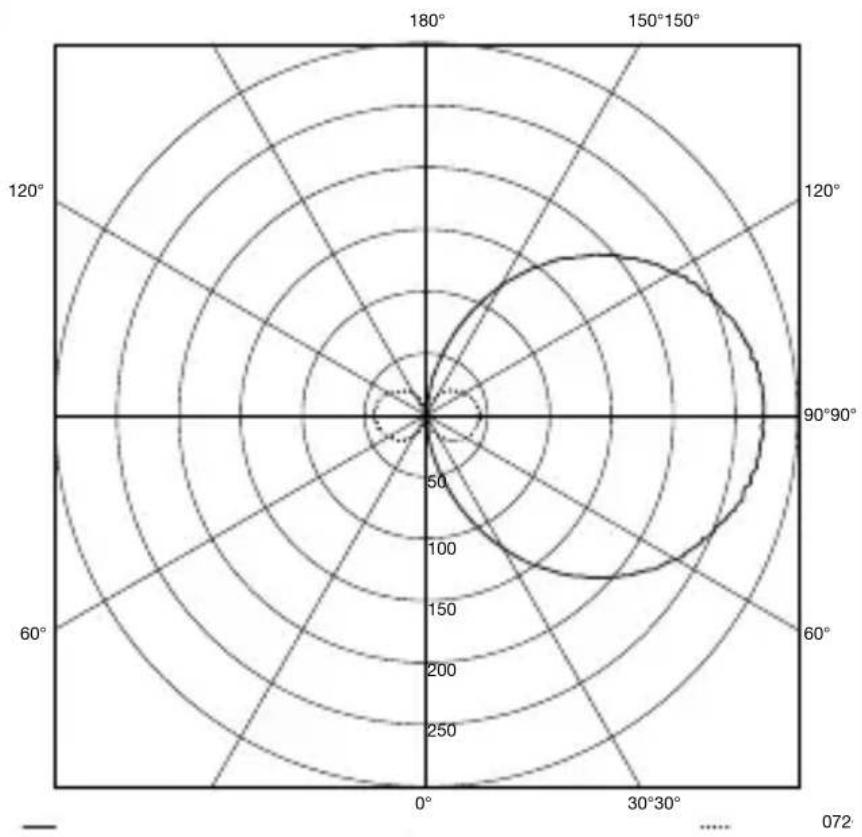

A Duvar tutucusu B Bağlantı terminali C LED kapağı D Tapa E Sensör ünitesi (sadece SC)– 426 – İçerik Işık dağılım eğrisi

4. Elektrik bağlantısı

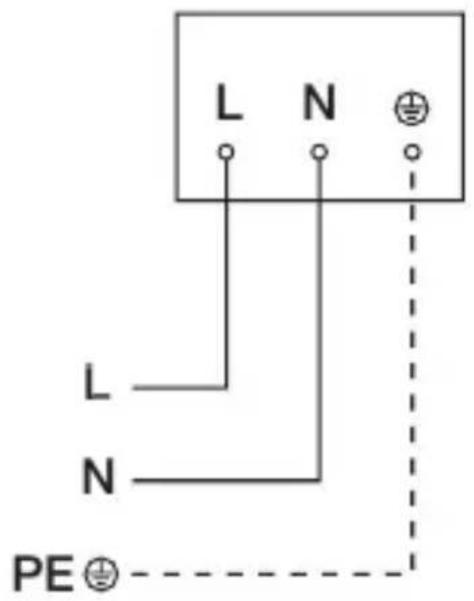

Devre şeması Lambalar

Elektrik kablosu, 3 iletkenli bir kablodur: L = Faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil / sarı) Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anah- tarından sonra da bağlanabilir. Bu cihazın LED’i değiştirilemez. Gerektiğinde, tüm cihaz değiştirilmelidir.– 428 – İçerik

Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.

• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.

• Elektrik beslemesinin kesik kalacağından emin olun. Maddi hasar tehlikesi! Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.

• Bağlantı tesisatlarını doğru bağlayın. Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletime almayın.

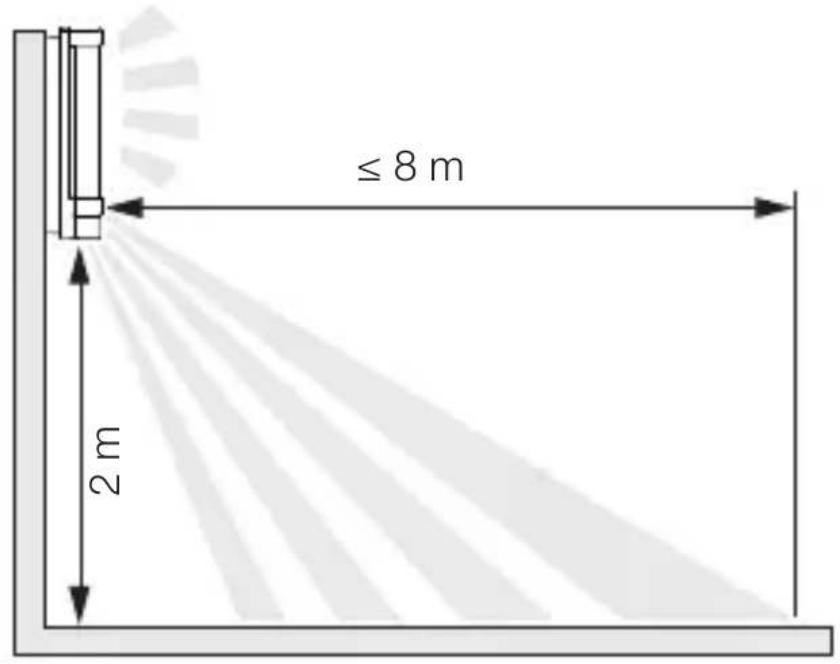

• Uygun montaj yerini seçin. – Erişim menzilini göz önüne alarak. – Hareketlerin algılanmasını göz önüne alarak (sadeceSC). – Titreşimsiz. – Kapsama alanında engeller yok (sadece SC). – Patlama tehlikesi olmayan bölgelerde. – Kolay tutuşmayan yüzeylerin üzerinde. – Işık kaynağının içine kısa mesafeden (<30cm) bakıl- mayacak şekilde. – Diğer LED lambalardan en az 50cm uzakta.TR – 429 – İçerik Menzil Lambalar L 270 Digi SC ve L 271 Digi SC

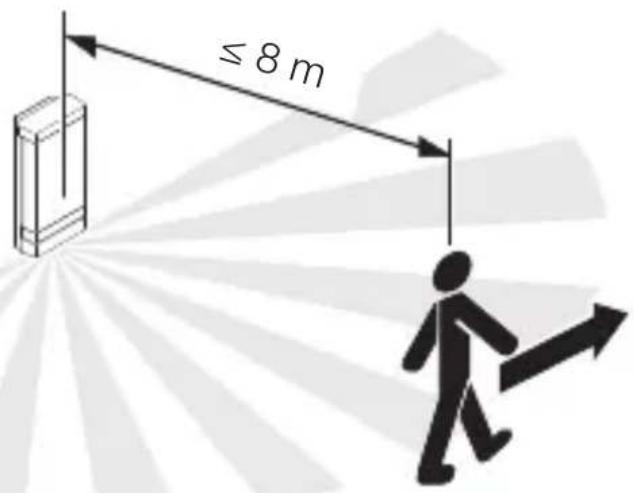

≤8m 2m– 430 – İçerik Hareket yönünün yan tarafında hareket algılama Lambalar L 270 Digi SC ve L 271 Digi SC

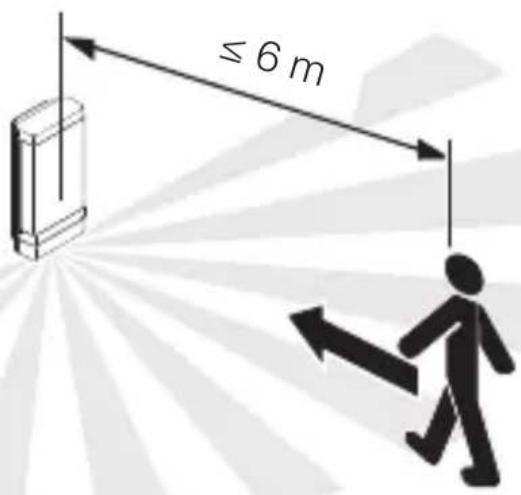

≤8m Hareket yönünde hareket algılama Lambalar L 270 Digi SC ve L 271 Digi SC

≤6mTR – 431 – İçerik Montaj adımları

• Elektrik beslemesinin kapatıldığını kontrol edin.

• LED kapağının vidalarını duvar tutucusundan çıkartın.

• Bağlantı soketini sökün.– 432 – İçerik

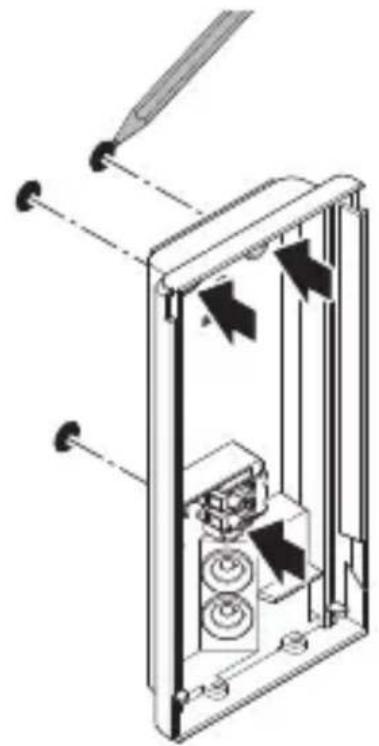

• Delik yerlerini işaretleyin.

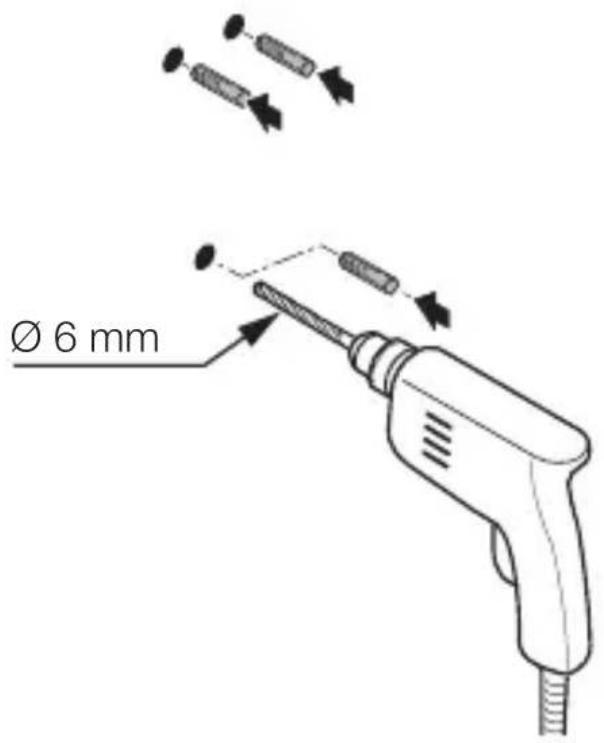

• Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.TR – 433 – İçerik

• Elektrik besleme kablosu için tapayı delin.

• Sıva altı montajlı besleme kablosu için duvar tutucusunu ara parçası olmadan vidalayın.– 434 – İçerik

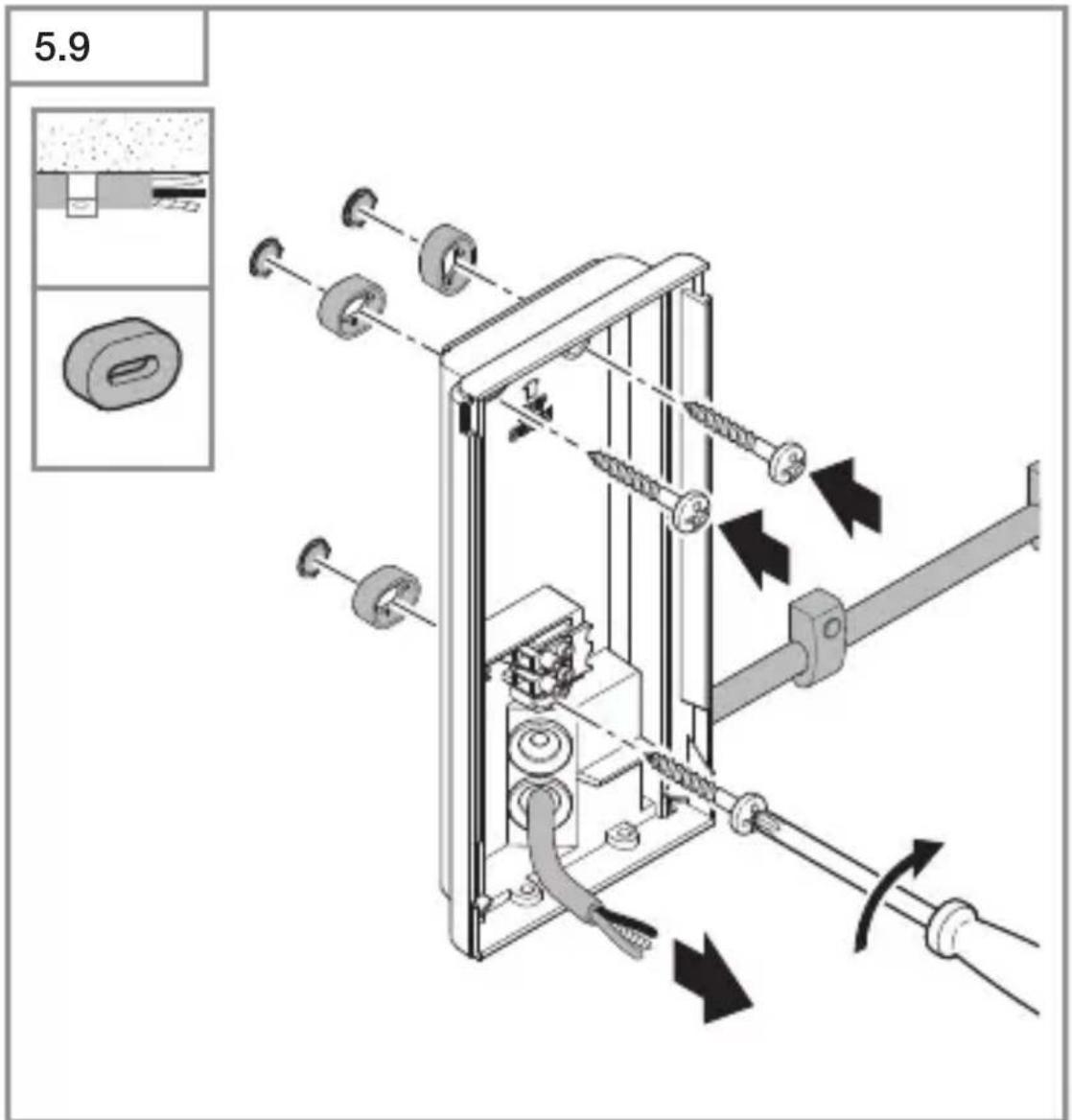

• Elektrik besleme kablosu için tapayı delin.

• Sıva üstü besleme kablosu için duvar tutucusunu ara parçalarla birlikte vidalayın.TR – 435 – İçerik

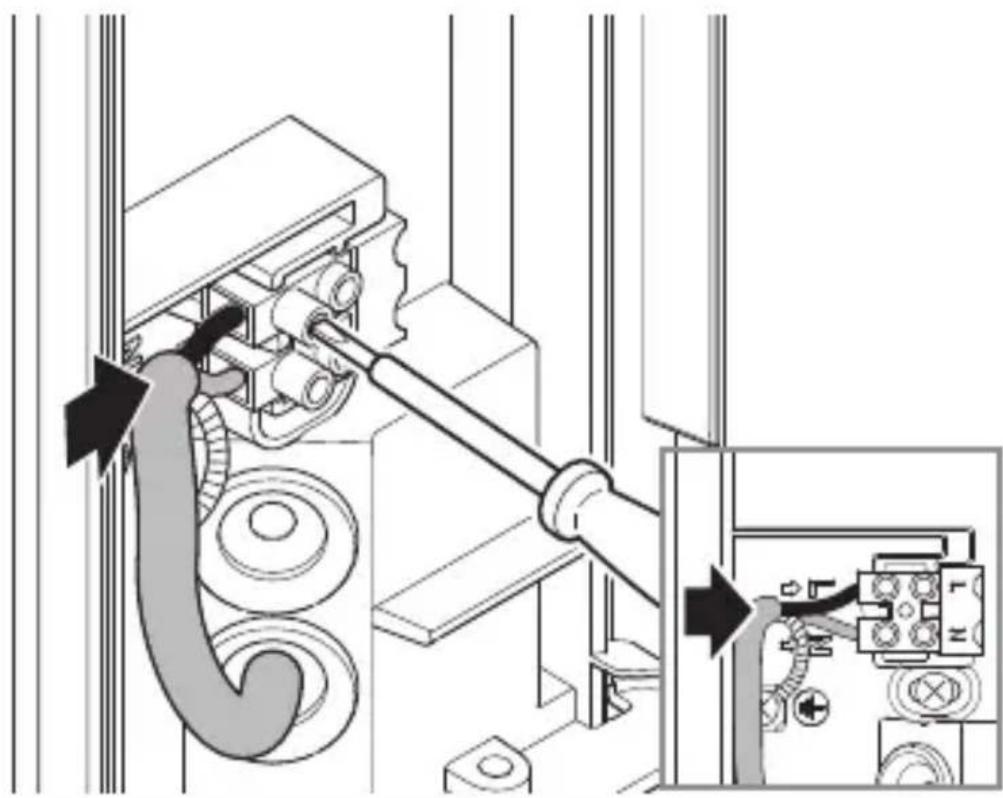

• Elektrik beslemesini devre şemasına göre bağlayın. “4. Elektrik bağlantısı”– 436 – İçerik Lamba L 270 Digi SC

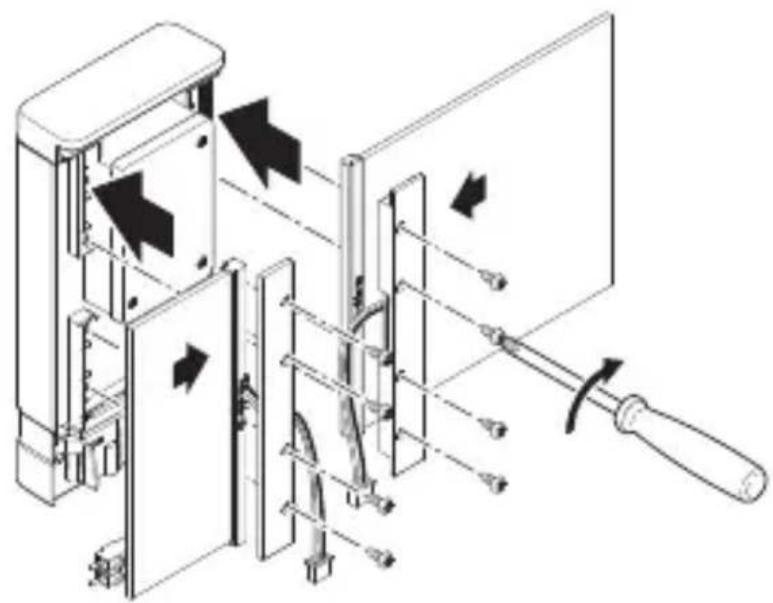

• Panelleri şasi içine yerleştirin. Panel tutucularını sıkıca vidalayın. – Büyük ve küçük panelin her biri, alternatif olarak her iki taraftan da vidalanabilir. – Paneller değiştirilebilir.TR – 437 – İçerik Lamba L 270 Digi SC

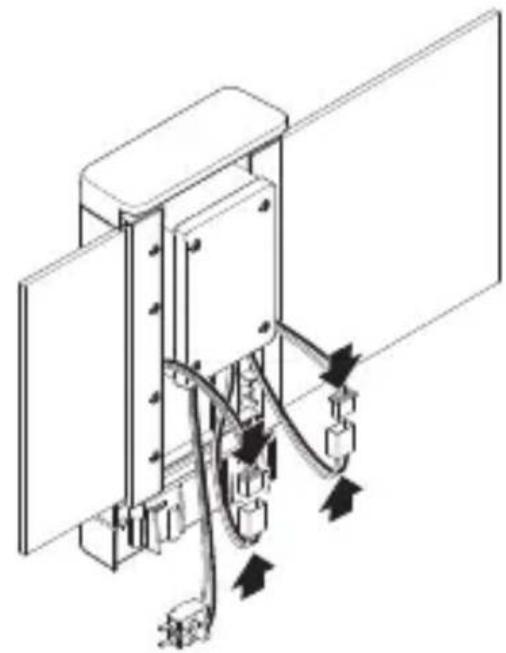

• Kapı numarası panellerinin bağlantı soketlerini birbirine takın.– 438 – İçerik

• Bağlantı terminalini takın.

• LED kapağını duvar tutucusuna vidalayın.TR – 439 – İçerik

• Elektrik beslemesini açın. Lamba L 270 Digi SC

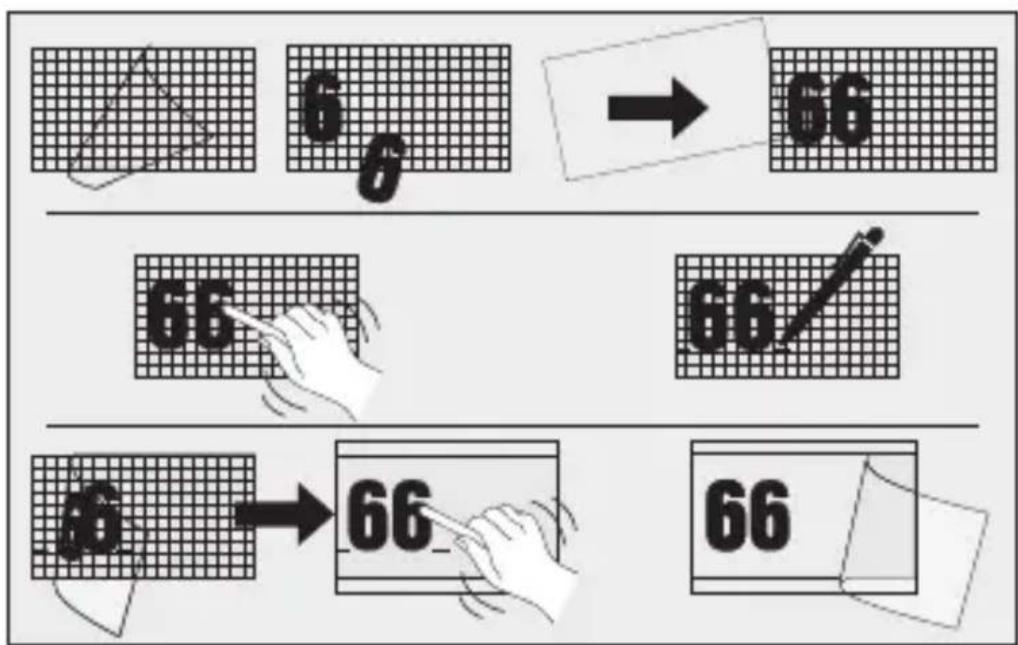

• Kapı numaralarını kapı numarası etiketinden yapıştırın.

• Ayarları yapın. “6. Fonksiyon”– 440 – İçerik

Lambalar L 270 Digi SC ve L 271 Digi SC Fabrika ayarları (Teslimat durumu) – Erişim menzili ayarı: maks. – Zaman ayarı Temel ışık: 10sn. – Zaman ayarı Fon ışığı: 1dak. – Alacakaranlık ayarı: 2.000Lux – Fon ışığı Kısma seviyesi: %50 Fabrika ayarları – Erişim menzili ayarı: 8m – Temel ışık ardıl çalıştırma süresi: 3dak. – Fon ışığı ardıl çalıştırma süresi: 5dak. – Alacakaranlık ayarı: 500Lux – Fon ışığı Kısma seviyesi: %10 – Efekt ışığı: AN Steinel Connect App Cihazın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore’unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya tablet gereklidir. Android iOSTR – 441 – İçerik Steinel Connect App kullanılarak ayarlanabilen işlevler: – Zaman ayarı 5sn – 60dak – Alacakaranlık ayarı 2 – 2.000Lux – Lux öğretme – Fon ışığı – Temel ışık – Yumuşak ışık başlatma fonksiyonu – Zaman öğretme – Erişim menzili ayarı – Bluetooth ağ sistemi Zaman ayarı Kapatma gecikmesi, yak. 5saniye ile maks. 60dakika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır. Algılama alanının ayarlanması sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir. Alacakaranlık ayarı Devreye girme parlaklığı (alacakaranlık), yak.2 – 2.000Lux arasında kademesiz olarak ayarlanabilir. Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için Gün ışığı işletimi ayarlanmış olmalıdır. Fon ışığı Fon ışığının parlaklığı, %10 ile %100 arasında ayarlanabilir. Fon ışığı, zamana veya parlaklığa bağlı olarak ayarlanabilir. Kapsama alanında hareket algılanması halinde ışık (ayar- lanmış olan süre boyunca) maksimum ışık gücüne (%100) getirilir. Ardından lamba, tekrar fon ışığında çalıştırılır.– 442 – İçerik Temel ışık Temel ışığın parlaklığı, %10 ile %100 arasında ayarlanabilir. Yumuşak ışık başlatma fonksiyonu: Işık açıldığında, parlaklık aralıksız %100 oranına yükseltilir (fade in). Işık kapatıldığında, parlaklık aralıksız %0. oranına düşürülür (fade out). Fade-in ve fade-out süreleri seçilebilir. Sürekli ışık işletimi Sürekli ışık işletiminin parametreleri, Steinel Connect App üzerinden ayarlanabilir. Yeni uygulamada, sürekli ışık belirli bir zamana (zaman öğretme) kadar istenildiği gibi ayarlanabilir. Bluetooth ağ sistemi (Bluetooth-Connect-Mesh) Sensörlü anahtar, Bluetooth-Mesh standardına uygundur. Bluetooth Mesh standardına uygun tüm ürünlerle ağa bağlanabilir. Sensörlü anahtar, Steinel Connect App kullanılarak yapı- landırılır. Sensörlü anahtar ile Steinel Connect App arasında kurulan ilk bağlantıda, ilgili ağ anahtarları akıllı telefona veya tablete kaydedilir. Anahtar vasıtasıyla, sensöre yetkisiz erişim engellenir. Ağ anahtarı, başka bir akıllı telefon veya tablet üzerinden erişim için paylaşılmalıdır.TR – 443 – İçerik Algılama alanının ayarlanması

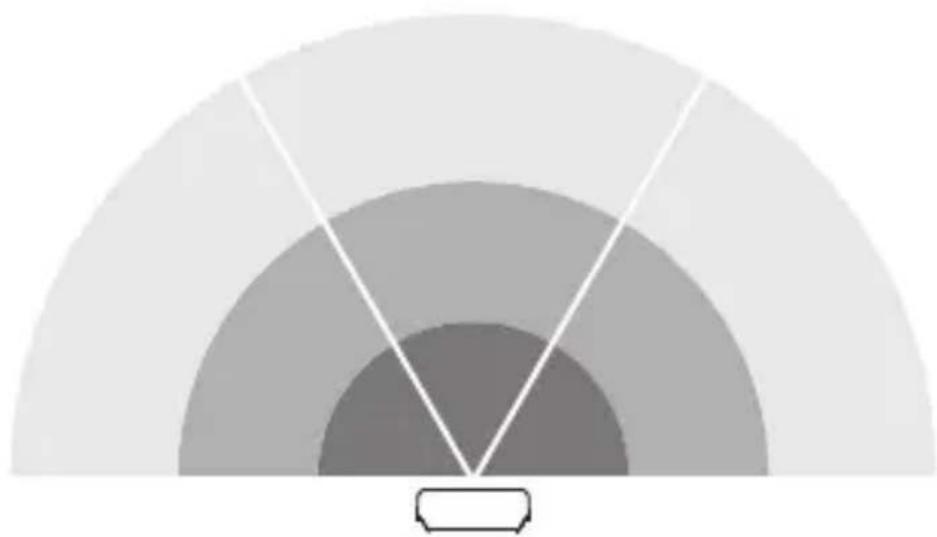

Sensörün algılama alanı üç bölgeye ayrılmıştır: – Üç bölgenin her biri ayrı ayrı etkinleştirilebilir veya devre dışı bırakılabilir. – Erişim menzili, üç bölgenin her biri için müstakil olarak ayarlanabilir. Not: Algılama alanının ayarı sırasında önerilenler: – En kısa süreyi ayarlayın. – Gün ışığı işletimini ayarlayın.– 444 – İçerik

Cihaz bakım gerektirmez. Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Cihazı yalnızca kuru haldeyken temizleyin. Maddi hasar tehlikesi! Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

• Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin. Sadece L270:

• Panellerin üzerindeki kirleri yumuşak bir bez ve cam temizleyici ile silin. Önemli: İşletim cihazı değiştirilemez.TR – 445 – İçerik

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.– 446 –İçerik

9. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, AlmanyaBu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardındanbir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı ci-simlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir. Servis: Fabrika servisimiz, garanti süresi sona erdikten sonra veya aksaklıklar halinde onarım yapar. Lütfen ürünü iyi ambalaj-lanmış halde, en yakın servis istasyonuna gönderin. ÜRETİCİ

10. Teknik özellikler

): L 270 SC; L 271 SC: 0,50W – Standby Ağ (P net ): 0,50W – Renk sıcaklığı: 3.000K (sıcak beyaz) – Renk yansıtma indeksi: R

=82 – Ortalama nominal hizmet ömrü: L70B50 25°C sıcaklıkta: >60.000saat – Renk tutarlılığıSDCM: Başlangıç değeri: 3 – Işık şiddeti dağılımı:

120° cd / 1000 lm 072C / 09C081C / 0C – Fon ışığı: %10 – 100 arasında ayarlanabilir – Temel ışık: %10 – 100 arasında ayarlanabilir – Algılama menzili*: maks. 8m teğetsel – Algılama açısı*: 180° – Zaman ayarı*: 5sn – 60dak – Alacakaranlık ayarı*: 2 – 2.000Lux – Erişim menzili ayarı*: 1 – 8m – Koruma türü: IP44 – Koruma sınıfı: II – Darbe mukavemeti: IK03 – Ortam sıcaklığı: -10ila +40°C – Enerji verimlilik sınıfı: Bu ürün, enerji verimliliği sınıfı “E” olan bir ışık kaynağı içerir.

• C için: Sadece bir Bluetooth sensör ürünüyle kombine olarak geçerlidir.– 448 – İçerik

Cihazda elektrik yok. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Kablo kopuk.

• Kabloyu avometre ile gözden geçirin. – Elektrik kablosunda kısa devre.

• Bağlantıları gözden geçirin. – Muhtemelen, mevcut elektrik anahtarı kapalı.

• Elektrik anahtarını çalıştırın. Cihaz devreye girmiyor. – Alacakaranlık ayarı yanlış seçilmiş.

• Alacakaranlık ayarını yeniden ayarlayın. – Elektrik anahtarı KAPALI.

• Elektrik anahtarını ayarlayın. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ya da doğru değil.

• Algılama alanını kontrol edin ve ayarlayın. – Işık kaynağı arızalı.

• Işık kaynağı değiştirilemez. Cihazı komple değiştirin. Cihaz kapanmıyor. – Algılama alanında sürekli hareket var.

• Algılama alanını kontrol edin.

• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.TR – 449 – İçerik Cihaz istem dışı çalışıyor. – Cihaz harekete karşı güvenli monte edilmemiş.

• Cihazı sıkı monte edin. – Hareket mevcut, ancak izleyici tarafından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.).

• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.Tartalom
