Τύπος προϊόντος	Εξωτερικός προβολέας LED με ανιχνευτή κίνησης υπέρυθρων
Μάρκα	Steinel
Μοντέλο	L 271 Digi SC
Διαστάσεις (Y × Π × Β)	235 × 116 × 65 mm
Βάρος	Περίπου 1 kg (εκτίμηση)
Τροφοδοσία	220–240 V, 50/60 Hz
Ισχύς κατανάλωσης	6,60 W
Φωτεινή ροή	566 lm
Φωτεινή απόδοση	85 lm/W
Θερμοκρασία χρώματος	3 000 K (θερμό λευκό)
Δείκτης χρωματικής απόδοσης (CRI)	Ra = 82
Μέση διάρκεια ζωής	L70B50 στους 25 °C: > 60.000 ώρες
Γωνία ανίχνευσης	180°
Εμβέλεια ανίχνευσης	Μέγ. 8 m (εφαπτομενική), ρυθμιζόμενη από 1 έως 8 m
Ρυθμιζόμενη χρονοκαθυστέρηση	Από 5 δευτ. έως 60 λεπτά
Ρυθμιζόμενο όριο ενεργοποίησης	Από 2 έως 2.000 lx
Δείκτης προστασίας	IP44
Αντοχή σε κρούση	IK03
Θερμοκρασία λειτουργίας	Από -10 έως +40 °C
Κλάση προστασίας	II (διπλή μόνωση)
Τύπος ανιχνευτή	Παθητικό υπέρυθρο (PIR)
Τεχνολογία επικοινωνίας	Bluetooth mesh
Λειτουργία φωτισμού βάσης	Ναι, ρυθμιζόμενο από 10 έως 100%
Ρύθμιση φωτεινότητας	Ναι (κύριος φωτισμός και φωτισμός βάσης ρυθμιζόμενοι από 10 έως 100%)
Λειτουργία ομαλής ενεργοποίησης	Ναι (ρυθμιζόμενη σταδιακή ενεργοποίηση/απενεργοποίηση)
Εφαρμογή ελέγχου	STEINEL Connect (iOS/Android)
Εγγύηση κατασκευαστή	3 χρόνια
Ανακύκλωση	Μην το πετάτε με τα οικιακά απορρίμματα· υποχρεωτική χωριστή συλλογή

Συχνές ερωτήσεις - L 271 Digi SC STEINEL

Ποια είναι η εμβέλεια ανίχνευσης του Steinel L 271 Digi SC;

Η μέγιστη εμβέλεια ανίχνευσης είναι 8 μέτρα σε εφαπτομενική κατεύθυνση. Είναι ρυθμιζόμενη από 1 έως 8 μέτρα μέσω της εφαρμογής STEINEL Connect.

Μπορώ να αντικαταστήσω το LED αν χαλάσει;

Όχι, το LED δεν είναι αντικαταστάσιμο. Σε περίπτωση βλάβης, πρέπει να αντικατασταθεί ολόκληρη η συσκευή.

Πώς ρυθμίζω την ευαισθησία του ανιχνευτή;

Η ευαισθησία (εμβέλεια) ρυθμίζεται μέσω της εφαρμογής STEINEL Connect. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε μεμονωμένα τις τρεις ζώνες ανίχνευσης και να ρυθμίσετε την εμβέλεια καθεμίας.

Ποια είναι η κατανάλωση σε αναμονή της συσκευής;

Η κατανάλωση σε αναμονή είναι 0,50 W (κατάσταση αναμονής ανιχνευτή και δικτύου).

Μπορεί το L 271 Digi SC να συνδεθεί με άλλα φωτιστικά;

Ναι, χάρη στην τεχνολογία Bluetooth mesh, πολλά συμβατά φωτιστικά μπορούν να συνδεθούν σε δίκτυο και να ελέγχονται μέσω της εφαρμογής STEINEL Connect.

Πώς καθαρίζω τη συσκευή;

Καθαρίστε τη συσκευή μόνο στεγνά με ένα μαλακό πανί. Μη χρησιμοποιείτε απορρυπαντικό ή νερό για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας.

Ποιος είναι ο δείκτης προστασίας IP αυτού του φωτιστικού;

Ο δείκτης προστασίας είναι IP44, γεγονός που το καθιστά ανθεκτικό σε πιτσιλιές νερού και κατάλληλο για εξωτερική χρήση.

Πώς εγκαθιστώ σωστά το L 271 Digi SC;

Η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο ηλεκτρολόγο. Κόψτε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. Στερεώστε τη βάση τοίχου, συνδέστε τα καλώδια (L, N, PE) σύμφωνα με το διάγραμμα και στη συνέχεια βιδώστε το κάλυμμα LED. Βεβαιωθείτε ότι η συσκευή είναι τοποθετημένη μακριά από κραδασμούς και σε απόσταση μεγαλύτερη από 50 cm από άλλα φωτιστικά LED.

Ποια είναι η μέση διάρκεια ζωής του LED;

Η μέση διάρκεια ζωής είναι πάνω από 60.000 ώρες (L70B50 στους 25 °C).

Τι κάνω αν ο ανιχνευτής ανάβει αδικαιολόγητα;

Ελέγξτε ότι η συσκευή είναι στερεά τοποθετημένη και ότι δεν υπάρχει καμία πηγή θερμότητας (ζώα, οχήματα) στην περιοχή ανίχνευσης. Μειώστε την εμβέλεια ή προσαρμόστε τις ζώνες μέσω της εφαρμογής STEINEL Connect.

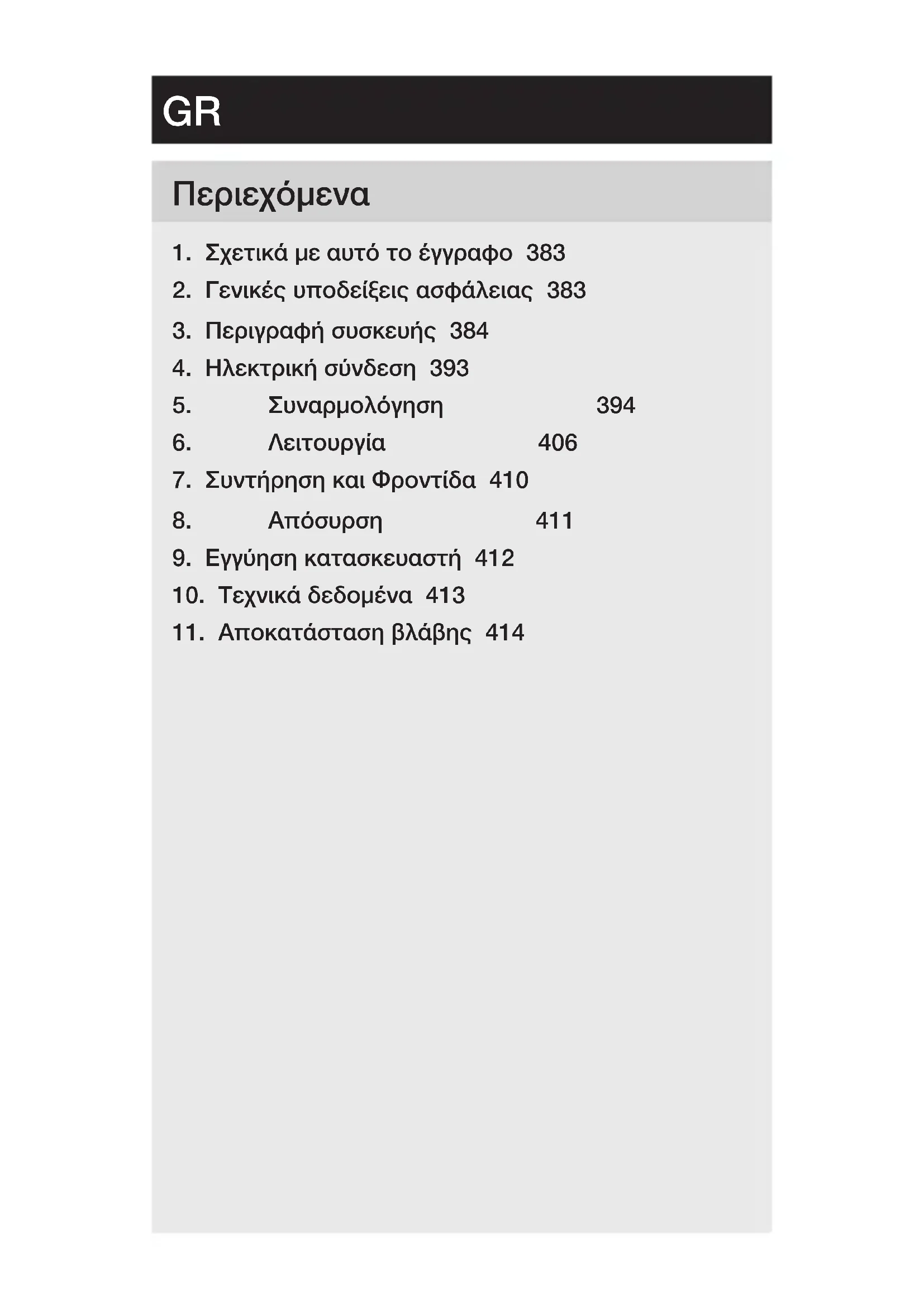

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 271 Digi SC STEINEL

1. Σχετικά με αυτό το έγγραφο 383
2. Γενικές υποδείξεις ασφάλειας 383
3. Περιγραφή συσκευής 384
4. Ηλεκτρική σύνδεση 393
5. Συναρμολόγηση 394
6. Λειτουργία 406
7. Συντήρηση και Φροντίδα 410
8. Απόσυρση 411
9. Εγγύηση κατασκευαστή 412
10. Τεχνικά δεδομένα 413
11. Αποκατάσταση βλάβης 414

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
• Ακολουθείτε τις υποδείξεις ασφαλείας.
  • Φυλάσσετε σε προσβάσιμο μέρος.

– Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.
– Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.
– Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

- Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους τεχνικούς.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς Λαμπτήρας L 270 Digi SC

– Λαμπτήρας LED με αισθητήρα κίνησης υπέρυθρων και ανταλλακτικά, φωτιζόμενα πάνελ με αριθμό σπιτιού.
– Εγκατάσταση σε τοίχο σε εξωτερικούς χώρους.
– Λαμπτήρες δικτύωσης μέσω Bluetooth-Mesh-Standard.
– Χειρισμός μέσω της εφαρμογής Steinel Connect.

Χρήση σύμφωνα με τους κανονισμούς Λαμπτήρας L 271 Digi SC

– Λαμπτήρας LED με αισθητήρα κίνησης υπέρυθρων.
– Εγκατάσταση σε τοίχο σε εξωτερικούς χώρους.
– Λαμπτήρες δικτύωσης μέσω Bluetooth-Mesh-Standard.
– Χειρισμός μέσω της εφαρμογής Steinel Connect.

Χρήση σύμφωνα με τους κανονισμούς Λαμπτήρας L 271 Digi C

• Λαμπτήρας LED.
  – Εγκατάσταση σε τοίχο σε εξωτερικούς χώρους.
  – Λαμπτήρες δικτύωσης μέσω Bluetooth-Mesh-Standard.
  – Χειρισμός μέσω της εφαρμογής Steinel Connect.

Αρχή λειτουργίας αισθητήρας κίνησης

Η αρχή λειτουργίας αφορά σε εκδόσεις αισθητήρα (SC) ή σε χειροκίνητη έκδοση (C) σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

• Ο αισθητήρας υπέρυθρων ανιχνεύει την θερμική ακτι- νοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζωών). Η θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τη συσκευή.
  – Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια συναρμολόγηση της συσκευής ως προς την κατεύθυνση κίνησης.
  – Η εμβέλεια ανίχνευσης κίνησης περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα.
• Μέσα από εμπόδια (π.χ. δέντρα, τοίχους ή υαλοπίνακες) ίσως να περιορίζεται ή να μην είναι καθόλου δυνατή η ανίχνευση κίνησης.
• Οι αιφνίδιες μεταβολές θερμοκρασίας λόγω των και- ρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας.

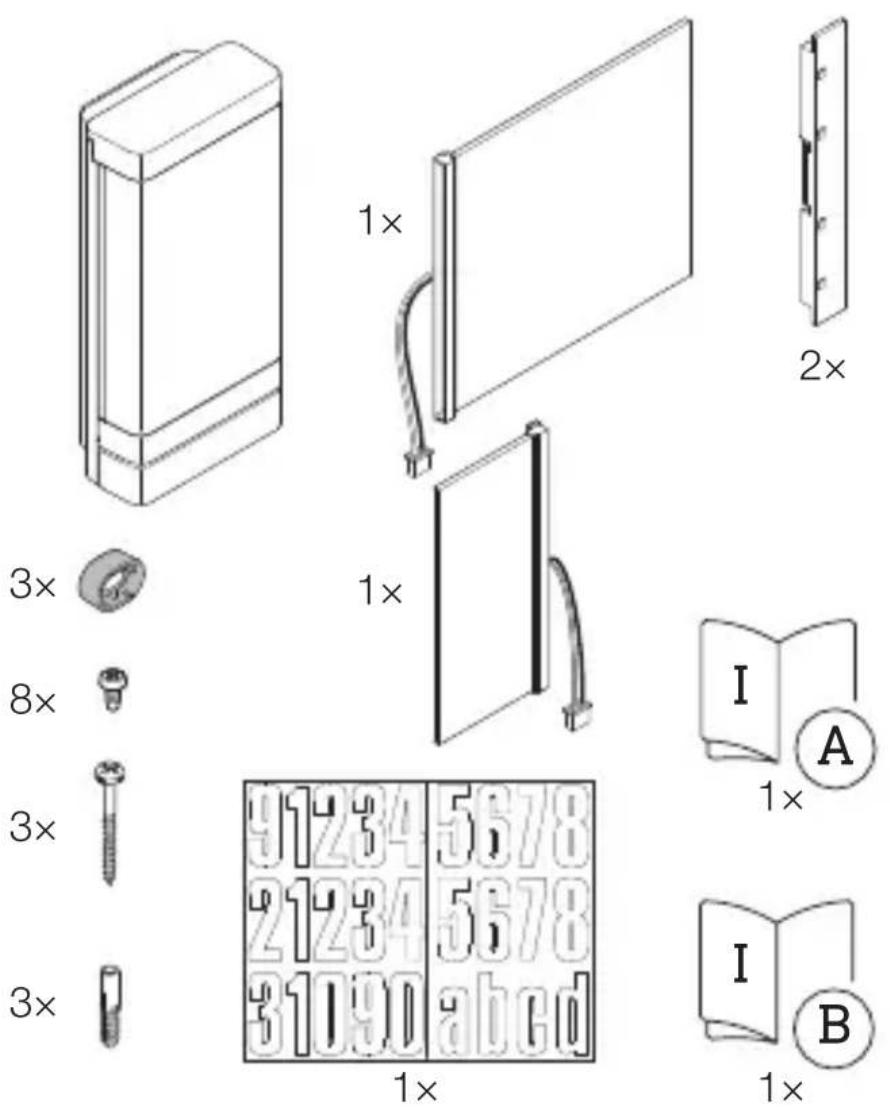

Περιεχόμενο συσκευασίας λαμπτήρα L 270 Digi SC

3.1

3×

1×

8×

3×

3×

• 1 Λαμπτήρας LED με αισθητήρα κίνησης υπερύθρων
  -1 Φωτιζόμενο πάνελ μεγάλο
• 1 Φωτιζόμενο πάνελ μικρό
• 2 Συγκρατητές πάνελ
• 3 Διαστάρια
• 8 Βίδες για συναρμολόγηση του πάνελ
  -3Βίδες για συναρμολόγηση λαμπτήρα
• 3 Такákia
• 1 Εντυπο αριθμών σπιτιού
• 1 Φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 Γρήγορη εκκίνηση (Β)

Περιεχόμενο συσκευασίας λαμπτήρα L 271 Digi SC

3.2

• 1 Λαμπτήρας LED με αισθητήρα κίνησης υπερύθρων
• 3 Διαστάρια
• 3 Bíδες
• 3 Такákia
• 1 Φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 Γρήγορη εκκίνηση (Β)

Περιεχόμενο συσκευασίας λαμπτήρα L 271 Digi C

3.3

• 1 Λαμπτήρας LED
• 3 Διαστάρια
• 3 Bíδες
• 3 Такákia
• 1 Φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 Γρήγορη εκκίνηση (Β)

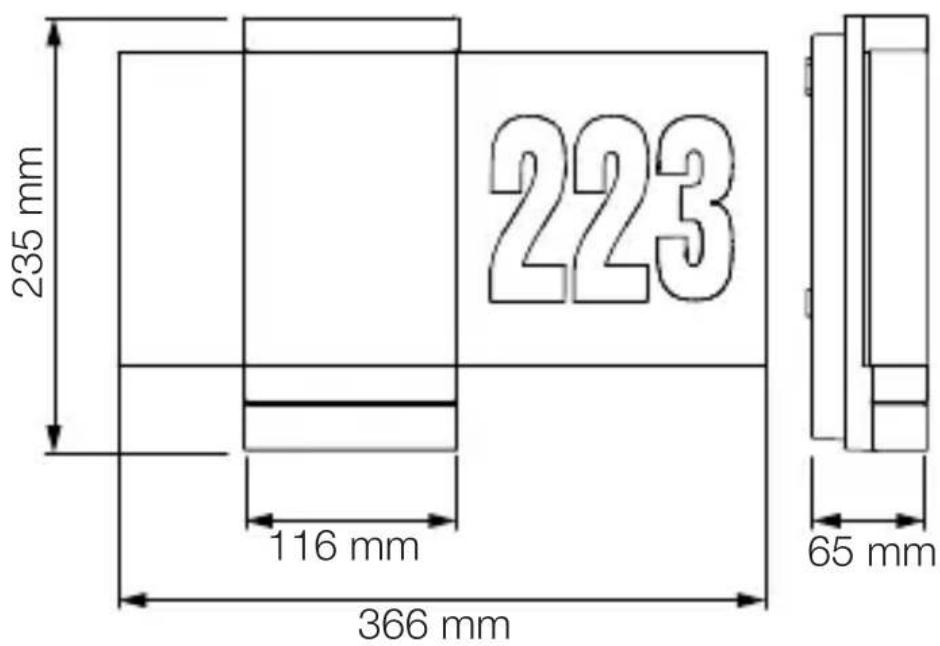

Διαστάσεις λαμπτήρα L 270 Digi SC

3.4

235 mm 223 116 mm 366 mm 65 mm

GR

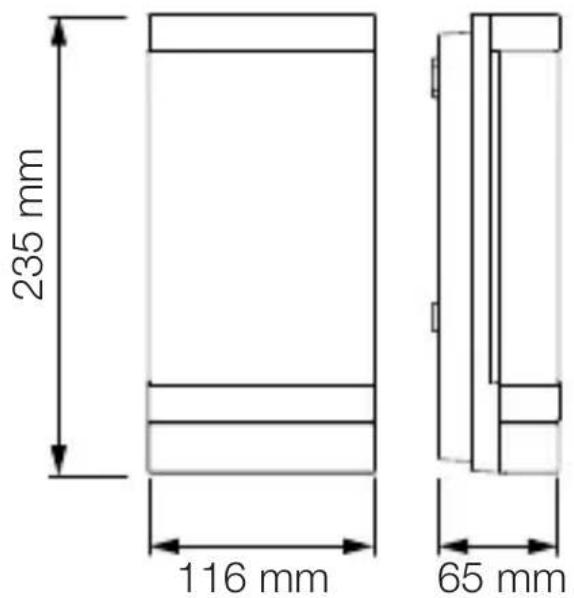

Διαστάσεις λαμπτήρας L 271 Digi SC και L 271 Digi C

3.5

235 mm 116 mm 65 mm

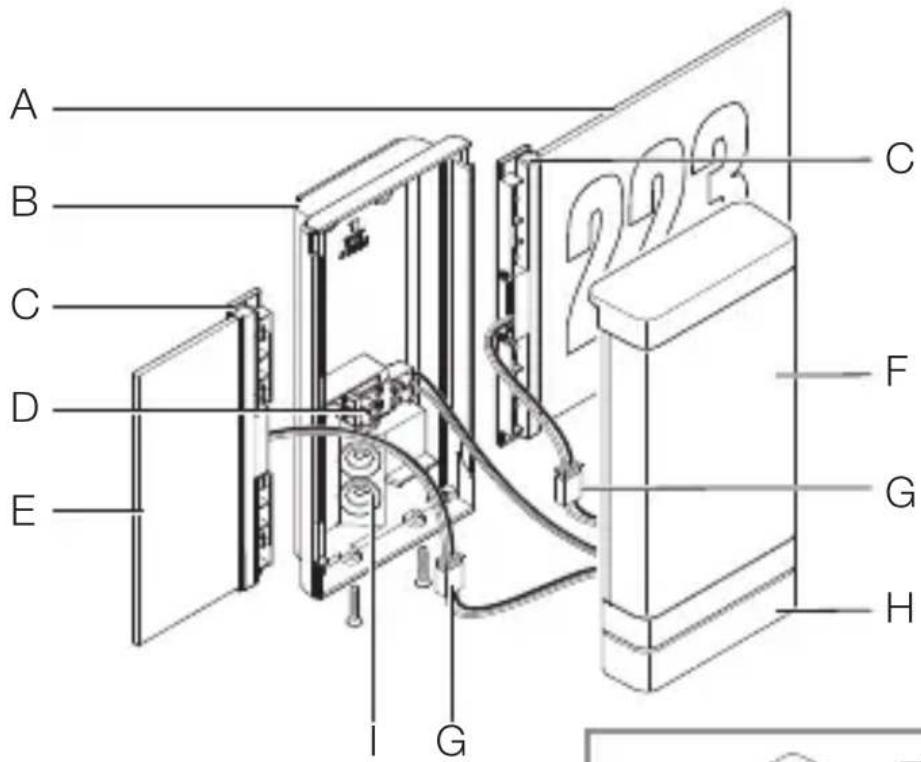

Επισκόπηση λαμπτήρα L 270 Digi SC

3.6

Α Φωτιζόμενο πάνελ με αριθμό σπιτιού

Β Στήριγμα τοίχου

C Συγκράτηση πάνελ

D Ακροδέκτης σύνδεσης

Ε Φωτιζόμενο πάνελ

F Káluμμα LED

G Συνδετικό βύσμα

Η Μονάδα αισθητήρα

Ι Στεγανοποιητική τάπα

J Πλαίσιο (στο κάλυμμα LED)

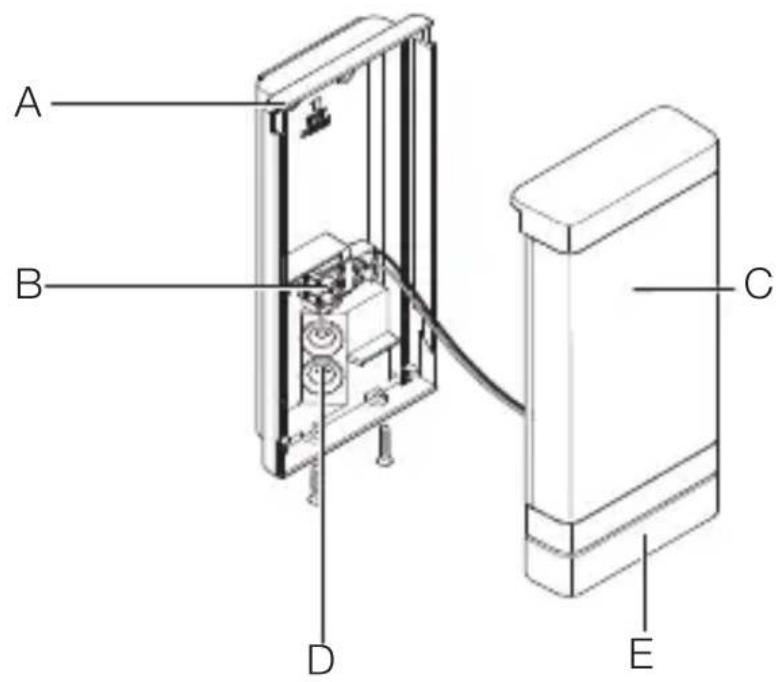

Επισκόπηση λαμπτήρων L 271 Digi SC και L 271 Digi C

3.7

A B C D E

Α Στήριγμα τοίχου
Β Ακροδέκτης σύνδεσης
C Káluμμα LED
D Στεγανοποιητική τάπα
Ε Mováδα αισθητήρα (μόνο SC)

GR

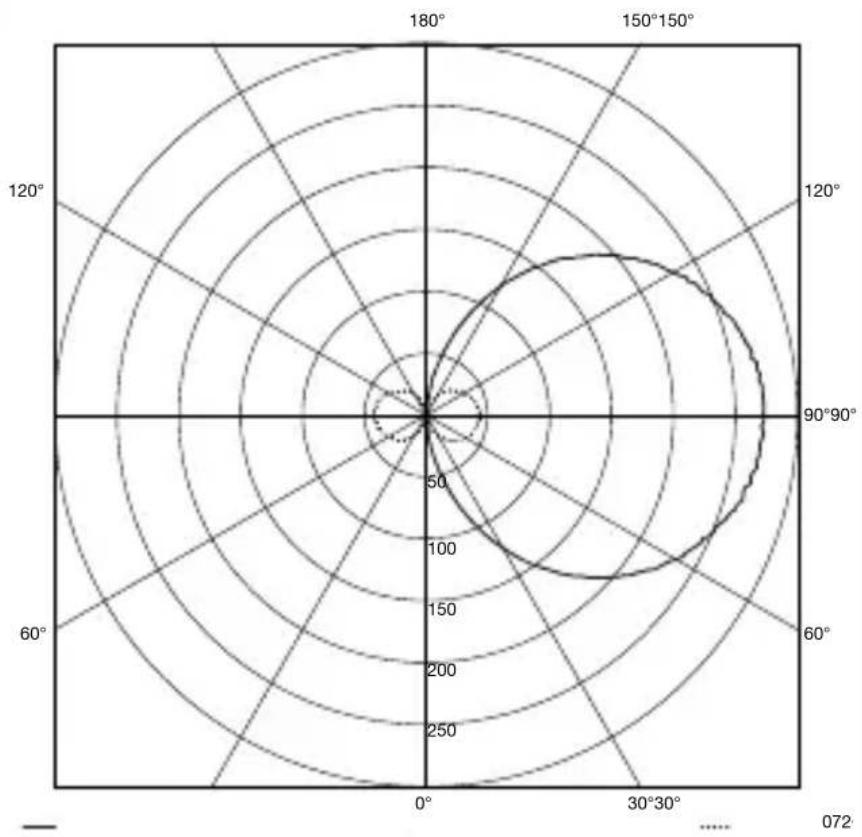

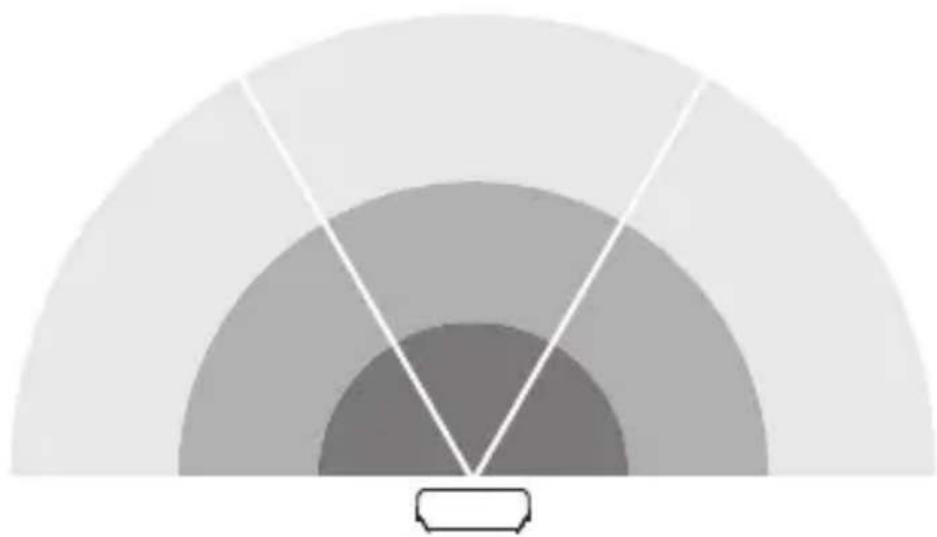

Διάγραμμα διάχυσης φωτός

3.8

4. Ηλεκτρική σύνδεση

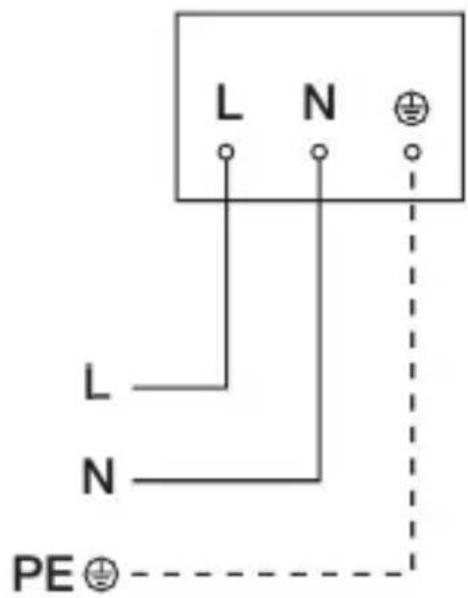

Διάγραμμα συνδεσμολογίας λαμπτήρων

4.1

I O

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο / κίτρινο)

Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.

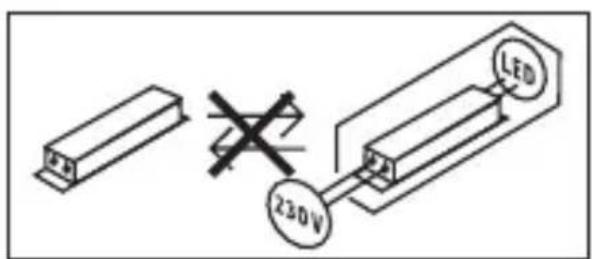

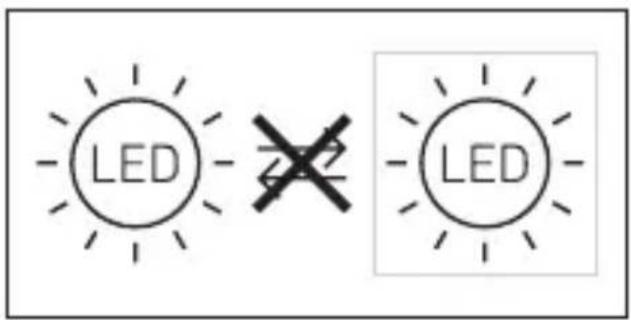

To LED της παρούσας συσκευής δεν μπορεί να αντικατασταθεί. Εφόσον χρειαστεί, αντικαταστήστε ολόκληρη τη συσκευή.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκα- λέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
- Συνδέστε σωστά τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης.

-Λαμβάνετε υπόψη την εμβέλεια.

-Λαμβάνετε υπόψη την ανίχνευση κίνησης (μόνο SC).

-Χωρίς κραδασμούς.

-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια (μόνο SC).

-Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.

-Όχι επάνω σε εύφλεκτες επιφάνειες.

-Μην κοιτάζετε στην πηγή φωτός από κοντινή απόσταση (< 30 cm).

-Κρατάτε απόσταση τουλάχιστον 50 cm από άλλους λαμπτήρες LED.

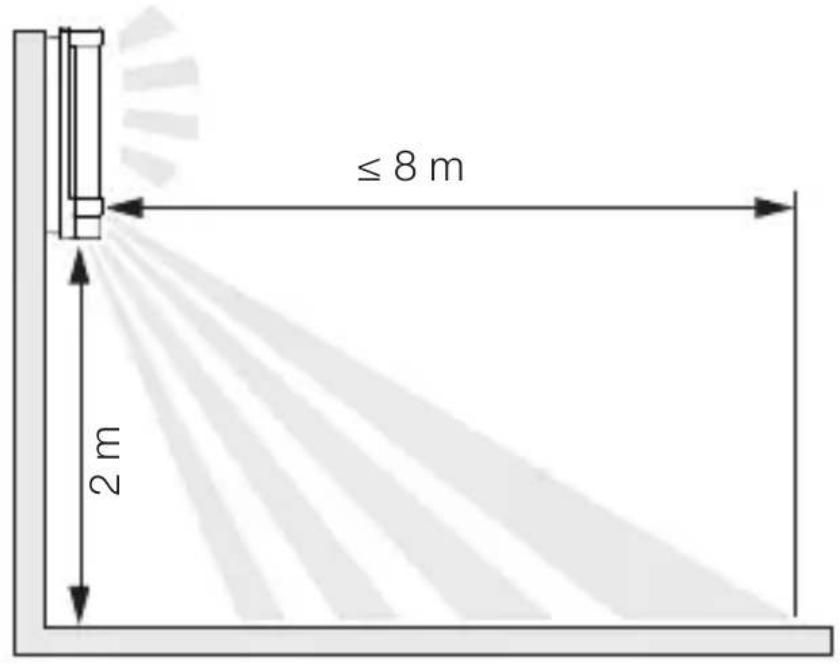

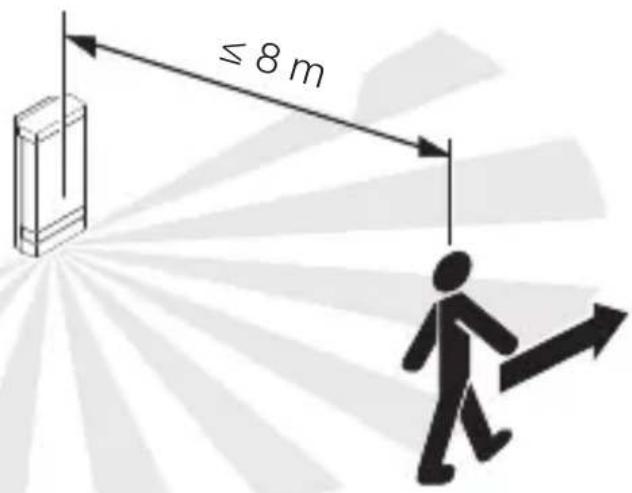

Εμβέλεια λαμπτήρων L 270 Digi SC και L 271 Digi SC

5.1

Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης λαμπτήρων L 270 Digi SC και L 271 Digi SC

5.2

≤ 8 m

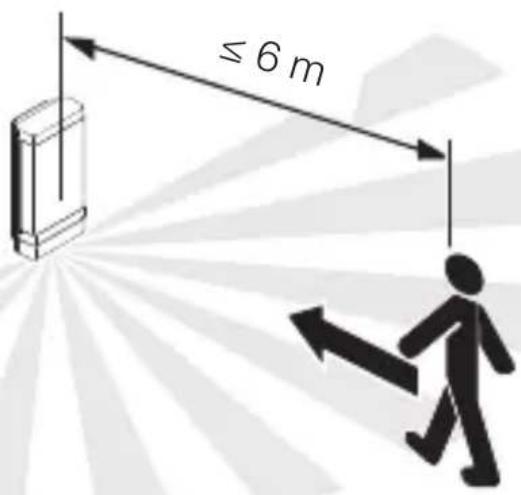

Ανίχνευση κινήσεων ως προς την κατεύθυνση κίνησης λαμπτήρων L 270 Digi SC και L 271 Digi SC

5.3

≤ 6 m

Βήματα εγκατάστασης

5.4

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
• Ξεβιδώστε το κάλυμμα LED από το στήριγμα τοίχου.

GR

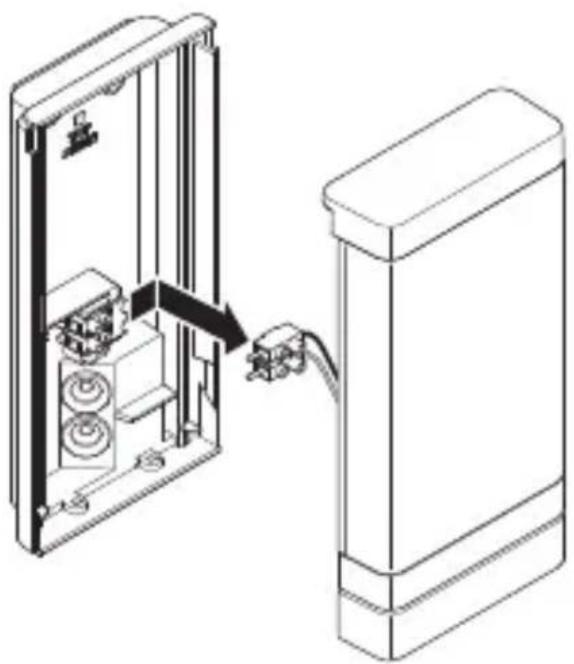

5.5

• Λύστε το συνδετικό βύσμα.

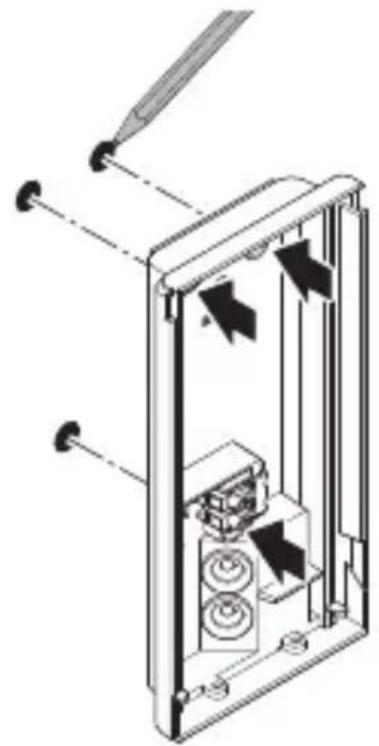

5.6

- Σημαδεύετε τα σημεία για τρύπες.

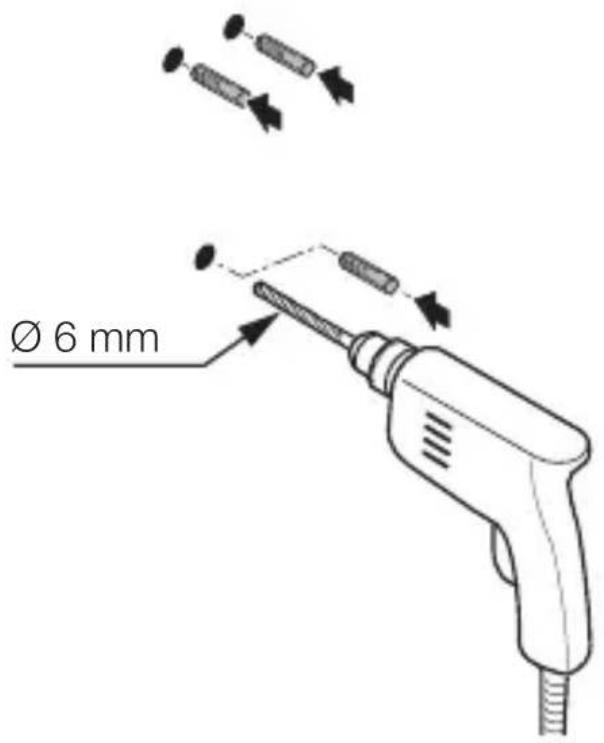

5.7

Ø 6 mm

- Ανοίγετε τρύπες (∅ 6 mm) και τοποθετείτε ούπατ.

5.8

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας ενδοτοίχια χωρίς διαστάρι.

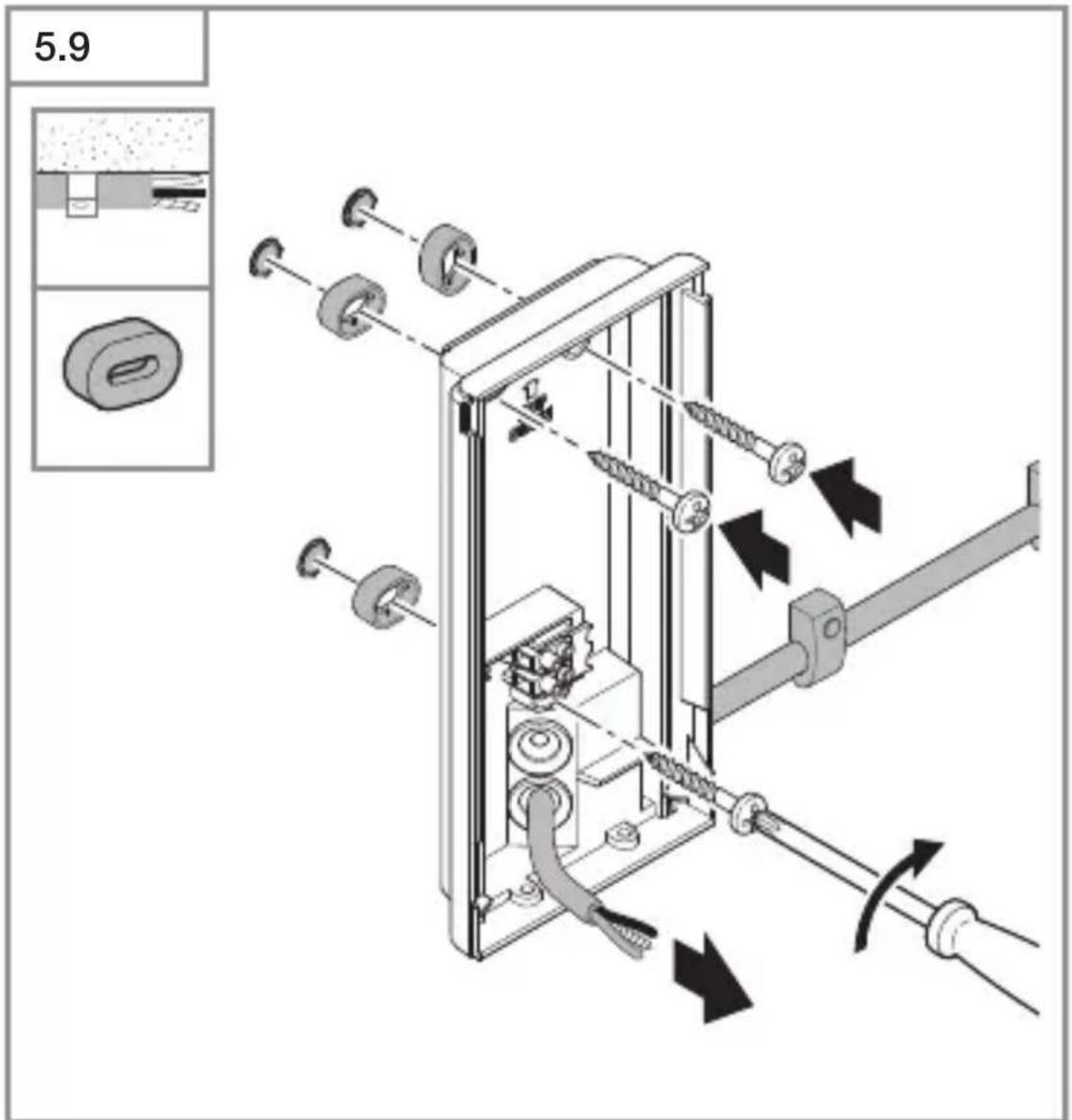

5.9

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας εξωτοίχια με διαστάρι.

5.10

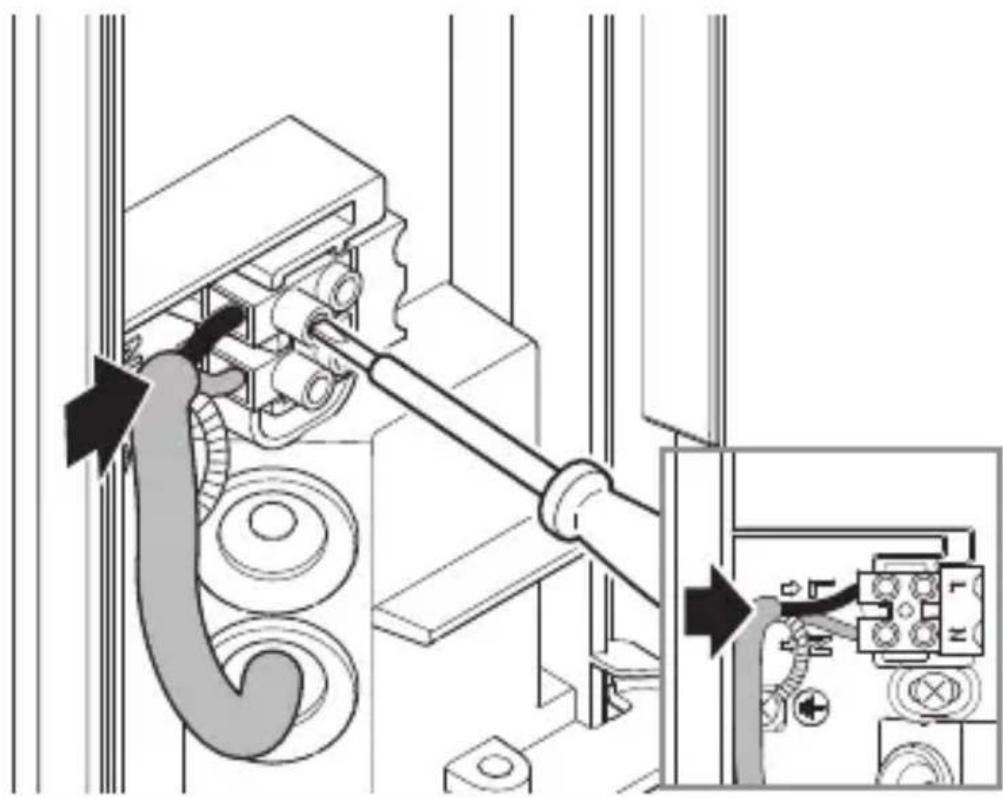

- Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας.

→«4. Нлектрикή σύνδεση»

Λαμπτήρας L 270 Digi SC

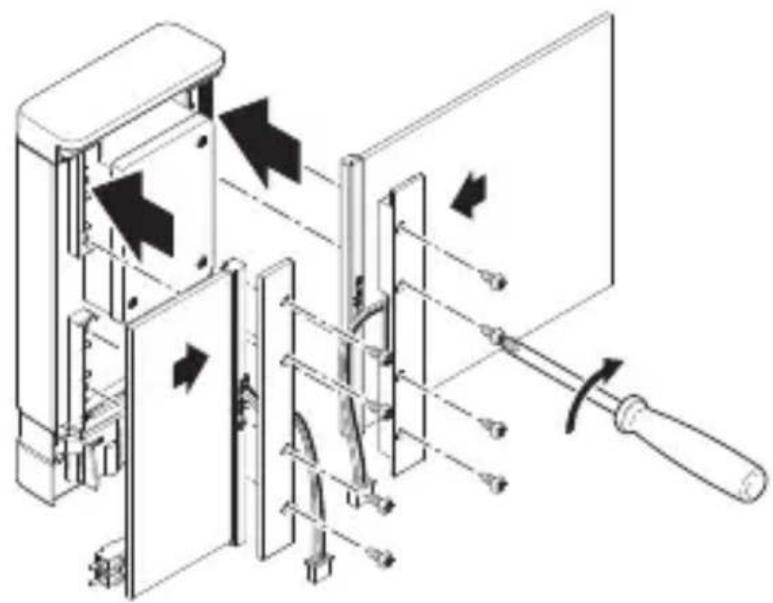

5.11

• Εισάγετε τα πάνελ στο πλαίσιο. Βιδώνετε σφιχτά τους συγκρατητές πάνελ.
  -Το μεγάλο και το μικρό πάνελ μπορούν να βιδωθούν και στις δύο πλευρές σύμφωνα με τις επιθυμίες.
  -Μπορείτε να ανταλλάξετε τα πάνελ.

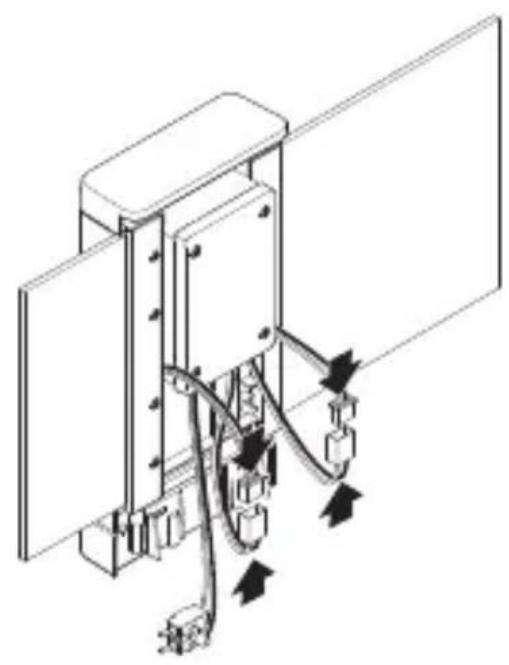

Λαμπτήρας L 270 Digi SC

5.12

- Συνδέστε το συνδετικό βύσμα για πάνελ για αριθμό σπιτιού.

GR

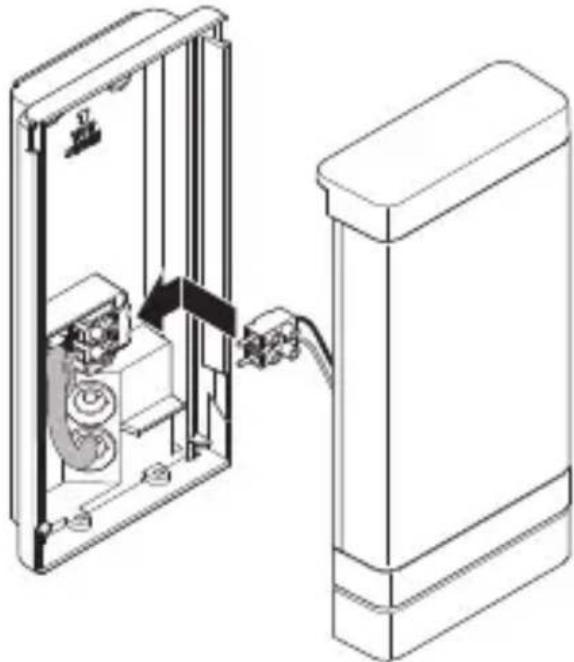

5.13

- Εμβυσματώνετε ακροδέκτη σύνδεσης.

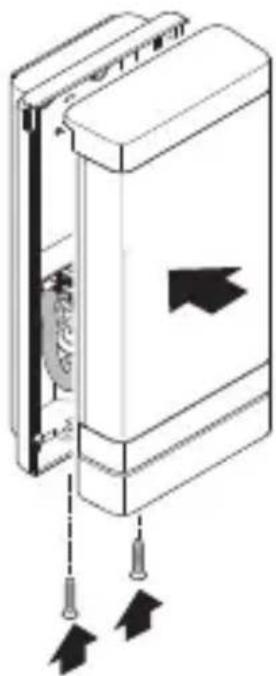

5.14

• Βιδώστε το πάνελ LED στο στήριγμα τοίχου.

5.15

I O

- Ενεργοποιείτε την τροφοδοσία ρεύματος.

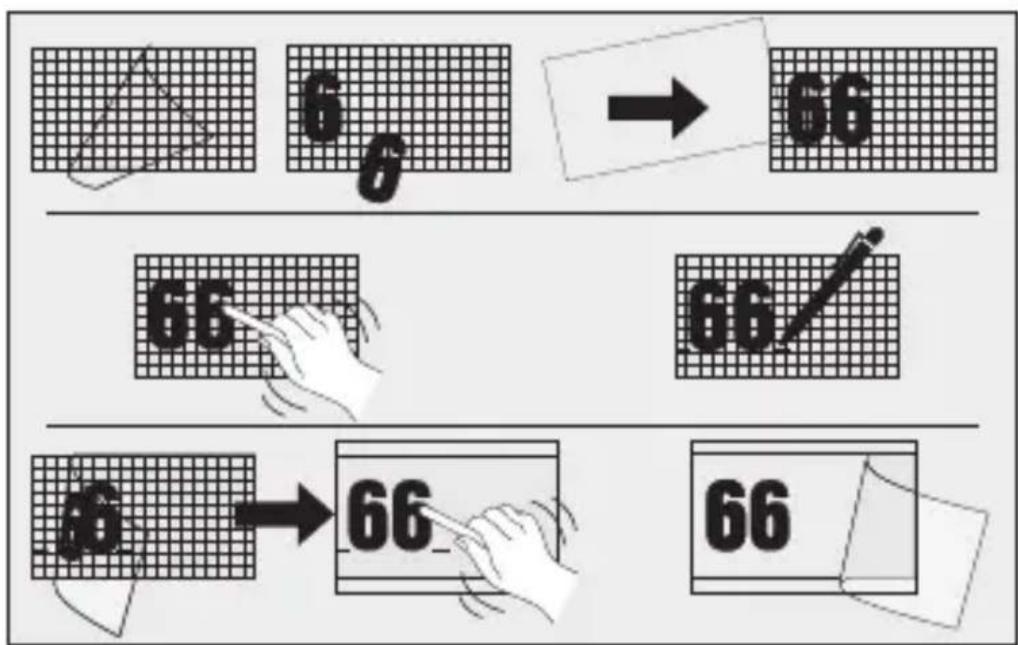

Λαμπτήρας L 270 Digi SC

5.16

6 → 66 66 66 66 → 66 66

• Κολλήστε τον αριθμό σπιτιού από το έντυπο αριθμών σπιτιού.
  • Κάντε ρυθμίσεις. → «6. Λειτουργία»

6. Λειτουργία

Λαμπτήρες L 270 Digi SC και L 271 Digi SC

Ρυθμίσεις εργοστασίου (κατάσταση παράδοσης)

• Ρύθμιση εμβέλειας: μέγ.
  – Ρύθμιση χρονου κεντρικό φως: 10 δευτ.
• Ρύθμιση χρόνου βασικό φως: 1 λεπτό
• Ρύθμιση ευαισθησίας: 2.000 Lux
  – Βασικό φως επίπεδο ρεοστατικής ρύθμισης: 50 %

Ρυθμίσεις εργοστασίου

• Ρύθμιση εμβέλειας: 8 m
• Κεντρικό φως χρονυστέρηση: 3 λεπτά
• Βασικό φως χρονυστέρηση: 5 λεπτά
• Ρύθμιση ευαισθησίας: 500 Lux
  – Βασικό φως επίπεδο ρεοστατικής ρύθμισης: 10 %
• Φως εφέ: ΕΝΤΟΣ

Εφαρμογή Steinel Connect

Για τη ρύθμιση της συσκευής με Smartphone ή Tablet, πρέπει να κατεβάσετε την εφαρμογή STEINEL

Connect από το δικό σας AppStore. Απαιτείται ένα smartphone ή Tablet με δυνατότητα Bluetooth.

Android iOS

Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρ- μογής Steinel Connect:

– Ρύθμιση χρόνου 5 δευτ. – 60 λεπτά
- Ρύθμιση ευαισθησίας 2 - 2.000 Lux
- Lux-Teach
- Βασικό φως
- Κεντρικό φως
– Λειτουργία με απαλό άναμμα φωτός.
- 'Ωρα-Teach
- Ρύθμιση εμβέλειας
- Δικτύωση Bluetooth

Ρύθμιση χρόνου

Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περ.

5 δευτ. έως το ανώτερο 60 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Ρύθμιση ευαισθησίας

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000 Lux.

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε λειτουργία φωτός ημέρας.

Βασικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 10 % και 100 %.

Το βασικό φως μπορεί να ρυθμιστεί βάσει χρόνου ή φωτεινότητας.

Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει (για το ρυθμισμένο χρόνο) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει πάλι σε βασικό φως.

Κεντρικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί μεταξύ 10 % και 100 %.

Λειτουργία με απαλό άναμμα φωτός:

Κατά την έναρξη η φωτεινότητα ρυθμίζεται σταθερά σε έως το όριο 100 % (fade in).

Κατά το σβήσιμο λαμβάνει χώρα αντίθετη ρύθμιση σε έως 0 % μέχρι να σβήσει πλήρως το φως (fade out).

Μπορείτε να ρυθμίσετε τους χρόνους Fade-in και fade-out.

Λειτουργία συνεχούς φωτός

Οι παράμετροι λειτουργίας συνεχούς φωτός μπορούν να ρυθμιστούν μέσω της εφαρμογής Steinel Connect.

Στη νέα εφαρμογή, είναι δυνατή η τυχαία ρύθμιση του συνεχούς φωτός έως σε συγκεκριμένο χρόνο (ώρα-Teach).

Δικτύωση Bluetooth (Bluetooth-Connect-Mesh)

Ο διακόπτης αισθητήρα ανταποκρίνεται στο πρότυπο Bluetooth Mesh. Μπορεί να δικτυωθεί με όλα τα προϊόντα που ανταποκρίνονται σε πρότυπο Bluetooth Mesh.

Η διαμόρφωση του διακόπτη αισθητήρα πραγματοποιείται μέσω της εφαρμογής Steinel Connect. Κατά την πρώτη σύνδεση μεταξύ διακόπτη αισθητήρα και εφαρμογής Steinel Connect αποθηκεύεται στο Smartphone ή το Tablet το σχετικό κλειδί δικτύου. Αποκλείεται η αναρμόδια πρόσβαση στον αισθητήρα μέσω του κλειδιού.

Για πρόσβαση από άλλο Smartphone ή Tablet πρέπει να μοιραστεί το κλειδί δικτύου.

Ρύθμιση εύρους ανίχνευσης

6.1

Το εύρος ανίχνευσης αισθητήρα χωρίζεται σε τρεις περιοχές:

- Δυνατότητα μεμονωμένης ενεργοποίησης ή απενεργοποίησης για κάθε μία εκ των τριών περιοχών.

– Για τον κάθε ένα εκ των τριών περιοχών είναι δυνατή η μεμονωμένη ρύθμιση της εμβέλειας.

Υπόδειξη: Για τη ρύθμιση των ορίων κάλυψης προτείνεται:

- Επιλογή του βραχύτερου χρόνου.

- Ρύθμιση λειτουργίας φωτός ημέρας.

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκα- λέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Móvo L270:

- Σκουπίστε τυχόν βρωμιές στα πάνελ με ένα μαλακό πανί και καθαριστικό γυαλιού.

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.

230V LED

8. Απόσυρση

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις:

Επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση εκτελούνται από το σέρβις του εργοστασίου μας. Σας πα-ρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπηρεσία σέρβις.

10. Τεχνικά δεδομένα

- Διαστάσεις (Υ × Π× Β): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm

- Τάση δικτύου: 220-240 V, 50/60 Hz

- Ισχύς εισόδου (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W

- Φωτεινή ροή (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm

- Αποδοτικότητα: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W

- Αναμονή αισθητήρας (P _sb ): L 270 SC; L 271 SC: 0,50 W

- Αναμονή δίκτυο (P _net ): 0,50 W

- Θερμοκρασία χρώματος: 3.000 Κ (θερμό λευκό)

- Δείκτης χρωματικής απόδοσης: R_a=82

– Μέση διάρκεια ζωής μέτρησης:

L70B50 σε 25 °C: > 60.000 ώρες

- Χρωματική συνέπεια SDCM:

Εισαγόμενη τιμή: 3

- Κατανομή φωτεινής έντασης:

– Βασικό φως: ρυθμιζόμενο από 10 – 100 %

- Κεντρικό φως: ρυθμιζόμενο από 10 – 100 %

– Εμβέλεια ανίχνευσης*: μέγ. 8 m εφαπτόμενη

- Γωνία ανίχνευσης*: 180°

- Ρύθμιση χρόνου*: 5 δευτ. - 60 λεπτά

- Ρύθμιση ευαισθησίας*: 2-2.000 Lux

- Ρύθμιση εμβέλειας*: 1 - 8 λεπτά

– Είδος προστασίας: IP 44

- Κλάση προστασίας: //

- Αντοχή σε κρούσεις: ΙΚ 03

- Θερμοκρασία περιβάλλοντος: -10 έως +40 °C

– Τάξη ενεργειακής απόδοσης: Το παρόν προϊόν περιέχει πηγή φωγός τάξης ενεργειακής απόδοσης „E“.

* Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

11. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

– Διακόπηκε το κύκλωμα.

- Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

– Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

- Ελέγξτε τις συνδέσεις.

– Ενδεχομένως διακόπτης δικτύου εκτός.

- Ενεργοποιήστε τον διακόπτη δικτύου.

Η συσκευή δεν ενεργοποιείται.

– Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

- Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας.

- Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου.

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

- Ενεργοποιήστε την ασφάλεια.

- Αντικαταστήστε την ελαττωματική ασφάλεια.

- Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρα- σίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων ανίχνευσης

- Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης.

- Πηγή φωτός ελαττωματική.

- Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν απενεργοποιείται.

- Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

Η συσκευή ενεργοποιείται ανεπιθύμητα.

- Ασταθής εγκατάσταση συσκευής.

- Εγκαταστήστε σταθερά τη συσκευή.

– Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).

- Ελέγχετε τα όρια ανίχνευσης.

- Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

TR

İçerik
