1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren. – Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. – Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig. – Landesübliche Installationsvorschriften und Anschluss- bedingungen sind zu beachten (z.B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000).– 4 – Inhalt – Nur Original-Ersatzteile verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch Leuchte L 270 Digi SC – LED-Leuchte mit Infrarot-Bewegungssensor und wechselbaren, beleuchteten Hausnummernpanels. – Wandmontage im Außenbereich. – Leuchten über Bluetooth-Mesh-Standard vernetzbar. – Bedienung über Steinel Connect App. Bestimmungsgemäßer Gebrauch Leuchte L 271 Digi SC – LED-Leuchte mit Infrarot-Bewegungssensor. – Wandmontage im Außenbereich. – Leuchten über Bluetooth-Mesh-Standard vernetzbar. – Bedienung über Steinel Connect App. Bestimmungsgemäßer Gebrauch Leuchte L 271 Digi C – LED-Leuchte. – Wandmontage im Außenbereich. – Leuchten über Bluetooth-Mesh-Standard vernetzbar. – Bedienung über Steinel Connect App.DE – 5 – Inhalt Funktionsprinzip Bewegungssensor Das Funktionsprinzip bezieht sich auf die Sensorvariante(SC) oder auf die manuelle Variante (C) in Kombination mit einem Bluetooth-Sensor-Produkt. – Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z.B. Menschen, Tieren). DieWärmestrahlung wird elektronisch umgesetzt und schaltet das Gerät automatisch ein. – Die sicherste Bewegungserfassung erfolgt bei Montage des Geräts seitlich zur Gehrichtung. – Die Reichweite der Bewegungserfassung ist einge- schränkt, wenn direkt auf das Gerät zugegangen wird. – Durch Hindernisse (z.B. Bäume, Mauern oder Glas- scheiben) kann die Bewegungserfassung eingeschränkt werden oder nicht möglich sein. – Plötzliche Temperaturschwankungen durch Wetterein- flüsse werden nicht von Wärmequellen unterschieden.– 6 – Inhalt Lieferumfang Leuchte L 270 Digi SC

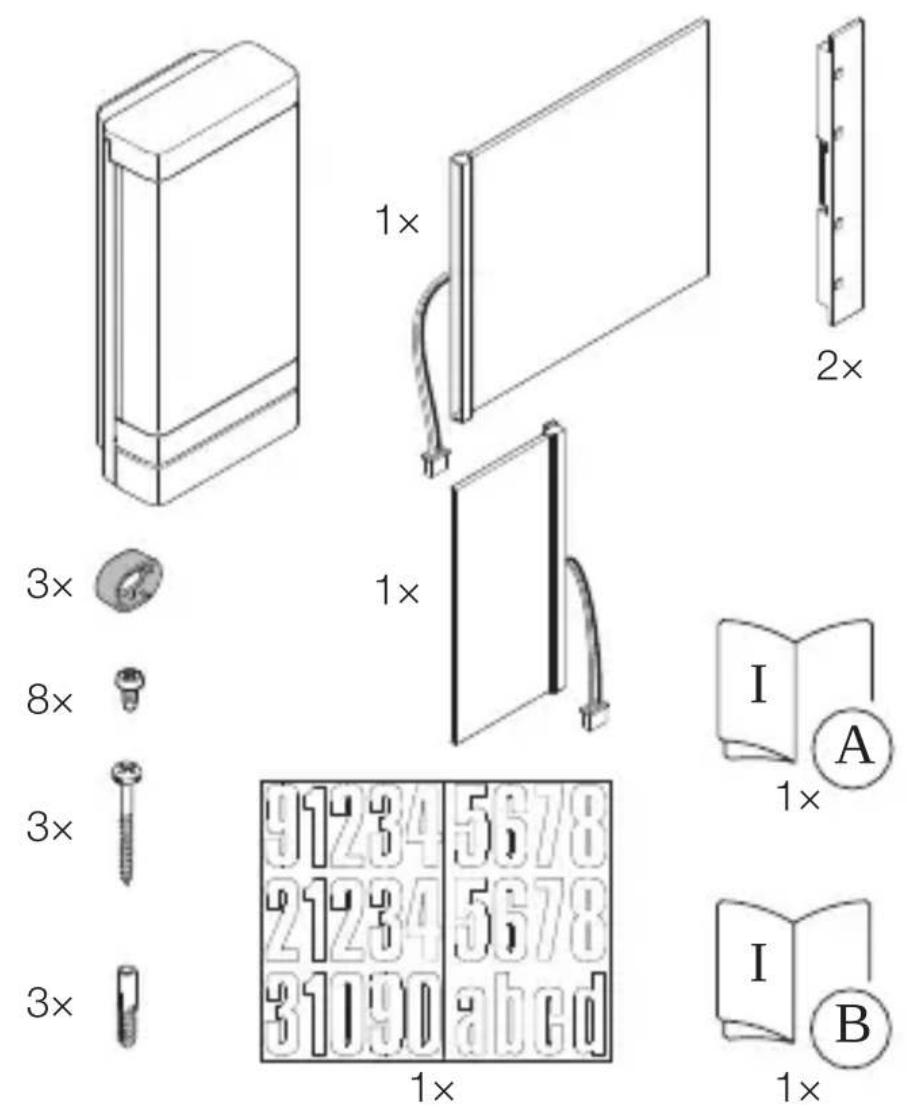

– 1 LED-Leuchte mit Infrarot-Bewegungssensor – 1 Beleuchtetes Panel groß – 1 Beleuchtetes Panel klein – 2 Panelhalter – 3 Abstandshalter – 8 Schrauben zur Montage der Panels – 3 Schrauben zur Montage der Leuchte – 3 Dübel – 1 Hausnummernbogen – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start (B)DE – 7 – Inhalt Lieferumfang Leuchte L 271 Digi SC

– 1 LED-Leuchte mit Infrarot-Bewegungssensor – 3 Abstandshalter – 3 Schrauben – 3 Dübel – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start (B)– 8 – Inhalt Lieferumfang Leuchte L 271 Digi C

– 1 LED-Leuchte – 3 Abstandshalter – 3 Schrauben – 3 Dübel – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start (B)DE – 9 – Inhalt Produktmaße Leuchte L 270 Digi SC

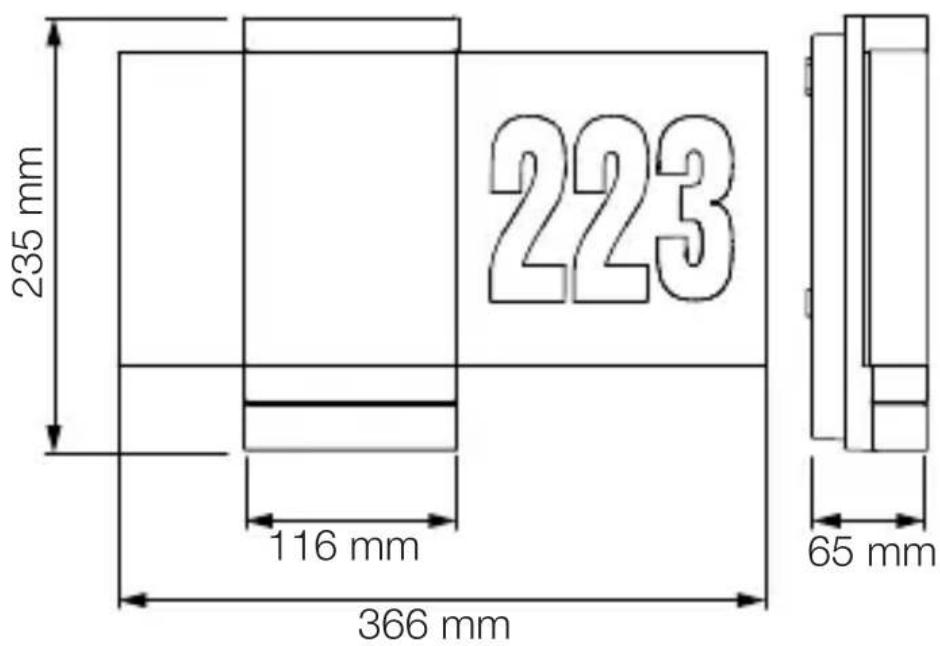

116mm 235mm 65mm– 10 – Inhalt Geräteübersicht Leuchte L 270 Digi SC

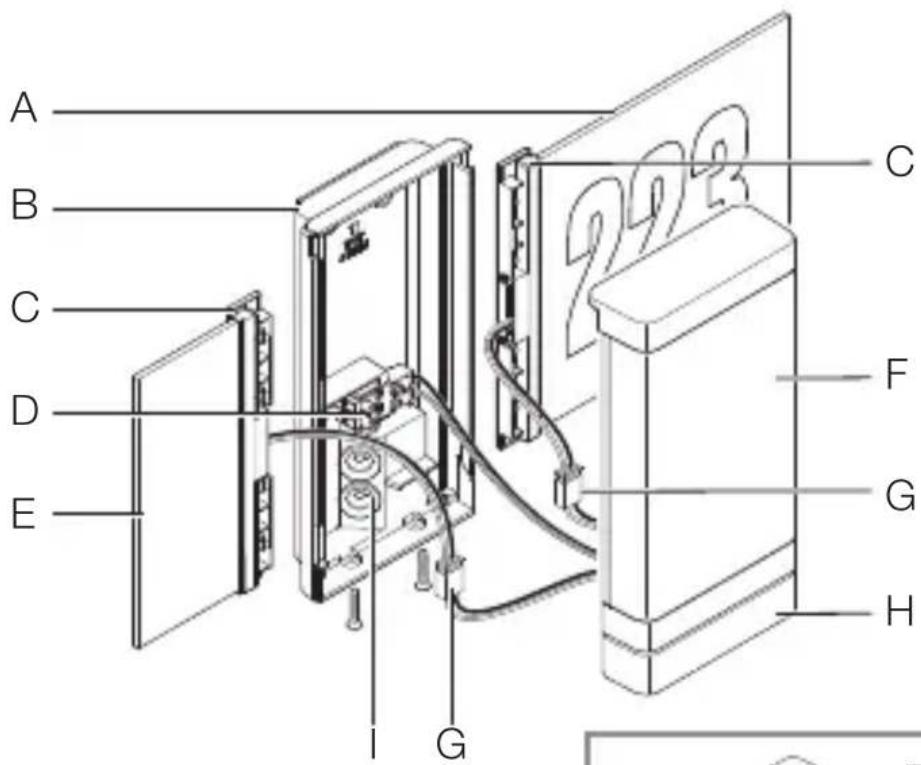

A Beleuchtetes Hausnummernpanel B Wandhalter C Panelhalter D Anschlussklemme E Beleuchtetes Panel F LED-Abdeckung G Verbindungsstecker H Sensoreinheit I Dichtstopfen J Chassis (in der LED-Abdeckung)DE – 11 – Inhalt Geräteübersicht Leuchten L 271 Digi SC und L 271 Digi C

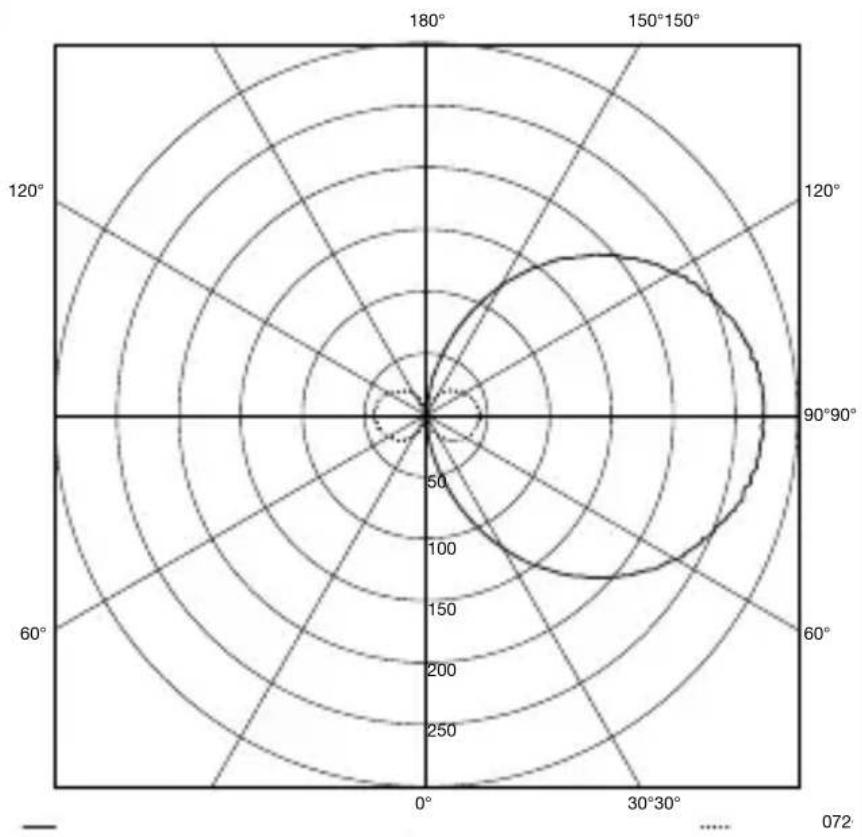

A Wandhalter B Anschlussklemme C LED-Abdeckung D Dichtstopfen E Sensoreinheit (nur SC)– 12 – Inhalt Lichtverteilungskurve

4. Elektrischer Anschluss

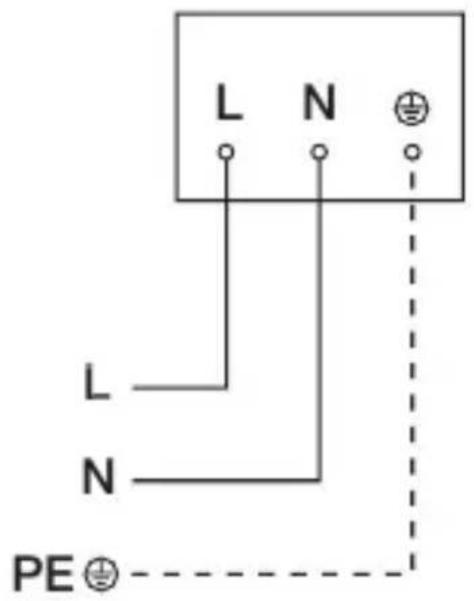

Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün / gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist. Die LED dieses Geräts ist nicht ersetzbar. Wenn erforderlich, ist das komplette Gerät zu ersetzen.– 14 – Inhalt

Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.

• Anschlussleitungen korrekt verbinden. Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. – Unter Berücksichtigung der Bewegungserfassung (nur SC). – Erschütterungsfrei. – Erfassungsbereich frei von Hinder nissen (nur SC). – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. – Kein Einblick in die Lichtquelle aus kurzer Distanz (<30cm). – Mindestens 50cm von anderen LED-Leuchten entfernt.DE – 15 – Inhalt Reichweite Leuchten L 270 Digi SC und L 271 Digi SC

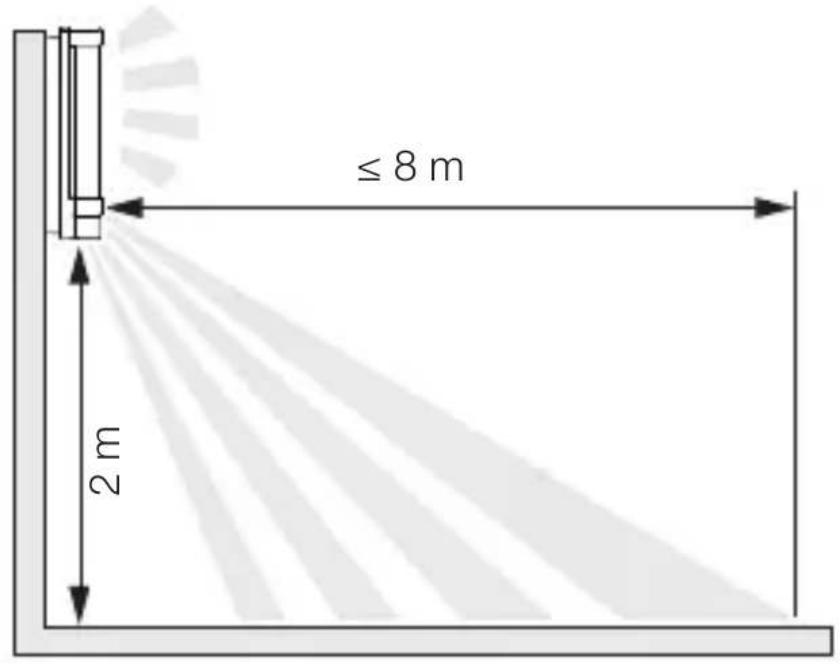

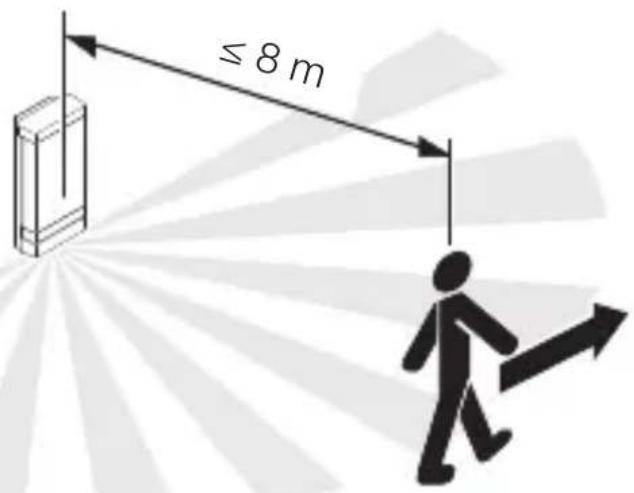

≤8m 2m– 16 – Inhalt Bewegungserfassung seitlich zur Gehrichtung Leuchten L 270 Digi SC und L 271 Digi SC

≤8m Bewegungserfassung in Gehrichtung Leuchten L 270 Digi SC und L 271 Digi SC

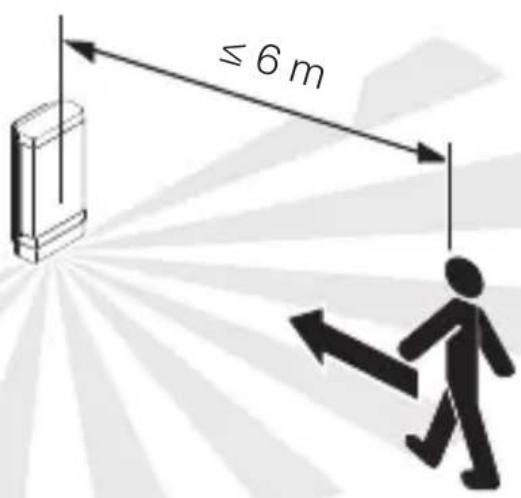

≤6mDE – 17 – Inhalt Montageschritte

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

• LED-Abdeckung vom Wandhalter abschrauben.

• Verbindungsstecker lösen.– 18 – Inhalt

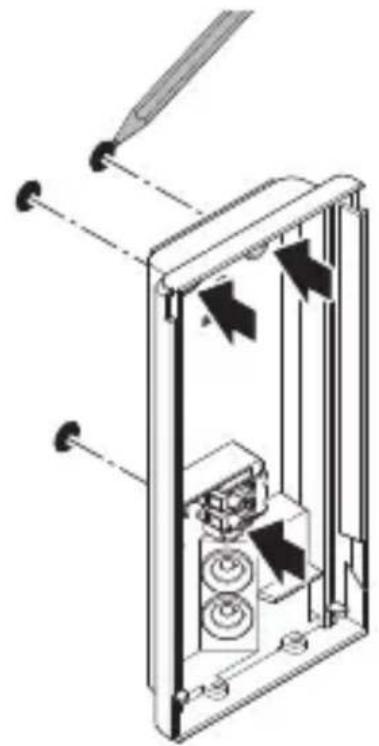

• Bohrlöcher anzeichnen.

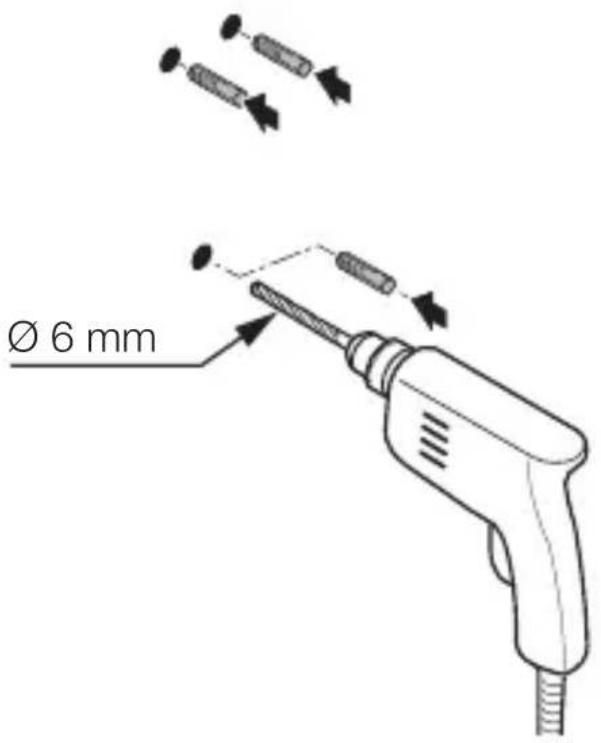

• Löcher bohren (Ø 6 mm) und Dübel einsetzen.DE – 19 – Inhalt

• Dichtstopfen für Netz-Zuleitung durchstoßen.

• Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.– 20 – Inhalt

• Dichtstopfen für Netz-Zuleitung durchstoßen.

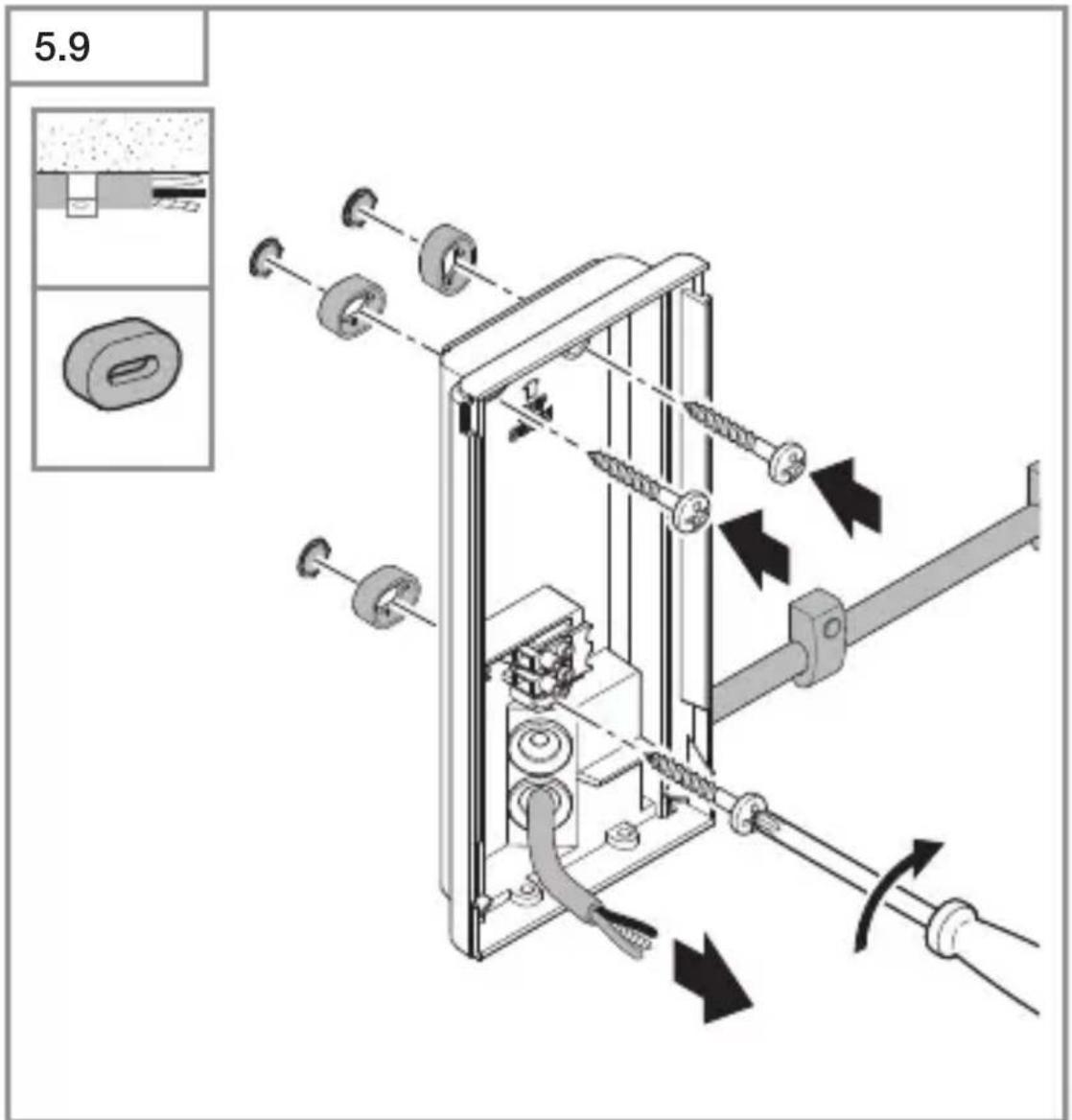

• Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.DE – 21 – Inhalt

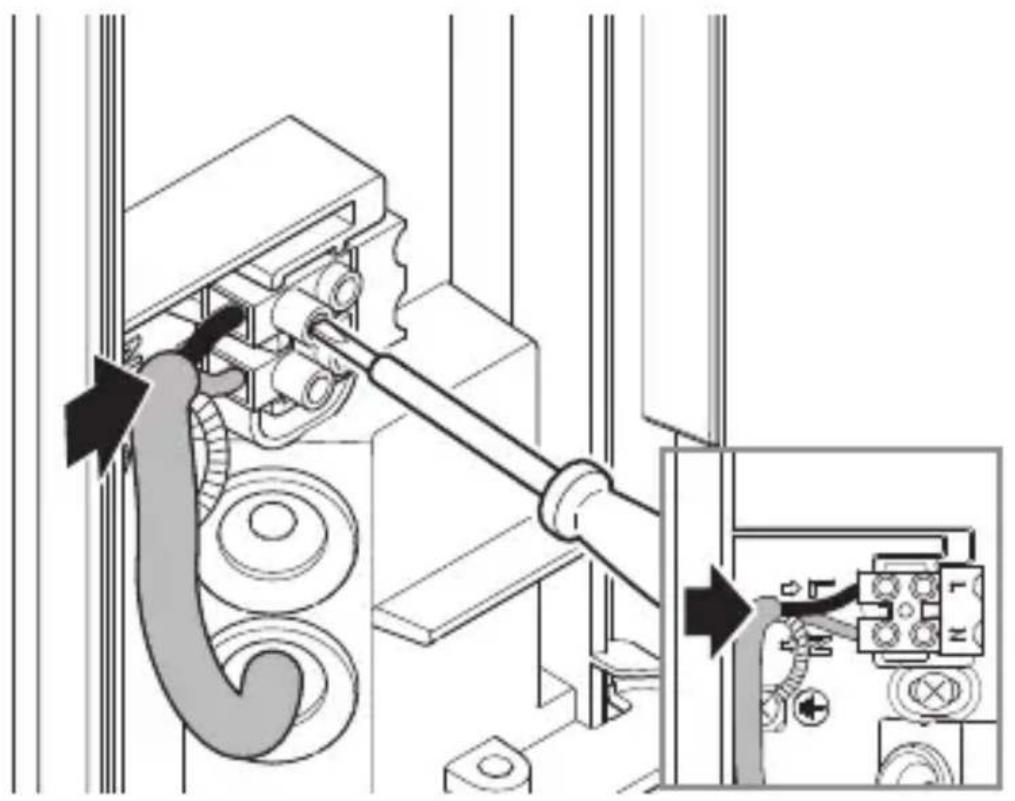

• Netzzuleitung laut Schaltplan anschließen. „4. Elektrischer Anschluss“– 22 – Inhalt Leuchte L 270 Digi SC

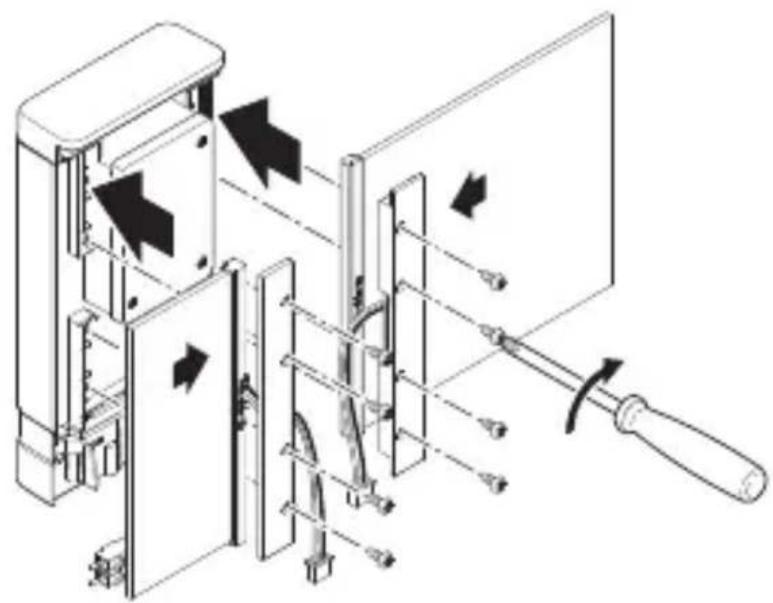

• Panels in das Chassis stecken. Panelhalter festschrauben. – Das große und kleine Panel kann jeweils alternativ an beiden Seiten angeschraubt werden. – Die Panels können getauscht werden.DE – 23 – Inhalt Leuchte L 270 Digi SC

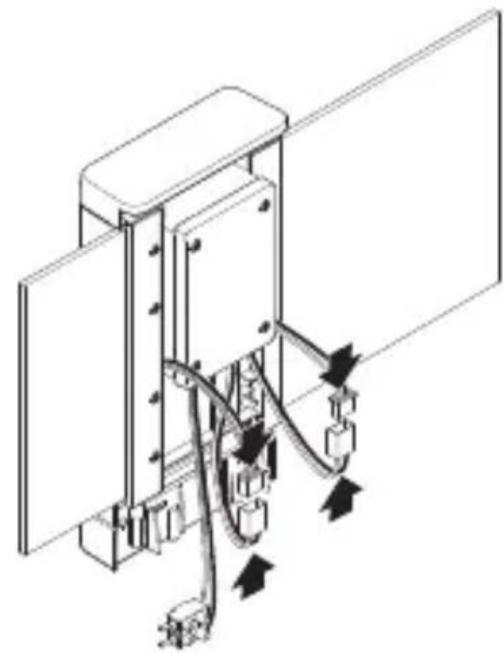

• Verbindungsstecker für Hausnummernpanels zusammenstecken.– 24 – Inhalt

• Anschlussklemme aufstecken.

• LED-Abdeckung auf Wandhalter schrauben.DE – 25 – Inhalt

• Spannungszufuhr einschalten. Leuchte L 270 Digi SC

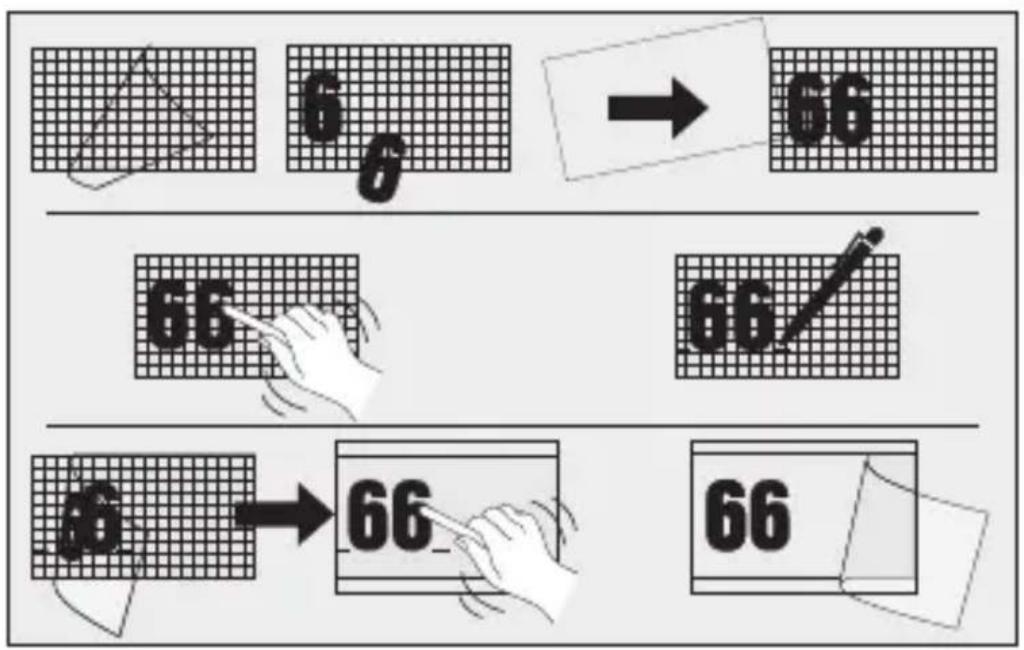

• Hausnummern aus Hausnummernbogen aufkleben.

• Einstellungen vornehmen. „6. Funktion“– 26 – Inhalt

Leuchten L 270 Digi SC und L 271 Digi SC Werkseinstellungen (Auslieferungszustand) – Reichweiteneinstellung: max. – Zeiteinstellung Hauptlicht: 10sek. – Zeiteinstellung Grundlicht: 1min. – Dämmerungseinstellung: 2.000Lux – Grundlicht Dimmlevel: 50% Werkseinstellungen – Reichweiteneinstellung: 8m – Hauptlicht-Nachlaufzeit: 3min. – Grundlicht-Nachlaufzeit: 5min. – Dämmerungseinstellung: 500Lux – Grundlicht Dimmlevel: 10% – Eektlicht: AN Steinel Connect App Für die Konfiguration des Geräts mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein bluetoothfä- higes Smartphone oder Tablet erforderlich. Android iOSDE – 27 – Inhalt Funktionen, durch die Steinel Connect App einstellbar: – Zeiteinstellung 5s – 60Min – Dämmerungseinstellung 2 – 2.000Lux – Lux-Teach – Grundlicht – Hauptlicht – Soft-Lichtstart-Funktion – Uhrzeit-Teach – Reichweiteneinstellung – Bluetooth-Vernetzung Zeiteinstellung Die Ausschaltverzögerung kann stufenlos von ca. 5Sekunden bis max. 60Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Dämmerungseinstellung Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca.2 – 2.000Lux eingestellt werden. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss Tageslichtbetrieb eingestellt sein. Grundlicht Die Helligkeit des Grundlichts kann zwischen 10% und 100% eingestellt werden. Das Grundlicht kann zeit- oder helligkeitsbasiert eingestellt werden. Bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht.– 28 – Inhalt Hauptlicht Die Helligkeit des Hauptlichts kann zwischen 10% und 100% eingestellt werden. Soft-Lichtstart-Funktion: Beim Einschalten wird die Helligkeit stetig bis 100% hochgeregelt (fade in). Beim Ausschalten wird die Helligkeit stetig bis 0% heruntergeregelt (fade out). Fade-in- und fade-out-Zeiten sind wählbar. Dauerlichtbetrieb Die Parameter des Dauerlichtbetriebs können über die Steinel Connect App eingestellt werden. In der neuen App kann das Dauerlicht beliebig bis zu einer bestimmten Uhrzeit eingestellt werden (Uhrzeit-Teach). Bluetooth-Vernetzung (Bluetooth-Connect-Mesh) Der Sensor-Schalter entspricht dem Bluetooth-Mesh- Standard. Er kann mit allen Produkten, die dem Bluetooth Mesh Standard entsprechen, vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüs- sel gespeichert. Durch die Schlüssel ist ein unbefugter Zugri auf den Sensor ausgeschlossen. Für den Zugri über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.DE – 29 – Inhalt Erfassungsbereich einstellen

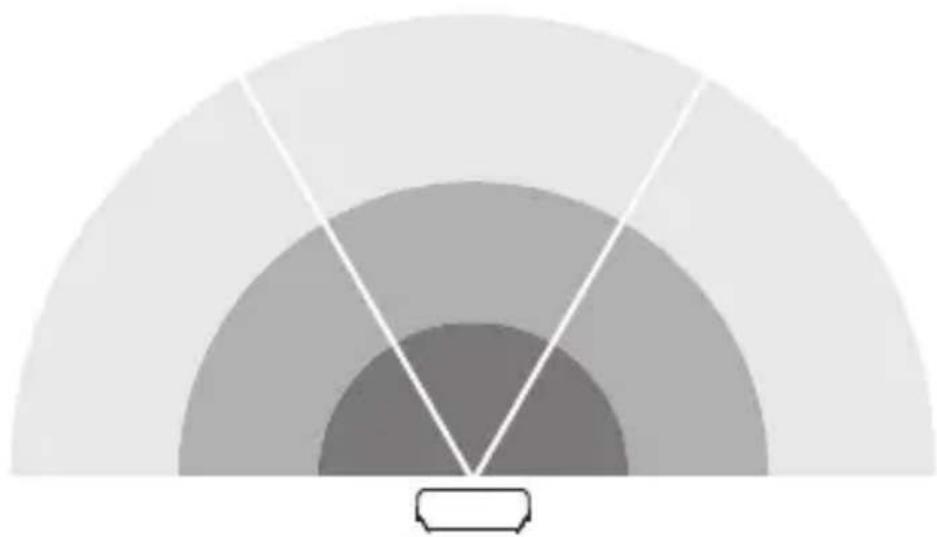

Der Erfassungsbereich des Sensors ist in drei Bereiche aufgeteilt: – Jede der drei Bereiche kann einzeln aktiviert oder deaktiviert werden. – Für jeden der drei Bereiche kann die Reichweite einzeln eingestellt werden. Hinweis: Bei Einstellung des Erfassungsbereichs wird empfohlen: – Die kürzeste Zeit zu wählen. – Tageslichtbetrieb einzustellen.– 30 – Inhalt

7. Wartung und Pflege

Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen. Nur L270:

• Verunreinigungen der Panels mit einem weichen Tuch und Glasreiniger abwischen. Wichtig: Das Betriebsgerät ist nicht austauschbar.DE – 31 – Inhalt

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.– 32 – Inhalt

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehen- den Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEI- NEL Professional-Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transport- risiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruch- nahme Ihrer gesetzlichen Rechte bei Mängeln ist unent- geltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natür- lichen Verschleiß von Produktteilen oder Mängeln amDE – 33 – Inhalt STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Ge- brauch des Produkts oder Missachtung der Bedie- nungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän- zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entspre- chend der Bedienungsanleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installati- onsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich- nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE– 34 – Inhalt

10. Technische Daten

– Abmessungen (H × B× T): L 270 SC: 235×366×65mm L 271 SC / L 271 C: 235×116×65mm – Netzspannung: 220 – 240V, 50/60Hz – Leistungsaufnahme (P

=82 – Mittlere Bemessungslebensdauer: L70B50 bei 25°C: >60.000Std. – FarbkonsistenzSDCM: Anfangswert: 3 – Lichtstärkeverteilung:

120° cd / 1000 lm 072C / 09C081C / 0C – Grundlicht: justierbar von 10 – 100% – Hauptlicht: justierbar von 10 – 100% – Erfassungsreichweite*: max. 8m tangential – Erfassungswinkel*: 180° – Zeiteinstellung*: 5s – 60min – Dämmerungseinstellung*: 2 – 2.000Lux – Reichweiteneinstellung*: 1 – 8m – Schutzart: IP44 – Schutzklasse: II – Schlagfestigkeit: IK03 – Umgebungstemperatur: -10bis +40°C – Energieezienzklasse: Dieses Produkt enthält eine Lichtquelle der Energieezienzklasse „E“.

• Für C: Nur in Kombination mit einem Bluetooth-Sensor- Produkt.DE – 35 – Inhalt

11. Störungsbehebung

Gerät ohne Spannung. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Leitung unterbrochen.

• Leitung mit Spannungsprüfer überprüfen. – Kurzschluss in der Netzzuleitung.

• Anschlüsse überprüfen. – Eventuell vorhandener Netzschalter aus.

• Netzschalter einschalten. Gerät schaltet nicht ein. – Dämmerungseinstellung falsch gewählt.

• Dämmerungseinstellung neu einstellen. – Netzschalter AUS.

• Netzschalter einstellen. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren. – Lichtquelle defekt.

• Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen. Gerät schaltet nicht aus. – Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.– 36 – Inhalt Gerät schaltet unerwünscht ein. – Gerät nicht bewegungssicher montiert.

• Gerät fest montieren. – Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).

• Bereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.GB Contents
