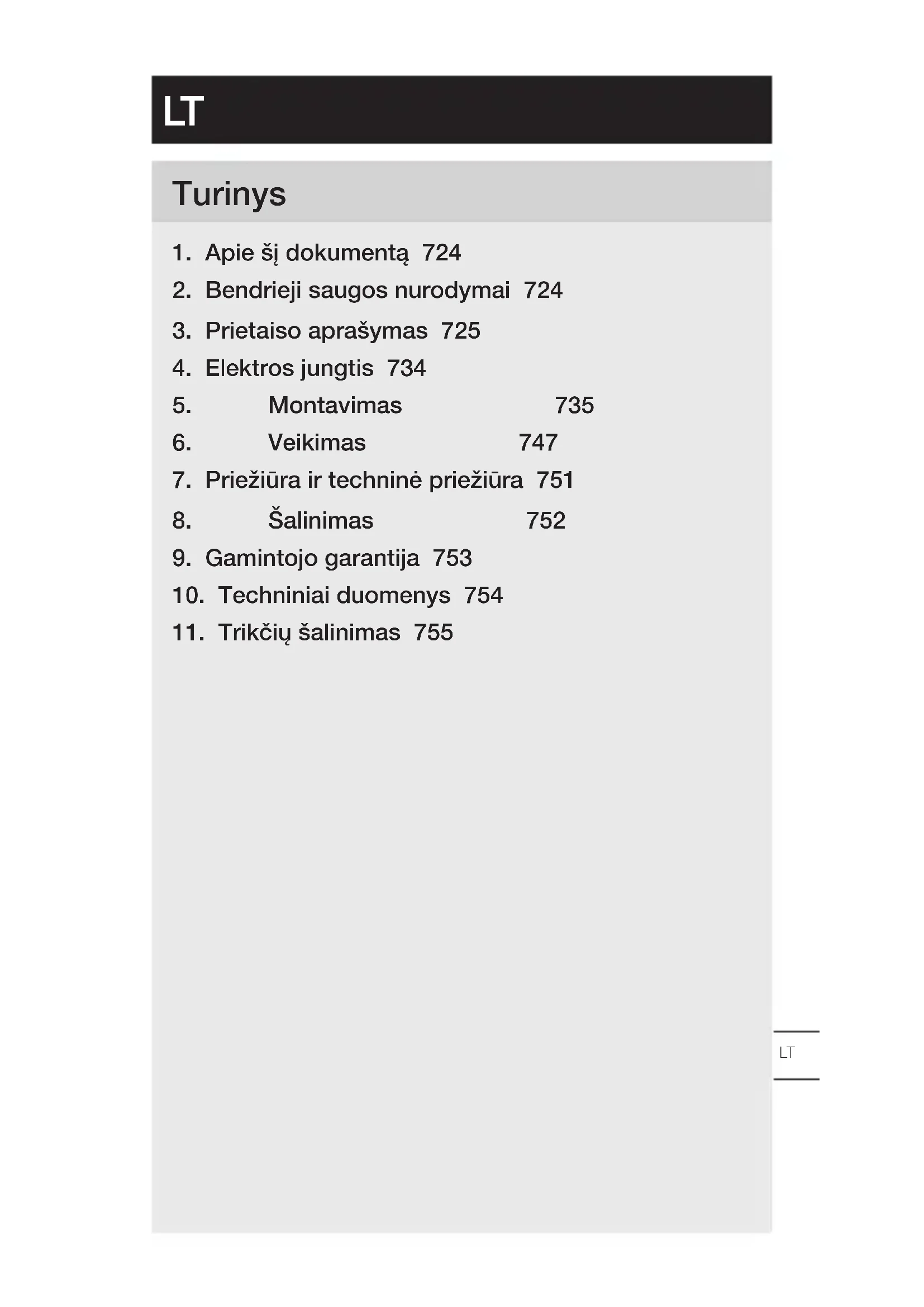

NAUDOJIMO INSTRUKCIJA L 271 Digi SC STEINEL

1. Apie šį dokumentą 724

2. Bendrieji saugos nurodymai 724

3. Prietaiso aprašymas 725

7. Priežiūra ir techninė priežiūra 751

10. Techniniai duomenys 754

11. Trikčių šalinimas 755

1. Apie šį dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus! Įspėjimas apie elektros pavojų! Įspėjimas apie vandens keliamą pavojų!

Pavojus dėl naudojimo instrukcijos nesilaikymo! Šioje instrukcijoje pateikta saugaus elgesio su prietaisu infor- macija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukciją.

• Laikykitės saugos nurodymų.

• Laikykite pasiekiamoje vietoje. – Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti. – Darbus, susijusius su tinklo įtampa, gali atlikti tik kvalifi- kuoti darbuotojai. – Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Naudokite tik originalias atsargines dalis. – Remontą gali atlikti tik specializuotos įmonės.LT – 725 – Turinys

3. Prietaiso aprašymas

Šviestuvo „L 270 Digi SC“ naudojimas pagal paskirtį – LED šviestuvas su infraraudonųjų spindulių judesio sensoriumi ir keičiamomis, apšviestomis namo numerio plokštelėmis. – Montuoti ant sienos lauke. – Šviestuvai gali būti sujungti į tinklą naudojant „Bluetooth mesh“ standartą. – Valdymas naudojantis programėle „Steinel Connect App“. Šviestuvo „L 271 Digi SC“ naudojimas pagal paskirtį – LED šviestuvas su infraraudonųjų spindulių judesio sensoriumi. – Montuoti ant sienos lauke. – Šviestuvai gali būti sujungti į tinklą naudojant „Bluetooth mesh“ standartą. – Valdymas naudojantis programėle „Steinel Connect App“. Šviestuvo „L 271 Digi C“ naudojimas pagal paskirtį – LED diodas. – Montuoti ant sienos lauke. – Šviestuvai gali būti sujungti į tinklą naudojant „Bluetooth mesh“ standartą. – Valdymas naudojantis programėle „Steinel Connect App“.– 726 – Turinys Judesio sensoriaus veikimo principas Veikimo principas susijęs su sensoriniu variantu (SC) arba rankiniu variantu (C) kartu su „Bluetooth“ sensoriniu gaminiu. – Infraraudonųjų spindulių sensorius fiksuoja judančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šiluminę spin- duliuotę. Šilumos spinduliuotė paverčiama elektroniniais signalais ir automatiškai įjungia prietaisą. – Patikimiausias būdas aptikti judėjimą yra prietaiso sumontavimas šonu ėjimo krypčiai. – Judesio aptikimo jautrumo zonos ilgis yra ribotas, kai einama tiesiai į prietaisą. – Kliūtys (pvz., medžiai, sienos ar stiklai) gali apriboti judėjimo aptikimą arba padaryti jį neįmanomą. – Staigūs temperatūros pokyčiai dėl oro sąlygų nesiskiria nuo šilumos šaltinių.LT – 727 – Turinys Šviestuvo „L 270 Digi SC“ komplektacija

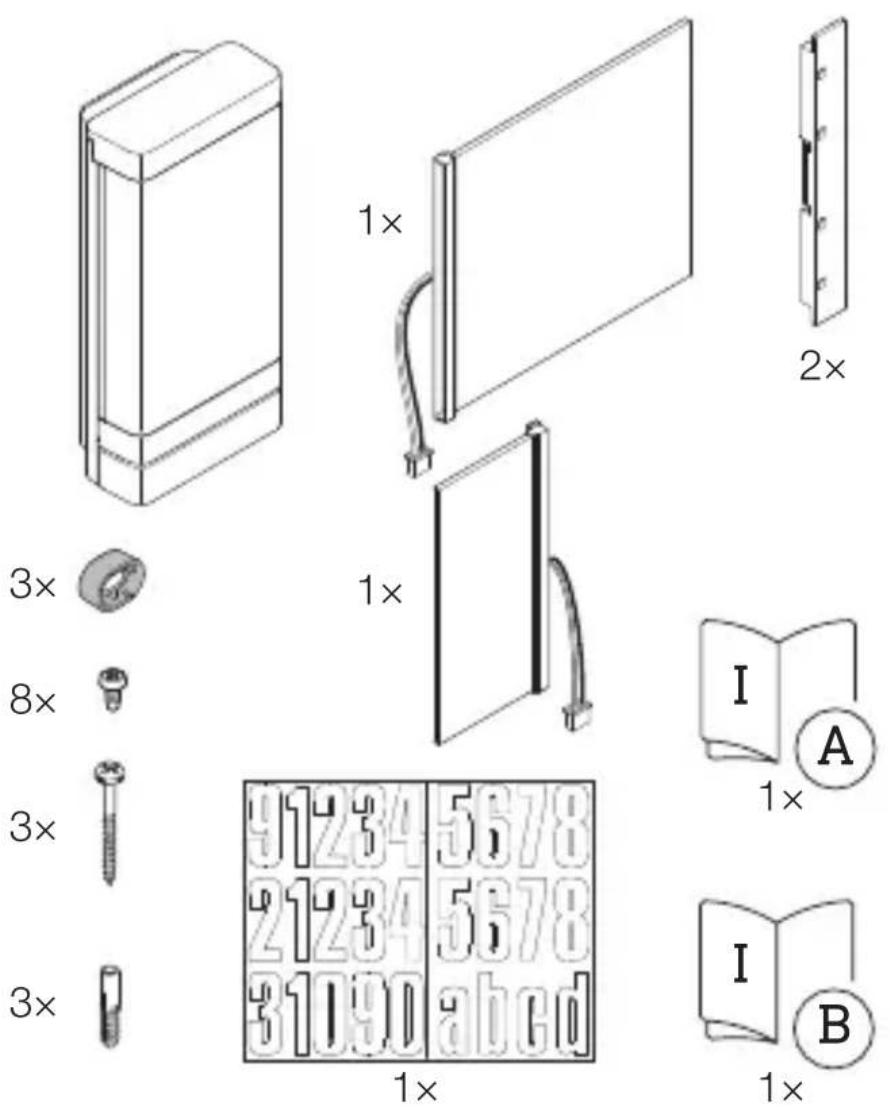

– 1 LED šviestuvas su infraraudonųjų spindulių judesio sensoriumi. – 1 Apšviesta plokštelė, didelė – 1 Apšviesta plokštelė, maža – 2 Plokščių laikikliai – 3 Distanciniai laikikliai – 8 Varžtai plokštelei tvirtinti – 3 Varžtai šviestuvui tvirtinti – 3 Mūrvinės – 1 Lapas su namo numeriais – 1 Saugos duomenų lapas (A) – 1 Trumpa paleidimo instrukcija (B)– 728 – Turinys Šviestuvo „L 271 Digi SC“ komplektacija

– 1 LED šviestuvas su infraraudonųjų spindulių judesio sensoriumi. – 3 Distanciniai laikikliai – 3 Varžtai – 3 Mūrvinės – 1 Saugos duomenų lapas (A) – 1 Trumpa paleidimo instrukcija (B)LT – 729 – Turinys Šviestuvo „L 271 Digi C“ komplektacija

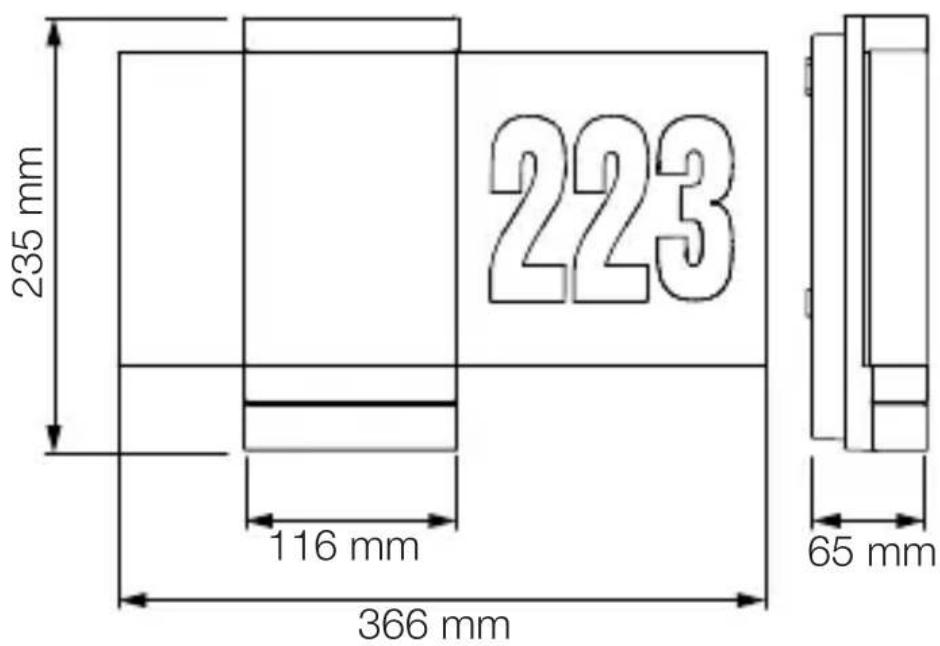

– 1 LED diodas – 3 Distanciniai laikikliai – 3 Varžtai – 3 Mūrvinės – 1 Saugos duomenų lapas (A) – 1 Trumpa paleidimo instrukcija (B)– 730 – Turinys Šviestuvo „L 270 Digi SC“ matmenys

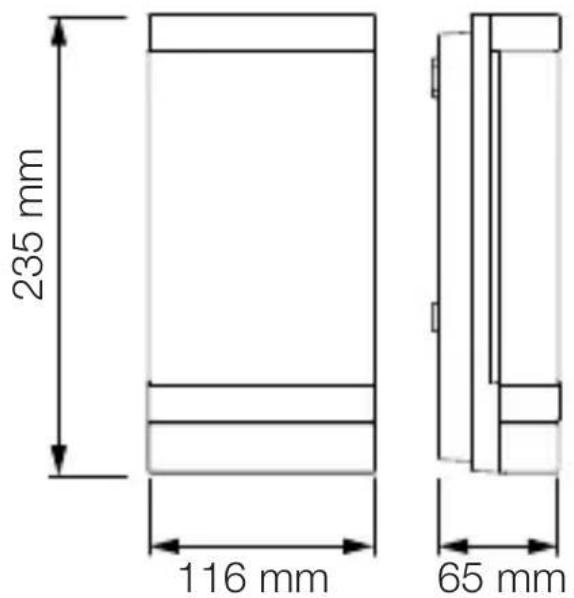

116mm 235mm 65mm 366mm Šviestuvų „L 271 Digi SC“ ir „L 271 Digi C“ matmenys

116mm 235mm 65mmLT – 731 – Turinys Šviestuvo „L 270 Digi SC“ apžvalga

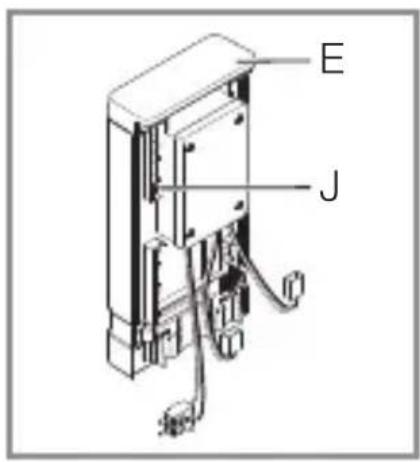

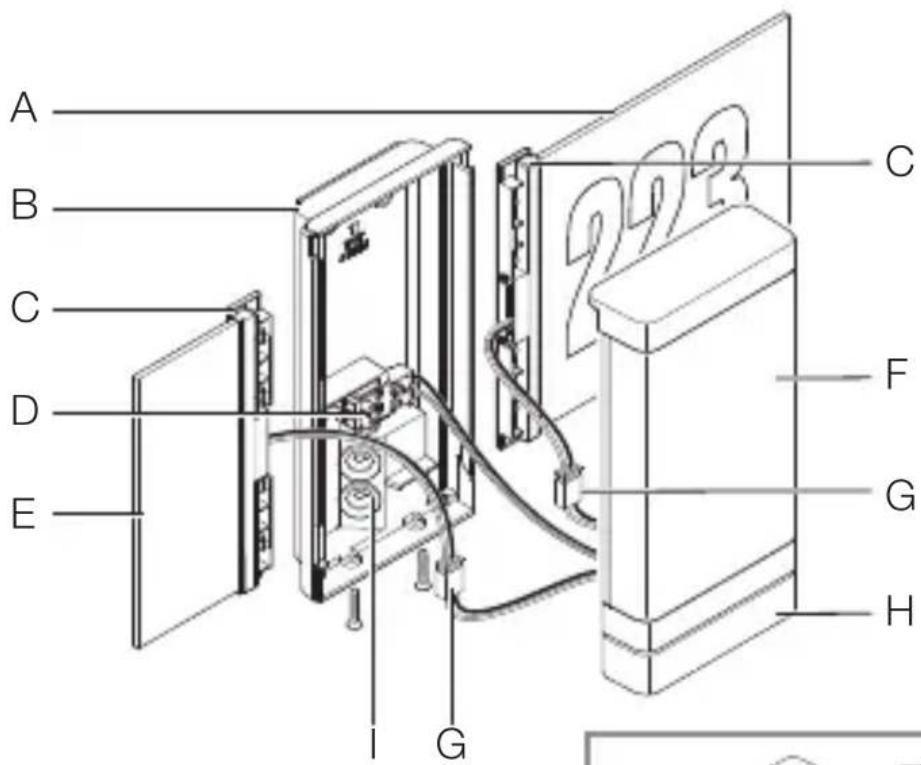

A Apšviesta namo numerio plokštelė B Sieninis laikiklis C Plokštelės laikiklis D Gnybtai E Apšviesta plokštelė F LED dangtelis G Jungiamasis kištukas H Sensorius I Sandarinimo kamštis J Rėmė (LED dangtelyje)– 732 – Turinys Šviestuvų „L 271 Digi SC“ ir „L 271 Digi C“ apžvalga

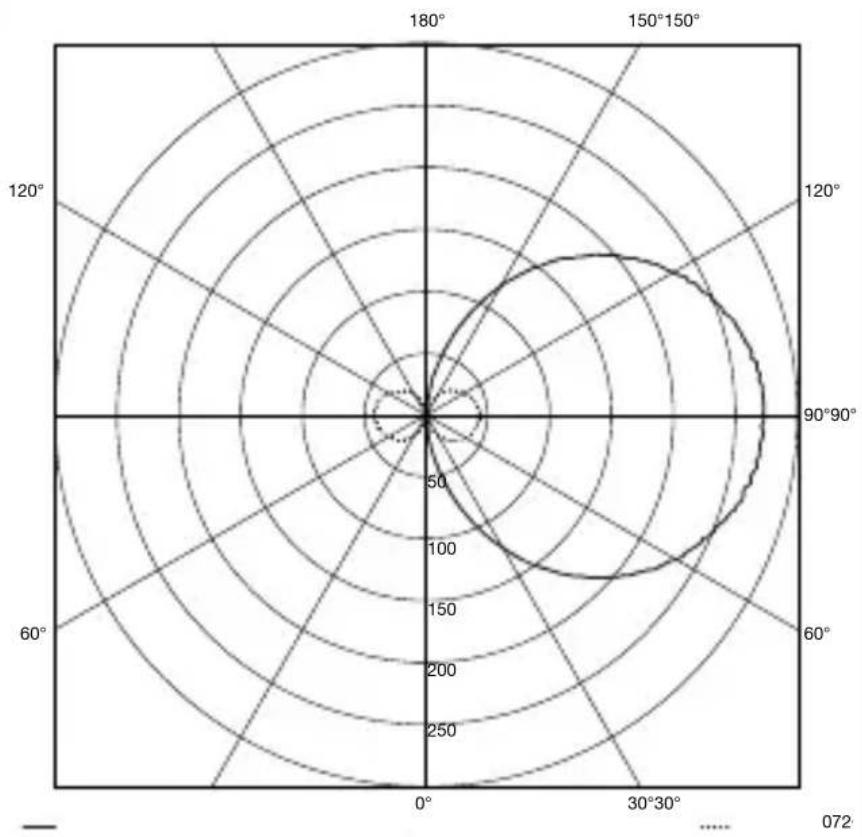

A Sieninis laikiklis B Gnybtai C LED dangtelis D Sandarinimo kamštis E Sensoriaus blokas (tik SC)LT – 733 – Turinys Šviesos pasiskirstymo kreivė

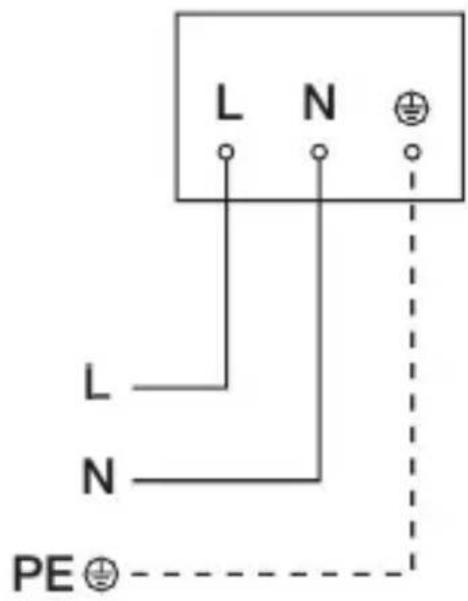

Šviestuvų elektros schema

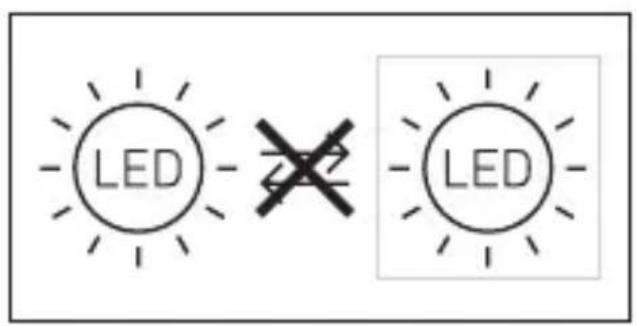

Įvadą sudaro trijų laidų kabelis: L = Fazė (dažniausiai juodas, rudas arba pilkas) N = Nulinis laidas (dažniausiai mėlynas) PE = Apsauginis laidas (žalias / geltonas) Šviestuvą taip pat galima prijungti prie elektros tinklo jungi- klio, jei užtikrinama, kad tinklo jungiklis bus nuolat įjungtas. Šio įrenginio šviesos diodas nekeičiamas. Jei reikia, pakeiskite visą prietaisą.LT – 735 – Turinys

Elektros srovė kelia pavojų! Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srovę ir nutraukite elektros energijos tiekimą.

• Įtampos indikatoriumi patikrinkite, ar nėra įtampos.

• Įsitikinkite, kad elektros energijos tiekimas nutrauktas. Turtinių nuostolių pavojus! Jungiamųjų laidų sukeitimas gali sukelti trumpąjį jungimą.

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidi- mams gaminio nenaudokite.

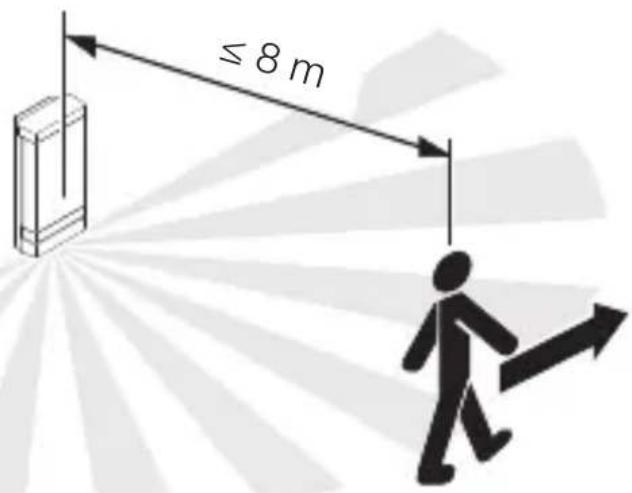

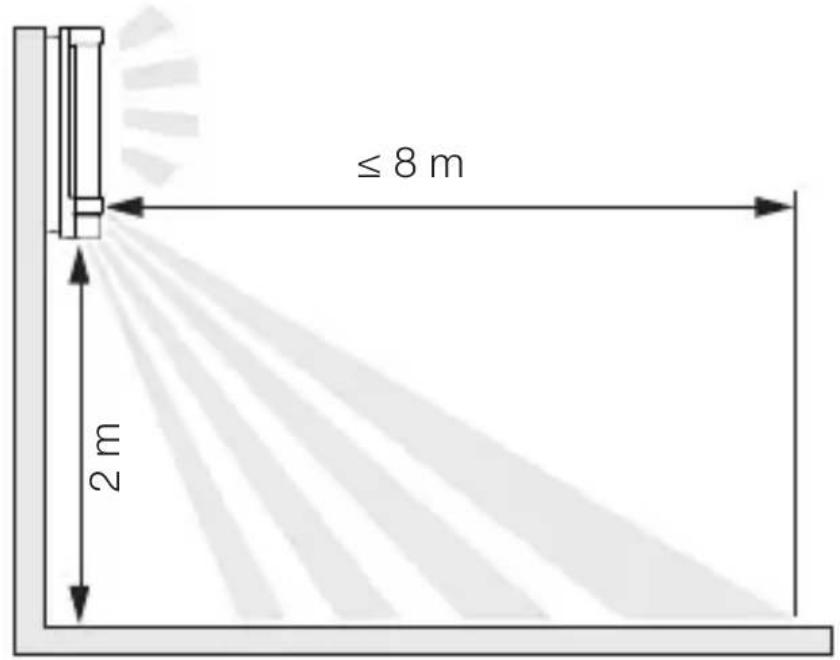

• Pasirinkite montavimo vietą. – Atsižvelkite į jautrumo zonos ilgį. – Atsižvelkite į judėjimo aptikimą (tik SC). – Be vibracijos. – Be kliūčių jautrumo zonoje (tik SC). – Ne potencialiai sprogioje zonoje. – Ne ant lengvai užsidegančių paviršių. – Nežiūrėkite į šviesos šaltinį iš nedidelio atstumo (< 30 cm). – Palikite bent 50cm atstumą iki kitų LED šviestuvų.– 736 – Turinys Šviestuvų „L 270 Digi SC“ ir „L 271 Digi SC“ jautrumo zonos ilgis

≤8m 2mLT – 737 – Turinys Šviestuvų „L 270 Digi SC“ ir „L 271 Digi SC“ judesio aptikimas į šoną nuo ėjimo krypties

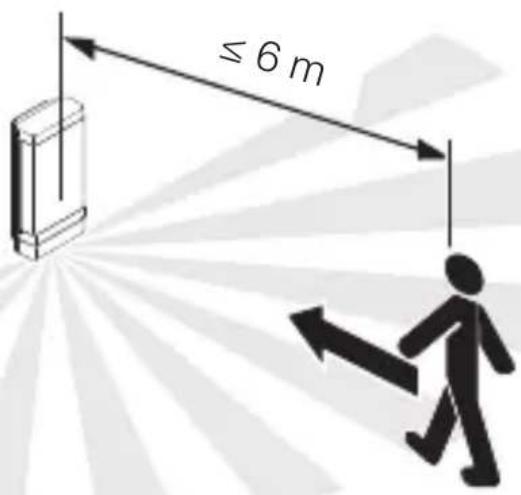

≤8m Šviestuvų „L 270 Digi SC“ ir „L 271 Digi SC“ judesio aptikimas ėjimo kryptimi

≤6m– 738 – Turinys Montavimo eiga

• Patikrinkite, ar atjungtas įtampos tiekimas.

• Atsukite LED dangtelį nuo sieninio laikiklio.

• Atsukite jungiamąjį kištuką.LT – 739 – Turinys

• Pasižymėkite gręžtinių skylių vietas.

• Išgręžkite skyles (Ø 6mm) ir įkiškite kaiščius– 740 – Turinys

• Pradurkite sandarinimo kaiščius tinklo įvadui

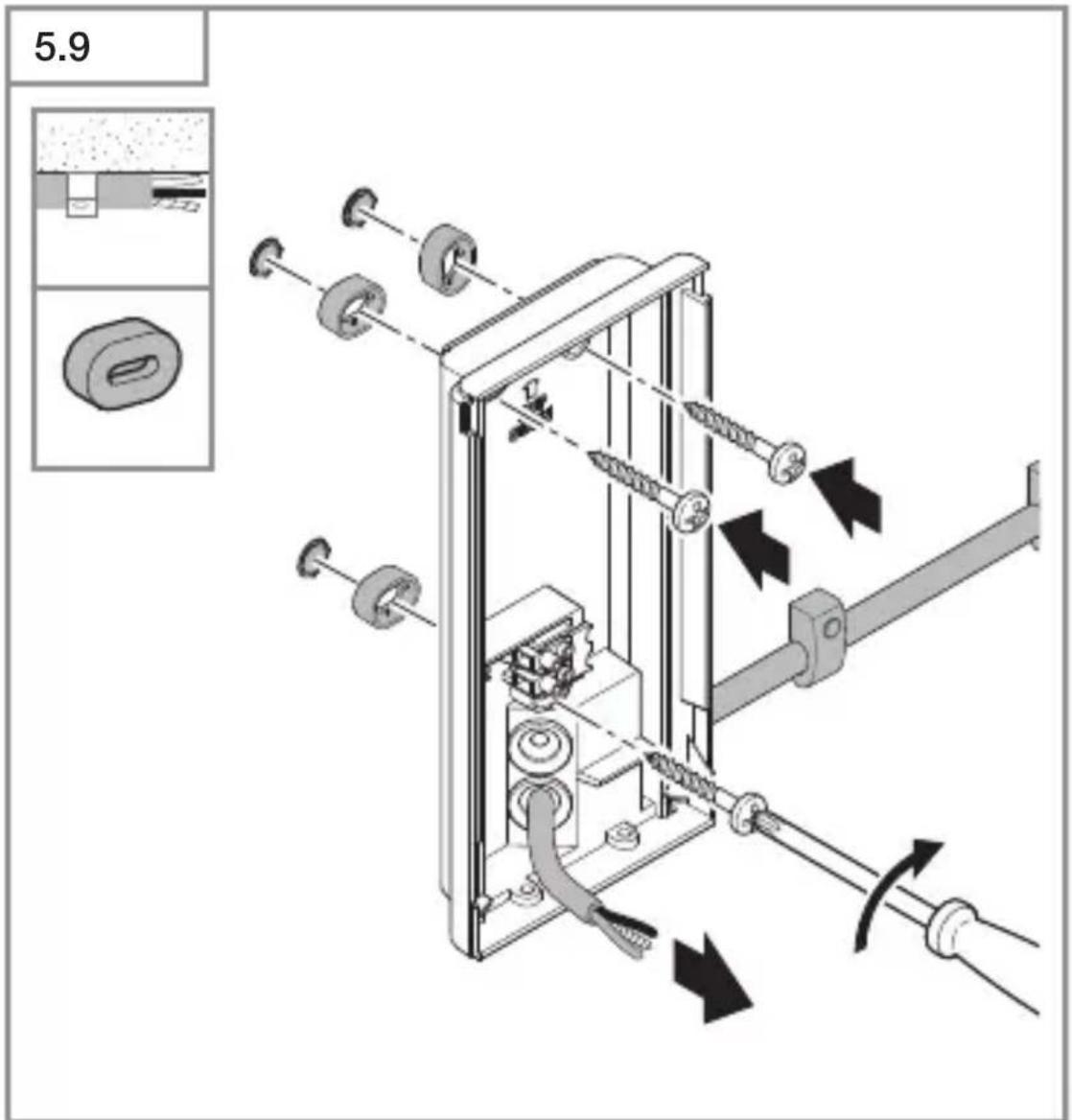

• Sieninį laikiklį montuojant potinkinį įvadą priveržkite be tarpinės.LT – 741 – Turinys

• Pradurkite sandarinimo kaiščius tinklo įvadui

• Sieninį laikiklį montuojant virštinkinį įvadą priveržkite su tarpine.– 742 – Turinys

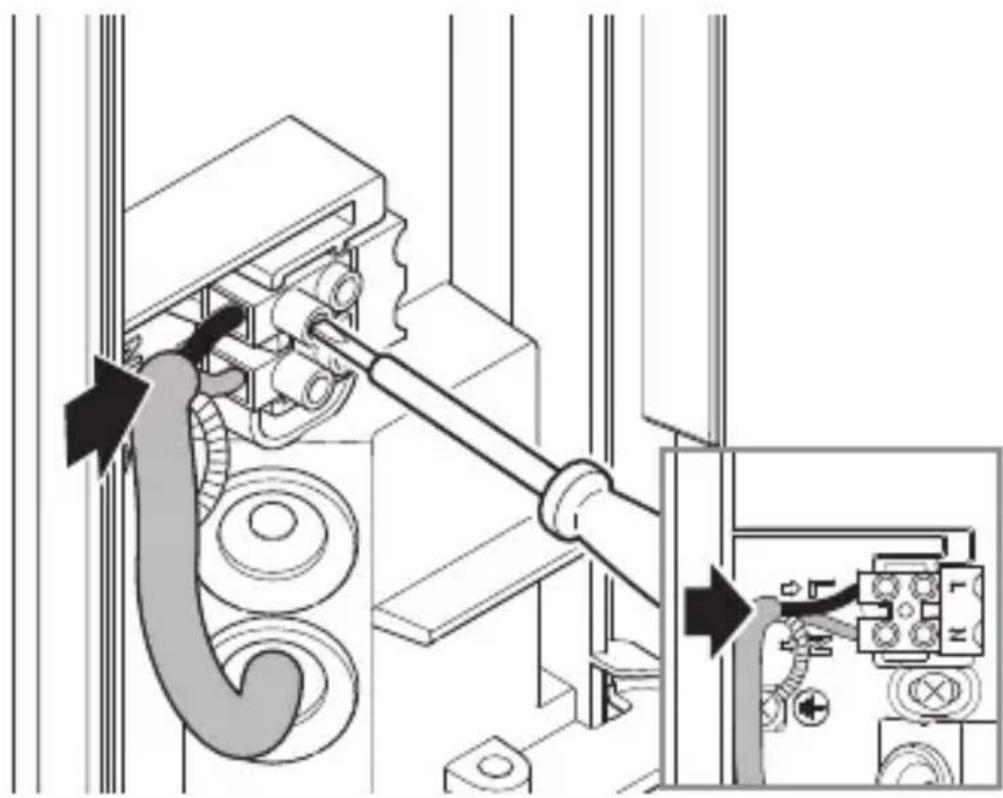

• Prijunkite maitinimo liniją pagal elektros schemą. „4. Elektros jungtis“LT – 743 – Turinys Šviestuvas „L 270 Digi SC“

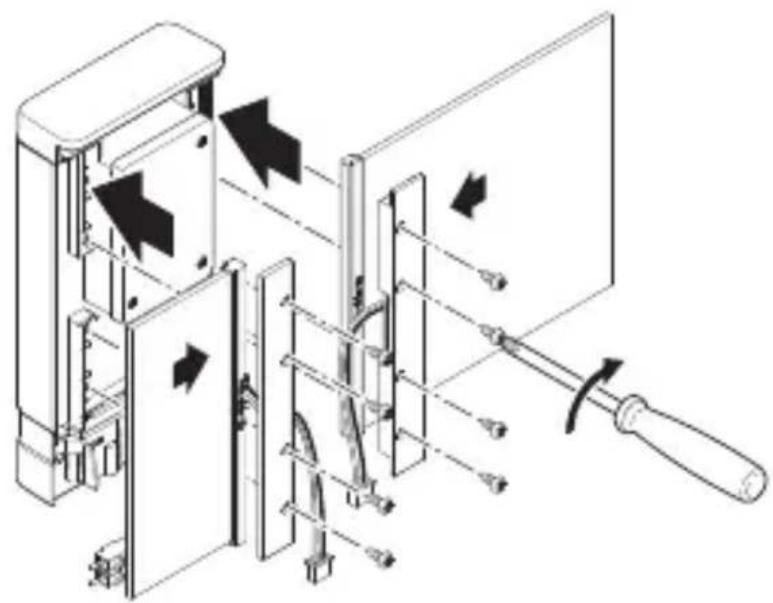

• Įstatykite plokšteles į rėmelį. Priveržkite plokščių laikiklius. – Didelę ir mažą plokštes taip pat galima priveržti iš abiejų pusių. – Plokšteles galima sukeisti.– 744 – Turinys Šviestuvas „L 270 Digi SC“

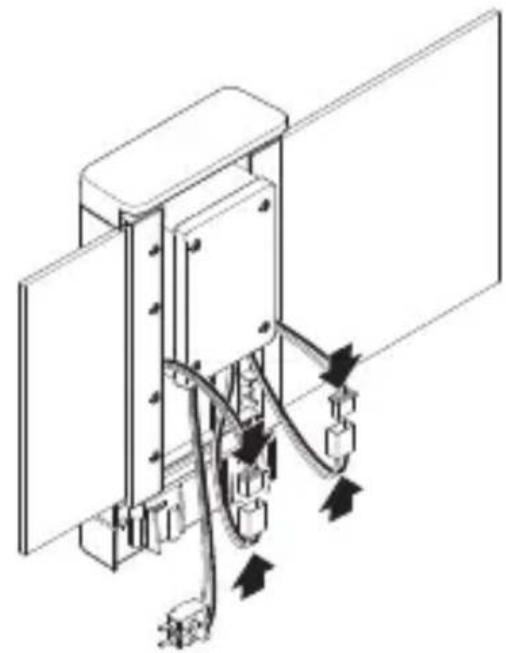

• Sujunkite namo numerių plokštelės jungiamuosius kištukus.LT – 745 – Turinys

• Uždėkite jungiamuosius gnybtus.

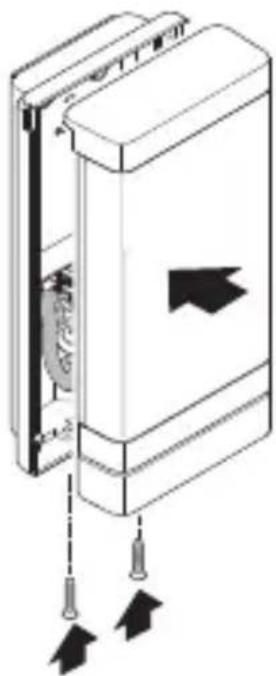

• LED dangtelį priveržkite prie sieninio laikiklio.– 746 – Turinys

• Įjunkite elektros energijos tiekimą. Šviestuvas „L 270 Digi SC“

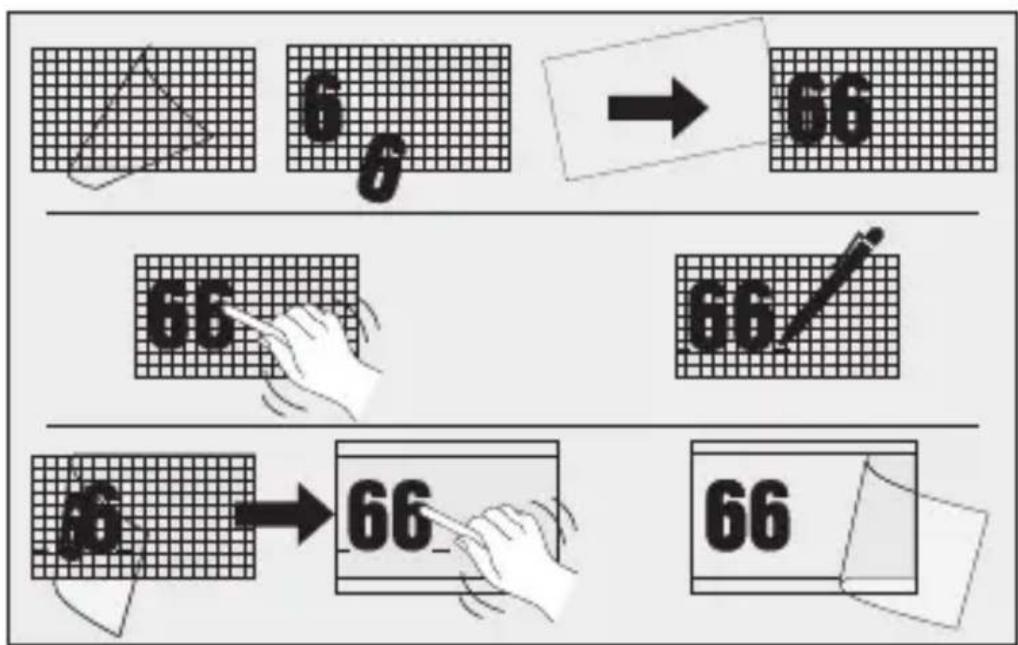

• Priklijuokite namo numerius iš namo numerių lapo.

• Atlikite nustatymus. „6. Veikimas“LT – 747 – Turinys

Šviestuvai „L 270 Digi SC“ ir „L 271 Digi SC“ Gamykliniai nustatymai (pristatymo būsena) – Jautrumo zonos nustatymas: maks. – Pagrindinio apšvietimo trukmės nustatymas: 10sek. – Bazinio apšvietimo trukmės nustatymas: 1 min. – Prieblandos lygio nustatymas: 2.000 liuksų – Bazinio apšvietimo reguliavimo lygis: 50% Gamyklos nustatymas – Jautrumo zonos ilgio nustatymas: 8m – Pagrindinio apšvietimo inercinio veikimo trukmė: 3 min. – Bazinio apšvietimo inercinio veikimo trukmė: 5 min. – Prieblandos lygio nustatymas: 500 liuksų – Bazinio apšvietimo reguliavimo lygis: 10% – Dekoratyvinis apšvietimas: ĮJ. „Steinel Connect App“ Norint konfigūruoti prietaisą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti programėlę „STEINEL Connect App“. Reikalingas išmanusis telefonas arba planšetė su „Bluetooth“ funkcija. Android iOS– 748 – Turinys Funkcijos, nustatomos naudojantis programėle „Steinel Connect App“: – Laiko nustatymas 5 s – 60 min. – Prieblandos lygio nustatymas: 2 – 2.000 liuksų – „Lux-Teach“ režimas – Bazinis apšvietimas – Pagrindinis apšvietimas – Sulėtinto šviesos įsijungimo funkcija – Paros laiko įsisavinimo režimas – Jautrumo zonos nustatymas – „Bluetooth“ tinklas Švietimo trukmės nustatymas Išjungimo vėlinimą galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 60 minučių. Kiekvieną kartą užfiksavus judėjimą iš naujo įjungiama šviesa. Norint reguliuoti jautrumo zoną ir patikrinti funkcijas reko- menduojama pasirinkti trumpiausią laiką. Prieblandos lygio nustatymas Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug nuo 2 iki 2.000 liuksų. Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos režimu turi būti nustatytas dienos režimas. Bazinis apšvietimas Bazinio apšvietimo ryškumas gali būti nustatytas tarp 10ir 100%. Bazinį apšvietimą galima nustatyti pagal laiką arba ryškumą. Tik užfiksavus judesį jautrumo zonoje įjungiama šviesa (nustatytam laikui) iki maksimalios apšvietimo galios (100%). Po to šviestuvas vėl persijungs į „budintį“ režimą.LT – 749 – Turinys Pagrindinis apšvietimas Pagrindinio apšvietimo ryškumas gali būti nustatytas tarp 10 ir 100%. Sulėtinto šviesos įsijungimo funkcija Ryškumas įjungus tolygiai pasieks 100% („fade in“). Ryškumas išjungus tolygiai nukris iki 0% („fade out“). „Fade-in“ ir „fade-out“ trukmė yra pasirenkama. Nuolatinio apšvietimo režimas Nuolatinio apšvietimo režimo parametrus galima nustatyti naudojant „Steinel Connect“ programėlę. Naujojoje programėlėje nuolatinio apšvietimo režimą galima nustatyti pagal pageidavimą iki tam tikro paros laiko (paros laiko įsisavinimo). „Bluetooth“ tinklas („Bluetooth-Connect-Mesh“) Sensorinis jungiklis atitinka „Bluetooth Mesh“ standartą. Jis gali būti sujungtas su visais gaminiais, atitinkančiais „Bluetooth Mesh“ standartą. Sensorinis jungiklis sukonfigūruotas naudojantis programė- le „Steinel Connect App“. Pirmą kartą sujungus sensorinį jungiklį su programėle „Steinel Connect App“, atitinkami tinklo raktai išsaugomi išmaniajame telefone ar planšetėje. Raktas apsaugo nuo neteisėtos prieigos prie sensoriaus. Siekiant gauti prieigą per kitą išmanųjį telefoną ar planšetę, tinklo raktą reikia bendrinti.– 750 – Turinys Jautrumo zonos nustatymas

Sensoriaus jautrumo zona skirstoma į tris sritis: – kiekvieną iš trijų sričių galima įjungti arba išjungti atskirai; – kiekvienai iš trijų sričių jautrumo zonos ilgį galima nustatyti atskirai. Pastaba: nustatant jautrumo zoną rekomenduojama: – rinktis trumpiausią laiką; – nustatyti dienos šviesos režimą.LT – 751 – Turinys

7. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga. Elektros srovė kelia pavojų! Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

• Prietaisą valykite tik sausos būklės. Turtinių nuostolių pavojus! Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

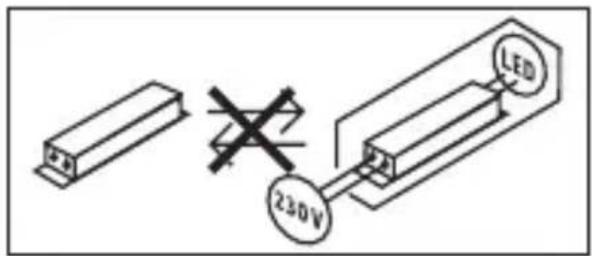

• Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių. Tik L270:

• Nuvalykite visus ant skydelių esančius nešvarumus minkšta šluoste ir stiklo valikliu. Svarbu: valdymo prietaisas nekeičiamas.– 752 – Turinys

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į naci- onalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.LT – 753 –Turinys

9. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VokietijaŠis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedi-mo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Aptarnavimas: Pasibaigus garantinio aptarnavimo laikotarpiui arba jei yra gedimų, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos remonto dirbtuvės. Prašom tinkamai supakuotą produktą atsiųsti į artimiausias remonto dirbtuves GAMINTOJO

10. Techniniai duomenys

L 270 SC; L 271 SC: 0,50W – Budėjimo režimas (tinklas („P net “) 0,50 W – Spalvinė temperatūra: 3.000 K (šilta balta) – Spalvos atkūrimo indeksas: R

=82 – Vidutinė vardinė naudojimo trukmė: L70B50, esant 25°C temperatūrai: >60.000val. – Spalvų nuoseklumas SDCM: Pradinė reikšmė: 3 – Šviesos intensyvumo pasiskirstymas:

120° cd / 1000 lm 072C / 09C081C / 0C – Bazinis apšvietimas: reguliuojamas nuo 10 iki 100% – Pagrindinis apšvietimas: reguliuojamas nuo 10 iki 100% – Jautrumo zonos ilgis*: maks. 8m tangentiškai – Aptikimo kampas*: 180° – Laiko nustatymas*: 5s – 60min. – Prieblandos lygio nustatymas*: 2 – 2.000liuksų – Jautrumo zonos ilgio nustatymas*: 1 – 8m – Apsaugos tipas: IP 44 – Apsaugos klasė: II – Atsparumas smūgiams: IK 03 – Aplinkos temperatūra: nuo -10iki +40°C – Energinio veiksmingumo klasė: šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis.

• Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis.LT – 755 – Turinys

11. Trikčių šalinimas

Prietaise nėra įtampos. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Nutrūko laidas.

• Įtampos indikatoriumi patikrinkite liniją. – Tinklo įvade įvyko trumpasis jungimas.

• Patikrinkite jungtis. – Išsijungė tinklo jungiklis (jei yra).

• Įjunkite tinklo jungiklį. Prietaisas neįsijungia. – Neteisingai nustatytas prieblandos lygis.

• Iš naujo nustatykite prieblandos lygio nustatymą. – Tinklo jungiklis išjungtas.

• Nustatykite tinklo jungiklį. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

• Patikrinkite jautrumo zoną ir sureguliuokite. – Lemputė sugedo.

• Lemputė nekeičiama. Pakeiskite visą prietaisą. Prietaisas neišsijungia. – Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.– 756 – Turinys Prietaisas įsijungia nepageidaujamu laiku. – Prietaisas sumontuotas nepakankamai tvirtai.

• Prietaisą sumontuokite tvirtai. – Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.).

• Patikrinkite veikimo zonos nustatymus.
