| Tipo de producto | Aplique LED exterior con detector de movimiento infrarrojo |
| Marca | Steinel |
| Modelo | L 271 Digi SC |
| Dimensiones (Al × An × Pr) | 235 × 116 × 65 mm |
| Peso | Aproximadamente 1 kg (estimación) |
| Alimentación | 220–240 V, 50/60 Hz |
| Potencia absorbida | 6,60 W |
| Flujo luminoso | 566 lm |
| Eficacia luminosa | 85 lm/W |
| Temperatura de color | 3 000 K (blanco cálido) |
| Índice de reproducción cromática (IRC) | Ra = 82 |
| Vida útil media | L70B50 a 25 °C: > 60 000 h |
| Ángulo de detección | 180° |
| Alcance de detección | Máx. 8 m (tangencial), ajustable de 1 a 8 m |
| Temporización ajustable | De 5 s a 60 min |
| Umbral de activación ajustable | De 2 a 2 000 lx |
| Grado de protección | IP44 |
| Resistencia a impactos | IK03 |
| Temperatura de funcionamiento | De -10 a +40 °C |
| Clase de protección | II (doble aislamiento) |
| Tipo de detector | Infrarrojo pasivo (PIR) |
| Tecnología de comunicación | Bluetooth mesh |
| Función de balizamiento | Sí, ajustable de 10 a 100 % |
| Regulación | Sí (iluminación principal y balizamiento ajustables de 10 a 100 %) |
| Función de encendido suave | Sí (fundido de entrada/salida ajustable) |
| Aplicación de control | STEINEL Connect (iOS/Android) |
| Garantía del fabricante | 3 años |
| Reciclaje | No desechar con la basura doméstica; recogida selectiva obligatoria |
Preguntas frecuentes - L 271 Digi SC STEINEL
Preguntas de los usuarios sobre L 271 Digi SC STEINEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones L 271 Digi SC - STEINEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. L 271 Digi SC de la marca STEINEL.

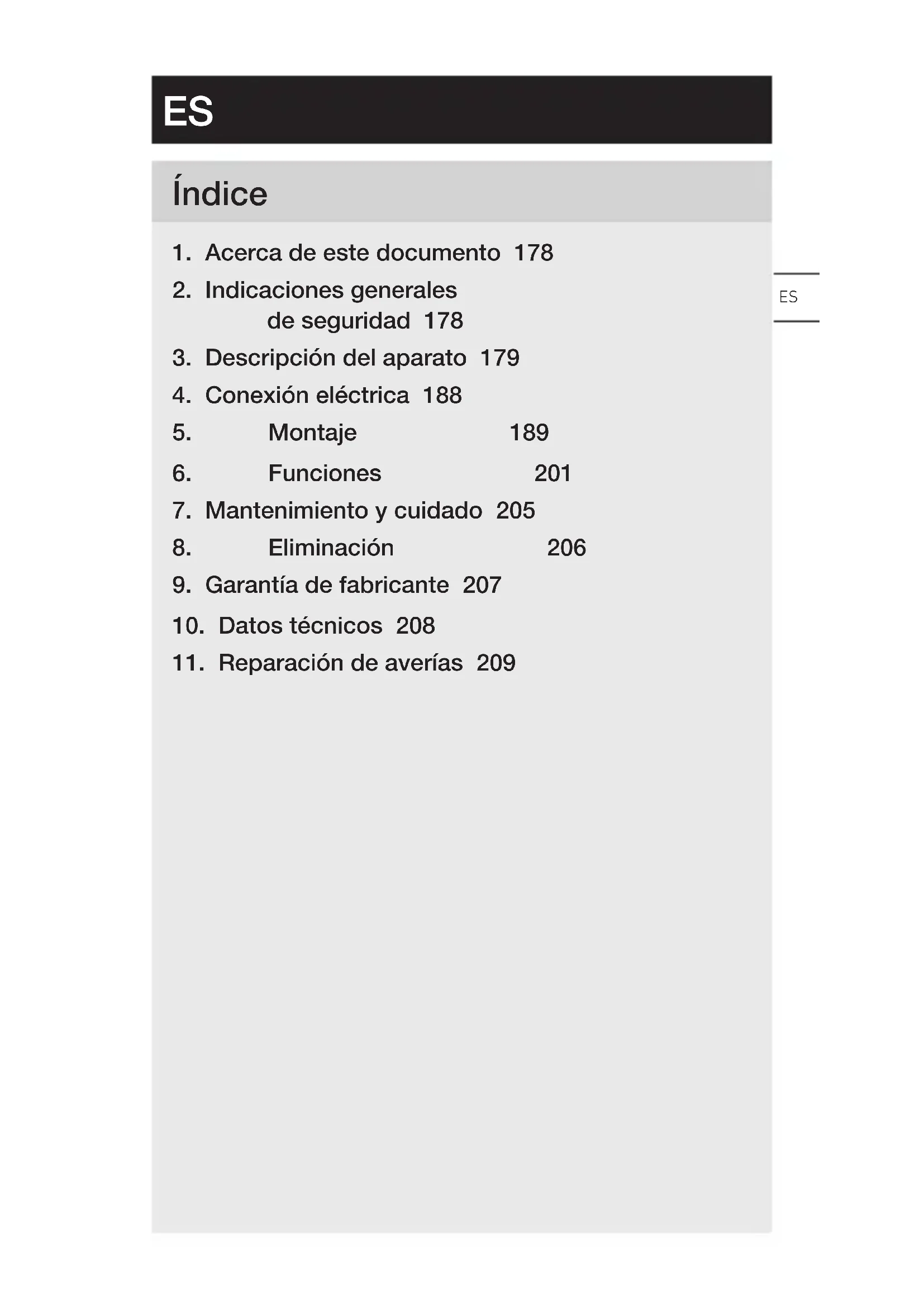

MANUAL DE USUARIO L 271 Digi SC STEINEL
- Acerca de este documento 178
- Indicaciones generales de seguridad 178
- Descripción del aparato 179
- Conexión eléctrica 188
- Montaje 189
- Funciones 201
- Mantenimiento y cuidado 205
- Eliminación 206
- Garantía de fabricante 207
- Datos técnicos 208
- Reparación de averías 209
1. Acerca de este documento
- Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
- Sujeto a modificaciones en función del progreso técnico.
¡Advertencia de peligros!
¡Advertencia de peligros por corriente eléctrica!
¡Advertencia de peligros por agua!
2. Indicaciones generales de seguridad
¡Peligro por la no observación de las instrucciones de uso!
Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.
- Léanse las instrucciones detenidamente.
- Cúmplanse las indicaciones de seguridad.
- Manténgase al alcance.
- El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.
- El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.
- Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Utilice solo piezas de repuesto originales.
- Las reparaciones solo están permitidas a empresas especializadas.
3. Descripción del aparato
Uso previsto
Lámpara L 270 Digi SC
- Lámpara LED con detector de movimiento de infrarrojos y paneles con números de casa iluminados intercambiables.
- Montaje en la pared en el exterior.
- Lámparas interconectables vía estándar Bluetooth Mesh.
- Manejo vía aplicación Steinel Connect.
Uso previsto
Lámpara L 271 Digi SC
- Lámpara LED con sensor de movimiento de infrarrojos.
- Montaje en la pared en el exterior.
- Lámparas interconectables vía estándar Bluetooth Mesh.
- Manejo vía aplicación Steinel Connect.
Uso previsto
Lámpara L 271 Digi C
- Lámpara LED.
- Montaje en la pared en el exterior.
- Lámparas interconectables vía estándar Bluetooth Mesh.
- Manejo vía aplicación Steinel Connect.
Principio funcional detector de movimiento
El principio funcional se refiere a la variante de sensor (SC) o a la variante manual (C) en combinación con un producto con sensor Bluetooth.
- El sensor de infrarrojos registra la radiación térmica de objetos en movimiento (p. ej., personas, animales etc.). La radiación térmica se transforma electrónicamente y activa automáticamente el dispositivo.
- La detección de movimiento más segura se garantiza montando el aparato lateralmente respecto al sentido del movimiento.
- El alcance de la detección de movimiento está limitado acercándose de frente hacia el aparato.
- Los obstáculos (por ejemplo, árboles, paredes o cristales) pueden restringir la detección del movimiento o hacerla imposible.
- Fluctuaciones de temperatura repentinas causadas por las influencias climáticas no se diferencian de las fuentes térmicas.

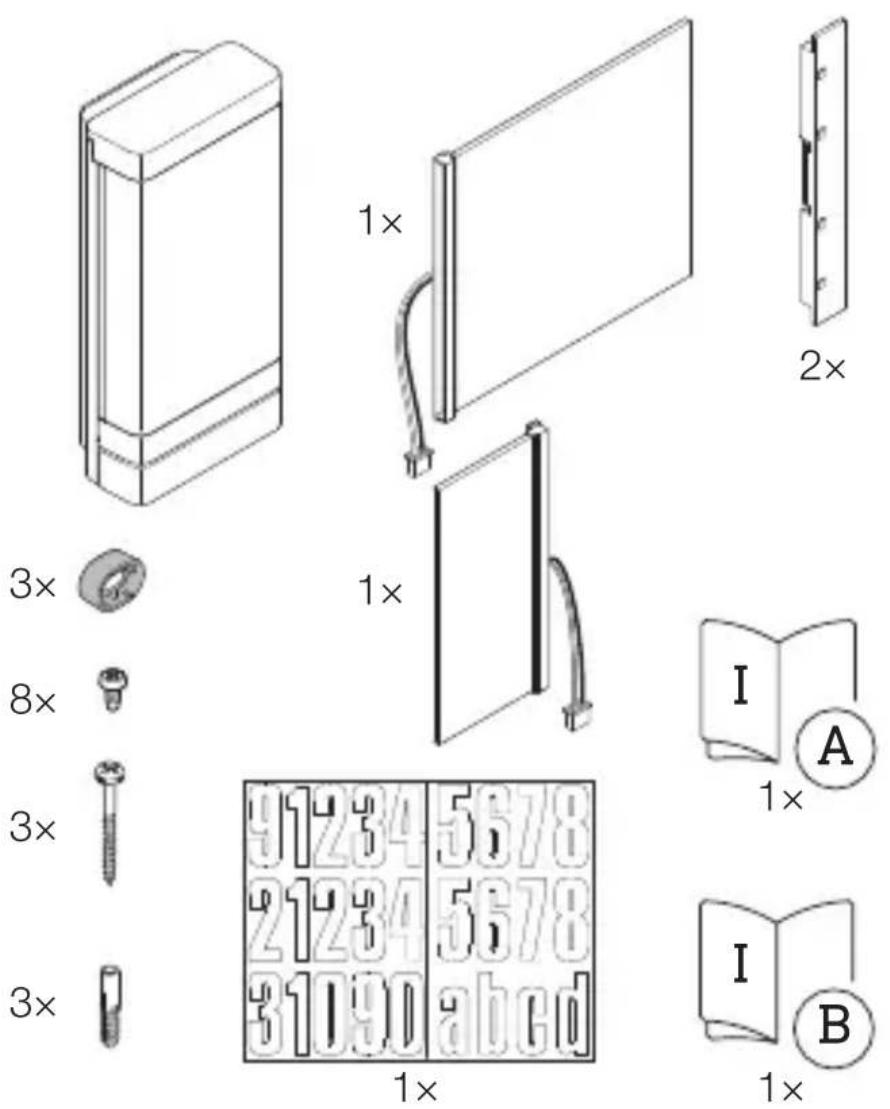

Volumen de suministro lámpara L 270 Digi SC
3.1
- 1 Lámpara LED con sensor de movimiento de infrarrojos
- 1 Panel iluminado grande
- 1 Panel iluminado pequeño
- 2 Soportes de panel
- 3 Distanciadores
- 8 Tornillos para montar el panel
- 3 Tornillos para montar la lámpara
- 3 Espigas
- 1 Lámina con números de la casa
- 1 Hoja de datos de seguridad (A)
- 1 Guía rápida (B)
Volumen de suministro lámpara L 271 Digi SC
3.2
- 1 Lámpara LED con sensor de movimiento de infrarrojos
- 3 Distanciadores
- 3 Tornillos
- 3 Espigas
- 1 Hoja de datos de seguridad (A)
- 1 Guía rápida (B)
Volumen de suministro lámpara L 271 Digi C
3.3
- 1 Lámpara LED
- 3 Distanciadores
- 3 Tornillos
- 3 Espigas
- 1 Hoja de datos de seguridad (A)
- 1 Guía rápida (B)

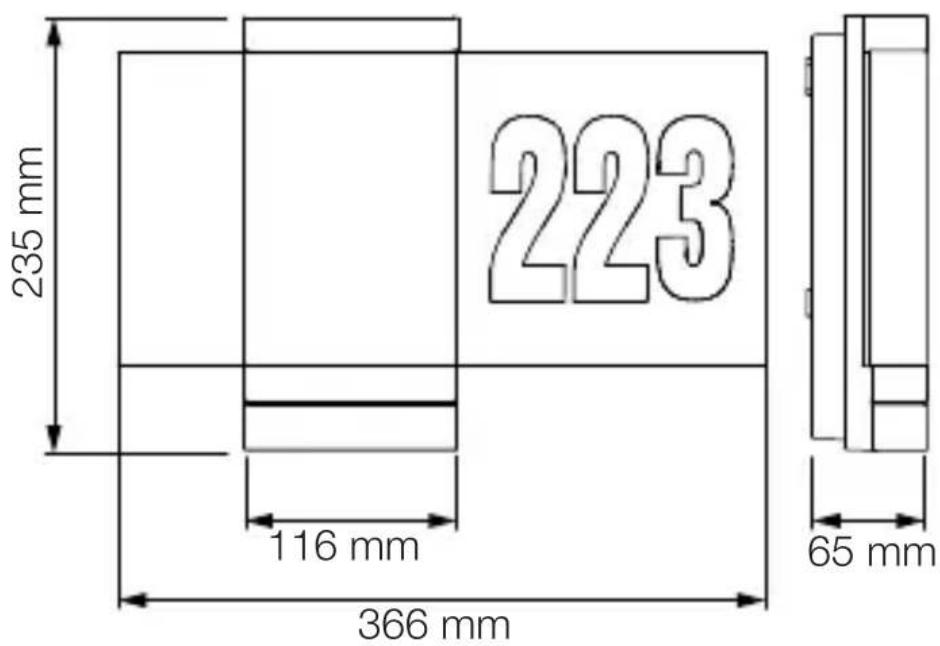

Dimensiones del producto lámpara L 270 Digi SC
3.4
lámparas L 271 Digi SC y L 271 Digi C
3.5


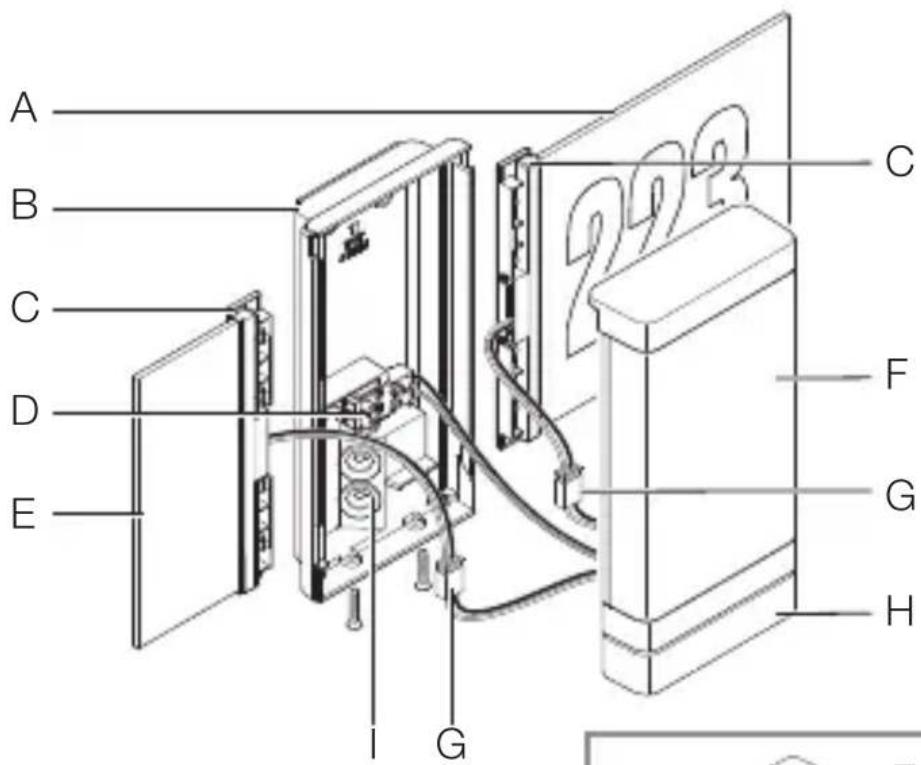

235 mm 116 mm 65 mmVisión general del equipo lámpara L 270 Digi SC
3.6
A Panel iluminado para el número de la casa
B Soporte de pared
C Soporte del panel
D Borne de conexión
E Panel iluminado
F Cubierta LED
G Conector
H Unidad del sensor
I Tapón obturador
J Chasis (en la cubierta LED)
Visión general del equipo
lámparas L 271 Digi SC y L 271 Digi C
3.7
B Borne de conexión
C Cubierta LED
D Tapón obturador
E Unidad del sensor (solo SC)

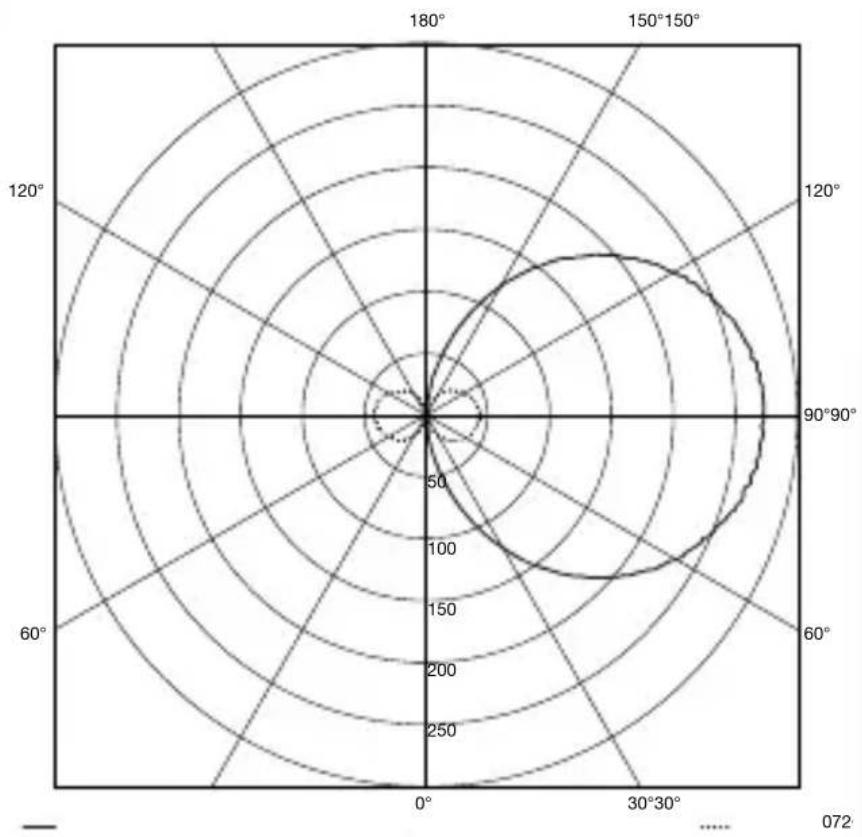

Curva de dispersión lumínica
3.8
radar
| Angle | Value | |-------|-------| | 0° | 0 | | 30° | 50 | | 60° | 100 | | 90° | 150 | | 120° | 200 | | 150° | 250 | | 180° | 200 |ES
4. Conexión eléctrica
Diagrama electrónico lámparas
4.1
El cable de alimentación de red consta de un conductor trifilar:
L = Fase (generalmente negro, marrón o gris)
N = Neutro (generalmente azul)
PE = Toma de tierra (verde / amarillo)
El aparato también puede conectarse eléctricamente después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.

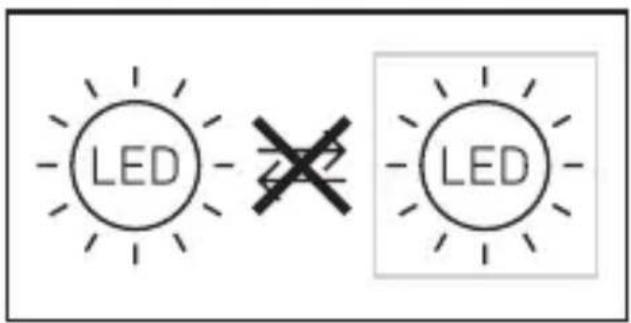

El LED de este aparato no es reemplazable. En caso necesario, deberá sustituirse el aparato completo.
¡Peligro por corriente eléctrica!
El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.
- Desconectar la corriente e interrumpir la alimentación de tensión.
- Controlar la ausencia de tensión con un comprobador de tensión.
- Asegurar que la alimentación de tensión permanezca interrumpida.
¡Peligro de daños materiales!
Los cables invertidos pueden causar cortocircuitos.
- Identificar los cables de conexión.
- Conectar correctamente los cables de conexión.
Preparación de montaje
- Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños.
- Elegir un lugar de montaje adecuado.
-Tener para ello en cuenta el alcance.
-Tener para ello en cuenta la detección de movimientos (solo SC).
-Sin vibraciones.
-Campo de detección libre de obstáculos (solo SC).
-No en zonas con peligro de explosión.
-No sobre superficies fácilmente inflamables.
-No mirar a la fuente de luz desde corta distancia (< 30 cm).
-A una distancia mínima de 50 cm de otras lámparas LED.

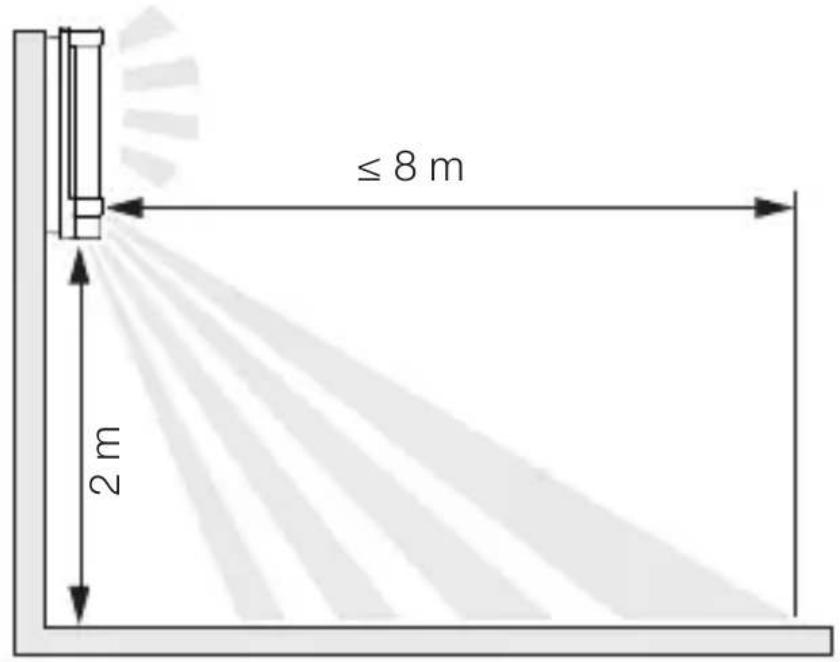

Alcance de lámparas L 270 Digi SC y L 271 Digi SC
5.1

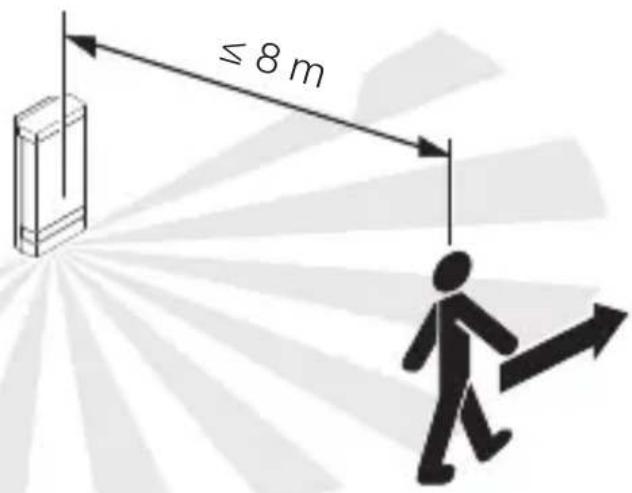

Detección de movimiento lateral respecto al sentido del movimiento lámparas L 270 Digi SC y L 271 Digi SC
5.2


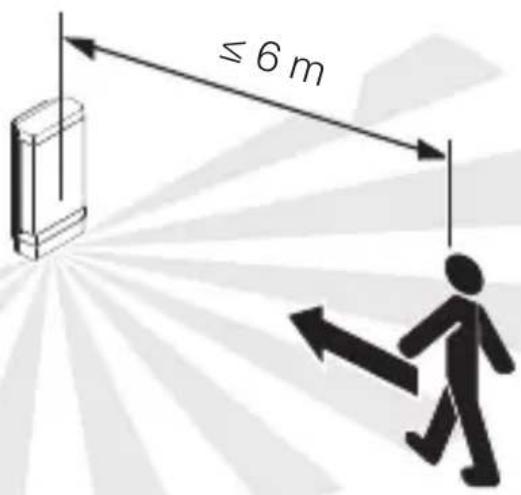

≤ 8 mDetección de movimiento en sentido del movimiento lámparas L 270 Digi SC y L 271 Digi SC
5.3
5.4
- Comprobar que la alimentación de tensión esté desconectada.
- Desatornillar la cubierta LED del soporte de pared.
5.5

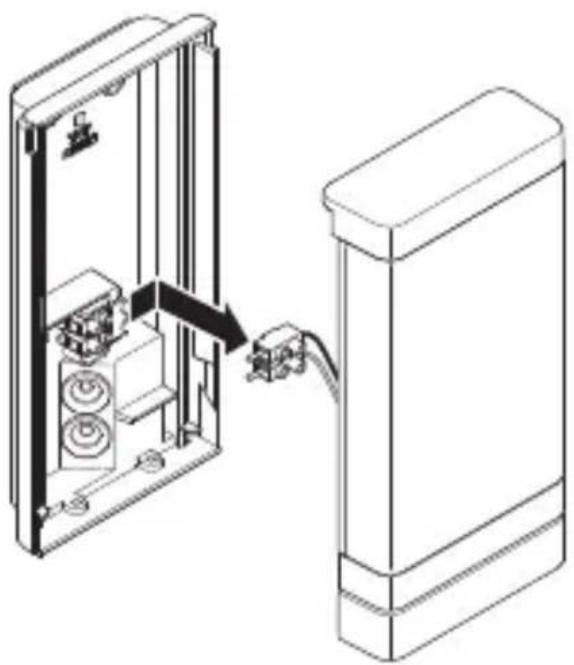

- Soltar el conector.
5.6

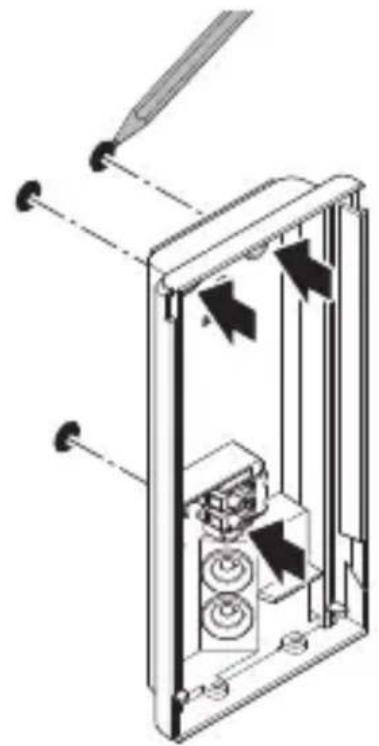

• Marcar los orificios a taladrar.
5.7


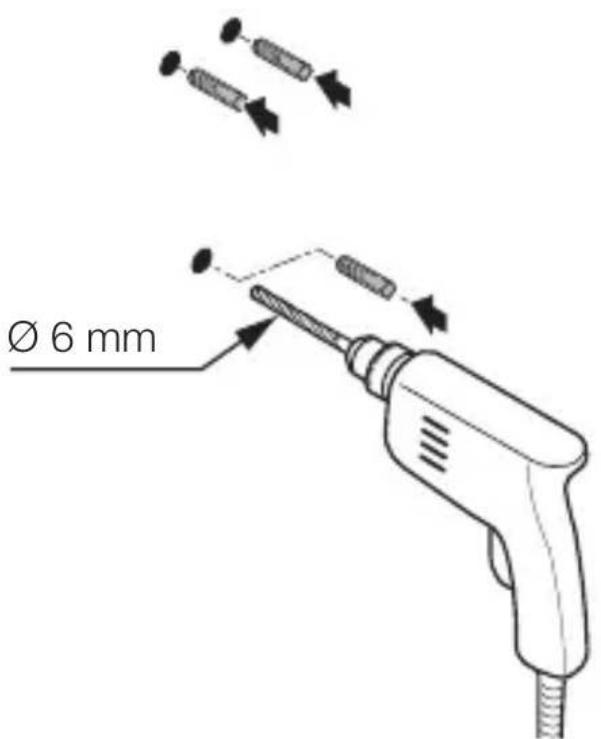

Ø 6 mm- Taladrar los orificios (ø 6 mm) e insertar los tacos.
5.8
- Perforar el tapón obturador para el cable de alimentación de la red.
- Atornillar el soporte de pared para cables de alimentación empotrados sin distanciadores.


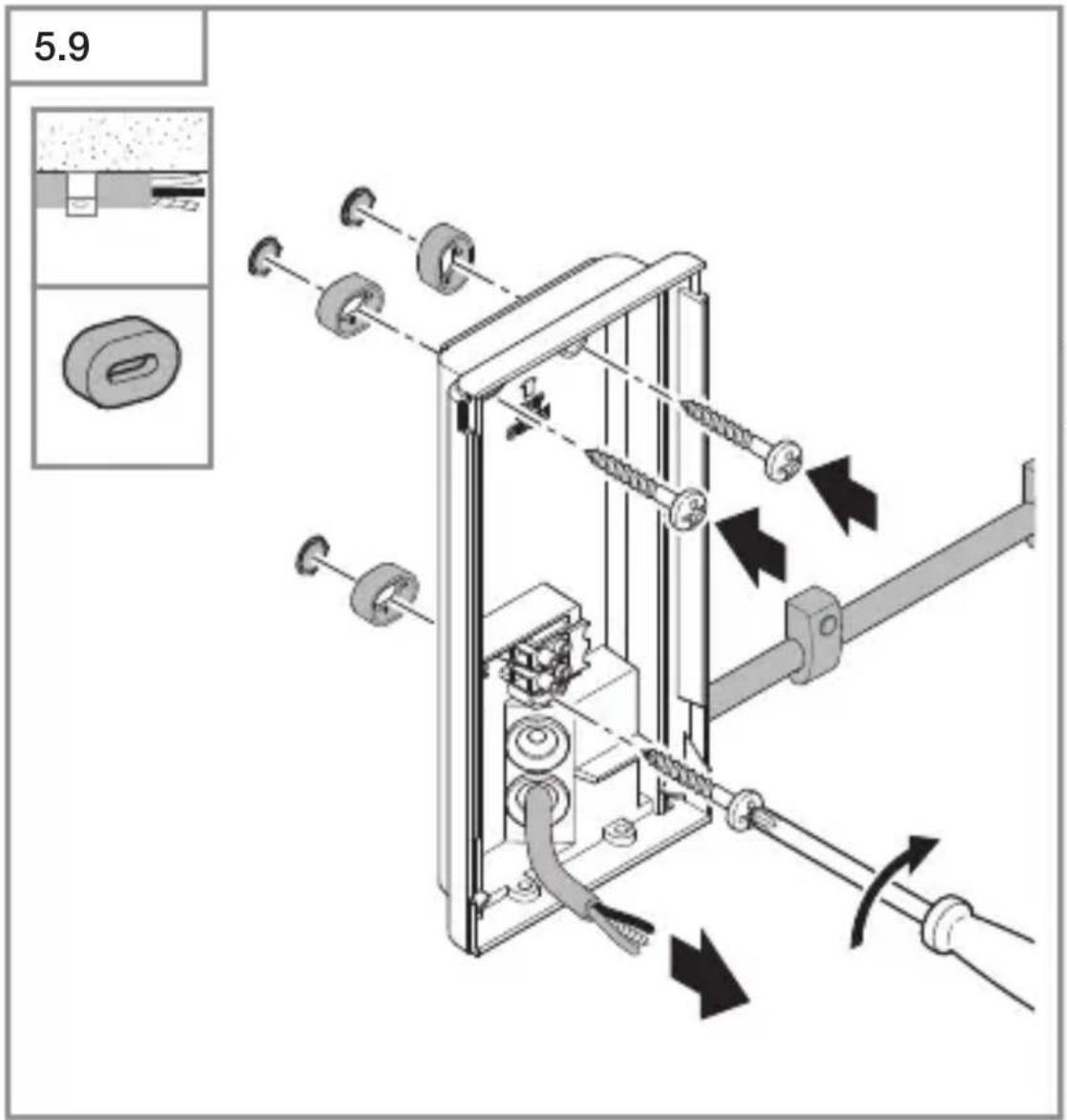

5.9- Perforar el tapón obturador para el cable de alimentación de la red.
- Atornillar el soporte de pared para cables de superficie con distanciadores.
- Perforar el tapón obturador para el cable de alimentación de la red.
- Atornillar el soporte de pared para cables de superficie con distanciadores.
- Conectar el cable de alimentación conforme al diagrama electrónico.
→“4. Conexión eléctrica”
Lámpara L 270 Digi SC
5.11

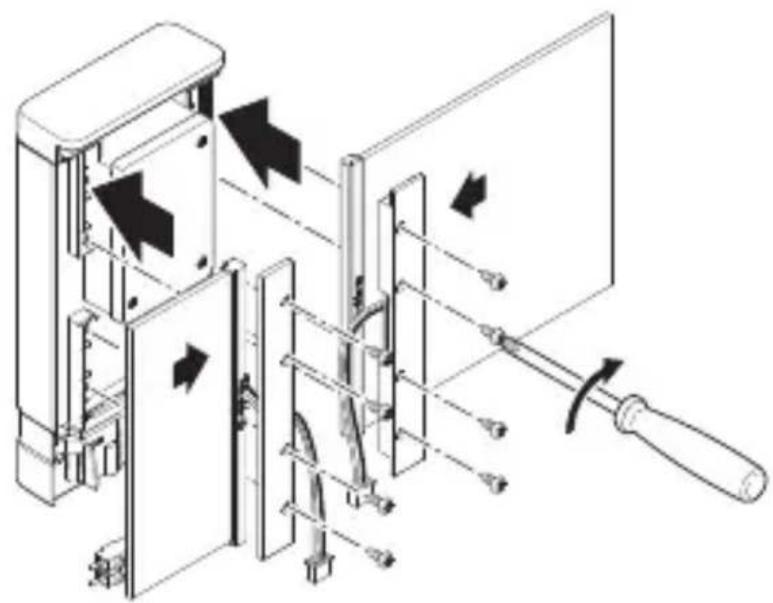

- Inserte los paneles en el chasis. Atornillar los soportes de paneles.
- El panel grande y pequeño puede atornillarse alternativamente en ambos lados.
-Los paneles pueden cambiarse.
Lámpara L 270 Digi SC
5.12

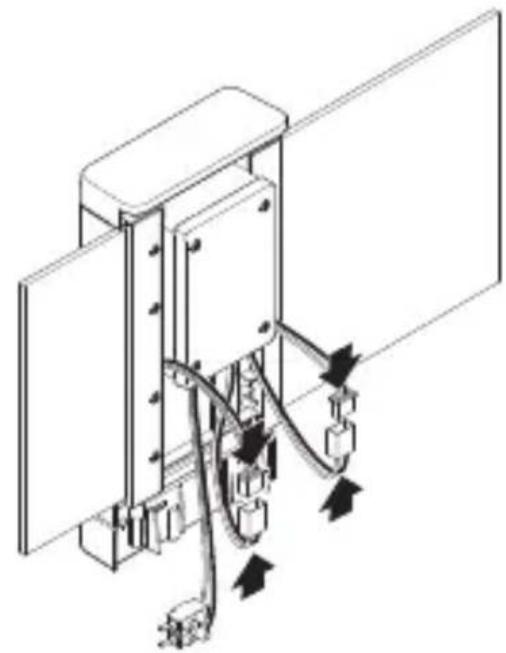

- Enchufar los conectores para los paneles del número de la casa
5.13
- Enchufar el borne de conexión.
5.14
- Atornillar la cubierta LED al soporte de pared.
5.15


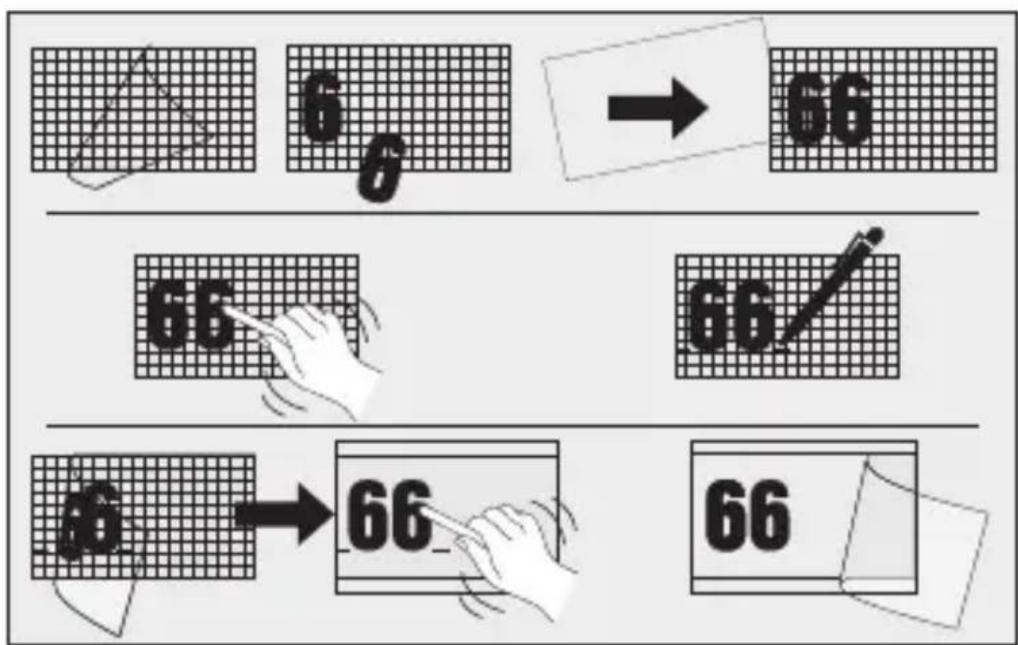

Lámpara L 270 Digi SC
5.16
• Llevar a cabo los ajustes.
→“6. Funciones”
6. Funciones
Lámparas L 270 Digi SC y L 271 Digi SC
Configuración de fábrica (estado original de entrega)
- Regulación del alcance: máx.
- Temporización luz principal: 10 s
- Temporización luz de cortesía: 1 min
- Regulación crepuscular: 2.000 lux
– Nivel de graduación luz de cortesía: 50 %
Configuración de fábrica
- Regulación de alcance: 8 m
- Desconexión diferida luz principal: 3 min
- Desconexión diferida luz de cortesía: 5 min
- Regulación crepuscular: 500 lux
– Nivel de graduación luz de cortesía: 10 % - Luz de efecto: ON
Aplicación Steinel Connect
Para configurar el dispositivo vía smartphone o tablet, se ha de bajar la aplicación STEINEL Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.
Android iOS
Funciones ajustables vía aplicación Steinel Connect:
- Temporización: 5 s – 60 min
- Regulación crepuscular: 2 - 2.000 lux
– Aprendizaje lux - Luz de cortesía
- Luz principal
- Función encendido progresivo
- Aprendizaje hora
- Regulación del alcance
- Interconexión vía Bluetooth
Temporización
La desconexión diferida puede regularse sin etapas desde aprox. 5 s hasta un máximo de 60 min. Cualquier movimiento registrado vuelve a encender la luz.
Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.
Regulación crepuscular
La luminosidad reactiva (crepúsculo) puede regularse sin etapas de 2 a 2.000 lux aprox.
Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en funcionamiento diurno.
Luz de cortesía
La luminosidad del la luz de cortesía puede ajustarse entre un 10 % y un 100 %.
La luz de cortesía puede ajustarse en función del tiempo o de la luminosidad.
La luz se enciende a su máxima potencia luminosa (100 %) por el tiempo ajustado una vez se ha detectado un movimiento dentro del campo de detección. Después la lámpara cambia de nuevo a la luz de cortesía.
Luz principal
La luminosidad del la luz principal puede ajustarse entre un 10 % y un 100 %.
Función encendido progresivo:
Al conectarse, la luminosidad va aumentando continua-mente hasta el 100 % (fade-in).
Al desconectarse, la luminosidad va disminuyendo continuamente hasta el 0 % (fade-out).
Los tiempos de fade-in y fade-out pueden seleccionarse.
Alumbrado permanente
Los parámetros de la función de alumbrado permanente pueden configurarse vía la aplicación Steinel Connect.
En la nueva app, el alumbrado permanente puede configurarse hasta una hora determinada cualquiera (Aprendizaje hora).
Interconexión vía Bluetooth (Bluetooth Connect Mesh)
El sensor conmutador cumple con el estándar Bluetooth Mesh. Puede interconectarse con cualquier producto que cumpla el estándar Bluetooth Mesh.
El sensor conmutador se configura vía la aplicación Steinel Connect. A establecerse la primera conexión entre el sensor conmutador y la app Steinel Connect, se memorizan las correspondientes claves de red en el smartphone o el tablet. A base de las claves, se excluye un acceso indebido al sensor.
Para el acceso a otro smartphone o tablet adicional, hay que compartir la clave de red.

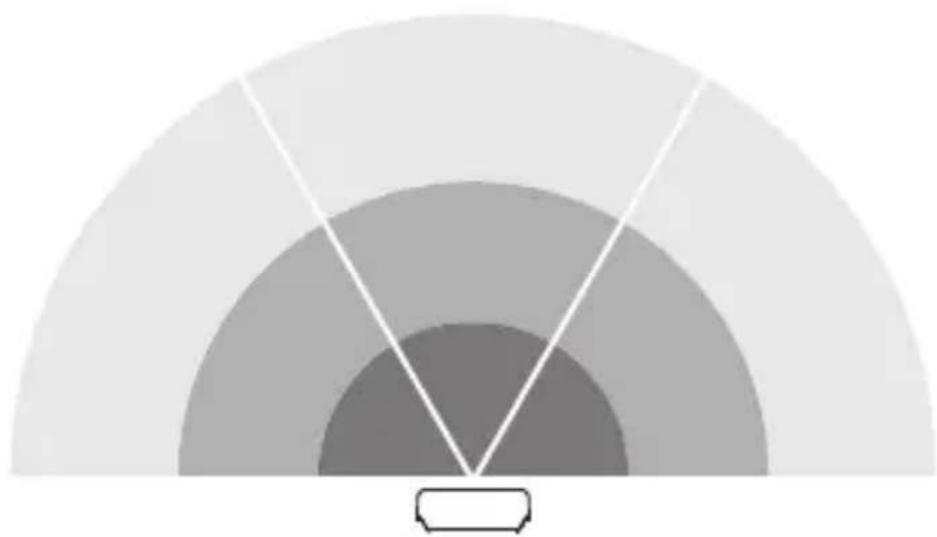

Configurar campo de detección
6.1
El campo de detección del sensor está dividido en tres zonas:
- Cada una de las tres zonas puede activarse o desactivarse por separado.
- Para cada una de las tres zonas, el alcance puede ajustarse por separado.
Nota: Al regular el campo de detección, se recomienda:
- Seleccionar la temporización más corta.
- Ajustar el funcionamiento diurno.
7. Mantenimiento y cuidado
El aparato está exento de mantenimiento.
¡Peligro por corriente eléctrica!
El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.
- Limpiar el aparato solo en estado seco.
¡Peligro de daños materiales!
Utilizando un limpiador no apropiado, el aparato puede sufrir daños.
- Limpiar el aparato con un paño ligeramente humedecido sin detergente.
Solo L270:
- Limpie la suciedad de los paneles con un paño suave y limpiacristales.
Importante: El controlador no puede sustituirse.
Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.
¡No eche los aparatos eléctricos a la basura doméstica!
Solo para países de la UE:
Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso deben recogerse por separado y someterse a un reciclaje respetuoso con el medio ambiente.
9. Garantía de fabricante
Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania
Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.
Servicio:
Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaquetado al centro de servicio más próximo.
10. Datos técnicos
– Dimensiones (alt. x anch. x prof.):
L 270 SC: 235 × 366 × 65 mm
L 271 SC / L 271 C: 235 × 116 × 65 mm
- Tensión de red: 220–240 V, 50/60 Hz
- Consumo de potencia (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
- Flujo luminoso (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm
- Eficiencia: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
- Standby sensor (P _sb ): L 270 SC; L 271 SC: 0,50 W
- Standby red (P _net ): 0,50 W
- Color de luz: 3.000 K (blanco cálido)
- Índice de reproducción cromática: R_a=82
- Vida útil media asignada: L70B50 con 25 °C: > 60.000 h
- Consistencia cromática SDCM: valor inicial: 3
– Distribución de intensidad luminosa:
– Alcance de detección*: máx. 8 m tangentialm.
– Ángulo de detección*: 180°
- Temporización*: 5 s - 60 min
- Regulación crepuscular*: 2 - 2.000 lux
- Regulación de alcance*: 1 - 8 m
- Índice de protección: IP 44
- Clase de aislamiento: //
- Resistencia a los golpes: IK 03
- Temperatura ambiente: -10 a +40 °C
- Clase de eficiencia energética: Este producto incluye una fuente de luz de la clase de eficiencia energética "E".
* Para C: Solo en combinación con un producto con sensor Bluetooth.
11. Reparación de averías
Aparato sin tensión.
- Fusible desactivado o defectuoso.
- Activar fusible.
- Cambiar el fusible defectuoso.
- Línea interrumpida.
- Comprobar la línea de alimentación con un comprobador de tensión.
- Cortocircuito en el cable de alimentación.
- Comprobar las conexiones.
- El interruptor de alimentación está desconectado (si lo hay)
- Poner el interruptor en ON.
El aparato no se enciende.
- Regulación crepuscular mal seleccionada.
- Ajustar de nuevo la regulación crepuscular.
- El interruptor de alimentación está en OFF.
- Ajustar el interruptor de alimentación.
- Fusible desactivado o defectuoso.
- Activar fusible.
- Cambiar el fusible defectuoso.
- Los movimientos rápidos se suprimen para minimizar las interferencias o el campo de detección es demasiado pequeño o no correcto.
- Comprobar y ajustar el campo de detección.
- Fuente de luz defectuosa.
- La fuente de luz no se puede cambiar. Cambiar el aparato completo.
El aparato no se apaga.
- Movimiento permanente en el campo de detección.
- Comprobar el campo de detección.
- En caso necesario, limitar o modificar el campo de detección.
El aparato se enciende sin querer.
- El aparato no se ha montado asegurado contra movimiento.
- Fijar bien el aparato.
- Se produjo un movimiento no detectado por el observador (movimiento detrás de una pared, de un objeto pequeño en las inmediaciones de la lámpara etc.)
- Controlar el campo de detección.
- En caso necesario, limitar o modificar el campo de detección.
PT
Índice
- Fonte de luz avariada.
