NÁVOD K OBSLUZE L 271 Digi SC STEINEL

2. Všeobecné bezpečnostní pokyny 485

3. Popis přístroje 486

4. Elektrické připojení 495

7. Údržba a ošetřování 512

9. Záruka výrobce 514

10. Technické parametry 515

11. Odstranění poruch 516

– Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím! Varování před ohrožením elektrickým proudem! Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající znedodržování návodu kpoužití! Tento návod obsahuje důležité informace pro bezpečnou manipulaci spřístrojem. Na možná nebezpečí je upozorně- no zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečíst návod.

• Řídit se bezpečnostními pokyny.

• Musí být stále přístupné. – Zacházení s elektrickým proudem může vést k nebez- pečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti. – Práce na síťovém napětí může provádět pouze kvalifiko- vaný personál. – Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Používat jen originální náhradní díly. – Opravy mohou provádět jen specializované provozy.– 486 – Obsah

Používání vsouladu surčením Svítidlo L 270 Digi SC – Svítidlo LED sinfračerveným pohybovým senzorem a vyměnitelným, osvětleným panelem s domovním číslem. – Montáž na stěnu ve venkovním prostoru. – Svítidla propojitelná do sítě pomocí standardu Bluetooth-Mesh. – Obsluha prostřednictvím aplikace Steinel Connect. Používání vsouladu surčením Svítidlo L 271 Digi SC – Svítidlo LED sinfračerveným pohybovým senzorem. – Montáž na stěnu ve venkovním prostoru. – Svítidla propojitelná do sítě pomocí standardu Bluetooth-Mesh. – Obsluha prostřednictvím aplikace Steinel Connect. Používání vsouladu surčením Svítidlo L 271 Digi C – Svítidlo LED. – Montáž na stěnu ve venkovním prostoru. – Svítidla propojitelná do sítě pomocí standardu Bluetooth-Mesh. – Obsluha prostřednictvím aplikace Steinel Connect.CZ – 487 – Obsah Princip funkce pohybového senzoru Princip funkce se týká varianty senzoru (SC) nebo ruční va- rianty (C) v kombinaci se senzorovým výrobkem Bluetooth. – Infračervený senzor zaznamenává tepelné záření vydá- vané pohybujícími se těly (např. osob, zvířat). Tepelné záření se pak elektronicky převádí na signál aautoma- ticky zapíná přístroj. – Nejbezpečnějšího zaznamenávání pohybu se dosáhne montáží přístroje bočně ke směru chůze. – Dosah zachycení pohybu je omezen, kráčíte-li přímo kpřístroji. – Překážky (např. stromy, zdi nebo skleněné tabule) mohou omezit nebo znemožnit zachycení pohybu. – Náhlé výkyvy teploty způsobené povětrnostními vlivy nemohou být odlišeny od účinku zdrojů tepla.– 488 – Obsah Rozsah dodávky svítidla L 270 Digi SC

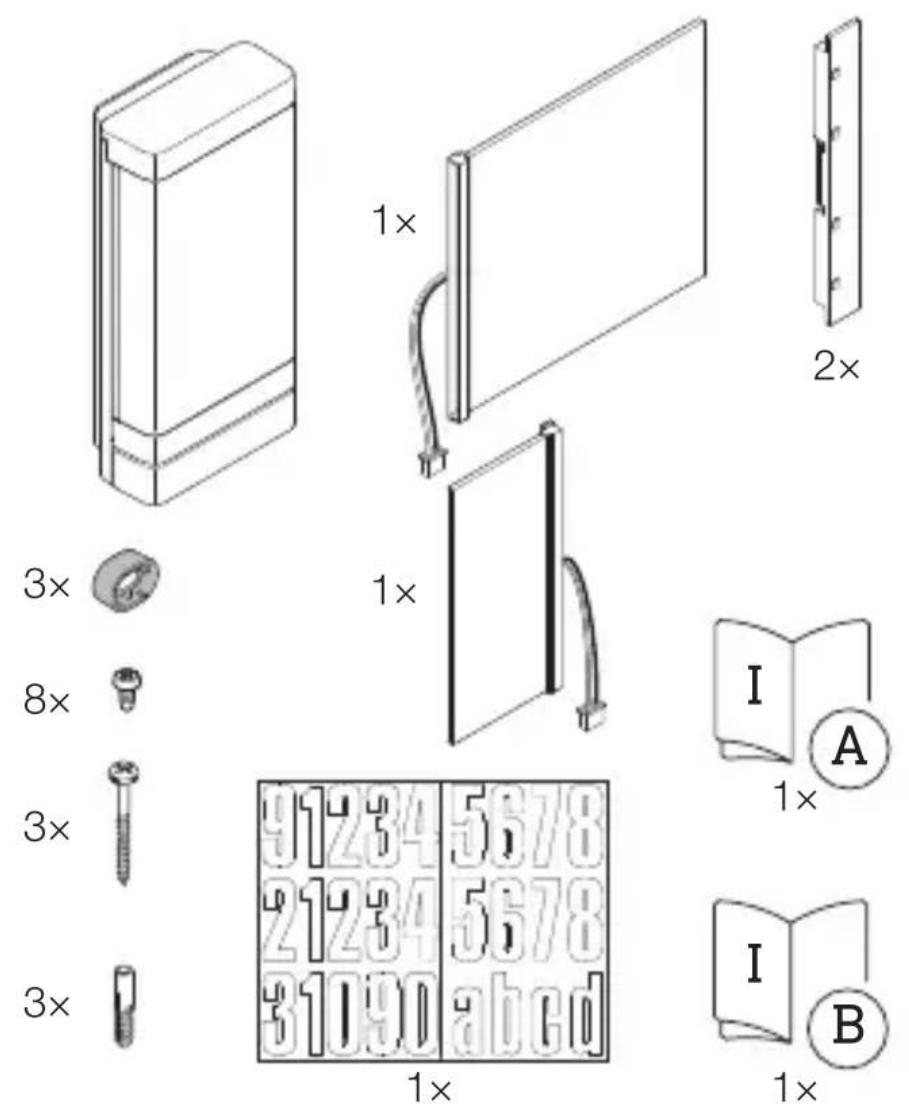

– 1 Svítidlo LED sinfračerveným pohybovým senzorem – 1 Velký osvětlený panel – 1 Malý osvětlený panel – 2 Držáky panelů – 3 Rozpěrky – 8 Šroubů pro montáž panelu – 3 Šrouby pro montáž svítidla – 3 Hmoždinky – 1 Arch s domovním číslem – 1 Bezpečnostní list (A) – 1 Rychlý start (B)CZ – 489 – Obsah Rozsah dodávky svítidla L 271 Digi SC

– 1 Svítidlo LED s infračerveným pohybovým senzorem – 3 Rozpěrky – 3 Šrouby – 3 Hmoždinky – 1 Bezpečnostní list (A) – 1 Rychlý start (B)– 490 – Obsah Rozsah dodávky svítidla L 271 Digi C

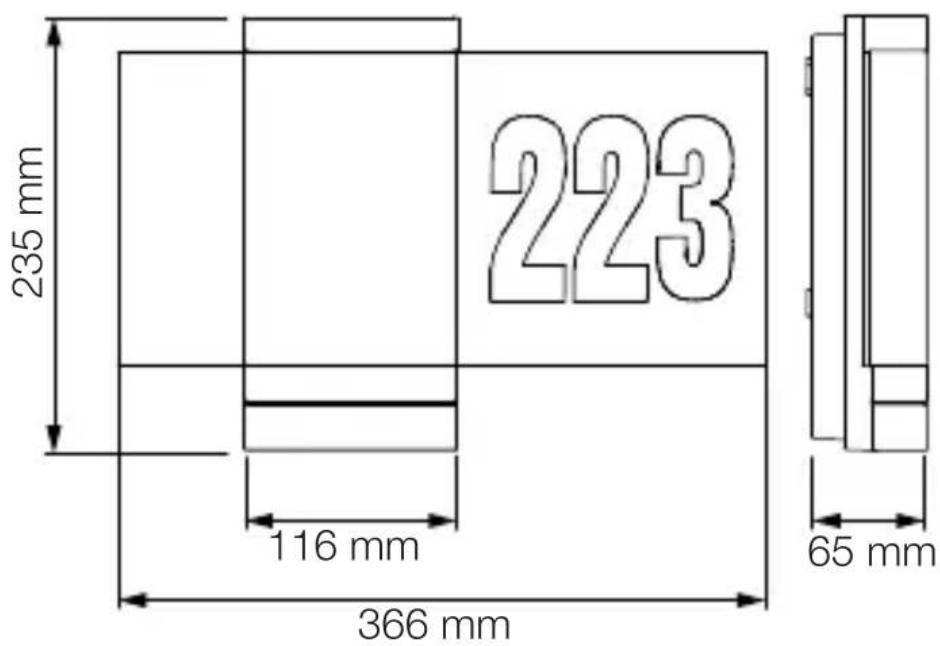

– 1 Svítidlo LED – 3 Rozpěrky – 3 Šrouby – 3 Hmoždinky – 1 Bezpečnostní list (A) – 1 Rychlý start (B)CZ – 491 – Obsah Rozměry svítidla L 270 Digi SC

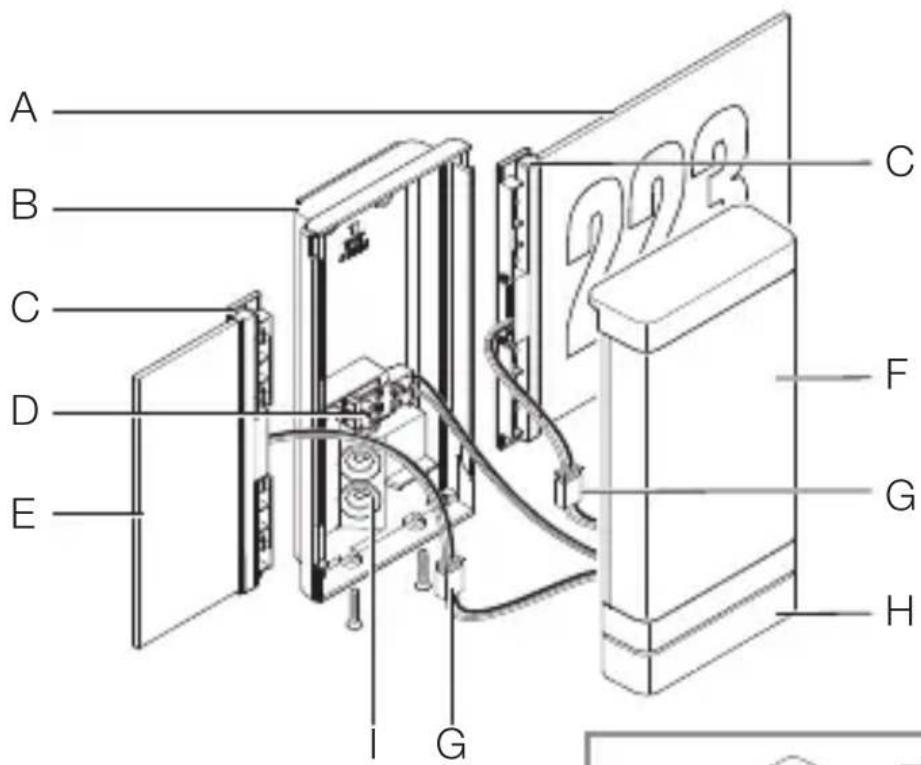

116mm 235mm 65mm– 492 – Obsah Přehled zařízení svítidla L 270 Digi SC

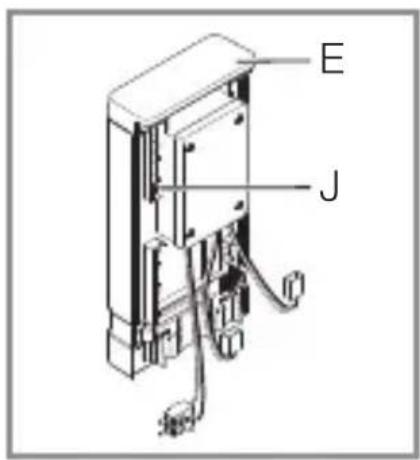

A Osvětlený panel s domovním číslem B Nástěnný držák C Držák panelu D Připojovací svorka E Osvětlený panel F Kryt LED G Propojovací zástrčka H Senzorová jednotka I Utěsňovací zátka J Rám (v krytu LED)CZ – 493 – Obsah Přehled zařízení svítidla L 271 Digi SC a L 271 Digi C

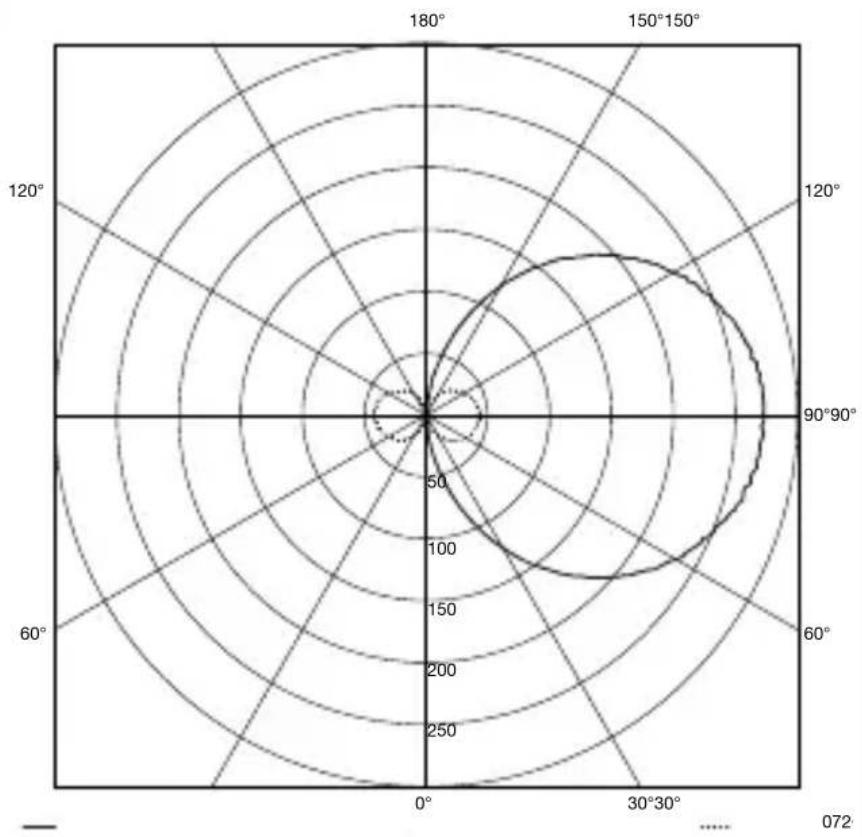

A Nástěnný držák B Připojovací svorka C Kryt LED D Utěsňovací zátka E Senzorová jednotka (jen SC)– 494 – Obsah Fotometrická křivka

4. Elektrické připojení

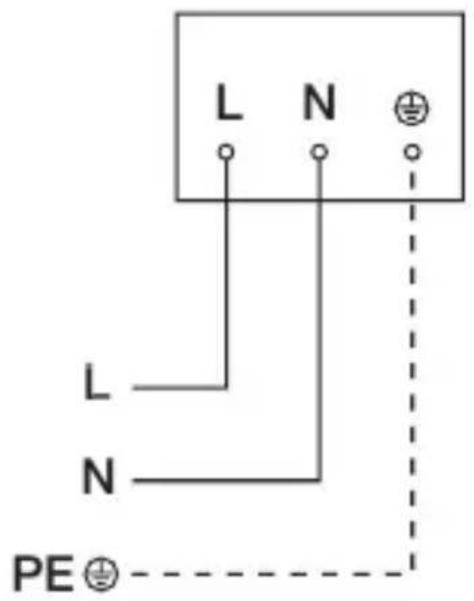

Schéma zapojení svítidel

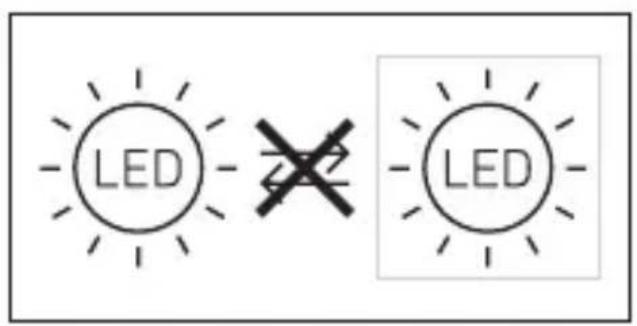

Kpřipojení kelektrické síti použijte třípólový kabel: L = Fázový vodič (většinou černý, hnědý nebo šedý) N = Neutrální vodič (většinou modrý) PE = Ochranný vodič (zelenožlutý) Přístroj může být také elektricky připojen po síťovém vypí- nači, jestliže je zajištěno, že je síťový vypínač stále zapnutý. Nelze vyměnit LED tohoto přístroje. V případě potřeby vyměnit celý přístroj.– 496 – Obsah

Ohrožení elektrickým proudem! Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.

• Vypnout proud a přerušit přívod napětí.

• Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.

• Zajistit, aby přívod napětí zůstal přerušený. Nebezpečí věcných škod! Záměna připojovacího vedení může vést ke zkratu.

• Identifikovat připojovací vedení.

• Správně spojit připojovací vedení. Příprava kmontáži

• Zkontrolovat poškození uvšech konstrukčních dílů. Při poškození výrobek nepoužívat.

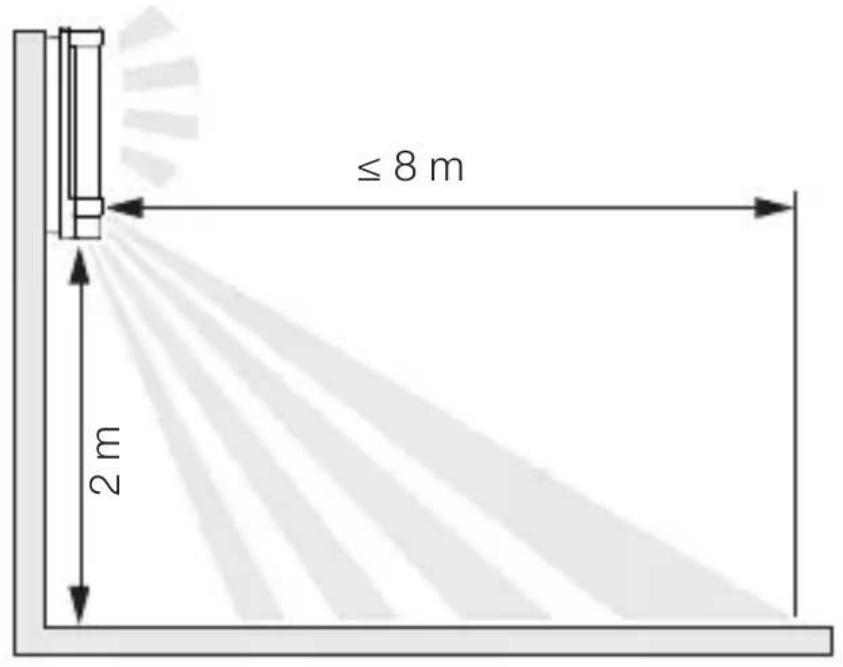

• Vybrat vhodné místo montáže. – Při zohlednění dosahu. – Při zohlednění zachycení pohybu (jen SC). – Bez otřesů. – Oblast záchytu musí být bez překážek (jen SC). – Ne do oblastí ohrožených výbuchem. – Ne na povrchy, které patří mezi snadno vznítitelné. – Nedívat se do světelného zdroje z krátké vzdálenosti (<30cm). – Vzdálenost minimálně 50cm od ostatních svítidel LED.CZ – 497 – Obsah Dosah svítidel L 270 Digi SC a L 271 Digi SC

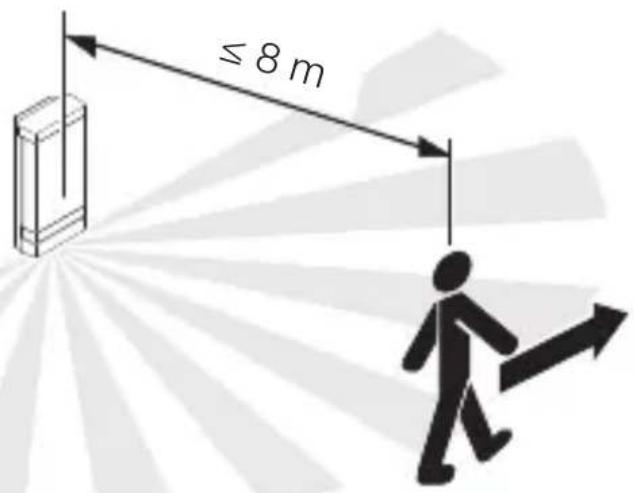

≤8m 2m– 498 – Obsah Zaznamenávání pohybu bočně ke směru chůze svítidla L 270 Digi SC a L 271 Digi SC

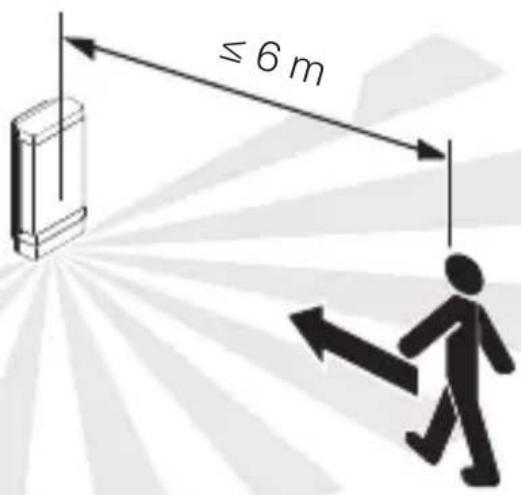

≤8m Zaznamenání pohybu ve směru chůze svítidla L 270 Digi SC a L 271 Digi SC

≤6mCZ – 499 – Obsah Postup při montáži

• Zkontrolovat, zda je vypnutý přívod napětí.

• Odšroubovat kryt LED z nástěnného držáku.

• Uvolnit propojovací zástrčku.– 500 – Obsah

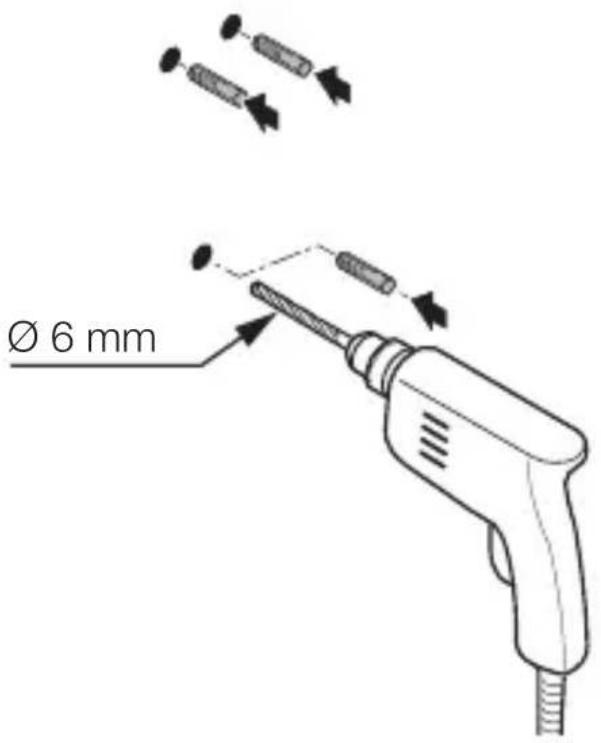

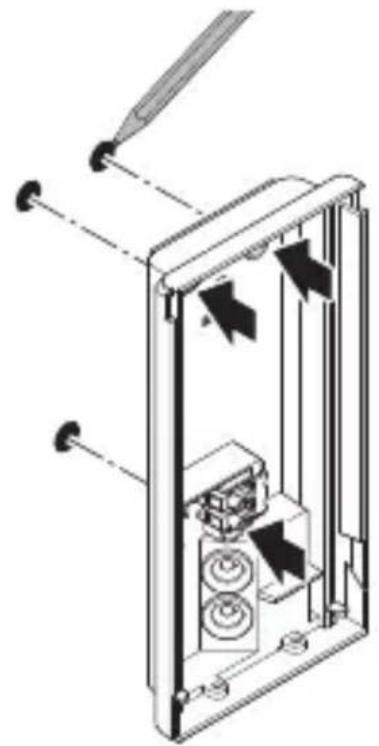

• Vyznačit otvory kvrtání.

• Prorazit utěsňovací zátku pro síťové přívodní vedení.

• Nástěnný držák přišroubovat u přívodního vedení pod omítku bez distančního držáku.– 502 – Obsah

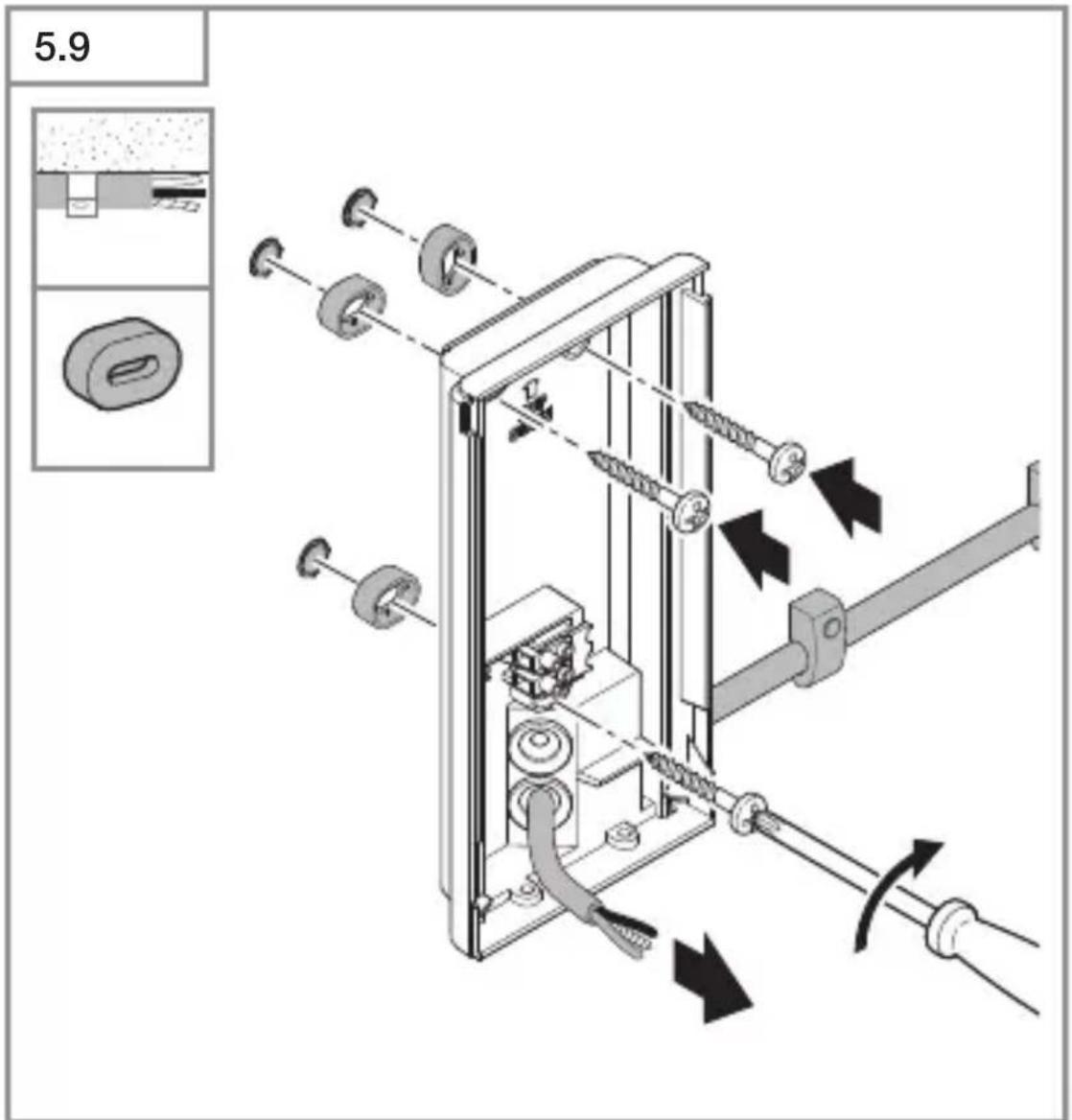

• Prorazit utěsňovací zátku pro síťové přívodní vedení.

• Nástěnný držák přišroubovat u přívodního vedení na omítku s distančními držáky.CZ – 503 – Obsah

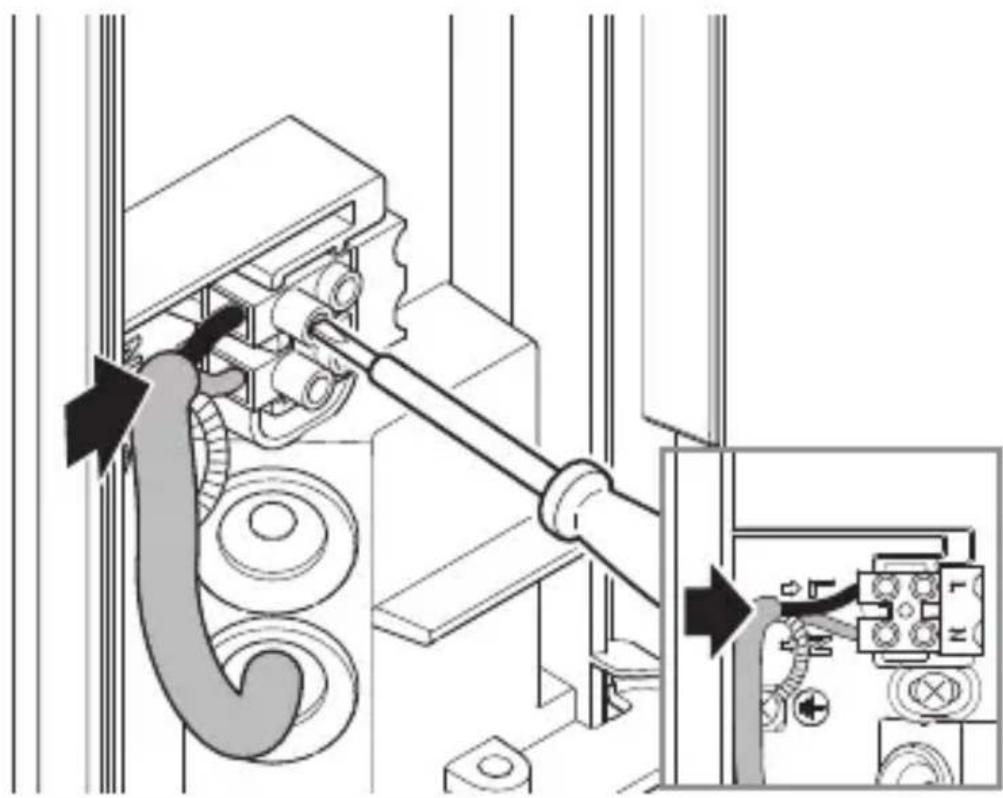

• Přívodní síťové vedení připojit podle schématu zapojení. „4. Elektrické připojení“– 504 – Obsah Svítidlo L 270 Digi SC

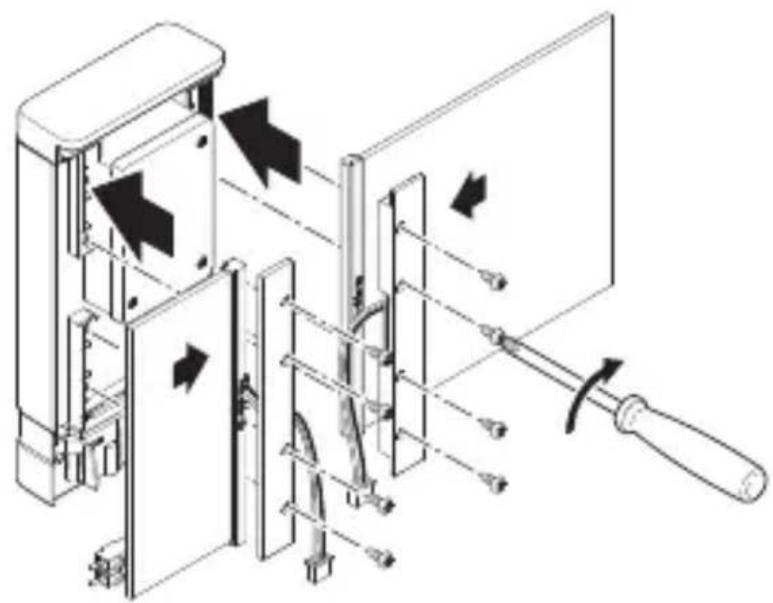

• Zasuňte panely do šasi. Držáky panelů pevně přišroubujte. – Velký a malý panel může být alternativně našroubo- ván na obou stranách. – Panely mohou být zaměněny.CZ – 505 – Obsah Svítidlo L 270 Digi SC

• Zapojit propojovací zástrčku pro panel s domovním číslem.– 506 – Obsah

• Nasunout připojovací svorku.

• Našroubovat kryt LED na nástěnný držák.CZ – 507 – Obsah

• Zapnout napájení elektrickým proudem. Svítidlo L 270 Digi SC

• Nalepit čísla domu z archu s domovním číslem.

• Provést nastavení. „6. Funkce“– 508 – Obsah

Svítidla L 270 Digi SC a L 271 Digi SC Nastavení z výroby (stav při dodání) – Nastavení dosahu: max. – Časové nastavení hlavního světla: 10s – Časové nastavení základního světla: 1min. – Soumrakové nastavení: 2.000lx – Základní světlo, úroveň stmívání: 50% Nastavení zvýroby – Nastavení dosahu: 8m – Doba doběhu hlavního světla: 3min. – Doba doběhu základního světla: 5min. – Soumrakové nastavení: 500lx – Základní světlo, úroveň stmívání: 10% – Efektní světlo: ZAP Aplikace Steinel Connect Pro konfiguraci přístroje pomocí smartphonu nebo tabletu si musíte z vašeho AppStore stáhnout aplikaci Connect App STEINEL. Je potřebný smartphone nebo tablet s Bluetooth. Android iOSCZ – 509 – Obsah Funkce, které lze nastavit aplikací Steinel Connect: – Časové nastavení 5s – 60min – Soumrakové nastavení 2 – 2.000lx – Konfigurace lx – Základní světlo – Hlavní světlo – Funkce pozvolného rozjasňování světla. – Konfigurace času – Nastavení dosahu – Propojení do sítě Bluetooth Časové nastavení Zpoždění vypnutí je možno nastavit plynule vrozmezí od asi 5sekund do max. 60minut. Každý zaznamenaný pohyb znovu zapne osvětlení. Kseřízení oblasti záchytu apro funkční test se doporučuje nastavit nejkratší čas. Soumrakové nastavení Reakční hodnota jasu (stmívání) může být plynule nastave- na přibližně na asi 2 – 2.000lx. Při nastavování oblasti záchytu aprovádění funkční zkoušky za denního světla musí být nastaven provoz za denního světla. Základní světlo Jas základního světla může být nastaven mezi 10% a100%. Základní světlo lze nastavit na základě času nebo jasu. Při pohybu voblasti záchytu bude světlo (po nastavenou dobu) přepnuto na maximální světelný výkon (100%). Poté se svítidlo zase přepne na základní světlo.– 510 – Obsah Hlavní světlo Jas hlavního světla může být nastaven mezi 10% a100%. Funkce pozvolného rozjasňování světla: Při zapnutí se vždy zvýší jas až na 100% (fade in). Při vypnutí se vždy sníží jas až na 0% (fade out). Je možné volit časy fade-in (zesílení) a fade-out (útlumu). Provoz trvalého osvětlení Parametry provozu trvalého osvětlení je možné nastavit pomocí aplikace Connect App Steinel. V nové aplikaci může být trvalé osvětlení nastaveno podle potřeby až do určité denní doby (konfigurace času). Propojení do sítě Bluetooth (Bluetooth Connect Mesh) Senzorový spínač odpovídá standardu Bluetooth Mesh. Může být propojen do sítě se všemi výrobky, které odpoví- dají standardu Bluetooth Mesh. Senzorový spínač se konfiguruje aplikací Steinel Connect. U prvního spojení mezi senzorovým spínačem a aplikací Steinel Connect se na smartphone nebo tablet uloží příslušné síťové klíče. Díky klíčům je vyloučen neoprávněný přístup k senzoru. Síťový klíč musí být sdílen pro přístup prostřednictvím jiného smartphonu nebo tabletu.CZ – 511 – Obsah Nastavení oblasti záchytu

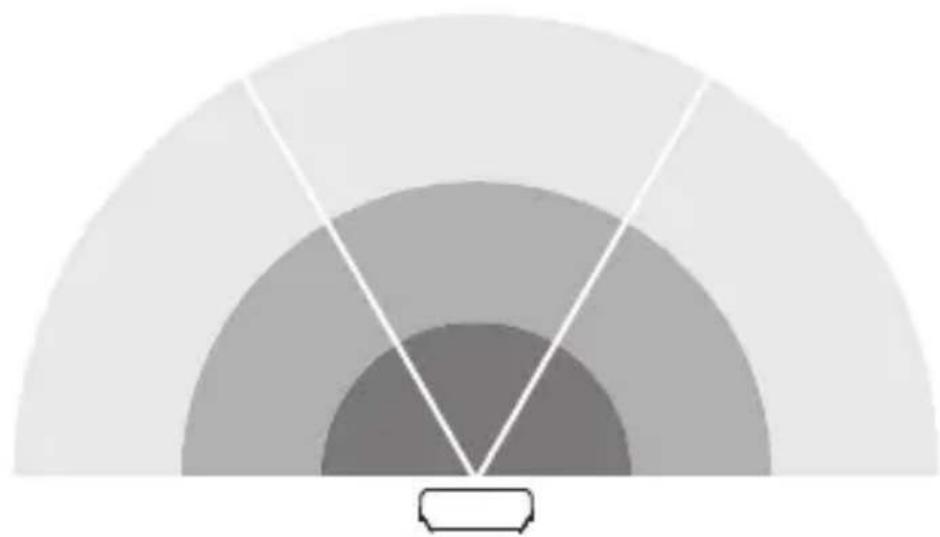

Oblast záchytu senzoru je rozdělena do tří oblastí: – Každá ze tří oblastí může být samostatně aktivována nebo deaktivována. – Dosah může být samostatně nastaven pro každou ze tří oblastí. Upozornění: Při nastavování oblasti záchytu se doporučuje: – Zvolit nejkratší čas. – Nastavit provoz za denního světla.– 512 – Obsah

7. Údržba a ošetřování

Přístroj je bezúdržbový. Ohrožení elektrickým proudem! Kontakt vody svodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

• Přístroj čistěte pouze, když je suchý. Nebezpečí věcných škod! Použitím nesprávného čisticího prostředku může být přístroj poškozen.

• Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků. Jen u L270:

• Případné nečistoty na panelech otřete měkkým hadříkem a čisticím prostředkem na sklo. Důležité: Provozní přístroj nelze vyměnit.CZ – 513 – Obsah

Elektrická zařízení, příslušenství a obaly musí být odvezeny kekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení do domovního odpadu! Jen pro země EU: Vsouladu splatnou evropskou směrnicí oodpadních elek- trických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení.– 514 –Obsah

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, NěmeckoTento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapříči-něné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vylou-čeno. Záruka bude uznána jen tehdy, bude-li nedemonto-vaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu. Servis:Naše servisní opravny provádějí rovněž opravy po uplynutí záruční doby nebo opravy závad, na které se záruka nevztahuje. Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku.

10. Technické parametry

– Rozměry (vך×h): L 270 SC: 235×366×65mm L 271 SC / L 271 C: 235×116×65mm – Síťové napětí: 220 – 240V, 50/60Hz – Příkon (P

): L 270 SC; L 271 SC: 0,50W – Standby síť (P net ): 0,50W – Teplota barvy: 3.000K (teplá bílá) – Index reprodukce barev: R

=82 – Průměrná jmenovitá životnost: L70B50 při 25°C: >60.000hod. – Konzistence barevSDCM: počáteční hodnota: 3 – Rozložení svítivosti:

120° cd / 1000 lm 072C / 09C081C / 0C – Základní světlo: nastavitelné od 10 do 100% – Hlavní světlo: nastavitelné od 10 do 100% – Dosah záchytu*: max. 8m tangenciálně – Úhel záchytu*: 180° – Časové nastavení*: 5s – 60min – Soumrakové nastavení*: 2 – 2.000lx – Nastavení dosahu*: 1 – 8m – Krytí: IP44 – Třída ochrany: II – Rázuvzdornost: IK03 – Teplota prostředí: -10až +40°C – Třída energetické účinnosti: Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „E“.

• Pro C: Jen vkombinaci se senzorovým výrobkem sBluetooth.– 516 – Obsah

11. Odstranění poruch

Přístroj bez napětí. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – Vedení přerušené.

• Zkontrolovat vedení pomocí zkoušečky napětí. – Zkrat v přívodním síťovém vedení.

• Zkontrolovat připojení. – Eventuálně vypnutý stávající síťový vypínač.

• Zapnout síťový vypínač. Přístroj nezapíná. – Zvoleno nesprávné soumrakové nastavení.

• Znovu nastavit soumrakové nastavení. – Síťový vypínač v poloze vypnuto.

• Nastavit síťový vypínač. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu nebo není správná.

• Zkontrolovat a seřídit oblast záchytu. – Světelný zdroj poškozený.

• Světelný zdroj nelze vyměnit. Vyměnit celý přístroj. Přístroj nevypíná. – Trvalý pohyb voblasti záchytu.

• Zkontrolovat oblast záchytu.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu.CZ – 517 – Obsah Přístroj zapíná vnevhodnou dobu. – Přístroj není namontován tak, aby byl zabezpečen proti pohybu.

• Pevně namontovat přístroj. – K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu vbezprostřed- ní blízkosti svítidla atd.).

• Zkontrolovat oblast.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu.Obsah
