Tipo de produto	Luminária LED externa com detector de movimento infravermelho
Marca	Steinel
Modelo	L 271 Digi SC
Dimensões (A × L × P)	235 × 116 × 65 mm
Peso	Aproximadamente 1 kg (estimativa)
Alimentação	220–240 V, 50/60 Hz
Potência absorvida	6,60 W
Fluxo luminoso	566 lm
Eficiência luminosa	85 lm/W
Temperatura de cor	3 000 K (branco quente)
Índice de reprodução de cores (IRC)	Ra = 82
Vida útil média	L70B50 a 25 °C: > 60.000 h
Ângulo de detecção	180°
Alcance de detecção	Máx. 8 m (tangencial), ajustável de 1 a 8 m
Temporização ajustável	De 5 s a 60 min
Limiar de disparo ajustável	De 2 a 2.000 lx
Índice de proteção	IP44
Resistência a impactos	IK03
Temperatura de operação	De -10 a +40 °C
Classe de proteção	II (dupla isolação)
Tipo de detector	Infravermelho passivo (PIR)
Tecnologia de comunicação	Bluetooth mesh
Função de luz de orientação	Sim, ajustável de 10 a 100%
Dimmerização	Sim (iluminação principal e luz de orientação ajustáveis de 10 a 100%)
Função de acendimento suave	Sim (fade in / fade out ajustável)
Aplicativo de controle	STEINEL Connect (iOS/Android)
Garantia do fabricante	3 anos
Reciclagem	Não descartar com o lixo doméstico; coleta seletiva obrigatória

Perguntas frequentes - L 271 Digi SC STEINEL

Qual é o alcance de detecção do Steinel L 271 Digi SC?

O alcance máximo de detecção é de 8 metros na direção tangencial. É ajustável de 1 a 8 metros através do aplicativo STEINEL Connect.

Posso substituir o LED se ele falhar?

Não, o LED não pode ser substituído. Em caso de falha, todo o aparelho deve ser substituído.

Como ajustar a sensibilidade do detector?

A sensibilidade (alcance) é ajustada através do aplicativo STEINEL Connect. Você pode ativar ou desativar individualmente as três zonas de detecção e ajustar o alcance de cada uma.

Qual é o consumo em espera do aparelho?

O consumo em espera é de 0,50 W (modo de espera do detector e rede).

O L 271 Digi SC pode ser conectado a outras luminárias?

Sim, graças à tecnologia Bluetooth mesh, várias luminárias compatíveis podem ser colocadas em rede e controladas através do aplicativo STEINEL Connect.

Como limpar o aparelho?

Limpe o aparelho apenas a seco com um pano macio. Não use detergente nem água para evitar risco de choque elétrico.

Qual é o índice de proteção IP desta luminária?

O índice de proteção é IP44, o que o torna resistente a jatos de água e adequado para uso externo.

Como instalar corretamente o L 271 Digi SC?

A instalação deve ser realizada por um eletricista qualificado. Desligue a alimentação antes de qualquer intervenção. Fixe o suporte de parede, conecte os cabos (L, N, PE) conforme o diagrama, depois aparafuse a tampa do LED. Certifique-se de que o aparelho está montado longe de vibrações e a mais de 50 cm de outras luminárias LED.

Qual é a vida útil média do LED?

A vida útil média é de mais de 60.000 horas (L70B50 a 25 °C).

O que fazer se o detector acender inesperadamente?

Verifique se o aparelho está montado firmemente e se nenhuma fonte de calor (animais, veículos) está na zona de detecção. Reduza o alcance ou ajuste as zonas através do aplicativo STEINEL Connect.

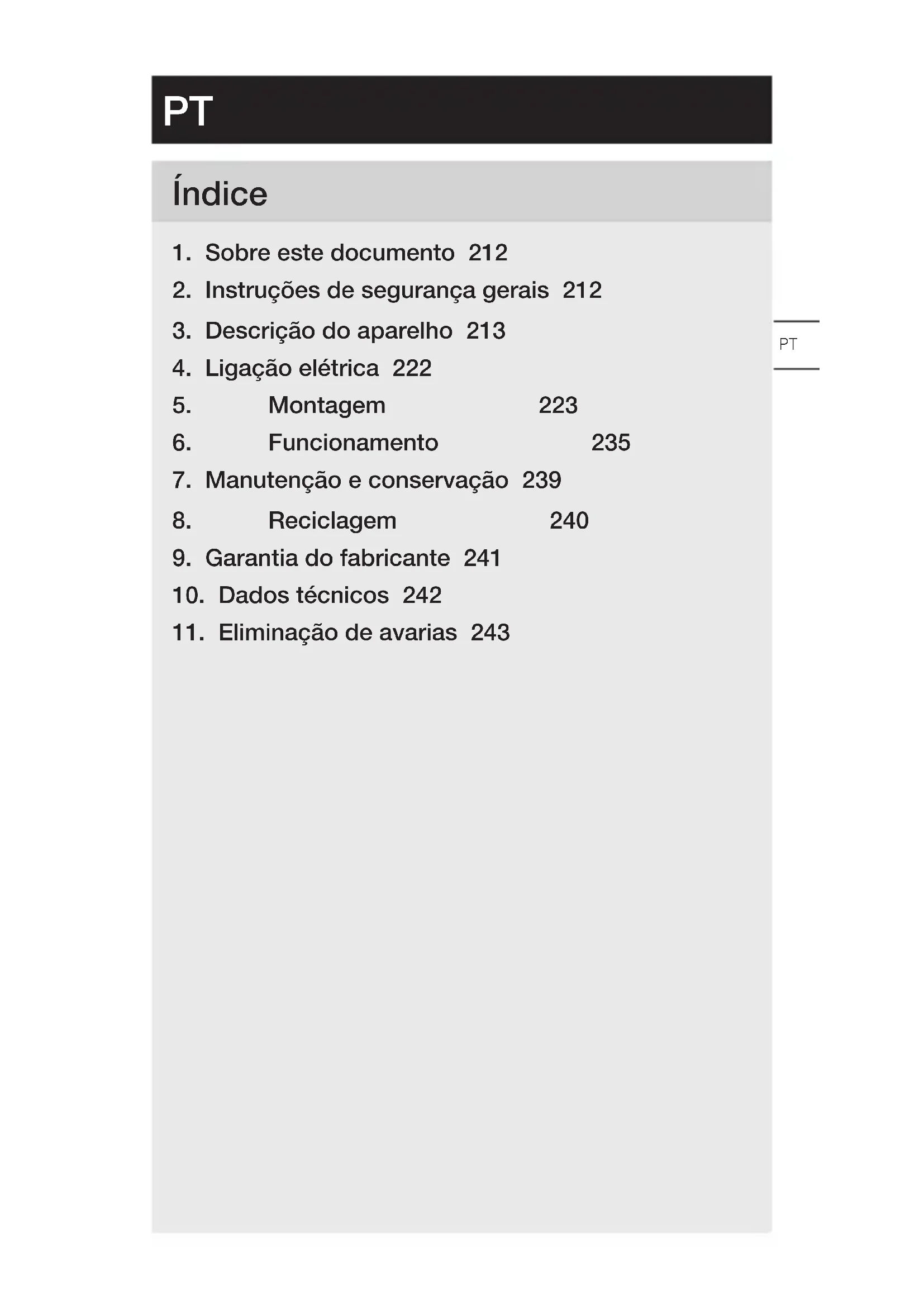

MANUAL DE UTILIZADOR L 271 Digi SC STEINEL

1. Sobre este documento 212
2. Instruções de segurança gerais 212
3. Descrição do aparelho 213
4. Ligação elétrica 222
5. Montagem 223
6. Funcionamento 235
7. Manutenção e conservação 239
8. Reciclagem 240
9. Garantia do fabricante 241
10. Dados técnicos 242
11. Eliminação de avarias 243

1. Sobre este documento

– Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
- Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Aviso de perigo originado por água!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

- Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.

• É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Utilize somente peças de reposição originais.
• Reparações só são permitidas se forem realizadas por empresas especializadas.

3. Descrição do aparelho

Utilização prevista Armadura L 270 Digi SC

• Armadura LED com detetor de movimento de infra-vermelhos e placas com número da porta iluminadas substituíveis.
• Montagem em parede no exterior.
• Armaduras podem ser interligadas em rede com o padrão Bluetooth Mesh.
• Controlo através da Steinel Connect App.

Utilização prevista Armadura L 271 Digi SC

• Armadura LED com detetor de movimento de infravermelhos.
• Montagem em parede no exterior.
• Armaduras podem ser interligadas em rede com o padrão Bluetooth Mesh.
• Controlo através da Steinel Connect App.

Utilização prevista Armadura L 271 Digi C

• Armadura LED.
• Montagem em parede no exterior.
• Armaduras podem ser interligadas em rede com o padrão Bluetooth Mesh.
• Controlo através da Steinel Connect App.

Principio de funcionamento do detetor de movimento

O princípio de funcionamento refere-se à variante de detetor (SC) ou à variante manual (C) em combinação com um produto de detetor Bluetooth.

• O sensor de raios infravermelhos deteta a radiação térmica proveniente de corpos em movimento (por ex., pessoas, animais). A radiação térmica é convertida por meio de um sistema eletrónico, ligando o aparelho automaticamente.
• A deteção mais segura de movimento fica salvaguardada se o aparelho for montado lateralmente ao sentido de aproximação.
• A deteção de movimento será limitada se alguém se aproximar diretamente do aparelho.
• Os obstáculos (por ex., árvores, muros ou vidros) podem limitar ou até impossibilitar a deteção de movimento.
• As oscilações repentinas da temperatura provocadas por condicionantes meteorológicas não são distinguíveis de fontes térmicas.

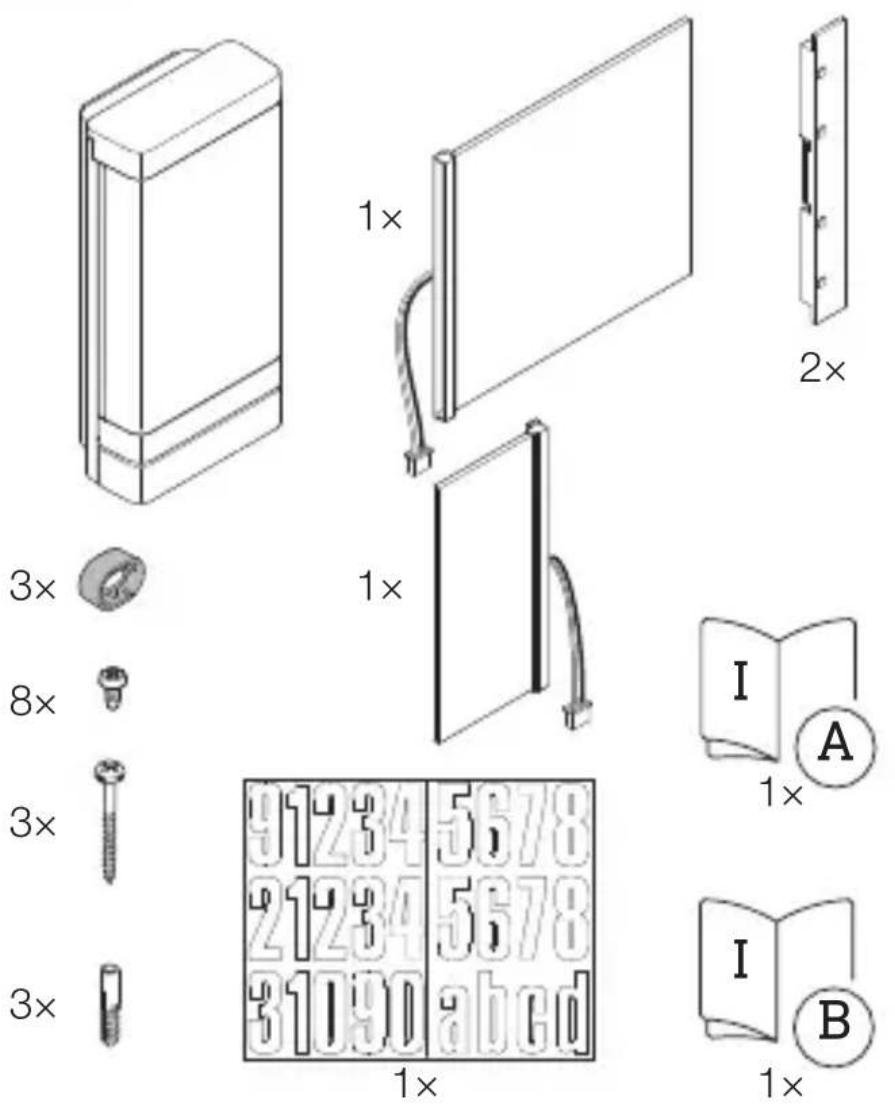

Itens fornecidos com a armadura L 270 Digi SC

3.1

3×

1×

8×

3×

3×

• 1 Armadura LED com detetor de movimento de infravermelhos
• 1 Placa iluminada grande
• 1 Placa iluminada pequena
• 2 Suportes de placa
• 3 Espaçadores
• 8 Parafusos para montar as placas
• 3 Parafusos para montar a armadura
• 3 Buchas
• 1 Folha com números de porta
• 1 Ficha de dados de segurança (A)
• 1 Guia rápido (B)

Itens fornecidos com a armadura L 271 Digi SC

3.2

• 1 Armadura LED com detetor de movimento de infravermelhos
• 3 Espaçadores
• 3 Parafusos
• 3 Buchas
• 1 Ficha de dados de segurança (A)
• 1 Guia rápido (B)

Itens fornecidos com a armadura L 271 Digi C

3.3

• 1 Armadura LED
• 3 Espaçadores
• 3 Parafusos
• 3 Buchas
• 1 Ficha de dados de segurança (A)
• 1 Guia rápido (B)

Dimensões do produto Armadura L 270 Digi SC

3.4

235 mm 223 116 mm 366 mm 65 mm

Dimensões do produto

Armaduras L 271 Digi SC e L 271 Digi C

3.5

235 mm 116 mm 65 mm

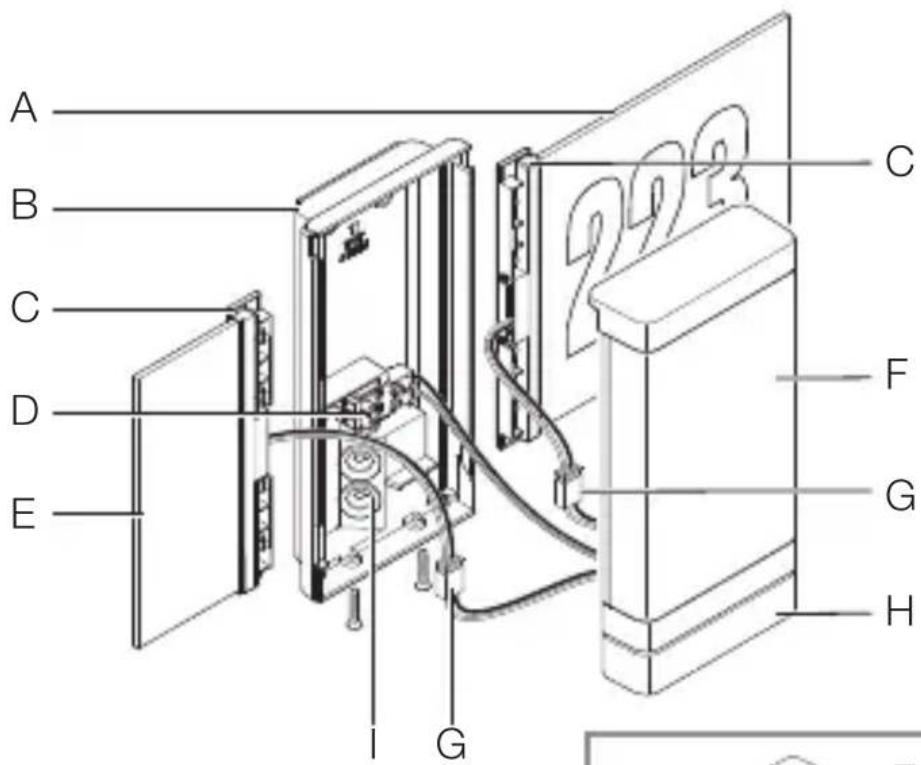

Vista geral do aparelho Armadura L 270 Digi SC

3.6

A Placa iluminada com o número da porta
B Suporte de fixação à parede
C Suporte de placa
D Barra de junção
E Placa iluminada
F Tampa LED
G Ficha de união
H Unidade de detetores

I Bujão vedante

J Chassis (na tampa LED)

Vista geral do aparelho

Armaduras L 271 Digi SC e L 271 Digi C

3.7

A B C D E

A Suporte de fixação à parede
B Barra de junção
C Tampa LED
D Bujão vedante
E Unidade de detetores (só SC)

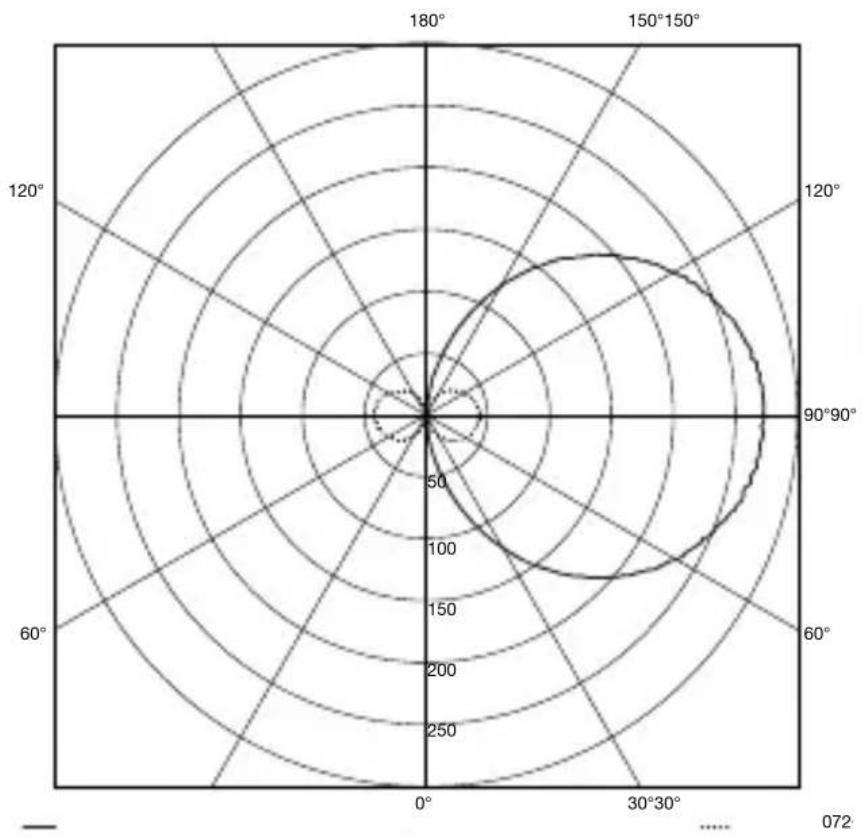

Curva de distribuição de luz

3.8

PT

4. Ligação elétrica

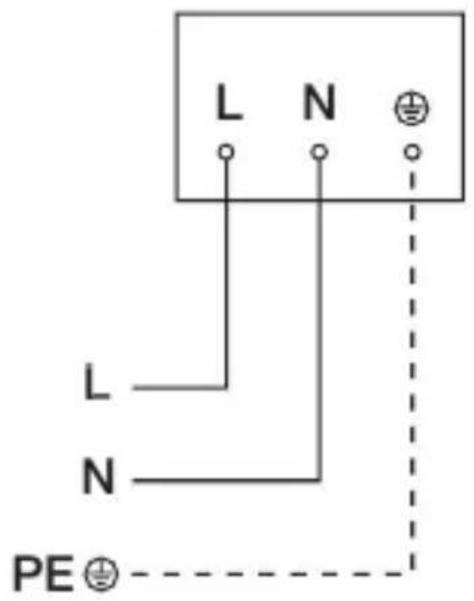

Esquema de circuitos elétricos das armaduras

4.1

I O

O cabo de alimentação elétrica é constituído por um cabo de 3 condutores:

L = Fase (geralmente preto, castanho ou cinzento)

N = Neutro (geralmente azul)

PE = Conductor terra (verde / amarelo)

O aparelho também pode ser ligado a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

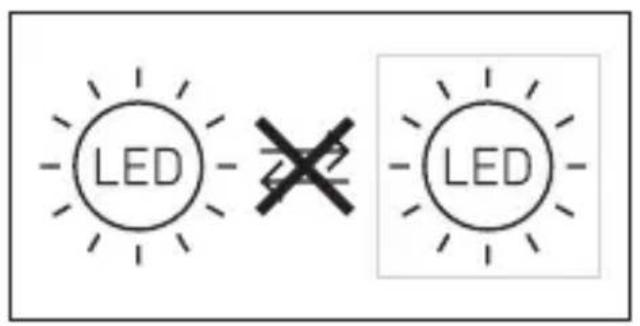

O LED deste aparelho não pode ser substituído. Quando for necessário, ter-se-á de substituir o aparelho completo.

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto-circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

• Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.
• Procure um local de montagem adequado.

-Tenha o alcance em conta.

-Tenha a deteção de movimento em conta (só SC).

-À prova de trepidações.

-Área de detecção livre de quaisquer obstáculos (só SC).

-Não em áreas potencialmente explosivas.

–Não em cima de superfícies facilmente inflamáveis.

-Não olhe para a fonte de luz a distâncias curtas (< 30 cm).

-Distância mínima de 50 cm de outras armaduras LED.

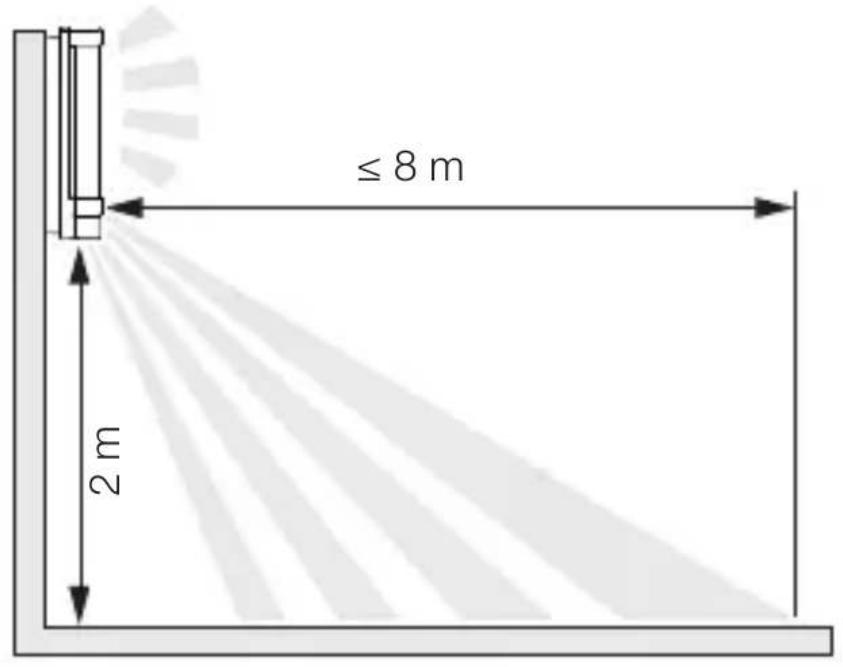

Alcance das armaduras L 270 Digi SC e L 271 Digi SC

5.1

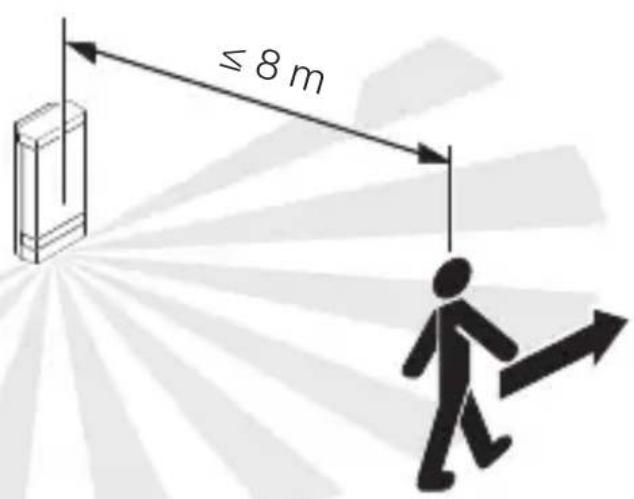

Deteção de movimento lateralmente ao sentido de aproximação Armaduras L 270 Digi SC e L 271 Digi SC

5.2

≤ 8 m

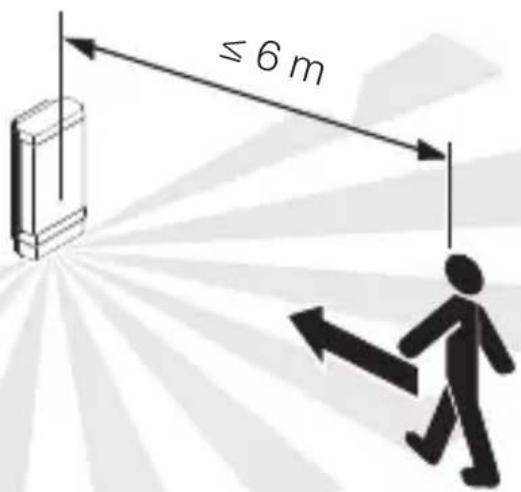

Deteção de movimento no sentido de aproximação Armaduras L 270 Digi SC und L 271 Digi SC

5.3

≤ 6 m

Passos para montagem

5.4

• Certifique-se de que a alimentação de tensão está desligada.
• Desaparafuse a tampa LED do suporte de fixação à parede.

5.5

- Solte a ficha de união.

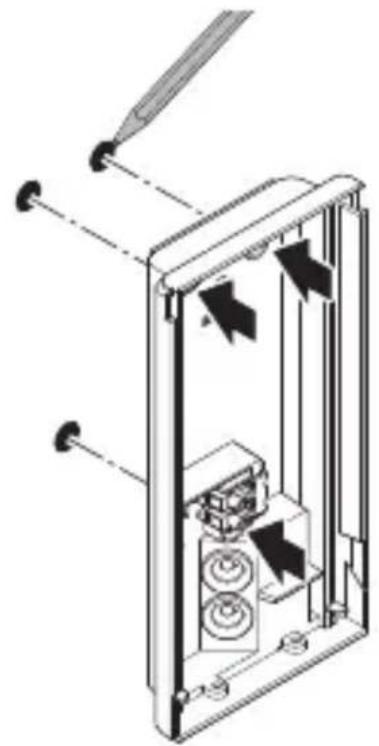

5.6

- Faça os furos (∅ 6 mm) e coloque as buchas.

5.8

• Perfure o bucim vedante para passar o cabo de ligação à rede.
• Para ligação do cabo de alimentação em montagem embutida, aparafuse o suporte de fixação à parede sem distanciador.

5.9

• Perfure o bucim vedante para passar o cabo de ligação à rede.
• Para ligação do cabo de alimentação em montagem de superfície, aparafuse o suporte de fixação à parede com distanciadores.

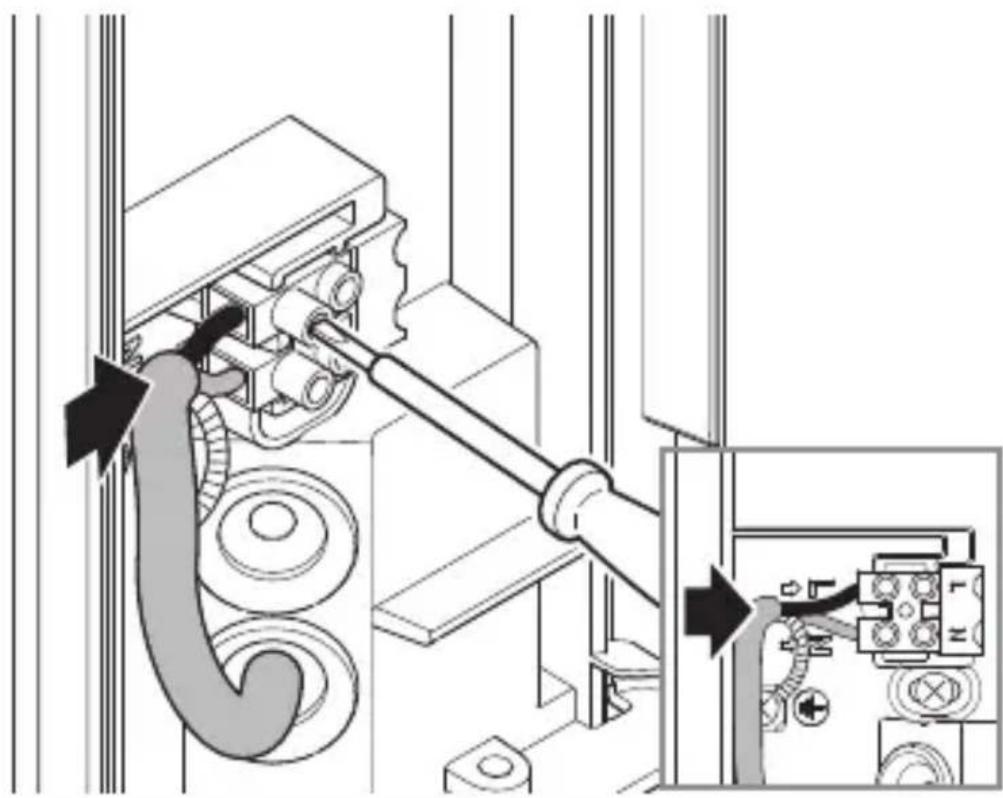

5.10

- Faça a ligação à rede segundo o esquema elétrico.

→“4. Ligação elétrica”

Armadura L 270 Digi SC

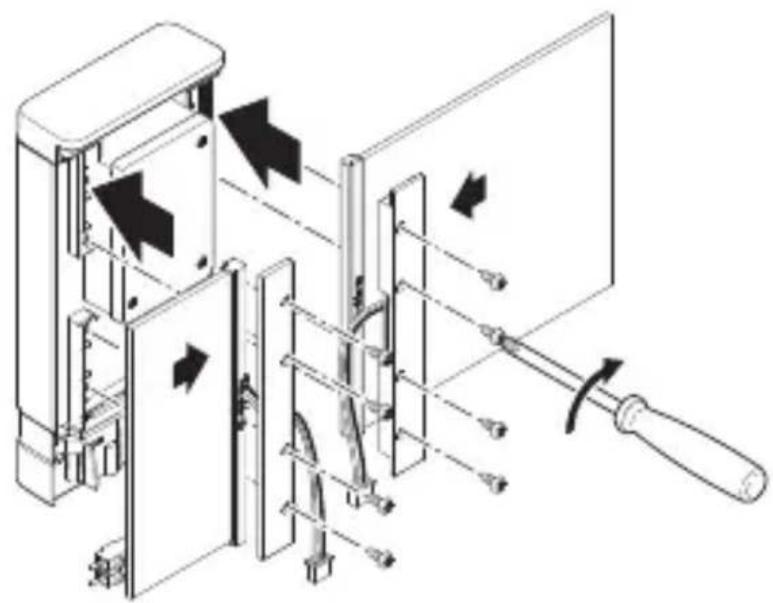

5.11

- Inserir os placas no chassis. Aparafuse os suportes dos placas.

-Como alternativa, a placa grande e a pequena podem ser aparafusadas de ambos os lados.

-As placas podem ser trocadas.

Armadura L 270 Digi SC

5.12

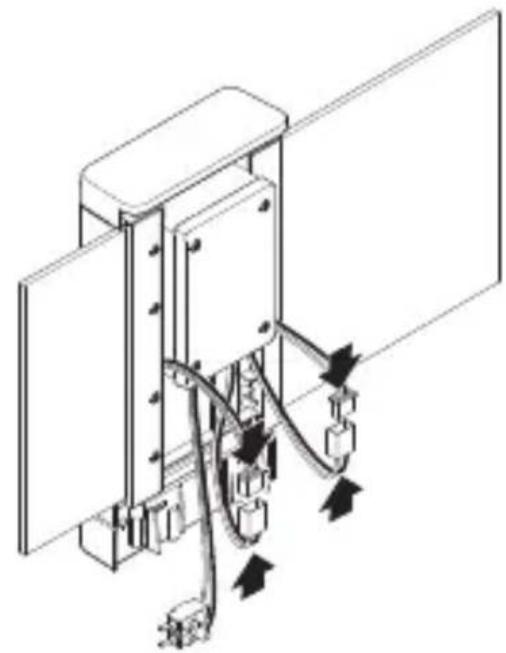

- Encaixe as fichas de união para placas com número de porta.

5.13

- Encaixe a barra de junção.

5.14

- Aparafuse a tampa LED no suporte de fixação à parede.

5.15

I O

• Ligue a fonte de alimentação elétrica.

Armadura L 270 Digi SC

5.16

6 → 66 66 66 66 → 66 66

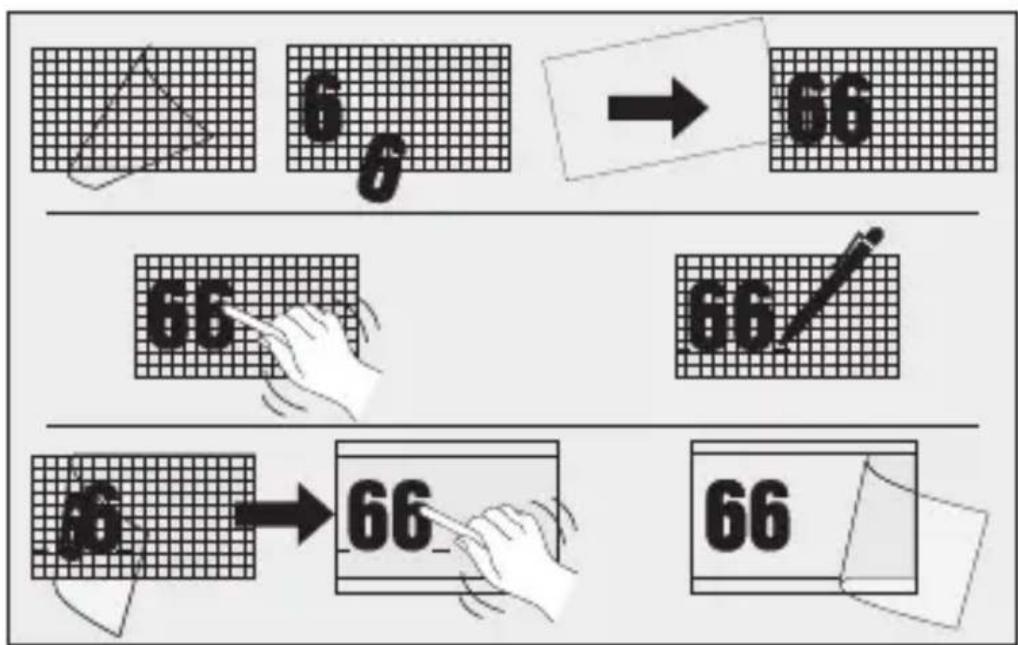

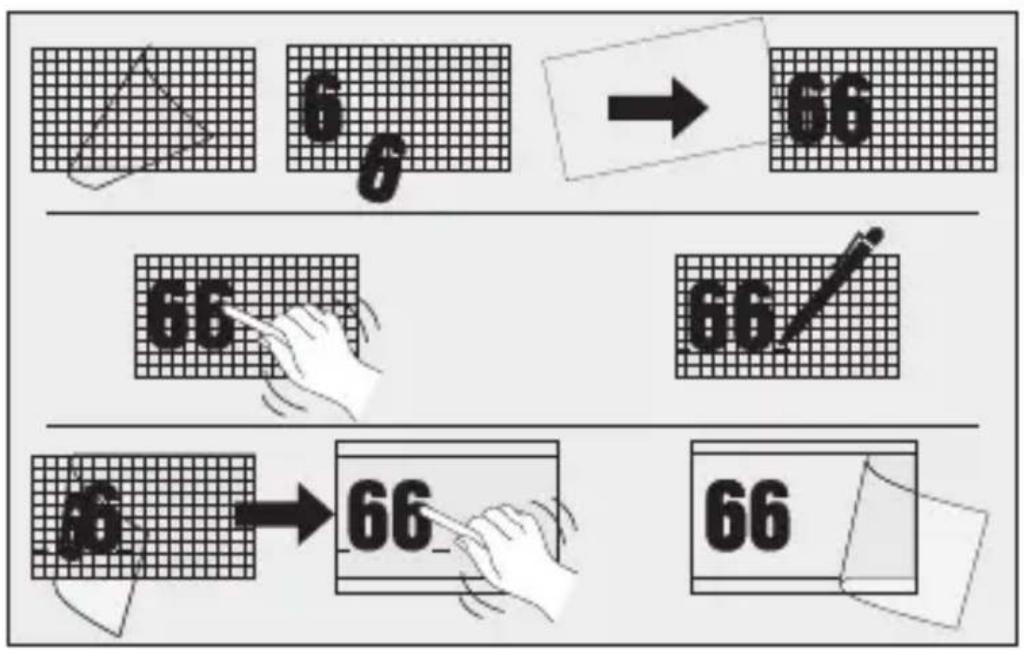

• Cole os números de porta da folha com números de porta.
• Proceda aos ajustes. →“6. Funcionamento”

6. Funcionamento

Armaduras L 270 Digi SC e L 271 Digi SC

Configurações de fábrica (estado de entrega)

– Ajuste do alcance: máx.
– Ajuste do tempo da iluminação principal: 10 s.
– Ajuste do tempo da iluminação de presença: 1 min.
- Regulação crepuscular: 2.000 lux
- Nível de regulação da intensidade da iluminação de presença: 50 %

Configurações de fábrica

• Ajuste do alcance: 8 m
• Tempo de luz ligada da iluminação principal: 3 min.
• Tempo de luz ligada da iluminação de presença: 5 min.
• Regulação crepuscular: 500 lux
• Nível de regulação da intensidade da iluminação de presença: 10 %
  – Luz de acentuação: LIG

Steinel Connect App

Para configurar o aparelho com um smartphone ou um tablet, tem de descarregar a STEINEL Connect App da sua AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android iOS

Funções configuráveis com a Steinel Connect App:

• Ajuste do tempo 5 s - 60 min
• Regulação crepuscular: 2 - 2.000 lux
• Teach de lux
  – Iluminação de presença
• Luz principal
• Função de ligação suave da luz
• Teach da hora

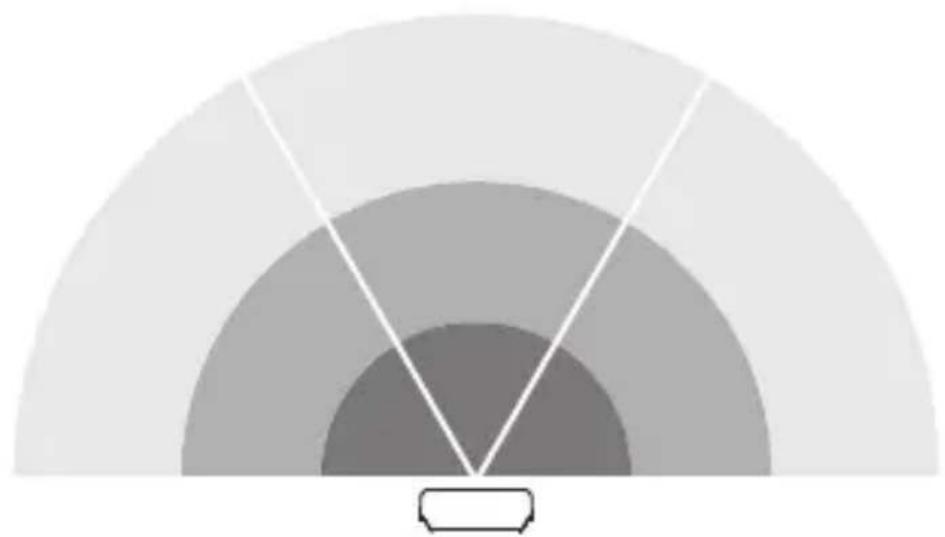

• Ajuste do alcance
  – Ligação em rede via Bluetooth

Ajuste do tempo

O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 5 segundos e, no máx., 60 minutos. Cada movimento detetado acenderá a luz de novo.

Ao realizar o ajuste da área de detecção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

Regulação crepuscular

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 2 a 2.000 lux.

Para regular a área de deteção e proceder ao teste de funcionamento à luz natural, tem de estar selecionado o modo diurno.

Iluminação de presença

A intensidade da iluminação de presença pode ser ajustada entre 10 % e 100 %.

A iluminação de presença pode ser regulada com base na hora ou na luminosidade.

A luz acende-se (pelo tempo predefinido) com potência luminosa máxima (100 %) ao ser detetado um movimento dentro da área de deteção. A seguir, a armadura volta para a iluminação de presença.

Luz principal

A intensidade da iluminação principal pode ser ajustada entre 10 % e 100 %.

Função de ligação suave da luz:

Ao ligar, a luminosidade vai aumentando continuamente até aos 100 % (fade in).

Ao desligar, a luminosidade vai sendo reduzida continuamente até aos 0 % (fade out).

Os tempos de fade-in e de fade-out são personalizáveis.

Funcionamento de iluminação permanente

Os parâmetros do modo de funcionamento de luz permanente podem ser ajustados através da Steinel Connect App. Na nova app, a iluminação permanente pode ser regulada livremente até a uma determinada hora (teach da hora).

Ligação em rede via Bluetooth (Bluetooth Connect Mesh)

O interruptor com detetor é compatível com o padrão Bluetooth Mesh. Pode ser ligado em rede com todos os produtos compatíveis com o padrão Bluetooth Mesh. A configuração do interruptor com detetor é realizada através da Steinel Connect App. Ao ser estabelecida a primeira ligação entre o interruptor com detetor e a Steinel Connect App, as respetivas chaves de rede são guardadas no smartphone ou no tablet. As chaves impedem o acesso não-autorizado ao detetor.

Para poder aceder através de outro smartphone ou tablet, será necessário partilhar a chave de rede.

Ajustar a área de deteção

6.1

A área de deteção do detetor está dividida em três áreas:

• Cada uma das três áreas pode ser ativada ou desativa- da individualmente.
• O alcance pode ser regulado separadamente para cada uma das três áreas.

Nota: ao determinar a área de deteção, é recomendado o seguinte:

• Escolher o tempo mais curto.
• Seleccionar o regime diurno.

7. Manutenção e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

Apenas L270:

- Limpe a sujidade das placas com um pano macio e um produto de limpeza de vidros.

Importante: o aparelho não é substituível.

230V LED

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica

9. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemanha

Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de assistência:

depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, o nosso serviço de assistência técnica encarregar-se-á da reparação do seu aparelho. Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si. Por isso, é recomendável guardar a sua fatura de compra num local seguro até o prazo de garantia expirar. Nós assumimos os custos de transporte, mas não os riscos de transporte da devolução.

10. Dados técnicos

- Dimensões (a × l × p): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm

- Tensão de rede: 220 - 240 V, 50/60 Hz

- Potência (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W

- Fluxo luminoso (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm

- Eficiência: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W

- Standby detetor (P_sb) : L 270 SC; L 271 SC: 0,50 W

- Standby rede (P _net ): 0,50 W

– Temperatura de cor: 3.000 K (branco quente)

- Índice de reprodução de cores: R_a=82

- Tempo de vida efetivo médio:

L70B50 a 25 °C: > 60.000 h.

- Consistência de cor SDCM: Valor inicial: 3

– Distribuição da intensidade de iluminação:

– Iluminação de presença: ajustável de 10 – 100 %

– Iluminação principal: ajustável de 10 – 100 %

– Alcance de deteção*: no máx., 8 m tangencial

– Ângulo de deteção*: 180°

– Ajuste do tempo*: 5 s – 60 min

- Regulação crepuscular*: 2 - 2.000 lux

– Ajuste do alcance*: 1 – 8 m

– Grau de proteção: IP 44

- Classe de proteção: //

- Resistência aos impactos: IK 03

– Temperatura ambiente: -10 até +40 °C

- Classe de eficiência energética: este produto contém uma fonte de luz da classe de eficiência energética “E”.

* Para C: só em combinação com um produto com detetor Bluetooth.

11. Eliminação de avarias

Aparelho sem tensão.

– O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

– Linha interrompida.

- Verifique a linha com um busca-polos.

- Curto-circuito no cabo de alimentação elétrica.

- Verificar as ligações.

- Interruptor de rede eventualmente existente está desligado.

- Ligue o interruptor de rede.

O aparelho não se liga.

- Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

- Interruptor de rede DESLIGADO.

• Ligue o interruptor de rede.

- O fusível não está ligado ou está com defeito.

- Ligue o fusível.

- Substitua o fusível defeituoso.

- Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ou está incorreta.

- Controle a área de deteção e ajuste.

- A fonte de luz não pode ser substituída. Substitua o aparelho no seu todo.

O aparelho não se desliga.

- Movimento constante na área de detecção.

• Controle a área de deteção.
• Se for necessário, restrinja ou modifique a área de deteção.

O aparelho liga-se inadvertamente.

- O aparelho não foi montado corretamente.

- Monte o aparelho com firmeza.

– Ocorreu um movimento, mas o observador não reparou (movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas da armadura, etc.)

- Controle a área.

- Se for necessário, restrinja ou modifique a área de deteção.

Innehåll

Svítidlo L 270 Digi SC

5.11

Svítidlo L 270 Digi SC

5.12

Svítidlo L 270 Digi SC

5.16

6 → 66 66 66 6 → 66 66

Svítidla L 270 Digi SC a L 271 Digi SC
