Produkttype	Udendørs LED-væglampe med infrarød bevægelsessensor
Mærke	Steinel
Model	L 271 Digi SC
Mål (H × B × D)	235 × 116 × 65 mm
Vægt	Ca. 1 kg (estimat)
Strømforsyning	220–240 V, 50/60 Hz
Optagen effekt	6,60 W
Lysstrøm	566 lm
Lyseffektivitet	85 lm/W
Farvetemperatur	3.000 K (varm hvid)
Farvegengivelsesindeks (CRI)	Ra = 82
Gennemsnitlig levetid	L70B50 ved 25 °C: > 60.000 timer
Detektionsvinkel	180°
Detektionsrækkevidde	Maks. 8 m (tangentiel), justerbar fra 1 til 8 m
Justerbar udkoblingsforsinkelse	Fra 5 sek. til 60 min.
Justerbar tændingsgrænse	Fra 2 til 2.000 lx
IP-klasse	IP44
Slagfasthed	IK03
Driftstemperatur	-10 til +40 °C
Beskyttelsesklasse	II (dobbelt isolation)
Sensortype	Passiv infrarød (PIR)
Kommunikationsteknologi	Bluetooth mesh
Markeringslysfunktion	Ja, justerbar fra 10 til 100 %
Dæmpning	Ja (hovedlys og markeringslys justerbare fra 10 til 100 %)
Soft-start-funktion	Ja (justerbar fade in/fade out)
Styringsapp	STEINEL Connect (iOS/Android)
Producentgaranti	3 år
Genbrug	Må ikke smides ud med husholdningsaffald; obligatorisk særskilt indsamling

Ofte stillede spørgsmål - L 271 Digi SC STEINEL

Hvad er detektionsrækkevidden for Steinel L 271 Digi SC?

Den maksimale detektionsrækkevidde er 8 meter i tangentiel retning. Den kan justeres fra 1 til 8 meter via STEINEL Connect-appen.

Kan jeg udskifte LED'en, hvis den går i stykker?

Nej, LED'en kan ikke udskiftes. Ved fejl skal hele enheden udskiftes.

Hvordan justerer jeg sensorens følsomhed?

Følsomheden (rækkevidden) justeres via STEINEL Connect-appen. Du kan individuelt aktivere eller deaktivere de tre detektionszoner og justere rækkevidden for hver.

Hvad er apparatets standbyforbrug?

Standbyforbruget er 0,50 W (detektor- og netværksstandby).

Kan L 271 Digi SC forbindes til andre lamper?

Ja, takket være Bluetooth mesh-teknologien kan flere kompatible lamper forbindes i et netværk og styres via STEINEL Connect-appen.

Hvordan rengør jeg apparatet?

Rengør apparatet kun tørt med en blød klud. Brug ikke rengøringsmidler eller vand for at undgå risiko for elektrisk stød.

Hvad er IP-beskyttelsesklassen for denne lampe?

Beskyttelsesklassen er IP44, hvilket gør den modstandsdygtig over for vandsprøjt og egnet til udendørs brug.

Hvordan installeres L 271 Digi SC korrekt?

Installationen skal udføres af en kvalificeret elektriker. Afbryd strømmen før indgreb. Fastgør vægbeslaget, tilslut kablerne (L, N, PE) i henhold til diagrammet, og skru derefter LED-dækslet på. Sørg for, at apparatet er monteret sikkert og i en afstand på mere end 50 cm fra andre LED-lamper.

Hvad er LED'ens gennemsnitlige levetid?

Den gennemsnitlige levetid er over 60.000 timer (L70B50 ved 25 °C).

Hvad gør jeg, hvis sensoren tænder utilsigtet?

Kontrollér, at apparatet er monteret sikkert, og at der ikke er varmekilder (dyr, køretøjer) i detektionszonen. Reducer rækkevidden eller juster zonerne via STEINEL Connect-appen.

BRUGSANVISNING L 271 Digi SC STEINEL

- Lossa anslutningskontakten.

5.6

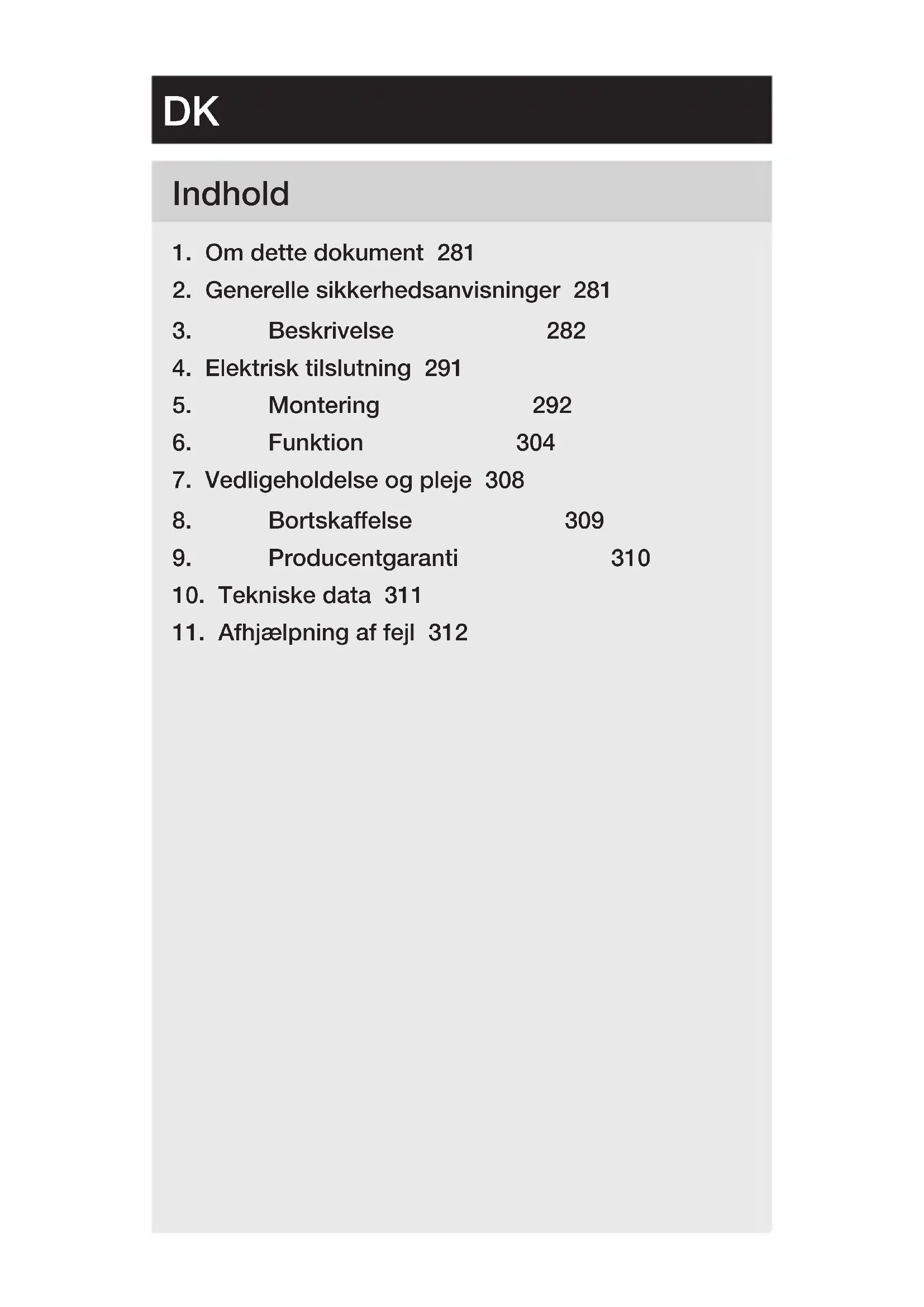

1. Om dette dokument 281

2. Generelle sikkerhedsanvisninger 281

3. Beskrivelse 282

4. Elektrisk tilslutning 291

5. Montering 292

6. Funktion 304

7. Vedligeholdelse og pleje 308

8. Bortskaffelse 309

9. Producentgaranti 310

10. Tekniske data 311

11. Afhjælpning af fejl 312

1. Om dette dokument

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne brugsanvisning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs brugsanvisningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.

• Opbevar brugsanvisningen, så der er adgang til den.

• Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.
• Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. DE: VDE 0100,

AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Brug kun originale reservedele.
  – Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse af lampen L 270 Digi SC

– LED-lampe med infrarød bevægelsessensor og udskiftelige, belyste husnummerpaneler.
– Udendørs vægmontering.
- Lamperne kan tilsluttes netværk via Bluetooth-Meshstandard.
– Betjening via Steinel Connect-app.

Korrekt anvendelse af lampen L 271 Digi SC

• LED-lampe med infrarød bevægelsessensor.
  – Udendørs vægmontering.
• Lamperne kan tilsluttes netværk via Bluetooth-Mesh-standard.
• Betjening via Steinel Connect-app.

Korrekt anvendelse af lampen L 271 Digi C

• LED-lampe.
  – Udendørs vægmontering.
• Lamperne kan tilsluttes netværk via Bluetooth-Mesh-standard.
  – Betjening via Steinel Connect-app.

Funktionsprincip for bevægelsessensoren

Funktionsprincippet vedrører sensorvarianten (SC) eller den manuelle variant (C) i kombination med et Bluetooth-sensorprodukt.

• Den infrarøde sensor registrerer varme udstrålingen fra genstande (f. eks. mennesker, dyr), der bevæger sig. Varmeudstrålingen omsættes elektronisk og tænder automatisk enheden.
  – Den sikreste bevægelsesovervågning foretages ved at montere enheden på tværs af gangretningen.
• Bevægelsesovervågningens rækkevidde er begrænset, hvis du går direkte hen mod enheden.
  – Bevægelsesovervågningen kan være begrænset eller umulig på grund af forhindringer (f.eks. træer, mure eller vinduesruder).
  – Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

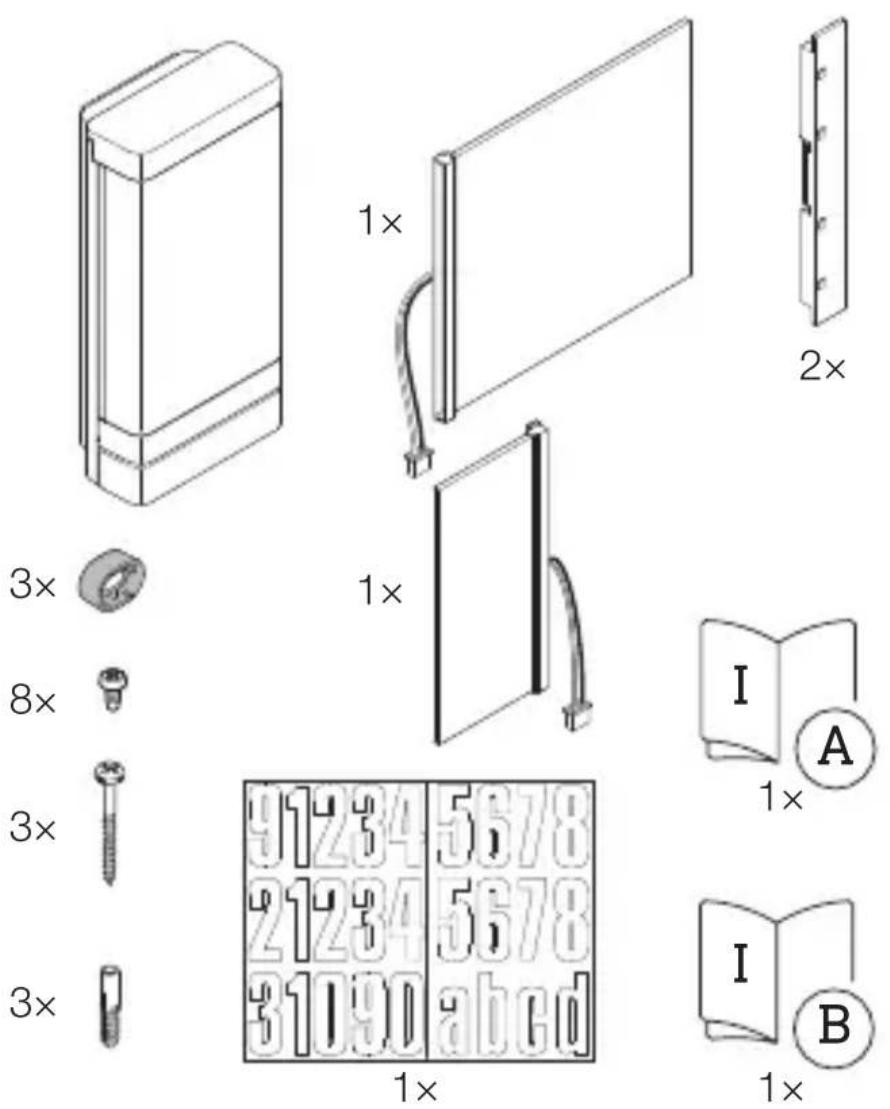

Leveringsomfang for lampen L 270 Digi SC

3.1

• 1 LED-lampe med infrarød bevægelsessensor
• 1 Stort belyst panel
• 1 Lille belyst panel
• 2 Panelholdere
• 3 Afstandsholdere
• 8 Skruer til montering af panelet
• 3 Skruer til montering af lampen
• 3 Rawlplugs
• 1 Ark med husnumre
• 1 Sikkerhedsdatablad (A)
• 1 Quick-Start (B)

Leveringsomfang for lampen L 271 Digi SC

3.2

• 1 LED-lampe med infrarød bevægelsessensor
• 3 Afstandsholdere
• 3 Skruer
• 3 Rawlplugs
• 1 Sikkerhedsdatablad (A)
• 1 Quick-Start (B)

Leveringsomfang for lampen L 271 Digi C

3.3

A Belyst husnummerpanel
B Vægbeslag
C Panelholder
D Tilslutningsklemme
E Belyst panel
F LED-kappe
G Forbindelsesstik
H Sensorenhed

I Lukkeprop

J Armatur (i LED-kappe)

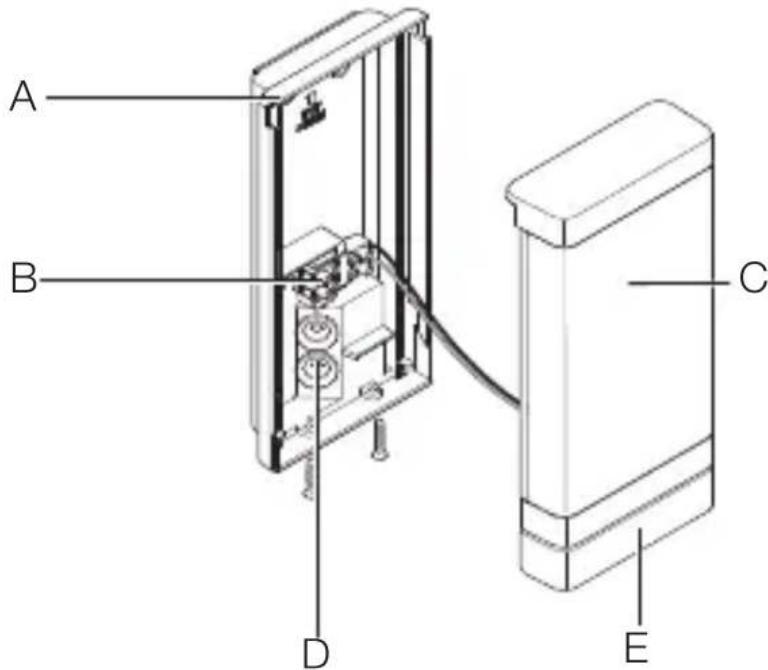

Oversigt over lamperne L 271 Digi SC og L 271 Digi C

3.7

A B C D E

DK

A Vægbeslag
B Tilslutningsklemme
C LED-kappe
D Lukkeprop
E Sensorenhed (kun SC)

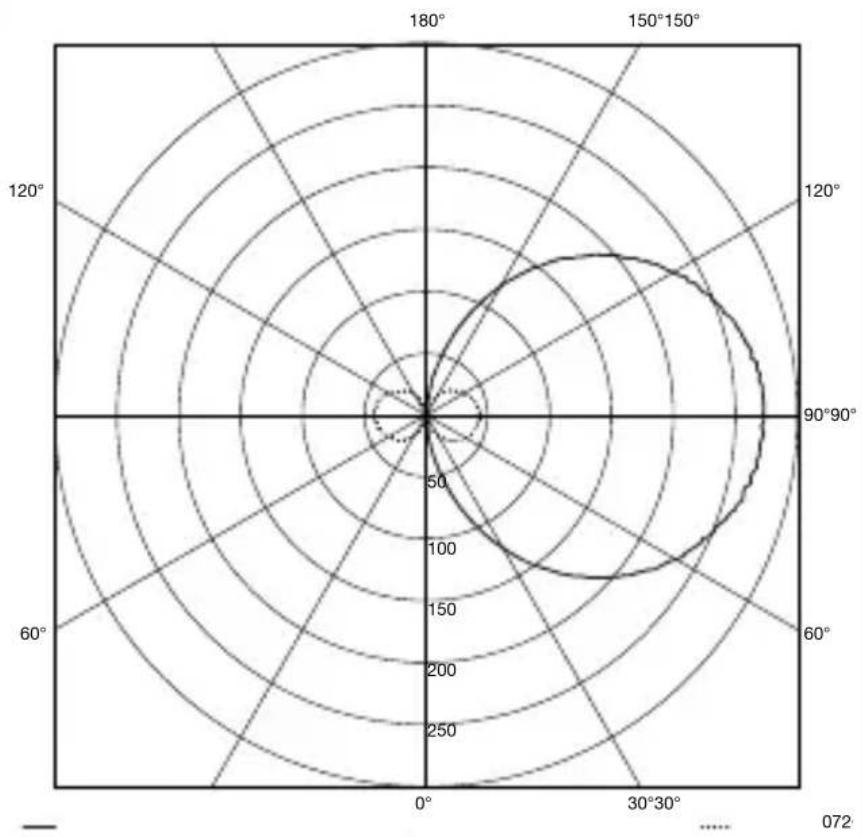

Lysfordelingskurve

3.8

4. Elektrisk tilslutning

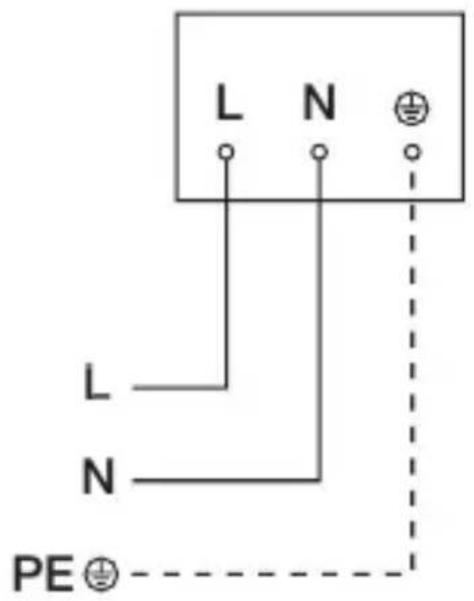

Ledningsdiagram for lamper

4.1

I O

Nettilførslen består af en ledning med 3 ledere:

PE = Beskyttelsesleder (grøn / gul)

Enheden kan også tilsluttes elektrisk efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.

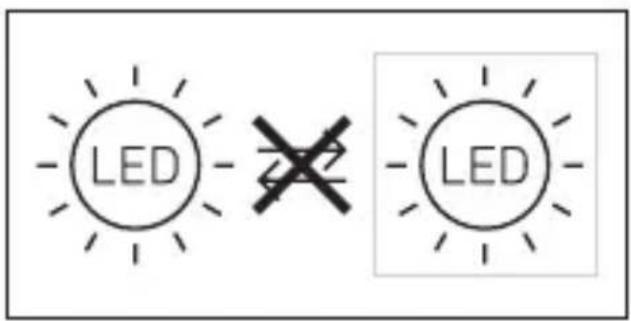

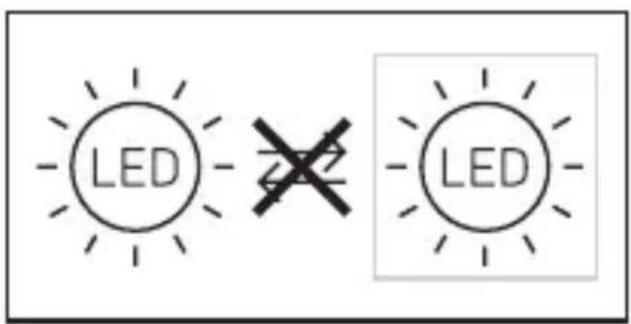

LED'en i denne enhed kan ikke udskiftes. Hvis det bliver nødvendigt, skal hele lampen udskiftes.

LED LED

5. Montering

Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
- Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser.
  Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted.

-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregistreringen (kun SC).
-Vibrationsfrit.
-Overvågningsområde uden forhind ringer (kun SC).
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.
-Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).
-Mindst 50 cm afstand til andre LED-lamper.

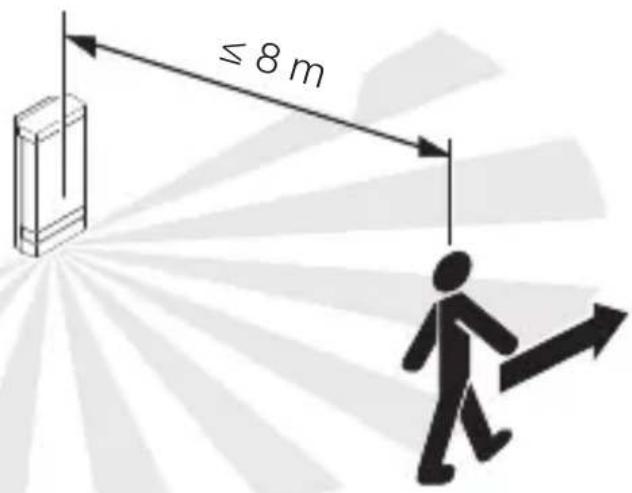

Rækkevidde for lamperne L 270 Digi SC og L 271 Digi SC

5.1

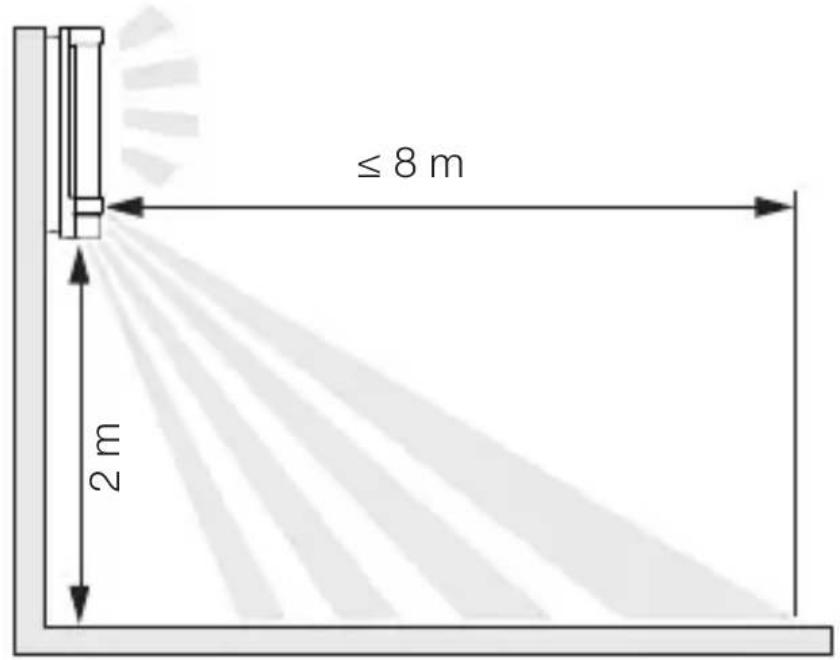

Bevægelsesovervågning på tværs af gangretningen for lamperne L 270 Digi SC og L 271 Digi SC

5.2

≤ 8 m

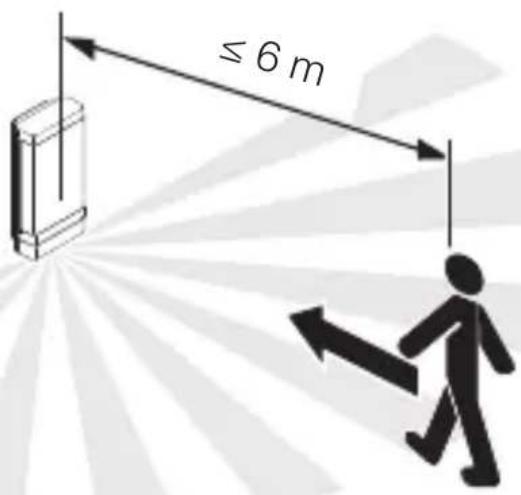

Bevægelsesovervågning i gangretningen for lamperne L 270 Digi SC og L 271 Digi SC

5.3

≤ 6 m

Monteringstrin

5.4

• Kontrollér, at spændingstilførslen er afbrudt
• Skru LED-kappen af vægbeslaget.

5.5

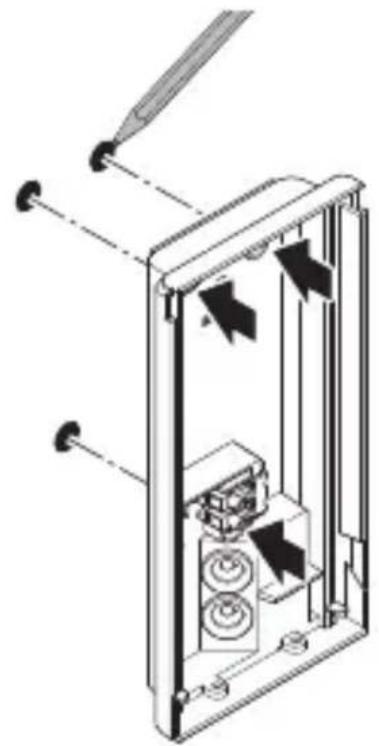

- Bor huller (∅ 6 mm), og sæt rawlplugs i.

5.8

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast uden afstandsholdere ved skjult ledningsføring.

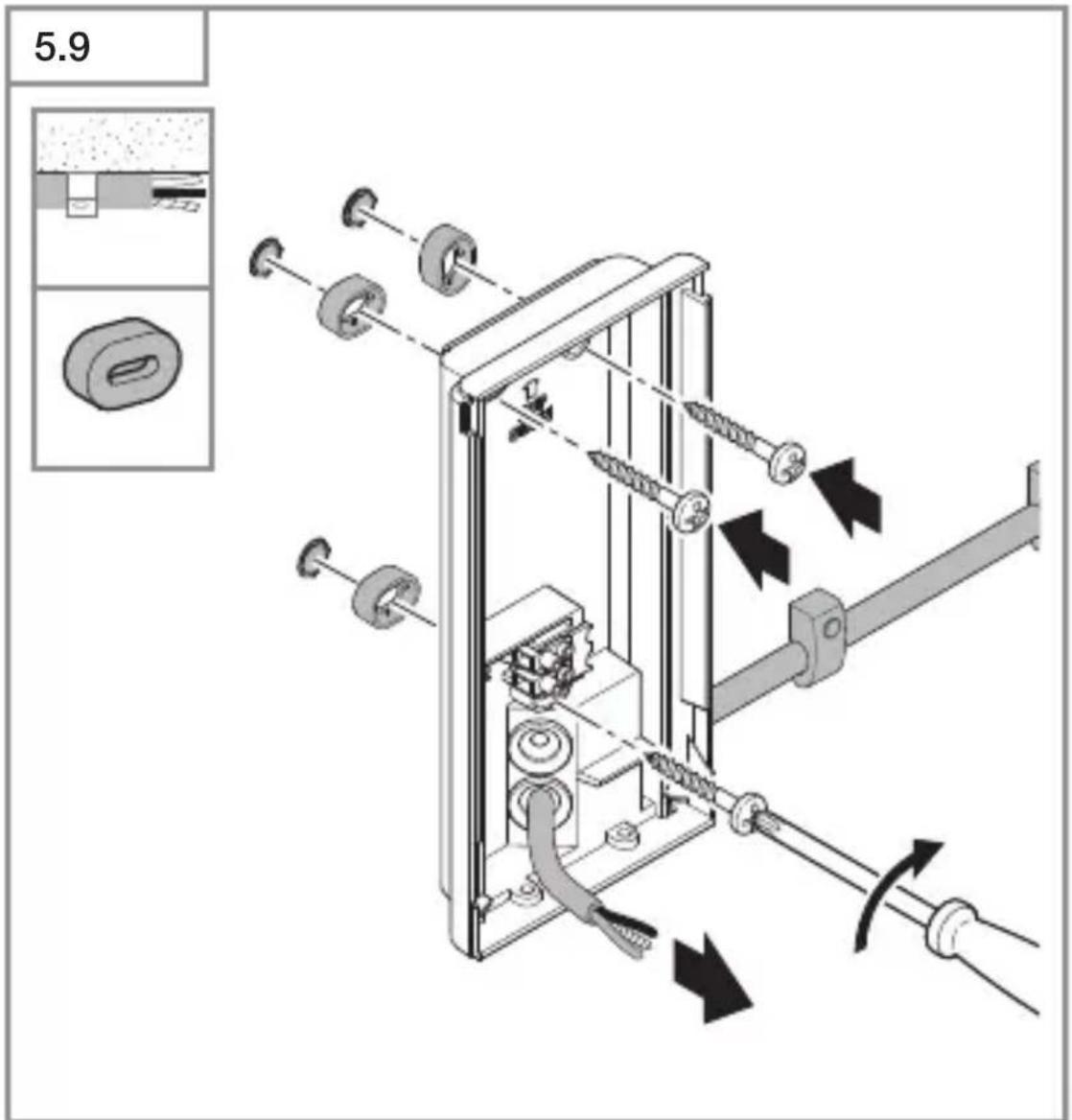

5.9

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast med afstandsholdere ved synlig ledningsføring.

5.10

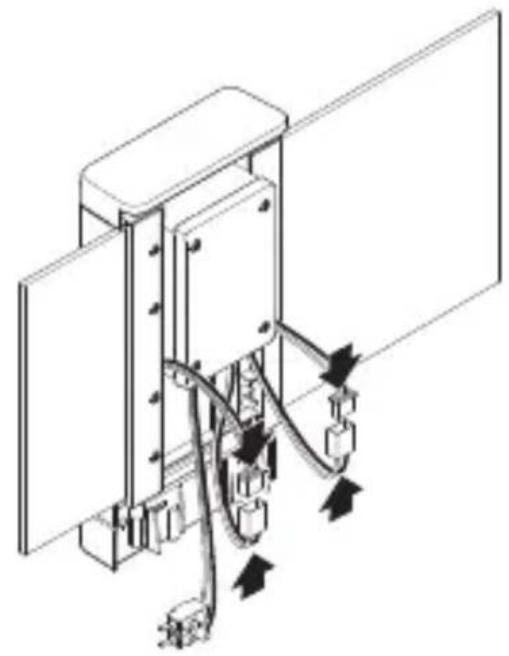

• Sæt panelerne ind i armaturet. Skru panelholderne fast.
  –Det store og det lille panel kan skrues fast på begge sider.
  -Panelerne kan udskiftes.

Lampen L 270 Digi SC

5.12

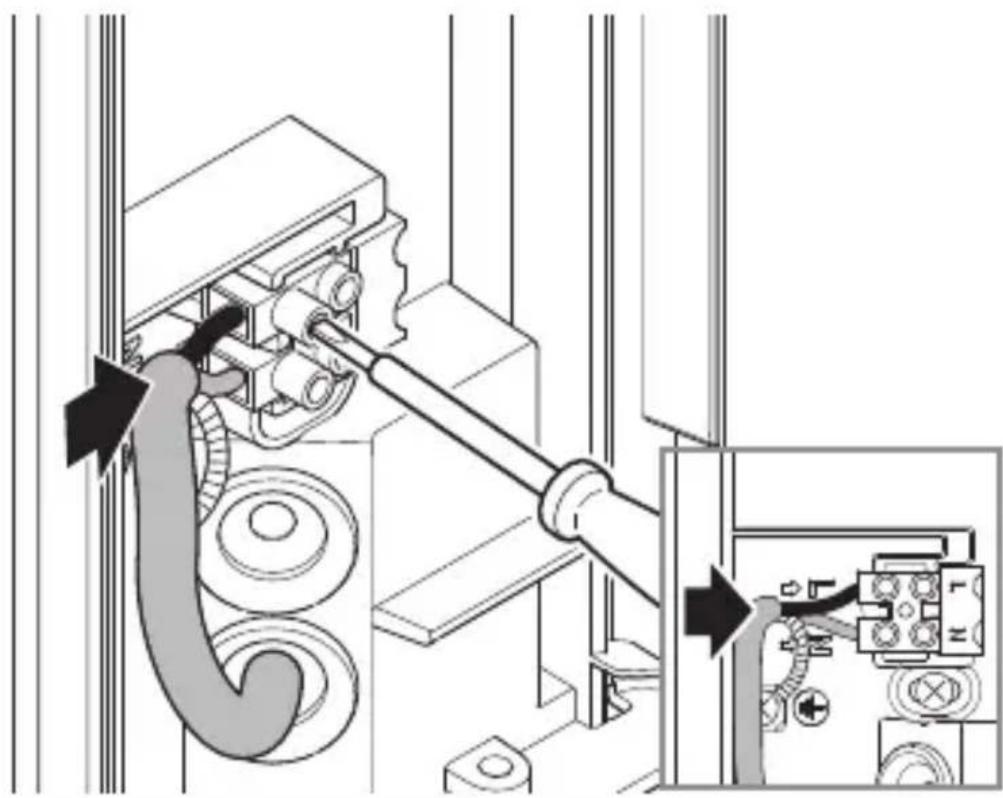

- Sæt tilslutningsklemmen på.

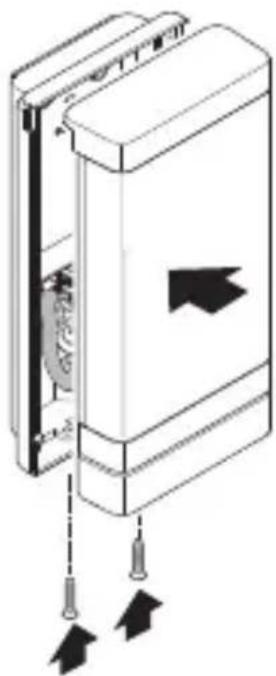

5.14

- Skru LED-kappen på vægbeslaget.

5.15

I O

- Slå strømforsyningen til

Lampen L 270 Digi SC

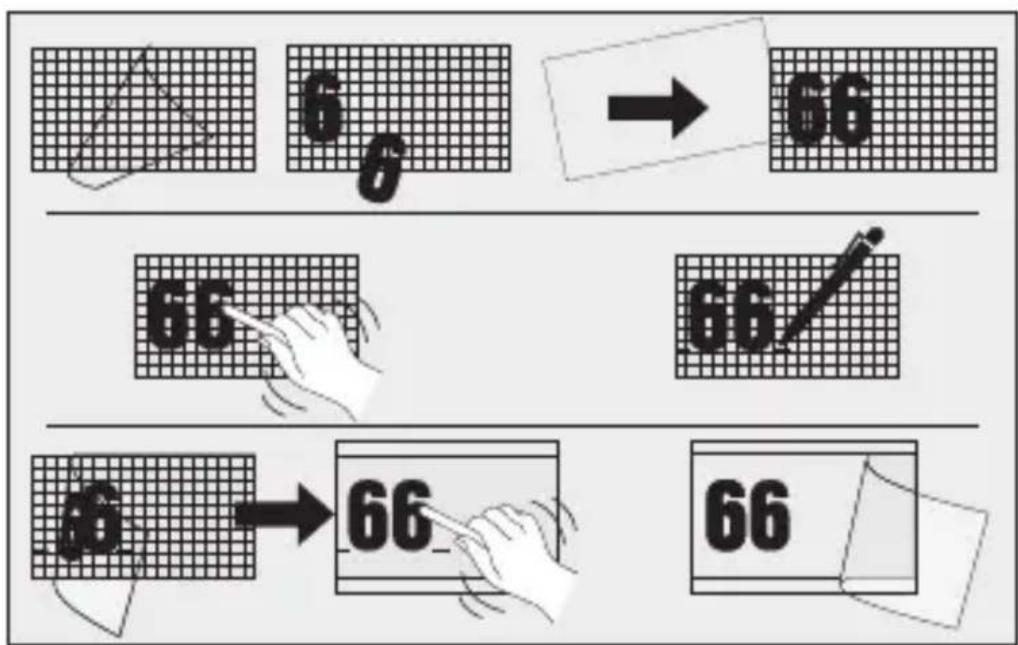

5.16

6 → 66 66 66 66 → 66 66

• Klæb husnumrene fra arket med husnumre på.
• Foretag indstillinger.

→"6. Funktion"

6. Funktion

– Rækkeviddeindstilling: 8 m
– Efterløbstid for hovedlys: 3 min
– Efterløbstid for grundlys: 5 min
- Skumringsindstilling: 500 lux
– Dæmpningsniveau for grundlys: 10 %
- Effektlys: TÆNDT

Steinel Connect-app

For at konfigurere enheden med smartphone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android iOS

– Tidsindstilling 5 s – 60 min
- Skumringsindstilling 2 - 2.000 lux
- Lux-teach
- Grundlys
- Hovedlys
- Soft-lysstart-funktion
- Klokkeslæt-teach
– Rækkeviddeindstilling
- Bluetooth-netværkstilslutning

Tidsindstilling

Slukningsforsinkelsen kan indstilles trinløst fra ca. 5 sekunder til maks. 60 minutter. Enhver registreret bevægelse tænder lyset igen.

Ved justering af overvågningsområdet og ved funktions- testen anbefales det at indstille den korteste tid.

Skumringsindstilling

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2–2.000 lux.

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal dagslysdrift være indstillet.

Grundlys

Grundlysets lysstyrke kan indstilles mellem 10 % og 100 %. Grundlyset kan indstilles ud fra tid eller lysstyrke. Ved bevægelse i overvågningsområdet skifter lyset (i det indstillede tidsrum) til den maksimale lysstyrke (100 %). Derefter skifter lampen igen til grundlys.

Hovedlys

Hovedlysets lysstyrke kan indstilles mellem 10 % og 100 %.

Når lyset tændes, reguleres lysstyrken gradvist op til 100 % (fade in). Når lyset slukkes, reguleres lysstyrken gradvist ned til 0 % (fade out). Fade-in- og fade-out-tiderne kan vælges frit.

Permanent lys

Parametrene for drift med permanent lys kan indstilles via Steinel Connect-appen. I den nye app kan det permanente lys indstilles vilkårligt indtil et bestemt klokkeslæt (klokkeslæt-teach).

Bluetooth-netværkstilslutning (Bluetooth Connect Mesh)

Sensor-omskifteren overholder Bluetooth-Mesh-standarden. Den kan tilsluttes i netværk med alle produkter, der opfylder Bluetooth Mesh-standarden.

Sensor-omskifteren konfigureres vha. Steinel Connectappen. Ved første forbindelse mellem sensor-omskifter og Steinel Connect-app gemmes den passende netværksnøgle på smartphonen eller tabletten. Takket være nøglen er uvedkommende adgang til sensoren udelukket.

Netværksnøglen skal deles, hvis der ønskes adgang via endnu en smartphone eller tablet.

• Hvert enkelt af de tre områder kan aktiveres eller deaktiveres enkeltvist.
• Rækkevidden kan indstilles enkeltvist for hvert af de tre områder.

Bemærk: Ved indstilling af overvågningsområdet anbefales følgende:

• Vælg den korteste tid.
• Indstil dagslysdrift.

7. Vedligeholdelse og pleje

Produktet er vedligeholdelsesfrit.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør produktet med en let fugtig klud uden rengø-ringsmiddel.

Kun L270:

- Tør snavs på panelerne af med en blød klud og glasrens.

Vigtigt: Transformeren kan ikke udskiftes.

230V LED

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøve-kontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling.

10. Tekniske data

• Mål (H × B× D): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Netspænding: 220–240 V, 50/60 Hz
• Effektforbrug (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
  – Lysstrøm (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm
• Effektivitet: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
• Standby sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby netværk (P _net ): 0,50 W
• Farvetemperatur: 3.000 K (varm hvid)
• Farvegengivelsesindeks: R_a=82
• Gennemsnitlig beregnet levetid: L70B50 ved 25 °C: > 60.000 timer
  – Farvekonsistens SDCM: startværdi: 3
  – Lysstyrkefordeling:

– Grundlys: justerbart fra 10 – 100 %
– Hovedlys: justerbart fra 10–100 %
– Overvågningsrækkevidde*: maks. 8 m tangentialt
– Overvågningsvinkel*: 180°
– Tidsindstilling*: 5 s – 60 min
- Skumringsindstilling*: 2–2.000 lux
- Rækkeviddeindstilling*: 1 - 8 m
– Kapslingsklasse: IP 44
- Beskyttelsesklasse: //
- Slagstyrke: IK 03
– Omgivelsestemperatur: -10 til +40 °C
- Energieffektivitetsklasse: Dette produkt indeholder en lyskilde i energieffektivitetsklasse "E".

* For C: Kun i kombination med et Bluetooth-sensorprodukt.

11. Afhjælpning af fejl

Enhed uden spænding.

– Sikring ikke slået til eller defekt.

• Slå sikringen til.
• Udskift den defekte sikring.

– Ledning afbrudt.

- Kontrollér ledningen med en spændingstester.

- Kontrollér tilslutningerne.

– En eventuel netafbryder er slået fra.

- Slå netafbryderen til.

Enheden tænder ikke.

- Der er valgt en forkert skumringsindstilling.

- Indstil skumringsindstillingen igen.

- Netafbryder SLUKKET.

- Indstil netafbryderen.

– Sikring ikke slået til eller defekt.

- Slå sikringen til.

- Udskift den defekte sikring.

– Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvågningsområde.

- Kontrollér og juster overvägningsområdet.

- Lyskilde defekt.

- Lyskilden kan ikke udskiftes. Udskift enheden komplet.

Enheden slukker ikke.

- Konstant bevægelse i overvågningsområdet.

• Kontrollér overvägningsområdet.
• Begræns eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

- Enheden er ikke fast monteret.

- Monter enheden, så den sidder fast.

– Der var en bevægelse, som dog ikke blev set af iagtta-geren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).

- Kontrollér området.

- Begræns eller ændr overvågningsområdet om nødvendigt.

FI

Sisällysluettelo

1. Om dette dokumentet

LED-ene i denne enheten kan ikke skiftes ut. Om nødvendig må hele enheten skiftes ut.

LED LED

5. Montering

• Identifiser tilkoblingsledningene.
• Koble tilkoblingsledningene korrekt til.

Forberede montering

• Kontroller alle komponenter for skader. Ikke ta produktet i bruk dersom det er skadet.
  • Velg et egnet monteringssted.

–Ikke i eksplosive omgivelser.

–Ikke på lett antennelige overflater.

–Ikke se inn i lyskilden på kort avstand (< 30 cm).

-Hold minst 50 cm avstand til andre LED-lamper.

– Sikringen ikke innkoblet eller defekt.

• Koble inn sikringen.
• Skift ut defekt sikring.

- Brudd på ledningen.

- Kontroller ledningen med spenningstester.

– Ikke korrekt valgt skumringsinnstilling.

- Still inn skumringsinnstillingen på nytt.

– Ledningsbryter er AV.

• Still inn ledningsbryteren.

– Sikringen ikke innkoblet eller defekt.

- Koble inn sikringen.

- Skift ut defekt sikring.

- Raske bevegelser undertrykkes for feilminimering, eller det er stilt inn et for lite eller ikke korrekt dekningsområde

- Kontroller og juster dekningsområdet.

- Lyskilden er defekt.

- Lyskilden kan ikke skiftes ut. Skift ut hele enheten.

Enheten kobles ikke ut.

- Enheten er ikke festet godt nok

• Monter enheten godt.
