L 271 Digi SC - Belysning STEINEL - Gratis bruksanvisning och manual

Produkttyp	Utomhus LED-väggarmatur med infraröd rörelsedetektor
Märke	Steinel
Modell	L 271 Digi SC
Mått (H × B × D)	235 × 116 × 65 mm
Vikt	Ca 1 kg (uppskattning)
Strömförsörjning	220–240 V, 50/60 Hz
Effektförbrukning	6,60 W
Ljusflöde	566 lm
Ljusverkningsgrad	85 lm/W
Färgtemperatur	3 000 K (varmvit)
Färgåtergivningsindex (Ra)	Ra = 82
Genomsnittlig livslängd	L70B50 vid 25 °C: > 60 000 h
Detektionsvinkel	180°
Detektionsräckvidd	Max. 8 m (tangentiell), justerbar 1–8 m
Justerbar fördröjningstid	5 s till 60 min
Justerbar tändningsnivå	2 till 2 000 lx
IP-klass	IP44
Stöttålighet	IK03
Driftstemperatur	-10 till +40 °C
Skyddsklass	II (dubbelisolerad)
Detektortyp	Passiv infraröd (PIR)
Kommunikationsteknik	Bluetooth mesh
Orienteringljusfunktion	Ja, justerbar 10–100 %
Dimning	Ja (huvudbelysning och orienteringsljus justerbara 10–100 %)
Mjuktändning	Ja (justerbar fade in / fade out)
Kontrollapp	STEINEL Connect (iOS/Android)
Tillverkarens garanti	3 år
Återvinning	Får inte slängas med hushållsavfall; separat insamling krävs

Vanliga frågor - L 271 Digi SC STEINEL

Vad är detektionsräckvidden för Steinel L 271 Digi SC?

Maximal detektionsräckvidd är 8 meter i tangentiell riktning. Den är justerbar från 1 till 8 meter via appen STEINEL Connect.

Kan jag byta LED om den går sönder?

Nej, LED:n är inte utbytbar. Vid fel måste hela apparaten bytas.

Hur justerar jag detektorns känslighet?

Känsligheten (räckvidden) ställs in via appen STEINEL Connect. Du kan aktivera eller avaktivera var och en av de tre detektionszonerna och justera räckvidden för varje.

Vad är apparatens standbyförbrukning?

Standbyförbrukningen är 0,50 W (standbyläge för detektor och nätverk).

Kan L 271 Digi SC anslutas till andra armaturer?

Ja, tack vare Bluetooth mesh-teknik kan flera kompatibla armaturer nätverkas och styras via appen STEINEL Connect.

Hur rengör jag apparaten?

Rengör apparaten endast torrt med en mjuk trasa. Använd inte rengöringsmedel eller vatten för att undvika risk för elstöt.

Vilken IP-klass har denna armatur?

IP-klassen är IP44, vilket gör den tålig mot vattenstänk och lämplig för utomhusbruk.

Hur installerar jag L 271 Digi SC korrekt?

Installationen ska utföras av en kvalificerad elektriker. Stäng av strömmen före ingrepp. Fäst väggfästet, anslut kablarna (L, N, PE) enligt schemat, skruva sedan fast LED-locket. Se till att apparaten är monterad skyddad mot stötar och minst 50 cm från andra LED-armaturer.

Vad är LED:ns genomsnittliga livslängd?

Den genomsnittliga livslängden är mer än 60 000 timmar (L70B50 vid 25 °C).

Vad gör jag om detektorn tänds oavsiktligt?

Kontrollera att apparaten är monterad stadigt och att inga värmekällor (djur, fordon) befinner sig i detektionsområdet. Minska räckvidden eller justera zonerna via appen STEINEL Connect.

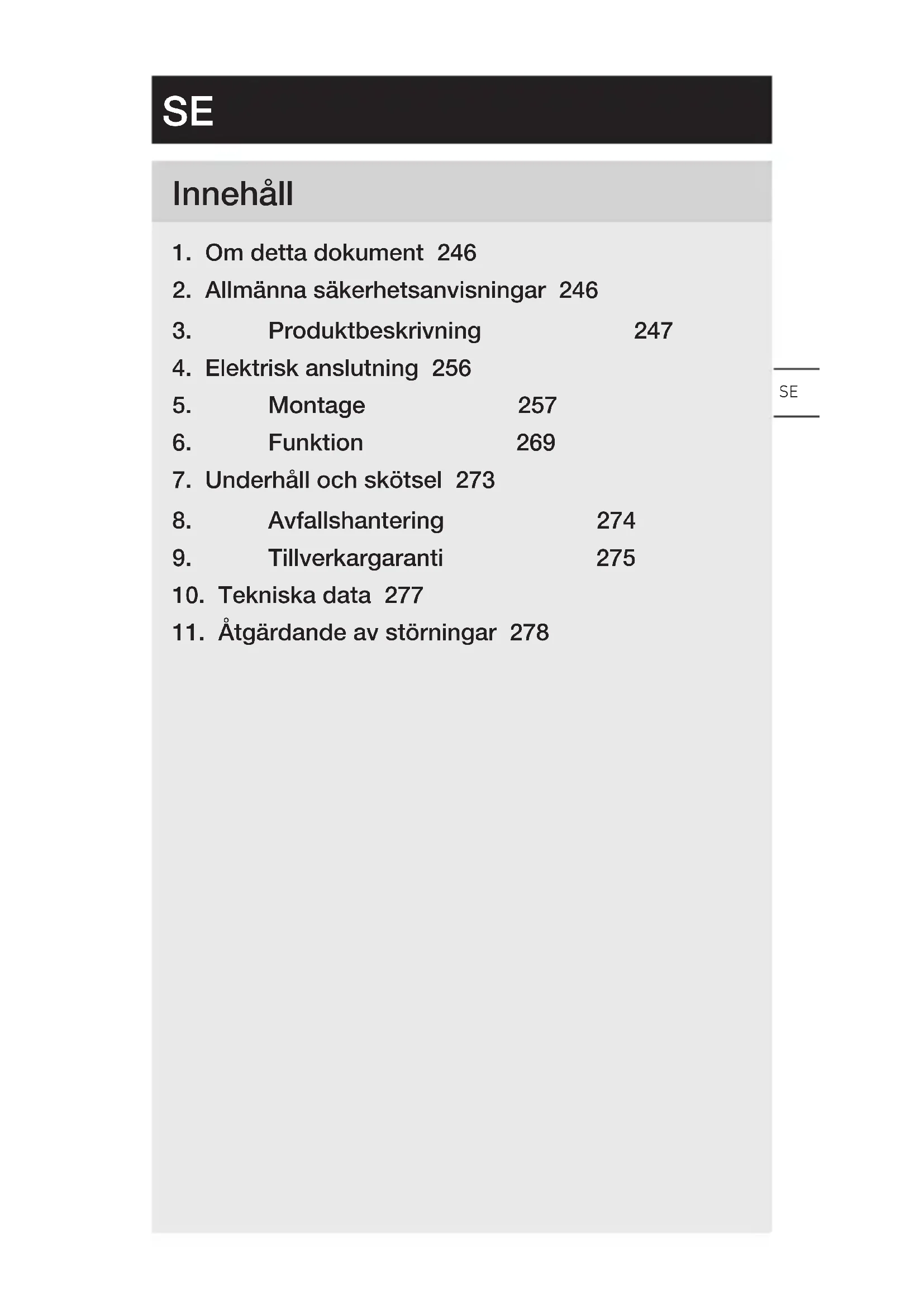

BRUKSANVISNING L 271 Digi SC STEINEL

1. Om detta dokument 246
2. Allmänna säkerhetsanvisningar 246
3. Produktbeskrivning 247
4. Elektrisk anslutning 256
5. Montage 257
6. Funktion 269
7. Underhåll och skötsel 273
8. Avfallshantering 274
9. Tillverkargaranti 275
10. Tekniska data 277
11. Åtgärdande av störningar 278

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
– Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning för fara genom elektrisk ström!

Varning för fara genom vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.
• Följ säkerhetsanvisningarna.
• Förvara den tillgängligt.

– Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden.
– Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal.
- Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Använd endast originalreservdelar.

– Reparationer får endast genomföras av professionella företag.

3. Produktbeskrivning

Ändamålsenlig användning armatur L 270 Digi SC

• LED-armatur med infraröd rörelsesensor och utbytbar, belyst husnummerpanel.
  – Väggmontage utomhus.
• Armaturerna kan sammankopplas via Bluetooth-Mesh-standard.
• Hantering via Steinel Connect app.

Ändamålsenlig användning armatur L 271 Digi SC

• LED-armatur med infraröd rörelsesensor.
  – Väggmontage utomhus.
• Armaturerna kan sammankopplas via Bluetooth-Mesh-standard.
• Hantering via Steinel Connect app.

Ändamålsenlig användning armatur L 271 Digi C

• LED-armatur.
  – Väggmontage utomhus.
• Armaturerna kan sammankopplas via Bluetooth-Mesh-standard.
• Hantering via Steinel Connect app.

– IR-sensorn uppfattar värmestrålningen från kroppar i rörelse (t.ex. människor, djur). Värmestrålningen omvandlas elektroniskt och kopplar automatiskt på apparaten.
– Den säkraste rörelseregistreringen sker om armaturen monteras sidledes mot gåriktningen.
– Rörelseregistreringens räckvidd är begränsad om du går direkt mot armaturen.
– P.g.a. hinder (t.ex. träd, murar eller glasrutor) kan rörel-seregistreringen inskränkas eller inte vara möjlig.
- Plötsliga temperaturförändringar genom vädrets inverkan kan inte åtskiljas från värmekällor.

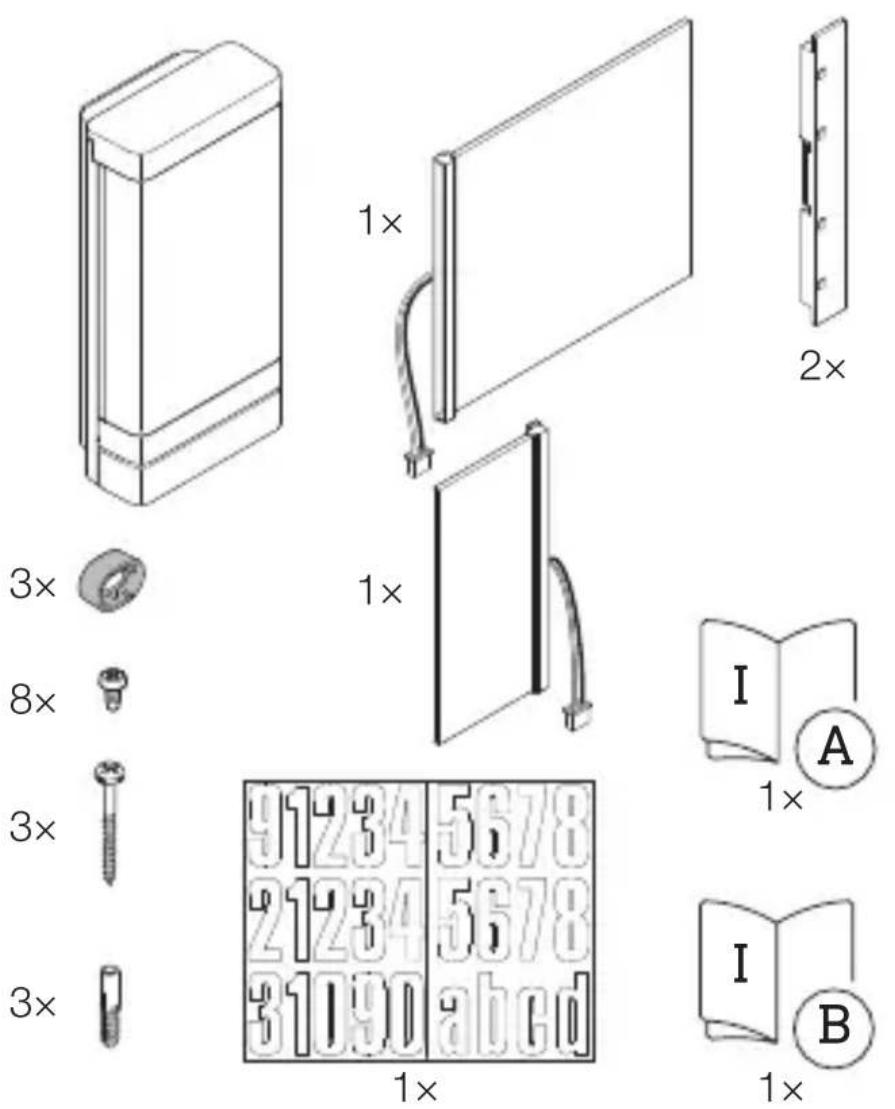

Innehåll armatur L 270 Digi SC

3.1

• 1 LED-armatur med infraröd rörelsesensor
• 1 Belyst panel stor
• 1 Belyst panel liten
• 2 Panelfästen
• 3 Distanshållare
• 8 Skruvar för panelens montering
• 3 Skruvar för armaturens montering
• 3 Pluggar
• 1 Klisterark med siffror
• 1 Säkerhetsdatablad (A)
• 1 Quick-start (B)

Innehåll armatur L 271 Digi SC

3.2

• 1 LED-armatur med infraröd rörelsesensor
• 3 Distanshållare
• 3 Skruvar
• 3 Pluggar
• 1 Säkerhetsdatablad (A)
• 1 Quick-start (B)

Innehåll armatur L 271 Digi C

3.3

Produktmått armaturer L 271 Digi SC och L 271 Digi C

3.5

235 mm 116 mm 65 mm

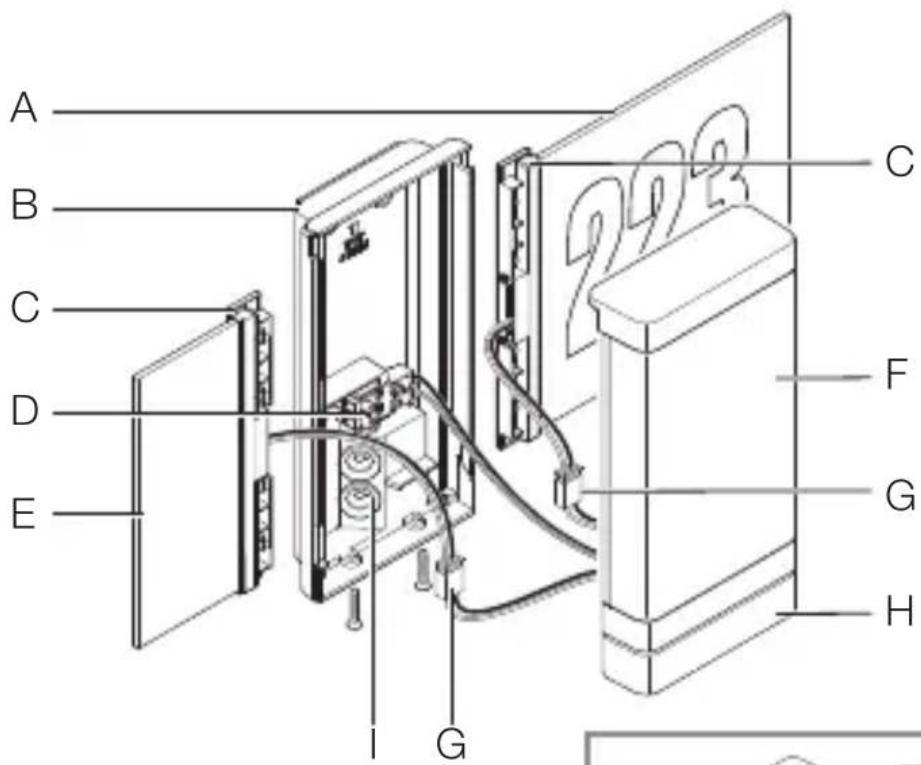

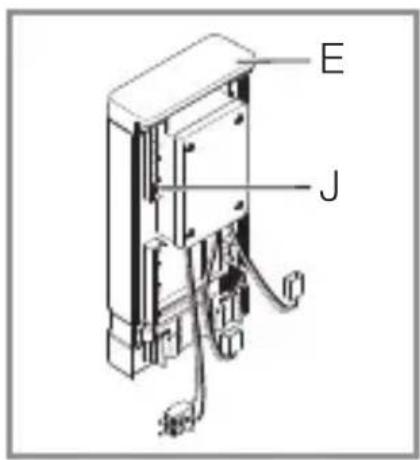

Översikt över armatur L 270 Digi SC

3.6

A B C D E I G 2228 C F G H

E J

A Belyst husnummerpanel
B Väggfäste
C Panelfäste
D Anslutningsplint
E Belyst panel
F LED-skydd
G Anslutningskontakt
H Sensorenhet
Packning
J Armaturhus (i LED-skyddet)

Översikt över armatur L 271 Digi SC och L 271 Digi C

3.7

A B C D E

A Väggfäste
B Anslutningsplint
C LED-skydd
D Packning
E Sensorenhet (endast SC)

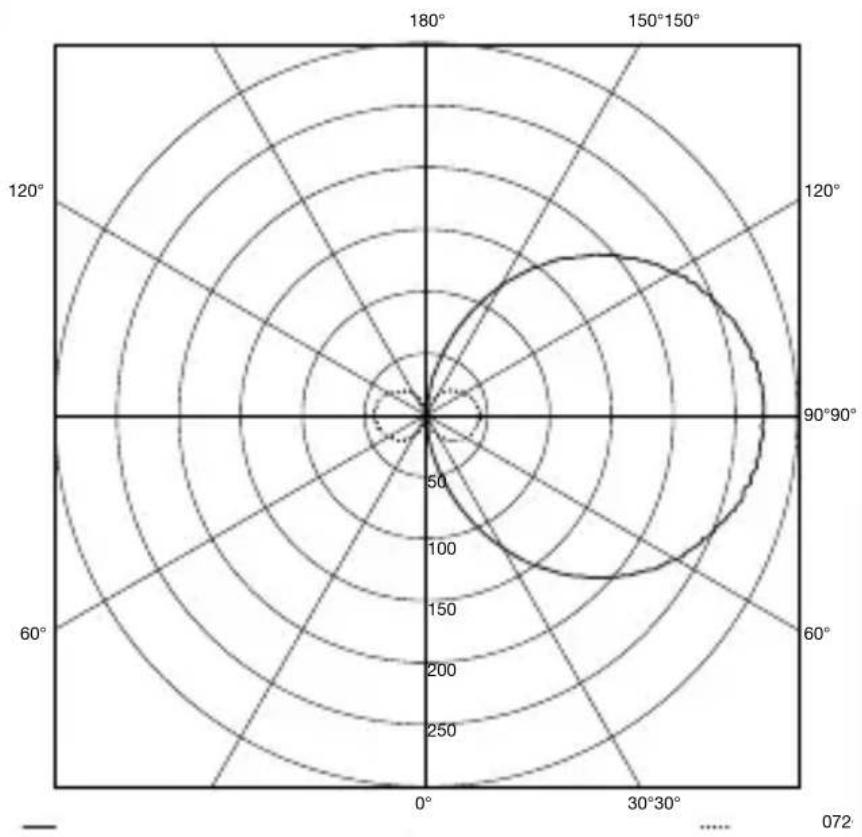

Ljusfördelningskurva

3.8

SE

4. Elektrisk anslutning

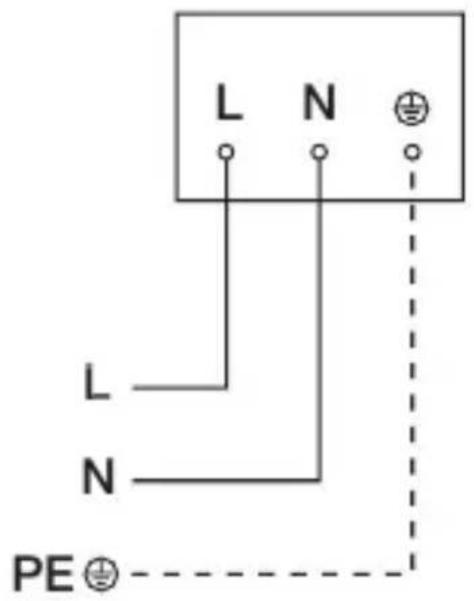

Kopplingsschema armaturer

4.1

I O

Nätledningen består av en 3-ledarkabel:

PE = Skyddsledare (grön / gul)

Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad.

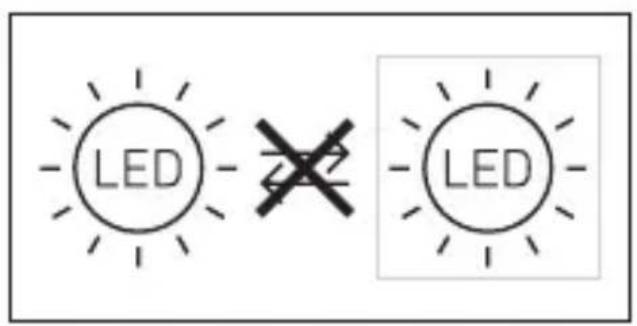

LED till denna armatur kan inte bytas ut. Om det blir nödvändigt, måste hela armaturen bytas ut.

LED LED

5. Montage

Fara p.g.a. elektrisk ström!

Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningarna korrekt.

Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.
• Välj en lämplig monteringsplats.

-Med hänsyn till räckvidden.
-Med hänsyn till rörelsedetekteringen (endast SC).
-Vibrationsfritt.
-Bevakningsområde utan hinder (endast SC).
-Inte i explosionsfarliga miljöer.
-Inte på lättantändliga underlag.
-Se inte in i ljuskällan på nära håll (< 30 cm).
-Avständ minst 50 cm från andra LED-armaturer.

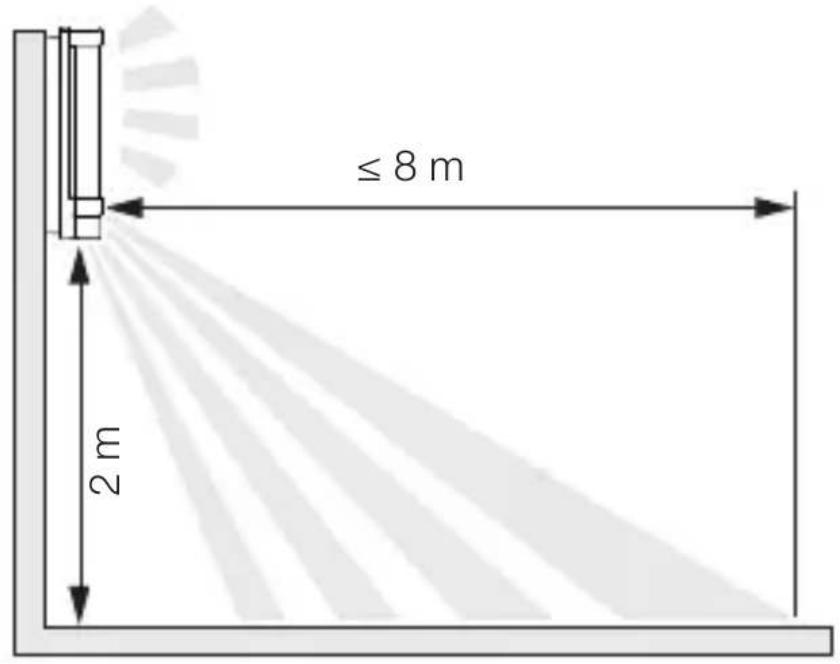

Räckvidd armatur L 270 Digi SC och L 271 Digi SC

5.1

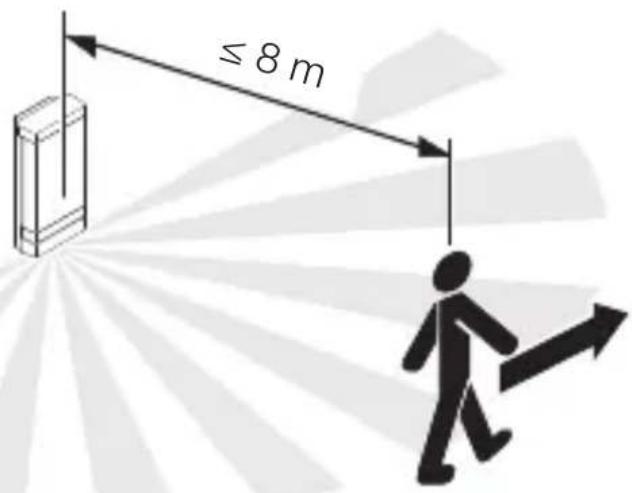

Rörelseregistrering sidledes mot gäriktningen armatur L 270 Digi SC och L 271 Digi SC

5.2

≤ 8 m

SE

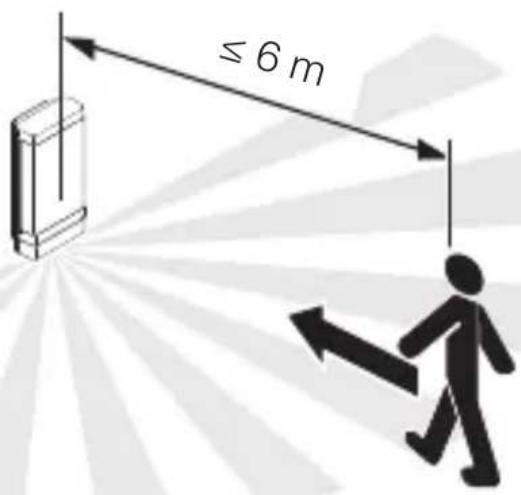

Rörelseregistrering i gåriktningen armatur L 270 Digi SC och L 271 Digi SC

5.3

≤ 6 m

Montageordning

5.4

• Kontrollera att spänningen är frånslagen.
• Skruva av LED-skyddet från väggfästet.

5.5

- Borra hål (∅ 6 mm) och sätt i pluggar.

5.8

• Tryck igenom packningen för nätkabeln.
• Skruva fast väggfästet utan avständshållare vid infälld nätkabel.

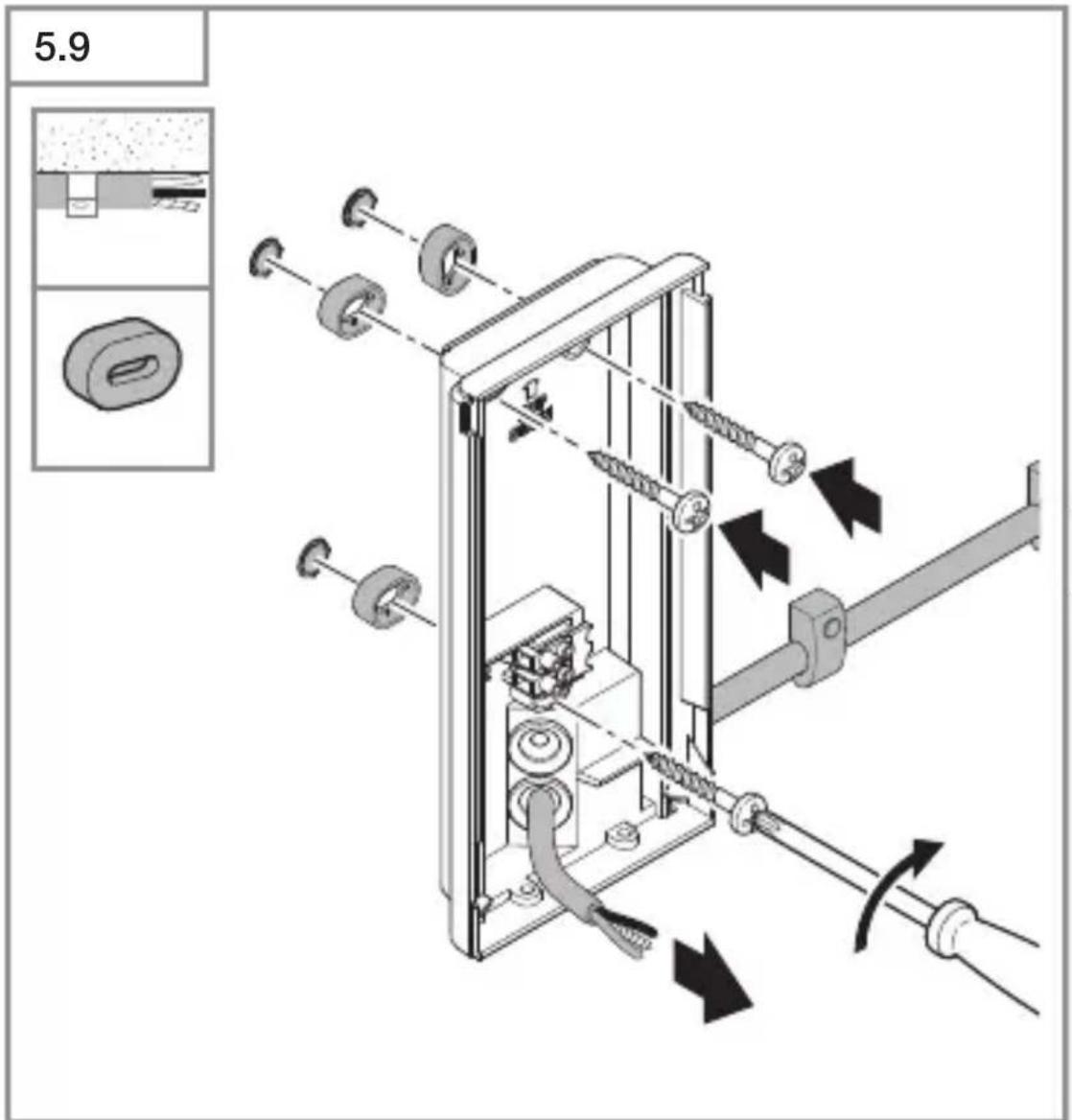

5.9

• Tryck igenom packningen för nätkabeln.
• Skruva fast väggfästet med avständshållare vid utanpåliggande nätkabel.
• Tryck igenom packningen för nätkabeln.
• Skruva fast väggfästet med avständshållare vid utanpåliggande nätkabel.

- Anslut nätkabeln enligt kopplingsschemat.

→"4. Elektrisk anslutning"

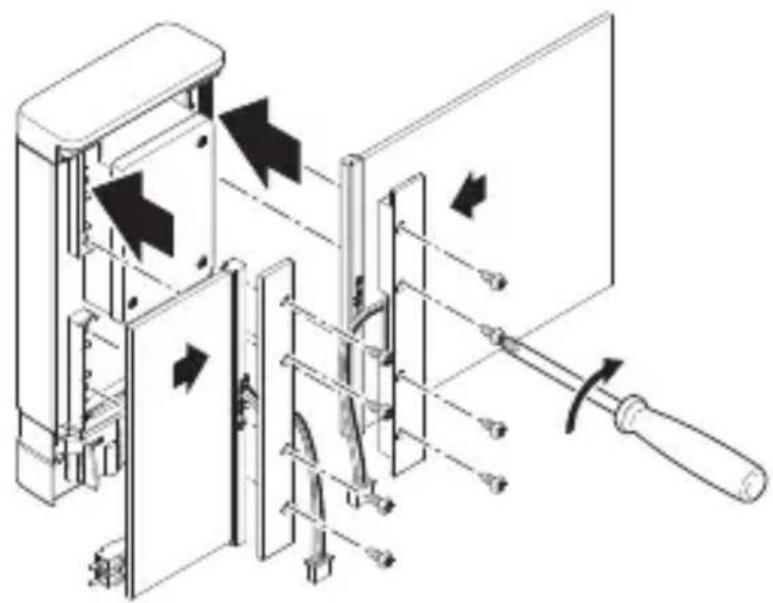

Armatur L 270 Digi SC

5.11

- Sätt in panelerna i armaturhuset. Skruva fast panelfästena.

–Den stora och lilla panelen kan alternativt skruvas fast på båda sidorna.

-Panelerna kan bytas ut.

Armatur L 270 Digi SC

5.12

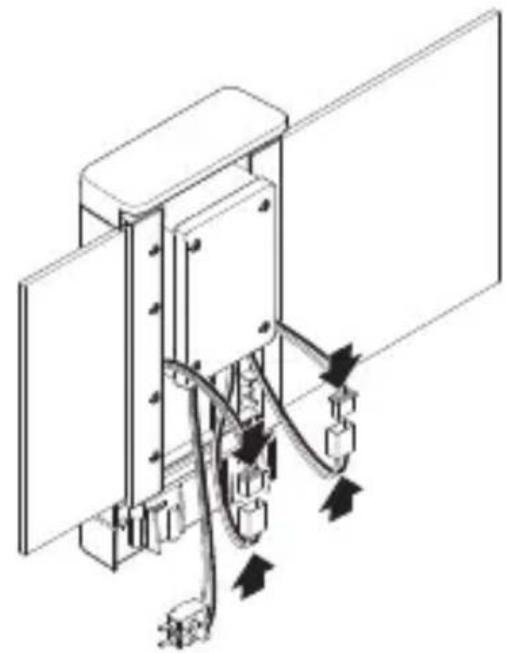

- Sätt ihop anslutningskontakterna till husnummerpanelen.

5.13

- Sätt på anslutningsplinten.

5.14

- Skruva fast LED-skyddet på väggfästet.

5.15

I O

- Slå till spänningen.

Armatur L 270 Digi SC

5.16

6 → 66 66 66 66 → 66 66

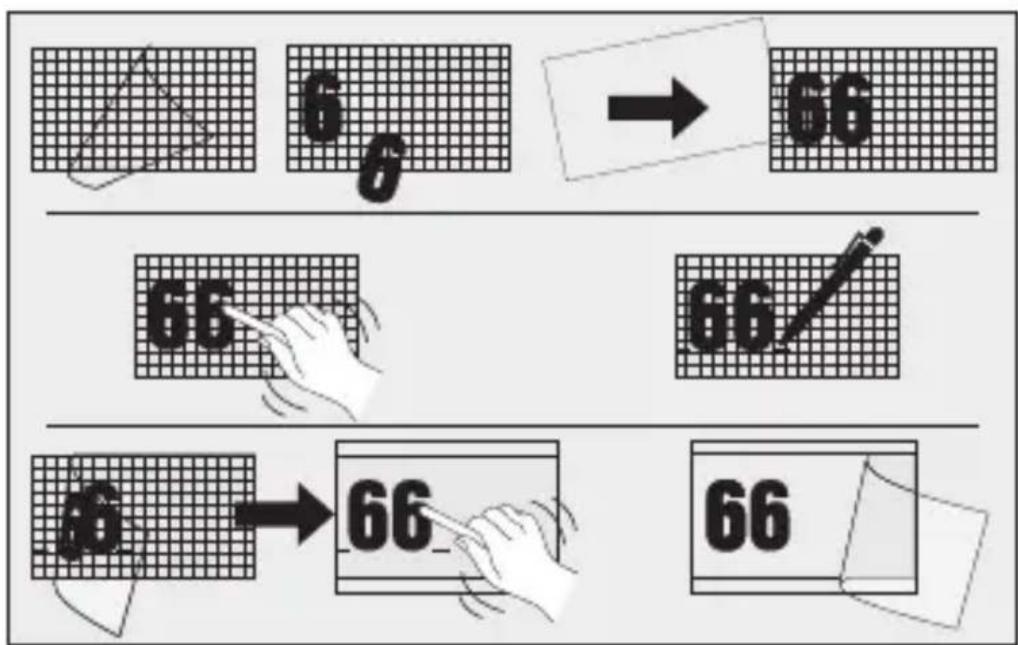

• Klistra fast husnumret från sifferarket.
• Företa inställningarna.

→"6. Funktion"

6. Funktion

Armatur L 270 Digi SC och L 271 Digi SC

Fabriksinställningar (leveranstillständ)

• Inställning av räckvidden: max.
  – Efterlystid normaljus: 10 sek.
  – Efterlystid grundljus: 1 min.
  – Skymningsinställning: 2.000 lux
  – Grundljus dimnivå: 50 %

Fabriksinställningar

• Inställning av räckvidd: 8 m
  – Normalljus efterlystid: 3 min.
  – Grundljus efterlystid: 5 min.
• Skymningsinställning: 500 lux
  – Grundljus dimnivå: 10 %
  – Effektljus: PÅ

Steinel Connect app

För att konfigurera apparaten med smarttelefon eller surfplatta måste STEINEL Connect appen laddas ner från din AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android iOS

Funktioner som kan ställas in med Steinel Connect appen:

– Efterlystid 5 sek – 60 min
- Skymningsinställning 2 – 2.000 lux
- Lux-teach
- Grundljus
- Normalljus
- Mjukstartsfunktion
- Klockslag-teach
- Inställning av räckvidden
- Bluetooth sammankoppling

Efterlystid

Inkopplingsfördröjningen kan steglöst ställas in från ca 5 sekunder till max. 60 minuter. Varje uppfattad rörelse tänder ljuset på nytt.

För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.

Skymningsinställning

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 till 2.000 lux.

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste inställningen vara på dagsljusdrift.

Grundljus

Grundljusets ljusnivå kan ställas in mellan 10 % och 100 %. Grundljuset kan ställas in tids- eller ljusbaserat.

Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid) med maximal effekt (100 %). Därefter går lampan tillbaka till grundljus.

Normalljus

Normalljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Mjukstartsfunktion:

När ljuset tänds ökar ljuset långsamt upp till 100 % (fade in). När ljuset släcks minskar ljuset långsamt till 0 % (fade out). Fade-in- och fade-out-tider kan väljas.

Permanentljus

Permanentljustets parameter kan ställas in via Steinel Connect appen. I den nya appen kan permanentljustet valfritt ställas in till ett bestämt klockslag (klockslag-teach).

Bluetooth sammankoppling (Bluetooth Connect Mesh)

Sensorbrytaren motsvarar Bluetooth Mesh standard. Den kan sammankopplas med alla produkter som motsvarar Bluetooth Mesh standarden. Sensorbrytarens konfigurering sker per Steinel Connect app. Vid den första förbindelsen mellan sensorbrytaren och Steinel Connect appen sparas motsvarande nätverksnyckel på smarttelefonen eller surfplattan. Genom nyckeln är obehörig åtkomst till sensorn utesluten. För åtkomsten via ännu en smarttelefon eller surfplatta måste nätverksnyckeln delas.

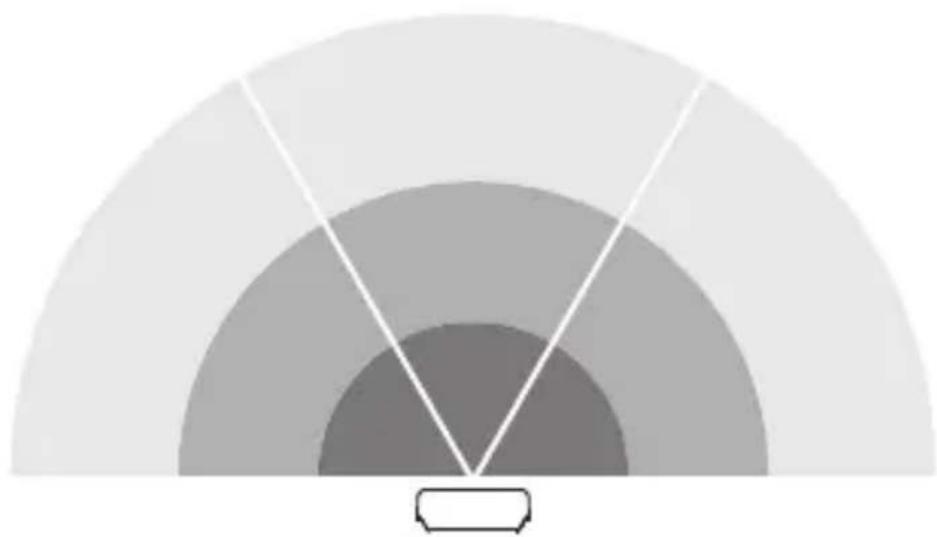

Bevakningsområdets inställning

6.1

Sensorns bevakningsområde är uppdelat i tre zoner:

• Alla tre zonerna kan aktiveras eller avaktiveras var för sig.
  – För alla tre zonerna kan räckvidden ställas in var för sig.

Hänvisning: Vid inställning av bevakningsområdet rekommenderas:

– Att välja den kortaste tiden.
– Att ställa in på dagljustdrift.

7. Underhåll och skötsel

Apparaten är underhållsfri.

Fara p.g.a. elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

- Rengör bara apparaten när den är torr.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på apparaten.

- Rengör den med en lätt fuktad trasa utan rengöringsmedel.

Endast L270:

- Torka bort smuts på panelerna med en mjuk trasa och glasrengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

220V LED

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervär-dig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken – inklusive särskilda skyddsbestämmelser för konsumenterna – och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STE-INEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

• om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
• om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
• om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
• vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

10. Tekniska data

• Mått (H × B × D): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Spänning: 220–240 V, 50/60 Hz
• Systemeffekt (P _on ): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
  – Ljusflöde (360°): L 270 SC: 637 lm L 271 SC / L 271 C: 566 lm
  – Ljusutbyte L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
• Standby sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby nätverk (P _net ): 0,50 W

- Färgtemperatur: 3.000 K (varmvit)

- Färgåtergivningsindex: R_a=82

– Medellång livslängd för beräkningen:

L70B50 vid 25 °C: > 60.000 timmar

– Färgkonsistens SDCM: Startvärde: 3
– Ljusintensitetsfördelning:

– Grundljus: justerbart från 10 – 100 %
- Normaljus: justerbart från 10 – 100 %
– Bevakningsräckvidd*: max. 8 m tangentiell
- Bevakningsvinkel*: 180°
– Efterlystid*: 5 sek–60 min
- Skymningsinställning*: 2–2.000 lux
- Inställning av räckvidden*: 1 - 8 m
- Skyddsklass: IP 44
– Isolationsklass: //
- Slagfasthet: IK 03

- Omgivningstemperatur: -10 till +40 °C

- Energieffektklass: Denna produkt innehåller en ljuskälla i energieffektklass "E".

* För C: bara i kombination med en Bluetooth sensorprodukt.

11. Åtgärdande av störningar

Apparaten utan spänning

– Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.
• Byt ut den defekta säkringen.

- Avbrott i kabel.

- Kontrollera kabeln med spänningsprovare.

- Kortslutning i nätanslutningen.

- Kontrollera anslutningarna.

- Slå till strömbrytaren.

Armaturen tänds inte.

– Felaktig skymningsinställning.

- Ställ in skymningsinställningen på nytt.

– Nätströmbrytare FRÅN.

- Ställ in nätströmbrytaren.

– Säkringen inte påslagen eller defekt.

- Tillkoppla säkringen.

- Byt ut den defekta säkringen.

– Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

- Kontrollera och justera bevakningsområdet.

– Ljuskälla defekt.

- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

– Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.
• Begränsa eller förändra bevakningsområdet vid behov.

Apparaten sätts på oönskat.

– Armaturen inte korrekt monterad.

• Montera armaturen korrekt.

– Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

• Kontrollera området.
• Begränsa eller förändra bevakningsområdet vid behov.

Indhold

Indstilling af overvägningsområde

6.1

Sensorens overvågningsområde er inddelt i tre områder:

- Sett på koblingsklemmen.

5.14

11. Utbedring av feil

- Kortslutning i nettledningen.

- Kontroller koblingene.

– En eventuell ledningsbryter er slått av

- Slå på nettbryteren.

- Permanente bevegelser i dekningsområdet.

- Kontroller dekningsområdet.
