Producttype	LED-buitenlamp met infrarood bewegingsmelder
Merk	Steinel
Model	L 271 Digi SC
Afmetingen (H × B × D)	235 × 116 × 65 mm
Gewicht	Ongeveer 1 kg (schatting)
Voeding	220–240 V, 50/60 Hz
Opgenomen vermogen	6,60 W
Lichtstroom	566 lm
Lichtefficiëntie	85 lm/W
Kleurtemperatuur	3.000 K (warm wit)
Kleurweergave-index (CRI)	Ra = 82
Gemiddelde levensduur	L70B50 bij 25 °C: > 60.000 h
Detectiehoek	180°
Detectiebereik	Max. 8 m (tangentieel), instelbaar van 1 tot 8 m
Instelbare uitschakelvertraging	Van 5 sec tot 60 min
Instelbare drempelwaarde	Van 2 tot 2.000 lx
Beschermingsgraad	IP44
Schokbestendigheid	IK03
Gebruikstemperatuur	Van -10 tot +40 °C
Beschermingsklasse	II (dubbele isolatie)
Detectortype	Passief infrarood (PIR)
Communicatietechnologie	Bluetooth mesh
Oriëntatielichtfunctie	Ja, instelbaar van 10 tot 100%
Dimbaar	Ja (hoofdverlichting en oriëntatielicht instelbaar van 10 tot 100%)
Zachte inschakelfunctie	Ja (fade in / fade out instelbaar)
Bedieningsapp	STEINEL Connect (iOS/Android)
Fabrieksgarantie	3 jaar
Recycling	Niet bij het huishoudelijk afval; verplichte gescheiden inzameling

Veelgestelde vragen - L 271 Digi SC STEINEL

Wat is het detectiebereik van de Steinel L 271 Digi SC?

Het maximale detectiebereik is 8 meter in tangentiële richting. Het is instelbaar van 1 tot 8 meter via de STEINEL Connect-app.

Kan ik de LED vervangen als deze defect raakt?

Nee, de LED is niet vervangbaar. Bij een defect moet het gehele apparaat worden vervangen.

Hoe stel ik de gevoeligheid van de detector in?

De gevoeligheid (bereik) wordt ingesteld via de STEINEL Connect-app. U kunt de drie detectiezones afzonderlijk in- of uitschakelen en het bereik van elke zone instellen.

Wat is het stroomverbruik in stand-by van het apparaat?

Het stroomverbruik in stand-by is 0,50 W (stand-by modus detector en netwerk).

Kan de L 271 Digi SC worden verbonden met andere armaturen?

Ja, dankzij de Bluetooth mesh-technologie kunnen meerdere compatibele armaturen worden verbonden en bediend via de STEINEL Connect-app.

Hoe reinig ik het apparaat?

Reinig het apparaat alleen droog met een zachte doek. Gebruik geen reinigingsmiddelen of water om elektrocutiegevaar te voorkomen.

Wat is de IP-beschermingsgraad van dit armatuur?

De beschermingsgraad is IP44, waardoor het bestand is tegen spatwater en geschikt voor buitengebruik.

Hoe installeer ik de L 271 Digi SC correct?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de stroom uit voordat u begint. Bevestig de wandsteun, sluit de kabels aan (L, N, PE) volgens het schema en schroef vervolgens de LED-afdekking vast. Zorg ervoor dat het apparaat schokvrij is gemonteerd en op meer dan 50 cm afstand van andere LED-armaturen.

Wat is de gemiddelde levensduur van de LED?

De gemiddelde levensduur is meer dan 60.000 uur (L70B50 bij 25 °C).

Wat te doen als de detector onbedoeld inschakelt?

Controleer of het apparaat stevig is gemonteerd en of er geen warmtebronnen (dieren, voertuigen) in het detectiegebied aanwezig zijn. Verklein het bereik of pas de zones aan via de STEINEL Connect-app.

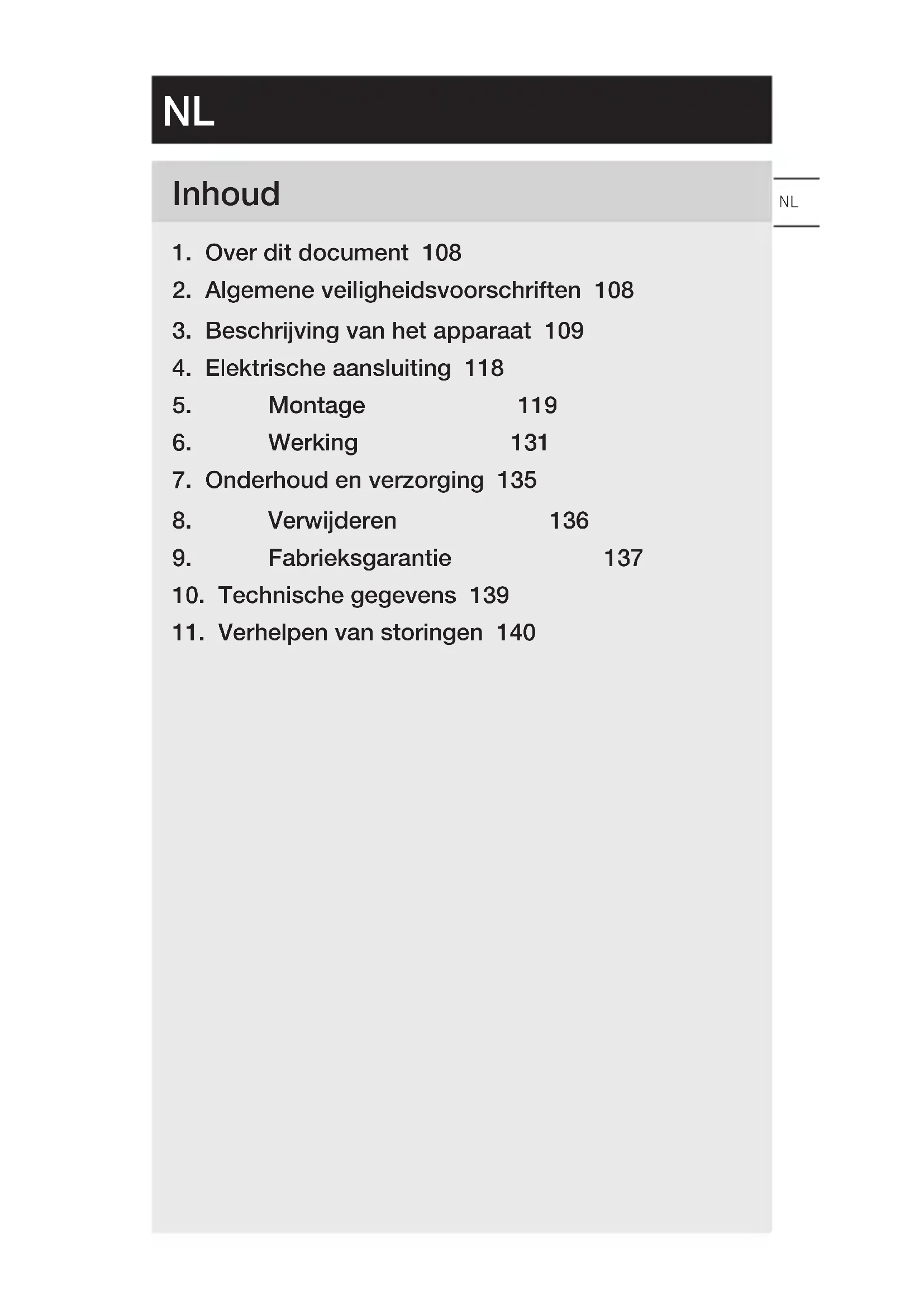

GEBRUIKSAANWIJZING L 271 Digi SC STEINEL

1. Over dit document 108
2. Algemene veiligheidsvoorschriften 108
3. Beschrijving van het apparaat 109
4. Elektrische aansluiting 118
5. Montage 119
6. Werking 131
7. Onderhoud en verzorging 135
8. Verwijderen 136
9. Fabrieksgarantie 137
10. Technische gegevens 139
11. Verhelpen van storingen 140

1. Over dit document

• Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang zijn voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor risico's door water!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiks- aanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd, kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

• De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. Beschrijving van het apparaat

Gebruik volgens de voorschriften Lamp L 270 Digi SC

• Led-lamp met infrarood-bewegingssensor en verwisselbare, verlichte huisnummerplaten.
  – Wandmontage buiten.
  – Lampen zijn koppelbaar via Bluetooth Mesh standaard.
• Bediening met de Steinel Connect app.

Gebruik volgens de voorschriften Lamp L 271 Digi SC

• Led-lamp met infrarood-bewegingssensor.
  – Wandmontage buiten.
• Lampen zijn koppelbaar via Bluetooth Mesh standaard.
• Bediening met de Steinel Connect app.

Gebruik volgens de voorschriften Lamp L 271 Digi C

• Led-lamp.
  – Wandmontage buiten.
• Lampen zijn koppelbaar via Bluetooth Mesh standaard.
• Bediening met de Steinel Connect app.

Functieprincipe bewegingssensor

Het functieprincipe heeft betrekking op de sensorvariant (SC) of de manuele variant (C) in combinatie met een Bluetooth sensorproduct.

• De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren). De zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch in.
• De veiligste bewegingsregistratie ontstaat bij apparaatmontage zijdelings op de looprichting.
• Het bereik van de bewegingsregistratie is beperkt als er recht op de sensor af gelopen wordt.
• Door hindernissen (bijv. bomen, muren of ruiten) kan de bewegingsregistratie gehinderd worden of zelfs onmogelijk zijn.
• Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen.

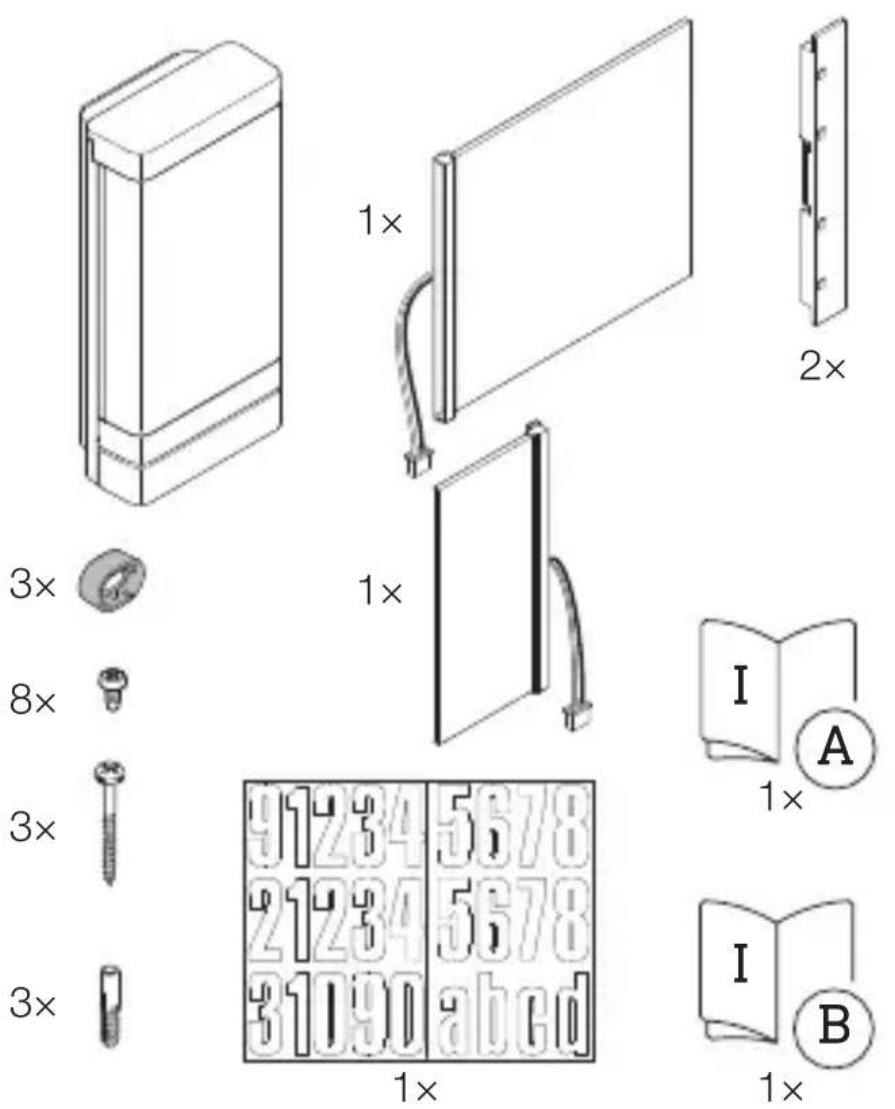

Bij de levering inbegrepen lamp L 270 Digi SC

3.1

• 1 Led-lamp met infrarood-bewegingssensor
• 1 Grote verlichte plaat
• 1 Kleine verlichte plaat
• 2 Plaathouders
• 3 Afstandshouders
• 8 Schroeven voor de montage van de plaat
  -3 Schroeven voor de montage van de lamp
• 3 Pluggen
• 1 Stickervel met huisnummers
• 1 Veiligheidsinformatieblad (A)
• 1 Quick-Start (B)

Bij de levering inbegrepen lamp L 271 Digi SC

3.2

• 1 Led-lamp met infrarood-bewegingssensor
• 3 Afstandshouders
• 3 Schroeven
• 3 Pluggen
• 1 Veiligheidsinformatieblad (A)
• 1 Quick-Start (B)

Bij de levering inbegrepen lamp L 271 Digi C

3.3

• 1Led-lamp
• 3 Afstandshouders
• 3 Schroeven
• 3 Pluggen
• 1 Veiligheidsinformatieblad (A)
• 1 Quick-Start (B)

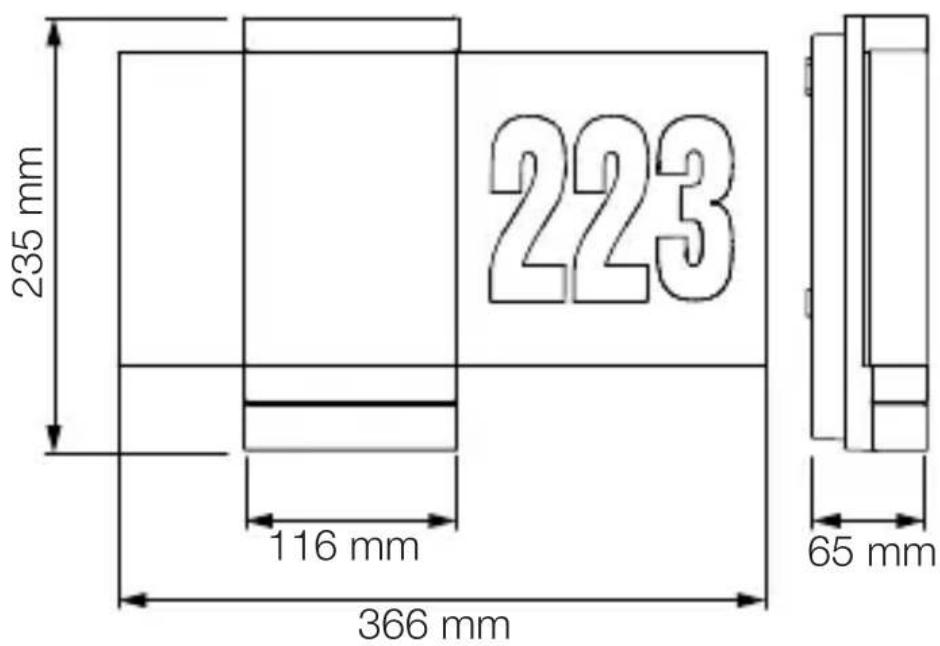

Productafmetingen lamp L 270 Digi SC

3.4

235 mm 223 116 mm 366 mm 65 mm

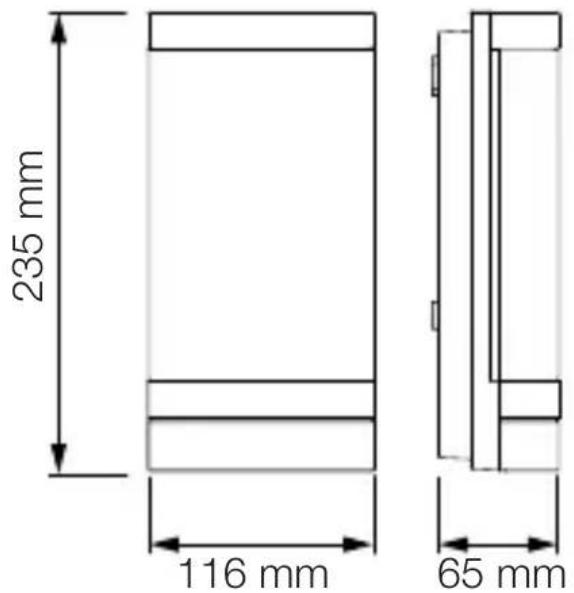

Productafmetingen

lampen L 271 Digi SC en L 271 Digi C

3.5

235 mm 116 mm 65 mm

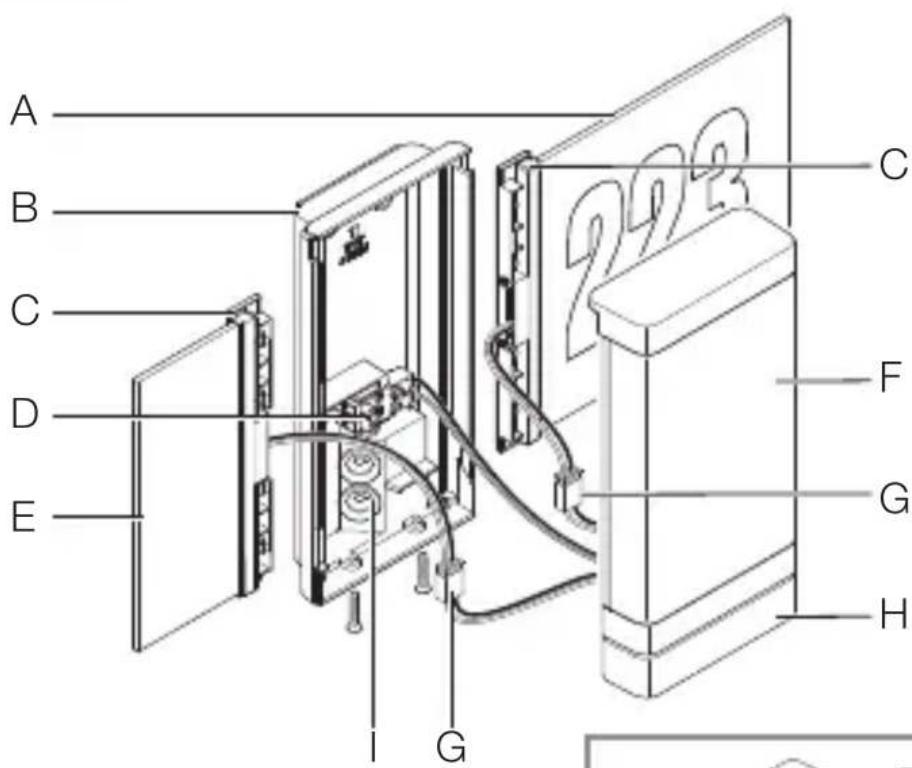

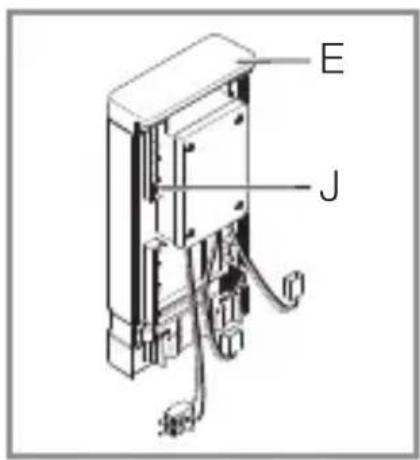

Apparaatoverzicht lamp L 270 Digi SC

3.6

A B C D E G F G H 2023

E J

A Verlichte huisnummerplaat
B Wandhouder
C Plaathouder
D Aansluitklem
E Verlichte plaat
F Led-afdekking
G Verbindingsstekker
H Sensorunit
I Afdichtstopje
J Onderstel (in de Led-afdekking)

Apparaatoverzicht

lampen L 271 Digi SC en L 271 Digi C

3.7

A B C D E

A Wandhouder
B Aansluitklem
C Led-afdekking
D Afdichtstopje
E Sensorunit (alleen SC)

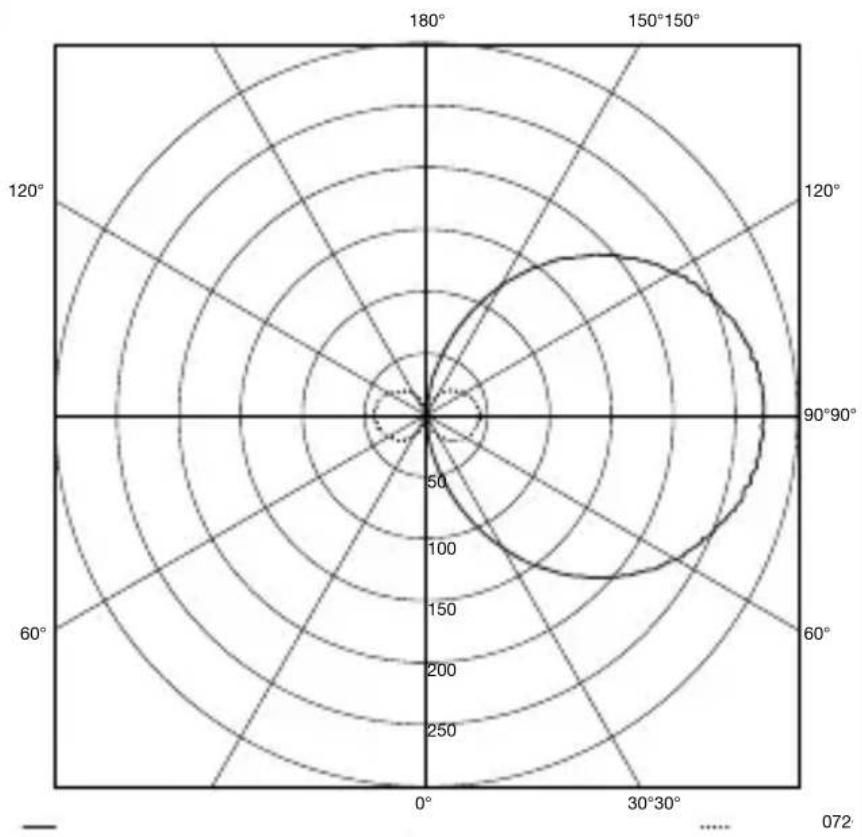

Lichtverdelingscurve

3.8

NL

4. Elektrische aansluiting

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

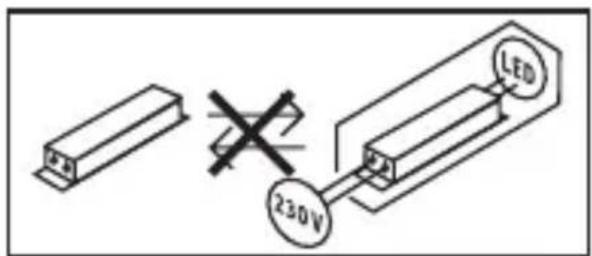

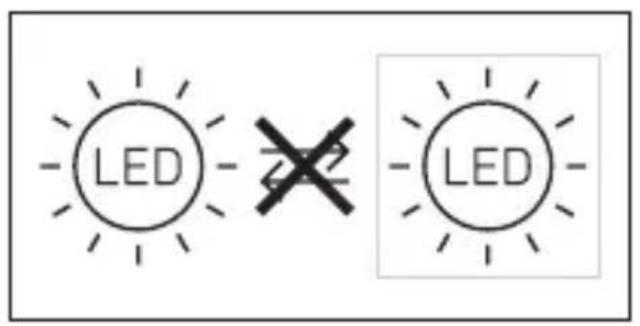

De led-lichtbron van deze lamp kan niet worden vervangen. Indien nodig moet de complete lamp worden vervangen.

LED LED

5. Montage

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.
  • Aansluitkabels correct verbinden.

Montagevoorbereiding

- Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.

- Geschikte montageplaats kiezen.

-Houd rekening met het bereik.
-Houd rekening met de bewegingsregistratie (alleen SC).
-Trillingsvrij.
-Registratiebereik vrij van hindernissen (alleen SC).
–Niet in een explosieve omgeving monteren.
–Niet op licht ontvlambare oppervlakken monteren.
–Niet vanaf korte afstand in de lichtbron kunnen kijken (< 30 cm).
-Minimaal 50 cm van andere led-lampen verwijderd.

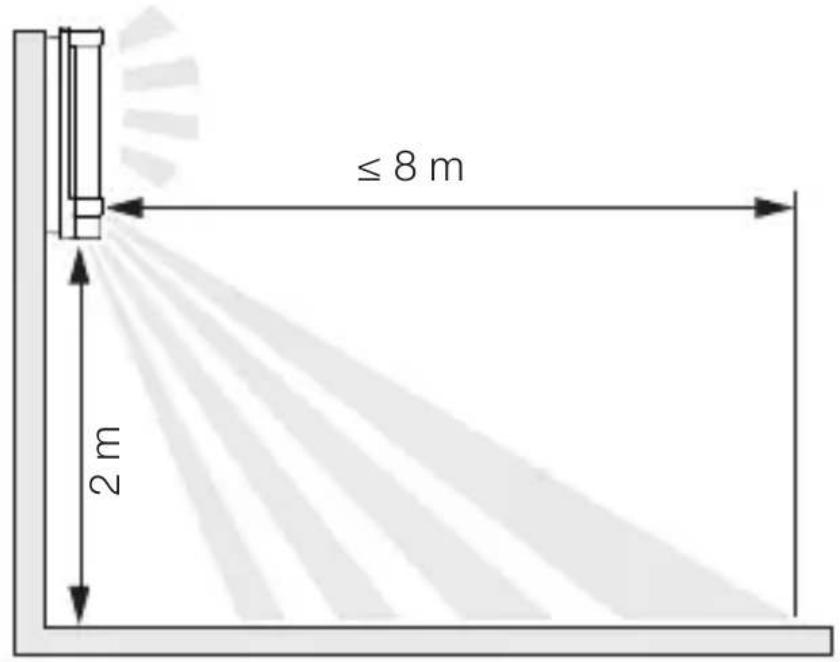

Reikwijdte lampen L 270 Digi SC en L 271 Digi SC

5.1

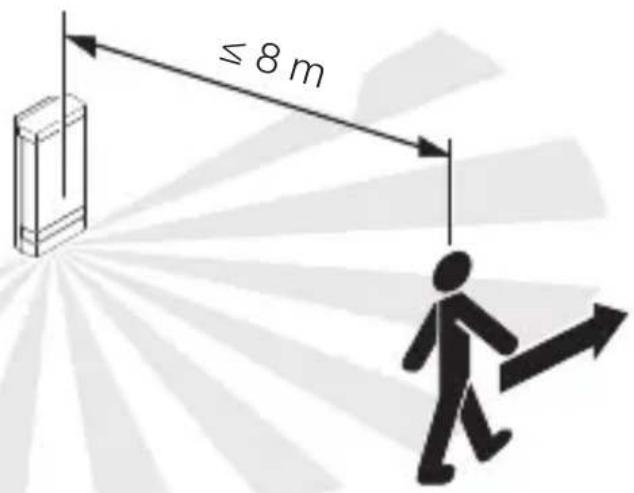

Bewegingsregistratie zijdelings op de looprichting lampen L 270 Digi SC en L 271 Digi SC

5.2

≤ 8 m

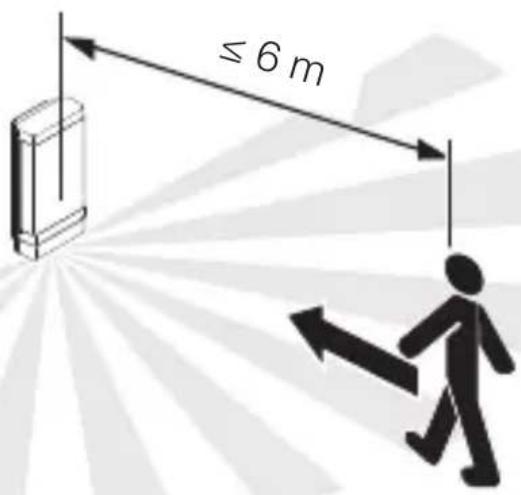

Bewegingsregistratie in de looprichting lampen L 270 Digi SC en L 271 Digi SC

5.3

≤ 6 m

NL

Montagestappen

5.4

• Controleer of de spanningstoevoer is uitgeschakeld.
• Led-afdekking losschroeven van de wandhouder.

5.5

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouder bij leidingen in de muur zonder afstandhouder vastschroeven.

5.9

NL

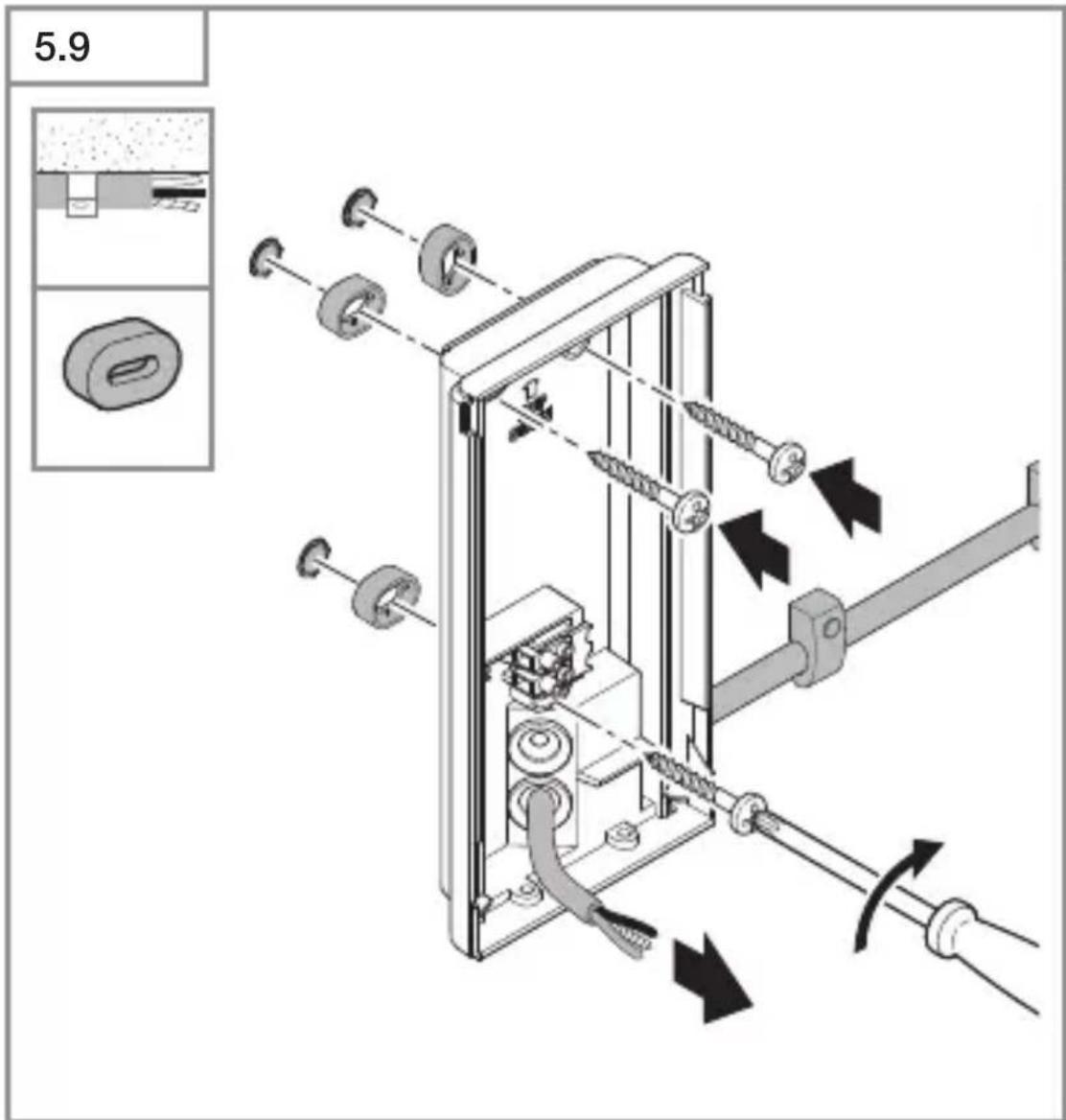

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouder bij leidingen op de muur met afstandhouder vastschroeven.

5.10

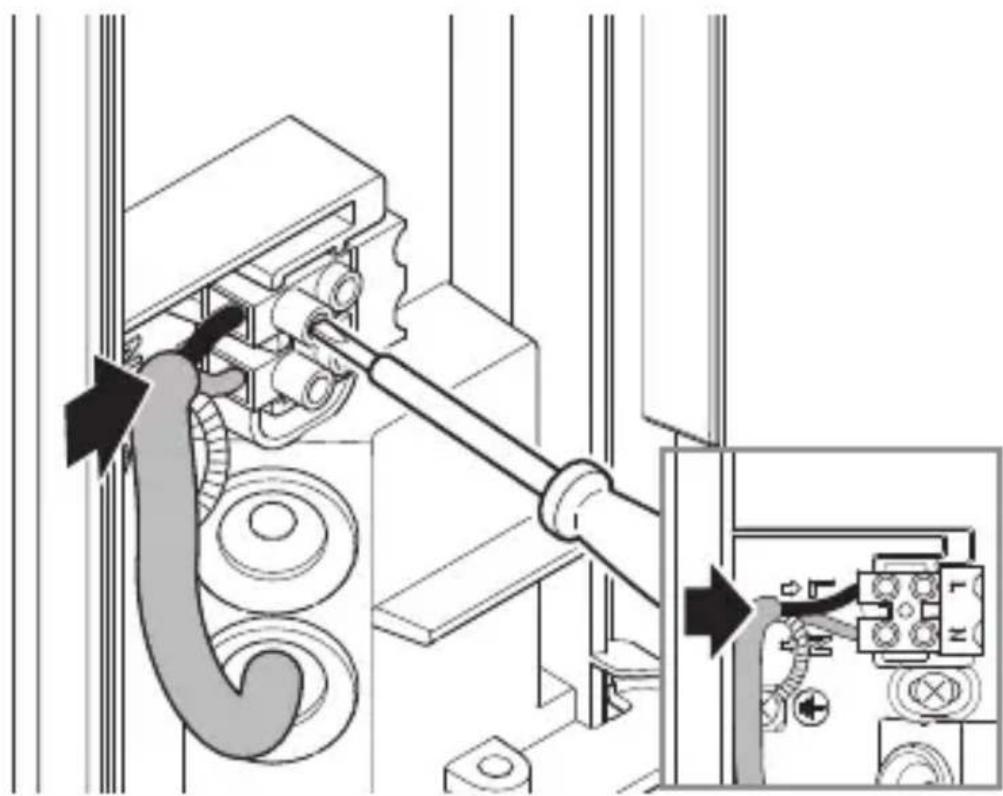

- Stroomtoevoer volgens schakelschema aansluiten.

→“4. Elektrische aansluiting”

Lamp L 270 Digi SC

5.11

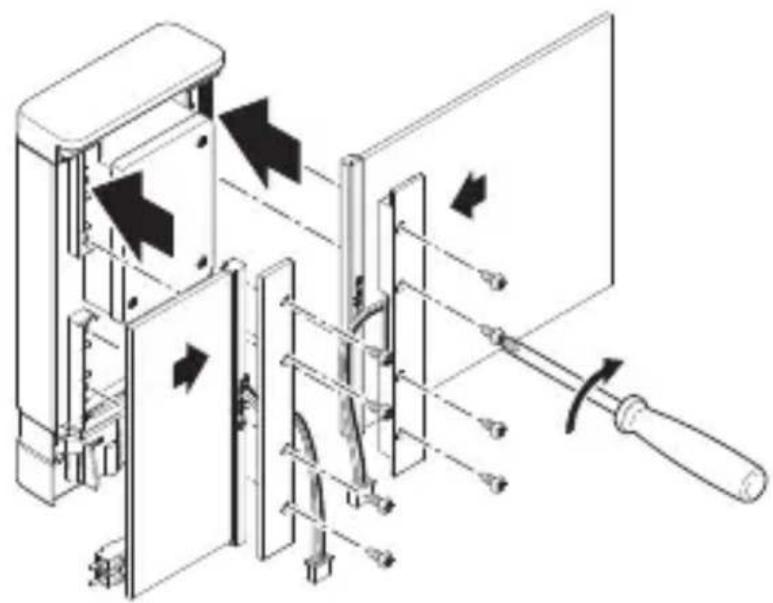

- Plaats de platen in het chassis. Plaathouder vastschroeven.

-De grote en kleine plaat kunnen alternatief aan beide zijden worden vastgeschroefd.

-De platen kunnen worden gewisseld.

Lamp L 270 Digi SC

5.12

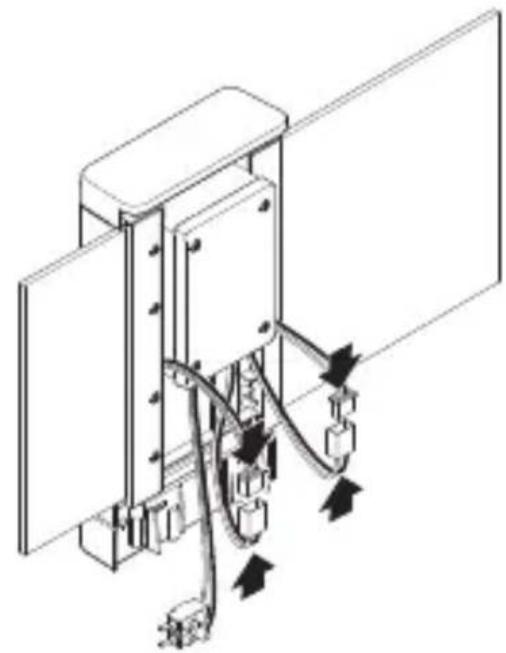

- Verbindingsstekker voor huisnummerplaten verbinden.

5.13

• Aansluitklem plaatsen.

5.14

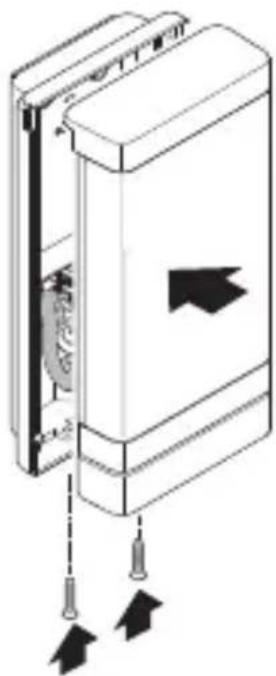

• Led-afdekking op wandhouder schroeven.

5.15

I O

- Stroomtoevoer inschakelen.

Lamp L 270 Digi SC

5.16

6 → 66 66 66 66 → 66 66

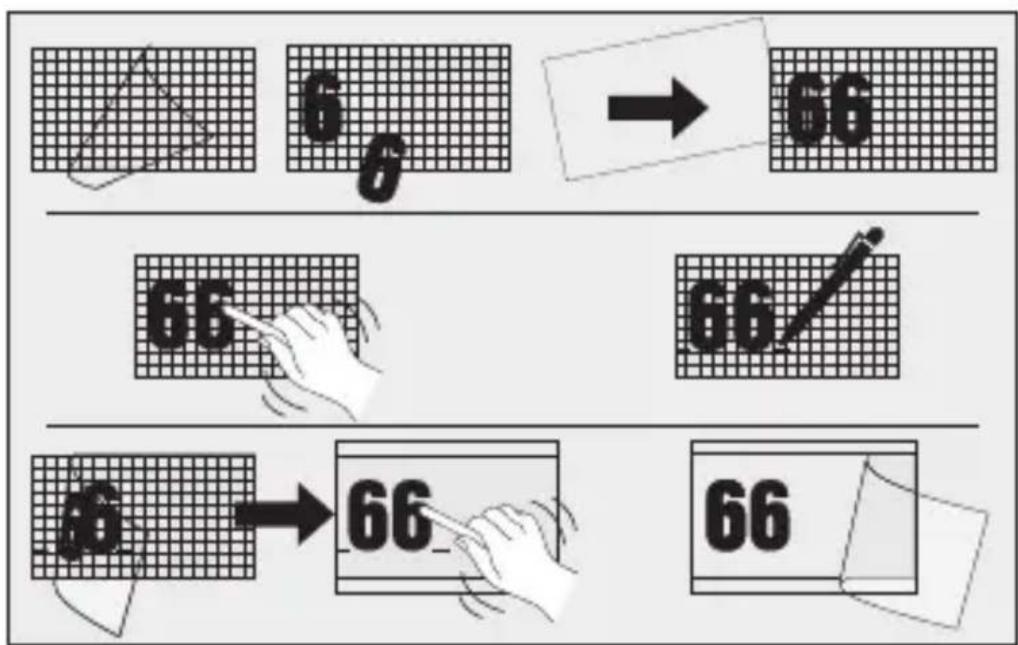

• Huisnummers van stickervel opplakken.
• Instellingen uitvoeren.

→“6. Werking”

6. Werking

Lampen L 270 Digi SC en L 271 Digi SC

Fabrieksinstellingen (toestand bij levering)

– Reikwijdte-instelling: max.
– Tijdinstelling hoofdlicht: 10 sec.
– Tijdinstelling basislicht: 1 min.
- Schemerinstelling: 2.000 lux
– Basislicht dimniveau: 50 %

Fabrieksinstellingen

– Reikwijdte-instelling: 8 m
– Nalooptijd hoofdlicht: 3 min.
– Nalooptijd basislicht: 5 min.
- Schemerinstelling: 500 lux
– Basislicht dimniveau: 10 %
- Effectlicht: AAN

Steinel Connect app

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect app uit de AppStore worden gedownload. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android iOS

Functies die met de Steinel Connect app kunnen worden ingesteld:

– Tijdinstelling 5 sec. – 60 min.
- Schemerinstelling 2 – 2.000 lux
- Lux-teach
- Basislicht
- Hoofdlicht
- Soft-lightstartfunctie
- Tijd-teach
– Reikwijdte-instelling
- Bluetooth-koppeling

Tijdinstelling

De uitschakelvertraging kan traploos worden ingesteld van ca. 5 seconden tot max. 60 minuten. Elke geregistreerde beweging schakelt het licht opnieuw in.

Bij het instellen van het registratiebereik en voor de functie- test wordt geadviseerd om de kortste tijd in te stellen.

Schemerinstelling

De drempelwaarde (schemering) kan traploos van ca. 2–2.000 lux worden ingesteld.

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet daglichtstand gekozen zijn.

Basislicht

De lichtsterkte van het basislicht kan tussen 10 % en 100 % worden ingesteld.

Het basislicht kan op basis van tijd of lichtsterkte worden ingesteld.

Bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd) naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp weer terug naar het basislicht.

Hoofdlicht

De lichtsterkte van het hoofdlicht kan tussen 10 % en 100 % worden ingesteld.

Soft-lightstartfunctie:

Bij inschakeling wordt de lichtsterkte langzaam verhoogd naar 100 % (fade in).

Bij het uitschakelen wordt de lichtsterkte langzaam gedimd naar 0 % (fade out).

De tijden voor fade-in en fade-out kunnen worden ingesteld.

Permanente verlichting

De parameters voor permanente verlichting kunnen met de Steinel Connect app worden ingesteld.

In de nieuwe app kan de permanente verlichting tot een bepaald tijdstip worden ingesteld (tijd-teach).

Bluetooth-koppeling (Bluetooth Connect Mesh)

De sensorschakelaar voldoet aan de Bluetooth Mesh standaard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh standaard voldoen.

Het configureren van de sensorschakelaar wordt met de Steinel Connect app uitgevoerd. Bij de eerste verbinding tussen sensorschakelaar en Steinel Connect App worden de bijbehorende netwerksleutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoegden toegang krijgen tot de sensor.

Om met een extra smartphone of tablet toegang te krijgen, moet de netwerksleutel worden gedeeld.

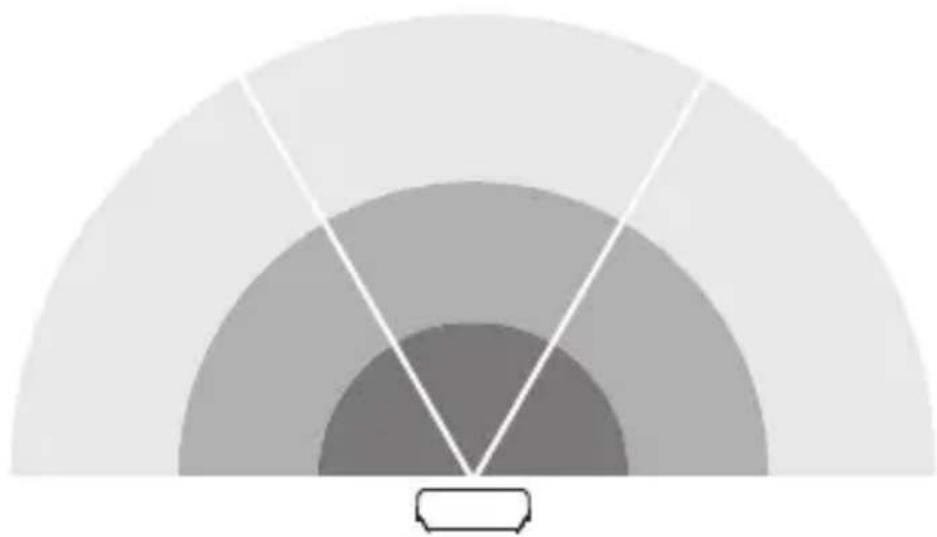

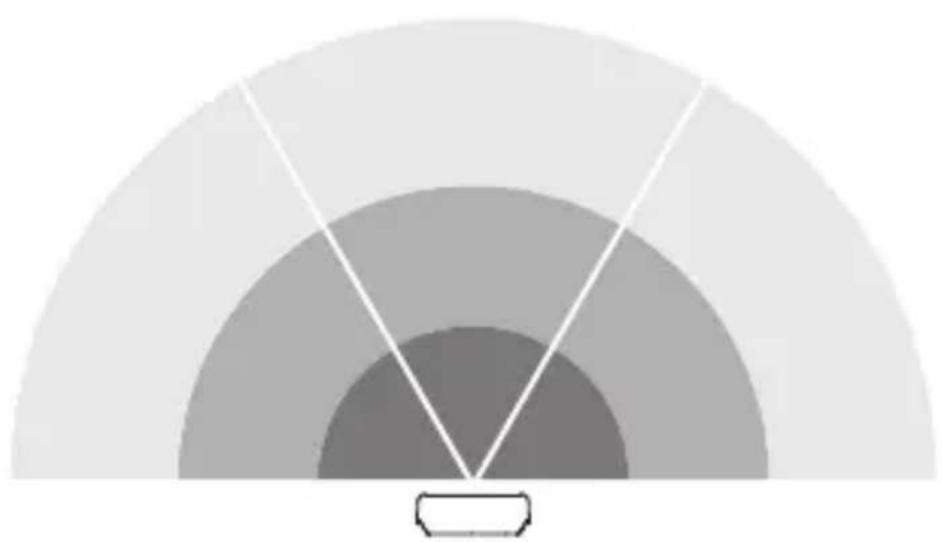

Registratiebereik instellen

6.1

Het registratiebereik van de sensor is opgedeeld in drie bereiken:

• Alle drie de bereiken kunnen afzonderlijk geactiveerd en gedeactiveerd worden.
• Voor ieder bereik kan de reikwijdte afzonderlijk worden ingesteld.

Opmerking: Er wordt geadviseerd om bij de instelling van het registratiebereik:

• de kortste tijd te kiezen.
  – daglichtstand in te stellen.

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel.

Alleen L270:

- Veeg vuil op de platen af met een zachte doek en glasreiniger.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
  – bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

- Gemiddelde levensduur: L70B50 bij 25°C: >60.000 uur.

- Kleurconsistentie SDCM:

beginwaarde: 3

– Lichtsterkteverdeling:

– Basislicht: instelbaar van 10 – 100 %
– Hoofdlicht: instelbaar van 10 – 100 %

- Registratiereikwijdte*: max. 8 m tangentiaal

• Registratiehoek*:
  180°
  – Tijdinstelling*: 5 sec. – 60 min.
• Schemerinstelling*: 2 - 2.000 lux
• Reikwijdte-instelling*: 1 - 8 m
• Bescherming: IP 44
  – Veiligheidsklasse: //
  – Slagvastheid: IK 03
• Omgevingstemperatuur: -10 tot +40°C
  – Energieklasse: dit product heeft een lichtbron met energieklasse “E”.

* Voor C: alleen in combinatie met een Bluetooth-sensor-product

11. Verhelpen van storingen

Apparaat zonder spanning.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
- Defecte zekering vervangen.

- Kabel onderbroken.

- Kabel testen met spanningstester.

- Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren.

- Eventueel aanwezige netschakelaar uit.

- Netschakelaar inschakelen.

De lamp schakelt niet in.

- Schemerinstelling verkeerd gekozen.

- Schemerinstelling opnieuw instellen.

- Netschakelaar UIT.

- Netschakelaar instellen.

– Zekering niet ingeschakeld of defect.

- Zekering inschakelen.

- Defecte zekering vervangen.

- Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te klein of niet correct.

- Registratiebereik controleren en aanpassen.

– Lichtbron defect.

- De lichtbron kan niet worden vervangen. Het complete apparaat vervangen.

De lamp schakelt niet uit.

- Permanente beweging in het registratiebereik.

• Registratiebereik controleren.
• Indien nodig het registratiebereik verkleinen of veranderen.

Het apparaat schakelt ongewenst aan.

- Apparaat niet veilig voor bewegingen gemonteerd.

- Apparaat stevig monteren.

- Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).

- Bereik controleren.

- Indien nodig het registratiebereik verkleinen of veranderen.

IT

Indice

PE = Conductor de protectie (verde / galben)

Reglarea zonei de detectie

6.1

– Unghi de detectie*: 180°

- Temporizare*: 5 s - 60 min

– Tip de protectie: IP 44

– Clasă de protectie: //

lestatiet uztveres lauku

6.1

– Triecienstiprība: IK 03

- lestatiet tīkla slēdzi.
