NAUDOJIMO INSTRUKCIJA My L 40 SC STEINEL

1. Apie ši dokumentą 674
2. Bendrieji saugos nurodymai 674
3. Prietaiso aprašymas 675
4. Elektros jungtis 682
5. Montavimas 683
6. Veikimas 693
7. Priežiūra ir techninė priežiūra 699
8. Šalinimas 699
9. Atitikties deklaracija 700
10. Gamintojo garantija 700
11. Techniniai duomenys 701
12. Trikčių šalinimas 702

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie elektros pavojų!

Įspėjimas apie vandens keliamą pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilaikymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

– Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

- Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.

– Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Naudokite tik originalias atsargines dalis.
• Remonta gali atlikti tik specializuotos jmonès.

3. Prietaiso aprašymas

L 40 SC, L 42 SC naudojimas pagal paskirtj

– Sensorinis LED šviestuvas su judesio sensoriumi.
- Montavimas prie sienos.
– Patalpose ir lauke.

L 40 C, L 42 C naudojimas pagal paskirtj

• LED diodas.
• Montavimas prie sienos.
  – Patalpose ir lauke.

L 40 SC, L 42 SC veikimo principas

– Sensoriniame LED šviestuve yra infraraudonųjų spindulių judesio sensorius, kuris gali būti nustatomas tik „Bluetooth“ ryšiu

L 40 C, L 42 C veikimo principas

C variantai gali būti sujungti su kitais sensoriais naudojantis „Bluetooth“, kad būtų galima išplėsti jautrumo zoną. Jie siunčia užfiksuotus signalus (buvimo vietą ir ryškumą) per „Bluetooth“. Valdymas vyksta tinklo sensoriuje su kitomis sąsajomis.

Tiekiamas komplektas

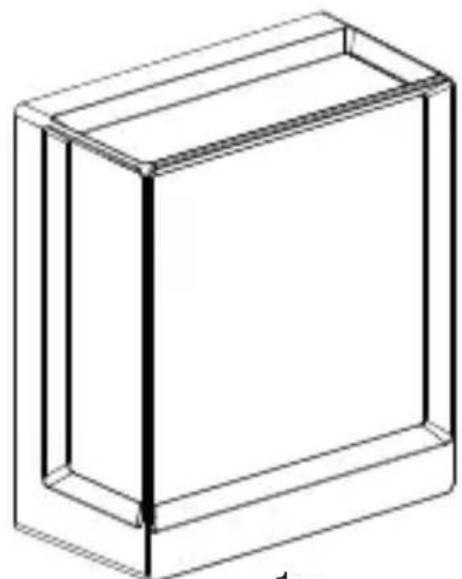

3.1 L 40 C, L 42 C

• 1 LED diodas
• 3 distanciniai laikikliai
• 3 sieniniai kištukai
• 3 varžtai
• 1 saugos duomenų lapas (A)
• 1 greitojo paleidimo vadovas (B)

3.2 L 40 SC, L 42 SC

• 1 LED diodas
• 3 dengiamieji spaustukai
  -3 distanciniai laikikliai
• 3 sieniniai kištukai
• 3 varžtai
• 1 saugos duomenų lapas (A)
• 1 greitojo paleidimo vadovas (B)

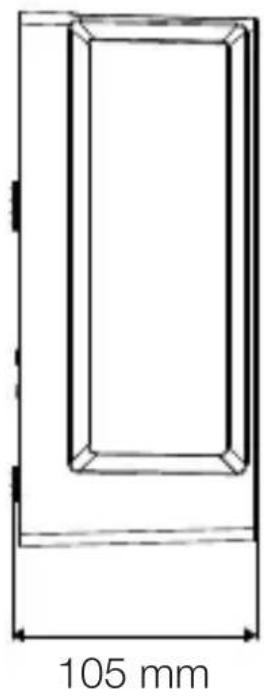

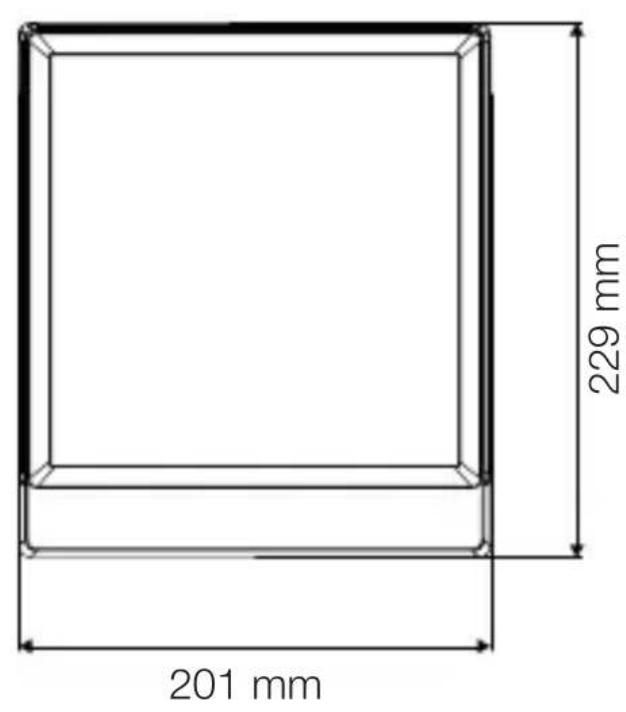

Gaminio matmenys

3.3 L 40 C

201 mm 229 mm

A Gnybtai
B Šviestuvas

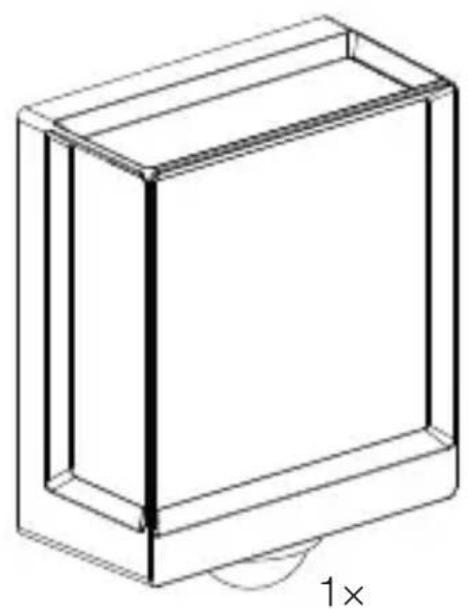

3.8 L 40 SC, L 42 SC

A B C

A Gnybtai

B Šviestuvas

C Sensorius

Šviesos pasiskirstymo kreivė
3.9

LT

4. Elektros jungtis

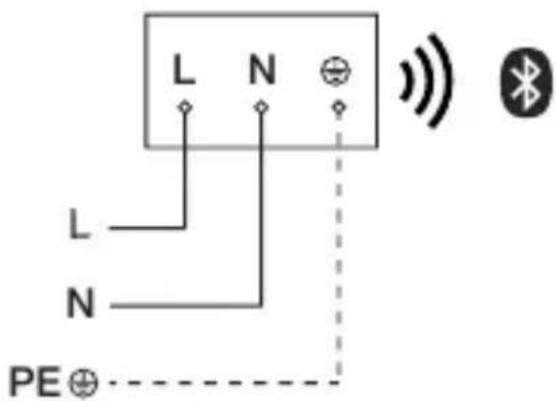

Sujungimo schema

4.1

I O

Maitinimo tinklo prijungimo kabelis yra 3 gyslų

L = fazė (dažniausiai juodas, rudas arba pilkas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

Šviestuvą taip pat galima prijungti prie elektros tinklo jungiklio, jei užtikrinama, kad tinklo jungiklis bus nuolat jungtas.

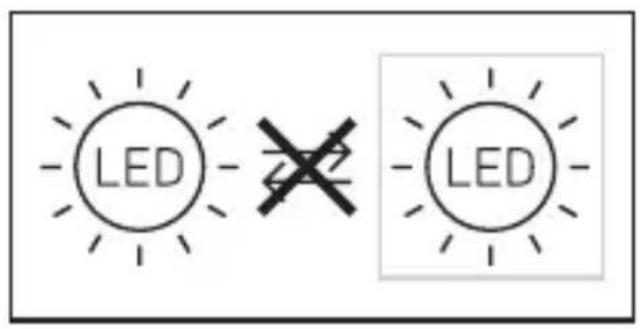

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

LED LED

5. Montavimas

Elektros srovė kelia pavoju!

Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekimą.
• Įtampos indikatoriumi patikrinkite, ar nėra Įtampos.
• Isitikinkite, kad elektros energijos tiekimas nutrauktas.

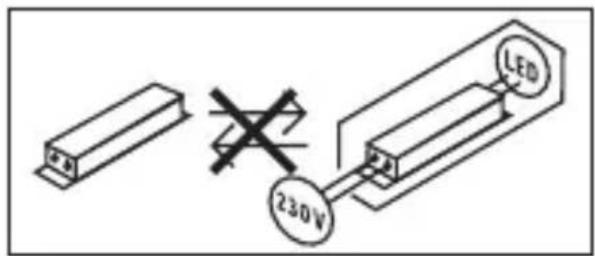

Turtinių nuostolių pavojus!

Jungiamujų laidų sukeitimas gali sukelti trumpajį jungimą.

• Identifikuokite jungiamuosius laidus.
  • Tinkamai prijunkite jungiamuosius laidus.

Pasiruošimas montavimui

- Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.

• Pasirinkite montavimo vieta.

–Atsižvelkite i jautrumo zonos ilgi.
-Atsižvelkite i judėjimo aptikimą.
-Be vibracijos.
-Be kliūčių jautrumo zonoje.
-Ne potencialiai sprogioje zonoje.
-Ne ant lengvai užsidegančių paviršių.
-Nežiūrėkite i šviesos šaltinį iš nedidelio atstumo (< 30 cm).
-Palikite bent 50 cm atstuma iki kitu LED šviestuvu.

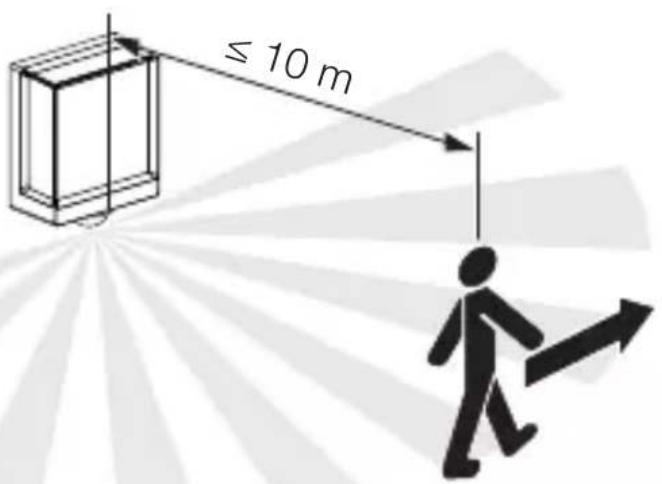

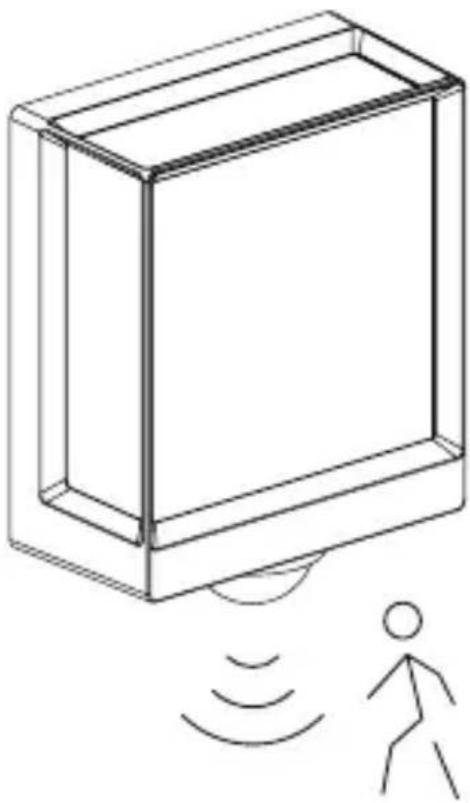

Judesio aptikimas i šoną nuo ejimo krypties

5.2

≤ 10 m

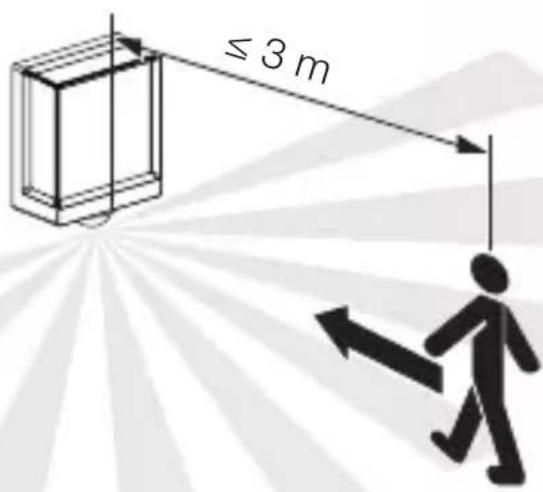

Judesio aptikimas éjimo kryptimi

5.3

≤ 3 m

LT

Montavimo eiga

5.4

I O

1. 2.

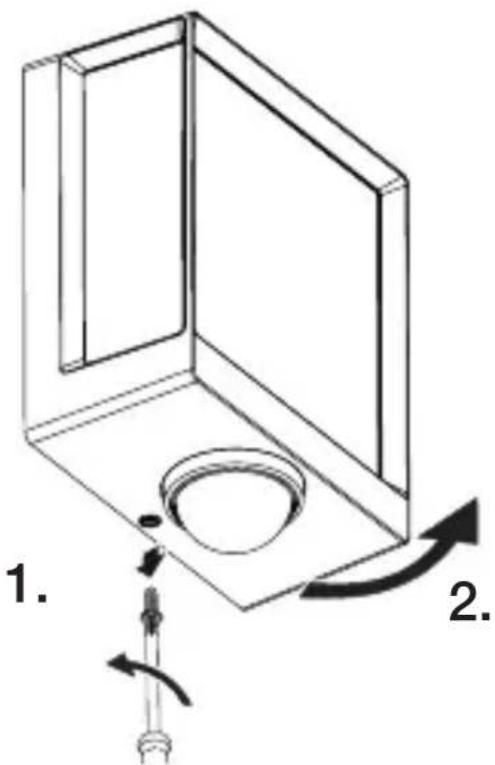

• Patikrinkite, ar atjungtas įtampos tiekimas.
• Atlaisvinkite varžta.
• Atsukite dangtelj.

5.5

UP LON

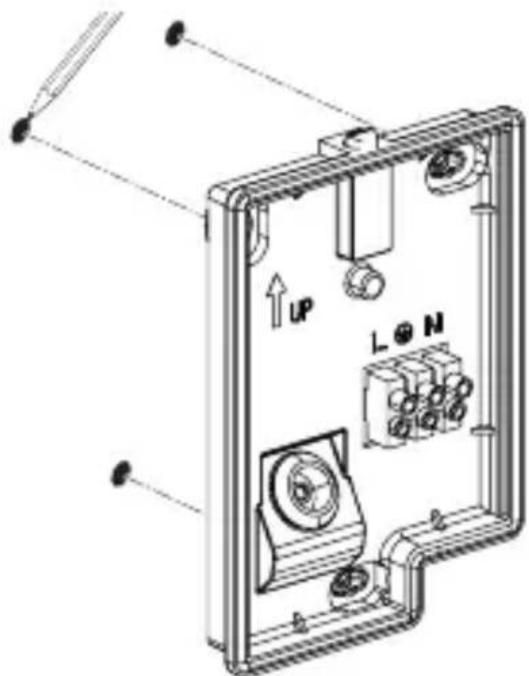

- Pasižymėkite gręžtinių skylių vietas.

5.6

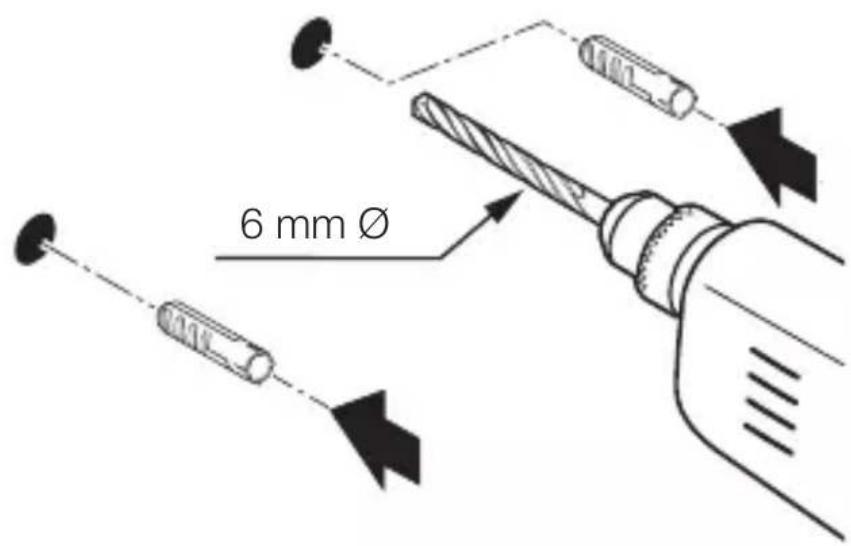

6 mm Ø

- Išgręžkite skyles (∅ 6 mm) ir jkiškite kaiščius.

LT

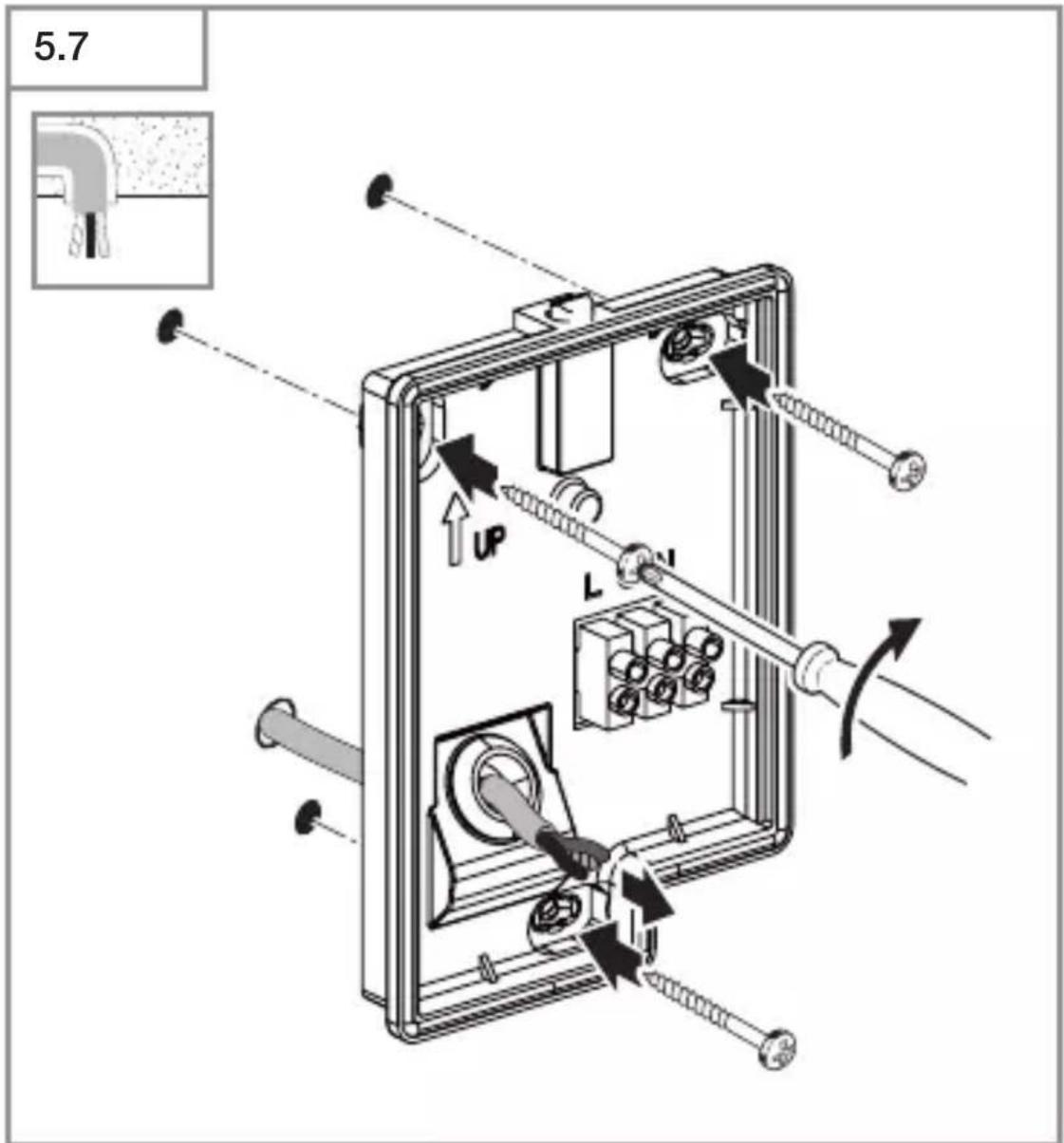

5.7 UP L

• LED šviestuvo priveržimas esant potinkiniam jvadui

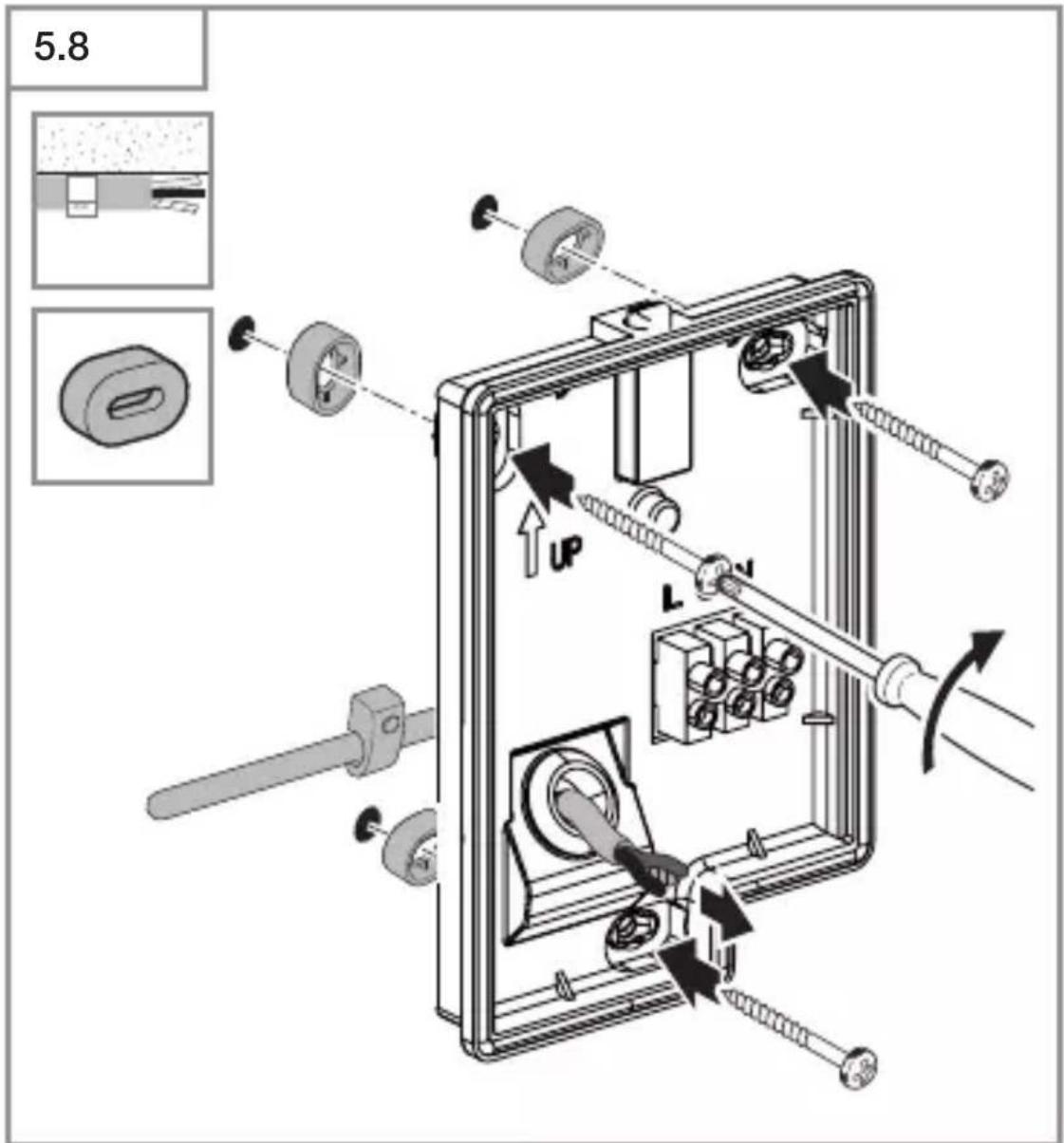

• LED šviestuvo priveržimas esant virštinkiniam jvadui

LT

5.9

• Prijunkite šviestuvą prie sieninio laikiklio.
• Spauskite, kol išgirsite spragtelėjima.

5.11

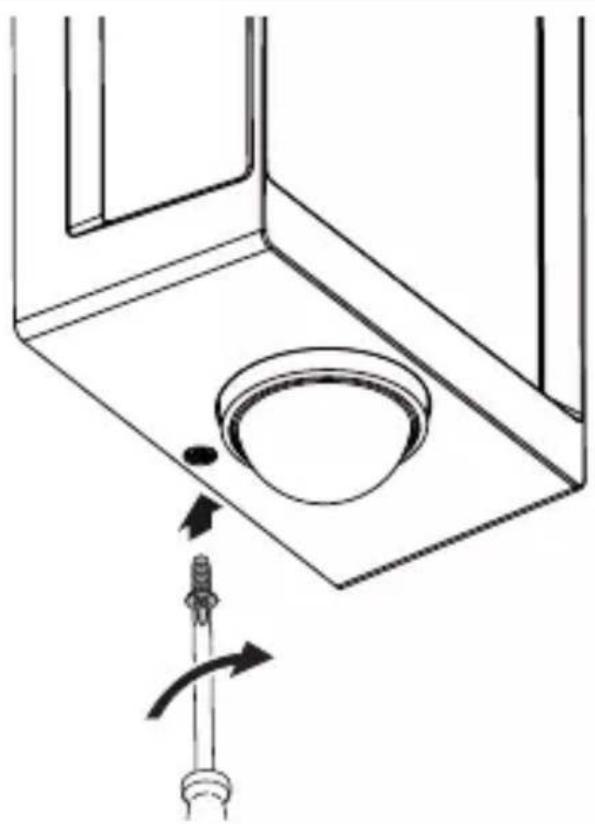

• Užveržkite fiksavimo varžta.

5.12

I O

• ljunkite elektros energijos tiekimą.
• Atlikite nustatymus naudodamiesi programèle (tik SC variantai).
  →„6. Veikimas“

6. Veikimas

Funkcijos gali būti nustatomos SŠ variantams. C variantuose funkcijos veikia tik kartu su „Bluetooth“ sensoriumi.

Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Steinel Connect App“.

Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „Connect“. Reikalingas išmanusis telefonas arba planšetinis kompiuteris su „Bluetooth“ funkcija.

Android iOS

Funkcijos, nustatomos naudojantis programèle „Steinel Connect App“:

– švietimo trukmės nustatymas.
– jautrumo zonos nustatymas.
– prieblandos lygio nustatymas.
- bazinis apšvietimas.
– reguliuojamas pagrindinio / bazinio apšvietimo lygis.
- grupès sujungimas.
– prieblandos nustatymas naudojantis jsisavinimo režimu.

Pastaba

Kad būtų išvengta gedimų, iki WLAN maršrutizatoriaus ir prieigos taškų turi būti ne mažesnis kaip 3 m atstumas.

Gamykliniai nustatymai (pristatymo būsena)

Pagrindinio apšvietimo trukmės nustatymas: 10 sek.

Bazinio apšvietimo trukmės nustatymas: 1 min.

Prieblandos lygio nustatymas: 2.000 liuksų

Bazinio apšvietimo reguliavimo lygis: 50 %

ljungimas / elektros energijos pertrükis

Atjungus tinklo įtampa, LED šviestuvo nustatymai ir esama veikimo būsena išsaugomi. Vėl jjungus tinklo įtampa, jie vėl atkuriami.

L 40 SC, L 42 SC jautrumo zonos reguliavimas

Kad būtų išvengta atsitiktinio suveikimo arba kad būtų galima specialiai stebėti tam tikrus pavojingus taškus, jau-trumo zoną galima apriboti plastikiniais linzės dangteliais. Įstatykite plastikinį linzės dangtelį į dekoratyvųjį žiedą.

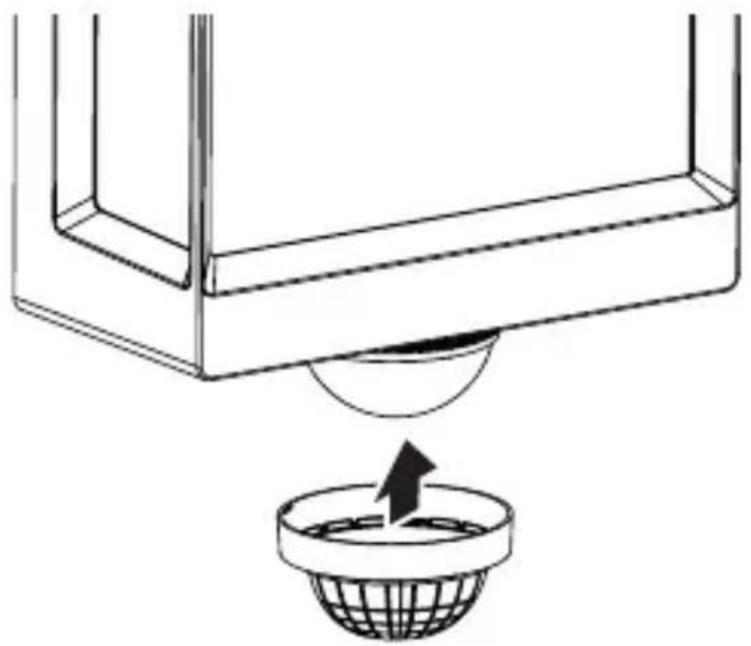

- Nuimkite dekoratyvujj žiedą nuo sensoriaus bloko.

- Ant dekoratyviojo žiedo uždėkite norimą skaičių plastikinių dangtelių ir juos sujunkite.

LT

6.4 L 40 SC, L 42 SC

- Vél pritvirtinkite dekoratyvujj žiedą su dangteliais prie sensoriaus bloko.

• Sukant dekoratyvujj žiedą su uždėtais dangteliais, apribojama jautrumo zona.
• Jautrumo zoną taip pat galima reguliuoti nupjaunant plastikinius dangtelius.

Švietimo trukmės nustatymas

Trukmę (išjungimo vėlinimą) galima nustatyti tolygiai nuo maždaug 10 sekundžių iki maks. 60 minučių. Kiekvieną kartą užfiksavus judėjimą iš naujo jjungiama šviesa.

Pastaba:

Kiekvieną kartą išjungus prietaisą, maždaug 1 sekundę negalima aptikti naujo judesio. Vėliau prietaisas gali vėl jungti šviesą užfiksavus judėjimą.

Norint reguliuoti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

Prieblandos lygio nustatymas

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 2 – 2.000 liuksų diapazone.

= dienos šviesos režimas (nepriklauso nuo apšvietimo)
= prieblandos režimas (maždaug 2 liuksai)

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties

Bazinis apšvietimas

Bazinio apšvietimo ryškumas gali būti nustatytas tarp 10 % ir 100 %.

Bazinio apšvietimo trukmė gali būti nustatyta tarp 10 sekundžių ir 60 minučių arba visai nakčiai.

Pagrindinis apšvietimas

Pagrindinio apšvietimo ryškumas gali būti nustatytas tarp 10 % ir 100 %.

Grupavimas

Prietaisą galima naudoti kaip atskirą šviestuvą arba radijo ryšiu sujungti kelis šviestuvus i grupes. Visi grupei priskirti šviestuvai veikia pagal grupės parametrus, nustatytus programoje „Steinel Connect“. Kiekvieno grupės įrenginio jautrumo zonos ilgį galima nustatyti individualiai.

Užtamsinimo laikas

ljungus šviesos intensyvumas nuolat didėja iki 100 % (fade in). Ryškumas išjungus tolygiai nukris iki 0 % (fade out). „Fade-in“ ir „fade-out“ trukmė yra pasirenkama.

Kaimynų funkcija

Naudojantis programėle „Steinel Connect App“ galima suaktyvinti ir (arba) išaktyvinti kaimynų funkciją.

Tuo metu priskiriamos aktyvių šviestuvų grupių kaimynų grupės. Grupė reaguoja į priskirtos kaimynų grupės signa-lus ir pagal nustatymus persijungia, atitinkamai, į pagrindinį arba bazinį apšvietimą.

7. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga.

Elektros srovė kelia pavojų!

Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

- Prietaisą valykite tik sausos būklės.

Turtinių nuostolių pavojus!

Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

- Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

„STEINEL GmbH“ pareiškia, kad radijo ryšio įtaisai L 40 SC/C ir L 42 SC/C atitinka Direktyvos 2014/53/ES reikalavimus.

Visa ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

10. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Aptarnavimas:

Pasibaigus garantinio aptarnavimo laikotarpiui arba jei yra gedimų, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos remonto dirbtuvės. Prašom tinkamai supakuotą produktą atsiųsti į artimiausias remonto dirbtuves.

3 METU GAMINTOJO GARANTIJA

11. Techniniai duomenys

- Matmenys (A x P x G)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Maitinimo jtampa: 220–240 V, 50/60 Hz

– Galios suvartojimas („P _on “)

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

– Budėjimo režimas (tinklas („P _net “))

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

– Budėjimo režimas (sensorius) („P _sb “)

L 40 SC: 0,42 W

L 42 SC: 0,43 W

– Šviesos srautas (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Efektyvumas

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Spalvinė temperatūra: 3.000 K (šilta balta)

- Spalvos atkūrimo indeksas: R_a=82

– Vidutinis projektinis tarnavimo laikas:

L70B50 esant 25 °C: > 60.000 val.

– Spalvų nuoseklumas SDCM: Pradinė reikšmė: 6

– Šviesos intensyvumo pasiskirstymas:

130° 180° 190° 90° 100° 90° 40° 30° 20° 10° - 0.5 / 0.166 mm / 1000 lm - CBO / CNTD

• Apimties kampas L 40, L 42 SC: 180^
  – Siuntimo galia maždaug 1 mW
  – Jautrumo zonos ilgis L 40, L 42 SC: maks. 10 m
  – Laiko nustatymas L 40, L 42 SC: 10 s–60 min.
  – Prieblandos lygio nustatymas L 40, L 42 SC:

2-2.000 liuksy

- Apsaugos tipas: IP 54

- Saugos klasé: /

- Aplinkos temperatūra: nuo -20 iki +40 °C

Šiame gaminyje yra šios energinio veiksmingumo klasės šviesos šaltinis:

12. Trikčių šalinimas

Prietaise néra įtampos.

– Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

- Nutrūko laidas.

- Įtampos indikatoriumi patikrinkite linija.

– Tinklo jvade jvyko trumpasis jungimas.

• Patikrinkite jungtis.

– Išsijungė tinklo jungiklis (jei yra).

- ljunkite tinklo jungiklj.

Prietaisas nejsijungia.

– Neteisingai nustatytas prieblandos lygis.

- Iš naujo nustatykite prieblandos lygio nustatymą.

– Tinklo jungiklis išjungtas.

- Nustatykite tinklo jungiklj.

– Saugiklis nejjungtas arba sugedęs.

- ljunkite saugiklj.

- Pakeiskite sugedusj saugiklj.

– Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

- Patikrinkite jautrumo zoną ir sureguliuokite.

- Lemputè sugedo.

- Lemputė nekeičiama. Pakeiskite visą prietaisą.

Prietaisas neišsijungia.

– Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zona.

- Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.

Prietaisas jsijungia nepageidaujamu laiku.

– Prietaisas sumontuotas nepakankamai tvirtai.

- Prietaisą sumontuokite tvirtai.

– Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.).

- Patikrinkite veikimo zonos nustatymus.

- Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.
