РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ My L 40 SC STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

– Сензорна LED-светлина с датчик за движение.
- Монтаж на стена.
– На закрито и открито.

Употреба по предназначение – L 40 C, L 42 C

- LED-лампа.

• Монтаж на стена.
  – На закрито и открыто.

Функционален принцип – L 40 SC, L 42 SC

• 1 LED-лампа
• 3 подложки
  -3дюбела
  -3Винта

• 1 LED-лампа
• 3 капачки
• 3 подложки
• 3 дюбела
  -3Винта

Подготовка за монтаж

магазин за приложения. Необходим е смартфон или таблет с Bluetooth.

Android iOS

Настройка на времето базово осветление: 1 мин.

10. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

- Размери (В x Ш x Д)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Индекс на цветовото отражение: R_a=82

1. Об этом документе 799
2. Общие указания по технике
   безопасности 799
3. Описание изделия 800
4. Электрическое подключение 807
5. Монтаж 808
6. Эксплуатация 818
7. Техническое обслуживание и уход 824
8. Утилизация 825
9. Сертификат соответствия 825
10. Гарантия производителя 826
11. Технические данные 827
12. Устранение сбоев 828

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
  • Хранить в доступном месте.

- Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.
• Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000).
  – Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Использование по назначению – L 40 SC, L 42 SC

• Светодиодное освещение с сенсорной коммутацией и датчиком движения.
• Настенный монтаж.
  – На улицах и в помещениях.

Использование по назначению – L 40 C, L 42 C

– Светодиодный светильник.
- Настенный монтаж.
– На улицах и в помещениях.

Принцип работы – L 40 SC, L 42 SC

- Сенсорный светодиодный светильник содержит инфракрасный датчик движения и может регулироваться только посредством Bluetooth.

Принцип работы – L 40 C, L 42 C

Варианты С могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим интерфейсом.

Объем поставки

3.1 L 40 C, L 42 C

• 1 светодиодный светильник
• 3 распорки
  -3дюбеля
  -3винта
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)

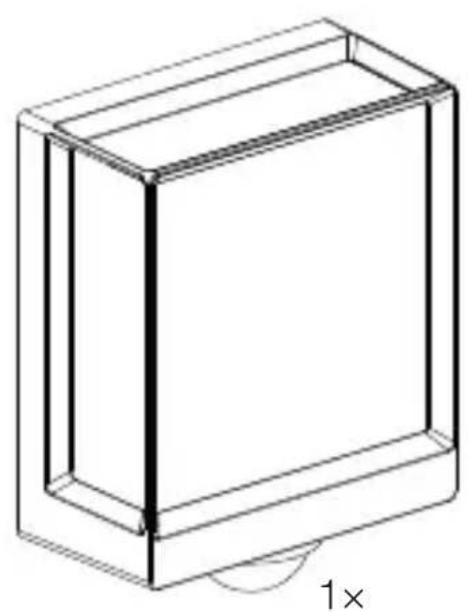

3.2 L 40 SC, L 42 SC

• 1 светодиодный светильник
• 3 клипсы для плафона
• 3 распорки
• 3 дюбеля
  -3винта
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)

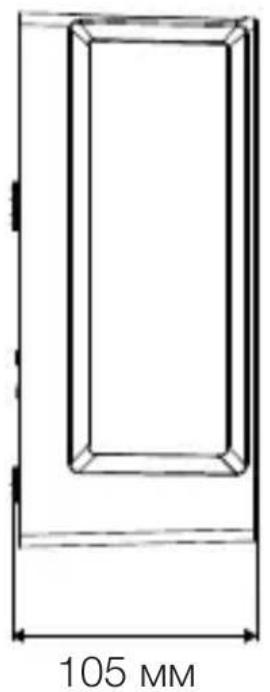

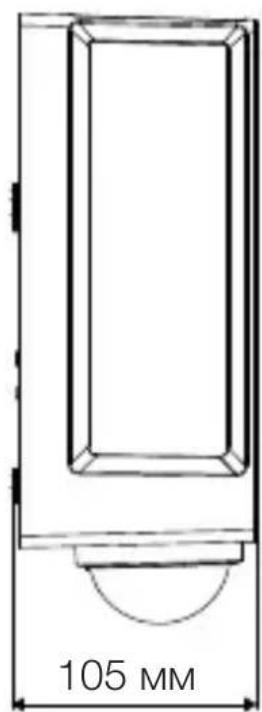

Размеры изделия

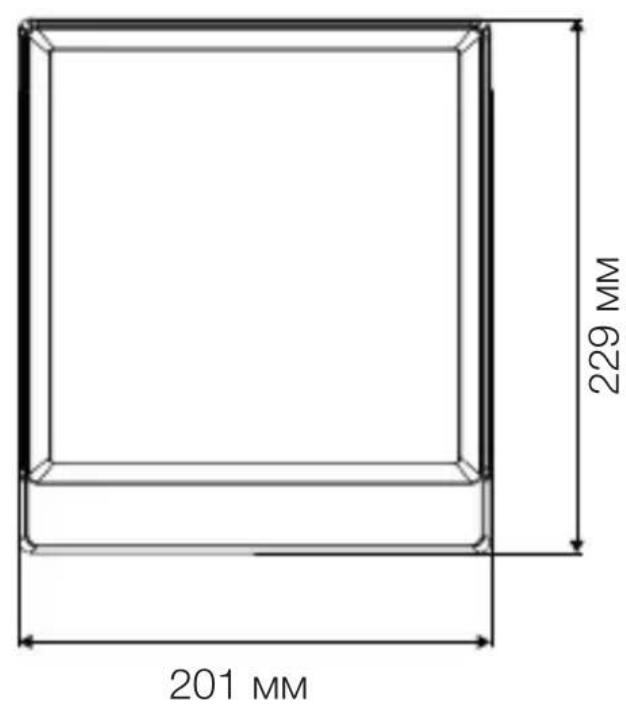

3.3 L 40 C

201 MM 229 MM

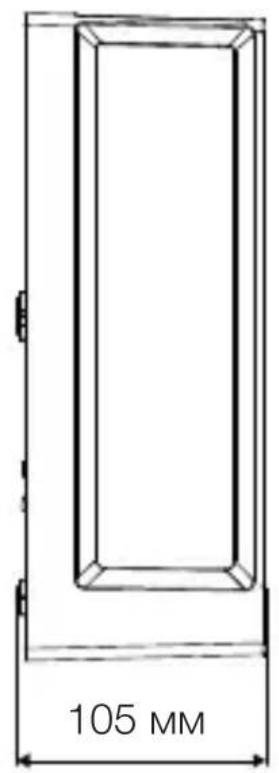

105 MM

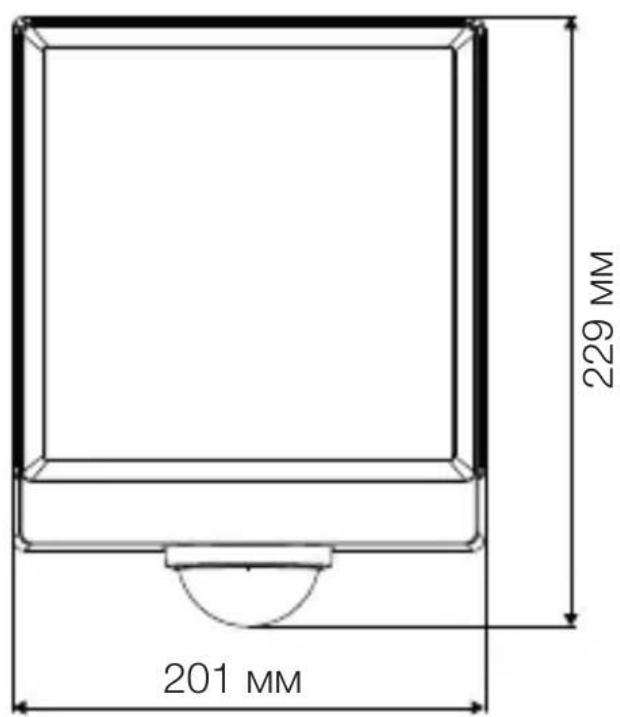

3.4 L 40 SC

201 MM 229 MM

105 MM

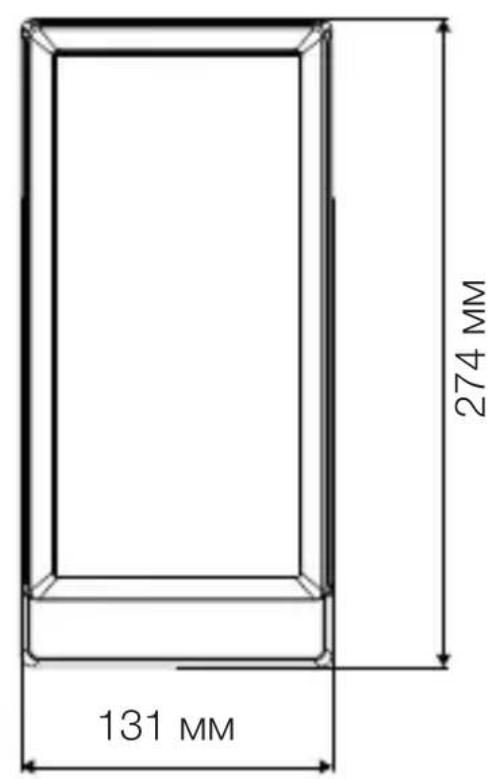

3.5 L 42 C

131 MM 274 MM

105 MM

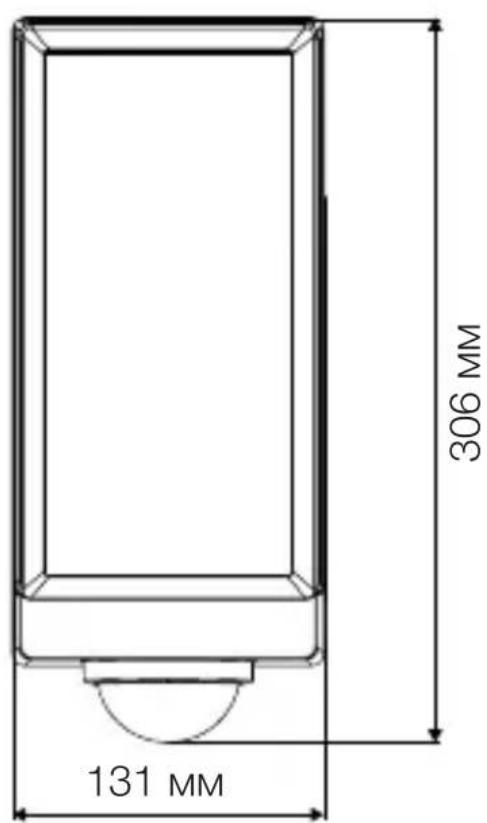

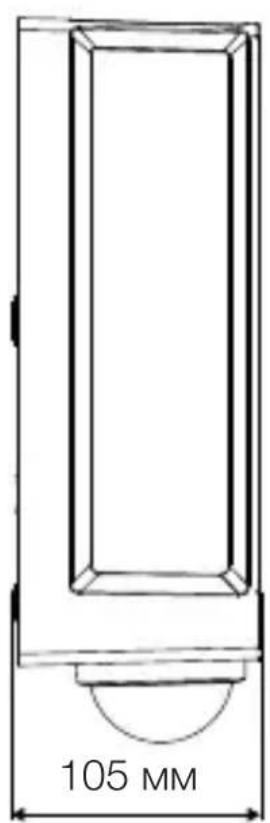

3.6 L 42 SC

306 MM 131 MM

105 MM

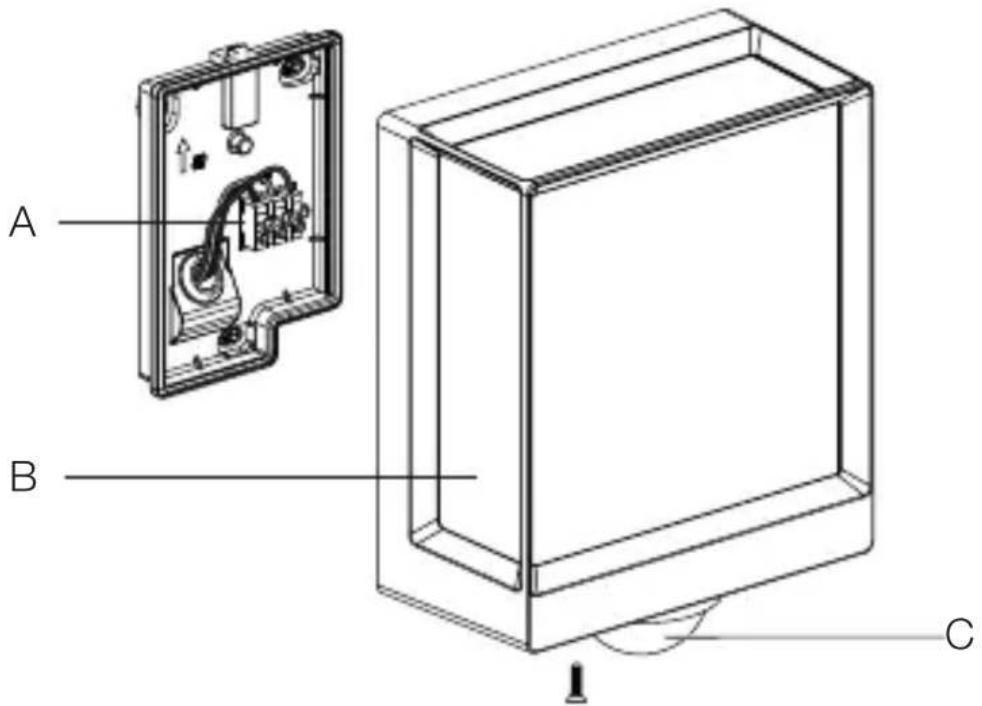

Обзор изделия

3.7 L 40 C, L 42 C

A B

A Клемма подключения
В светильник

3.8 L 40 SC, L 42 SC

A B C

A Клемма подключения
В светильник
C Сенсор

Кривая распределения света
3.9

4. Электрическое подключение

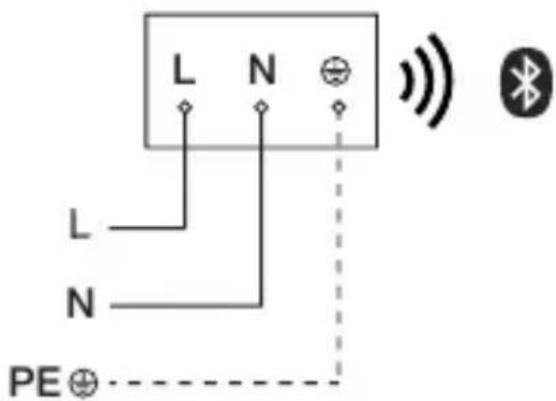

Схема соединений

4.1

I O

Сетевой соединительный кабель представляет собой трехжильный кабель

L = фаза (обычно черного, коричневого или серого цвета)

N = нулевой провод (чаще всего синий)

PE = провод заземления (зеленый / желтый)

Изделие также может быть подключено электрически после сетевого выключателя, если обеспечено постоянное включение сетевого выключателя.

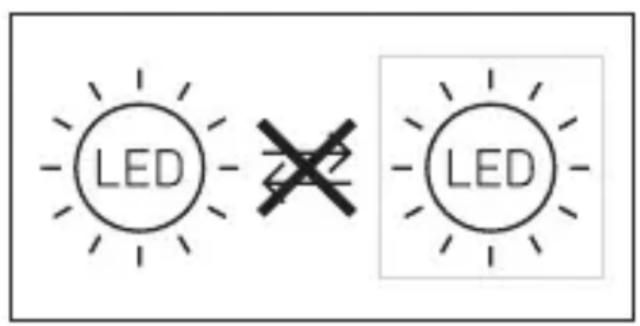

Источник света этого прожектора не подлежит замене. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь прожектор.

Опасность из-за удара электрическим током!

Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.
• Проверить отсутствие напряжения индикатором напряжения.
• Обеспечить, что напряжение не подается.

Опасность имущественного ущерба!

Неправильное подключение соединительных кабелей может приводить к короткому замыканию.

• Идентифицировать соединительные кабели.
• Корректно подсоединить соединительные кабели.

Подготовка монтажа

- Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать продукт.

- Выбрать подходящее место для монтажа.

– С учетом радиуса действия.
– С учетом регистрации движений.
- Без вибраций.
- Зона охвата свободна от препятствий.
– Не во взрывоопасных зонах.
– Не на легко возгораемых поверхностях.
- Не смотреть на источник света с небольшого расстояния (< 30 см).
- На удалении не менее 50 см от других светодиодных светильников.

Радиус действия

5.1

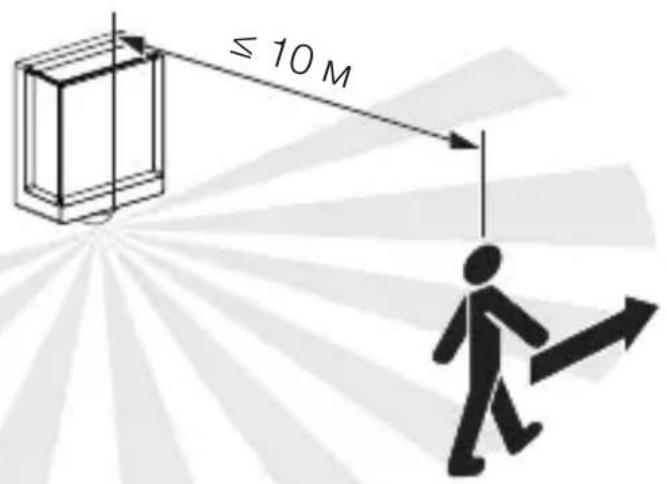

Регистрация движения сбоку относительно направления движения

5.2

≤ 10 M

Регистрация движения сбоку по направлению движения

5.3

≤ 3 M

Порядок монтажа

5.4

• Проверить, отключена ли подача напряжения.
• Отпустить крепежный винт.
• Открутить плафон.

5.5

- Наметить отверстия для сверления.

5.6

6 MM Ø

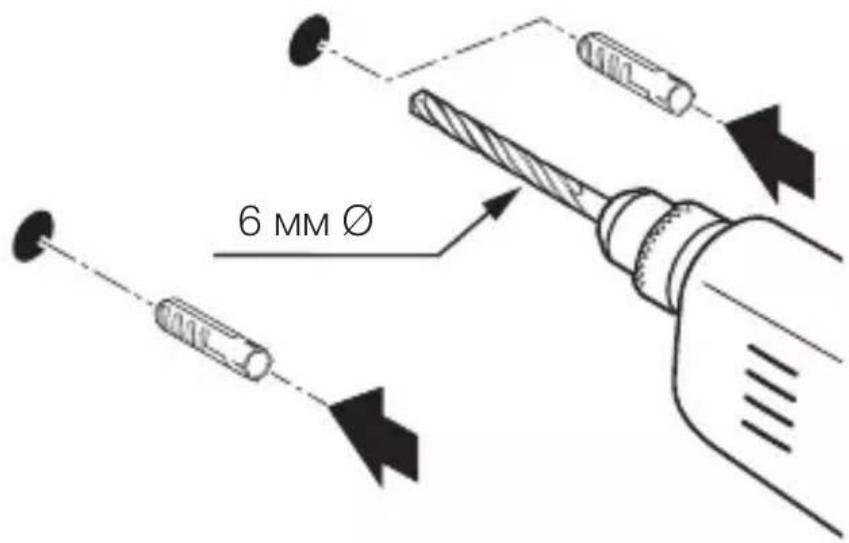

- Просверлить отверстия (∅ 6 мм) и вставить дюбели.

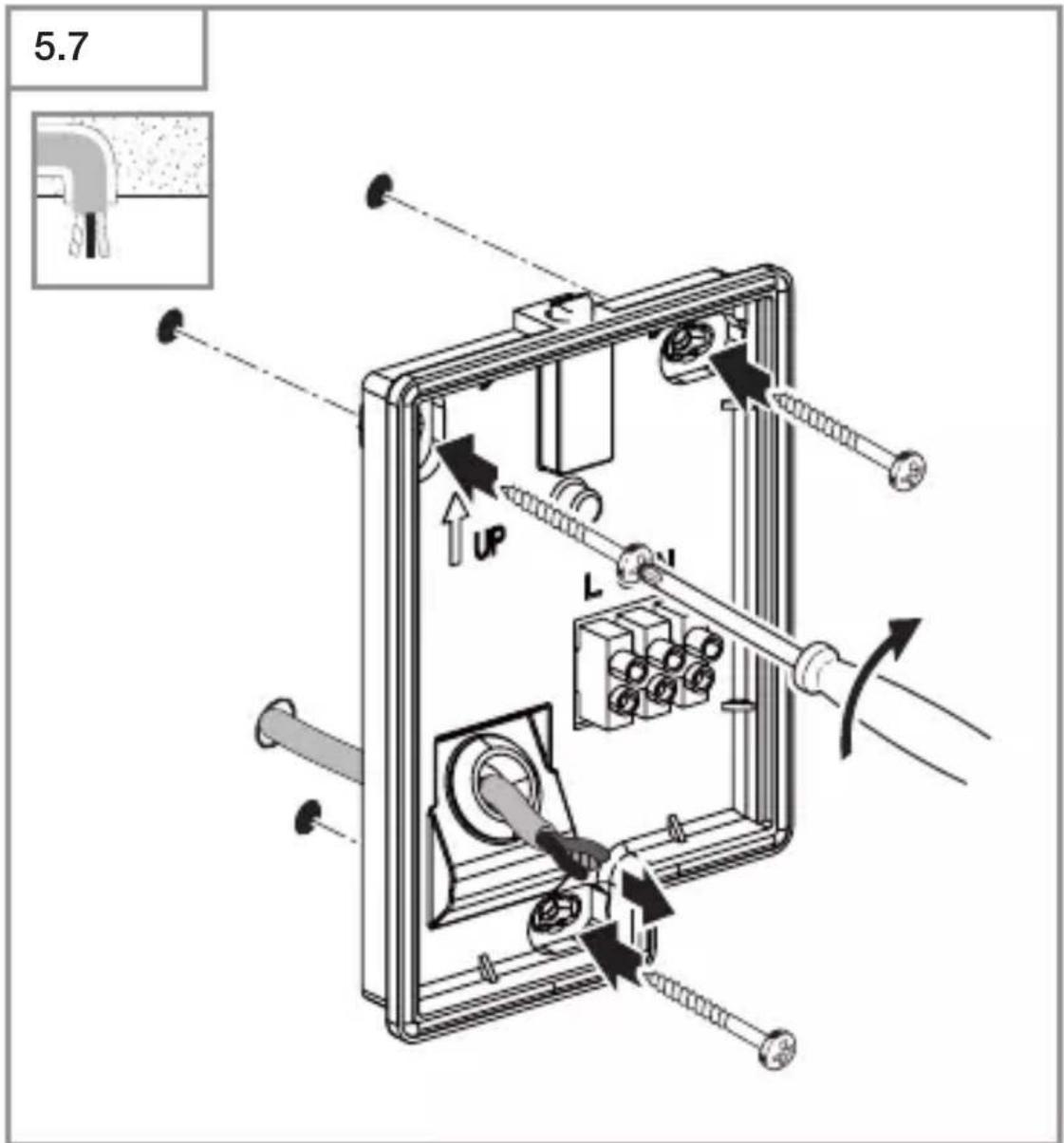

5.7 UP L

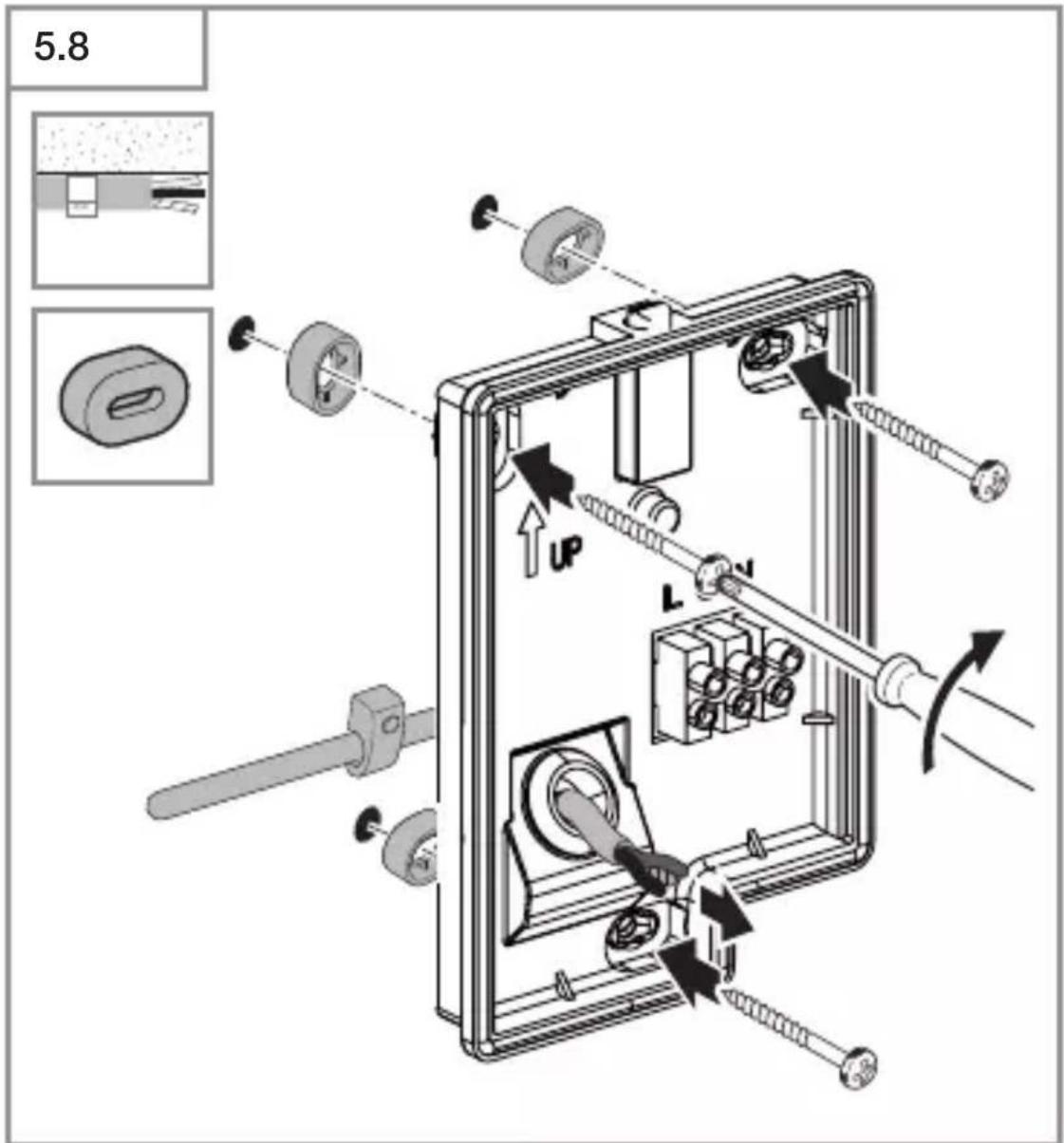

- Прикрутить светодиодный светильник при подводе кабеля скрытой проводкой.

- Прикрутить светодиодный светильник при подводе кабеля отрытой проводкой.

5.9

- Подключить сетевой провод согласно схеме соединений.

→ «4. Электрическое подключение»

5.10

Клик

• Подсоединить светильник к настенному кронштейну.
• Нажимать до тех пор, пока не услышите щелчок.

5.11

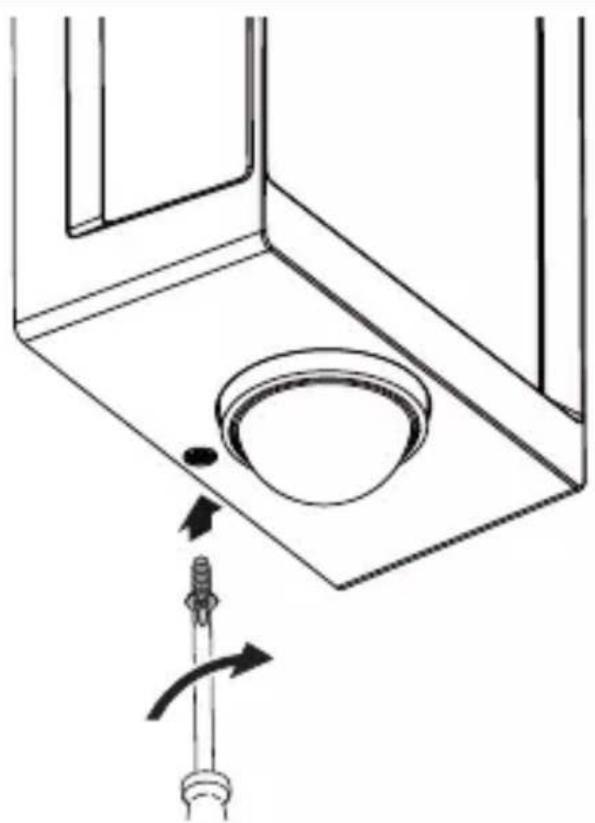

• Затянуть стопорный винт.

5.12

I O

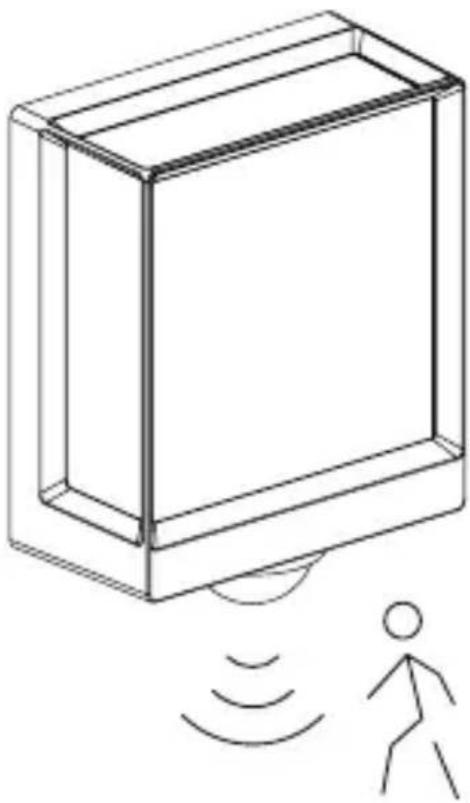

• Включить электропитание.
- Выполнить регулировки с помощью приложения (только SC-вариант).
→ «6. Эксплуатация»

6. Эксплуатация

Функции можно отрегулировать для вариантов SC. Для вариантов С функции действуют только в комбинации с продуктом с сенсором Bluetooth.

Регулировка функций выполняется с помощью приложения Steinel Connect.

Приложение Steinel Connect

Для конфигурации светильника с помощью смартфона или планшета необходимо скачать приложение STEINEL Connect из AppStore. Необходим смартфон или планшет с Bluetooth.

Android iOS

Функции, которые могут настраиваться посредством приложения Steinel Connect:

– Регулировка времени.
– Установка сумеречного включения.
– Функция базовой яркости.
– Возможность регулировки уровня основного освещения / базовой яркости.
– Объединение в группу.
– Установка сумеречного порога посредством обучения.

Указание:

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа.

Заводские настройки (состояние при поставке)

Время включения основного освещения: 10 сек.

Регулировка времени базовой яркости: 1 мин.

Установка сумеречного порога: 2.000 лк

Уровень регулировки базовой яркости: 50 %

Пуск / прерывание напряжения

При отключении сетевого напряжения настройки и текущее рабочее состояние светодиодного светильника сохраняются. При восстановлении подачи сетевого напряжения они восстанавливаются.

Регулировка зоны охвата (L 40 SC, L 42 SC)

Для исключения ошибочных переключений или осуществления целенаправленного контроля за опасными местами можно ограничить зону обнаружения линзы пластиковыми крышками. Пластиковая крышка линзы устанавливается в дизайнерское кольцо.

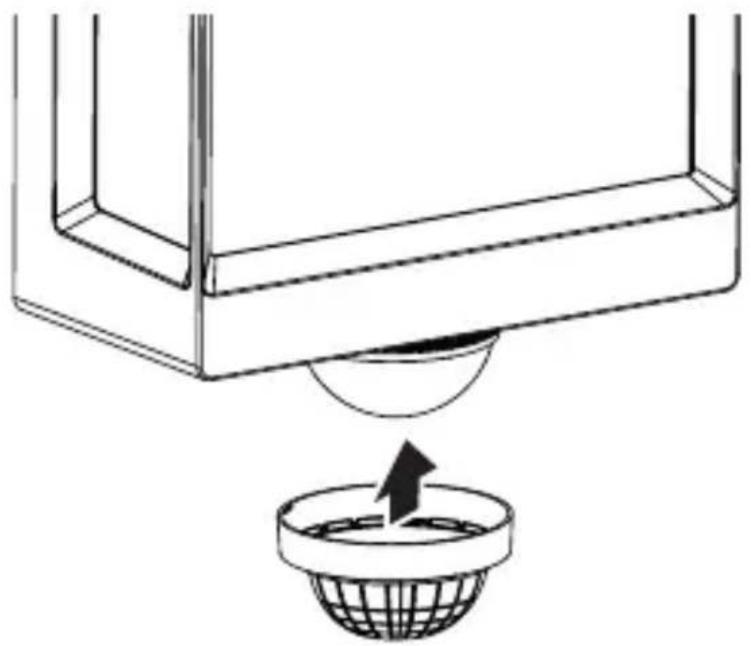

- Снять дизайнерское кольцо с сенсорного блока.

- Установить желаемое количество пластиковых крышек на дизайнерское кольцо и соединить их друг с другом.

6.4 L 40 SC, L 42 SC

- Снова закрепить дизайнерское кольцо с крышками на сенсорном блоке.

• За счет поворота дизайнерского кольца с установленными крышками ограничивается зона обнаружения.
• Зону обнаружения также можно скорректировать за счет подрезания пластиковых крышек.

Время включения

Время (продолжительность включения) может быть установлено плавно в диапазоне от прим. 10 сек. до макс. 60 мин. Каждое обнаруженное движение снова включает свет.

Указание:

После каждого отключения прибора обнаружение нового движения прерывается прим. на 1 секунду. Затем прибор может снова включать свет при движении.

При регулировке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время.

Установка сумеречного включения

Порог срабатывания (наступление сумерек) можно установить плавно от прим. 2 до 2.000 лк.

= режим дневного освещения (независимо от яркости)

= режим сумеречного включения (ок. 2 лк)

При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на ✿️.

Подсветка

Яркость подсветки можно установить от 10 % до 100 %.

Продолжительность основного освещения может быть установлена в диапазоне от 10 секунд до 60 минут или на всю ночь.

Основное освещение

Яркость основного освещения можно установить от 10 % до 100 %.

Группировка

Можно использовать прибор как отдельный светильник или объединить несколько светильников в группы посредством радиокоммуникации. Все светильники, которые назначены в одну группу, действуют согласно групповым параметрам, заданным в приложении Steinel Connect. Радиус действия можно отрегулировать индивидуально для всех участников группы.

Время затухания

При включении интенсивность света постоянно увеличивается до 100 % (нарастание). В выключенном состоянии яркость постоянно снижается до 0 % (затухание). Время для нарастания и затухания можно выбирать.

Функция соседства

Функцию соседства можно активировать или деактивировать посредством приложения Steinel Connect. При этом соседние группы назначаются активной группе светильников. Группа слушает сигналы включения назначенной ей соседней группы и соответственно переключает настройки на основное освещение или базовую яркость.

7. Техническое обслуживание и уход

Изделие не требует технического обслуживания.

Опасность из-за удара электрическим током!

Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

- Чистить изделие только в сухом состоянии.

Опасность имущественного ущерба!

Неправильные чистящие средства могут повредить изделие.

- Чистить изделие слегка увлажненной тряпкой без чистящих средств.

Важно: Рабочее изделие заменить нельзя.

230V LED

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Сертификат соответствия

Компания STEINEL GmbH настоящим заявляет, что радиооборудование типа L 40 SC/C и L 42 SC/C соответствует Директиве 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.steinel.de.

10. Гарантия производителя

Гарантия производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции.

Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Сервисное обслуживание:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, наше сервисное предприятие предлагает свои услуги. В таких случаях просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую.

11. Технические данные

- Размеры (В x Ш x Г)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

– Напряжение питания: 220 – 240 В, 50/60 Гц

– Потребляемая мощность ( P_on )

L 40 C: 12,90 Bτ

L 40 SC: 12,90 Bτ

L 42 C: 12,60 Bτ

L 42 SC: 13,00 Bτ

– Режим ожидания (сеть) ( P_net )

L 40 C: 0,44 Bτ

L 40 SC: 0,42 Bτ

L 42 C: 0,44 Bτ

L 42 SC: 0,43 Bτ

– Датчик режима ожидания ( P_sb )

L 40 SC: 0,42 Bτ

L 42 SC: 0,43 Bτ

- Световой поток (360°)

L 40 C: 987 лм

L 40 SC: 1.057 лм

L 42 C: 990 лм

L 42 SC: 1.010 лм

– Эффективность

L 40 C: 76,5 лм/Вт

L 40 SC: 81,9 лм

L 42 C: 78,6 лм

L 42 SC: 77,7 лм

– Температура цвета: 3.000 К (теплый белый)

- Коэффициент цветопередачи: R_a=82

- Средний расчетный срок службы:

L70B50 при 25 °C: > 60.000 ч

– Консистенция цвета SDCM: Начальное значение: 6

– Распределение силы света:

130° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.5 / 0.166 mm / 1000 lm - 0.75 / 0.156 mm / 1000 lm

– Угол обнаружения L 40, L 42 SC:: 180°
- Мощность сигнала: ок. 1 мВт
– Радиус действия L 40, L 42 SC: макс. 10 м
– Регулировка времени L 40, L 42 SC: 10 с – 60 мин.
– Сумеречная установка L 40, L 42 SC: 2 – 2.000 люкс
- Вид защиты: IP 54

- Класс защиты: /

- Температура окружающей среды: от -20 до +40 °C

Данное изделие содержит источник света класса энергоэффективности:

12. Устранение сбоев

Изделие без напряжения.

– Предохранитель не включен или неисправен.

• Включить предохранитель.
- Заменить неисправный предохранитель.

-Обрыв кабеля.

- Проверить провод индикатором напряжения.

- Короткое замыкание на сетевом проводе.

- Проверить соединения.

- Выключен возможно имеющийся сетевой выключатель

• Включить сетевой выключатель.

Изделие не включается.

- Неправильно выбрана установка сумеречного включения.

- Заново отрегулировать установку сумеречного включения.

– Сетевой выключатель ВЫКЛ.

- Настроить сетевой выключатель.

– Предохранитель не включен или неисправен.

• Включить предохранитель.

- Заменить неисправный предохранитель.

- Для минимизации помех быстрые движения игно- рируются или установлена слишком малая зона обнаружения или установлена не корректно.

- Проверить зону обнаружения и отрегулировать.

– Источник света неисправен.

- Источник света не подлежит замене. Заменить изделие полностью.

Изделие не выключается.

– Постоянное движение в зоне обнаружения.

- Проверить зону обнаружения.

- При необходимости ограничить зону охвата или изменить.

Нежелательное включение изделия.

– Изделие установлено не полностью стационарно.

- Зафиксировать изделие.

- Движение было, однако, наблюдатель его не распознал (движение за стеной, движение небольшого объекта в непосредственной близости к светильнику и пр.)

- Проверить зону обнаружения.

- При необходимости ограничить зону охвата или изменить.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de
