KULLANIM KILAVUZU My L 40 SC STEINEL

1. Bu doküman hakkında 391
2. Genel güvenlik uyarıları 391
3. Cihaz açıklaması 392
4. Elektrik bağlantısı 399
5. Montaj 400
6. Fonksiyon 410
7. Bakım ve koruma 416
8. Tasfiye 416
9. Uygunluk beyanı 417
10. Üretici garantisi 417
11. Teknik özellikler 418
12. Sorun giderme 419

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
– Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.
– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.
– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. D: VDE 0100,

A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Sadece orijinal yedek parçalar kullanın.
– Onarımlar yalnızca uzman şirketler tarafından yapılabilir.

3. Cihaz açıklaması

Amacına uygun kullanım – L 40 SC, L 42 SC

– Hareket dedektörlü, sensör anahtarlamalı LED ışık
– Duvara montajlı.
- İç ve dış mekan.

Amacına uygun kullanım – L 40 C, L 42 C

• LED lamba.
  – Duvara montajlı.
• İç ve dış mekan.

Fonksiyon prensibi-L 40 SC, L 42 SC

– Sensörlü LED lamba, bir kızilötesi hareket dedektörüne sahiptir ve sadece Bloetooth üzerinden ayarlanabilir

Fonksiyon prensibi-L 40 C, L 42 C

C seçenekleri, algılama alanını genişletmek için Bluetooth üzerinden diğer sensörlerle ağa bağlanabilir. Kaydedilen sinyalleri (varlık ve parlaklık) Bluetooth aracılığıyla iletirler.

Kumanda, farklı bir arabirime sahip ağ bağlantı sensörde gerçekleşir.

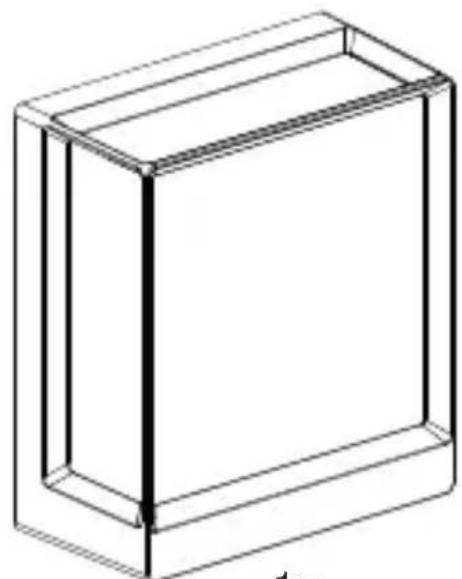

Teslimat kapsamı

3.1 L 40 C, L 42 C

• 1 LED lamba
• 3 ara parça
• 3 duvar dübeli
• 3 vida
• 1 Güvenlik Bilgi Formu (A)
• 1 Hızlı Başlatma Kılavuzu (B)

3.2 L 40 SC, L 42 SC

• 1 LED lamba
• 3 kapama klipsi
• 3 ara parça
• 3 duvar dübeli
• 3 vida
• 1 Güvenlik Bilgi Formu (A)
• 1 Hızlı Başlatma Kılavuzu (B)

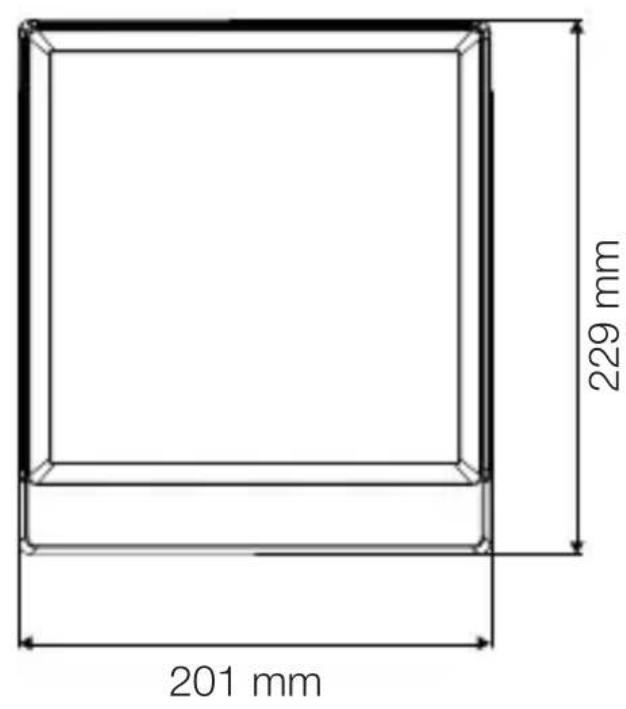

Ürünün boyutları

3.3 L 40 C

201 mm 229 mm

Cihazın genel görünümü

3.7 L 40 C, L 42 C

A B

A Bağlantı terminali
B Lamba

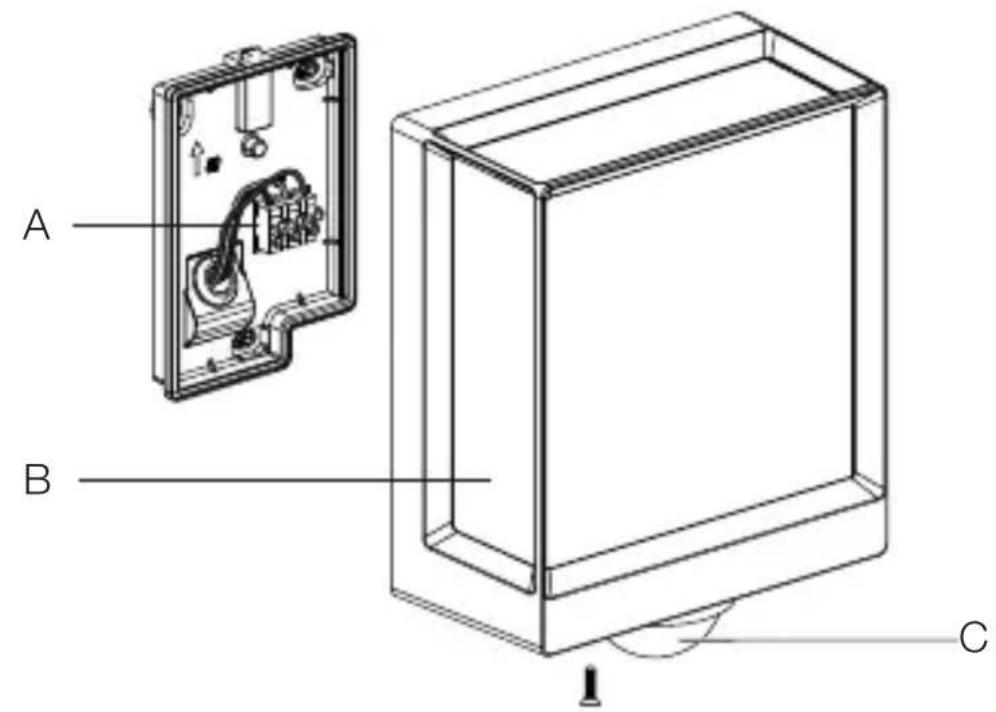

3.8 L 40 SC, L 42 SC

A B C

A Bağlantı terminali
B Lamba
C Sensör

Işık dağılım eğrisi
3.9

4. Elektrik bağlantısı

Devre şeması

4.1

Şebeke bağlantı kablosu 3 telli bir kablodur

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil / sarı)

Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anah-tarından sonra da bağlanabilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erDİğinde), komple lambanın yenilenmesi gerekir.

LED LED

5. Montaj

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını doğru bağlayın.

Montaj hazırlığı

- Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletme almayın.

- Uygun montaj yerini seçin.

-Erişim menzilini göz önüne alarak.
-Hareketlerin algılanmasını göz önüne alarak.
-Titreşimsiz.
-Kapsama alanında engeller yok.
-Patlama tehlikesi olmayan bölgelerde.
-Kolay tutuşmayan yüzeylerin üzerinde.
–Işık kaynağının içine kısa mesafeden (< 30 cm) bakılmayacak şekilde.
-Diğer LED lambalardan en az 50 cm uzakta.

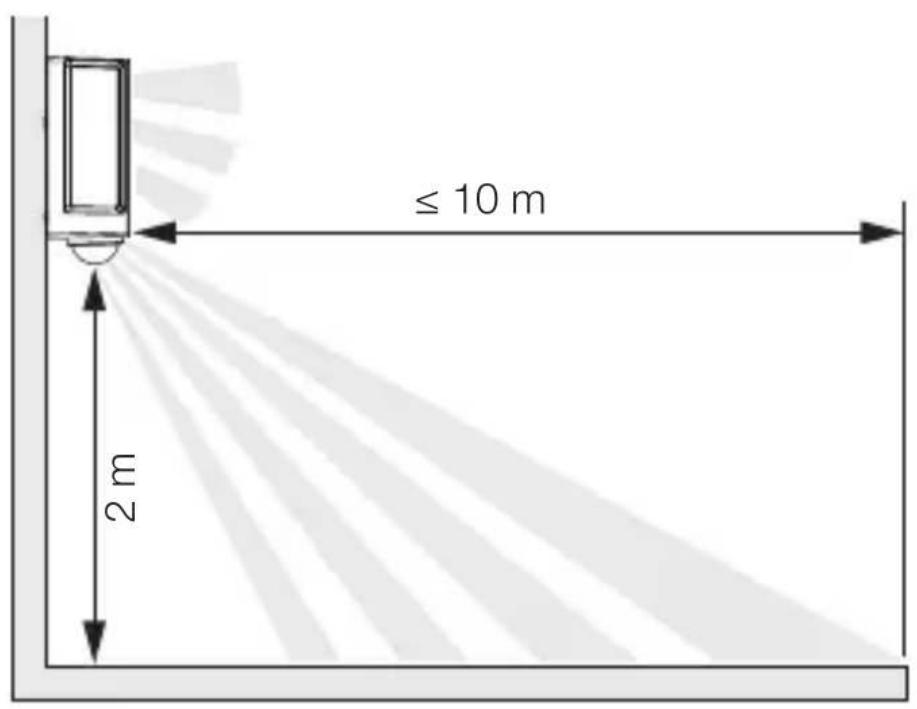

Menzil

5.1

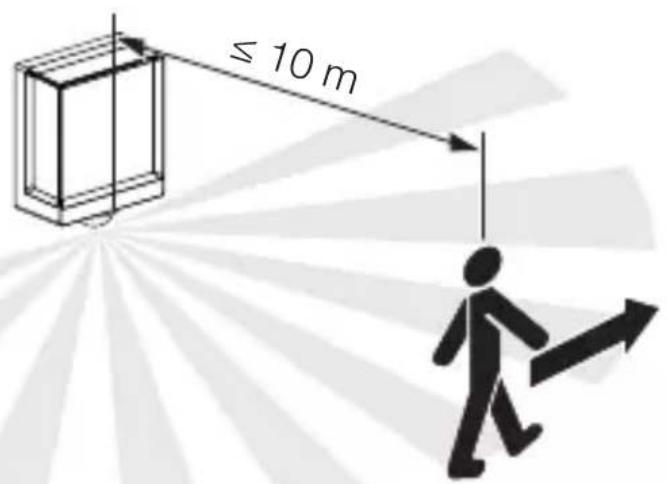

Hareket yönünün yan tarafından hareket algılama

5.2

≤ 10 m

Hareket yönünde hareket algılama

5.3

≤ 3 m

Montaj adımları

5.4

I O

1. 2.

• Elektrik beslemesinin kapatıldığıını kontrol edin.
• Emniyet vidasını çözün.
• Kapağın vidalarını çıkartın.

5.5

UP L•N

- Delik yerlerini işaretleyin.

5.6

- Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.

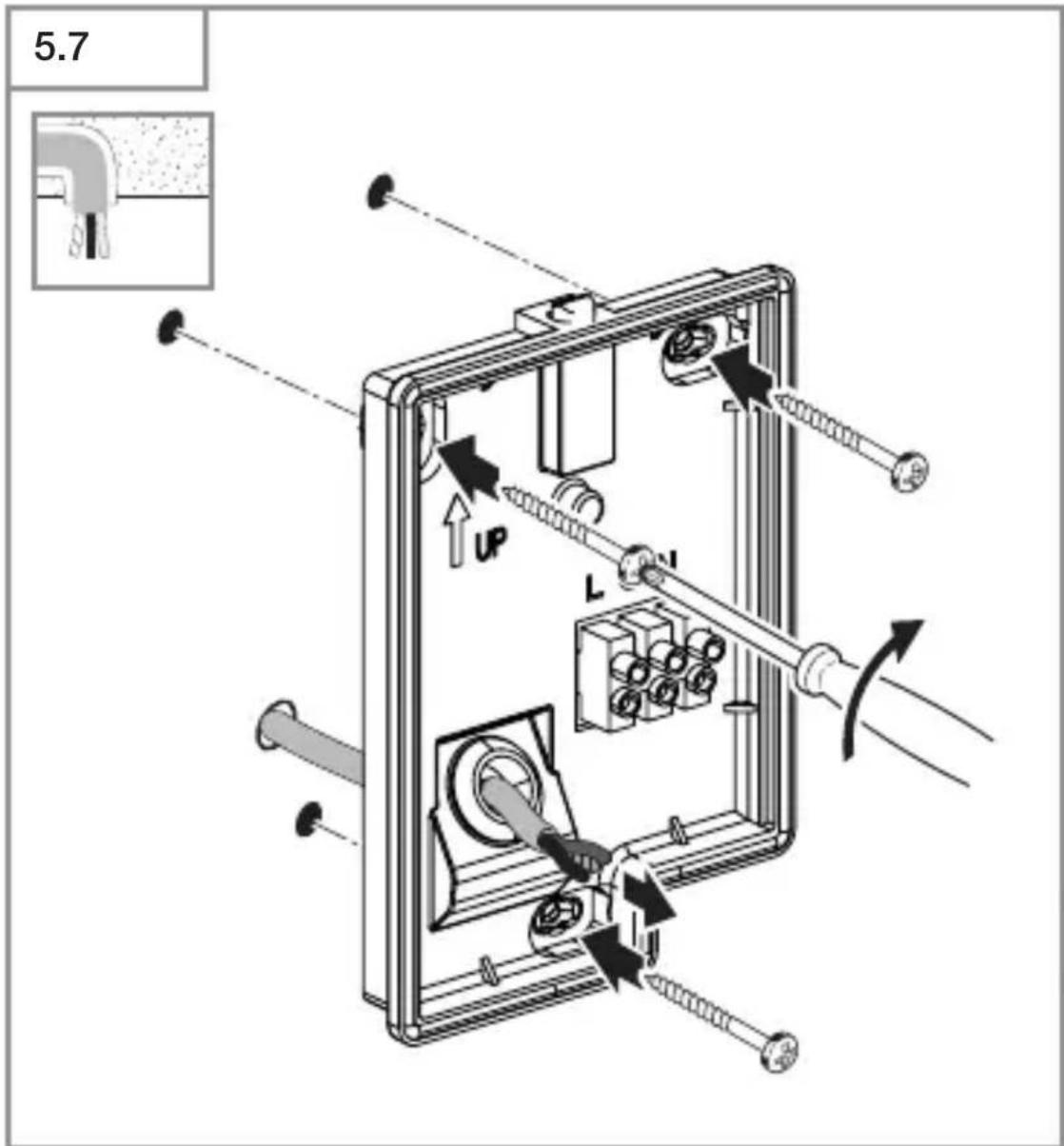

5.7 UP L

TR

- Sıva altı besleme kablosu için LED lambayı vidalayın.

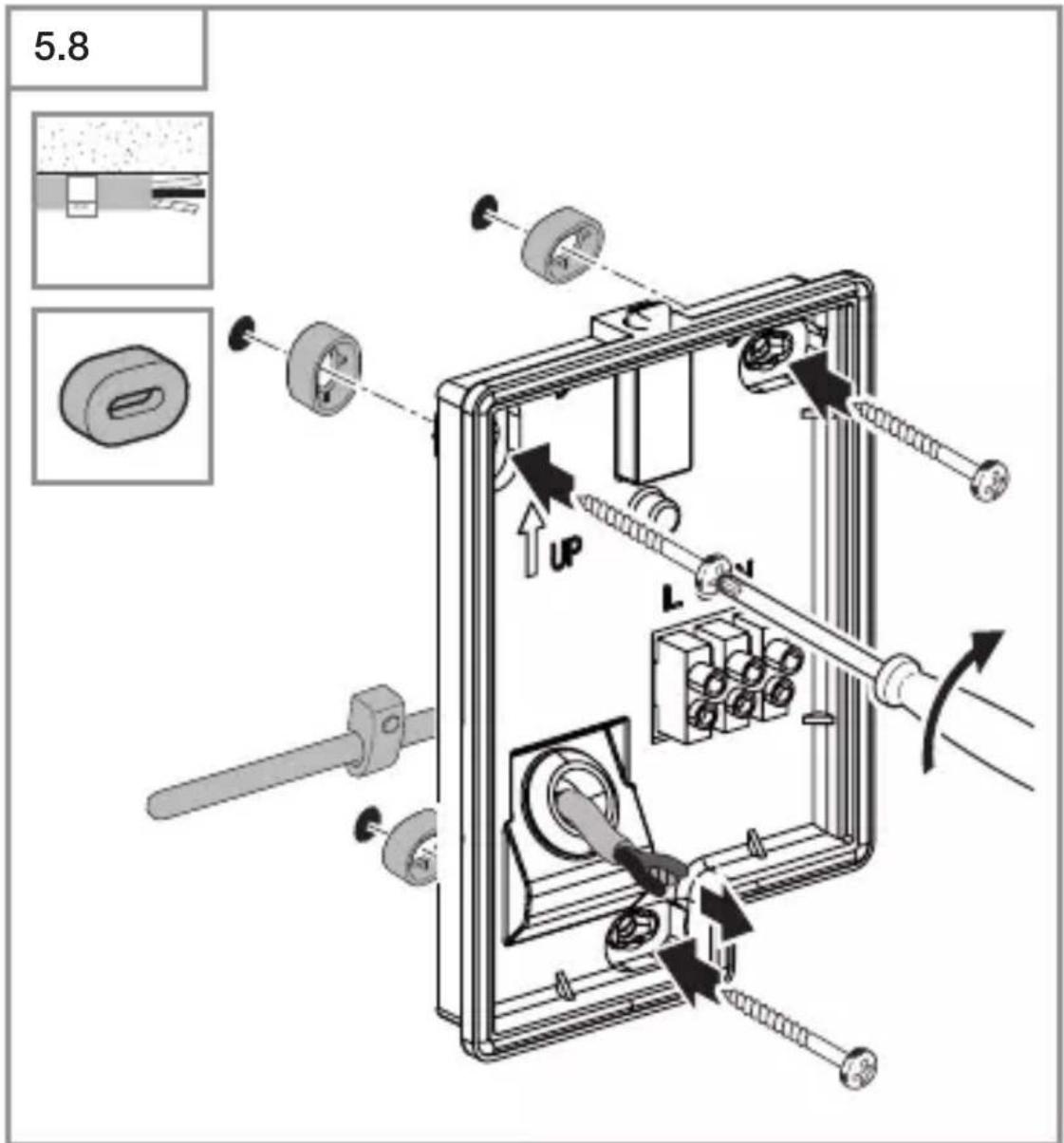

- Sıva üstü besleme kablosu için LED lambayı vidalayın.

5.9

- Elektrik beslemesini devre şemasına göre bağlayın. →“4. Elektrik bağlantısı”

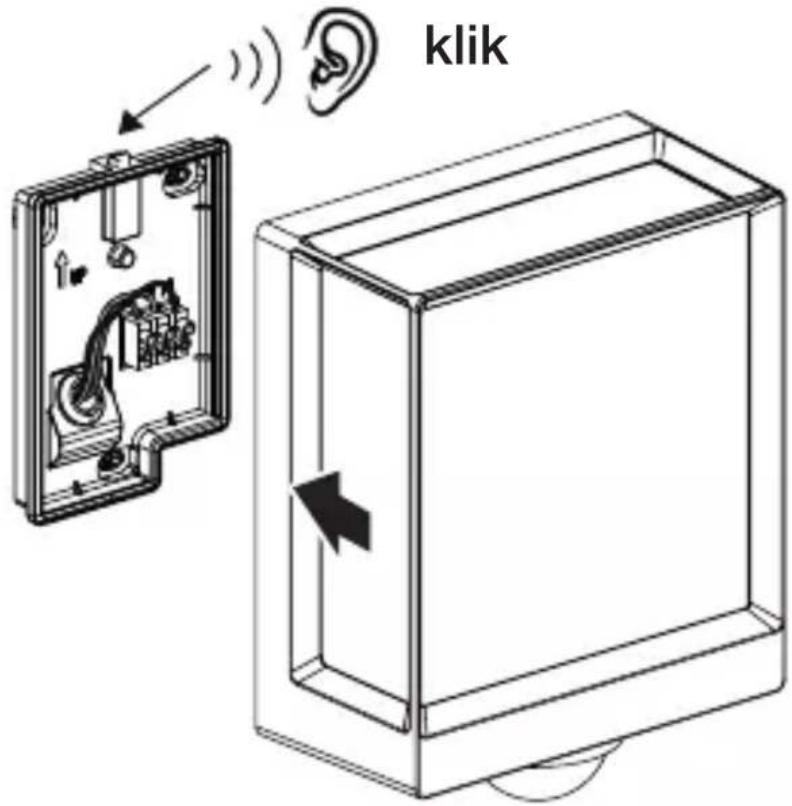

5.10

klik

• Lambayı duvar tutucusuna bağlayın.
• Bir klik sesi duyana kadar bastırın.

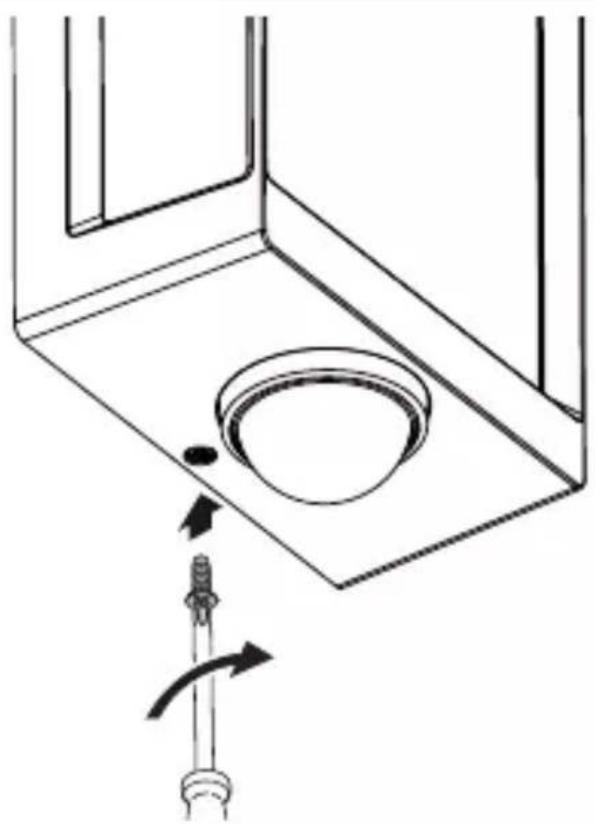

5.11

- Emniyet vidasını vidalayın.

5.12

I O

• Elektrik beslemesini açın.
• Ayarları App üzerinden yapın (sadece SC versiyonu).
  →“6. Fonksiyon”

TR

6. Fonksiyon

Fonksiyonlar, SC seçenekleri için ayarlanabilir.

C seçenekleri için fonksiyonlar yalnızca, bir Bluetooth sensör ürünüyle kombine olarak geçerlidir.

Fonksiyonların ayarı, Steinel Connect App üzerinden yapılır.

Steinel Connect App

Lambanın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir.

Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Android iOS

Steinel Connect App kullanılarak ayarlanabilen fonksiyonlar şunlardır:

• Zaman ayarı.
  – Alacakaranlık ayarı.
  – Fon ışığı fonksiyonu.
  – Temel ışık / Fon ışığı seviyesi ayarlanabilir.
• Grup ağı.
  – Öğret yardımıyla alacakaranlık ayarı.

Not:

Hatalı fonksiyonları önlemek için, WLAN yönlendiricisine ve erişim noktalarına 3 m'lik bir asgari mesafe bırakılmalıdır.

Fabrika ayarları (Teslimat durumu)

Zaman ayarı Temel ışık: 10 sn.

Zaman ayarı Fon ışığı: 1 dak.

Alacakaranlık ayarı: 2.000 lux

Fon ışığı Kısma seviyesi: % 50

Start-Up / Güç kesintisi

Şebeke gerilimi kesildiğinde, LED lambanın ayarları ve mevcut işletim durumu kaydedilir. Şebeke gerilimi tekrar verildiğinde, bunlar geri yüklenir.

L 40 SC, L 42 SC algılama alanının hassas ayarı

İstem dışı bir tetiklemeyi engellemek veya tehlike yerlerini hedeflenen şekilde izlemek için, kapsama alanı merceğin plastik kapakları ile sınırlandırılabilir. Merceğin plastik kapakları tasarımlı halkaya oturtulur.

- Tasarımlı halkayı sensör ünitesinden çıkarın.

- Tasarımlı halkaya istediğiniz sayıda plastik kapak takın ve bunları birbirine birleştirin.

6.4 L 40 SC, L 42 SC

- Tasarımlı halkayı kapaklarla birlikte sensör ünitesine tekrar takın.

TR

• Algılama alanı, tasarımlı halkanın monteli kapaklarla birlikte döndürülmesiyle sınırlandırılır.
• Algılama alanı, plastik kapakların kesilmesiyle de uyarlanabilir.

Zaman ayarı

Süre (kapatma gecikmesi), yak. 10 saniye ile maks. 60 da-kika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır.

Açıklama:

Cihazın her durduruluşunu takiben yak. 1 saniye boyunca, yeni bir hareket algılaması yapılamaz. Bunun ardından cihaz, hareket halinde ışığı tekrar açar.

Algılama alanının ayarlanması sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Alacakaranlık ayarı

Devreye girme parlaklığı (alacakaranlık), yak. 2 – 2.000 Lux arasında kademesiz olarak ayarlanabilir.

= Gün ışığı işletimi (parlaklıktan bağımsız)
= Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.

Fon ışığı

Fon ışığının parlaklığı, % 10 ile % 100 arasında ayarlanabilir. Fon ışığının süresi, 10 saniye ile 60 dakika arasında kade-mesiz olarak veya tüm gece şeklinde ayarlanabilir.

Temel ışık

Temel ışığın parlaklığı, % 10 ile % 100 arasında ayarlanabilir.

Gruplandırma

Cihazı bağımsız lamba olarak işletme veya birden fazla lambayı bir kablosuz iletişim yoluyla gruplar halinde birlikte çalıştırma olanağı mevcuttur. Bir gruba atanan tüm lambalar, Steinel Connect uygulamasında ayarlanmış olan grup parametrelerine göre hareket eder. Erişim menzili, tüm grup katılımcıları için ayrı ayrı ayarlanabilir.

Fade time

Çalıştırıldığında, ışık yoğunluğu sabit olarak % 100'e kadar artar (fade in). Kapatıldığında, parlaklık sabit olarak % 0 oranına düşer (fade out). Fade-in ve Fade-out süreleri seçilebilir.

Komşu fonksiyonu

Steinel Connect App üzerinden komşu fonksiyonu etkinleştirilebilir ya da devreden çıkarılabilir.

Bu arada, etkin aydınlatma grubunun komşu grupları tanımlanır. Grup, atanmış olan komşu grubun çalıştırma sinyallerini dinler ve temel ışıktaki veya fon ışığındaki ayarla-ra uygun biçimde anahtarlar.

7. Bakım ve koruma

Cihaz bakım gerektirmez.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

Önemli: İşletim cihazı değiştirilemez.

230V LED

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

9. Uygunluk beyanı

Bu vesileyle STEINEL GmbH, kablosuz sistem türü L 40 SC/C ve L 42 SC/C'nin 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

10. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardındanbir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Servis:

Fabrika servisimiz, garanti süresi sona erdikten sonra veya aksaklıklar halinde onarım yapar. Lütfen ürünü iyi ambalajlanmış halde, en yakın servis istasyonuna gönderin.

3YIL ÜRETİCİ GARANTİSİ

11. Teknik özellikler

- Boyutlar (Y x G x D)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Besleme gerilimi: 220–240 V, 50/60 Hz

- Çekilen güç (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (Ağ) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby Sensör (P _sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Işık akımı (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Verim

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

– Renk sıcaklığı: 3.000 K (sicak beyaz)

- Renk yansıtma indeksi: R_2=82

– Ortalama nominal hizmet ömrü:

L70B50 25 °C sicaklıkta: > 60.000 saat

- Renk tutarlılığı SDCM: Başlangıç değeri: 6

– Işık şiddeti dağılımı:

• Kapsama açısı L 40, L 42 SC: 180°
• Verici gücü: yak. 1 mW
• Menzil L 40, L 42 SC: maks. 10 m
• Zaman ayari L 40, L 42 SC: 10 sn - 60 dak
• Alacakaranlık ayarı L 40, L 42 SC: 2-2.000 Lux
• Koruma türü: IP54
• Koruma sınıfı: /
• Ortam sıcaklığı: -20 ila +40 °C

Bu ürün, enerji verimliliği sınıfı aşağıdaki gibi olan bir ışık kaynağı içerir:

- L 40 C: “F”

-L 40 SC:

-L 42 C:

-L 42 SC:

12. Sorun giderme

Cihazda elektrik yok.

– Sigorta çalıştırılmamış veya arızalı.
- Sigortayı çalıştırın.
- Arızalı sigortayı değiştirin.
- Kablo kopuk.
- Kabloyu avometre ile gözden geçirin.
– Elektrik kablosunda kısa devre.
- Bağlantıları gözden geçirin.
- Muhtemelen, mevcut elektrik anahtarı kapalı.
- Elektrik anahtarını çalıştırın.

Cihaz devreye girmiyor.

– Alacakaranlık ayarı yanlış seçilmiş.

- Alacakaranlık ayarını yeniden ayarlayın.

– Elektrik anahtarı KAPALI.

- Elektrik anahtarını yeniden ayarlayın.

– Sigorta çalıştırılmamış veya arızalı.

- Sigortayı çalıştırın.

- Arızalı sigortayı değiştirin.

– Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ya da doğru değil.

- Algılama alanını kontrol edin ve ayarlayın.

– Işık kaynağı arızalı.

- Işık kaynağı değiştirilemez. Cihazı komple değiştirin.

Cihaz kapanmıyor.

– Algılama alanında sürekli hareket var.

- Algılama alanını kontrol edin.

- Gerektiğinde, algılama alanını sınırlayın veya değiştirin.

Cihaz istem dışı çalışıyor.

– Cihaz harekete karşı güvenli monte edilmemiş.

• Cihazı sıkı monte edin.

– Hareket mevcut, ancak izleyici tarafından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.).

- Alanı kontrol edin.

- Gerektiğinde, algılama alanını sınırlayın veya değiştirin.
