| Ürün Tipi | Dış Mekan Dedektörlü Armatür |
| Marka | Steinel |
| Model | GL 60 LED |
| Boyutlar (Y x Ø) | 1038 x 120 (cam) / 220 (ayak) mm |
| Ağırlık | Yaklaşık 1,5 kg |
| Güç Kaynağı | 220-240 V / 50-60 Hz |
| Güç Tüketimi | 9,2 W (algılama modu) / 0,8 W (bekleme) |
| Işık Akısı | 954 lm (verilen kaynak) / 781 lm (armatür) |
| Işık Verimliliği | 104 lm/W (kaynak) |
| Renk Sıcaklığı | 3000 K (sıcak beyaz) |
| Renk Geriverim İndeksi | Ra = 82 |
| Ortalama Ömür | L70B50 25°C'de: > 20.000 saat |
| Algılama Açısı | 360° (30° açıklık) |
| Dedektör Menzili | Maks. 12 m |
| Alacakaranlık Eşiği Ayarı | 2 ila 2000 lüks (sürekli ayarlanabilir) |
| Gecikme Süresi | 5 saniye ila 15 dakika (ayarlanabilir) |
| İşaretleme Işığı | Nominal gücün %0-50'si |
| IP Kodu | IP44 |
| Koruma Sınıfı | II |
| Ortam Sıcaklığı | -20 °C ila +40 °C |
| Ana Fonksiyonlar | Kızılötesi hareket algılama, 4 saat zorunlu çalıştırma, işaretleme ışığı, yumuşak açma |
| Bakım ve Temizlik | Lensi nemli bir bezle temizleyin, deterjan kullanmayın |
| Güvenlik | Profesyonel tarafından kurulum, müdahaleden önce elektriği kesin |
| Yedek Parçalar ve Tamir Edilebilirlik | Kullanıcı tarafından değiştirilebilir ışık kaynağı; 3 yıl üretici garantisi, satış sonrası servis |
| Genel Bilgiler | Dış mekan kullanımı, enerji verimlilik sınıfı F (verilen kaynak) |
Sık sorulan sorular - GL 60 LED STEINEL
Kullanıcıların soruları hakkında GL 60 LED STEINEL
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Aydınlatma PDF formatında ücretsiz! Kılavuzunuzu bulun GL 60 LED - STEINEL ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GL 60 LED markasının STEINEL.

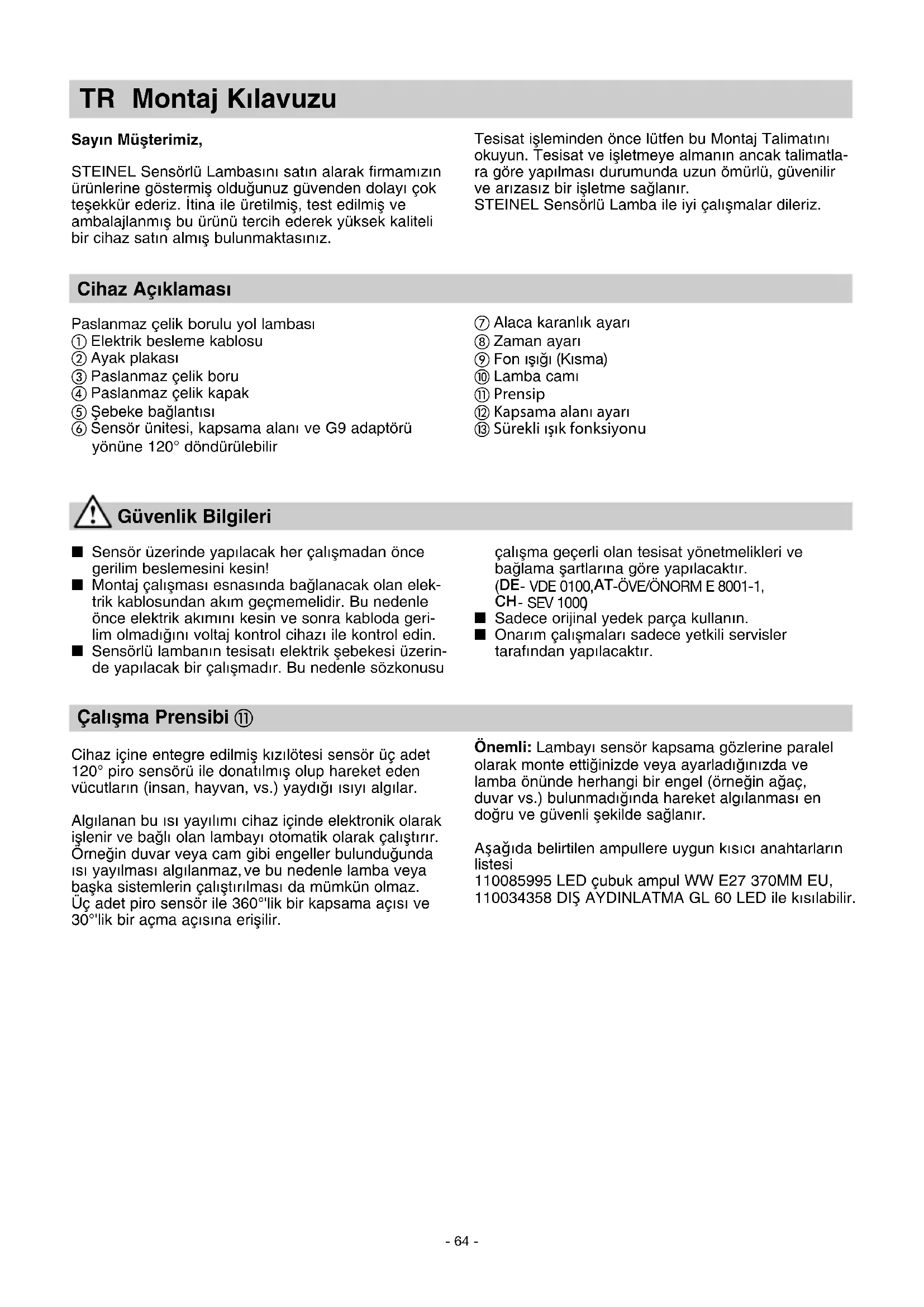

KULLANIM KILAVUZU GL 60 LED STEINEL
STEINEL Sensörlü Lambasını satın alarak firmamızın ürünlerine göstermiş olduğunu güvenden dolayı çok teşekkür ederiz. İtina ile üretilmiş, test edilmiş ve ambalajlanmış bu ürünü tercih ederek yüksek kaliteli bir cihaz satın almış bulunmaktadır.
Tesisat işleminden önce lütfen bu Montaj Talimatını okuyun. Tesisat ve işletmeye almanın ancak talimatlara göre yapılması durumunda uzun ömürlü, güvenilir ve arızasız bir işletme sağlanır.
STEINEL Sensörlü Lamba ile iyi çalışmalar dileriz.
Cihaz Açıklaması
Paslanmaz çelik borulu yol lambası
① Elektrik besleme kablosu
② Ayak plakası
③ Paslanmaz çelik boru
④ Paslanmaz çelik kapak
⑤ Şebeke bağlantısı
⑥ Sensör ünitesi, kapsama alanı ve G9 adaptörü yönüne 120° döndürülebilir
⑦ Alaca karanlık ayarı
⑧ Zaman ayarı
⑨ Fon ışığı (Kısmə)
⑩ Lamba cami
⑪ Prensip
⑫ Kapsama alanı ayarı
⑬ Sürekli ışık fonksiyonu
Güvenlik Bilgileri
■ Sensör üzerinde yapılacak her çalışmadan önce gerilim beslemesini kesin!
■ Montaj çalışması esnasında bağlanacak olan elektrik kablosundan akım geçmemelidir. Bu nedenle önce elektrik akımını kesin ve sonra kabloda gerilim olmadığını voltaj kontrol cihazı ile kontrol edin.
■ Sensörlü lambanın tesisatı elektrik şebekesi üzerinde yapılacak bir çalışmadır. Bu nedenle sözkonusu
çalışma geçerli olan tesisat yönetmelikleri ve bağlama şartlarına göre yapılacaktır.
(DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000
■ Sadece orijinal yedek parça kullanın.
■ Onarım çalışmaları sadece yetkili servisler tarafından yapılacaktır.
Çalışma Prensibi ⑪
Cihaz içine entegre edilmiş kızilötesi sensör üç adet 120° piro sensörü ile donatılmış olup hareket eden vücutların (insan, hayvan, vs.) yaydığı ısıyı algılar.
Algılanan bu ısı yayılmış cihaz içinde elektronik olarak işlenir ve bağlı olan lambayı otomatik olarak çalıştırır. Örneğin duvar veya cam gibi engeller bulunduğunda ısı yayılması algılanmaz, ve bu nedenle lamba veya başka sistemlerin çalıştırılması da mümkün olmaz. Üç adet piro sensör ile 360°lik bir kapsama açısı ve 30°lik bir açma açısından erişilir.
Önemli: Lambayı sensör kapsama gözlerine paralel olarak monte ettiğinizde veya ayarladığı nızda ve lamba önünde herhangi bir engel (örneğin ağaç, duvar vs.) bulunmadığında hareket algılanması en doğru ve güvenli şekilde sağlanır.
Aşağıda belirtilen ampullere uygun kısıcı anahtarların listesi
110085995 LED çubuk ampul WW E27 370MM EU, 110034358 DIŞ AYDINLATMA GL 60 LED ile kısılabilir.
Tesisat ①
Lamba tarafından yayılan ısının sistemin devreye girmesine sebep olacağından montaj yeri mevcut bir lambadan en az 50 cm uzakta olmalıdır.
Elektrik Kablosunun Bağlantısı (bkz. Şekil)
Elektrik kablosu en az 2 telli kablodan oluşur:
L = Faz (genellikle siyah veya kahverengi)
N = Nötr iletken (genellikle mavi)
Kabloların hangisinin hangisi olduğunda şüphe duyul-duğunda kabloyu voltaj kontrol cihazı ile kontrol edin; sonra tekrar gerilim beslemesini kesin. Faz (L) ve nötr iletken (N) geçmeli klemenslere bağlanır. Mevcut
olması durumunda toprak hattı (PE, yeşil/sarı) izolasyon bandı ile emniyetlenebilir.
Önemli: Elektrik besleme kablosu direk borusundan en az 20 cm daha uzun olmalıdır.
Uyarı: Elektrik kablosuna açma ve kapama işlemini gerçekleştirmek için bir şalter takılabilir. Sürekli ışık fonksiyonu için bu bir koşuldur (Sürekli ışık fonksiyonu bölümüne bakınız) ⑬.
Uyarı: Teknik nedenlerden dolayı, bazı kısma seviyelerinde LED ampulde hafif bir titreme meydana gelebilir. Bunun gibi durumlarda, kısma seviyesi biraz değiştirilebilir.
Teknik Özellikler
| Boyutlar (Y x ∅): | 1038 x ∅ 120 (cam) / ∅ 220 (ayak) mm |
| Şebeke bağlantısı: | 220-240 V / 50/60 Hz |
| Çekilen güç (Pon)*: | 9,2 W / E 27 |
| Işık akımı/verim Lamba*: | 954 lm, 104 lm/W |
| Standby lamba: | 0,8 W |
| Işık akımı/verim: | 781 lm, 79,9 lm/W |
| Renk sıcaklığı*: | 3000 K (sicak beyaz) |
| Renk yansıtmä indeksi*: | Ra = 82 |
| Ortalama nominal hizmet ömrü*: | L70B50 25°C sıcaklıkta: > 20.000 saat |
| Renk tutarlılığı SDCM*: | Başlangıç değeri: 3 |
| Işık şiddeti dağılımı*: |  |
| Kapsama açısı: | 30° menfez açısıyla birlikte 360° |
| Algılama menzili: | maks. 12 m |
| Alaca karanlık ayarı: | 2-2000 Lux |
| Zaman ayarı: | 5 sn - 15 dak |
| Sürekli ışık: | çalıştırılabilir (4 saat) Ön koşul: elektrik beslemesine bağlanmış anahtar |
| Fon ışığı: | %10-50 |
| Koruma türü: | IP 44 |
| Koruma sınıfı: | II |
| Ortam sıcaklığı: | - 20°C ila + 40°C |
| Bu ürün, enerji verimliliği sınıfı "F" olan bir ışık kaynağı içerir. | |
| * birlikte verilen LED ışık kaynağı için | |
Fonksiyonlar ⑦, ⑧, ⑨
Sensör ünitesi monte edildikten ve elektrik şebekesi ne bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Ampul duyunun yanında alacakaranlık,
zaman ve gece ışığı düzenlemeleri için kontrol regülatörleri yer alır.
Alaca karanlık ayarı (devreye girme sınırı) ⑦
(Fabrika çıkış ayarı: Gündüz ışık işletmesi 2000 Lux)
2-2000 Lux
Sensörün 2 – 2000 Lux arasında kademesiz olarak ayarlanabilen devreye girme sınırı.
Ayar regülatörü ☐ konumuna ayarlandığında = Gündüz ışık işletmesi yakl. 2000 Lux. Ayar regülatörü ☒ konumuna ayarlandığında = Alaca karanlık işletmesi yakl. 2 Lux. Gündüz ışık işletmesinde kapsama alanını ayarlamak için ayar regulatörü ☐ (gündüz ışık işletmesi) konumuna getirilecektir.
Kapatma gecikmesi (Zaman ayarı) ⑧
(Fabrika çıkış ayarı: 5 sn.)
5 sn. - 15 dakika
5 sn. ile 15 dakika arasında kademesiz olarak ayarlanabilen yanma süresi
Ayar regülatörü – konumuna ayarlandığında = en kısa süre Ayar regülatörü + konumuna ayarlandığında = en uzun süre (15 dak.)
Kapsama alanı ayarlama işleminde en kısa sürenin – ayarlanması tavsiye edilir.
Fon ışığı ⑨
(Fabrika çıkış ayarı: Işık ayarı kapalı: 0%)
0-50%
Lambanın yanma gücü maks. % 50'ye kadar, sürekli ışık olarak kademesiz ayarlanabilir. Bunun anlamı: Sensör kapsama alanında hareket algılanması halinde ışık, örn. 1-4 Watt'lık temel aydınlatmadan maksimum ışık gücüne getirilir.
Not: Fon ışığı fonksiyonu yalnızca kısılabilir ışık kaynaklarında.
Erişim Mesafesi Ayarı/Ayarlama ⑫
Sensörün azami erişim mesafesi 12 metredir. Gerekli- liğe göre kapsama alanı optimize edilebilir. Cihaz ile birlikte gönderilmiş olan kapaklar birden fazla mercek seksiyonunun kapatılmasını ve böylece erişim mesa-fesinin gerekliliğe göre kısaltılmasına yarar. Bu şekilde örneğin otomobil, yayalar vs. gibi objelerin meydana
getirdiği hatalı kumandalama ortadan kaldırılır veya tehlike bölümleri tam istenildiği gibi denetlenebilir. Kapaklar, olukları açılmış bölmeler boyuna dikey ve yatay kısımdan ayrılabilir veya makas ile kesilebilir. Sensör ünitesinin döndürülebilme özelliği son hassas ayarlamanın yapılabilmesini mümkün kılar.
Sürekli Işık Fonksiyonu ⑬
Bir şebeke şalteri elektrik besleme hattına bağlandığında basit açma ve kapama fonksiyonlarının dışında aşağıda açıklanan fonksiyonlar da mümkündür:
Sensör işletmesi
1) Işığı açma (lamba KAPALI olduğunda:
Şalter 1 x KAPALI ve AÇIK pozisyona getirilecek.
Lamba, ayarlanan süre boyunca yanar.
2) Işığı kapatma (lamba AÇIK olduğunda):
Şalter 1 x KAPALI ve AÇIK pozisyona getirilecek. Lamba kapatılır veya sensör işletme moduna geçer.
Sürekli ışık işletmesi
1) Sürekli ışığı açma:
Şalter 2 x KAPALİ ve AÇIK pozisyona getirilecek. Bağlı olan lamba 4 saat boyunca sürekli yanma moduna ayarlanır (mercek arkasındaki kırmızı LED lambası yanar). Bu süre dolduktan sonra otomatik olarak tekrar sensör işletmesine geçer (mercek arkasındaki kırmızı LED kapalı).
2) Sürekli ışığı kapatma:
Şalter 1 x KAPALI ve AÇIK pozisyona getirilecek. Lamba kapatılır veya sensör işletme moduna geçer.
Önemli:
Şaltere birden fazla kez basma hızlı şekilde yapılmalıdır (0,5-1 sn. aralığında.).
Soft Işık Açma
Sensörlü Lambada Soft ışık kumandası mevcuttur. Bu kumandanın anlamı: Lamba yakılırken lamba gücü (parlaklığı) bir saniye içinde yavaş yavaş %100
oranına yükseltilir. Aynı zamanda lamba kapatılırken de ışık yavaş yavaş söndürülür.
İşletme Arızaları
| Arıza | Sebebi Giderilmesi | |
| Sensörlü lamba üzerinde gerilim beslemesi yok | ■ Sigorta arızalı, devrede değil, kablo hattında kesiklik■ Kısa devre | ■ Yeni sigorta takın, şebeke şalterini açın; kabloyu voltaj kontrol cihazı ile kontrol edin■ Bağlantıları kontrol edin |
| Sensörlü lamba devreye girmiyor | ■ Gündüz işletmesinde alaca karanlık ayarı gece işletmesine ayarlanmıştır■ LED ampul arızalı■ Elektrik şalteri KAPALI■ Sigorta arızalı■ Kapsama alanı tam doğru olarak ayarlanmadı■ Dahili elektrik sigortası aktif kon-uma getirildi (mercek arkasındaki kırmızı LED sürekli yanıyor/yanıp sönyor) | ■ Yeniden ayarlayın (Regülatör 7)■ değiştirin■ Çalıştırın■ Yeni sigorta takın gerektiğinide bağlantıyı kontrol edin■ Yeniden ayarlayın■ Sensörlü lambayı kapatın veya ampulü kontrol edin/değiştirin ve 5 san. sonra tekrar açın |
| Sensörlü lamba kapanmıyor | ■ Kapsama alanı içinde sürekli hareket algılanıyor■ Gece ışığını %50'ye | ■ Kapsama alanını kontrol edin ve gerektiğinde yeniden ayarlayın■ Fon ışığını %0 olarak ayarlayın (Regülatör 9) |
| Sensörlü lamba istenmeden dev-reye giriyor | ■ Rüzgar kapsama alanındaki ağaç ve çalılıkları hareket ettiriyor■ Yoldan geçen otomobiller algılanıyor■ Hava şartları (rüzgar, yağmur, kar) nedeniyle ani sıcaklık değişmesi veya vantilatör, açık olan pencerelerden hava akımı geliyor | ■ Kapsama alanını değiştirin■ Kapsama alanını değiştirin■ Kapsama alanını değiştirin, montaj yerini değiştirin |
| Sensörlü lamba algılama mesafesi-nin değiştirilmesi | ■ Diğer ortam sıcaklıkları | ■ Kapsama alanını kapaklar ile tam doğru şekilde ayarlayın |
| Sürekli ışık moduna ayarlanmama-sına rağmen, mercek arkasındaki kırmızı LED sürekli yanıyor/yanıp sönyor | ■ Dahili sigorta aktif | ■ Sensörlü lambayı kapatın veya ampulü kontrol edin/değiştirin ve 5 san. sonra tekrar açın |
| LED ampul titreyerek yanıyor | ■ Bazı kısma seviyelerinde teknik nedenlerden dolayı | ■ Kısma seviyesini değiştirin |
Çalıştırma/Bakım
Sensörlü lamba ışığın otomatik olarak açılması için uygundur. Kötü hava şartları hareket algılayıcısının fonksiyonunu etkileyebilir. Kuvvetli rüzgar, kar, yağmur, dolu durumları ani sıcaklık değişmesi oluşturduğundan ve cihazın bu durumu ısı kaynağından ayırt edememesi lambanın hatalı olarak devreye girmesine sebep olabilir. Kapsama merceği kirlendiğinde nemli bir bezle (temizleme maddesi kulanılmadan) silinerek temizlenebilir.
Işık kaynağı son kullanıcı tarafından değiştirilebilir.
Tasfiye
Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.
Elektrikli cihazları evsel atıkların içine atmayın!
Sadece AB ülkeleri için:
Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.
Üretici garantisi
Bu STEINEL ürünü yüksek itina ile üretilmiş olup geçerli olan yönetmeliklere uygun olarak fonksiyon ve güvenlik testlerinden geçirilmiş ve son olarak numune kontrolü işlemleri uygulanmıştır. STEINEL firması ürünün mükemmel durumda ve fonksiyon özelliklerine sahip olduğunu garanti eder. Cihaz 36 ay garantilidir ve garanti süresi cihazın aliciya satıldığı günden itibaren başlar. Firmamız malzeme ve imalat hatalarından kaynaklanan arızaları giderir, garanti kapsamında verilen bu hizmetler arızalı parçanın onarımı veya değiştirilmesi şeklinde yapılır ve bu seçime firmamız karar verir. Sarf malzemeleri, yönetmeliklere aykırı kullanım veya bakımdan kaynaklanan hasar ve eksiklikler garanti kapsamına dahil değildir. Bunun dışında yabancı eşyalar üzerinde oluşacak müteakip hasarlarda firmamızdan herhangi bir hak iddia edilemez.
Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalarına ayrılmadan, kasa fişi veya fatura (satın alış tarihini belirten bayi kaşesi ile) ile iyi şekilde ambalajlanarak yetkili servis merkezine gönderilmesi ile gerçekleşir.
Garanti süresi dolduktan sonra oluşan arızalar veya garanti kapsamında bulunmayan parçaların tamiri için en yakın servis merkezinize başvurun.
3YIL ÜRETİCİ GARANTİSİ
