BRUKSANVISNING XLED Home Slim S STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

Justering av armaturen

5.4

• ✉ = Dagsljusdrift (oberoende av omgivningsljuset)
• = Skymningsdrift (ca 2 lux)

L = fase (oftest sort, brun eller grå)

N = nulleder (oftest blå)

PE = beskyttelsesleder (grøn/gul)

Fare pga. elektrisk strøm!

- Tilslut nettilførslen iht. eldiagrammet.

→ „4. Elektrisk tilslutning“

5.12

- Tilslut stikklemmen

5.13

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

set fra siden: 101 cm²

- Netstrøm: 45 mA

- Effektfaktor: 0,73

– Farvetemperatur: 3.000 K (varm hvid) SDCM 2

- Farvegengivelsesindeks: R_a=82

- Gennemsnitlig beregnet levetid: L70B50 ved 25° C: >60.000 timer

- Lysstyrkefordeling:

- Kortslutning i nettilførslen.

1. Om dette dokumentet 3
2. Generelle sikkerhetsinstrukser 3
3. Apparatbeskrivelse 4
4. Elektrisk tilkobling 9
5. Montering 10
6. Funksjon 21
7. Vedlikehold og stell 23
8. Avfallsbehandling 24
9. Samsvarserklæring 24
10. Produsentgaranti 25
11. Tekniske spesifikasjoner 26
12. Utbedring av feil 27
13. Juridiske merknader 28

– Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
- Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.
  – Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
  – Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres av fagbedrifter.

3. Apparatbeskrivelse

Forskriftsmessig bruk

• LED-lyskaster med infrarød bevegelsessensor
  – Til montering på vegg inne og ute.

Ikke forskriftsmessig bruk

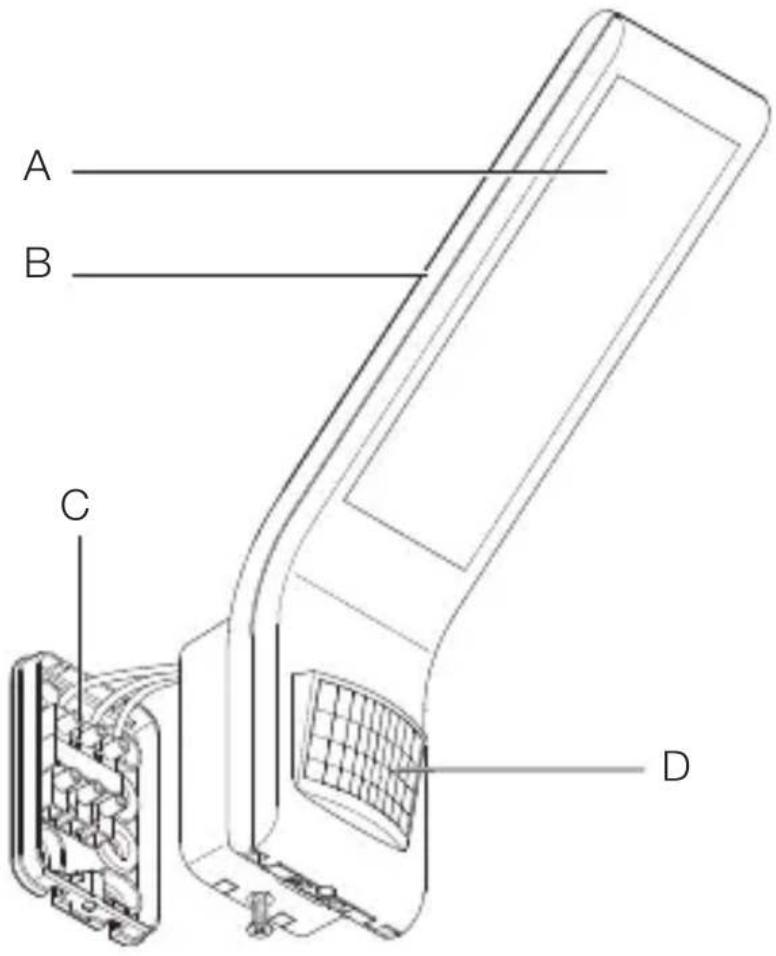

Oversikt over apparatet

3.3

A B C D

A LED-lyskasterhode
B Kjølelegeme
C Veggbrakett med innstikksklemme
D Sensorenhet

3.4

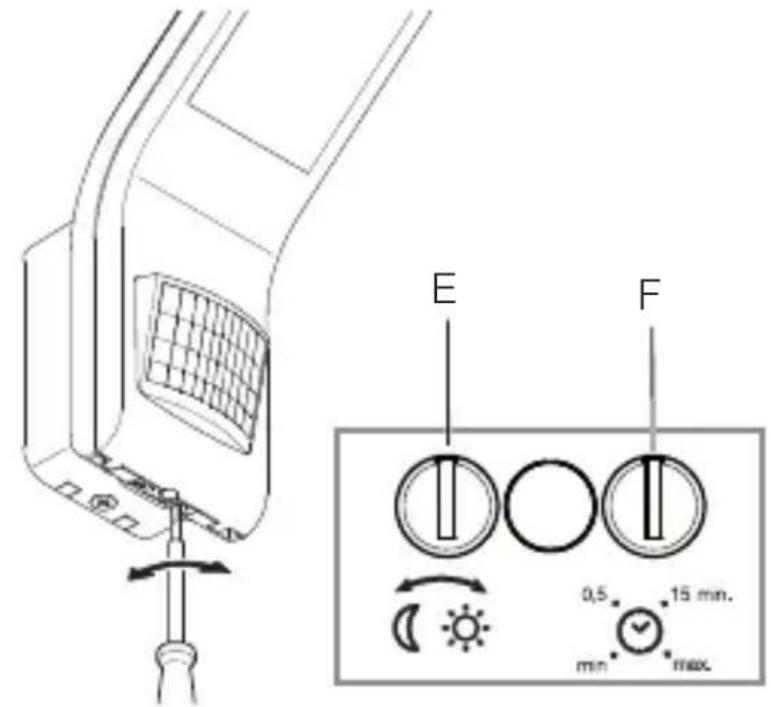

E F 0,5 15 min. mn max

E Skumringsinnstilling
F Tidsinnstilling

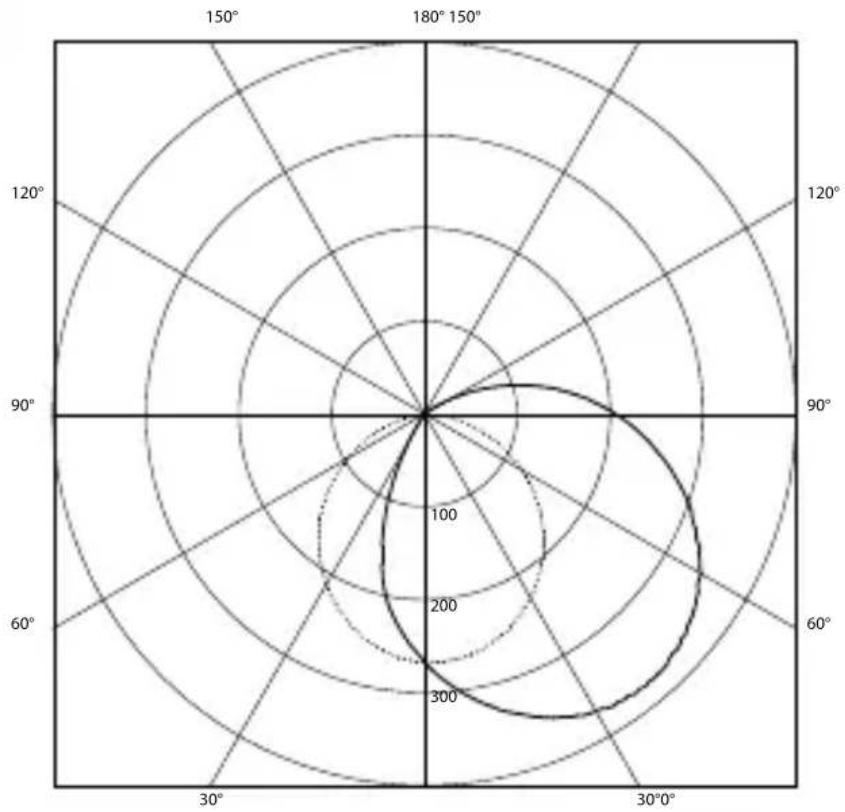

Lysfordelingskurve
3.5

4. Elektrisk tilkobling

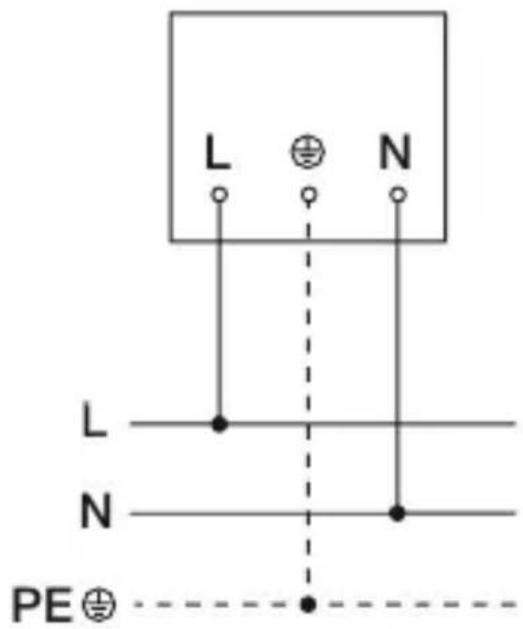

Koblingsskjema

4.1

I O

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

PE = jordleder (grønn/gul)

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til å kontrollere at ledningen er strømfri.
• Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

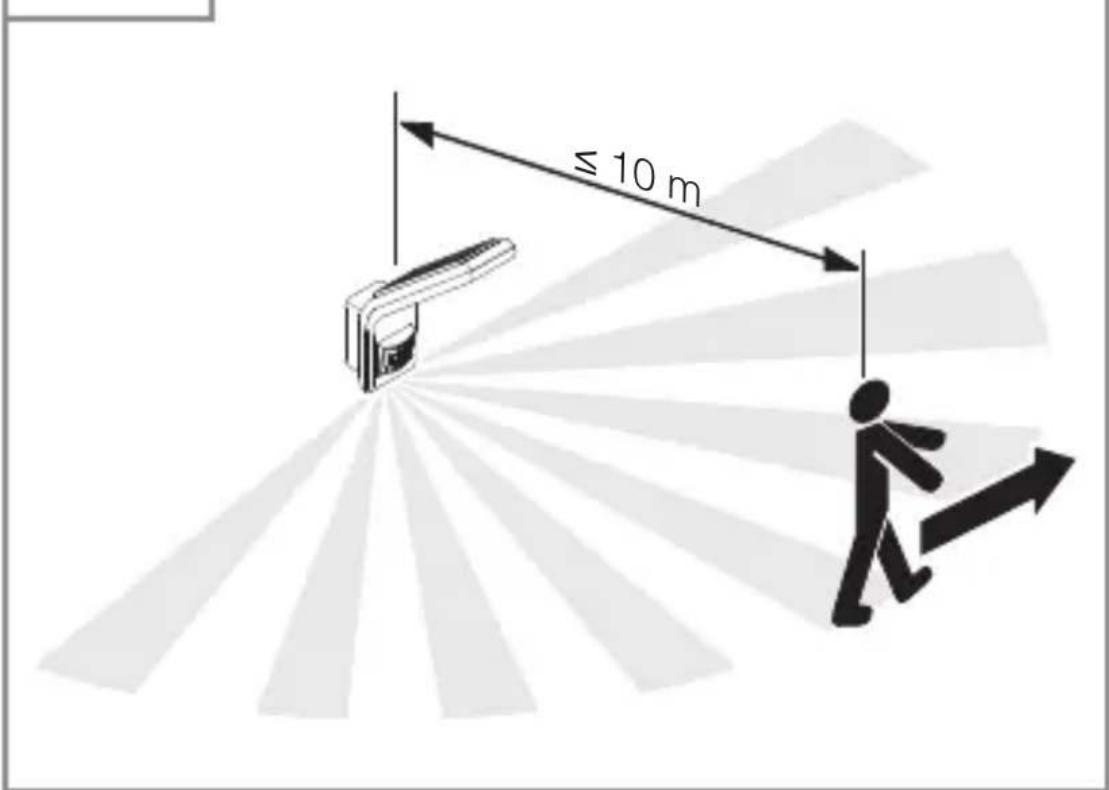

Bevegelsesregistrering til siden for gangretning

5.2

≤ 10 m

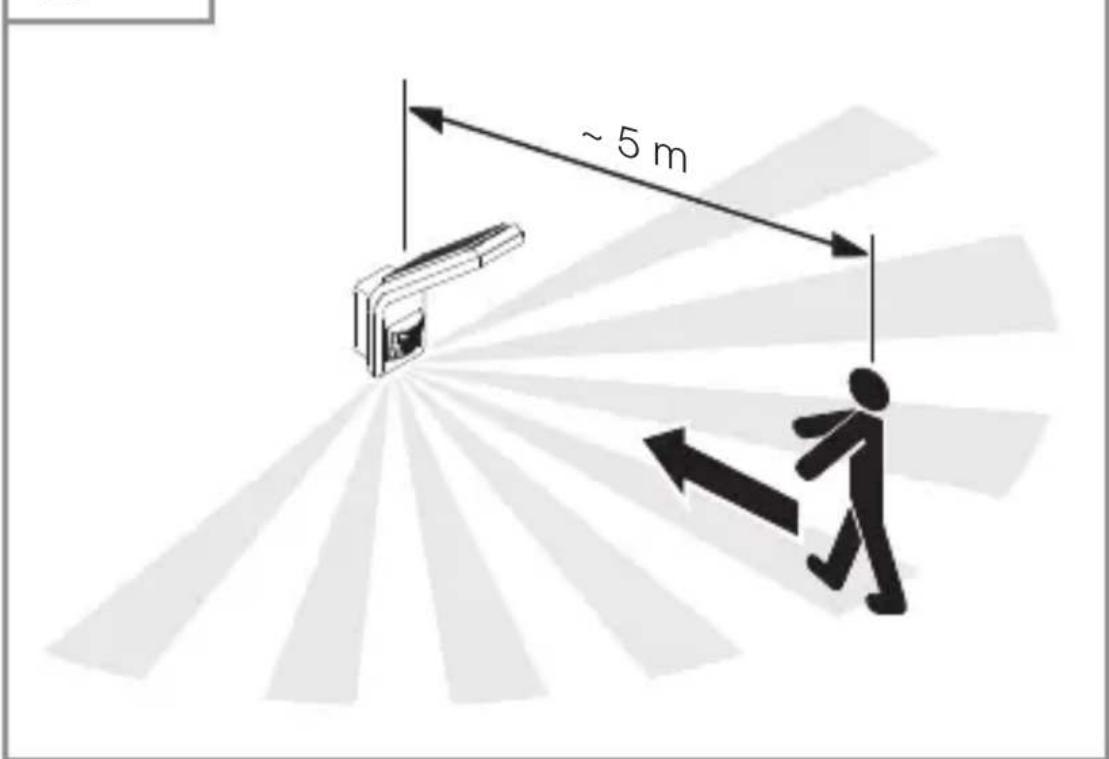

Bevegelsesregistrering i gangretning

5.3

~ 5 m

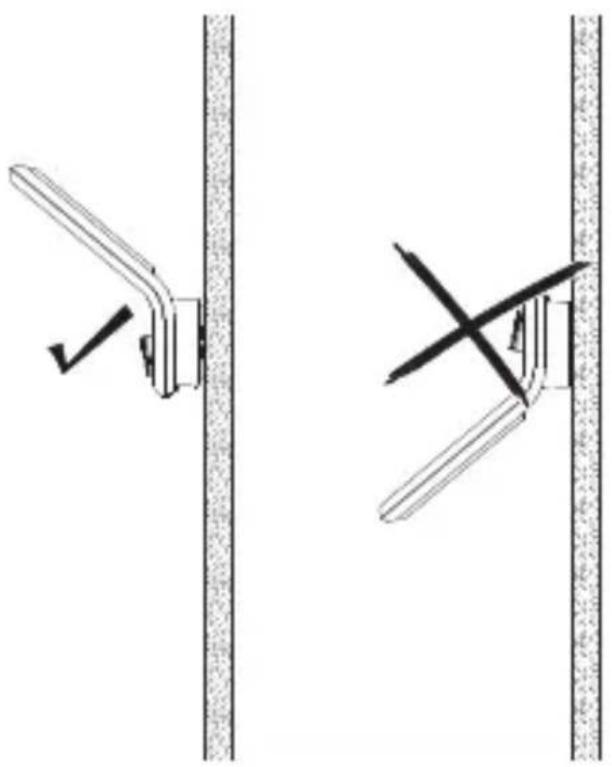

Justere enheten

5.4

Fremgang ved montering:

5.5

• Sjekk at strømtilførselen er stanset

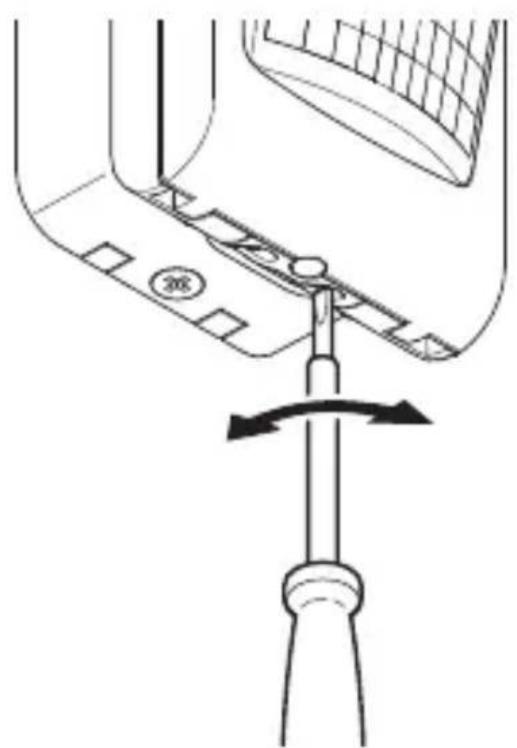

  • Løsne sikringsskruen
  • Ta LED-lyskasterhodet ut av veggbraketten

5.6

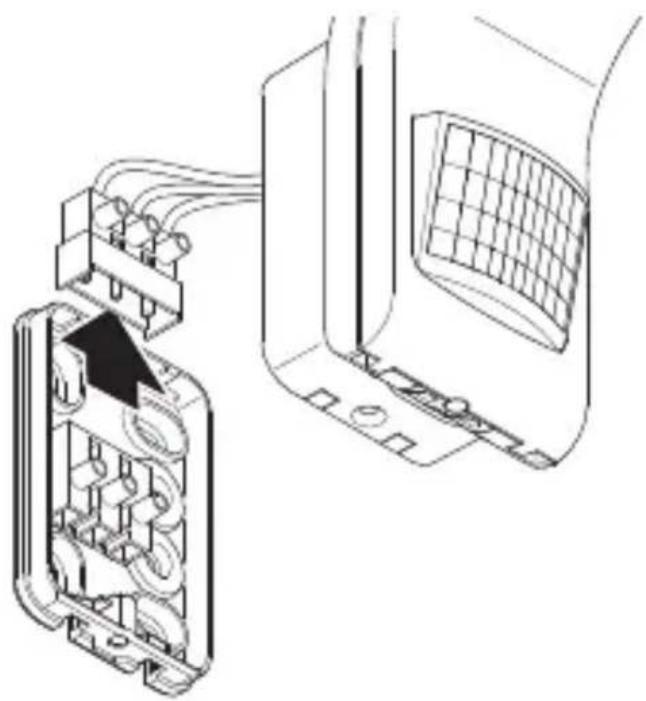

• Ta innstikksklemmen ut av veggbraketten

5.7

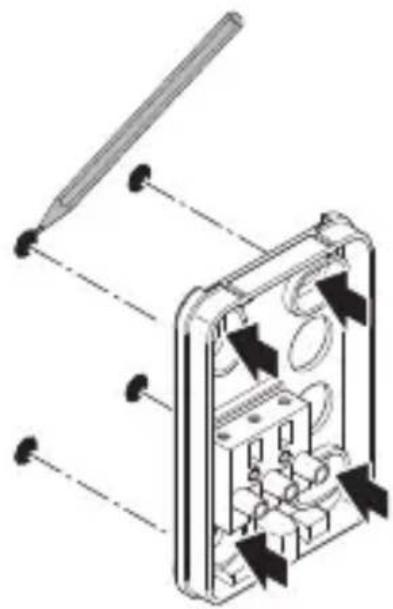

• Bor hull (∅ 6 mm) og sett inn plugger

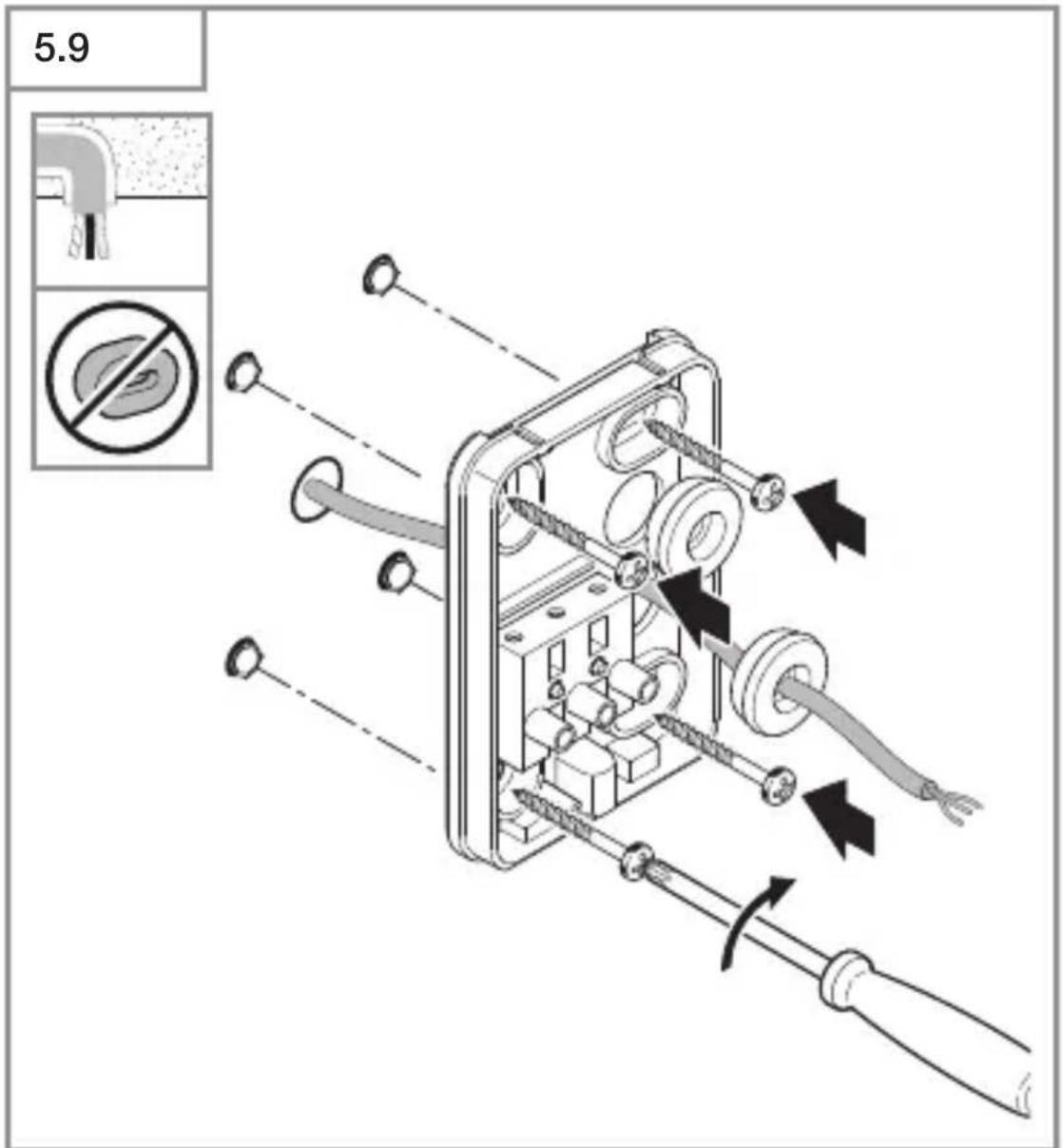

5.9

• Trykk inn tetningspluggen for nettilførselskabelen

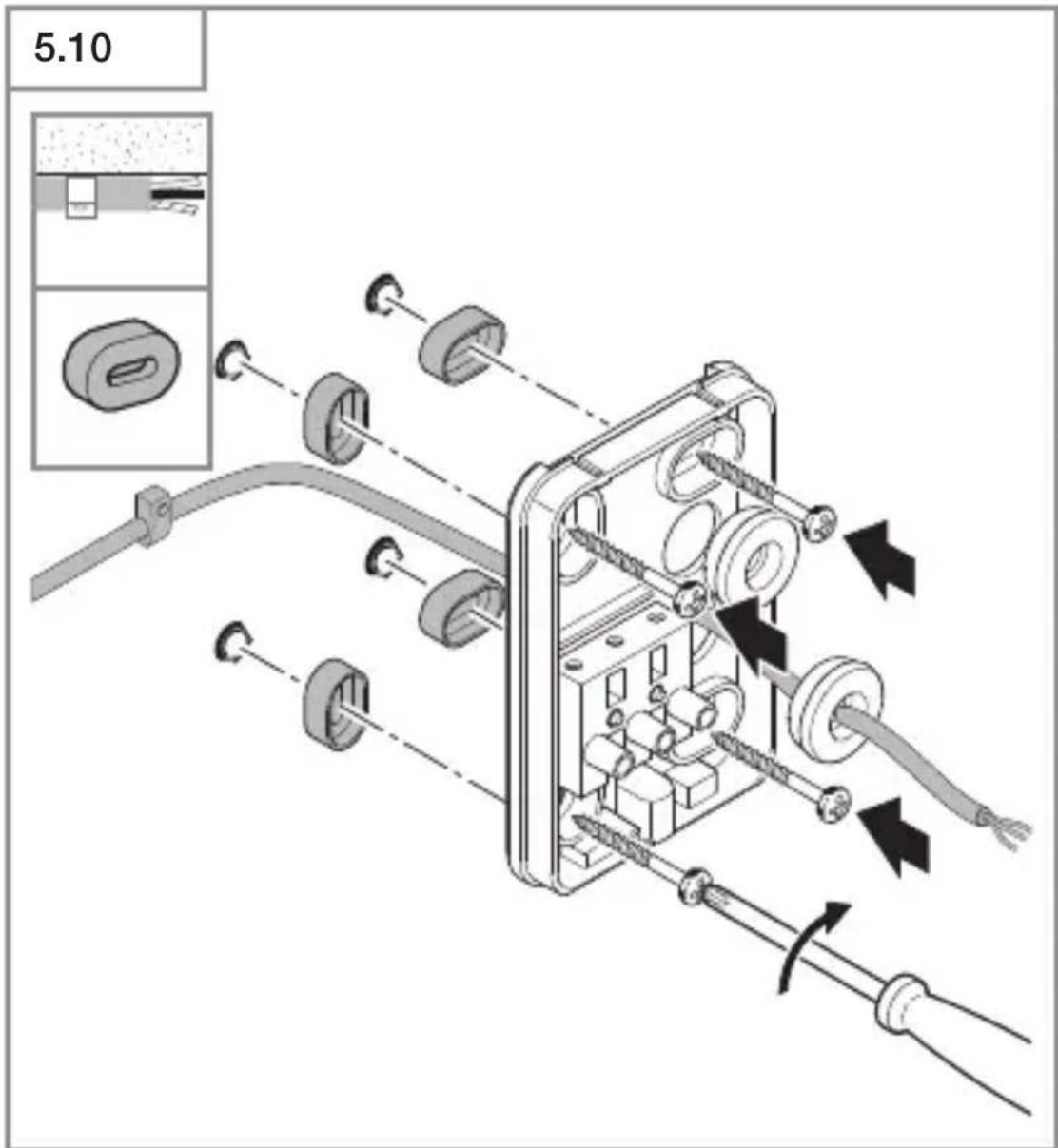

• For skjult ledningsføring: skru veggbraketten fast uten avstandsstykker

5.10

NO

• Trykk inn tetningspluggen for nettledningen.
• For åpen ledningsføring: skru veggbraketten fast med avstandsstykker

5.11

- Koble nettledningen til iht. koblingsskjemaet.

→ „4. Elektrisk tilkobling“

5.12

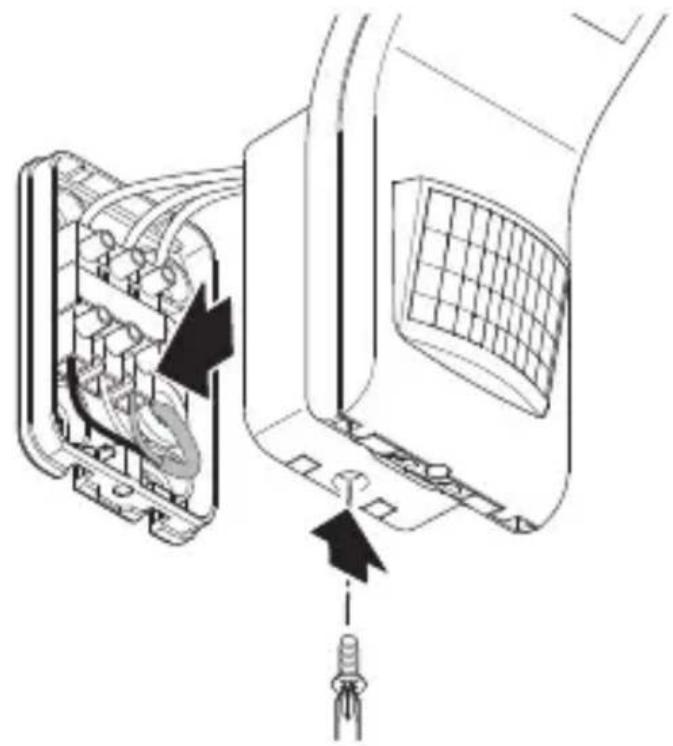

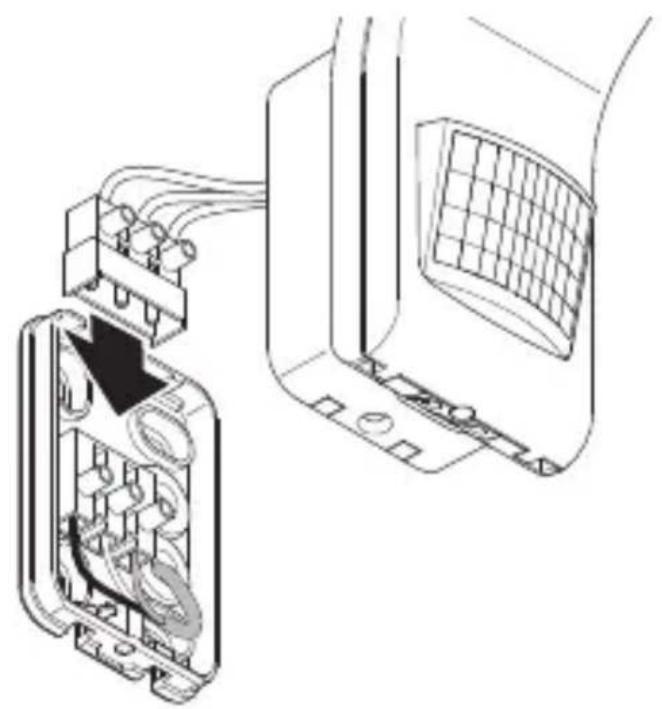

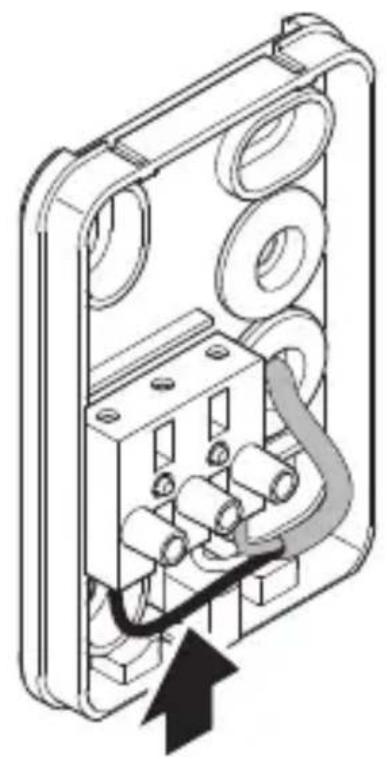

- Sett inn innstikksklemmen

5.13

- Slå på strømtilførselen

5.15

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2-1 000 lux.

- ✿ = dagslysmodus (uavhengig av lysstyrke)

- = skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på ✉.

Tidsinnstilling (F)

Utkoblingsforsinkelsen kan stilles trinnløst inn mellom ca. 2 sekunder og maks. 70 minutter. Hver registrerte bevegelse kobler inn lyset på nytt.

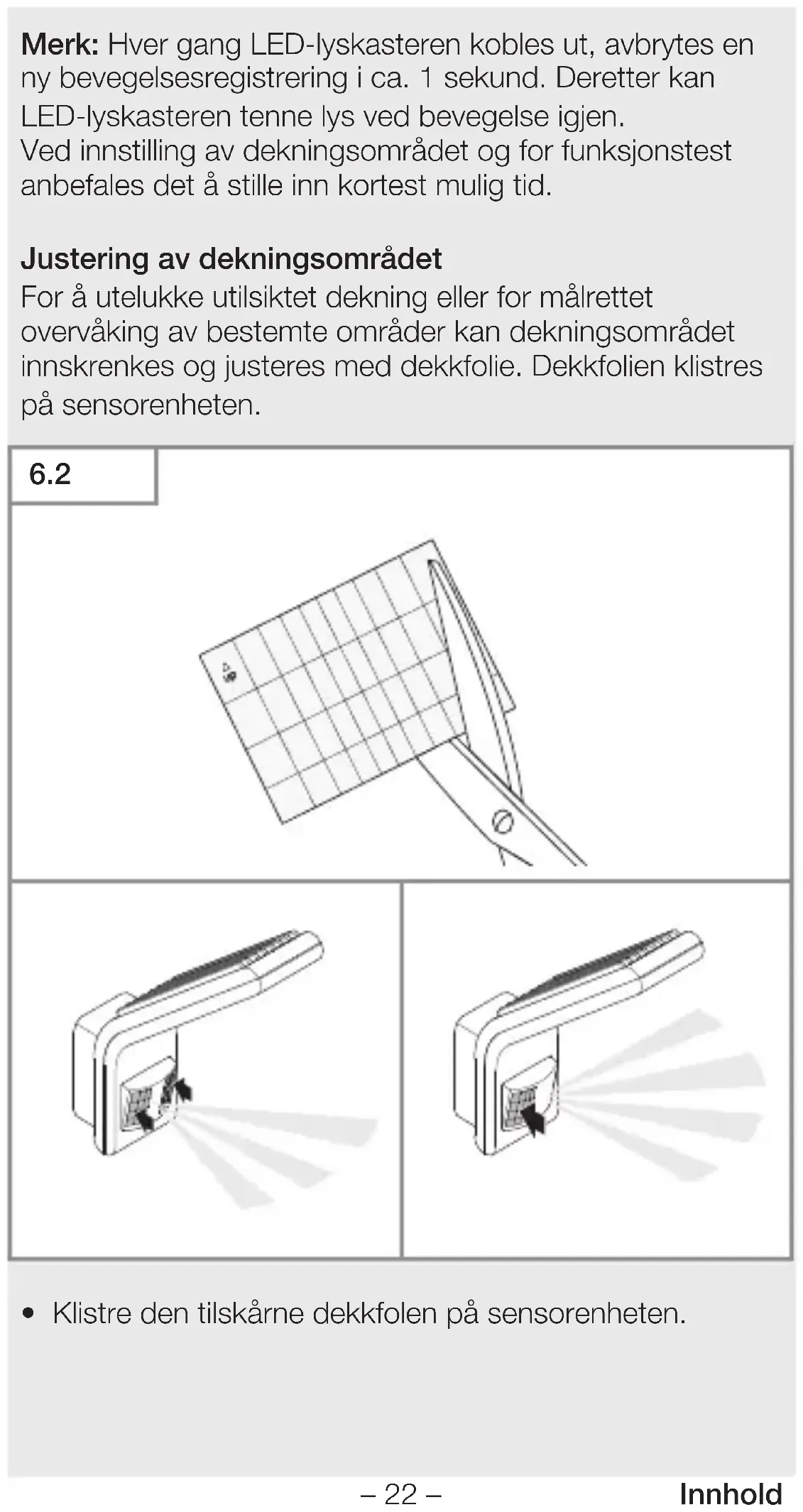

Merk: Hver gang LED-lyskasteren kobles ut, avbrytes en ny bevegelsesregistrering i ca. 1 sekund. Deretter kan LED-lyskasteren tenne lys ved bevegelse igjen. Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

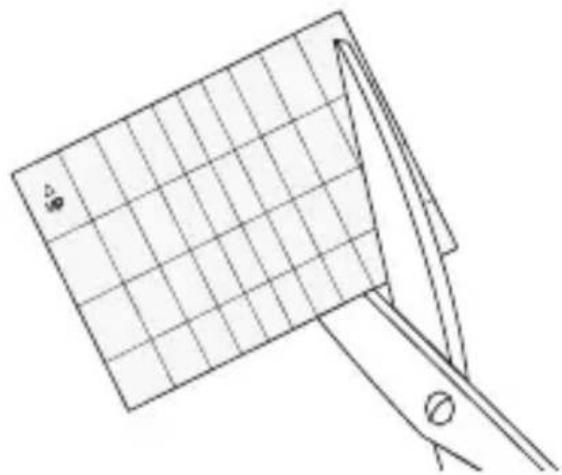

For å utelukke utilsiktet dekning eller for målrettet overvåking av bestemte områder kan dekningsområdet innskrenkes og justeres med dekkfolie. Dekkfolien klistres på sensorenheten.

6.2

- Klistre den tilskårne dekkfolen på sensorenheten.

7. Vedlikehold og stell

Apparatet er vedlikeholdsfritt.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Apparatet skal kun rengjøres når det er tört.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør apparatet med en lett fuktig klut uten rengjø-ringsmiddel.

Viktig: Funksjonsenheten kan ikke skiftes ut.

230V LED

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

9. Samsvarserklæring

Hermed erklærer STEINEL Vertrieb GmbH at det trådløse anlegget av type XLED home slim S oppfyller kravene i direktiv 2014/53/EU. Du finner EU-samsvarserklæringen i sin helhet på følgende internettadresse: www.steinel.de

10. Produsentgaranti

Dette Steinel-produktet er fremstilt med største nøyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikk-prøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.

3ÅRS PRODUSENT GARANTI

11. Tekniske spesifikasjoner

• Mål (h × b× d): 241 × 66 × 201 mm
• Spenning: 230-240 V, 50/60 Hz
• Effektopptak (P): 7,20 W
• Lysstrøm (360 ^8 ): hvit : 720 lm antrasitt: 648 lm
• Effektivitet: hvit: 100 lm/W antrasitt: 90 lm/W
• Standby sensor (P _sb ): 0,30 W
• Vekt: 0,560 kg
  – Projisert flate: sett forfra: 159 cm ^2 Sett fra siden: 101 cm ^2
• Strømtilførsel: 45 mA
  – Effektfaktor: 0,73
• Fargetemperatur: 3000 K (varmhvit) SDCM 2
• Fargegjengivelsesindeks: R_a=82
• Middels levetid: L70B50 ved 25 °C: >60 000 t.
  – Fargekonsistens SDCM: Startverdi: 3
  – Lysstyrkefordeling:

Apparatet har ikke spenning.

Enheten kobles ikke inn.

- Innskrenk eller forandre dekningsområdet ved behov.

Apparatet slår seg på när det ikke skal

– Enheten er ikke festet godt nok
• Monter enheten godt.
– Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).
- Kontroller området.
- Innskrenk eller forandre dekningsområdet ved behov.

13. Juridiske merknader

Sikkerhet

På grunn av manglende sabotasjesikkerhet egner apparatet seg ikke for bruk med spesielle innbruddsalarmanlegg. Værforholdene kan påvirke apparatets funksjon.
