BRUKSANVISNING XLED Home Slim S STEINEL

1. Om detta dokument 3
2. Allmänna säkerhetsanvisningar 3
3. Produktbeskrivning 4
4. Elektrisk anslutning 9
5. Montage 10
6. Funktion 21
7. Underhåll och skötsel 23
8. Avfallshantering 24
9. Försäkran om överensstämmelse 24
10. Tillverkargaranti 25
11. Tekniska data 26
12. Åtgärdande av störningar 27
13. Rättslig vägledning 28

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
- Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning för fara genom elektrisk ström!

Varning för fara genom vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.
• Följ säkerhetsanvisningarna.

• Förvara den tillgängligt.

• Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden.
  – Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal.

• Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  – Använd endast originalreservdelar.

– Reparationer får endast genomföras av professionella företag.

3. Produktbeskrivning

Ändamålsenlig användning

– LED-strålkastare med infraröd rörelsesensor.
– Väggmontage både inom- och utomhus.

Icke ändamålsenlig användning

– LED-strålkastaren är inte dimbar.

Inte dimbar

Funktionsprincip

– IR-sensorn uppfattar värmestrålningen från kroppar i rörelse (t.ex. människor, djur). Värmestrålningen omvandlas elektroniskt och tänder LED-strålkastaren automatiskt.
– Den säkraste rörelseregistreringen sker om armaturen monteras sidledes mot gåriktningen.
– Rörelseregistreringens räckvidd är begränsad om du går direkt mot armaturen.
– P.g.a. hinder (t.ex. träd, murar eller glasrutor) kan rörelseregistreringen inskränkas eller inte vara möjlig.
– Plötsliga temperaturförändringar genom vädrets inverkan kan inte åtskiljas från värmekällor.

Leveransomfattning

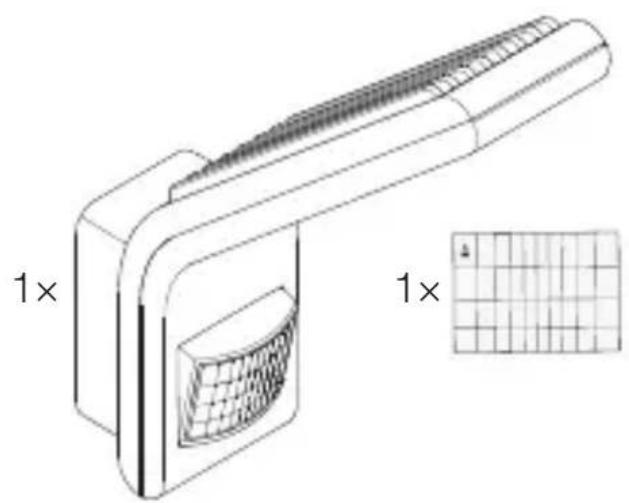

3.1

• 1 LED-strålkastare
• 1 täckfolie
• 4 pluggar
• 4 skruvar
• 4 avständshållare
• 1 säkerhetsdatablad (A)
• 1 quick-start guide (B)

Mått

3.2

66 mm 201 mm 241 mm

Översikt över enheter

3.3

A B C D

A LED strålkastarhuvud
B Kylfläns
C Vägghållare med stickklämma
D Sensorenhet

3.4

E F 0,5 15 min. mn max

E Skymningsinställning

F Efterlystid

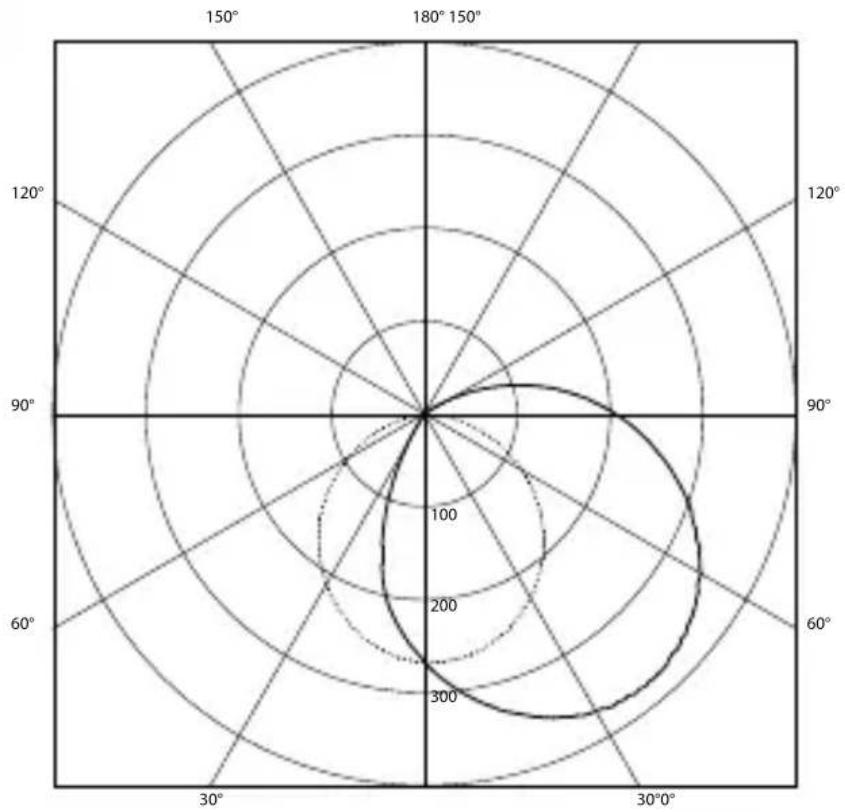

Ljusfördelningskurva
3.5

4. Elektrisk anslutning

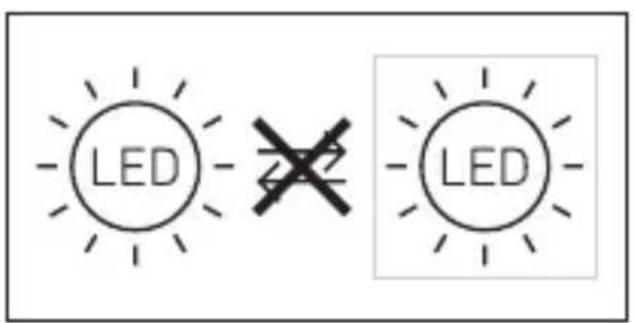

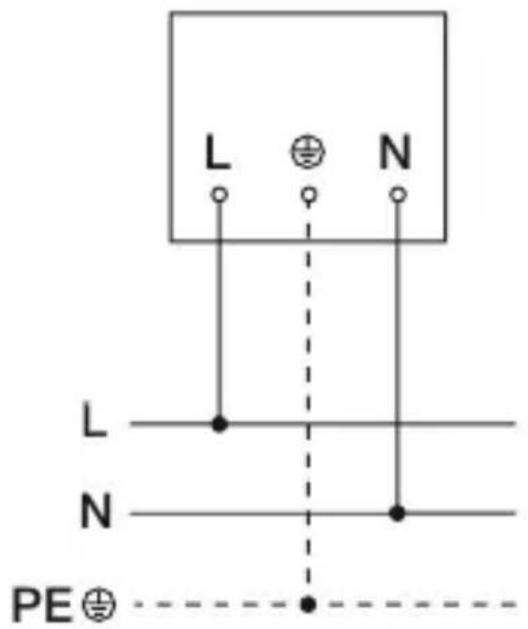

Kopplingsschema

4.1

I O

Nätledningen består av en 3-ledarkabel:

PE = Skyddsledare (grön/gul)

Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningarna korrekt.

Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.
• Välj en lämplig monteringsplats.

-Med hänsyn till räckvidden.
-Med hänsyn till rörelsedetekteringen.
-Vibrationsfritt.
-Bevakningsområde utan hinder.
-Inte i explosionsfarliga miljöer.
-Inte på lättantändliga underlag.
-Se inte in i ljuskällan på nära håll (< 30 cm).
-Avständ minst 50 cm från andra LED-strålkastare.

Räckvidd

5.1

≤ 8 m 2,2 m

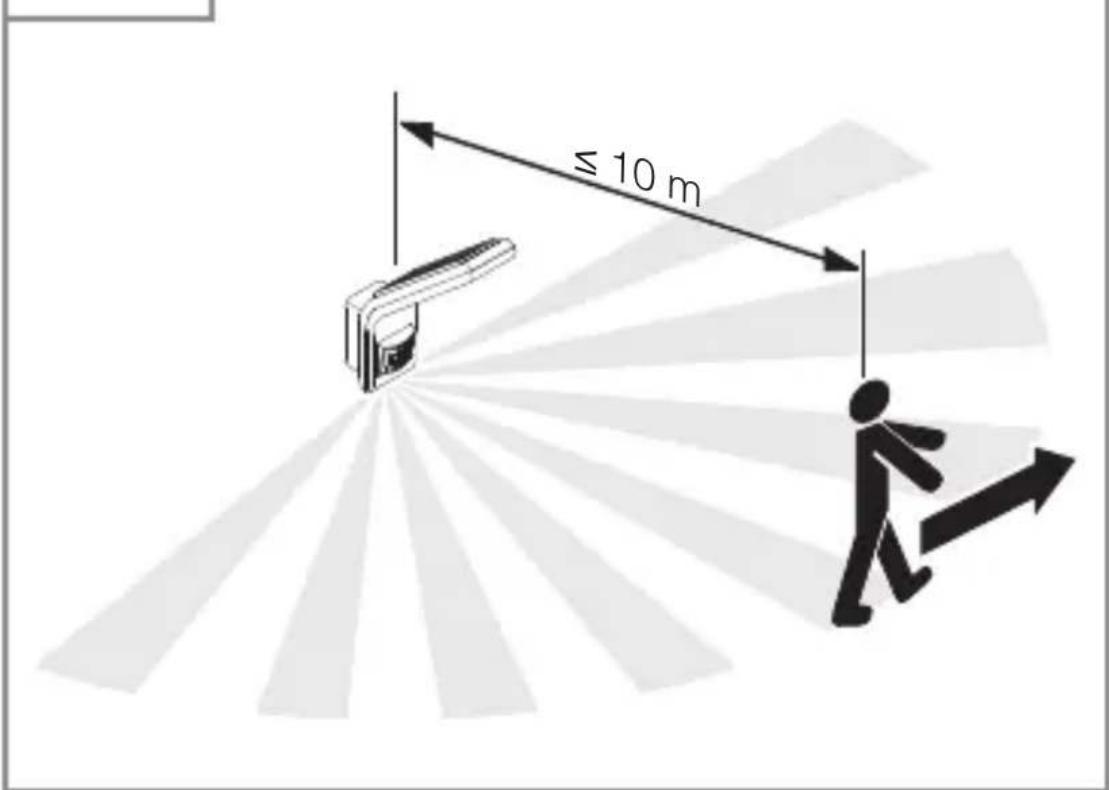

Rörelseregistrering sidledes mot gåriktningen

5.2

≤ 10 m

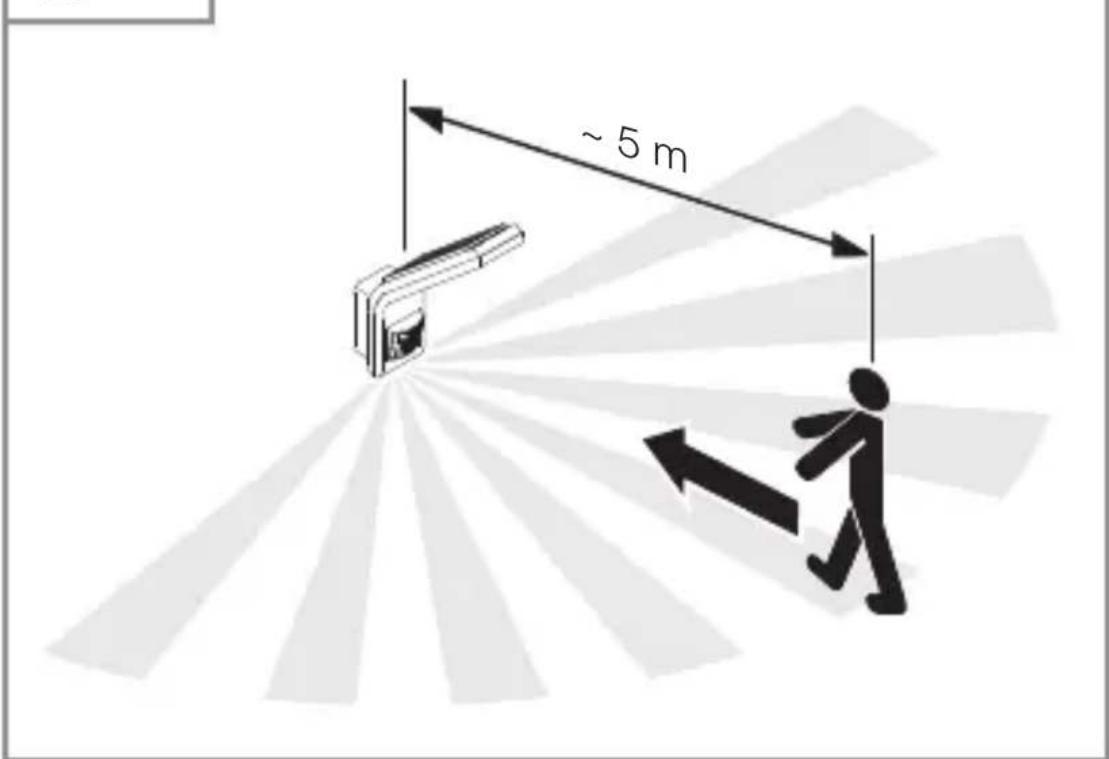

Rörelseregistrering i gåriktning

5.3

~ 5 m

• Kontrollera att spänningen är frånslagen.

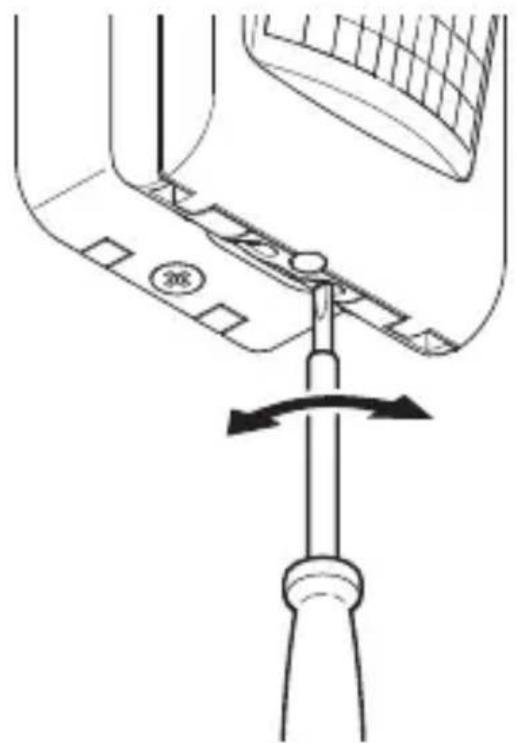

• Lossa lässkruven.
• Ta av LED strålkastarhuvudet från vägghållaren.

5.6

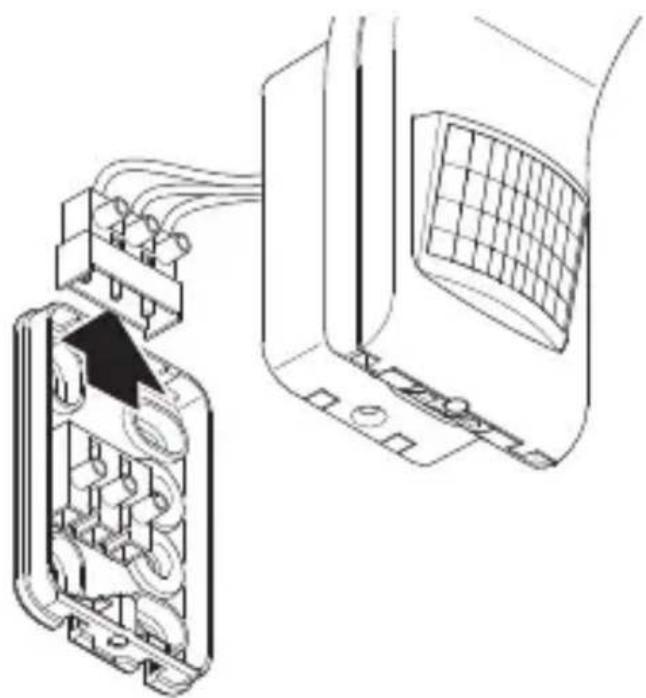

- Ta bort kopplingsplinten från vägghållaren.

5.7

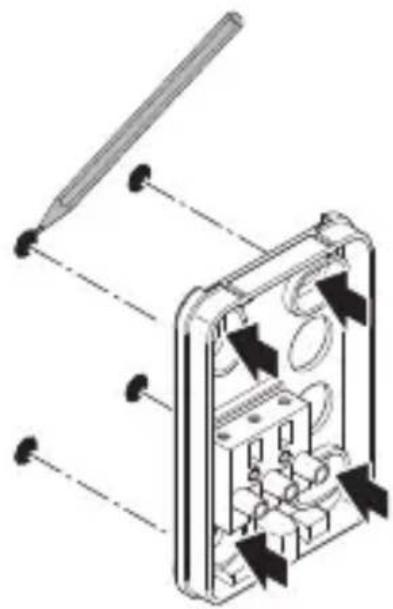

- Borra hål (∅ 6 mm) och sätt i pluggar.

5.9

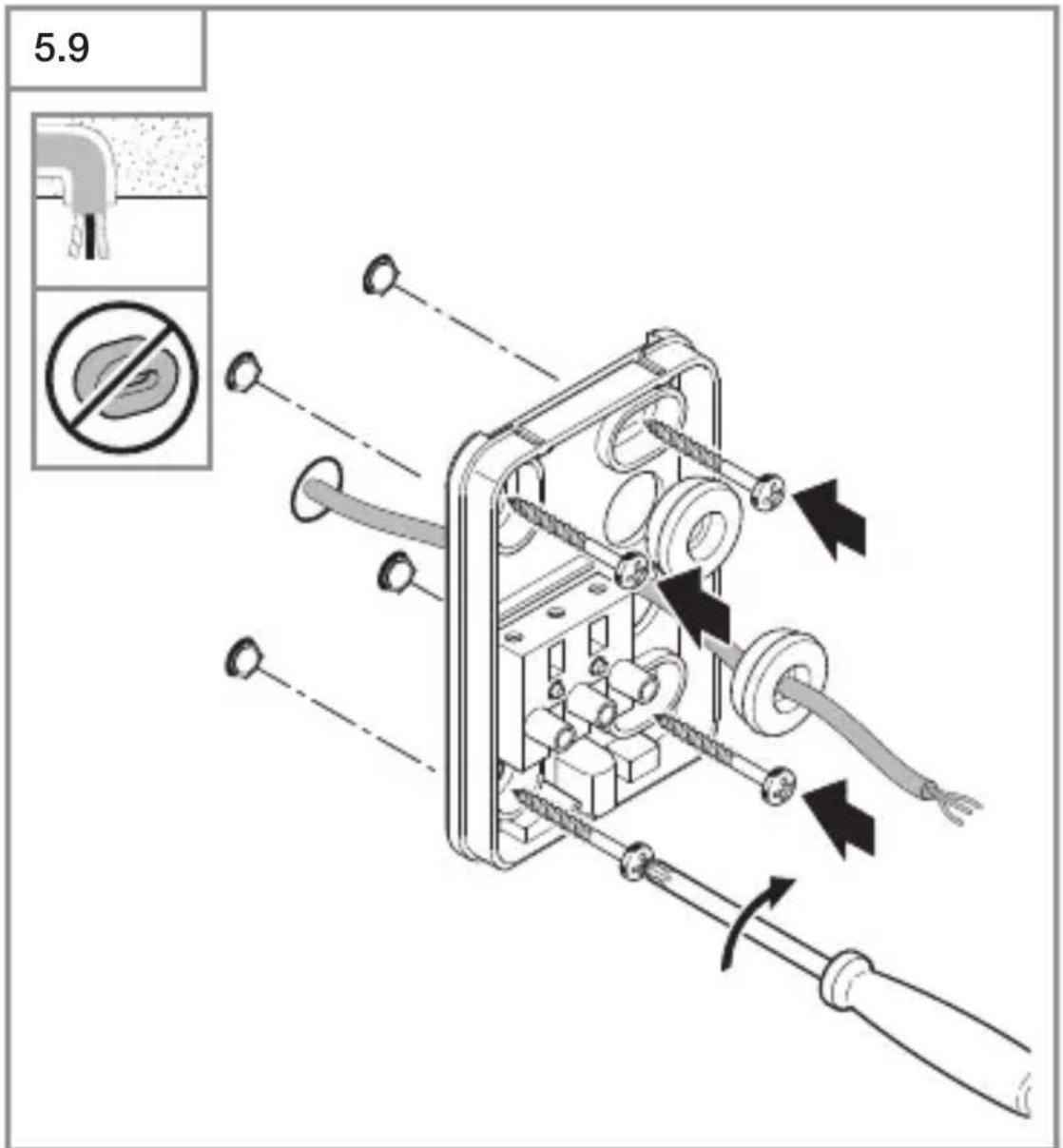

• Tryck igenom packningen för nätkabeln.
• Skruva fast väggfästet utan avständshållare vid infälld nätkabel.

5.10

SE

• Tryck igenom packningen för nätkabeln.
• Skruva fast väggfästet med avständshållare vid utanpåliggande nätkabel.

5.11

- Anslut nätkabeln enligt kopplingsschemat.

• Sätt på LED strålkastarhuvudet på vägghållaren.
• Skruva i lässkruven.

5.14

I O

- Slå till spänningen.

5.15

- Företa inställningarna. → „6. Funktion“

6. Funktion

Fabriksinställningar

– Skymningsnivå: dagsljusdrift 1 000 lux
– Efterlystid: 2 sekunder
- Inställning av räckvidden: 8 meter

Inställningsregulator

6.1

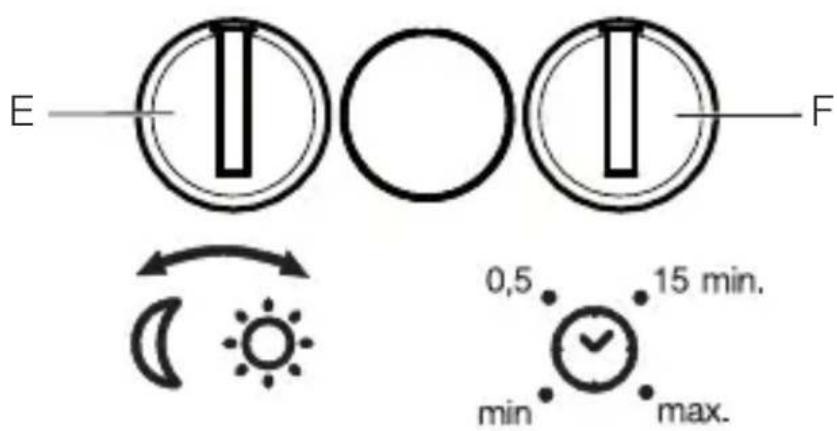

E F 0,5 15 min. min max.

Skymningsinställning (E)

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2-1 000 lux

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på ✉.

Efterlystid (F)

Inkopplingsfördröjningen kan ställas in steglöst från ca 2 sekunder till max. 70 minuter. Varje uppfattad rörelse tänder ljuset på nytt.

Information: Efter varje gång som LED-strålkastaren har släckts avbryts rörelsebevakningen i ca 1 sekund. Därefter kan LED-strålkastaren tändas igen vid rörelse.

För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.

Justering bevakningsområde

För att undvika oavsiktlig bevakning eller för att övervaka vissa områden målinriktat, kan bevakningsområdet begrän- sas med täckfolie. Täckfolien klistras fast på sensorenheten.

6.2

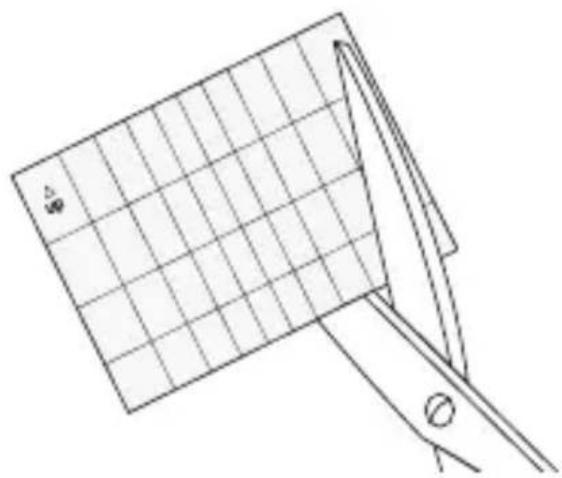

- Den tillklippta täckfolien klistras fast på sensorenheten.

7. Underhåll och skötsel

Apparaten är underhållsfri.

Fara p.g.a. elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

- Rengör bara apparaten när den är torr.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på apparaten.

- Rengör den med en lätt fuktad trasa utan rengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL Vertrieb GmbH, att radioanläggningstypen XLED home slim S motsvarar direktivet 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.stinel.de

10. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garanti- tidens utgång eller vid bristfälligheter som inte omfattas av garantin.

3 Å R S TILLVERKAR GARANTI

11. Tekniska data

- Mått (H × B × D): 241 × 66 × 201 mm

- Spänning: 230-240 V, 50/60 Hz

- Systemeffekt (P _on ): 7,20 W

- Ljusflöde (360°): vit : 720 lm antracit: 648 lm

- Ljusutbyte: vit: 100 lm/W antracit: 90 lm/W

- Standby (sensor) (P_sb) : 0,30 W

- Vikt: 0,560 kg

– Projicerad yta: bild framifrån: 159 cm ^2 från sidan: 101 cm ^2

– Nätström: 45 mA

- Effektfaktor: 0,73

- Färgtemperatur: 3 000 K (varmvit) SDCM 2

- Färgåtergivningsindex: R_a=82

- Medellång livslängd för beräkningen: L70B50 vid 25°C: >60 000 timmar

– Färgkonsistens SDCM: Startvärde: 3

– Ljusintensitetsfördelning:

- Bevakningsräckvidd: 8 m

- Bevakningsvinkel: 160° med underkrypskydd

- Skymningsinställning: 2 - 1 000 lux

- Skyddsklass: IP 44

– Isolationsklass:

- Omgivningstemperatur: -20 till +40°C

12. Åtgärdande av störningar

Apparaten utan spänning

– Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.
• Byt ut den defekta säkringen.

- Avbrott i kabel.

- Kontrollera kabeln med spänningsprovare.

- Kortslutning i nätanslutningen.

- Kontrollera anslutningarna.

- Slå till strömbrytaren.

Armaturen tänds inte.

– Felaktig skymningsinställning.

- Ställ in skymningsinställningen på nytt.

– Nätströmbrytare FRÅN.

• Ställ in nätströmbrytaren.

– Säkringen inte påslagen eller defekt.

- Tillkoppla säkringen.

- Byt ut den defekta säkringen.

- Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

- Kontrollera och justera bevakningsområdet.

– Ljuskälla defekt.

- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

- Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.
• Begränsa eller förändra bevakningsområdet vid behov.

Apparaten sätts på oönskat.

– Armaturen inte korrekt monterad.
• Montera armaturen korrekt.
– Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).
- Kontrollera området.
- Begränsa eller förändra bevakningsområdet vid behov.

13. Rättslig vägledning

Säkerhet

Apparaten är inte avsedd för professionella tjuvlarm, efter- som den saknar sabotagesäkerhet. Väderleksinflytanden kan påverka apparatens funktion.
