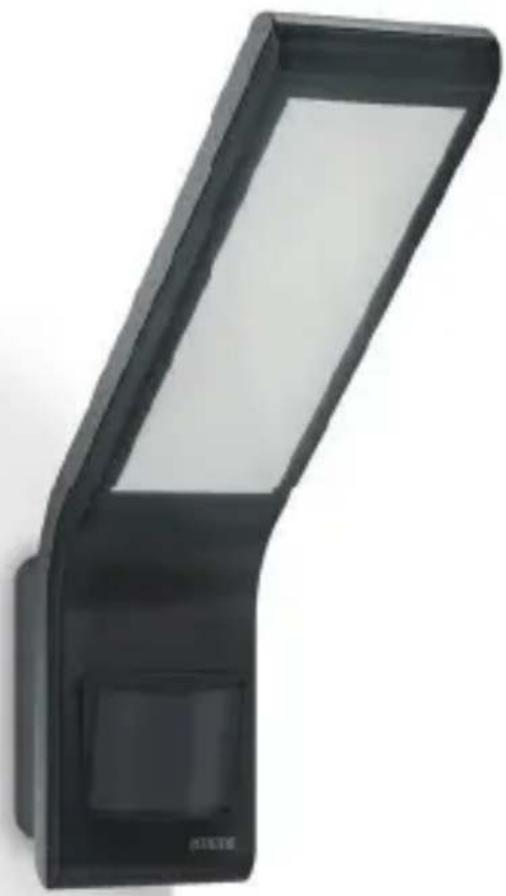

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XLED Home Slim S STEINEL

1. Σχετικά με αυτό το έγγραφο 3
2. Γενικές υποδείξεις ασφάλειας 3
3. Περιγραφή συσκευής 4
4. Ηλεκτρική σύνδεση 9
5. Συναρμολόγηση 10
6. Λειτουργία 22
7. Συντήρηση και Φροντίδα 24
8. Απόσυρση 25
9. Δήλωση συμμόρφωσης 25
10. Εγγύηση κατασκευαστή 26
11. Τεχνικά δεδομένα 27
12. Αποκατάσταση βλάβης 28
13. Νομικές υποδείξεις 29

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.

– Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.
– Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.
– Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

- Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους τεχνικούς.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς

– Προβολέας LED με αισθητήρα κίνησης υπέρυθρων.

– Εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους.

Χρήση όχι σύμφωνα με τους κανονισμούς

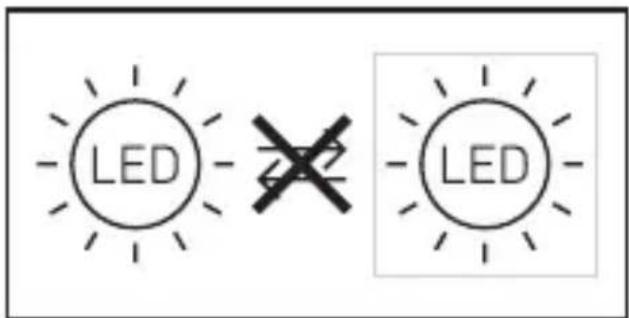

– Ο προβολέας LED δεν διαθέτει ρεοστατική ρύθμιση.

Χωρίς ρεοστατική ρύθμιση

Αρχή λειτουργίας

- Ο αισθητήρας υπέρυθρων ανιχνεύει την θερμική ακτι- νοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζωών). Η θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τον αισθητήριο προβολέα LED.

– Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια συναρμολόγηση της συσκευής ως προς την κατεύθυνση κίνησης.

– Η εμβέλεια ανίχνευσης κίνησης περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα.

- Μέσα από εμπόδια (π.χ. δέντρα, τοίχους ή υαλοπίνακες) ίσως να περιορίζεται ή να μην είναι καθόλου δυνατή η ανίχνευση κίνησης.

– Οι αιφνίδιες μεταβολές θερμοκρασίας λόγω των και- ρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας.

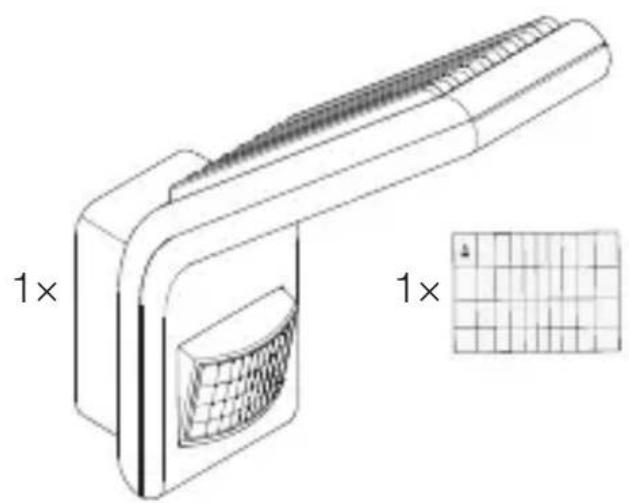

Περιεχόμενο συσκευασίας

3.1

• 1 προβολέας LED
• 1 προστατευτικό φύλλο
• 4 takákia
• 4 βίδες
• 4 Διαστάρια
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

Διαστάσεις προϊόντος

3.2

66 mm 201 mm 241 mm

Επισκόπηση συσκευής

3.3

A B C D

A Κεφαλή προβολέα LED
B Μπλοκ ψύξης
C Στήριγμα τοίχου με κλέμα εμβυσμάτωσης
D Mováda aiσθητήρα

3.4

E F 0,5 15 min. mn max

Ε Ρύθμιση ευαισθησίας
F Púθμιση χρόνου

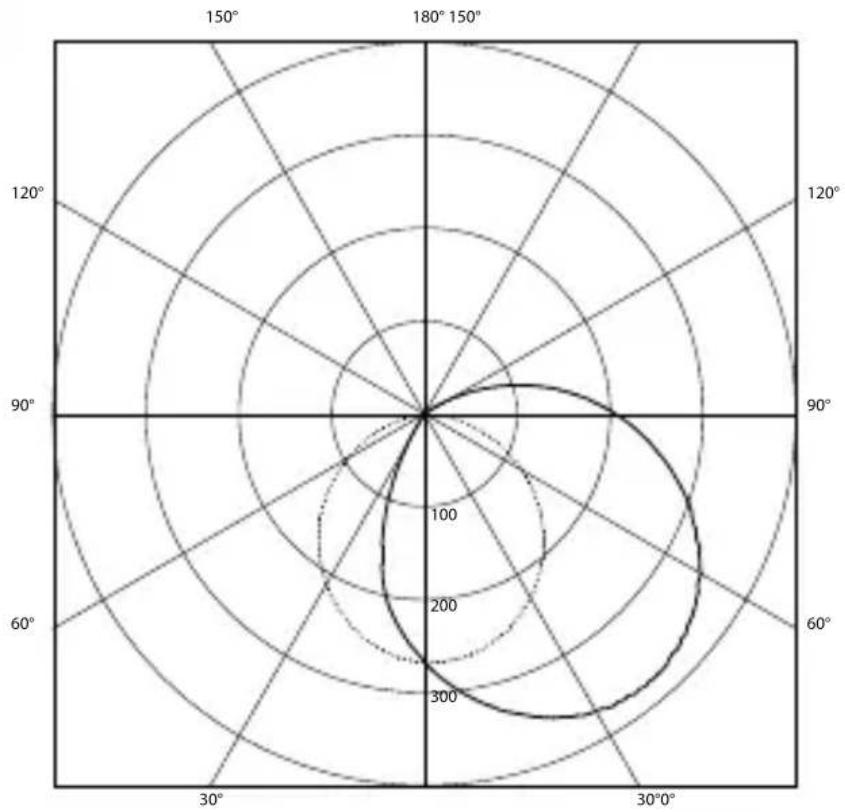

Διάγραμμα διάχυσης φωτός
3.5

4. Ηλεκτρική σύνδεση

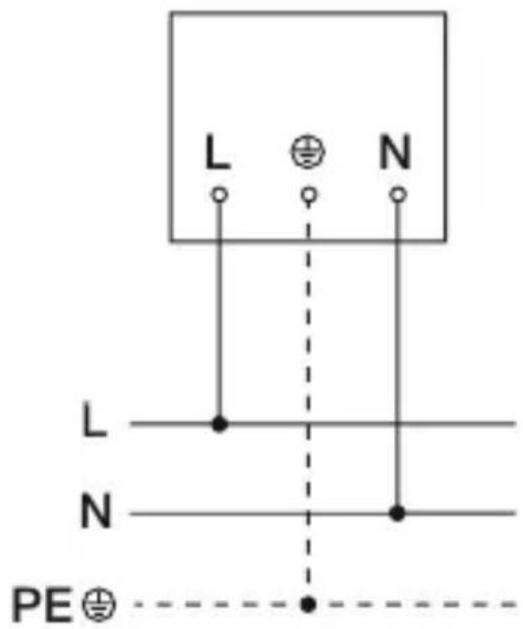

Διάγραμμα συνδεσμολογίας

4.1

I O

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο/κίτρινο)

Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.

Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

LED LED

5. Συναρμολόγηση

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκα- λέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
- Συνδέστε σωστά τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης.

-Λαμβάνετε υπόψη την εμβέλεια.
-Λαμβάνετε υπόψη την ανίχνευση κίνησης.
-Χωρίς κραδασμούς.
-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.
-Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.
-Όχι επάνω σε εύφλεκτες επιφάνειες.
-Μην κοιτάζετε στην πηγή φωτός από κοντινή απόσταση (< 30 cm).
-Σε απόσταση τουλάχιστον 50 cm από άλλους αισθητήριους προβολείς LED.

Εμβέλεια

5.1

≤ 8 m 2,2 m

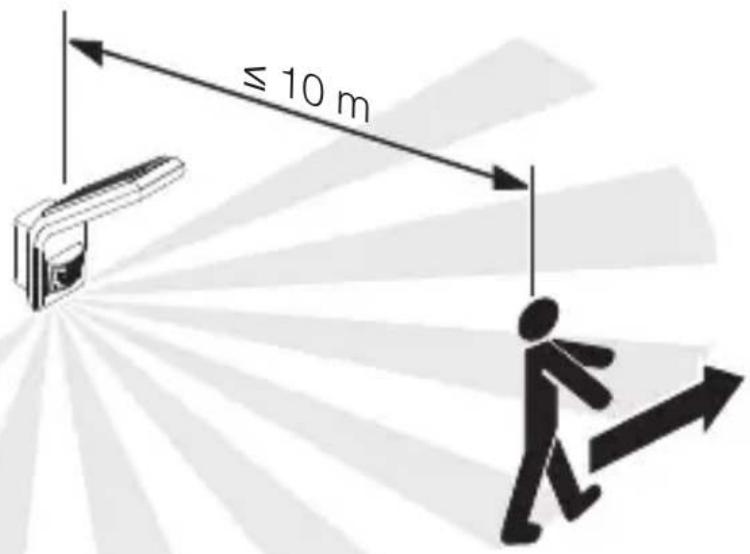

Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης

5.2

≤ 10 m

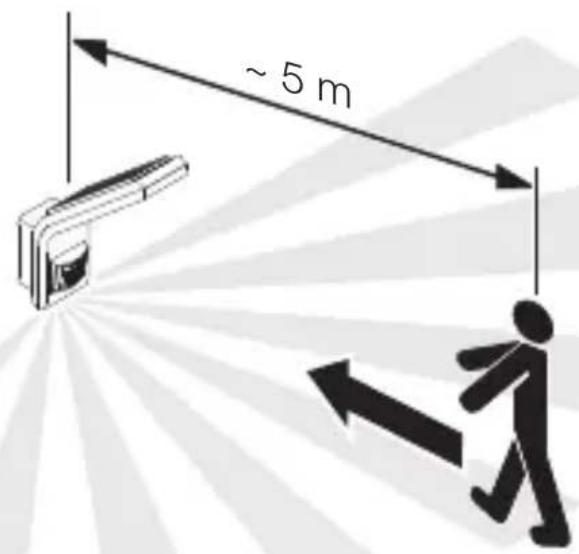

Ανίχνευση κινήσεων στην κατεύθυνση κίνησης

5.3

~ 5 m

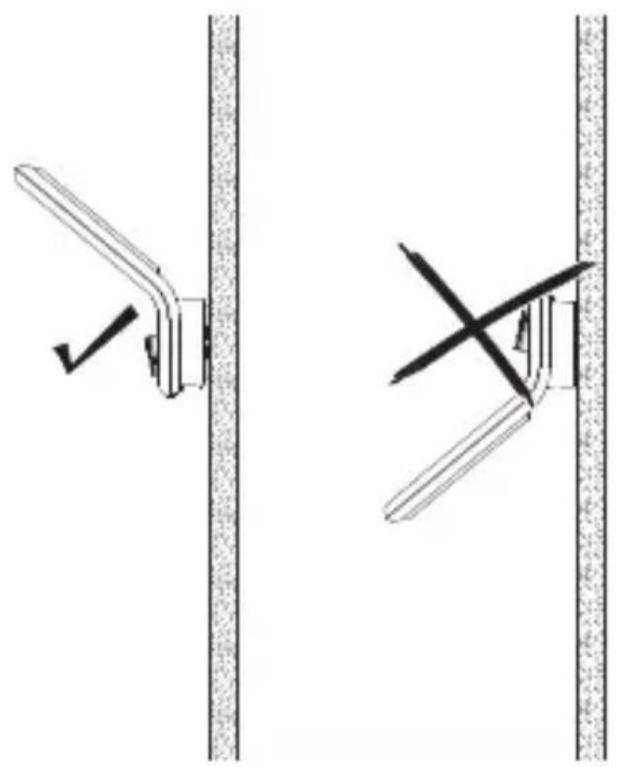

Ευθυγράμμιση συσκευής

5.4

- Ευθυγραμμίστε σωστά τη συσκευή.

Βήματα εγκατάστασης

5.5

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποι- ημένη.
  • Λύνετε τη βίδα ασφάλισης.
• Αποσυνδέετε την κεφαλή προβολέα LED από το στήριγμα τοίχου.

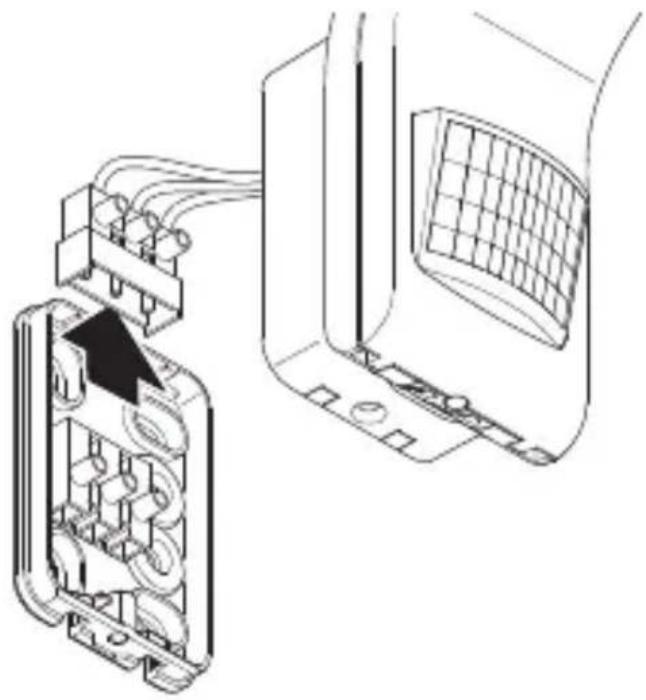

5.6

- Αποσπάτε κλέμα εμβυσμάτωσης από το στήριγμα τοίχου.

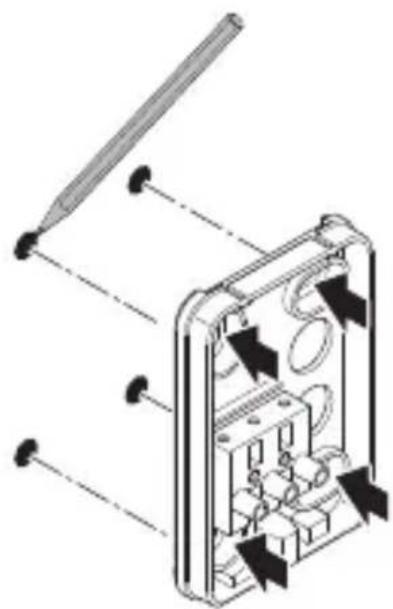

5.7

- Σημαδεύετε τα σημεία για τρύπες.

5.8

- Ανοίγετε τρύπες (ø 6 mm) και τοποθετείτε ούπατ.

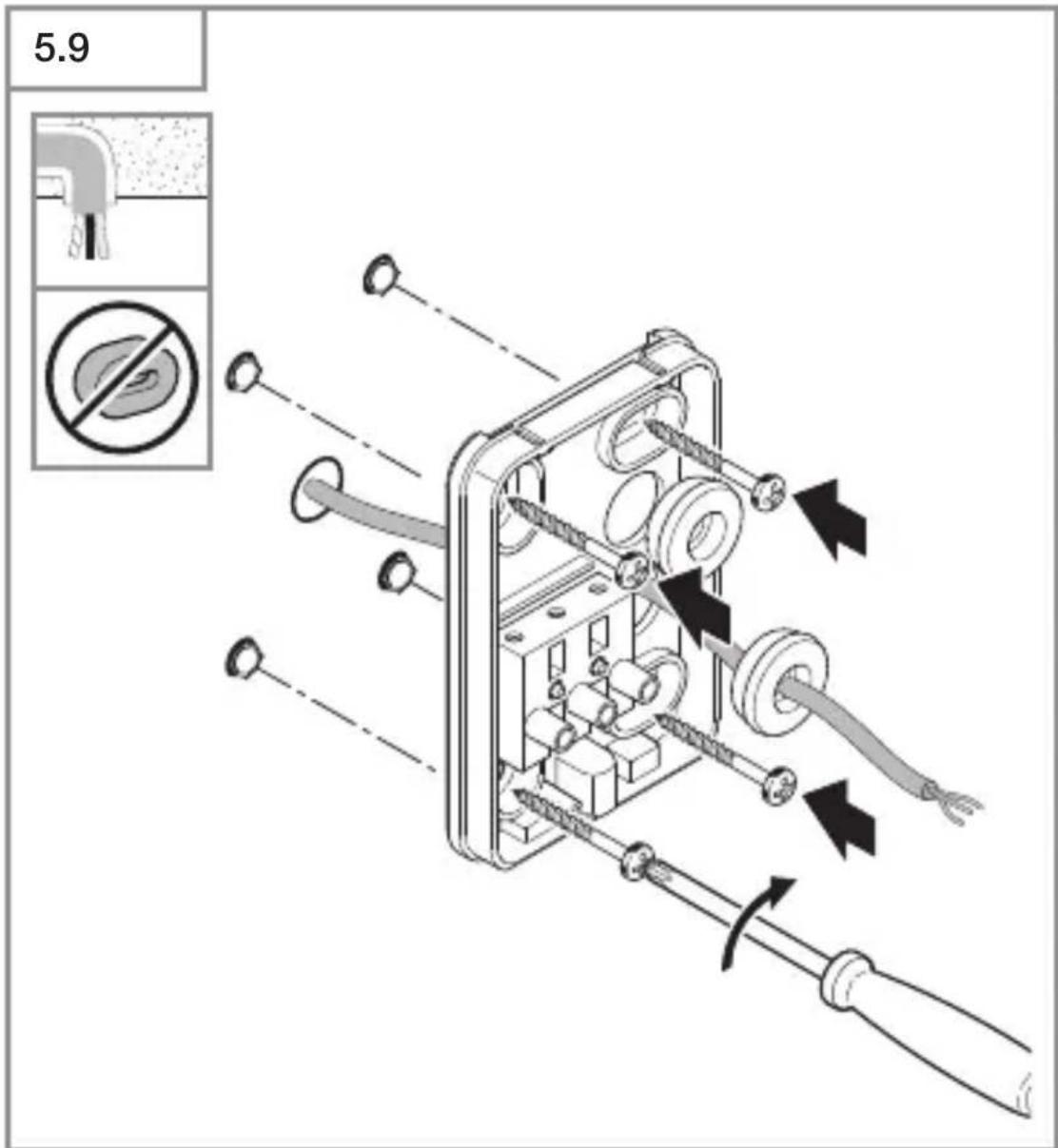

5.9

GR

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας ενδοτοίχια χωρίς διαστάρι.

5.10

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας εξωτοίχια με διαστάρι.

5.11

- Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας.

→ „4. Ηλεκτρική σύνδεση“

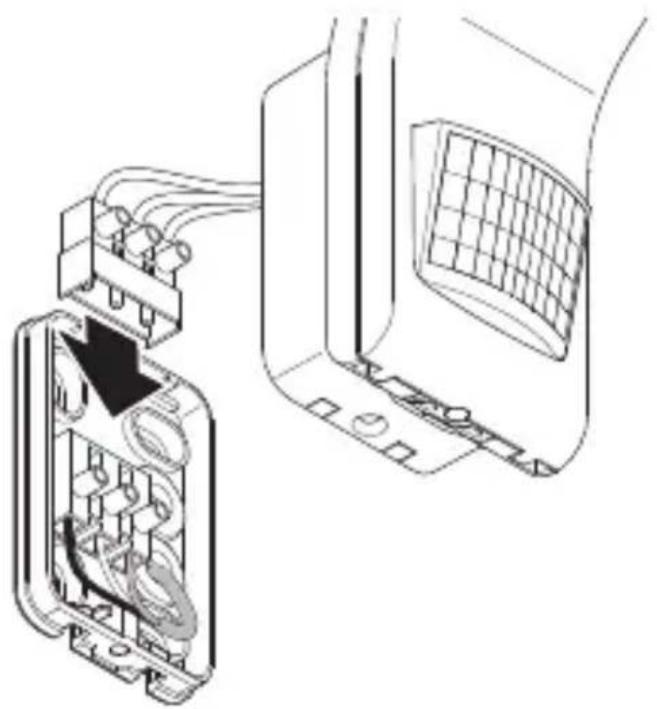

5.12

• Συνδέετε κλέμα εμβυσμάτωσης.

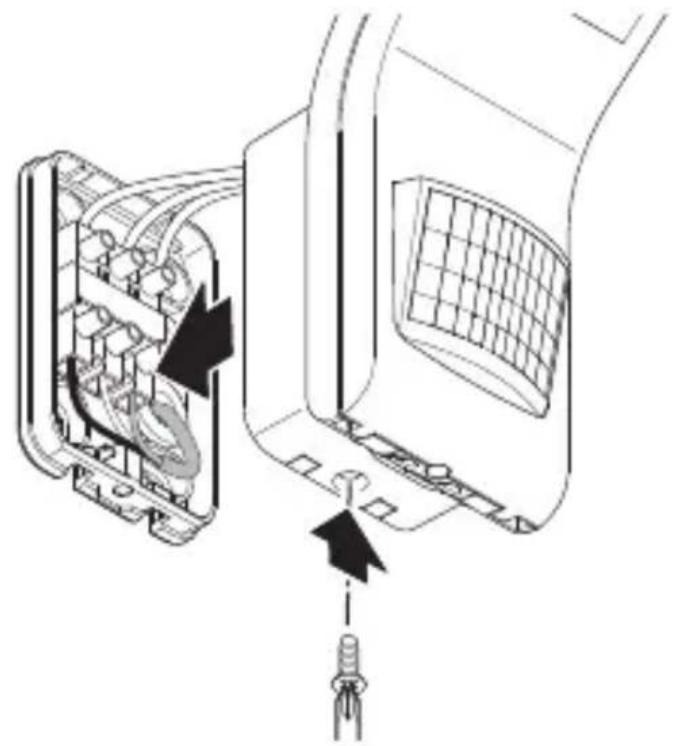

5.13

• Τοποθετείτε την κεφαλή προβολέα LED στο στήριγμα τοίχου.
  • Βιδώνετε τη βίδα ασφάλισης.

5.14

I O

• Ενεργοποιείτε την τροφοδοσία ρεύματος.
  ●

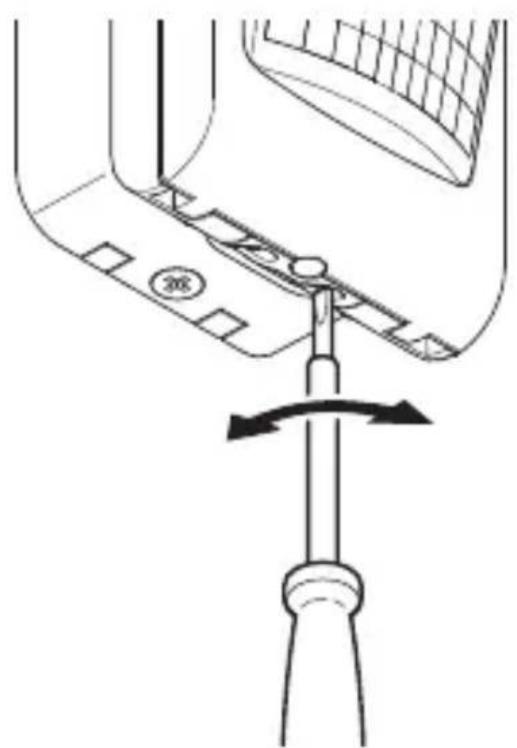

5.15

- Κάντε ρυθμίσεις. → „6. Λειτουργία“

GR

6. Λειτουργία

Ρυθμίσεις εργοστασίου

• Ρύθμιση ορίου ευαισθησίας: λειτουργία φωτός ημέρας 1.000 Lux
• Ρύθμιση χρόνου: 2 δευτερόλεπτα
• Ρύθμιση εμβέλειας: 8 μέτρα

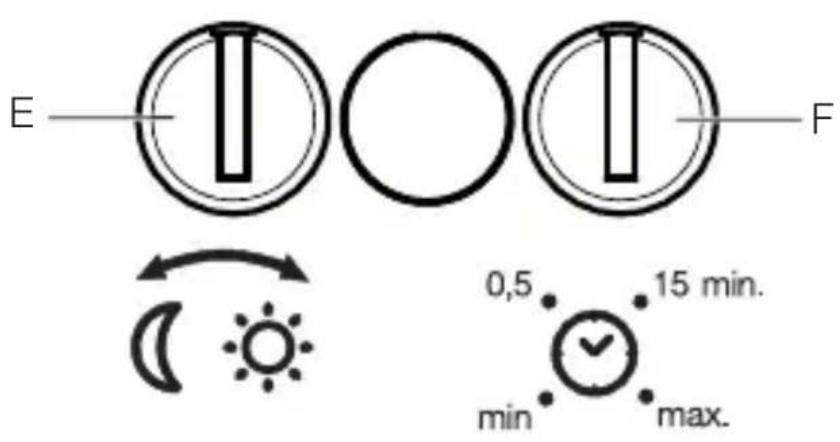

Ρυθμιστής

6.1

E F 0,5 15 min. min max.

Ρύθμιση ευαισθησίας (Ε)

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2-1.000 Lux.

- ✿ = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα)

- = Λειτουργία λυκόφωτος (περ. 2 Lux)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση ✉.

Ρύθμιση χρόνου (F)

Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 2 δευτ. έως το ανώτερο 70 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Υπόδειξη: Μετά από κάθε απενεργοποίηση του

προβολέα LED, για περ. 1 δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, ο προβολέας LED μπορεί να ανιχνεύσει κίνηση εκ νέου.

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

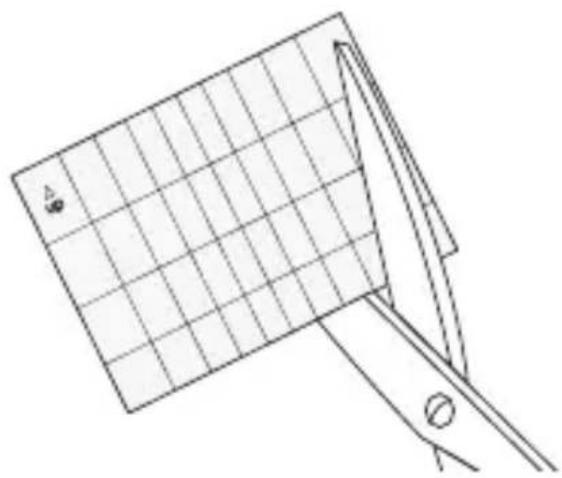

Ρύθμιση περιοχής ανίχνευσης

Για τον αποκλεισμό αθέμιτης ανίχνευσης ή τη στοχευμένη παρακολούθηση συγκεκριμένων περιοχών, η περιοχή ανίχνευσης μπορεί να περιοριστεί ή να ρυθμιστεί με προστατευτικό φύλλο. Η μεμβράνη κάλυψης επικολλάται στη μονάδα αισθητήρα.

6.2

- Το κομμένο προστατευτικό φύλλο επικολλάται στη μονάδα αισθητήρα.

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκα- λέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.

230V LED

8. Απόσυρση

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Με την παρούσα, η εταιρεία STEINEL Vertrieb GmbH δηλώνει ότι ο τύπος radioεξοπλισμού XLED home slim S συμμορφώνεται με την Οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου: www.stinel.de

10. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.

Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

3ETH ΚΑΤΑΣΚΕΥΑΣΤΗ ΕΓΓΥΗΣΗ

11. Τεχνικά δεδομένα

- Διαστάσεις (Υ × Π× Β): 241 × 66 × 201 mm

- Τάση δικτύου: 230-240 V, 50/60 Hz

- Ισχύς εισόδου (P _on ): 7,20 W

- Φωτεινή ροή (360°): λευκό : 720 lm ανθρακί: 648 lm

- Αποδοτικότητα: λευκό: 100 lm/W ανθρακί: 90 lm/W

- Αναμονή αισθητήρας (P _sb ): 0,30 W

- Bápoç: 0,560 kg

– Προβαλλόμενη επιφάνεια: Πρόσθια όψη: 159 cm² Πλευρική όψη: 101 cm²

- Ρεύμα δικτύου: 45 mA

– Συντελεστής απόδοσης: 0,73

- Θερμοκρασία χρώματος:

3.000 K (θερμό λευκό) SDCM 2

- Δείκτης χρωματικής απόδοσης: R_a=82

- Μέση διάρκεια ζωής μέτρησης:

L70B50 σε 25°C: >60.000 ώρες

-Χρωματική συνέπεια SDCM: Εισαγόμενη τιμή: 3

- Κατανομή φωτεινής έντασης:

- Εμβέλεια ανίχνευσης: 8 m

- Γωνία ανίχνευσης: 160° με προστασία έρπουσας προσέγγισης

- Ρύθμιση χρόνου: 2 s - 70 min

- Ρύθμιση ευαισθησίας: 2-1.000 Lux

– Είδος προστασίας: IP 44

- Κλάση προστασίας:

-Θερμοκρασία περιβάλλοντος: -20 έως +40°C

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

- Διακόπηκε το κύκλωμα.

- Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

– Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

- Ελέγξτε τις συνδέσεις.

– Ενδεχομένως διακόπτης δικτόυ εκτός.

- Ενεργοποιήστε τον διακόπτη δικτύου.

Η συσκευή δεν ενεργοποιείται.

– Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

- Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας.

– Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου.

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

- Ενεργοποιήστε την ασφάλεια.

- Αντικαταστήστε την ελαττωματική ασφάλεια.

- Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων ανίχνευσης

- Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης.

- Πηγή φωτός ελαττωματική.

- Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν απενεργοποιείται.

– Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

Η συσκευή ενεργοποιείται ανεπιθύμητα.

• Ασταθής εγκατάσταση συσκευής.
• Εγκαταστήστε σταθερά τη συσκευή.
  – Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).
• Ελέγχετε τα όρια ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

13. Νομικές υποδείξεις

Ασφάλεια

Η συσκευή δεν είναι κατάλληλη για χρήση με ειδικά συστήματα αντιδιαρρηκτικού συναγερμού λόγω έλλειψης ασφάλειας έναντι σαμποτάζ. Οι καιρικές επιδράσεις μπορεί να επηρεάσουν τη λειτουργία της συσκευής.

110081323 09/2021_GR Με επιφύλαξη δικαιώματος τεχνικών τροποποιήσεων.
