KULLANIM KILAVUZU XLED Home Slim S STEINEL

1. Bu doküman hakkında 3

2. Genel güvenlik uyarıları 3

3. Cihaz açıklaması 4

4. Elektrik bağlantısı 9

7. Bakım ve koruma 23

9. Uygunluk beyanı 24

10. Üretici garantisi 25

11. Teknik özellikler 26

12. Sorun giderme 27

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı! Elektrikten kaynaklanan tehlikelere karşı uyarı! Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike! Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.

• Güvenlik uyarılarına riayet edin.

• Erişilebilir şekilde saklayın. – Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir. – Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir. – Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Sadece orijinal yedek parçalar kullanın. – Onarımlar yalnızca uzman şirketler tarafından yapılabilir.– 4 – İçerik

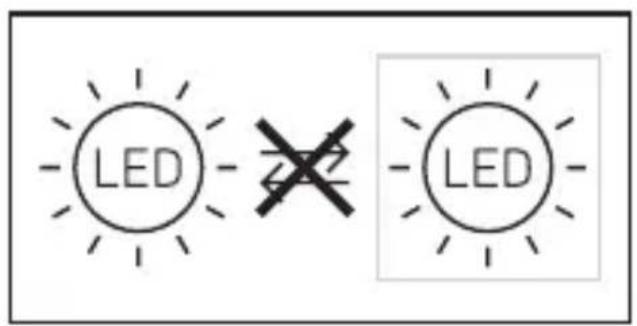

Amacına uygun kullanım – Kızılötesi hareket sensörlü LED spot. – İç ve dış mekanda duvara montaj için. Amacına uygun olmayan kullanım – LED spot kısılmaz. Kısılmaz Fonksiyon prensibi – Kızılötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar. Bu ısı radyasyonu, elektronik forma dönüştürülür ve LED spotu otomatik olarak çalıştırır. – En güvenli hareket algılama, cihazı hareket yönünün yan tarafına monte ederek yapılır. – Doğrudan cihazın üzerine doğru yüründüğünde, hareket algılamanın menzili kısıtlanır. – Engeller (örn. ağaçlar, duvarlar veya cam bölmeler) nedeniyle hareket algılama kısıtlanabilir veya hiç yapıla- mayabilir. – Hava koşullarından dolayı ani sıcaklık değişiklikleri, ısı kaynaklarında farklılık oluşturmaz.– 5 – İçerik

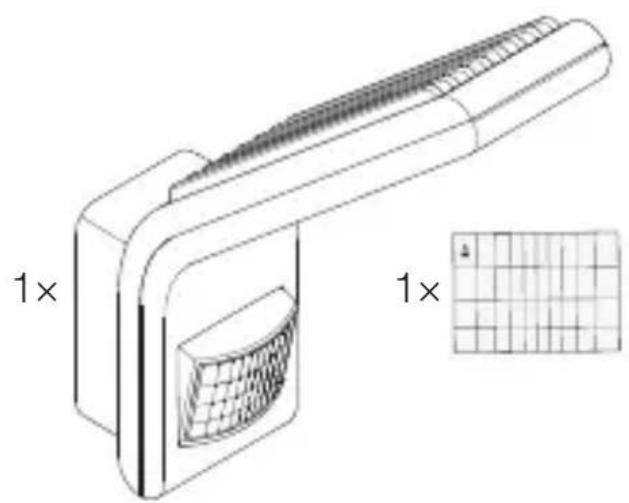

– 1 LED spot – 1 örtücü folyo – 4 dübel – 4 vida – 4 ara parçası – 1 Güvenlik Bilgi Formu (A) – 1 Hızlı Başlatma Kılavuzu (B)– 6 – İçerik Ürünün boyutları

Cihazın genel görünümü

A LED spot başlığı B Soğutucu gövde C Geçme terminalli duvar tutucusu D Sensör ünitesi– 8 – İçerik

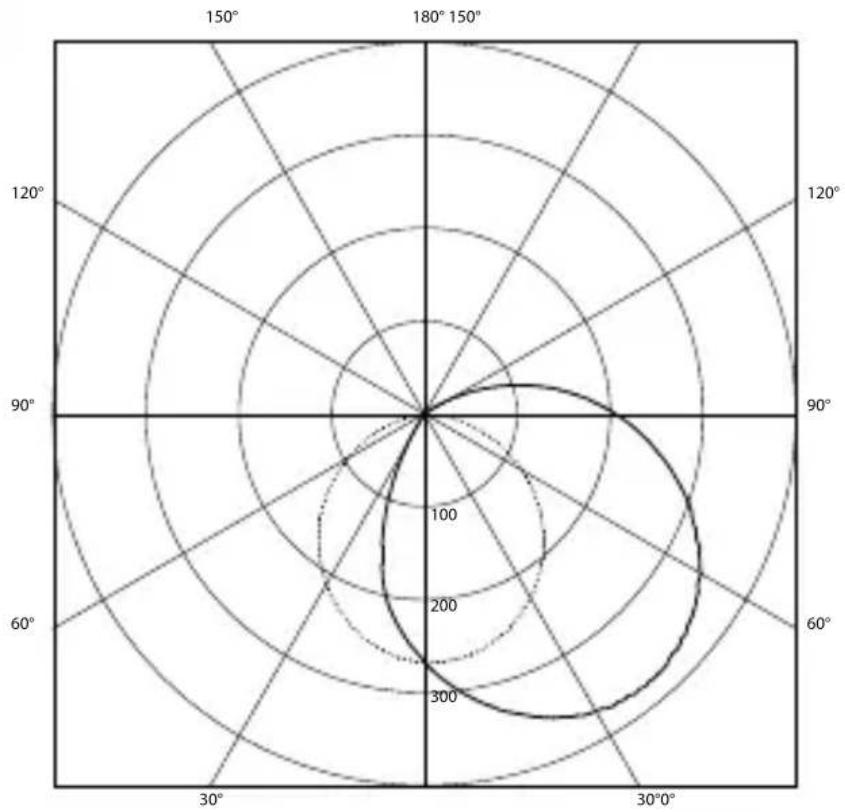

E Alacakaranlık ayarı F Zaman ayarı Işık dağılım eğrisi

4. Elektrik bağlantısı

Elektrik kablosu, 3 iletkenli bir kablodur: L = Faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil/sarı) Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anah- tarından sonra da bağlanabilir. Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının de- ğiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.– 10 – İçerik

Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.

• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.

• Elektrik beslemesinin kesik kalacağından emin olun. Maddi hasar tehlikesi! Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.

• Bağlantı tesisatlarını doğru bağlayın. Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletime almayın.

• Uygun montaj yerini seçin. – Erişim menzilini göz önüne alarak. – Hareketlerin algılanmasını göz önüne alarak. – Titreşimsiz. – Kapsama alanında engeller yok. – Patlama tehlikesi olmayan bölgelerde. – Kolay tutuşmayan yüzeylerin üzerinde. – Işık kaynağının içine kısa mesafeden (<30cm) bakıl- mayacak şekilde. – Diğer LED spotlardan en az 50 cm uzakta.– 11 – İçerik

≤8m 2,2m– 12 – İçerik Hareket yönünün yan tarafında hareket algılama

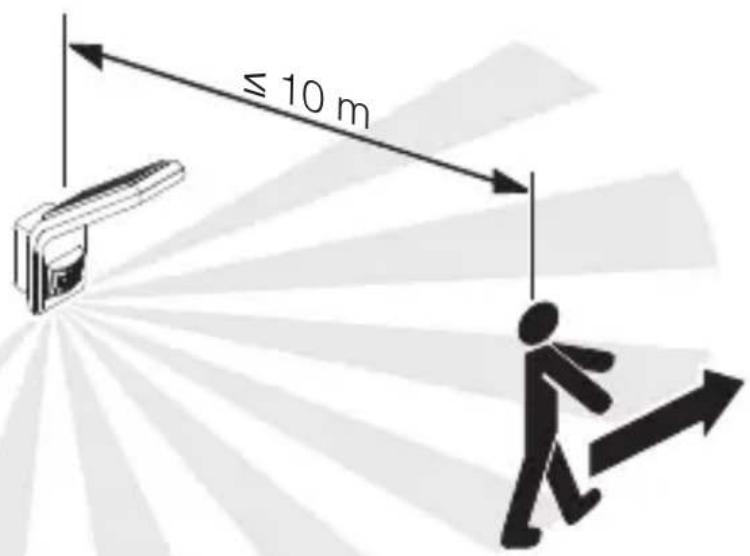

≤ 10 m Hareket yönünde hareket algılama

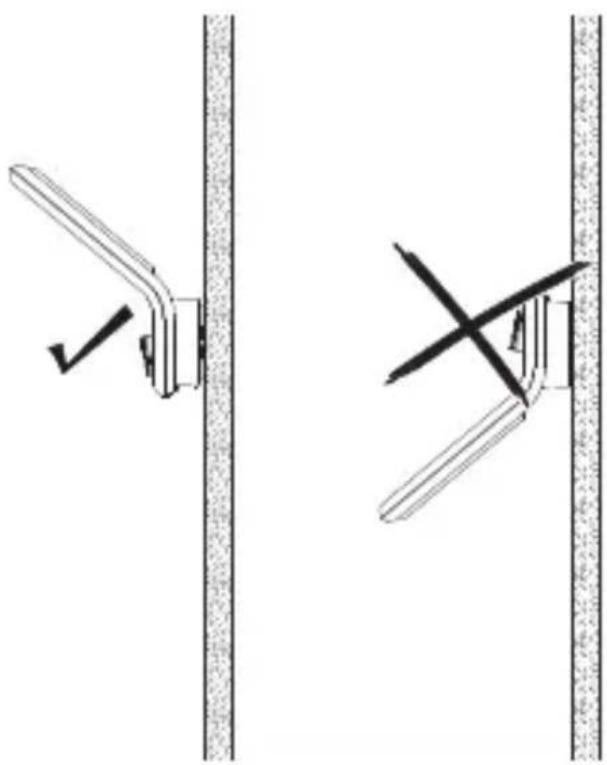

• Cihazı doğru hizalayın.– 14 – İçerik Montaj adımları

• Elektrik beslemesinin kapatıldığını kontrol edin.

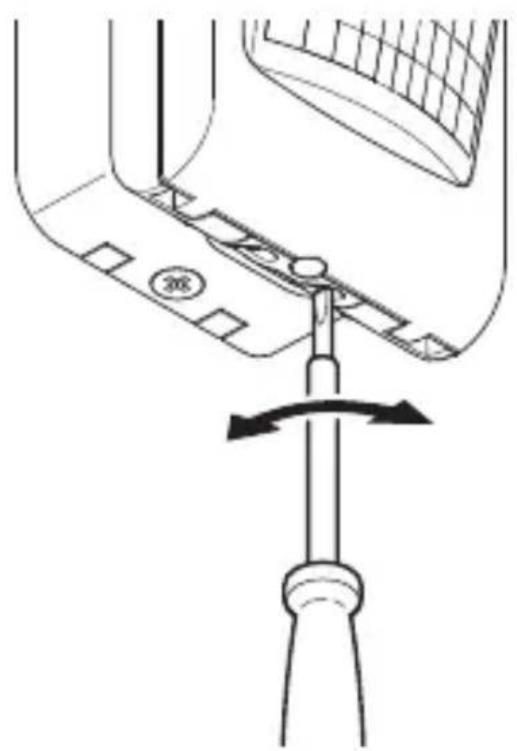

• Emniyet vidasını çözün.

• LED spot başlığını duvar tutucusundan ayırın.

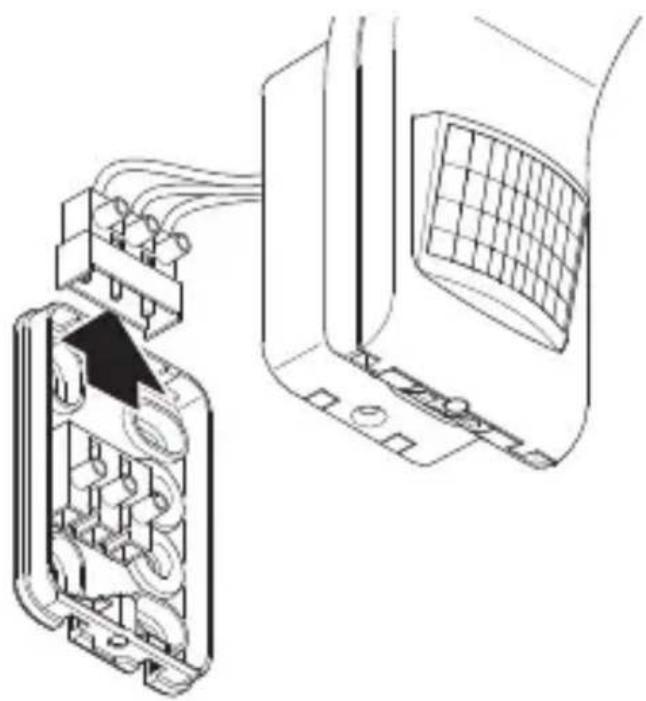

• Geçme terminali duvar tutucusundan ayırın.– 15 – İçerik

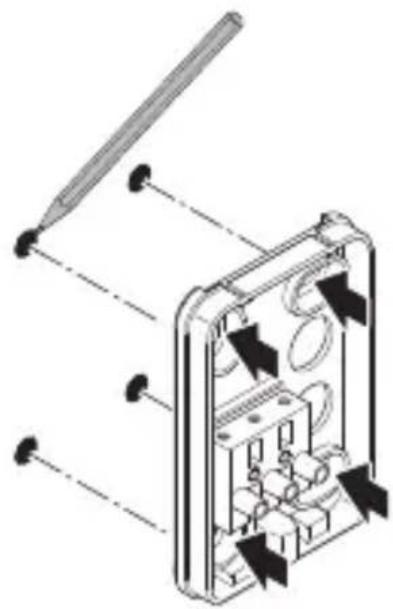

• Delik yerlerini işaretleyin.

• Delikleri delin (ø 6 mm) ve dübelleri yerleştirin.– 16 – İçerik

• Elektrik besleme kablosu için tapayı delin.

• Sıva altı montajlı besleme kablosu için duvar tutucusunu ara parçası olmadan vidalayın.– 17 – İçerik

• Elektrik besleme kablosu için tapayı delin.

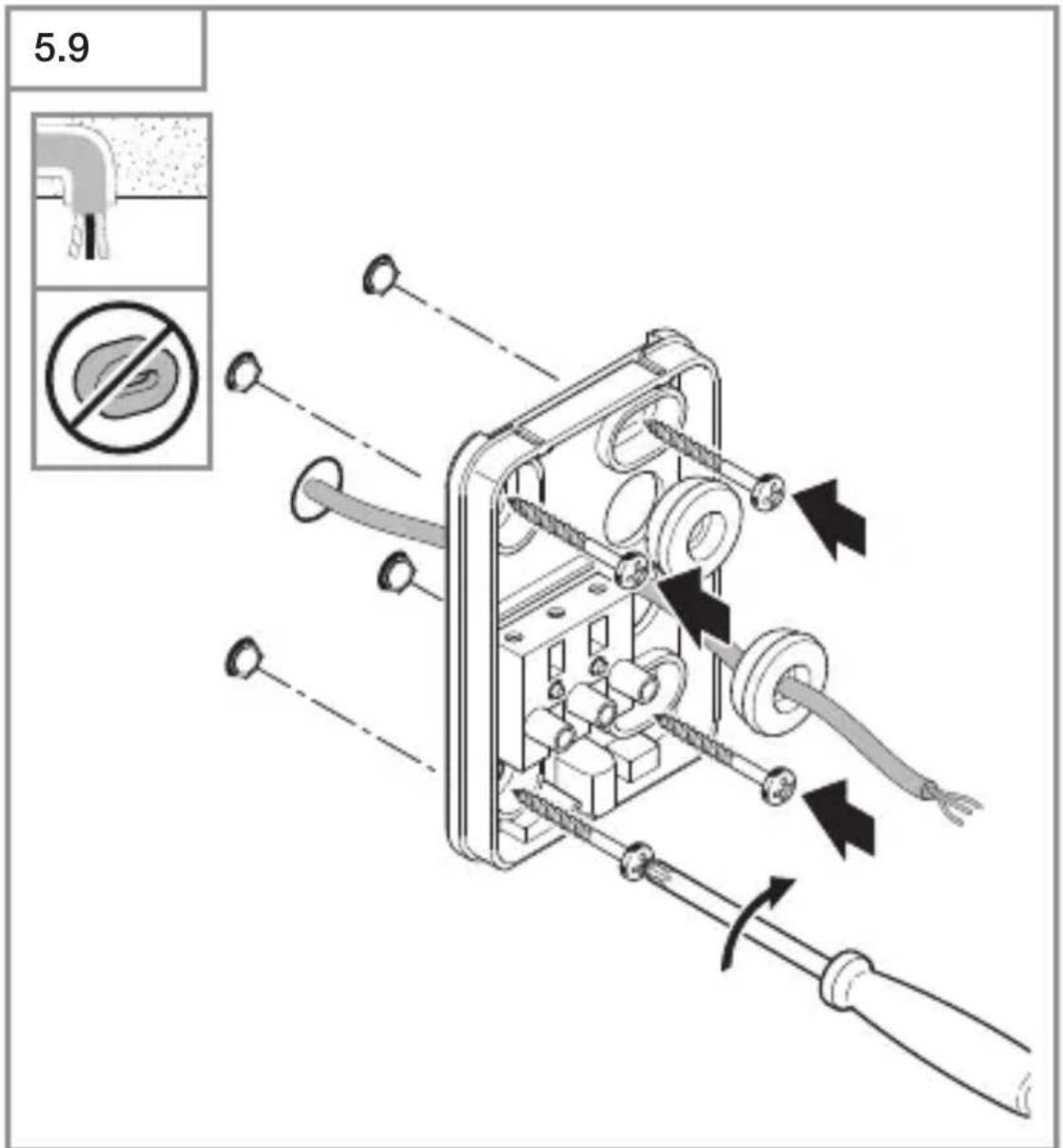

• Sıva üstü besleme kablosu için duvar tutucusunu ara parçalarla birlikte vidalayın.– 18 – İçerik

• Elektrik beslemesini devre şemasına göre bağlayın. ➔ „4. Elektrik bağlantısı“

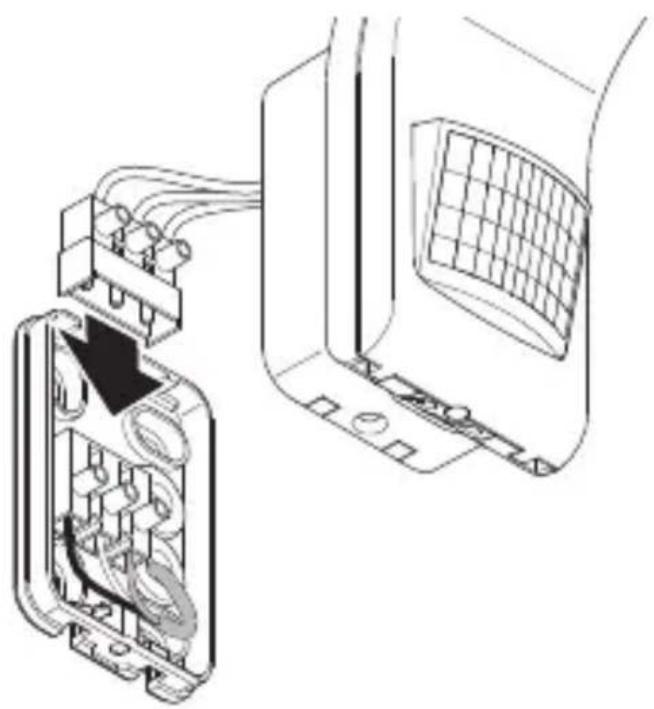

• Geçme terminali bağlayın.– 19 – İçerik

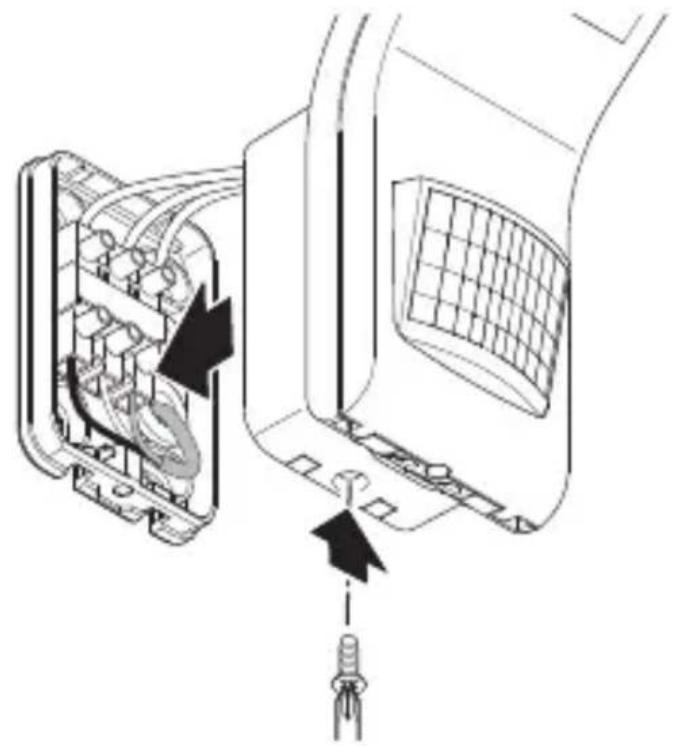

• LED spot başlığını duvar tutucusuna oturtun.

• Emniyet vidasını vidalayın.

• Elektrik beslemesini açın.– 20 – İçerik

• Ayarları yapın. ➔ „6. Fonksiyon“– 21 – İçerik

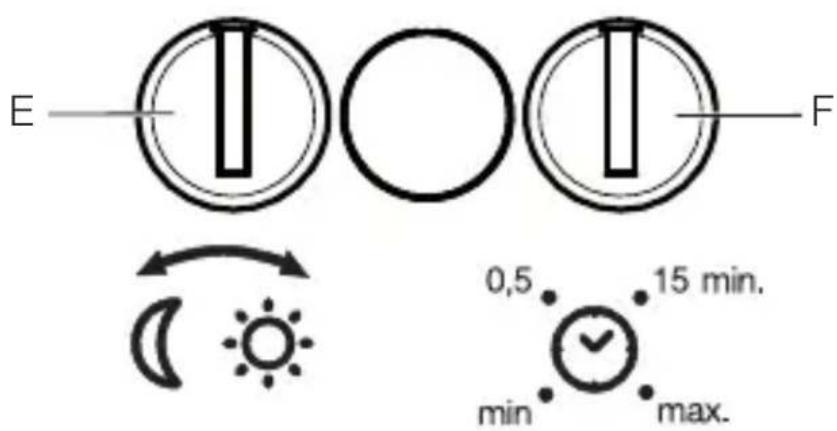

Fabrika ayarları – Alacakaranlık ayarı: Gün ışığı işletimi 1.000Lux – Zaman ayarı: 2saniye – Erişim menzili ayarı: 8metre Ayar düğmesi

Alacakaranlık ayarı (E) Devreye girme parlaklığı (alacakaranlık), yak. 2-1.000Lux arasında kademesiz olarak ayarlanabilir.

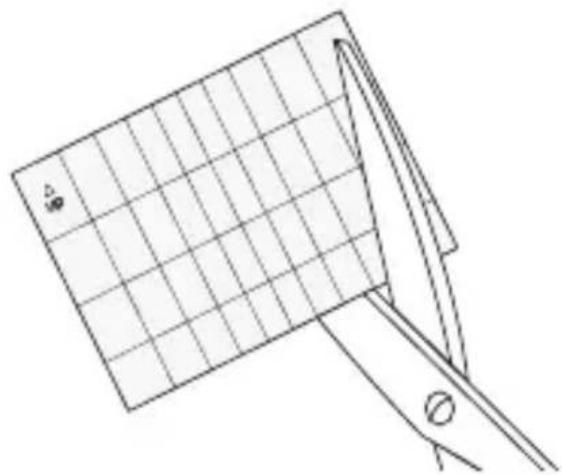

= Gün ışığı işletimi (parlaklıktan bağımsız) – = Alacakaranlık işletimi (yak. 2Lux) Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır. Zaman ayarı (F) Kapatma gecikmesi, yak. 2saniye ile maks. 70dakika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır.– 22 – İçerik Not: LED spotun her durduruluşunu takiben yak. 1saniye boyunca yeni bir hareket algılaması yapılamaz. Bunun ardından LED spot, hareket halinde ışığı tekrar açar. Algılama alanının ayarlanması sırasında ve fonksiyon testi icin, en kısa surenin ayarlanması onerilmektedir. Kapsama alanı ayarı İstem dışı algılamayı engellemek veya belirli alanları he- deflenen şekilde izlemek için, kapsama alanı örtücü folyo ile sınırlandırılabilir. Örtücü folyo, sensör ünitesinin üzerine yapıştırılır.

• Kesilen örtücü folyoyu, sensör ünitesinin üzerine yapıştırın.– 23 – İçerik

Cihaz bakım gerektirmez. Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Cihazı yalnızca kuru haldeyken temizleyin. Maddi hasar tehlikesi! Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

• Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin. Önemli: İşletim cihazı değiştirilemez.– 24 – İçerik

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

Bu vesileyle STEINEL Vertrieb GmbH, kablosuz sistem türü XLEDhomeslimS'nin 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de– 25 –İçerik

10. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasar-ları, usulüne aykırı uygulama veya bakım sonucunda mey-dana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır.Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.Onarım servisi:Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız. ÜRETİCİ

ÜRETİCİ YIL GARANTİSİ ÜRETİCİ YIL GARANTİSİ– 26 – İçerik

11. Teknik özellikler

– Boyutlar (YxGxD): 241×66×201 mm – Şebeke gerilimi: 230-240V, 50/60Hz – Çekilen güç (P

): 0,30W – Ağırlık: 0,560kg – Öngörülen alan: Önden görünüm: 159cm² Yandan görünüm: 101cm² – Elektrik gücü: 45mA – Güç katsayısı: 0,73 – Renk sıcaklığı: 3.000K (sıcak beyaz) SDCM 2 – Renk yansıtma indeksi: R

=82 – Ortalama nominal hizmet ömrü: L70B50 25°C sıcaklıkta: >60.000 saat – Renk tutarlılığıSDCM: Başlangıç değeri: 3 – Işık şiddeti dağılımı:

150° 120° 90° 60° 120° 90° 60° 30° C0 / C180 Cd / 1000 lm C90 / C270 30°0° 180° 150° – Algılama menzili: 8m – Algılama açısı: Koruyucu yuvayla birlikte 160° – Zaman ayarı: 2sn - 70dak – Alacakaranlık ayarı: 2-1.000Lux – Koruma türü: IP 44 – Koruma sınıfı: I – Ortam sıcaklığı: -20ila +40°C– 27 – İçerik

Cihazda elektrik yok. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Kablo kopuk.

• Kabloyu avometre ile gözden geçirin. – Elektrik kablosunda kısa devre.

• Bağlantıları gözden geçirin. – Muhtemelen, mevcut elektrik anahtarı kapalı.

• Elektrik anahtarını çalıştırın. Cihaz devreye girmiyor. – Alacakaranlık ayarı yanlış seçilmiş.

• Alacakaranlık ayarını yeniden ayarlayın. – Elektrik anahtarı KAPALI.

• Elektrik anahtarını yeniden ayarlayın. – Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.

• Arızalı sigortayı değiştirin. – Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ya da doğru değil.

• Algılama alanını kontrol edin ve ayarlayın. – Işık kaynağı arızalı.

• Işık kaynağı değiştirilemez. Cihazı komple değiştirin. Cihaz kapanmıyor. – Algılama alanında sürekli hareket var.

• Algılama alanını kontrol edin.

• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.– 28 – İçerik Cihaz istem dışı çalışıyor. – Cihaz harekete karşı güvenli monte edilmemiş.

• Cihazı sıkı monte edin. – Hareket mevcut, ancak izleyici tarafından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.).

• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.

Güvenlik Cihaz, sabotaja karşı koruması olmadığı için, özel hırsız alarm sistemleri ile kullanıma uygun değildir. Hava koşulları, cihazın fonksiyonunu olumsuz etkileyebilir.– 29 – İçerik TR110081323 09/2021_TR Teknik değişiklik hakkı saklıdır. STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact
