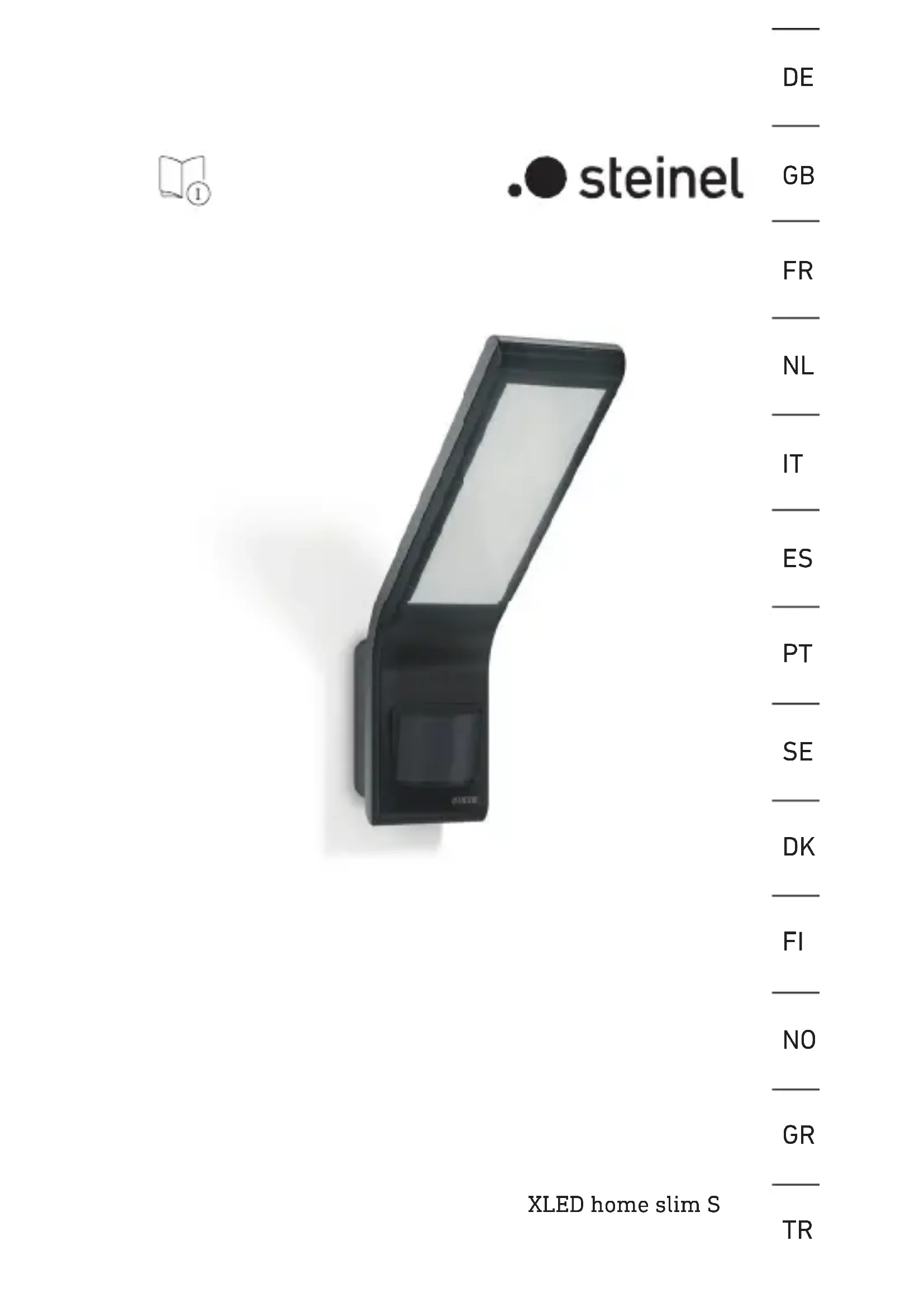

MODE D'EMPLOI XLED Home Slim S STEINEL

1. Consignes de sécurité générales 3
2. Description de l'appareil 4
3. Branchement électrique 9
4. Montage 10
5. Fonctions 21
6. Entretien et maintenance 23
7. Recyclage 24
8. Déclaration de conformité 24
9. Garantie du fabricant 25
10. Caractéristiques techniques 26
11. Élimination des défauts 27
12. Remarques légales 28

1. À propos de ce document

Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable. Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger !

Attention danger dû au courant électrique !

Attention danger dû à l'eau !

2. Consignes de sécurité générales

DANGER en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité. • Le conserver à portée de main.

- Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

• Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).
• Utiliser uniquement des pièces de rechange d'origine.
• Uniquement des entreprises spécialisées sont autorisées à effectuer des réparations.

Utilisation conforme aux prescriptions

• Projecteur LED avec détecteur de mouvement infrarouge.
• Montage mural à l'intérieur et à l'extérieur.

Utilisation non conforme aux prescriptions

– Il n'est pas possible de régler l'intensité lumineuse du projecteur LED.

Principe de fonctionnement

• Le détecteur infrarouge détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Le rayonnement de chaleur ainsi capté est ensuite traité par un système électronique qui met en marche automatiquement le projecteur LED.
• La détection des mouvements est la plus fiable quand l'appareil est monté perpendiculairement au sens de passage.
• La portée de la détection du mouvement est limitée si vous avancez directement vers le détecteur.
• Les obstacles comme les arbres, les murs ou les vitres peuvent limiter, voire rendre impossible la détection des mouvements.
• L'appareil ne peut pas faire la différence entre des variations brutales de température dues à des intempéries ou à des sources de chaleur.

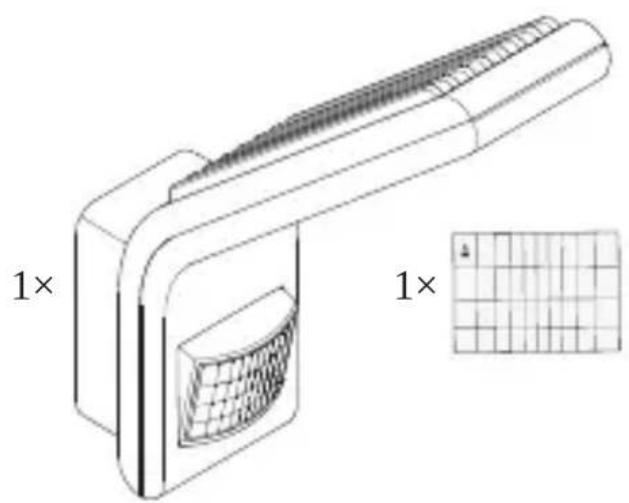

3.1

• 1 projecteur LED
• 1 cache enfichable
• 4 chevilles - 4 vis
• 4 pièces d'écartement
• 1 fiche technique de sécurité (A)
• 1 guide de démarrage rapide (B)

Dimensions du produit

3.2

66 mm 201 mm 241 mm

3.3

A B C D

A Tête du projecteur LED B Dissipateur de chaleur C Support mural avec domino D Détecteur

3.4

E F 0,5 15 min. mn max

É Réglage du seuil de déclenchement F Temporisation

Courbe de répartition de la lumière 3.5

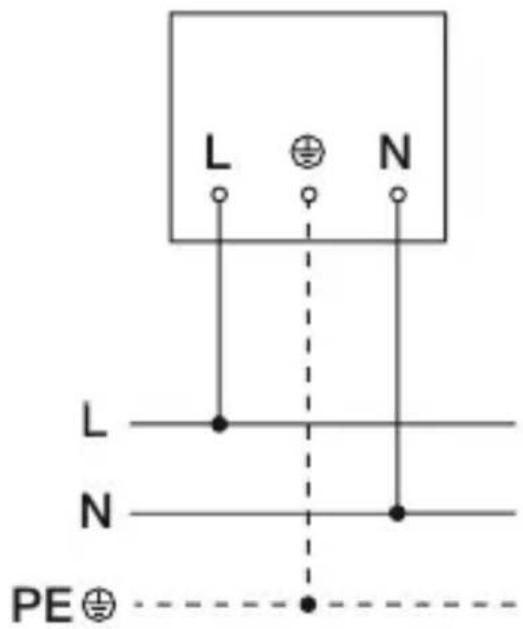

Schéma des connexions

4.1

I O

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert/jaune)

Il est possible de brancher l'appareil également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

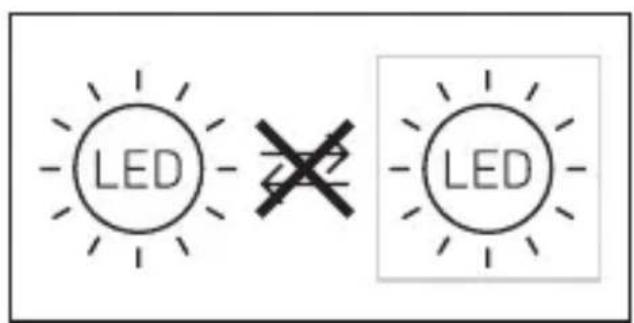

Il n'est pas possible de remplacer la source de ce luminaire.

S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier. S'il fallait la remplacer (par ex.

si elle est brûlée), il faut remplacer le luminaire en entier.

LED LED

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une inversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.

- Sélectionner le lieu d'installation approprié.

- En tenant compte de la portée et de la détection des mouvements. - Monter l'appareil à l'abri d'éventuelles secousses. - Zones de détection sans obstacle. - Il est interdit d'installer l'appareil dans des zones à risque d'explosion. - Ne pas monter l'appareil sur des surfaces inflammables. - Ne pas regarder directement la source allumée à une courte distance (< 30 cm). - À une distance minimale de 50 cm des autres projecteurs LED.

Portée

5.1

≤ 8 m 2,2 m

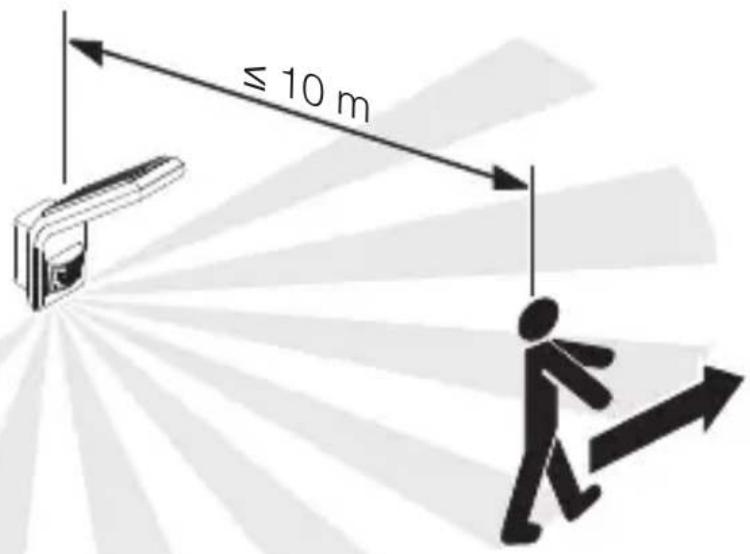

Détection de mouvement perpendiculairement au sens du passage

5.2

≤ 10 m

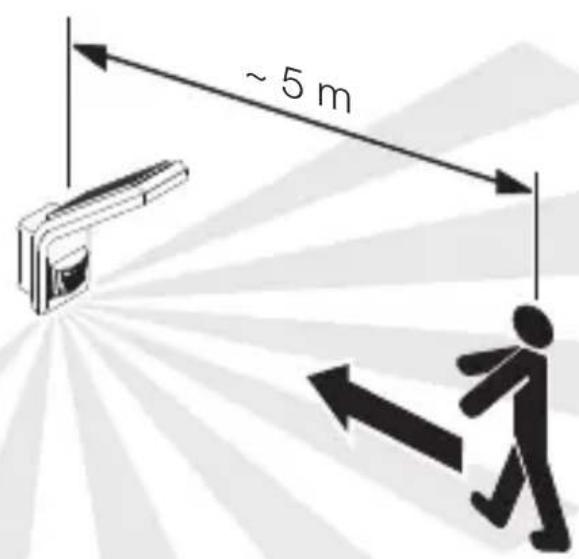

Détection de mouvement dans le sens du passage

5.3

~ 5 m

Orientation du projecteur

5.4

- Projecteur correctement orienté.

Étapes de montage

5.5

I O

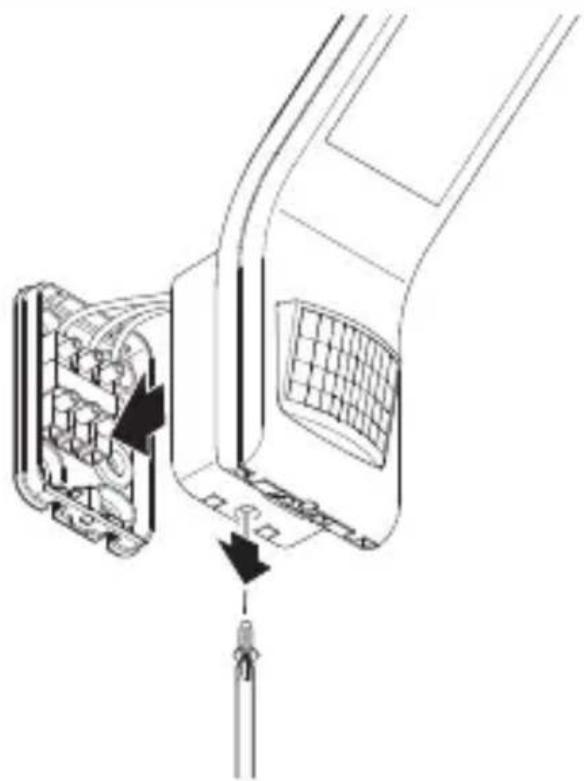

• Vérifier que l'alimentation électrique a été coupée.
• Desserrer la vis de blocage.
• Retirer la tête du projecteur LED du support mural.

5.6

• Marquer l'emplacement des trous.

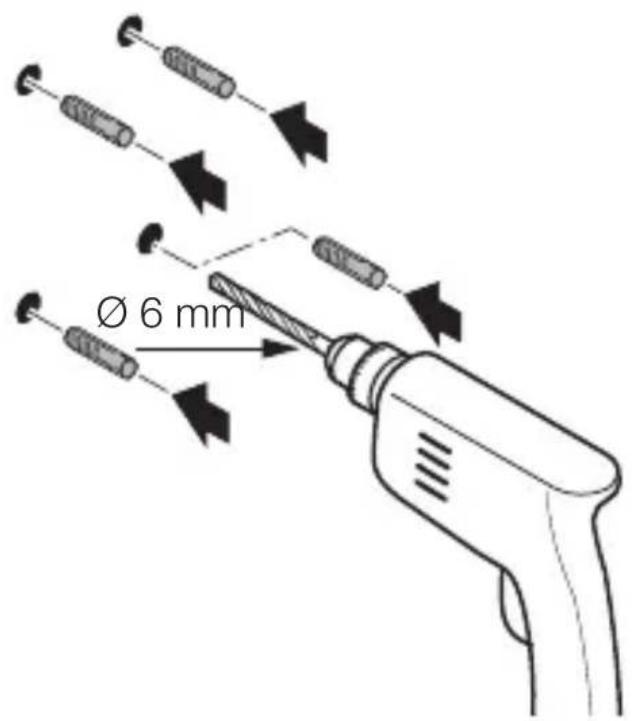

5.8

Ø 6 mm

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

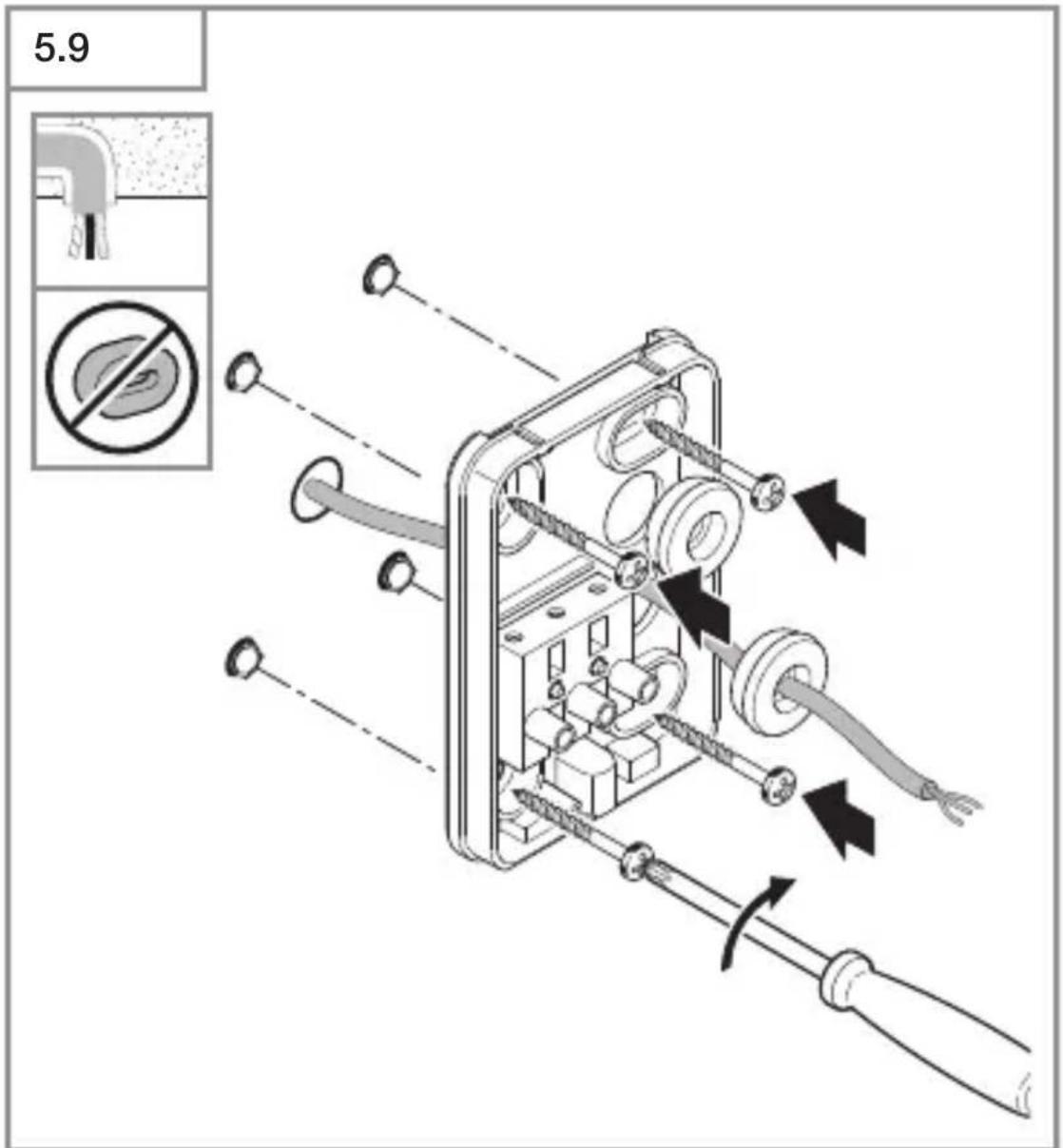

5.9

• Percer le bouchon pour faire passer le câble d'alimentation secteur.
• Visser à fond le support mural en cas de câble d'alimentation encastré sans pièce d'écartement.

5.10

• Percer le bouchon pour faire passer le câble d'alimentation secteur.
• Visser à fond le support mural en cas de câble d'alimentation en saillie avec pièces d'écartement.

- Brancher le câble secteur conformément au schéma des connexions.

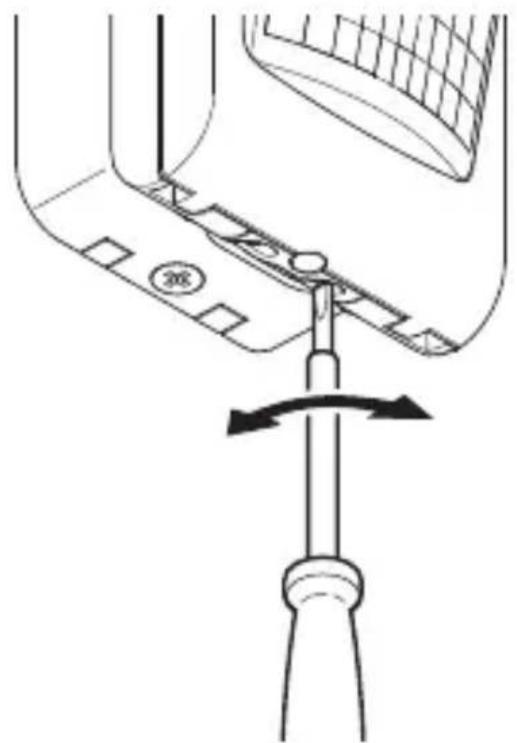

• Placer la tête du projecteur LED sur le support mural.
• Serrer la vis de blocage.

5.14

I O

- Mettre l'appareil sous tension.

5.15

Réglages effectués en usine

• Réglage du seuil de déclenchement : fonctionnement diurne 1 000 lx
• Temporisation : 2 secondes
• Réglage de la portée : 8 mètres

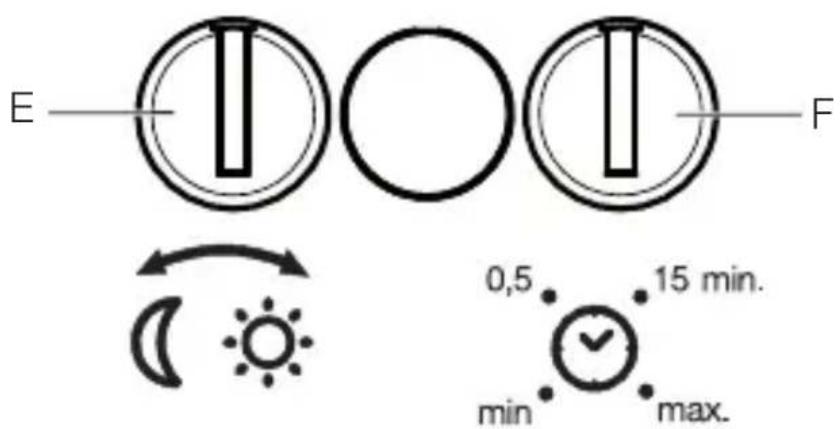

Boutons de réglage

6.1

E F 0,5 15 min. min max.

Réglage du seuil de déclenchement (e)

Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 et 1 000 lx.

- ✉ = fonctionnement diurne (indépendamment de la luminosité)

- ✿ = fonctionnement nocturne (env. 2 lx)

Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur ✿.

Temporisation (f)

Il est possible de régler progressivement la temporisation d'environ 2 secondes à 70 minutes au maximum. Tout mouvement détecté allume à nouveau le projecteur.

Remarque : après chaque extinction du projecteur LED, une nouvelle détection de mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le projecteur LED peut à nouveau enclencher l'éclairage en cas de mouvement.

Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Ajustage de la zone de détection

Pour éviter toute détection non voulue ou pour surveiller de manière ciblée certaines zones, il est possible de limiter la zone de détection en utilisant un cache enfichable. Le cache est tout simplement collé sur le détecteur.

6.2

- Coller le cache coupé à la taille nécessaire sur le détecteur.

7. Entretien et maintenance

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer le projecteur avec un chiffon légèrement humide sans détergent.

Important : il n'est pas possible de remplacer l'appareil.

230V LED

8. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'ue :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Déclaration de conformité

Steinel Vertrieb GmbH déclare par la présente que le type d'appareils radio XLED home slim S est conforme à la directive 2014/53/UE.

Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante :

http://www.steinel.de

10. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou à une maintenance incorrecte. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné au point de service après-vente le plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation : une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une remise en état de l'appareil est possible.

3 ANS DE GARANTIE FABRICANT

11. Caractéristiques techniques

• Dimensions (H × L × P): 241 × 66 × 201 mm
• Tension du réseau : 230-240 V, 50/60 Hz
• Puissance absorbée (P_on) : 7,20 W
• Flux lumineux (360°) : ^68 blanc : 720 lm anthracite : 648 lm
• Efficacité : blanc : 100 lm/W anthracite : 90 lm/W
• Mode veille du détecteur (P _sb) : 0,30 W
• Poids : 0,560 kg
• Surface au vent du produit : face avant du projecteur : 159 cm² face latérale du projecteur : 101 cm²
• Courant du secteur : 45 mA – Facteur de puissance : 0,73
• Température de couleur : 3000 K (blanc chaud) SDCM 2
• Indice de rendu des couleurs : IRC = 82
• Durée de vie moyenne de calcul : L70B50 à 25 °C : > 60 000 h
• Uniformité des couleurs SDCM : valeur initiale : 3
• Répartition de l'intensité lumineuse :

• Angle de détection : 160° avec détection au ras du mur
• Temporisation : de 2 s à 70 min
• Réglage du seuil de déclenchement : de 2 à 1000 lx
• Indice de protection : IP 44
• Classe de protection :
• Température ambiante : de -20 à +40 °C

L'appareil n'est pas sous tension.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

- Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

- Court-circuit dans le câble secteur.

• Vérifier les branchements.

- L'interrupteur secteur éventuellement présent en position arrêt.

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas.

- Mauvais choix du réglage du seuil de déclenchement.

- Régler à nouveau le seuil de déclenchement.

- Interrupteur secteur en position ARRÊT.

- Mettre l'interrupteur secteur en position MARCHE.

- Fusible non enclenché ou défectueux.

- Enclencher le fusible.

- Remplacer le fusible défectueux.

- Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n'est pas correcte.

- Contrôler ou régler la zone de détection.

- Source défectueuse.

- Il n'est pas possible de remplacer la source. Remplacer l'appareil.

L'appareil ne s'éteint pas.

- Mouvement continu dans la zone de détection.

• Contrôler la zone de détection.
• Si besoin est, réduire ou modifier la zone de détection.

L'appareil s'allume de façon intempestive.

– L'appareil est mal fixé et bouge. - Fixer l'appareil de manière stable. - Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate du projecteur, etc.). - Contrôler la zone de détection. - Si nécessaire, réduire ou modifier la zone de détection.

Sécurité

L'appareil n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protégé contre le vandalisme. Les conditions atmosphériques peuvent influencer les fonctions de l'appareil.
