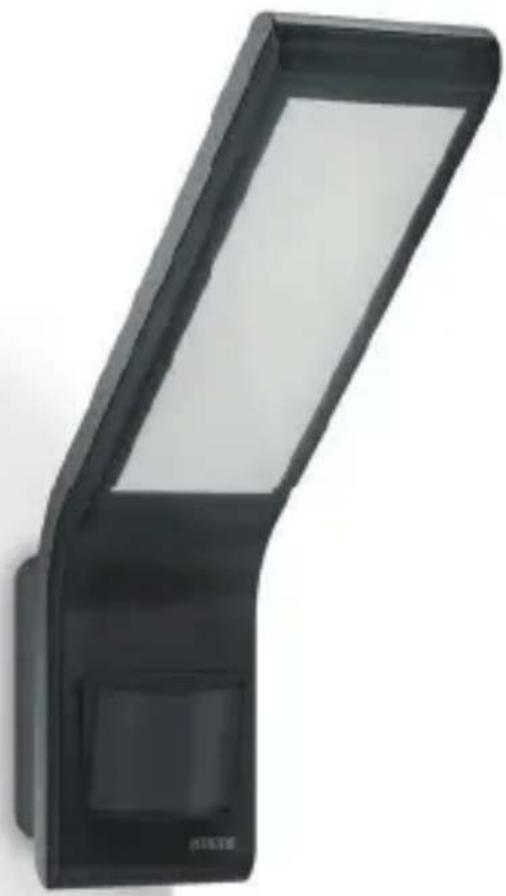

Tipo de producto	Proyector LED con detector de movimiento infrarrojo
Marca	Steinel
Modelo	XLED Home Slim S
Dimensiones (Al × An × Pr)	241 × 66 × 201 mm
Peso	0,560 kg
Alimentación	230-240 V, 50/60 Hz, 7,20 W
Flujo luminoso (blanco)	720 lm
Flujo luminoso (antracita)	648 lm
Eficacia (blanco)	100 lm/W
Temperatura de color	3000 K (blanco cálido)
Índice de reproducción cromática (IRC)	82
Ángulo de detección	160° con detección al ras de la pared
Alcance	Hasta 8 m
Temporización	2 s a 70 min
Umbral de activación	2 a 1000 lx
Índice de protección	IP44
Temperatura ambiente	-20 a +40 °C
Vida útil media	> 60 000 h (L70B50 a 25 °C)
Garantía del fabricante	3 años
Mantenimiento y limpieza	Limpiar solo en seco con un paño suave, sin detergente
Seguridad	Instalación por un electricista calificado, cortar la alimentación antes de intervenir, no mirar directamente la fuente de luz a menos de 30 cm
Piezas de repuesto y reparabilidad	Fuente de luz no reemplazable, reemplazar el aparato en caso de defecto

Preguntas frecuentes - XLED Home Slim S STEINEL

¿Cómo ajustar el umbral de activación?

Use el botón de ajuste Umbral de activación (e) para ajustar el brillo entre aprox. 2 lx (funcionamiento nocturno) y 1000 lx (funcionamiento diurno). Para las pruebas durante el día, gire el botón al símbolo ✉ (funcionamiento diurno).

¿Cómo ajustar la temporización?

El botón de ajuste Temporización (f) permite ajustar la duración de encendido de 2 segundos a 70 minutos. Cualquier movimiento detectado reinicia la temporización. Para las pruebas, ajuste la duración más corta.

¿Cuál es el alcance del detector?

El alcance máximo es de 8 metros cuando el aparato está montado perpendicularmente a la dirección de paso. Puede reducirse o limitarse por obstáculos o si se acerca directamente al detector.

¿Se puede reemplazar la fuente de luz?

No, la fuente de luz no es reemplazable. En caso de defecto (por ej. si se funde), todo el luminario debe ser reemplazado.

¿Cómo limpiar el proyector?

Límpielo solo en seco con un paño suave. No use detergente ni agua, ya que el contacto con piezas bajo tensión presenta riesgo de electrocución.

¿Qué hacer si el aparato no se enciende?

Primero verifique la alimentación: asegúrese de que el fusible está activado y que el interruptor de red eventual está en posición ENCENDIDO. También controle el ajuste del umbral de activación y la zona de detección. Si el problema persiste, la fuente de luz puede estar defectuosa y el aparato debe ser reemplazado.

¿Qué hacer si el aparato no se apaga?

Esto puede deberse a un movimiento continuo en la zona de detección. Verifique la presencia de objetos en movimiento (animales, vegetación) y reduzca la zona de detección si es necesario. Puede usar la cubierta enchufable suministrada para limitar el ángulo de detección.

¿Cuál es la garantía?

Steinel ofrece una garantía de fabricante de 36 meses a partir de la fecha de compra. Cubre defectos de material y fabricación. Para hacer valer la garantía, devuelva el aparato sin desmontar con el comprobante de compra a un punto de servicio autorizado.

¿Se puede usar el aparato en interiores y exteriores?

Sí, el proyector está diseñado para montaje en pared tanto en interiores como en exteriores. Tiene un índice de protección IP44, que lo protege contra salpicaduras de agua.

¿Cómo limitar la zona de detección?

Use la cubierta enchufable suministrada: córtela a la forma deseada y fíjela en el detector para ocultar ciertas zonas. Esto evita activaciones no deseadas.

MANUAL DE USUARIO XLED Home Slim S STEINEL

1. Acerca de este documento 3
2. Indicaciones generales de seguridad 3
3. Descripción del aparato 4
4. Conexión eléctrica 9
5. Montaje 10
6. Funciones 22
7. Mantenimiento y cuidado 24
8. Eliminación 25
9. Declaración de conformidad 25
10. Garantía de fabricante 26
11. Datos técnicos 27
12. Reparación de averías 28
13. Aviso legal 29

1. Acerca de este documento

• Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en función del progreso técnico.

¡Advertencia de peligros!

¡Advertencia de peligros por corriente eléctrica!

¡Advertencia de peligros por agua!

2. Indicaciones generales de seguridad

¡Peligro por la no observación de las instrucciones de uso!

Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.
• Cúmplanse las indicaciones de seguridad.
• Manténgase al alcance.

- El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

- El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.

• Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Utilice solo piezas de repuesto originales.
  – Las reparaciones solo están permitidas a empresas especializadas.

3. Descripción del aparato

Uso previsto

• Foco LED con sensor de movimiento de infrarrojos.
• Montaje en la pared en zonas interiores y exteriores.

Uso no previsto

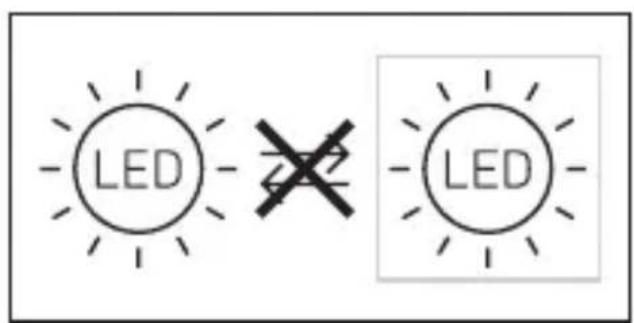

- El foco LED no es atenuable.

No atenuable

Principio funcional

• El sensor de infrarrojos registra la radiación térmica de objetos en movimiento (p. ej., personas, animales etc.). La radiación térmica así registrada se transforma electrónicamente y activa, de esta forma, automáticamente el foco LED.
• La detección de movimiento más segura se garantiza montando el aparato lateralmente respecto al sentido del movimiento.
• El alcance de la detección de movimiento está limitado acercándose de frente hacia el aparato.
• Los obstáculos (por ejemplo, árboles, paredes o cristales) pueden restringir la detección del movimiento o hacerla imposible.
• Fluctuaciones de temperatura repentinas causadas por las influencias climáticas no se diferencian de las fuentes térmicas.

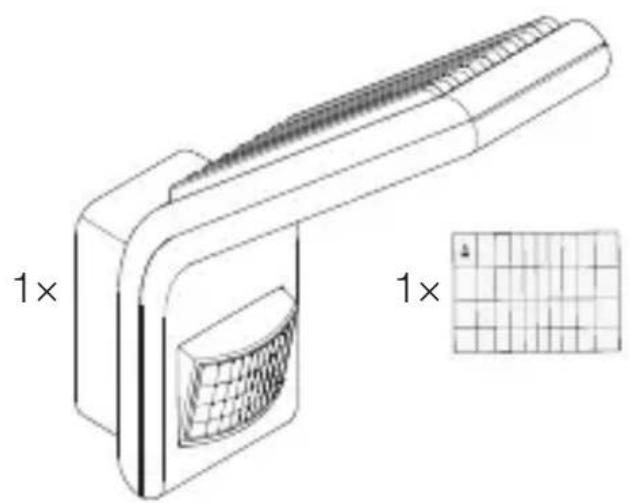

Volumen de suministro

3.1

• 1 foco LED
• 1 lámina cobertora
• 4 espigas
• 4 tornillos
• 4 distanciadores
• 1 hoja de datos de seguridad (A)
• 1 guía rápida (B)

Dimensiones del producto

3.2

Visión general del equipo

3.3

A Cabezal de proyección LED
B Disipador
C Soporte de pared con borne de enchufe
D Unidad del sensor

3.4

E Regulación crepuscular
F Temporización

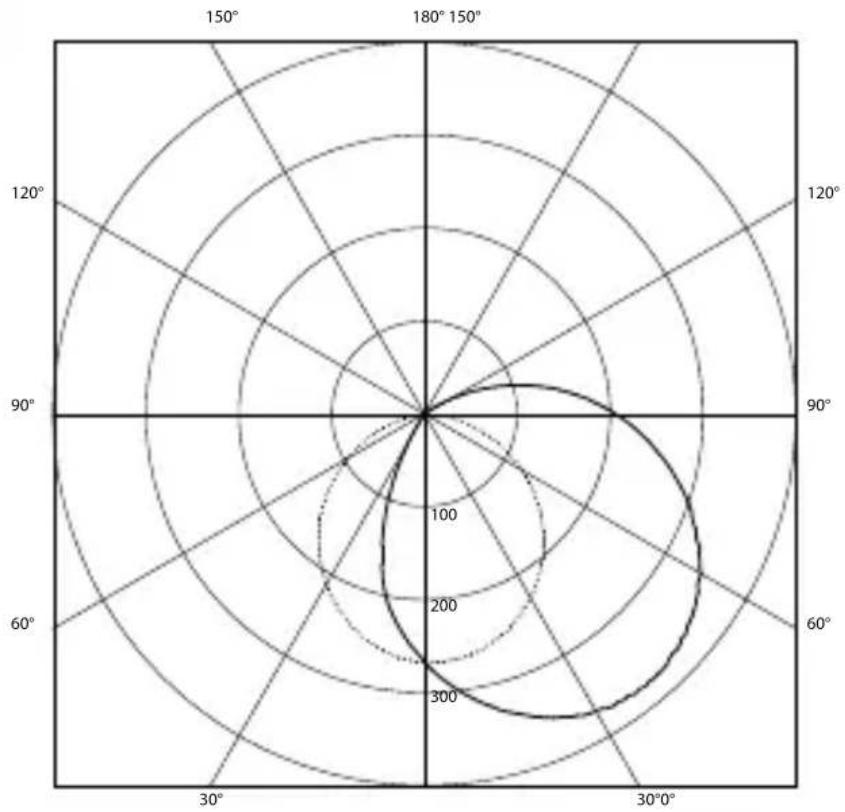

Curva de dispersión lumínica
3.5

4. Conexión eléctrica

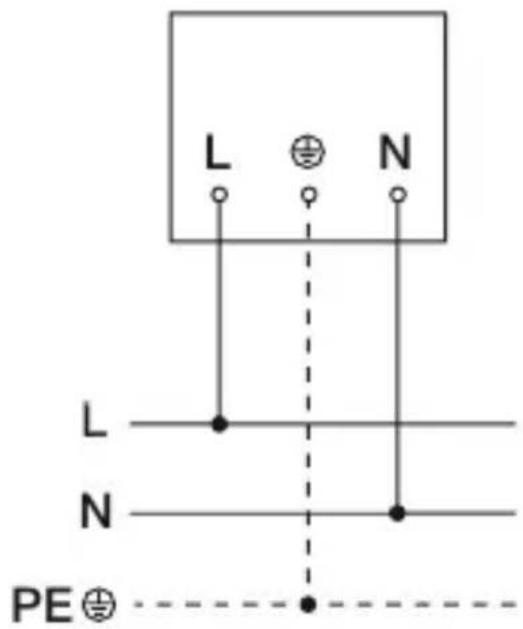

Diagrama electrónico

4.1

El cable de alimentación de red consta de un conductor trifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

PE = toma de tierra (verde/amarillo)

El aparato también puede conectarse eléctricamente después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.

La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.

5. Montaje

¡Peligro por corriente eléctrica!

El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación de tensión.
• Controlar la ausencia de tensión con un comprobador de tensión.
• Asegurar que la alimentación eléctrica permanezca interrumpida.

¡Peligro de daños materiales!

Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.
• Conectar correctamente los cables de conexión.

Preparación de montaje

- Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños.

• Elegir un lugar de montaje adecuado.
  -Tener para ello en cuenta el alcance.
  –Tener para ello en cuenta la detección de movimientos.
  -Sin vibraciones.
  -Campo de detección libre de obstáculos.
  -No en zonas con peligro de explosión.
  -No sobre superficies fácilmente inflamables.
  -No mirar a la fuente de luz desde corta distancia (< 30 cm).
  -A una distancia mínima de 50 cm de otros focos LED.

Alcance

ES

5.1

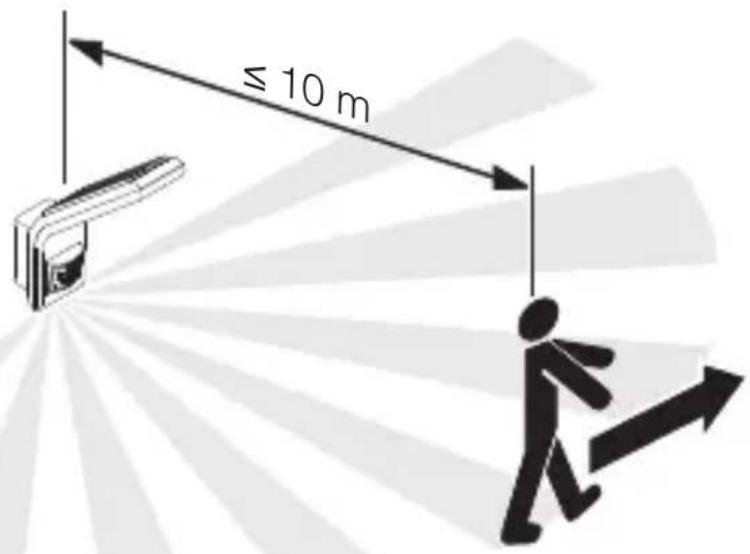

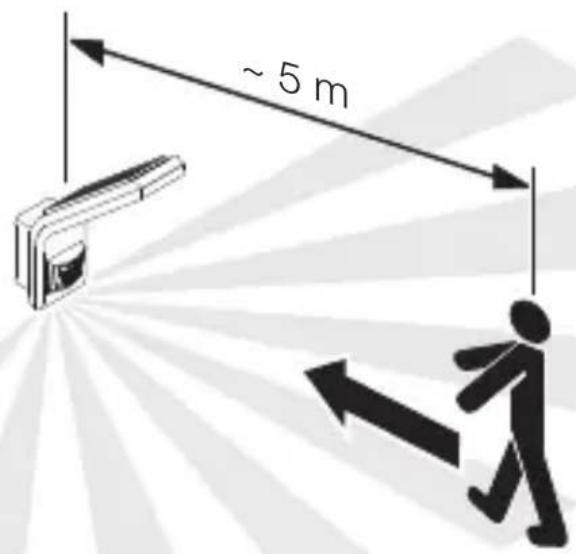

Detección de movimiento lateral respecto al sentido del movimiento

5.2

Detección de movimiento en sentido del movimiento

5.3

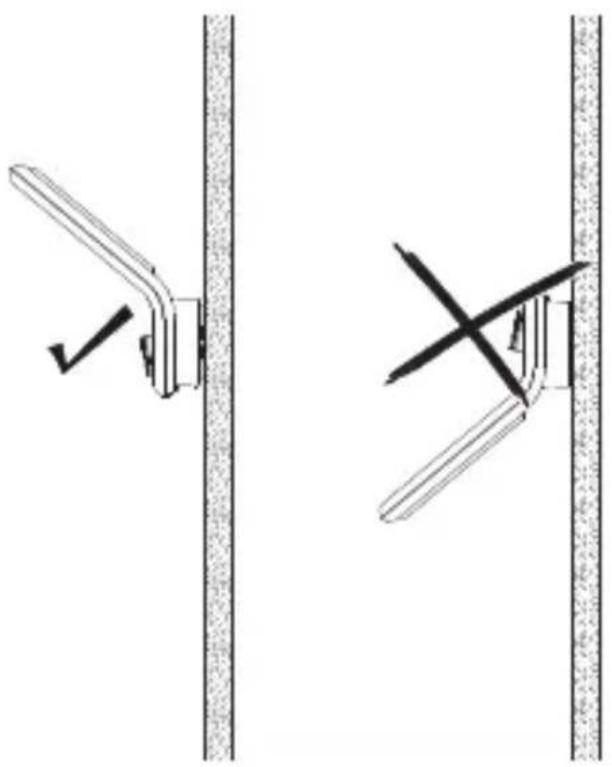

Alineación del aparato

5.4

- Alinear correctamente el aparato.

El montaje por pasos

5.5

• Comprobar que la alimentación de tensión esté desconectada.
• Desenroscar el tornillo de retención.
• Separar cabezal de proyección LED del soporte de pared.

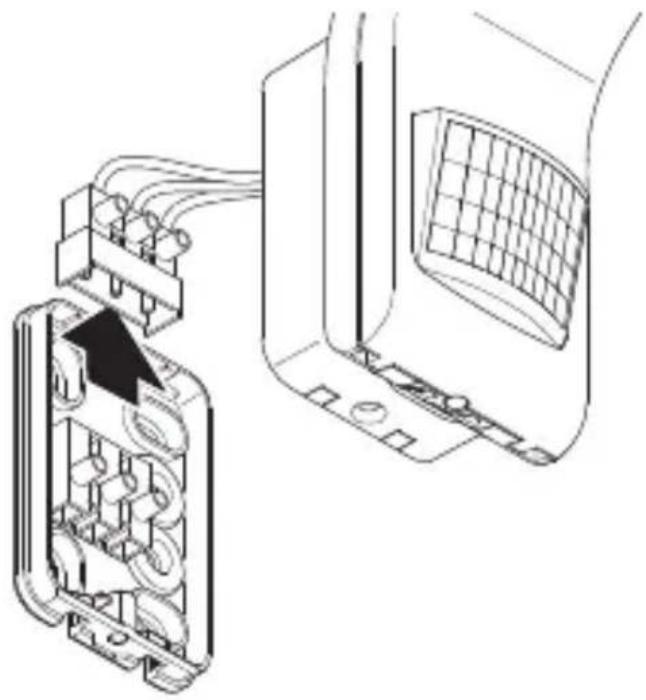

5.6

- Separar borne de enchufe del soporte de pared.

5.7

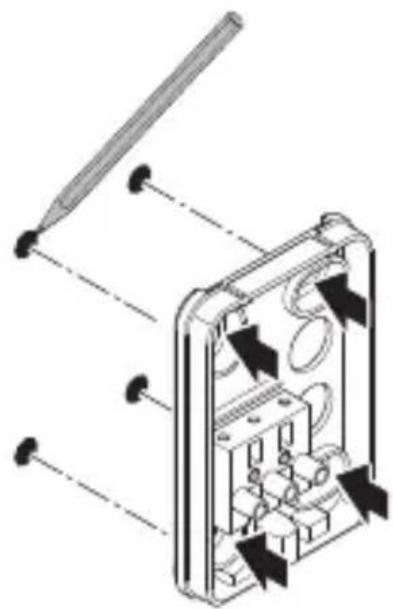

• Marcar los orificios a taladrar.

5.8

- Taladrar los orificios (ø 6 mm) e insertar los tacos.

ES

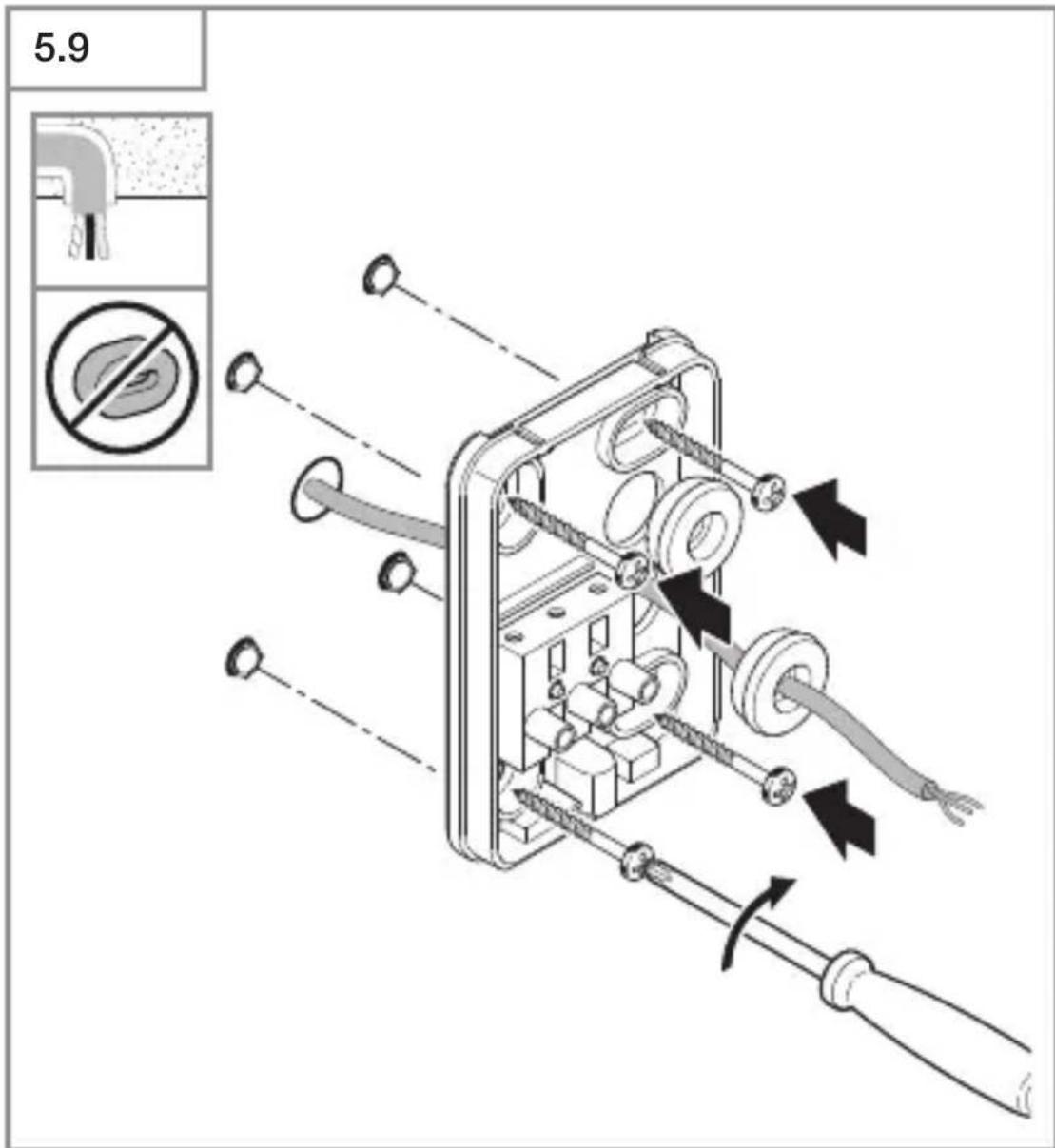

• Perforar el tapón obturador para el cable de alimentación de la red.
• Atornillar el soporte de pared para cables de alimentación empotrados sin distanciadores.

• Perforar el tapón obturador para el cable de alimentación de la red.
• Atornillar el soporte de pared para cables de superficie con distanciadores.

5.11

- Conectar el cable de alimentación conforme al esquema de conexiones.

→ "4. Conexión eléctrica"

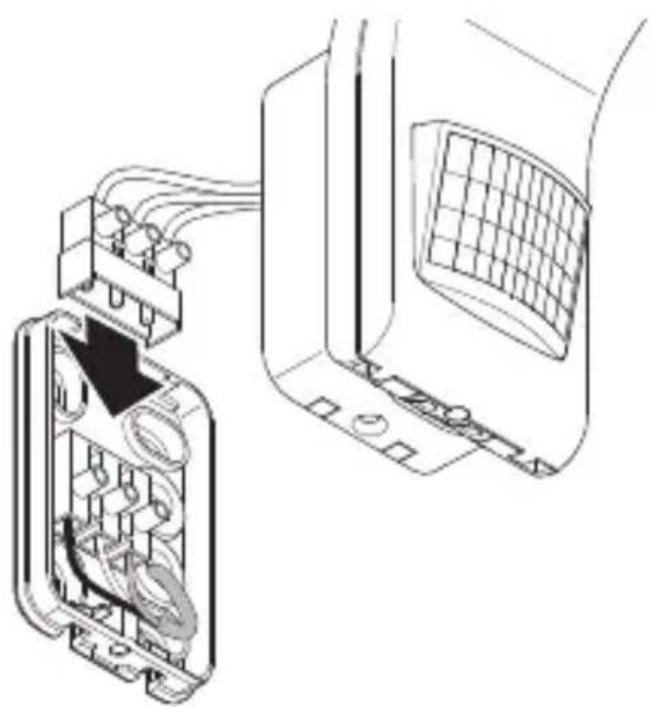

5.12

- Conectar el borne.

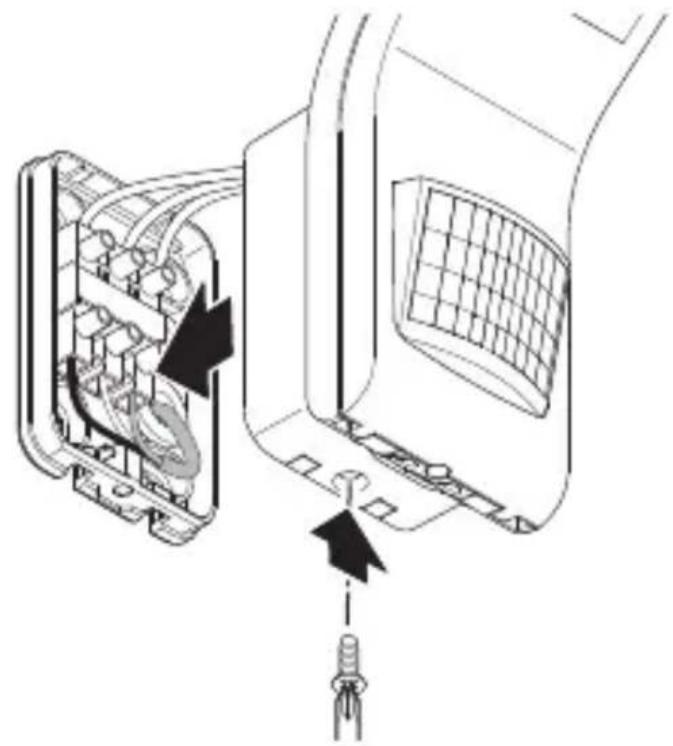

5.13

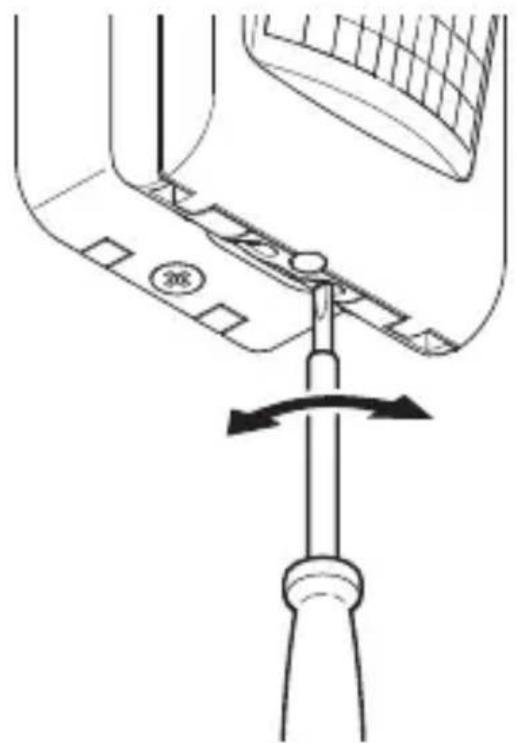

• Colocar cabezal de proyección LED en el soporte de pared.
• Enroscar el tornillo de retención.

5.14

- Conectar la alimentación eléctrica.

5.15

• Llevar a cabo los ajustes.

→ "6. Funciones"

6. Funciones

Configuración de fábrica

• Regulación crepuscular: funcionamiento diurno 1.000 lux
• Temporización: 2 segundos
• Regulación de alcance: 8 metros

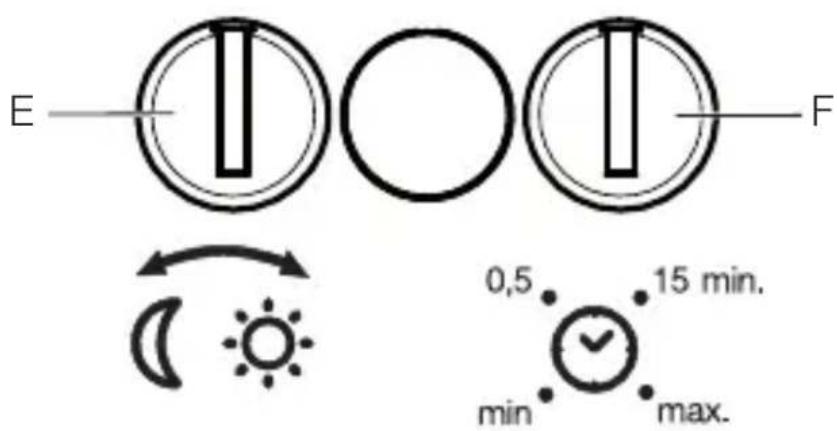

Tornillo de regulación

6.1

Regulación crepuscular (E)

La luminosidad reactiva (crepúsculo) puede regularse sin etapas entre aprox. 2 y 1.000 lux.

- ✿ = funcionamiento diurno (independiente de la luminosidad)

- = funcionamiento crepuscular (aprox. 2 lux)

Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en ❄

Temporización (F)

La desconexión diferida puede regularse sin etapas desde aprox. 2 s hasta un máximo de 70 min. Cualquier movimiento registrado vuelve a encender la luz.

Nota: Después de cada desconexión del foco LED hay que esperar aprox. 1 segundo para una nueva detección de movimiento. Después, el foco LED puede encender de nuevo la luz al producirse movimiento.

Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

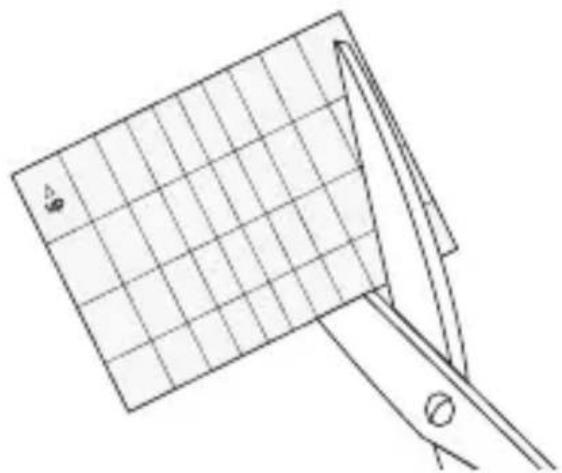

Regulación del campo de detección

Para evitar una detección involuntaria o controlar zonas específicas, el campo de detección se puede limitar con lámina cobertora. La lámina cobertora se pega sobre la unidad del sensor.

6.2

- Pegar la lámina cobertora cortada a medida en la unidad del sensor.

7. Mantenimiento y cuidado

El aparato está exento de mantenimiento.

¡Peligro por corriente eléctrica!

El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

- Limpiar el aparato solo en estado seco.

¡Peligro de daños materiales!

Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

- Limpiar el aparato con un paño ligeramente humedecido sin detergente.

Importante: El controlador no puede sustituirse.

8. Eliminación

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.

9. Declaración de conformidad

Por la presente, STEINEL Vertrieb GmbH declara que el modelo de instalación inalámbrica XLED home slim S se corresponde con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad UE está disponible a través de la siguiente dirección de Internet: www.steinel.de

10. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.

La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

11. Datos técnicos

• Dimensiones (alt. x anch. x prof.): 241 × 66 × 201 ~mm
• Tensión de red: 230-240 V, 50/60 Hz
• Consumo de potencia (P _on ): 7,20 W
• Flujo luminoso (360°): blanco : 720 lm antracita: 648 lm
• Eficiencia: blanco: 100 lm/W antracita: 90 lm/W
• Sensor Standby (P _sb ): 0,30 W
• Peso: 0,560 kg
• Extensión proyectada: vista frontal: 159 cm^2 vista lateral: 101 cm^2
• Corriente eléctrica: 45 mA
  – Factor de potencia: 0,73
• Color de luz: 3.000 K (blanco cálido) SDCM 2
• Índice de reproducción cromática: R_a=82
• Vida útil media asignada: L70B50 con 25°C: >60.000 h
• Consistencia cromática SDCM: valor inicial: 3
  – Distribución de intensidad luminosa:

– Alcance de detección: 8 m
- Ángulo de detección:
160° con protección contra sumersión
- Temporización: 2 s - 70 min
- Regulación crepuscular: 2-1.000 lux
- Índice de protección: IP 44
- Clase de aislamiento: /
- Temperatura ambiente: -20 a +40 °C

12. Reparación de averías

Aparato sin tensión.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

- Línea interrumpida.

- Comprobar la línea de alimentación con un comprobador de tensión.

- Cortocircuito en el cable de alimentación.

- Comprobar las conexiones.

– El interruptor de alimentación está desconectado (si lo hay)

- Poner el interruptor en ON.

El aparato no se enciende.

- Regulación crepuscular mal seleccionada.

- Ajustar de nuevo la regulación crepuscular.

- El interruptor de alimentación está en OFF.

- Ajustar el interruptor de alimentación.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

- Los movimientos rápidos se suprimen para minimizar las interferencias o el campo de detección es demasiado pequeño o no correcto.

- Comprobar y ajustar el campo de detección.

- Fuente de luz defectuosa.

- La fuente de luz no se puede cambiar. Cambiar el aparato completo.

El aparato no se apaga.

- Movimiento permanente en el campo de detección.

• Comprobar el campo de detección.
• En caso necesario, limitar o modificar el campo de detección.

El aparato se enciende sin querer.

- El aparato no se ha montado asegurado contra movimiento.

- Fijar bien el aparato.

- Se produjo un movimiento no detectado por el observador (movimiento detrás de una pared, de un objeto pequeño en las inmediaciones de la lámpara etc.)

• Controlar el campo de detección.
• En caso necesario, limitar o modificar el campo de detección.

13. Aviso legal

Seguridad

El aparato no es apto para alarmas antirrobo especiales por carecer de la debida seguridad antisabotaje. Las condiciones atmosféricas pueden afectar al funcionamiento del dispositivo.

110081323 09/2021_ES Reservado el derecho de introducir modificaciones técnicas.

.steinel

Principio de funcionamento

• 1 projector LED
• 1 película de cobertura
• 4 buchas
• 4 parafusos
• 4 distanciadores
• 1 ficha de dados de segurança (A)
• 1 guia rápido (B)

- Cole a película de cobertura recortada no detetor.

- Fonte de luz avariada.
