GEBRUIKSAANWIJZING XLED Home Slim S STEINEL

1. Over dit document 3
2. Algemene veiligheidsvoorschriften 3
3. Beschrijving van het apparaat 4

4. Elektrische aansluiting 9

5. Montage 10

6. Werking 21

7. Onderhoud en verzorging 23

8. Verwijderen 24

9. Conformiteitsverklaring 24

10. Fabrieksgarantie 25

11. Technische gegevens 26

12. Verhelpen van storingen 27

13. Juridische informatie 28

1. Over dit document

• Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang zijn voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor risico's door water!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiks- aanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd, kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

• De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. Beschrijving van het apparaat

Gebruik volgens de voorschriften

• Led-spot met infrarood-bewegingssensor.
  – Wandmontage binnen en buiten.

Ondoelmatig gebruik

– De led-spot kan niet worden gedimd.

Niet dimbaar

Functieprincipe

• De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren). De zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de led-spot automatisch in.
• De veiligste bewegingsregistratie ontstaat bij apparaatmontage zijdelings op de looprichting.
• Het bereik van de bewegingsregistratie is beperkt als er recht op de sensor af gelopen wordt.
• Door hindernissen (bijv. bomen, muren of ruiten) kan de bewegingsregistratie gehinderd worden of zelfs onmogelijk zijn.
• Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen.

Bij de levering inbegrepen

3.1

• 1 led-spot
• 1 afdekfolie
• 4 pluggen
• 4 schroeven
• 4 afstandhouders
• 1 veiligheidsinformatieblad (A)
• 1 Quick-Start-Guide (B)

Afmetingen product

3.2

66 mm 201 mm 241 mm

Overzicht apparaat

3.3

A B C D

A Spotkop (led)
B Koellichaam
C Wandhouder met steekklem
D Sensorunit

3.4

E F 0,5 15 min. mn max

E Schemerinstelling
F Tijdinstelling

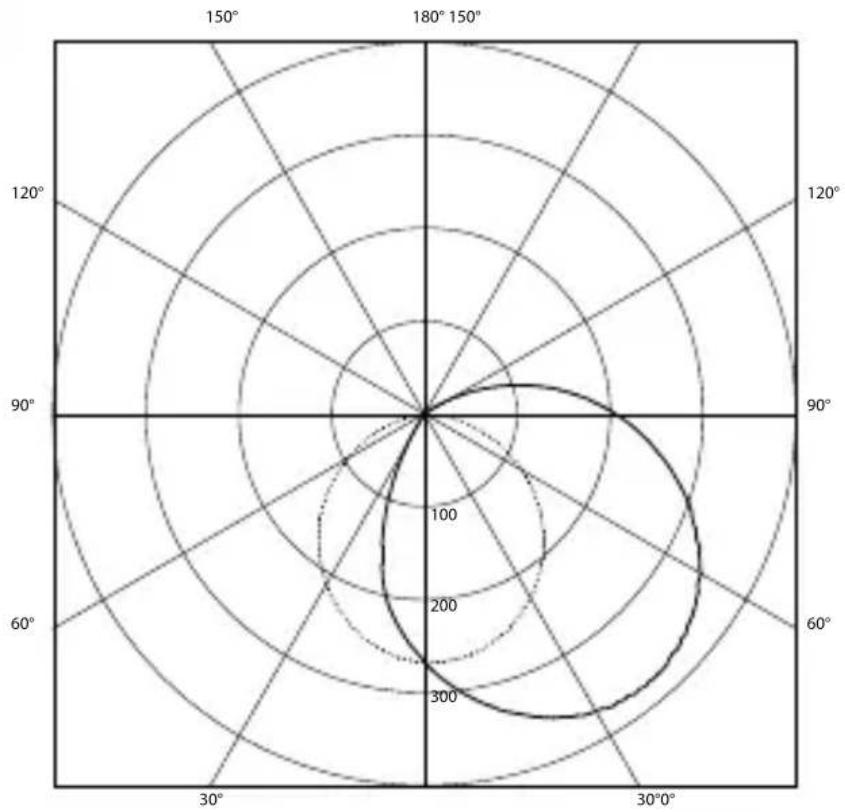

Lichtverdelingscurve
3.5

4. Elektrische aansluiting

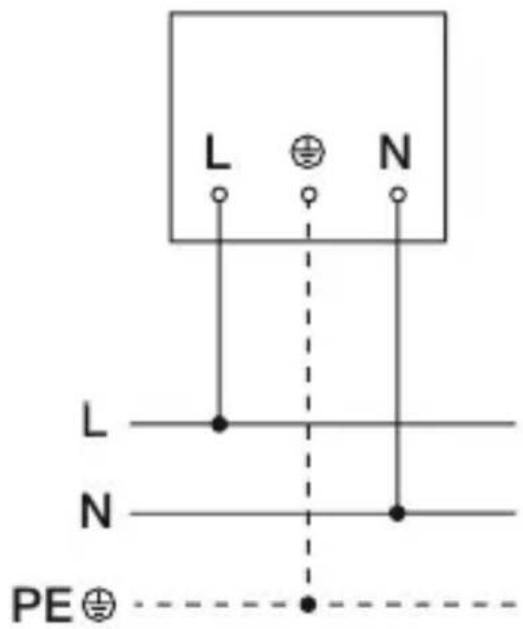

Schakelschema

4.1

I O

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

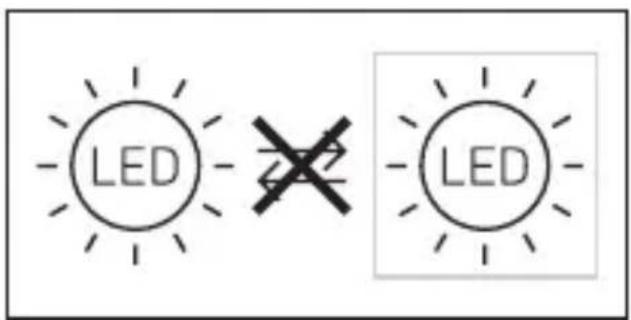

De lichtbron van deze lamp kan niet worden vervangen.

Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

5. Montage

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.
  • Aansluitkabels correct verbinden.

Montagevoorbereiding

- Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.

- Geschikte montageplaats kiezen.

-Houd rekening met het bereik.
-Houd rekening met de bewegingsregistratie.
-Trillingsvrij.
-Registratiebereik vrij van hindernissen.
–Niet in een explosieve omgeving monteren.
–Niet op licht ontvlambare oppervlakken monteren.
–Niet vanaf korte afstand in de lichtbron kunnen kijken (< 30 cm).
-Minimaal 50 cm van andere led-spots verwijderd.

Reikwijdte

NL

5.1

≤ 8 m 2,2 m

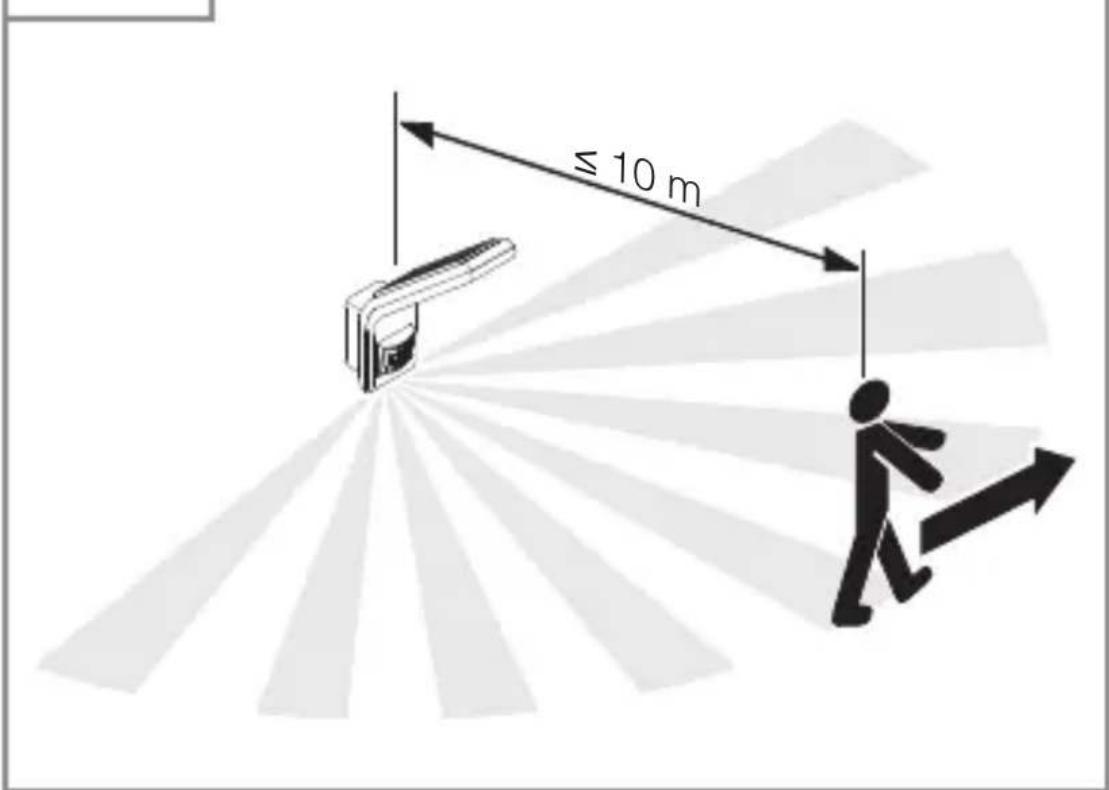

Bewegingsregistratie zijdelings op de looprichting

5.2

≤ 10 m

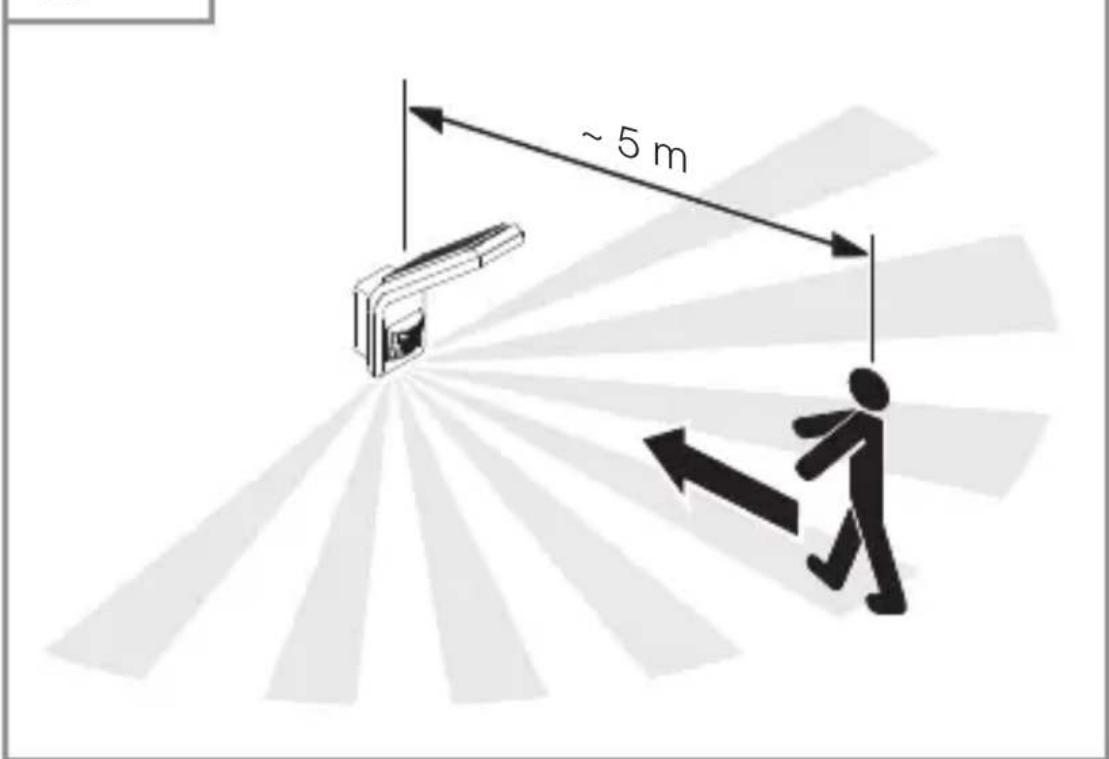

Bewegingsregistratie in de looprichting

5.3

~ 5 m

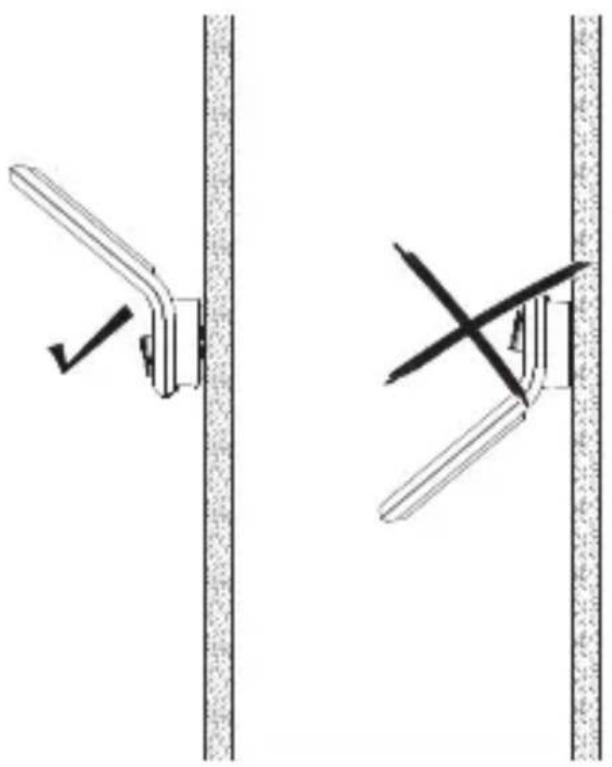

Afstelling van de lamp

NL

5.4

- De lamp correct afstellen.

Montagestappen

5.5

• Controleer of de spanningstoevoer is uitgeschakeld.
  • Borgschroef losdraaien.
• Spotkop scheiden van de wandhouder.

5.6

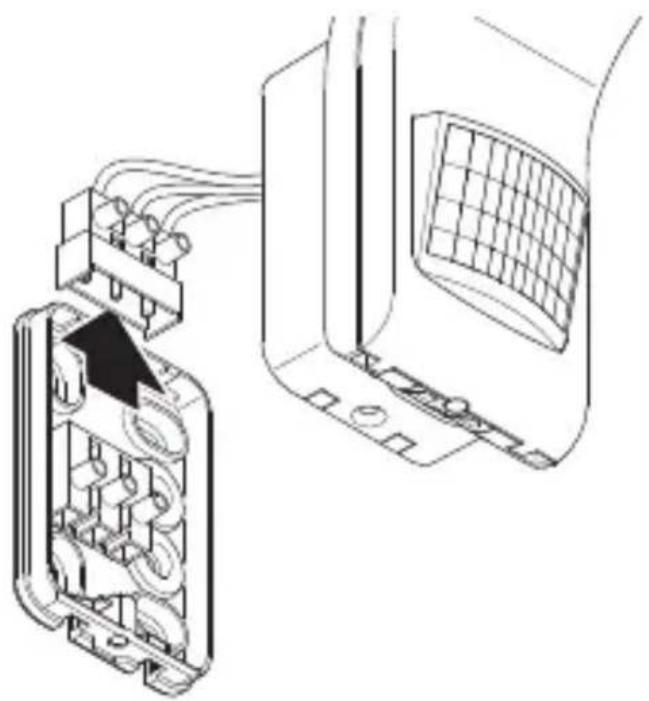

- Steekklem van de wandhouder scheiden.

5.7

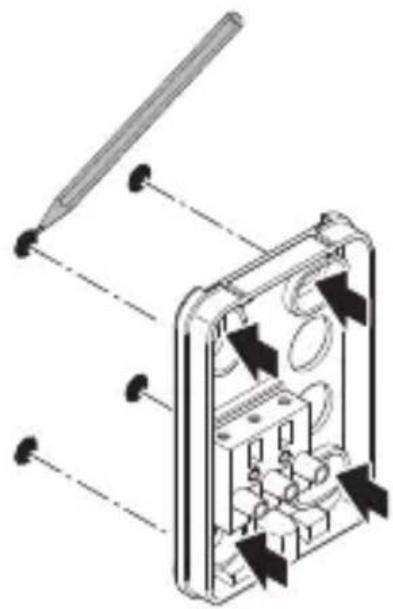

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouder bij leidingen in de muur zonder afstandhouder vastschroeven.

5.10

NL

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouder bij leidingen op de muur met afstandhouder vastschroeven.

5.11

• Stroomtoevoer volgens schakelschema aansluiten.
  → „4. Elektrische aansluiting“

5.12

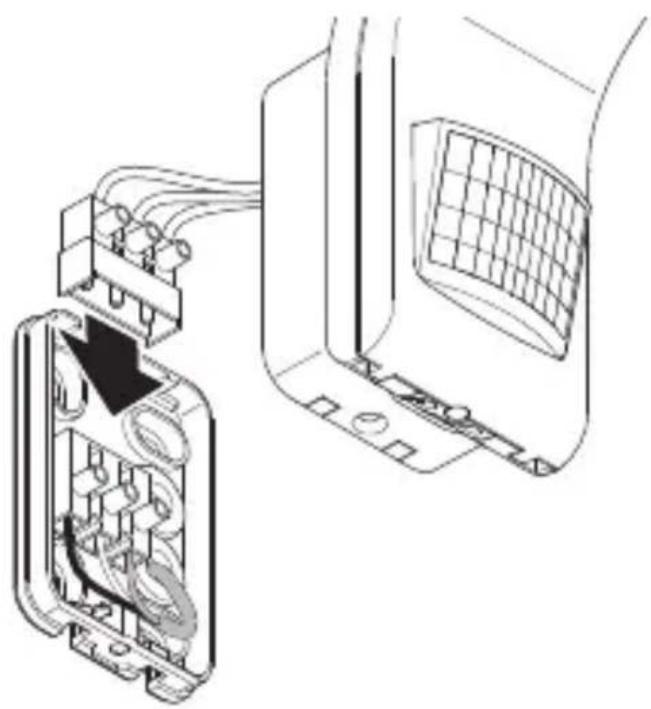

• Spotkop op de wandhouder plaatsen.

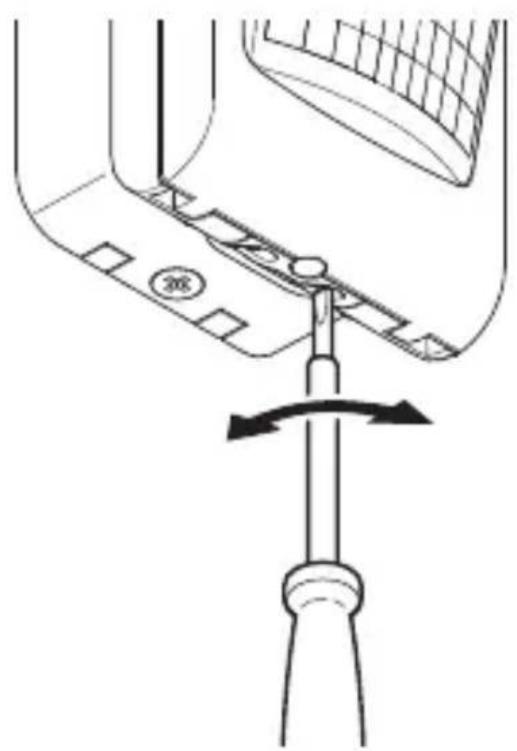

  • Borgschroef inschroeven.

5.14

I O

- Stroomtoevoer inschakelen.

5.15

• Schemerinstelling: daglichtstand 1.000 lux
  – Tijdinstelling: 2 seconden
  – Reikwijdte-instelling:8 meter

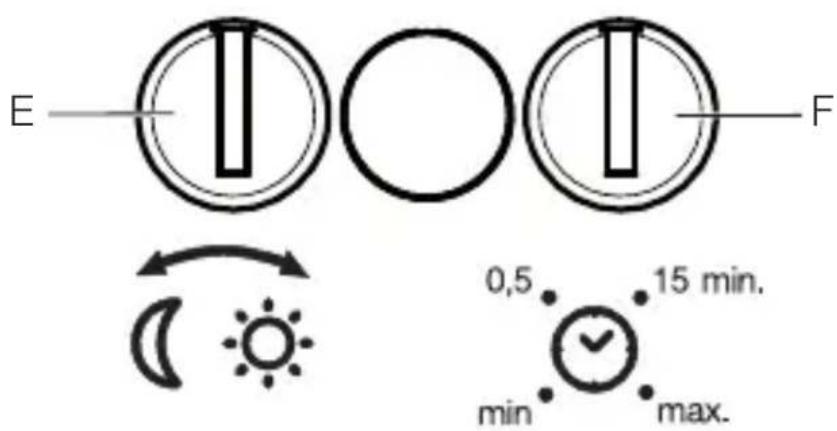

Instelknopje

6.1

E F 0,5 15 min. min max.

Schemerinstelling (E)

De inschakellichtsterkte (schemering) kan traploos van ca. 2-1.000 lux worden ingesteld.

• ✿ = daglichtstand (onafhankelijk van de lichtsterkte)
• = schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op *staan.

Tijdinstelling (F)

De uitschakelvertraging kan traploos worden ingesteld van ca. 2 seconden tot max. 70 minuten. Elke geregistreerde beweging schakelt het licht opnieuw in.

Opmerking: Na iedere uitschakeling van de led-spot is gedurende ca. 1 seconde geen nieuwe bewegingsregistratie mogelijk. Daarna kan de led-spot het licht weer inschakelen bij bewegingen.

Bij het instellen van het registratiebereik en voor de functie- test wordt geadviseerd om de kortste tijd in te stellen.

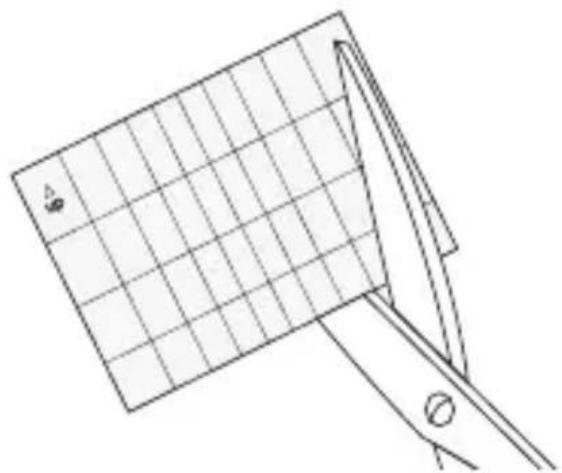

Afstelling registratiebereik

Het registratiebereik kan met de afdekfolie beperkt worden, om ongewilde registratie te voorkomen of bepaalde gebieden gericht te bewaken. De afdekfolie wordt op de sensorunit geplakt.

6.2

- De op maat geknipte afdekfolie op de sensorunit plakken.

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installatie XLED home slim S aan richtlijn 2014/53/EU voldoet.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres:

www.steinel.de

10. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabri- ceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de de- fecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-ge-demonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van een reparatie vragen.

3JAAR FABRIEKS GARANTIE

• Afmetingen (H × B × D): 241 × 66 × 201 mm
• Netspanning: 230-240 V, 50/60 Hz
• Opgenomen vermogen (P _on ): 7,20 W
  – Lichtstroom (360°): wit: 720 lm antraciet: 648 lm
• Efficiëntie: wit: 100 lm/W antraciet: 90 lm/W
• Stand-by sensor (P _sb ): 0,30 W
  -Gewicht: 0,560 kg
• Verlicht oppervlak: frontaanzicht: 159 cm ^2
• zijaanzicht: 101 cm²
• Netstroom: 45 mA
  – Vermogensfactor: 0,73
• Kleurtemperatuur: 3.000 K (warm wit) SDCM 2
• Index kleurweergave: R_a=82
• Gemiddelde levensduur: L70B50 bij 25°C: >60.000 uur.
• Kleurconsistentie SDCM: beginwaarde: 3
  – Lichtsterkteverdeling:

• Registratiereikwijdte: 8 m
• Registratiehoek: 160° met onderkruipbescherming
  – Tijdinstelling: 2 sec. - 70 min.
• Schemerinstelling: 2 - 1.000 lux
• Bescherming: IP 44
• Veiligheidsklasse:
• Omgevingstemperatuur: -20 tot +40°C

12. Verhelpen van storingen

Apparaat zonder spanning.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
• Defecte zekering vervangen.

- Kabel onderbroken.

- Kabel testen met spanningstester.

- Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren.

- Eventueel aanwezige netschakelaar uit.

- Netschakelaar inschakelen.

De lamp schakelt niet in.

- Schemerinstelling verkeerd gekozen.

- Schemerinstelling opnieuw instellen.

- Netschakelaar UIT.

- Netschakelaar instellen.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.

- Defecte zekering vervangen.

- Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te klein of niet correct.

- Registratiebereik controleren en aanpassen.

- Lichtbron defect.

- De lichtbron kan niet worden vervangen. Het complete apparaat vervangen.

De lamp schakelt niet uit.

- Permanente beweging in het registratiebereik.

• Registratiebereik controleren.
• Indien nodig het registratiebereik verkleinen of veranderen.

Het apparaat schakelt ongewenst aan.

- Apparaat niet veilig voor bewegingen gemonteerd.

- Apparaat stevig monteren.

- Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).

- Bereik controleren.

- Indien nodig het registratiebereik verkleinen of veranderen.

13. Juridische informatie

Veiligheid

Het apparaat is niet geschikt voor gebruik met speciale inbraakalarminstallaties, omdat de sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de werking van het apparaat beïnvloeden.

NL
