KÄYTTÖOHJE XLED Home Slim S STEINEL

2. Yleiset turvaohjeet 3

7. Huolto ja hoito 23

9. Vaatimustenmukaisuusvakuutus 24

10. Valmistajan takuu 25

11. Tekniset tiedot 26

13. Oikeudellinen tiedote 28– 3 –

– Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus! Sähköstä aiheutuvista vaaroista ilmoittava varoitus! Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara! Tämä käyttöohje sisältää laitteen turvalliseen käsittelyyn liittyviä tärkeitä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.

• Huomioi turvaohjeet.

• Säilytä helposti saatavilla. – Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan. – Vain ammattitaitoinen henkilökunta saa tehdä verkkojän- nitettä koskevat työt. – Voimassa olevia asennus- ja liitäntäohjeita on noudatet- tava. – Käytä ainoastaan alkuperäisiä varaosia. – Vain ammattiyritykset saavat tehdä korjauksia.– 4 – Sisällysluettelo

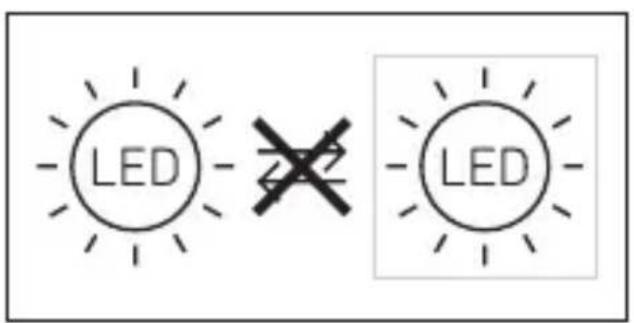

Käyttötarkoituksen mukainen käyttö – Infrapunaliiketunnistimella varustettu LED-valonheitin. – Kiinnitys seinään sisällä ja ulkona. Käyttötarkoituksen vastainen käyttö – LED-valonheitintä ei voi himmentää. Ei himmennettä- vissä Toimintaperiaate – Infrapunatunnistin havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Lämpösäteily muunnetaan elektronisesti ja LED-valonheitin kytkeytyy automaattisesti päälle. – Tunnistus tapahtuu varmimmin, kun laite asennetaan sivuttain kulkusuuntaan nähden. – Tunnistuksen toimintaetäisyys on lyhyempi kuljettaessa suoraan laitetta kohti. – Esteet (esim. puut, muurit tai lasiruudut) voivat rajoittaa tunnistusta tai estää sen. – Säässä tapahtuvia äkillisiä lämpötilan vaihteluita ei eroteta muista lämmönlähteistä.– 5 – Sisällysluettelo

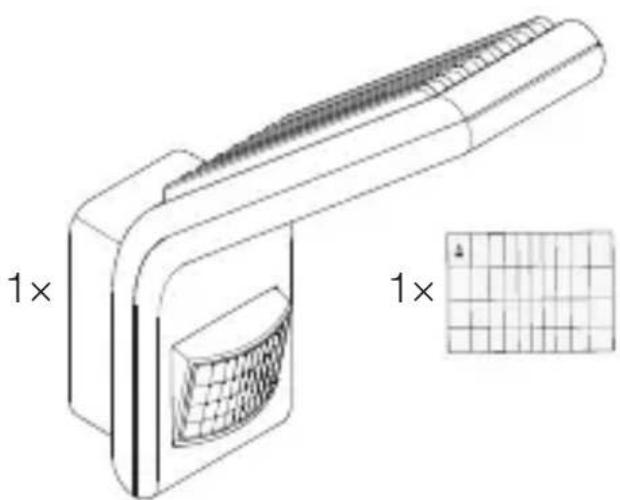

– 1 LED-valonheitin – 1 linssin suojus – 4 tulppaa – 4 ruuvia – 4 välikettä – 1 käyttöturvallisuustiedote (A) – 1 Quick start -opas (B)– 6 – Sisällysluettelo Tuotteen mitat

A LED-taulu B Jäähdytin C Runko-osa, jossa jousiliitin D Tunnistinyksikkö– 8 – Sisällysluettelo

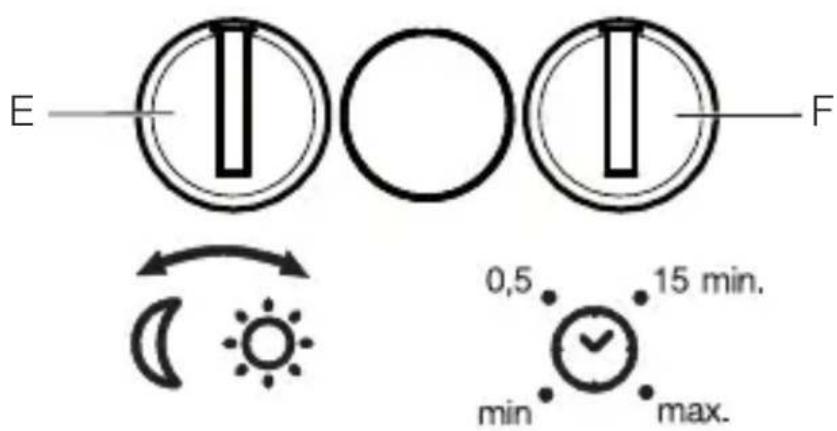

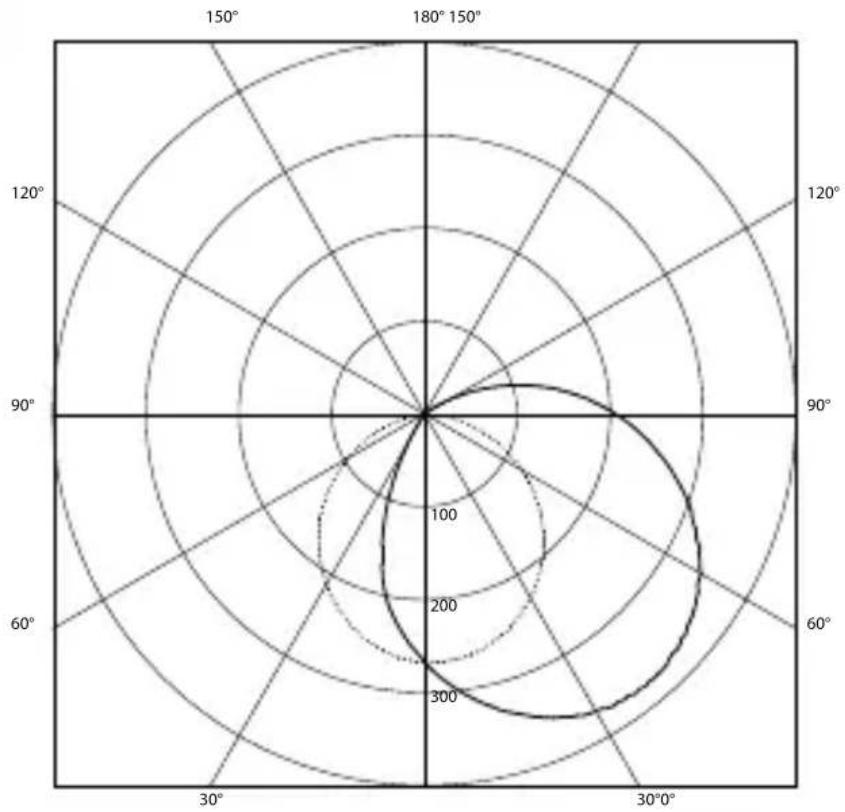

E Hämäryystason asetus F Kytkentäajan asetus Valonjakokäyrä

Verkkojohtona käytetään 3-johtimista kaapelia: L = vaihe (useimmiten musta, ruskea tai harmaa) N = nollajohdin (useimmiten sininen) PE = suojamaajohdin (vihreä/keltainen) Laite voidaan liittää sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytkettynä päälle. Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).– 10 – Sisällysluettelo

Sähkövirran aiheuttama vaara! Sähköä johtavien osien koskettaminen voi johtaa sähkö- iskuun, palovammoihin tai kuolemaan.

• Sammuta virta ja keskeytä jännitesyöttö.

• Tarkista jännitteettömyys jännitteenkoettimella.

• Varmista, että jännitesyöttöä ei palauteta. Aineellisten vahinkojen vaara! Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosul- kuun.

• Tunnista liitäntäjohdot.

• Yhdistä liitäntäjohdot oikein. Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.

• Valitse sopiva asennuspaikka. – Huomioi toimintaetäisyys. – Huomioi toiminta-alue. – Tärinätön paikka. – Toiminta-alueella ei ole esteitä. – Ei räjähdysvaarallisille alueille. – Ei herkästi syttyville pinnoille. – Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (<30cm). – Etäisyys muihin LED-valonheittimiin vähintään 50cm.– 11 – Sisällysluettelo

≤8m 2,2m– 12 – Sisällysluettelo Tunnistus sivuttain kulkusuuntaan nähden.

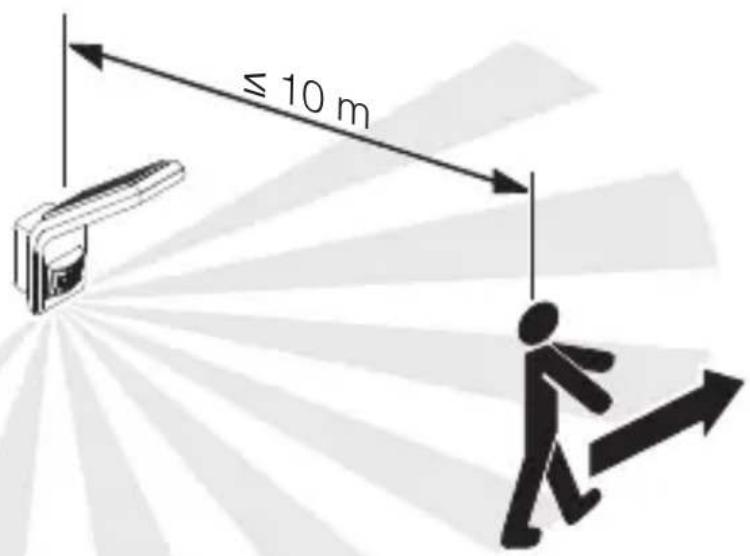

≤ 10 m Tunnistus kulkusuunnassa

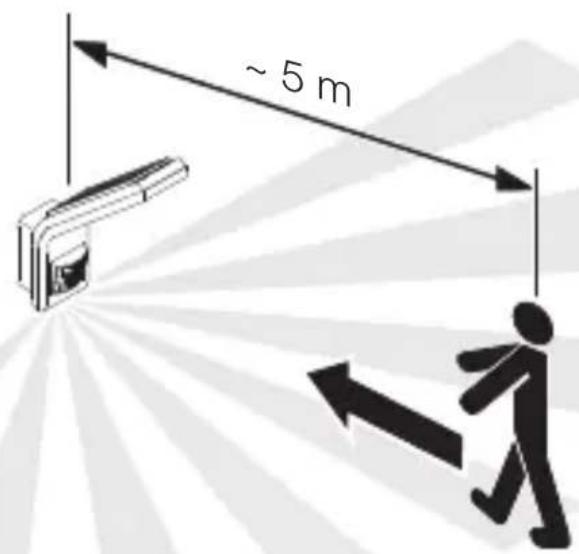

~ 5 m– 13 – Sisällysluettelo

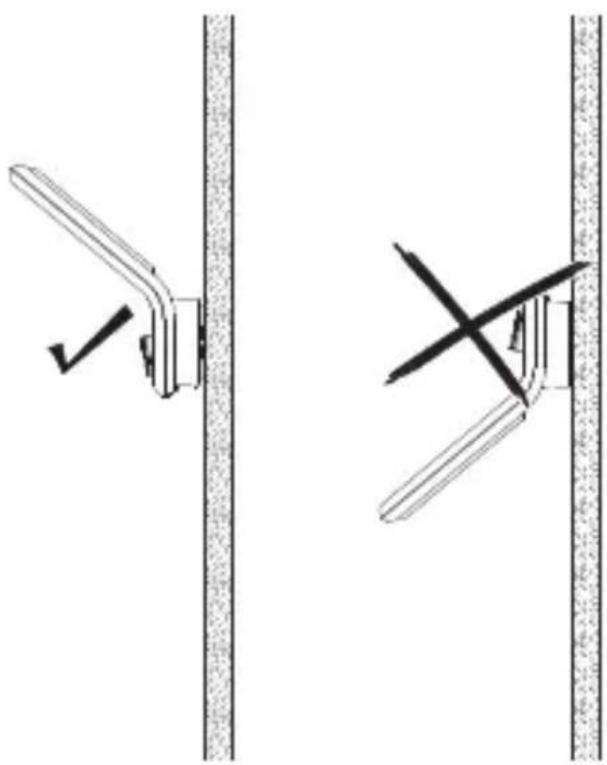

Laitteen suuntaaminen

• Suuntaa laite oikein.– 14 – Sisällysluettelo Asennuksen vaiheet

• Tarkista, että jännitesyöttö on katkaistu.

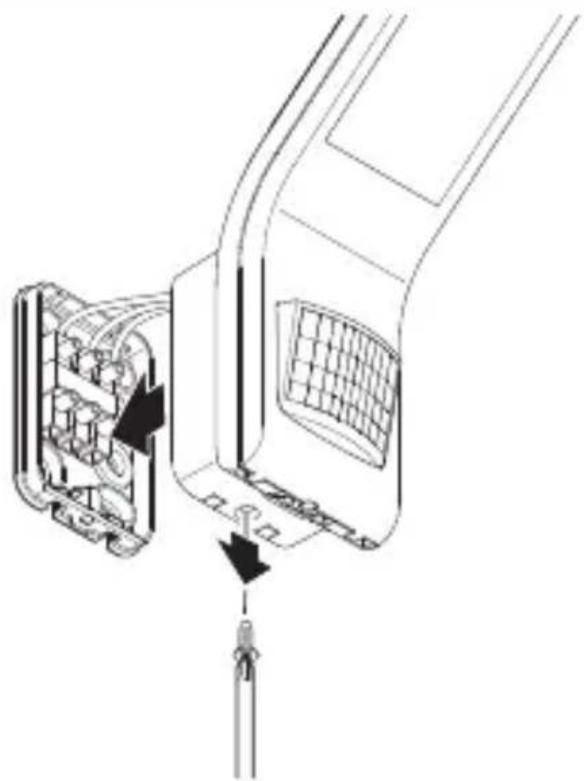

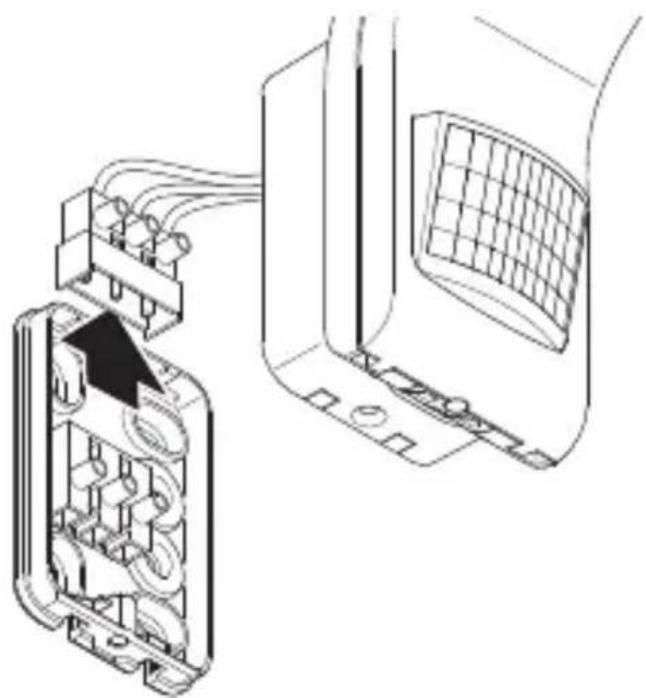

• Irrota jousiliitinrunko-osasta.– 15 – Sisällysluettelo

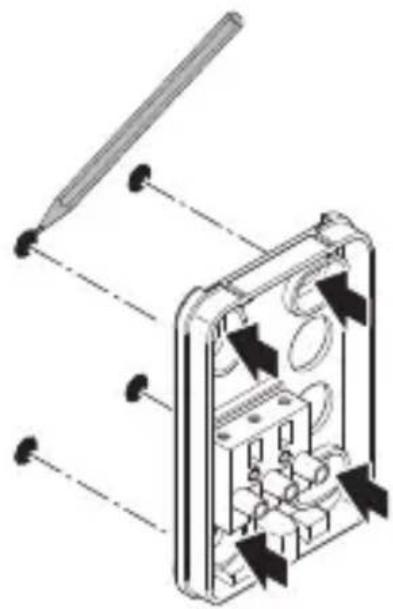

• Poraa reiät (ø 6 mm) ja aseta tulpat.– 16 – Sisällysluettelo

• Lävistä tiivistystulppa verkkojohtoa varten.

• Kiinnitä runko-osa johdon uppoasennuksessa ilman välikkeitä.– 17 – Sisällysluettelo

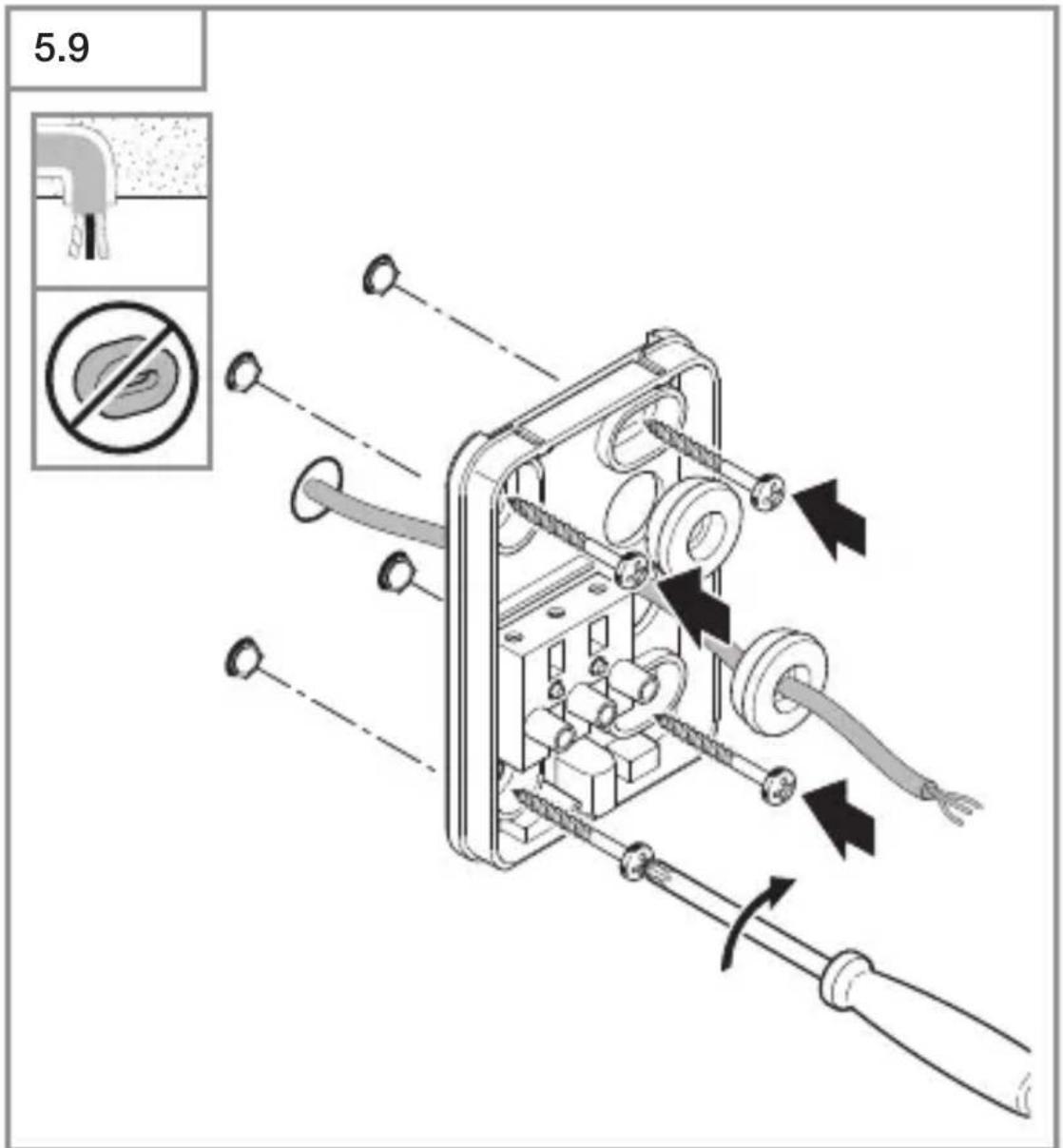

• Lävistä tiivistystulppa verkkojohtoa varten.

• Kiinnitä runko-osa johdon pinta-asennuksessa välikkeillä.– 18 – Sisällysluettelo

• Liitä verkkojohto kytkentäkaavion mukaisesti. ➔ „4. Sähköliitäntä“

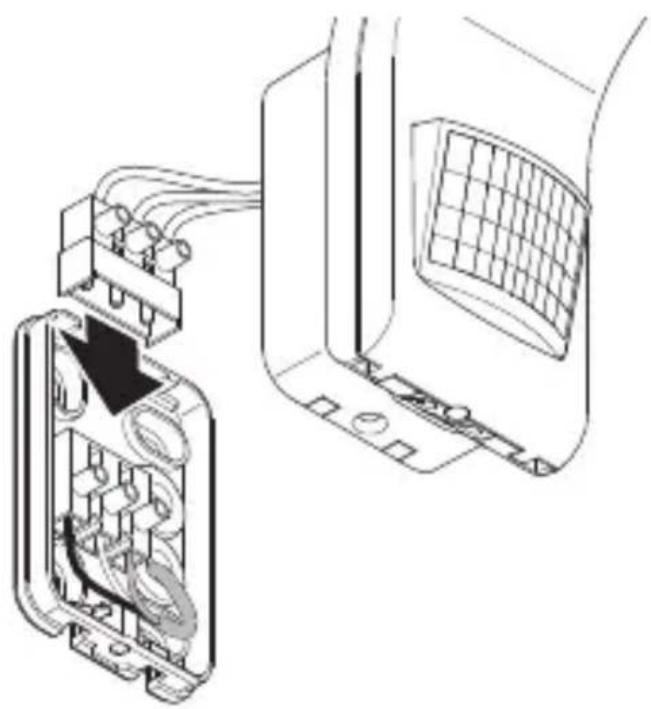

• Yhdistä pistoliitin.– 19 – Sisällysluettelo

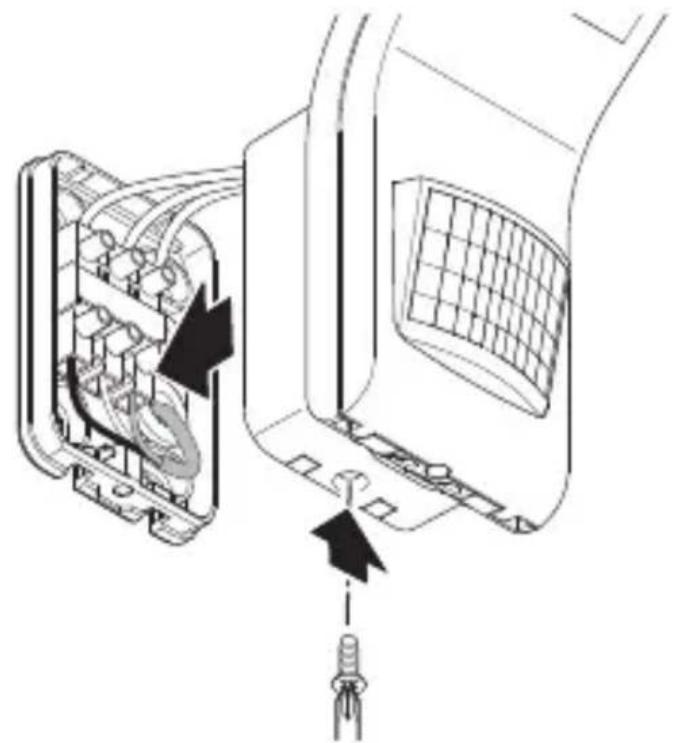

• Aseta LED-taulu runko-osaan.

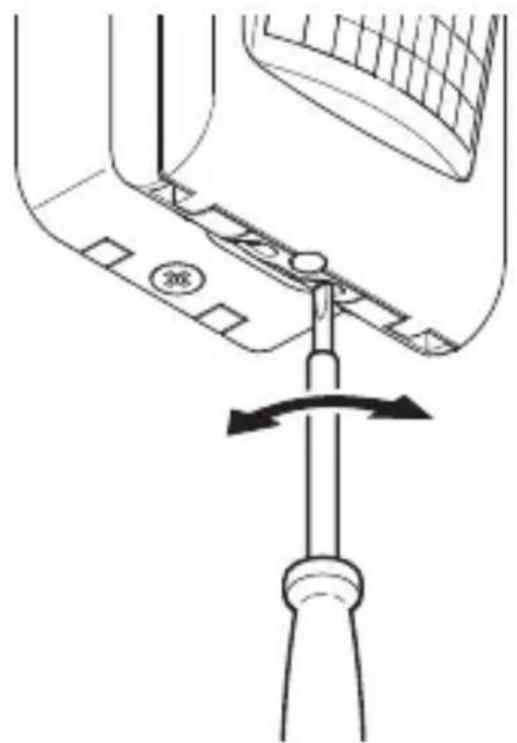

• Kierrä lukitusruuvi paikoilleen.

• Kytke jännitesyöttö päälle.– 20 – Sisällysluettelo

• Tee asetukset. ➔ „6. Toiminta“– 21 – Sisällysluettelo

Tehdasasetukset – Hämäryystason asetus: päiväkäyttö 1 000luksia – Kytkentäajan asetus: 2sekuntia – Toiminta-alueen rajaus: 8metriä Säädin

Hämäryystason asetus (E) Kytkeytymiskynnys (hämäryystaso) voidaan asettaa por- taattomasti n. 2 luksin - 1 000 luksin välille.

= päiväkäyttö (valoisuudesta riippumatta) – = hämäräkäyttö (n. 2luksia) Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä asentoon

Kytkentäajan asetus (F) Kytkentäajan asetus voidaan asettaa portaattomasti noin 2sekunnin ja enintään 70minuutin välille. Jokainen havait- tu liike kytkee valon uudelleen.– 22 – Sisällysluettelo Huomautus: LED-valonheittimen sammuttua kestää aina noin yhdensekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta-alueella. Sen jälkeen LED-valonheitin voi jälleen kytkeä valon liikkeen yhteydessä. Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi. Toiminta-alueen rajaaminen Tahattoman tunnistuksen estämiseksi tai tiettyjen alueiden rajaamiseksi toiminta-aluetta voidaan rajata linssin suojuk- sella. Linssin suojus kiinnitetään tunnistinyksikköön.

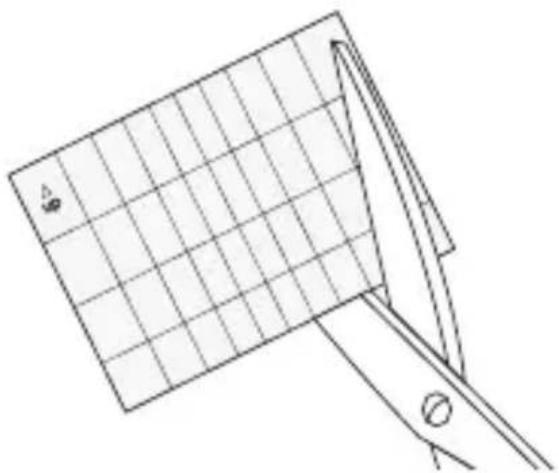

• Liimaa leikattu linssin suojus tunnistinyksikköön.– 23 – Sisällysluettelo

Laite on huoltovapaa. Sähkövirran aiheuttama vaara! Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana. Aineellisten vahinkojen vaara! Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

• Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita. Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.– 24 – Sisällysluettelo

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen. Älä heitä sähkölaitteita talousjätteiden sekaan! Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektroniikka- romua koskevan direktiivin ja sen kansalliseen lainsää- däntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäris- töystävälliseen kierrätykseen.

9. Vaatimustenmukaisuusvakuutus

STEINEL Vertrieb GmbH vakuuttaa täten, että radiolaite- tyyppi XLEDhomeslimS on direktiivin 2014/53/EU asettamien vaatimusten mukainen. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: http://www.steinel.de– 25 –Sisällysluettelo

10. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toi-minta ja turvallisuus on testattu voimassa olevien määräys-ten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmis-tusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.KorjauspalveluTakuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista. VALMISTAJAN

): 7,20W – Valovirta (360°): valkoinen : 720 lm antrasiitti: 648 lm – Hyötysuhde: valkoinen: 100 lm/W antrasiitti: 90 lm/W – Standby, tunnistin (P

): 0,30W – Paino: 0,560kg – Projisoitu alue: näkymä edestä: 159cm² näkymä sivulta: 101cm² – Verkkovirta: 45mA – Tehokerroin: 0,73 – Värilämpötila: 3000K (lämmin valkoinen) SDCM 2 – Värintoistoindeksi: R

=82 – Keskimääräinen mitoituselinikä: L70B50, 25 °C: >60 000 h – Värin konsistenssiSDCM: alkuarvo: 3 – Valovoimakkuuden jakautuminen:

150° 120° 90° 60° 120° 90° 60° 30° C0 / C180 Cd / 1000 lm C90 / C270 30°0° 180° 150° – Tunnistusetäisyys: 8m – Toimintakulma: 160° alitussuojalla – Kytkentäajan asetus: 2s - 70min – Hämäryystason asetus: 2–1000luksia – Kotelointiluokka: IP 44 – Suojausluokka: I – Ympäristölämpötila: -20 ... +40 °C– 27 – Sisällysluettelo

Laitteessa ei ole jännitettä. – Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.

• Vaihda viallinen sulake. – Katkos johdossa.

• Tarkasta johto jännitteenkoettimella. – Oikosulku verkkojohdossa.

• Tarkasta liitännät. – Valo sammutettu mahdollisesti verkkokytkimellä.

• Kytke verkkokytkin päälle. Laite ei kytkeydy päälle. – Väärä hämäryystason asetus.

• Säädä hämäryystaso uudelleen. – Verkkokytkin pois päältä.

• Säädä verkkokytkin. – Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.

• Vaihda viallinen sulake. – Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi tai väärin.

• Tarkista ja säädä toiminta-alue. – Valonlähde viallinen.

• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen. Laite ei kytkeydy pois. – Jatkuvaa liikettä toiminta-alueella.

• Tarkista toiminta-alue.

• Rajaa tai muuta toiminta-aluetta tarvittaessa.– 28 – Sisällysluettelo Laite kytkeytyy ei-toivotusti päälle. – Laitetta ei ole asennettu liikkumattomasti.

• Asenna laite liikkumattomalle alustalle. – Liikettä on ollut, mutta tarkkailija ei pystynyt havait- semaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)

• Rajaa tai muuta toiminta-aluetta tarvittaessa.
