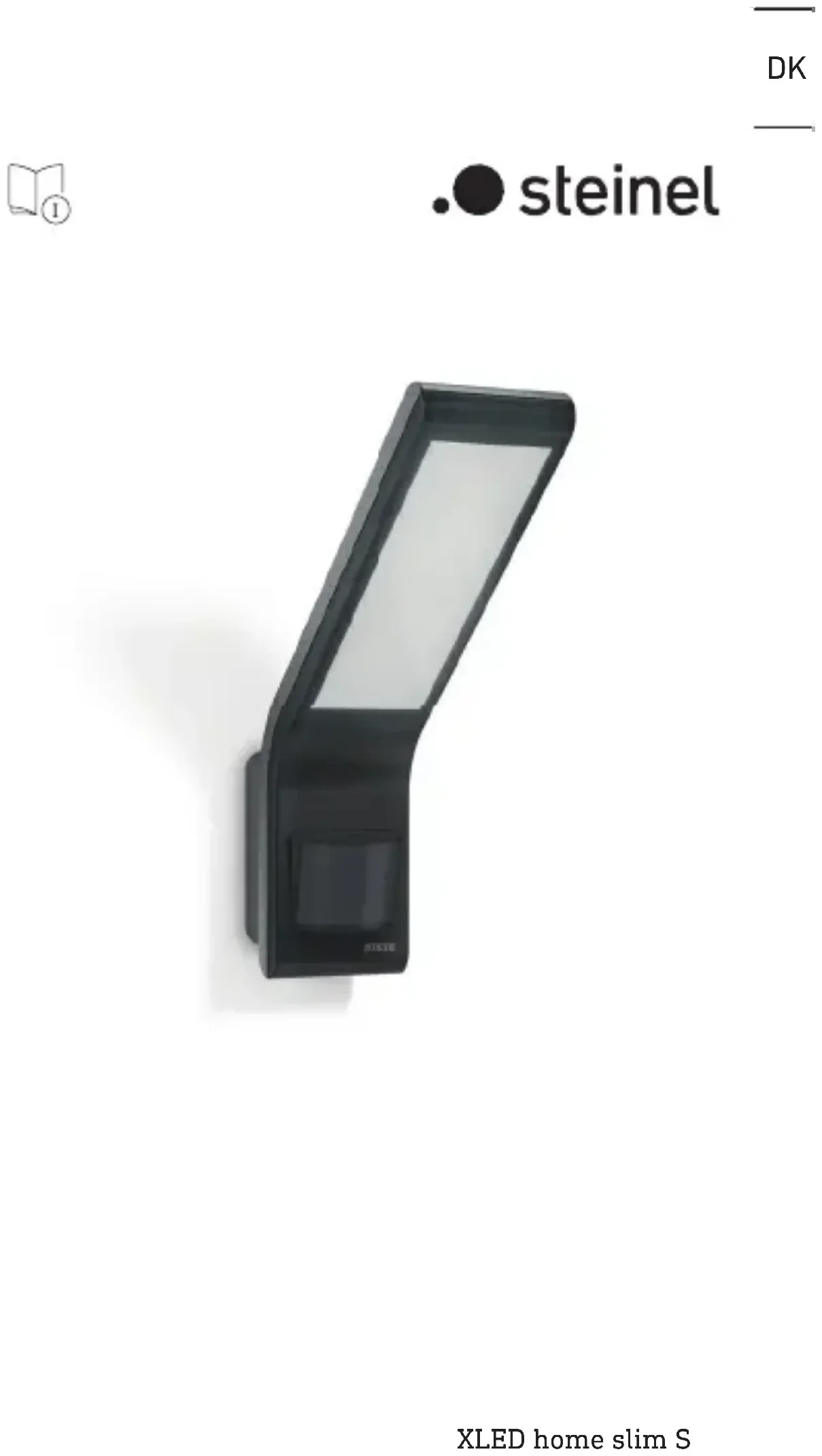

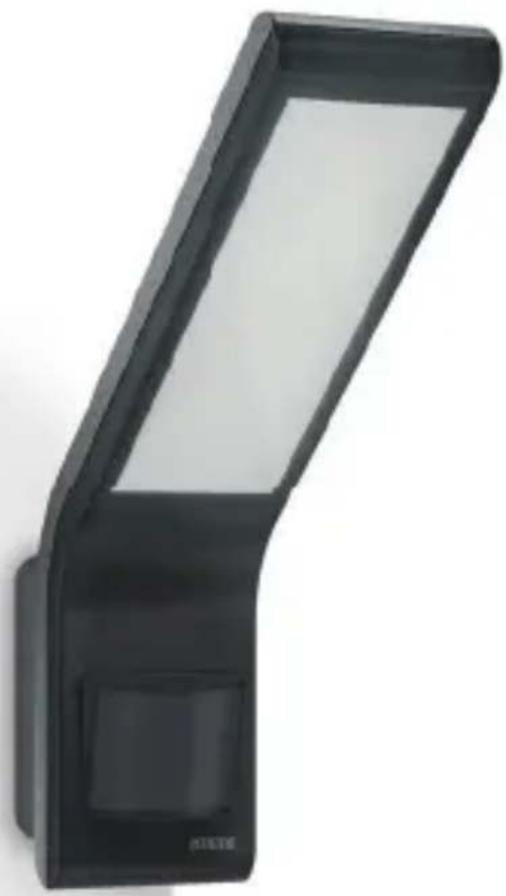

BRUGSANVISNING XLED Home Slim S STEINEL

→ „4. Elektrisk anslutning“

5.12

– Efterlystid: 2 sek - 70 min

1. Om dette dokument 3
2. Generelle sikkerhedsanvisninger 3
3. Beskrivelse 4
4. Elektrisk tilslutning 9
5. Montering 10

6. Funktion 21

7. Vedligeholdelse og pleje 23

8. Bortskaffelse 24

9. Overensstemmelseserklæring 24

10. Producentgaranti 25

11. Tekniske data 26

12. Afhjælpning af fejl 27

13. Juridiske henvisninger 28

1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
- Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne brugsanvisning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs brugsanvisningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.
• Opbevar brugsanvisningen, så der er adgang til den.

- Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

- Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.

- Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100,

- Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald. - Arbejde på netspænding må kun udføres af kvalificeret fagpersonale. - Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100,

A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

- Brug kun originale reservedele.

- Reparationer må kun udføres af specialvirksomheder.

- Brug kun originale reservedele. - Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse

• LED-projektør med infrarød bevægelsessensor.
• Indendørs og udendørs vægmontering.

Ukorrekt anvendelse

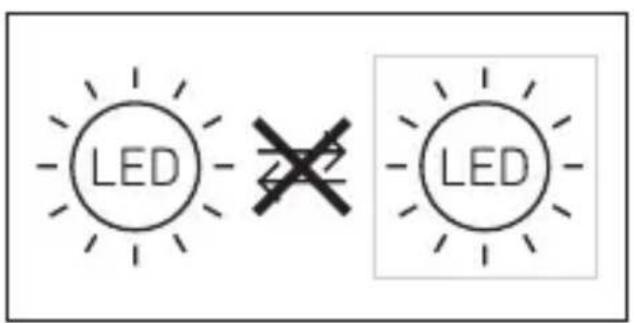

- LED-projektøren kan ikke dæmpes.

Kan ikke dæmpes

Funktionsprincip

• Den infrarøde sensor registrerer varme udstrålingen fra genstande (f. eks. mennesker, dyr), der bevæger sig. Varmeudstrålingen omsættes elektronisk og tænder automatisk LED-projektøren.
  – Den sikreste bevægelsesovervågning foretages ved at montere enheden på tværs af gangretningen.
• Bevægelsesovervågningens rækkevidde er begrænset, hvis du går direkte hen mod enheden.
• Bevægelsesovervågningen kan være begrænset eller umulig på grund af forhindringer (f.eks. træer, mure eller vinduesruder).
  – Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

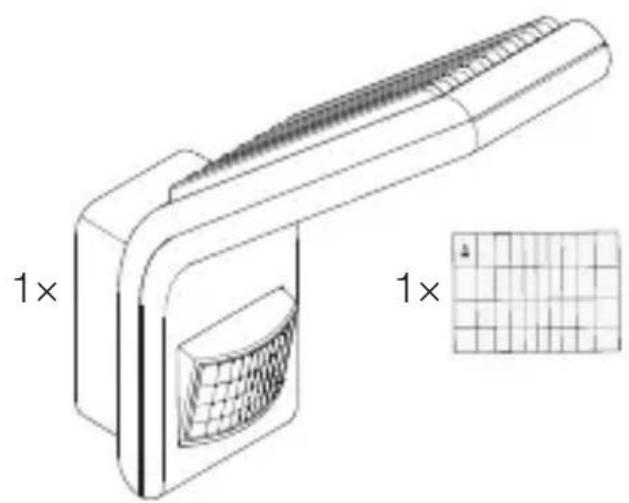

Leveringsomfang

3.1

• 1 LED-projektør
• 1 afdækningsfolie
• 4 rawlplugs
• 4 skruer
• 4 afstandsholdere
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

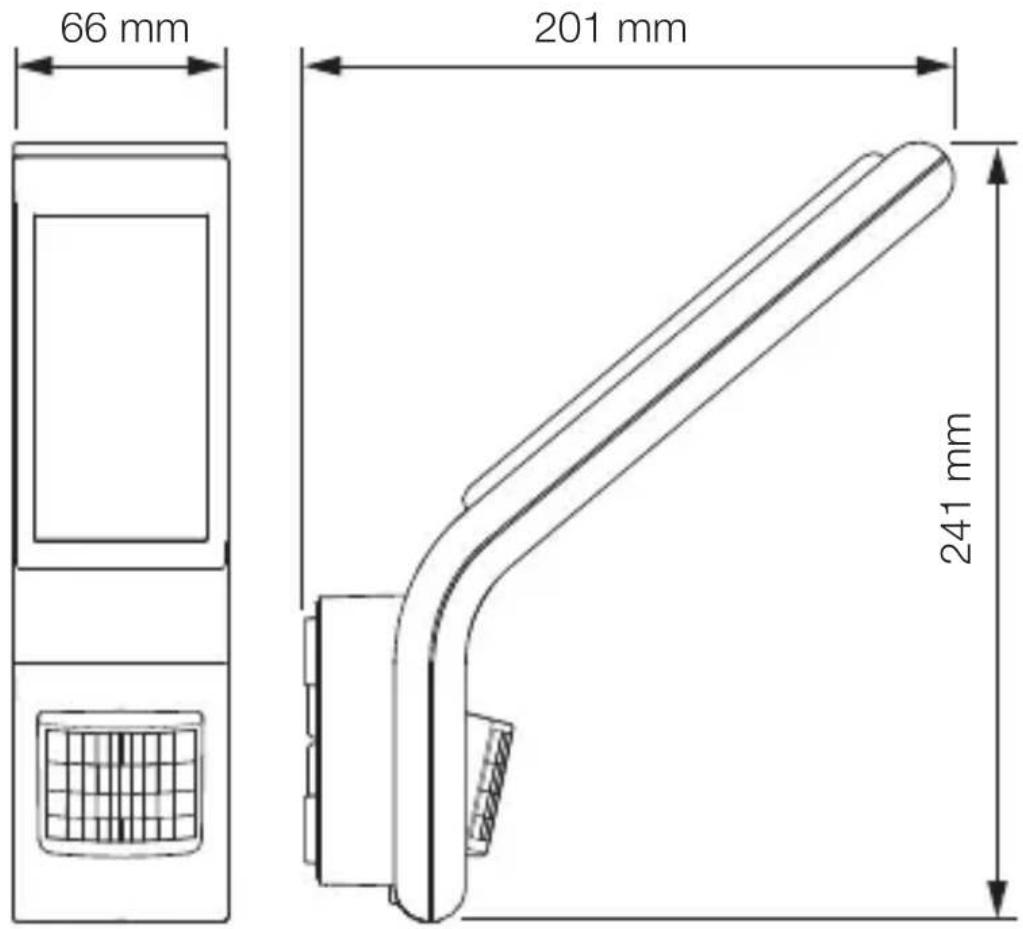

Produktmål

3.2

66 mm 201 mm 241 mm

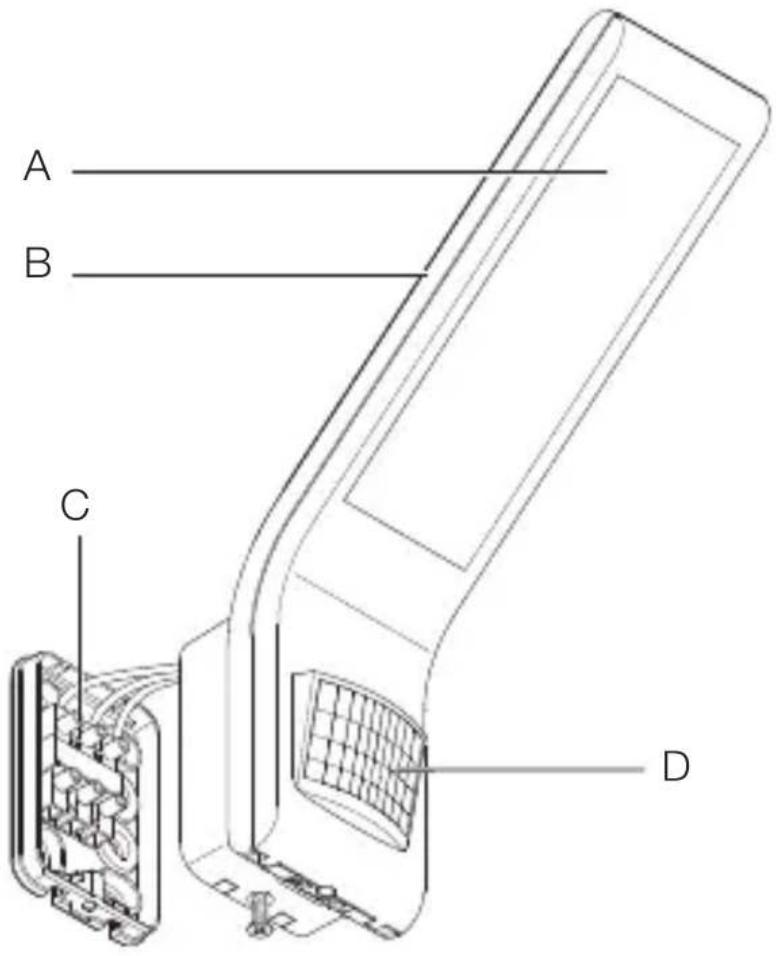

Oversigt over enheder

3.3

A B C D

A LED-projektørhoved
B Kølelegeme
C Vægbeslag med stikklemme
D Sensorenhed

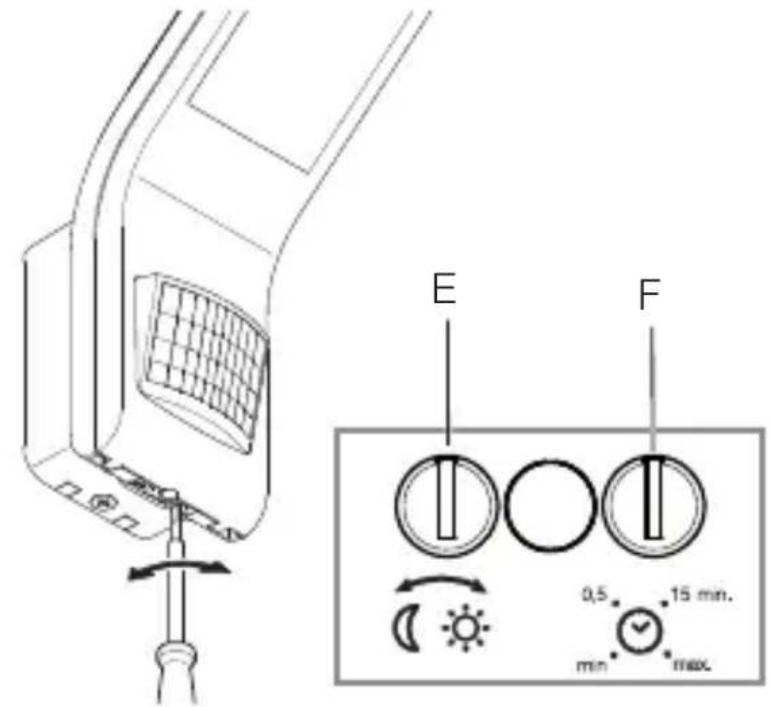

3.4

E F 0,5 15 min. mn max

E Skumringsindstilling

F Tidsindstilling

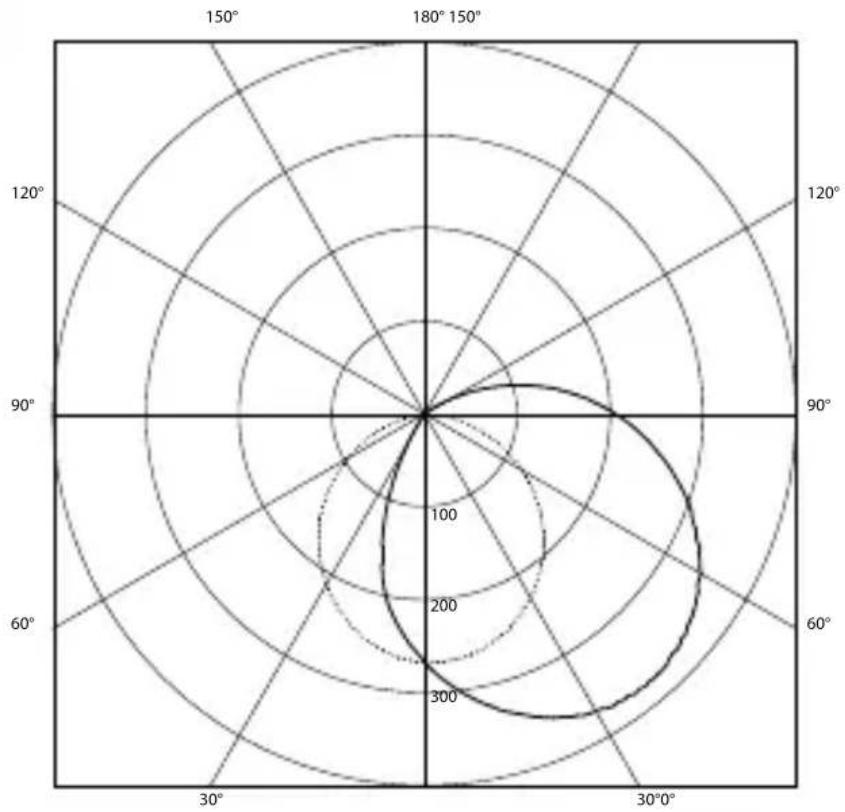

Lysfordelingskurve
3.5

4. Elektrisk tilslutning

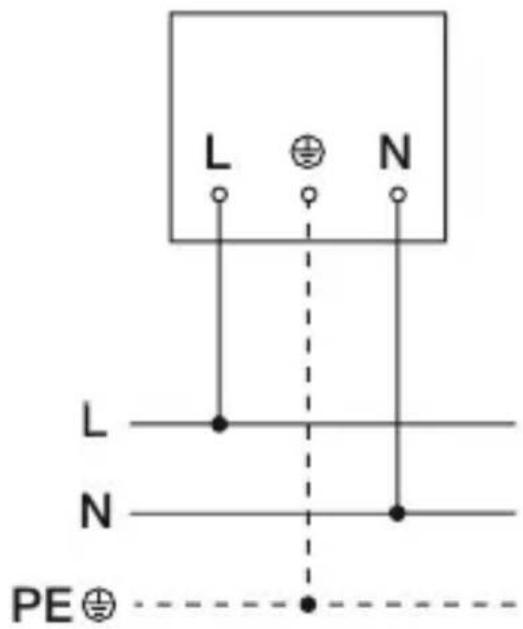

Ledningsdiagram

4.1

I O

Nettilførslen består af en ledning med 3 ledere:

Enheden kan også tilsluttes elektrisk efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

- Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted.
-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregistreringen
-Vibrationsfrit.
-Overvågningsområde uden forhind ringer.
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.
-Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).
-Mindst 50 cm afstand til andre LED-projektører.

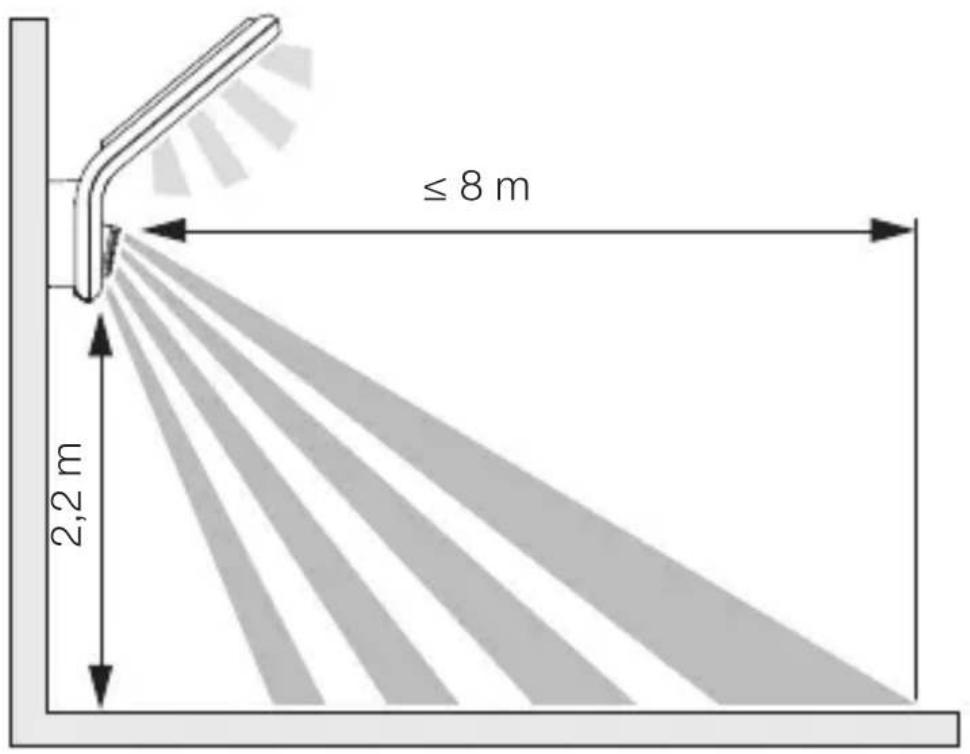

Rækkevidde

5.1

≤ 8 m 2,2 m

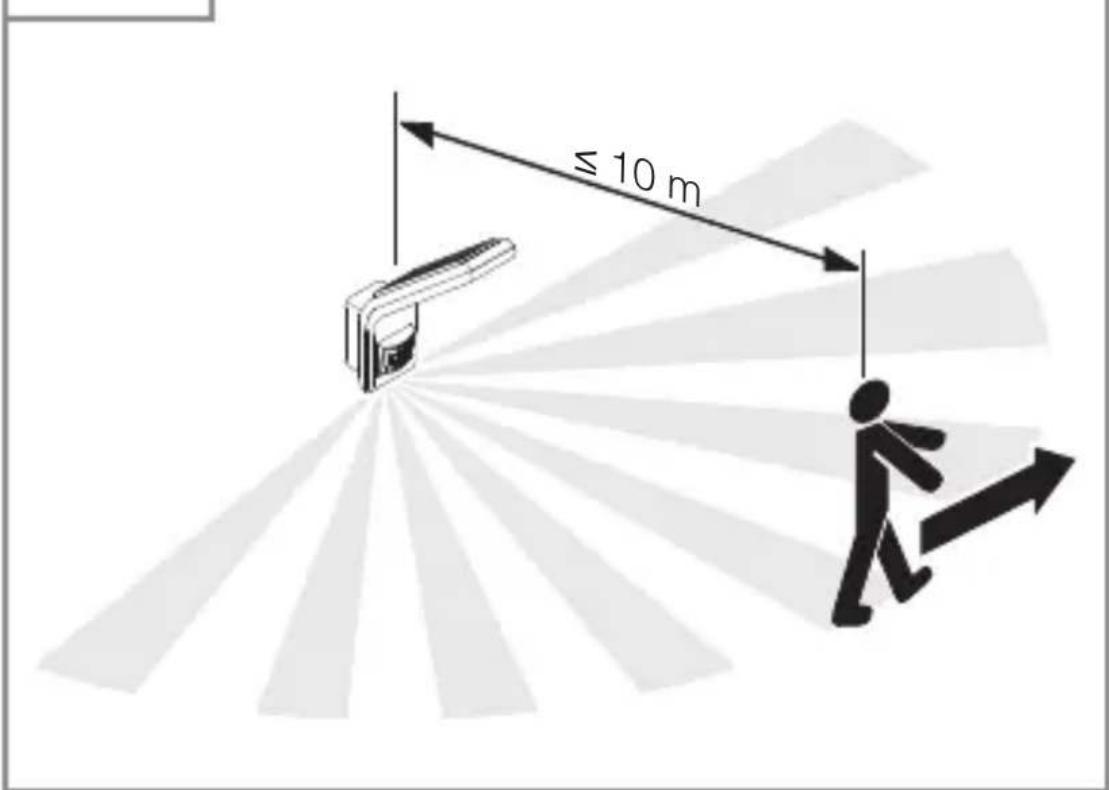

Bevægelsesovervågning på tværs af gangretningen

5.2

≤ 10 m

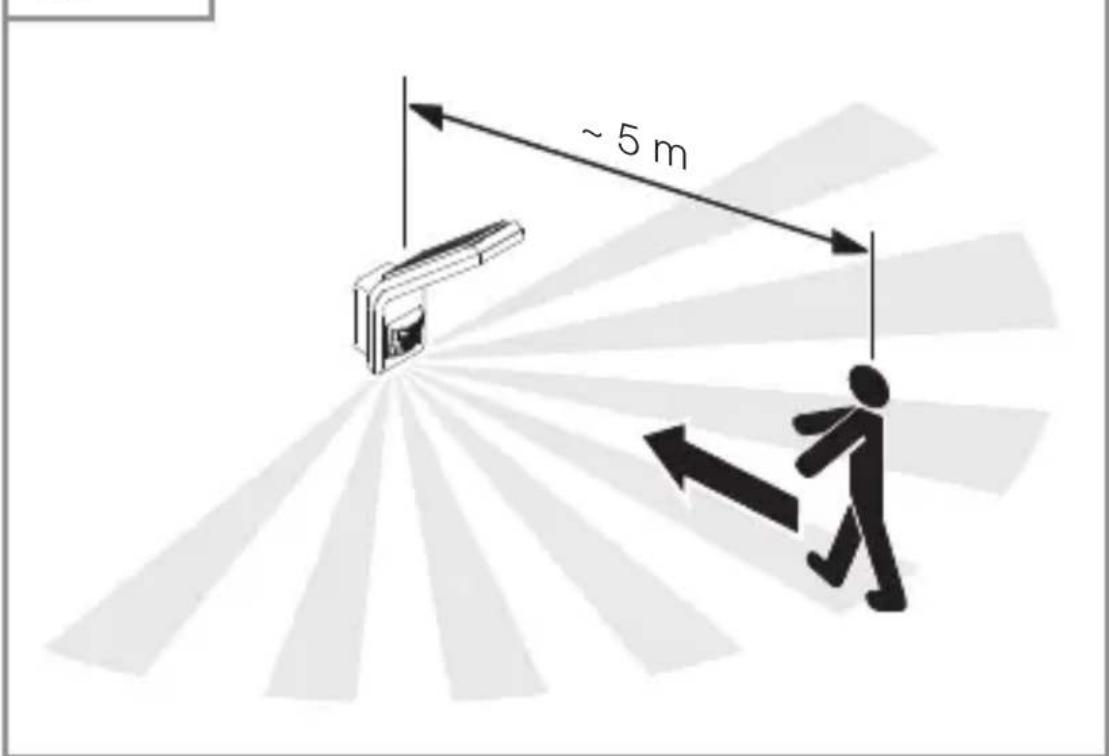

Bevægelsesovervågning i gangretningen

5.3

~ 5 m

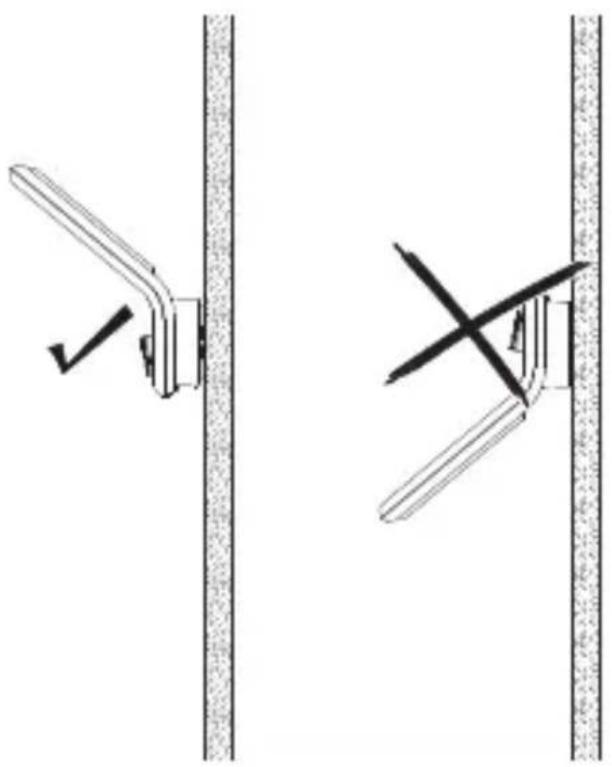

Justering af enheden

5.4

• Kontrollér, at spændingstilførslen er afbrudt
  • Løsn sikringsskruen
• Adskil LED-projektørhovedet fra vægbeslaget.

5.6

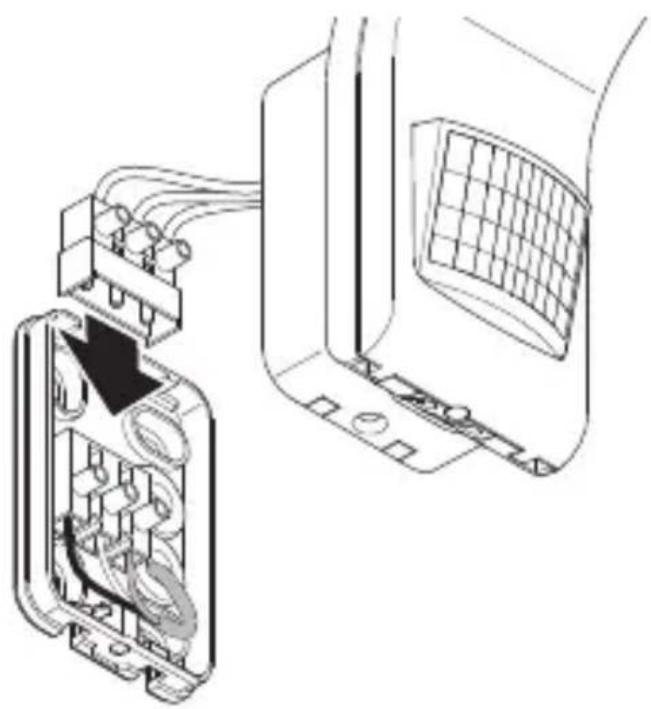

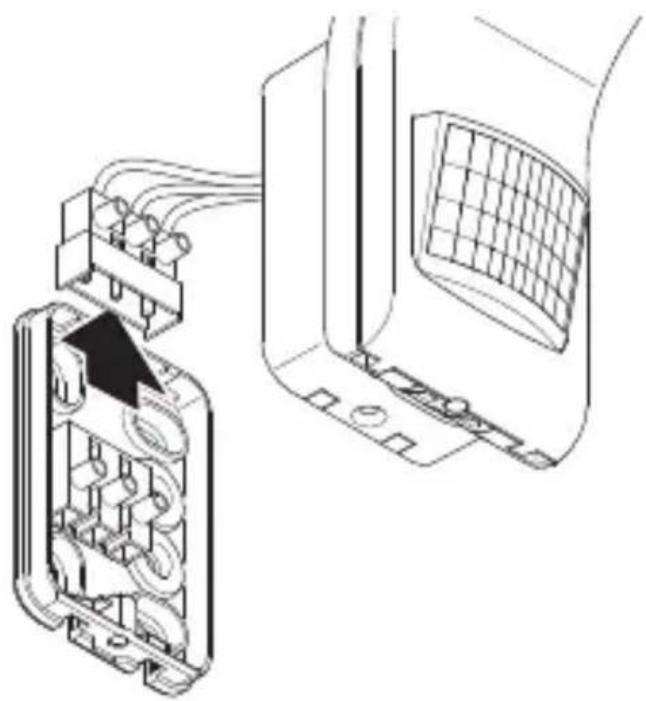

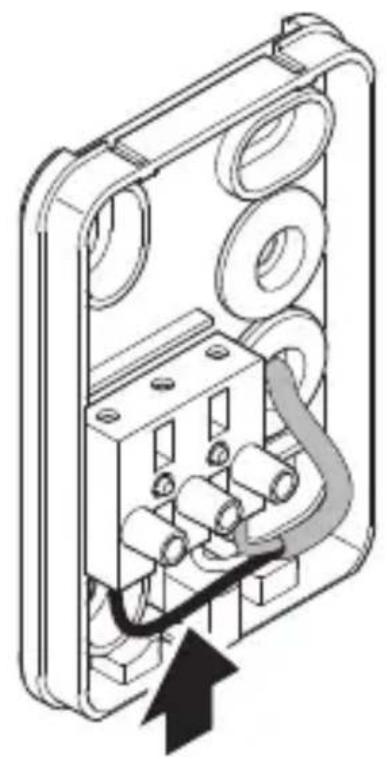

- Adskil stikklemmen fra vægbeslaget

5.7

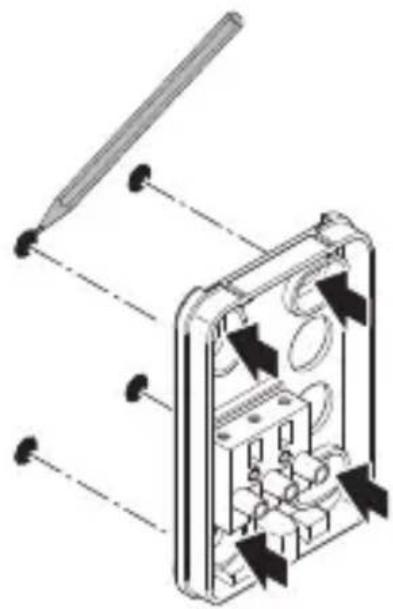

- Bor huller (ø 6 mm), og sæt rawlplugs i.

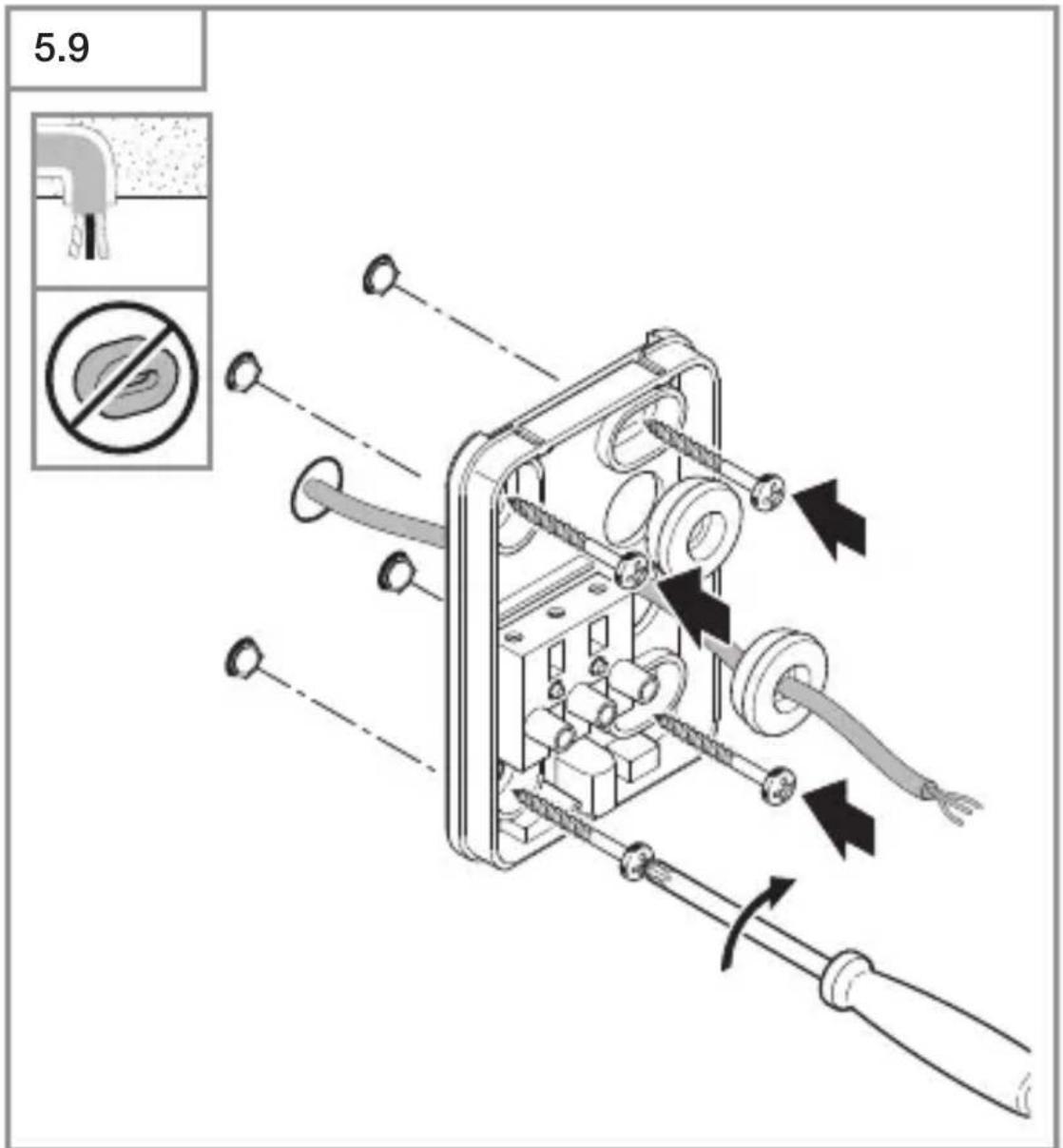

5.9

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast uden afstandsholdere ved skjult tilførselsledning.

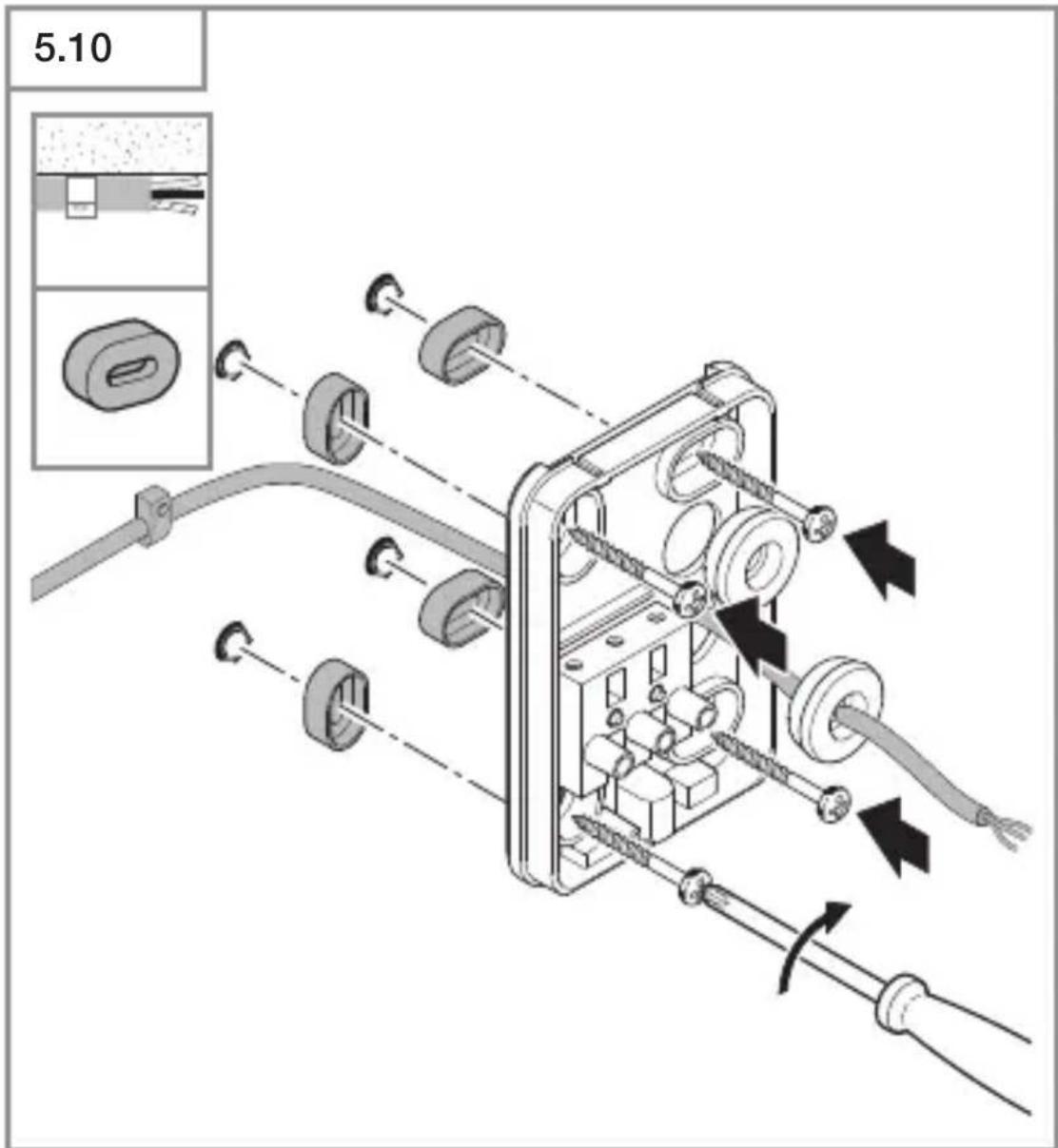

5.10

DK

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast med afstandsholdere ved synlig tilførselsledning.

5.11

• Sæt LED-projektørhovedet på vægbeslaget.

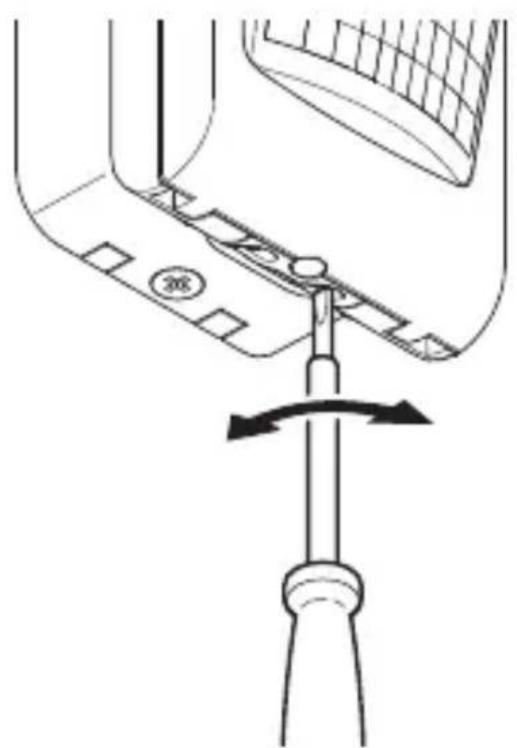

• Skru sikringsskruen i

5.14

I O

- Slå strømforsyningen til

5.15

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2-1.000 lux.

• ✿ = dagslystilstand (uafhængigt af lysstyrke)
• = skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på ✿.

Tidsindstilling (F)

Slukningsforsinkelsen kan indstilles trinløst fra ca. 2 sekunder til maks. 70 minutter. Enhver registreret bevægelse tænder lyset igen.

Bemærk: Hver gang LED-projektøren slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Derefter kan LED-projektøren tændes igen ved bevægelse. Ved justering af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

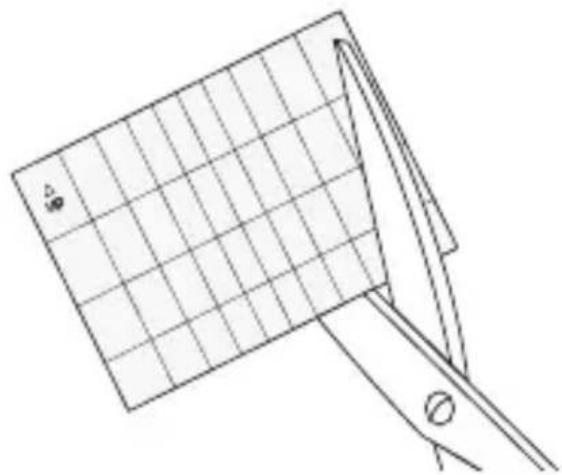

For at udelukke utilsigtet registrering eller målrettet at overvåge bestemte områder kan overvägningsområdet begrænses og justeres med afdækningsfolie. Afdækningsfolien klæbes på sensorenheden.

6.2

- Klæb den tilskårne afdækningsfolie på sensorenheden.

7. Vedligeholdelse og pleje

Produktet er vedligeholdelsesfrit.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør produktet med en let fugtig klud uden rengø-ringsmiddel.

Vigtigt: Transformeren kan ikke udskiftes.

230V LED

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklæring

Hermed erklærer STEINEL Vertrieb GmbH, at det trådløse anlæg af typen XLED home slim S er i overensstemmelse med direktivet 2014/53/EU.

Du kan læse EU-overensstemmelseserklæringens komplette tekst under følgende internetadresse: www.steinel.de

10. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

11. Tekniske data

- Mål (H × B × D): 241 × 66 × 201 mm

- Netspænding: 230-240 V, 50/60 Hz

- Effektforbrug (P _en ): 7,20 W

- Lysstrøm (360°): hvid : 720 lm antracit: 648 lm

- Effektivitet: hvid: 100 lm/W antracit: 90 lm/W

- Standby sensor (P _sb ): 0,30 W

- Vægt: 0,560 kg

– Projiceret flade: set forfra: 159 cm ^2

– Farvekonsistens SDCM: startværdi: 3

- Overvågningsrækkevidde: 8 m

- Beskyttelsesklasse:

- Omgivelsestemperatur: -20 til +40°C

12. Afhjælpning af fejl

Enhed uden spænding.

– Sikring ikke slået til eller defekt.

• Slå sikringen til.
• Udskift den defekte sikring.

– Ledning afbrudt.

- Kontrollér ledningen med en spændingstester.

- Kontrollér tilslutningerne.

– En eventuel netafbryder er slået fra.

- Slå netafbryderen til.

Enheden tænder ikke.

- Der er valgt en forkert skumringsindstilling.

- Indstil skumringsindstillingen igen.

- Netafbryder SLUKKET.

- Indstil netafbryderen.

– Sikring ikke slået til eller defekt.

- Slå sikringen til.

- Udskift den defekte sikring.

– Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvågningsområde.

- Kontrollér og juster overvågningsområdet.

- Lyskilde defekt.

- Lyskilden kan ikke udskiftes. Udskift enheden komplet.

Enheden slukker ikke.

- Konstant bevægelse i overvågningsområdet.

• Kontrollér overvägningsområdet.
• Begræns eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

• Enheden er ikke fast monteret.
• Monter enheden, så den sidder fast.
• Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).
• Kontrollér området.
• Begræns eller ændr overvågningsområdet om nødvendigt.

13. Juridiske henvisninger

Sikkerhed

Enheden er ikke egnet til anvendelse med særlige tyverialarmer pga. manglende sabotagesikring. Vejret kan påvirke enhedens funktion.

110081323 09/2021_DK Med forbehold for tekniske ændringer.
