L 40 SC - Éclairage STEINEL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'éclairage	Projecteur LED
Puissance	10 W
Flux lumineux	800 lumens
Température de couleur	3000 K (blanc chaud)
Indice de protection	IP44
Dimensions	210 x 150 x 100 mm
Poids	1,2 kg
Installation	Montage mural ou sur pied
Utilisation	Éclairage extérieur, jardins, allées
Maintenance	Nettoyage régulier de la lentille, vérification des connexions électriques
Sécurité	Ne pas exposer à l'eau en cas de défaillance de l'indice de protection
Garantie	2 ans

FOIRE AUX QUESTIONS - L 40 SC STEINEL

Comment installer le STEINEL L 40 SC ?

Pour installer le STEINEL L 40 SC, commencez par couper l'alimentation électrique. Fixez le support mural à l'aide des vis fournies, puis connectez les fils électriques selon le schéma fourni dans le manuel. Enfin, fixez le luminaire au support et rétablissez l'alimentation.

Le STEINEL L 40 SC ne s'allume pas, que faire ?

Vérifiez d'abord si l'alimentation est correcte. Assurez-vous que l'ampoule est bien installée et fonctionnelle. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage supplémentaires.

Comment régler la sensibilité du détecteur de mouvement ?

Le réglage de la sensibilité du détecteur de mouvement se fait via le bouton de réglage situé sur le luminaire. Tournez le bouton dans le sens horaire pour augmenter la sensibilité et dans le sens antihoraire pour la diminuer.

Quel type d'ampoule est compatible avec le STEINEL L 40 SC ?

Le STEINEL L 40 SC est compatible avec des ampoules LED ou halogènes d'une puissance maximale de 40 W. Assurez-vous de vérifier le type de culot requis dans le manuel d'utilisation.

Le détecteur de mouvement ne fonctionne pas correctement, que faire ?

Assurez-vous que le détecteur de mouvement n'est pas obstrué par des objets ou des obstacles. Vérifiez également que la zone de détection est correctement configurée et que la sensibilité est ajustée selon vos besoins.

Est-ce que le STEINEL L 40 SC est étanche ?

Oui, le STEINEL L 40 SC a un indice de protection IP44, ce qui signifie qu'il est résistant aux éclaboussures d'eau et adapté pour une utilisation à l'extérieur, mais il ne doit pas être immergé.

Comment nettoyer le STEINEL L 40 SC ?

Pour nettoyer le STEINEL L 40 SC, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou les nettoyants abrasifs qui pourraient endommager la surface du luminaire.

Où trouver des pièces de rechange pour le STEINEL L 40 SC ?

Les pièces de rechange pour le STEINEL L 40 SC peuvent être commandées auprès de votre vendeur ou directement sur le site web du fabricant. Assurez-vous de fournir le numéro de modèle pour obtenir les pièces correctes.

MODE D'EMPLOI L 40 SC STEINEL

1. À propos de ce document 67
2. Consignes de sécurité générales 67
3. Description de l'appareil 68
4. Branchement électrique 75
5. Montage 76
6. Fonctions 88
7. Entretien et maintenance 91
8. Recyclage 92
9. Déclaration de conformité 92
10. Garantie du fabricant 93
11. Caractéristiques techniques 95
12. Élimination des défauts 96

1. À propos de ce document

– Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger!

Attention danger dû au courant électrique !

Attention danger dû à l'eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité.
  • Le conserver à portée de la main.

- Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

• Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A-ÖVE / ÖNORM E8001-1, CH-SEV 1000).
• Utiliser uniquement des pièces de rechange d'origine.
• Uniquement des entreprises spécialisées sont autorisées à effectuer des réparations.

3. Description de l'appareil

Utilisation conforme à la destination prévue – L 40 SC, L 42 SC

• Applique LED à détection et à détecteur de mouvement.
• Montage mural.
• Pour l'intérieur et l'extérieur.

Utilisation conforme à la destination prévue – L 40 C, L 42 C

• Applique LED.
• Montage mural.
• Pour l'intérieur et l'extérieur.

Principe de fonctionnement des appliques – L 40 SC, L 42 SC

- L'applique LED à détection contient un détecteur de mouvement infrarouge et ne peut être réglée que via Bluetooth.

Principe de fonctionnement des appliques – L 40 C, L 42 C

Il est possible de mettre les variantes C en réseau via Bluetooth avec d'autres capteurs afin d'agrandir la zone de détection. Ils transmettent les signaux détectés (présence et luminosité) via Bluetooth. La commande a lieu sur le détecteur mis en réseau avec une autre interface.

Contenu de la livraison

3.1 L 40 C, L 42 C

• 1 applique LED
• 3 pièces d'écartement
• 3 chevilles pour le mur
  -3vis
• 1 fiche technique de sécurité (A)
• 1 guide de démarrage rapide (B)

3.2 L 40 SC, L 42 SC

• 1 applique LED
• 3 caches clipsables
• 3 pièces d'écartement
• 3 chevilles pour le mur
• 3 vis
• 1 fiche technique de sécurité (A)
• 1 guide de démarrage rapide (B)

Dimensions du produit

3.3 L 40 C

201 mm 229 mm

Vue d'ensemble des appareils

3.7 L 40 C, L 42 C

A B

A Domino
B Applique

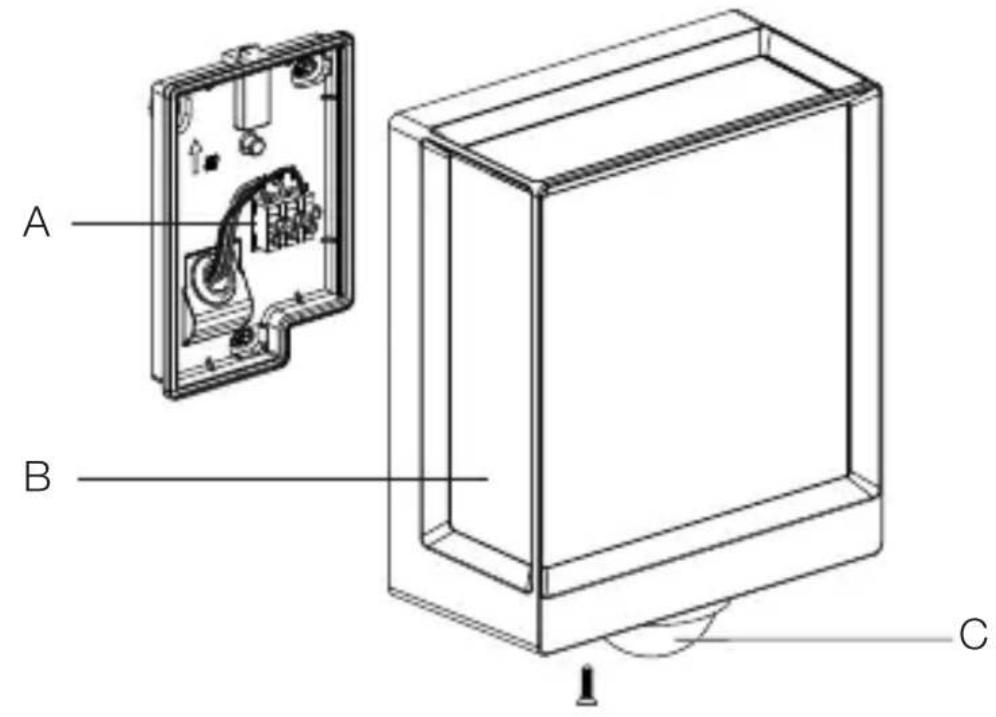

3.8 L 40 SC, L 42 SC

A B C

A Domino

B Applique

C Détecteur

Courbe de répartition de la lumière
3.9

4. Branchement électrique

Schéma des connexions

FR

4.1

La ligne de connexion est un câble à 3 conducteurs

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert / jaune)

Il est possible de brancher l'appareil également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

Il n'est pas possible de remplacer la source de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

LED LED

5. Montage

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une interversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.

- Sélectionner le lieu d'installation approprié.

-En tenant compte de la portée

-et de la détection des mouvements.

-Monter l'appareil à l'abri d'éventuelles secousses.

-Zones de détection sans obstacle.

–Il est interdit d'installer l'appareil dans des zones à risque d'explosion.

-Ne pas monter l'appareil sur des surfaces inflammables.

-Ne pas regarder directement la source lumineuse allumée à une courte distance (< 30 cm).

-À une distance minimale de 50 cm des autres luminaires LED.

Portée

5.1

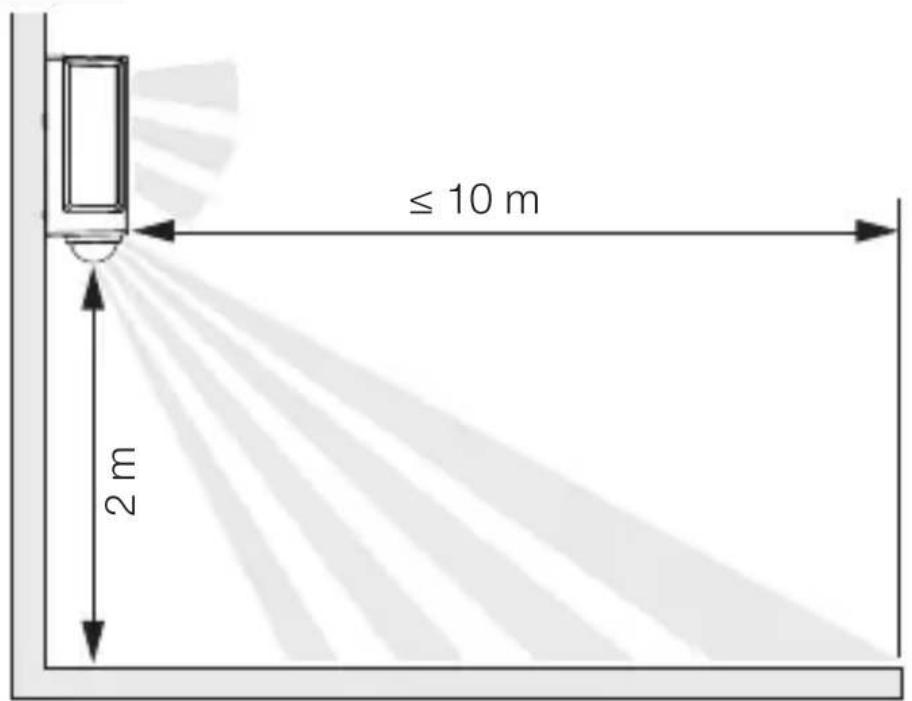

Détection de mouvement perpendiculairement au sens du passage

5.2

≤ 10 m

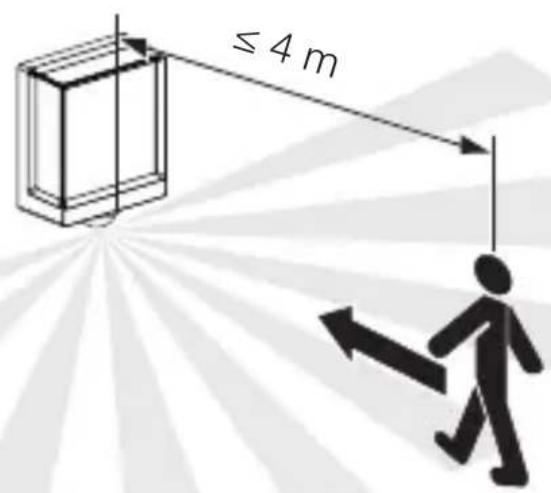

Détection de mouvement dans le sens du passage

5.3

≤ 4 m

Étapes de montage

5.4

• Vérifier que l'alimentation électrique a été coupée.
• Desserrer la vis de blocage.
  • Dévisser le couvercle.

5.5

• Marquer l'emplacement des trous.

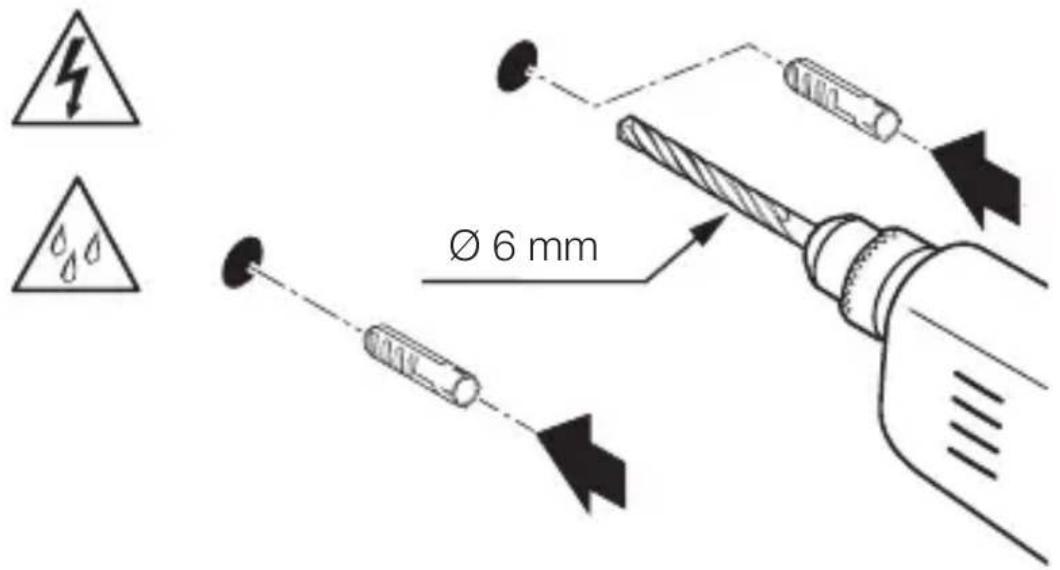

5.6

Ø 6 mm

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

5.7 UP N

FR

- Visser le luminaire à LED en cas de câble d'alimentation encastré.

5.8 UP N

- Visser le luminaire à LED en cas de câble d'alimentation en saillie.

5.9

- Brancher le câble secteur conformément au schéma des connexions.

→« 4. Branchement électrique »

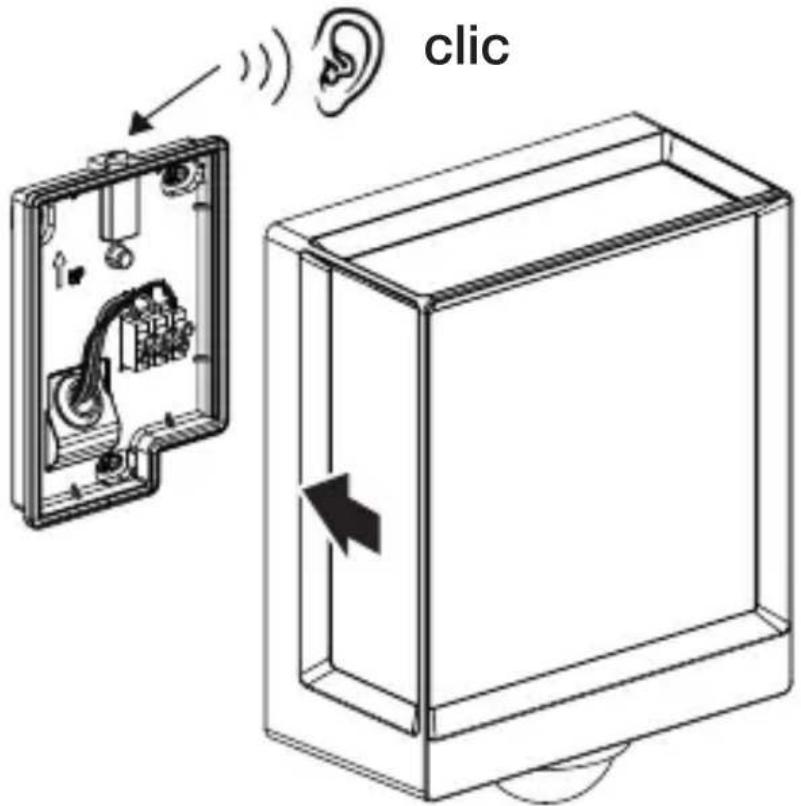

5.10

clic

• Raccorder le luminaire sur la fixation murale.
- Appuyer dessus jusqu'à ce que le clic soit audible.

5.11

- Serrer la vis de blocage à fonde.

5.12

I O

• Mettre l'appareil sous tension.
• Procéder aux réglages via l'appli (uniquement version SC).
  →« 6. Fonctions »

5.13 L 40 SC, L 42 SC

Il est possible de régler les fonctions pour les versions SC. Pour les variantes C, les fonctions ne sont possibles qu'en combinaison avec un produit à détection Bluetooth.

Les fonctions sont réglées via l'appli STEINEL Connect.

L'appli STEINEL Connect

Il faut télécharger l'appli STEINEL Connect depuis votre AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Android iOS

Les fonctions suivantes peuvent être réglées depuis l'appli STEINEL Connect :

• Temporisation.
• Réglage de la portée.
• Réglage du seuil de déclenchement.
• Fonction Balisage.
• Éclairage principal / balisage réglable.
• Réglage de la portée étendu.
• Mise en réseau de groupe.

- Réglage du seuil de déclenchement via Teach-In.

Remarque :

Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi et les points d'accès afin d'exclure tout dysfonctionnement.

Réglages effectués en usine (état à la livraison)

Portée : max.

Temporisation de l'éclairage principal : 10 s Temporisation du balisage : 1 min

Réglage du seuil de déclenchement : 2.000 lx Niveau de variation du balisage : 50 %

Démarrage / coupure de tension

Lors d'une coupure de la tension secteur, les réglages ainsi que l'état de fonctionnement actuel du luminaire LED sont enregistrés. Ils sont rétablis à la prochaine connexion du luminaire à la tension secteur.

Réglage de la portée (sensibilité)

Le terme portée désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2 m de hauteur.

- Réglage sur maximum = portée max. (10 m)

- Réglage sur minimum = portée min. (1 m)

Temporisation

Il est possible de régler progressivement la temporisation d'environ 10 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le projecteur.

Remarque :

Après chaque extinction de l'appareil, une nouvelle détection de mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que l'appareil peut à nouveau enclencher l'éclairage en cas de mouvement.

Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Réglage du seuil de déclenchement

Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 à 2.000 lx.

✿ = fonctionnement diurne (indépendamment de la luminosité)

= fonctionnement nocturne (env. 2 lx)

Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur ✿

Balisage

Il est possible de régler la luminosité du balisage entre 10 % et 100 %.

Il est possible de régler progressivement la durée du balisage entre 10 secondes et 60 minutes ou toute la nuit.

Éclairage principal

Il est possible de régler la luminosité de l'éclairage principal entre 10 % et 100 %.

Regroupement

Il est possible d'utiliser l'appareil comme luminaire individuel ou d'utiliser plusieurs luminaires dans des groupes via la communication radio. Tous les luminaires qui sont affectés à un groupe agissent selon les paramètres de groupe réglés dans l'appli STEINEL Connect. La portée peut être réglée individuellement pour tous les luminaires du groupe.

Fade Time (durée d'éclairage tamisé)

L'intensité de l'éclairage augmente lentement jusqu'à atteindre 100 % (fade in) lors de l'allumage. L'intensité de l'éclairage diminue lentement jusqu'à atteindre 0 % (fade out) lors de l'extinction. Il est possible de régler les temporisations fade in et fade out en fonction des besoins.

Fonction spéciale voisins

Il est possible d'activer/de désactiver la fonction spéciale voisins en utilisant l'application STEINEL Connect.

Cela permet de définir les groupes voisins du groupe de luminaires activé. Le groupe activé réagit aux signaux d'enclenchement du groupe voisin affecté et commute en éclairage principal ou en balisage en fonction des réglages effectués.

7. Entretien et maintenance

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer le projecteur avec un chiffon légèrement humide sans détergent.

Important : il n'est pas possible de remplacer l'appareil.

230V LED

8. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Déclaration de conformité

STEINEL GmbH déclare par la présente que le type d'appareils radio L 40 SC/C et L 42 SC/C est conforme à la directive 2014/53/UE.

Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante :

http://www.steinel.de

10. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclu-es de cette garantie. Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
  – le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
  – la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
  – le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

11. Caractéristiques techniques

L 40 SC : 261 x 201 x 105 mm

L 42 C : 274 x 131 x 105 mm

L 42 SC : 306 x 131 x 105 mm

- Tension d'alimentation : 220–240 V, 50/60 Hz

- Puissance absorbée (P _on )

L 40 C : 12,90 W

L 40 SC : 12,90 W

L 42 C : 12,60 W

L 42 SC : 13,00 W

- Mode veille réseau (P _net )

L 40 C : 0,44 W

L 40 SC : 0,42 W

L 42 C : 0,44 W

L 42 SC : 0,43 W

- Mode veille du détecteur (P _sb )

L 40 SC : 0,42 W

L 42 SC : 0,43 W

- Flux lumineux (360°)

L 40 C : 987 lm

L 40 SC : 1.057 lm

L 42 C : 990 lm

L 42 SC : 1.010 lm

- Degré d'efficacité

L 40 C : 76,5 lm/W

L 40 SC : 81,9 lm

L 42 C : 78,6 lm

L 42 SC : 77,7 lm

- Température de couleur : 3.000 K (blanc chaud)

- Indice de rendu des couleurs : IRC = 82

– Durée de vie moyenne de calcul :

L70B50 à 25 °C : > 60.000 h

– Uniformité des couleurs SDCM : valeur initiale : 6

- Répartition de l'intensité lumineuse :

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm - 0.0 / 0.2 mm - 0.0 / 0.3 mm - 0.0 / 0.4 mm - 0.0 / 0.5 mm - 0.0 / 0.6 mm - 0.0 / 0.7 mm - 0.0 / 0.8 mm - 0.0 / 0.9 mm - 0.0 / 1.0 mm

- Angle de détection L 40, L 42 SC : 180°

- Puissance d'émission : env. 1 mW

- Portée L 40, L 42 SC : max. 10 m

- Temporisation L 40, L 42 SC : 10 s - 60 min

- Réglage du seuil de déclenchement L 40, L 42 SC : de

- Indice de protection : IP54

- Classe de protection : /

- Température ambiante : de -20 à +40 °C

Ce produit contient une source de classe d'efficacité énergétique :

- L 40 C :	« F »
- L 40 SC :	« E »
- L 42 C :	« E »
- L 42 SC :	« F »

12. Élimination des défauts

L'appareil n'est pas sous tension.

- Fusible non enclenché ou défectueux.

- Enclencher le fusible.

- Remplacer le fusible défectueux.

- Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

- Court-circuit dans le câble secteur.

• Vérifier le branchement.

- L'interrupteur secteur éventuellement présent en position arrêt.

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas.

- Mauvais choix du réglage du seuil de déclenchement.

• Régler à nouveau le seuil de déclenchement.
• Interrupteur secteur en position ARRÊT.
• Mettre l'interrupteur secteur en position MARCHE.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

- Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n'est pas correcte.

- Contrôler ou régler la zone de détection.

– Source lumineuse défectueuse.

- Il n'est pas possible de remplacer la source lumineuse de ce projecteur. Changer de projecteur.

L'appareil ne s'éteint pas.

- Mouvement continu dans la zone de détection.

• Contrôler la zone de détection.
• Si besoin est, réduire ou modifier la zone de détection.

L'appareil s'allume de façon intempestive.

– Le projecteur est mal fixé et bouge.

- Monter le projecteur de manière fixe.

- Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate du projecteur, etc.).

• Contrôler la zone de détection.
• Si besoin est, réduire ou modifier la zone de détection.

NL

Inhoud
