РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L 30 S STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

Функционален принцип

-1 LED - лампа
- 3 Винта
- 3 Дюбела
- 3 подложки

Подготовка за монтаж

- Поне 50 см разстояние до други LED - лампи.

Обхват L 30 S

5.1

9. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Германия

1. Об этом документе 655
2. Общие указания по технике безопасности
3. Описание изделия 656
4. Электрическое подключение 662
5. Монтаж 663
6. Эксплуатация 672
7. Чистка и уход 676
8. Утилизация 676
9. Гарантия производителя 677
10. Технические данные 678
11. Устранение сбоев 678

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
• Хранить в доступном месте.
• Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.
• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.
• Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001 - 1, CH: SEV 1000).

– Использовать только оригинальные запасные части.
- Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Применение по назначению L 30 S

• Светодиодный светильник с инфракрасным датчиком движения.
  – Для настенного монтажа в наружной зоне.
• Не подходит для включения сумеречного освещения.

Принцип работы

• Встроенный инфракрасный сенсор регистрирует тепловое излучение движущихся объектов (например, людей, животных и т.д.). Тепловое излучение преобразуется в электронный сигнал, который вызывает автоматическое включение светодиодного светильника.
• Самая надежная регистрация движения обеспечивается монтажом изделия сбоку относительно направления движения.
• Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию.
• В том случае, если на пути имеются препятствия (например, стены или оконные стекла) регистрация движений может быть ограниченной или не возможна.
  – Резкие изменения температуры из-за погодных воздействий изделие не способно отличить от источников тепла.

Применение по назначению L 30 S

– Светодиодный светильник.
– Для настенного монтажа в наружной зоне.
– Не подходит для включения сумеречного освещения.

Объем поставки L 30 S

3.1

- 1 светодиодный светильник с инфракрасным датчиком движения

• 3 винта
• 3 дюбеля

• 3 распорки

• 1 закрывающая пленка

• 1 сертификат безопасности
  – 1 листовка по быстрому запуску

Осветительное средство не входит в комплект поставки.

Объем поставки L 30

3.2

• 1 светодиодный светильник
  -3винта
• 3 дюбеля
  -3распорки
• 1 закрывающая пленка
• 1 сертификат безопасности
  – 1 листовка по быстрому запуску

Осветительное средство не входит в комплект поставки.

Размеры изделия L 30 S

3.3

122 MM 108 MM 261 MM

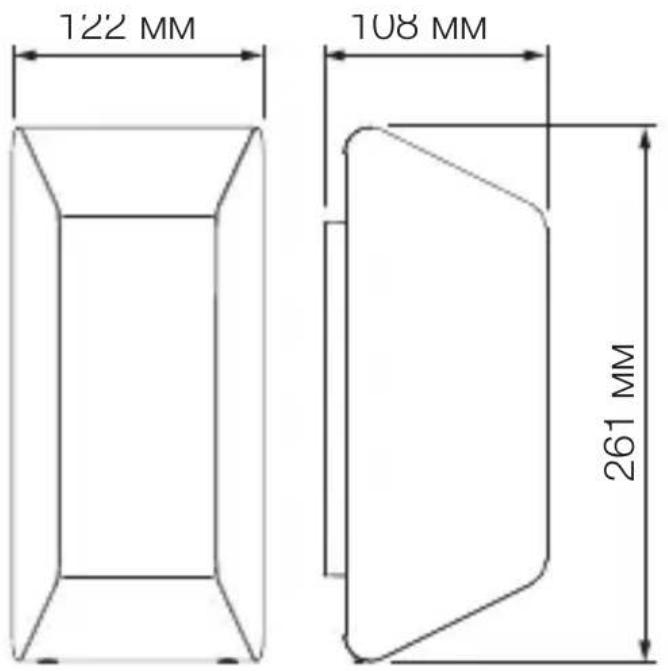

Размеры изделия L 30

3.4

122 MM 108 MM 261 MM

Обзор изделия L 30 S

3.5

A B C D E

A Светодиодный светильник
В Плафон
С Осветительное средство
D Клемма подключения
E Сенсорный блок

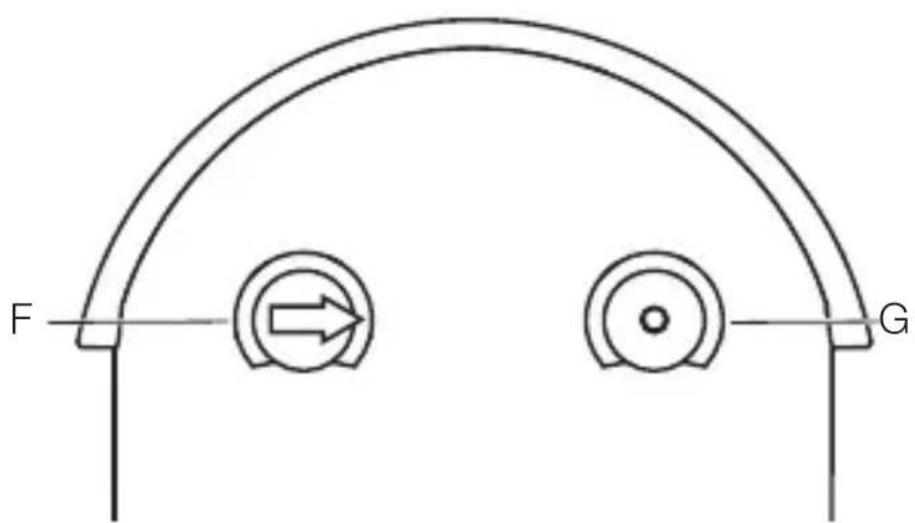

3.6

F G

F Время включения
G Установка сумеречного включения

Обзор изделия L 30

3.7

A B C D

A Светодиодный светильник
В Плафон
С Осветительное средство
D Клемма подключения

4. Электрическое подключение

Схема соединений

4.1

I O

L N L N

Сетевой провод состоит из 2 жил:

L = фаза (обычно черного, коричневого или серого цвета)

N = нулевой провод (чаще всего синий)

Изделие также может быть подключено электрически после сетевого выключателя, если обеспечено постоянное включение сетевого выключателя.

Указание:

Источник света этого светильника не подлежит замене.

5. Монтаж

Опасность из-за удара электрическим током!

Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.
• Проверить отсутствие напряжения индикатором напряжения.
• Обеспечить, что напряжение не подается.

Опасность имущественного ущерба!

Неправильное подключение соединительных кабелей может приводить к короткому замыканию.

• Идентифицировать соединительные кабели.
• Корректно подсоединить соединительные кабели.

Подготовка монтажа

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать изделие.
• Выбрать подходящее место для монтажа.

– С учетом радиуса действия.

– С учетом регистрации движений.

- Без вибраций.

- Зона охвата свободна от препятствий.

– Не на легко возгораемых поверхностях.

- Не смотреть на источник света с небольшого расстояния (< 30 см).

- На удалении не менее 50 см от других светодиодных светильников.

Радиус действия L 30 S

5.1

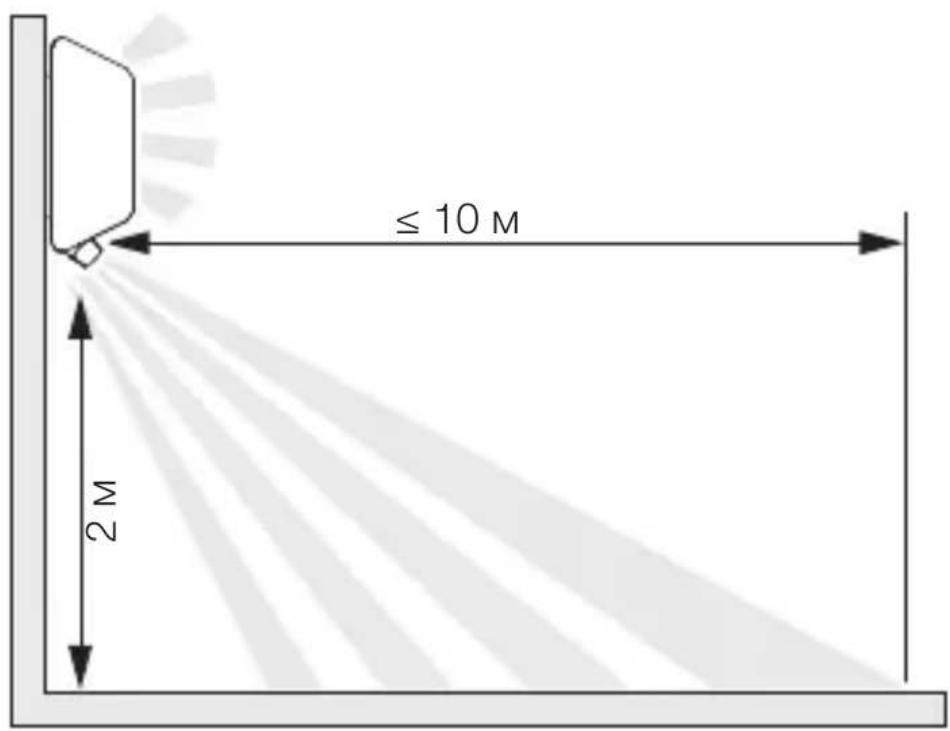

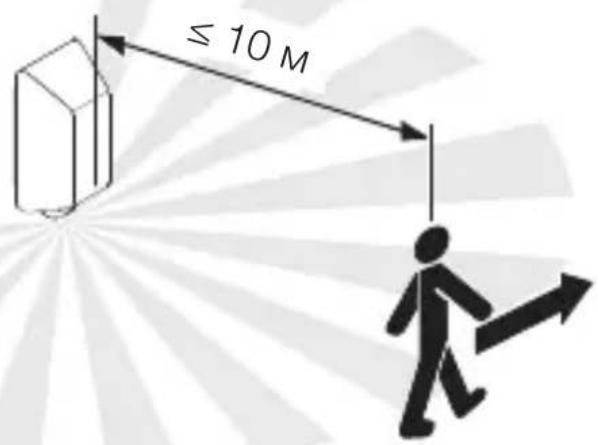

Регистрация движения сбоку относительно направления движения L 30 S

5.2

≤ 10 M

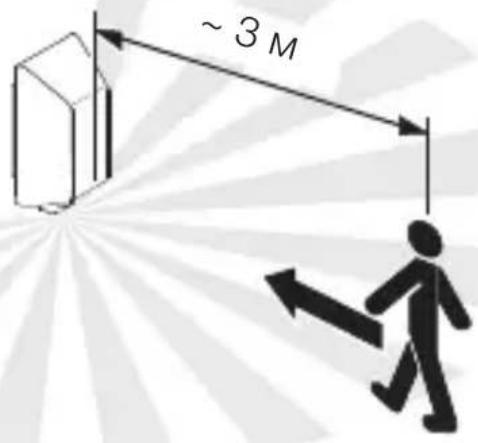

Регистрация движения по направлению движения L 30 S

5.3

~ 3 M

Порядок монтажа

5.4

• Проверить, отключена ли подача напряжения.
• Наметить отверстия для сверления.

5.5

- Просверлить отверстия (∅ 6 мм) и вставить дюбели.

5.6

• Проткнуть уплотнитель для сетевого провода.
• Прикрутить кронштейн при монтаже скрытой проводкой без распорок.

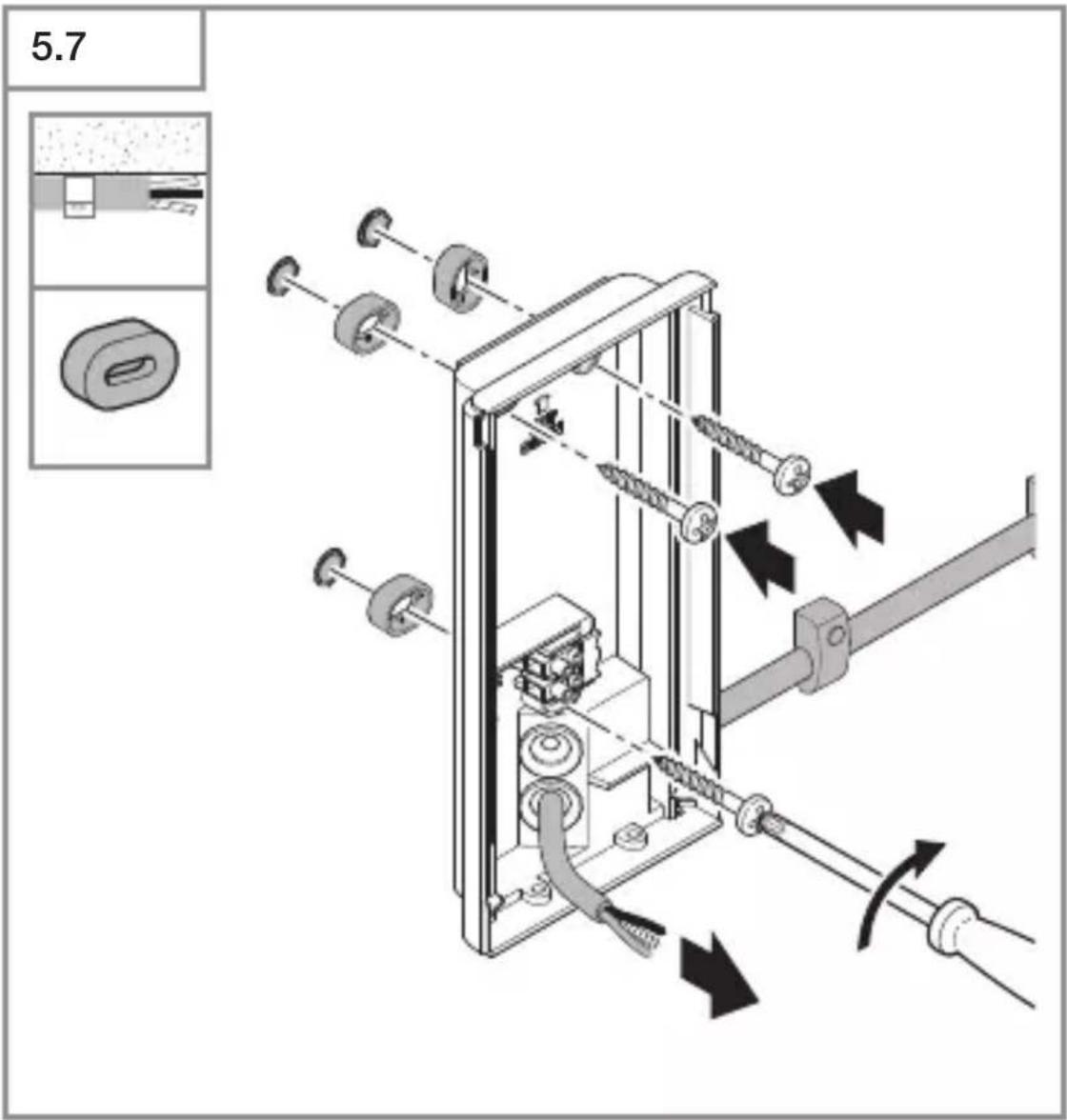

5.7

• Проткнуть уплотнитель для сетевого провода.
• Прикрутить кронштейн при монтаже открытой проводкой с распорками.

5.8

TV MAX. 15W

- Подключить сетевой провод согласно схеме соединений.

→ «4. Электрическое подключение»

5.9

• Вставить осветительное средство.

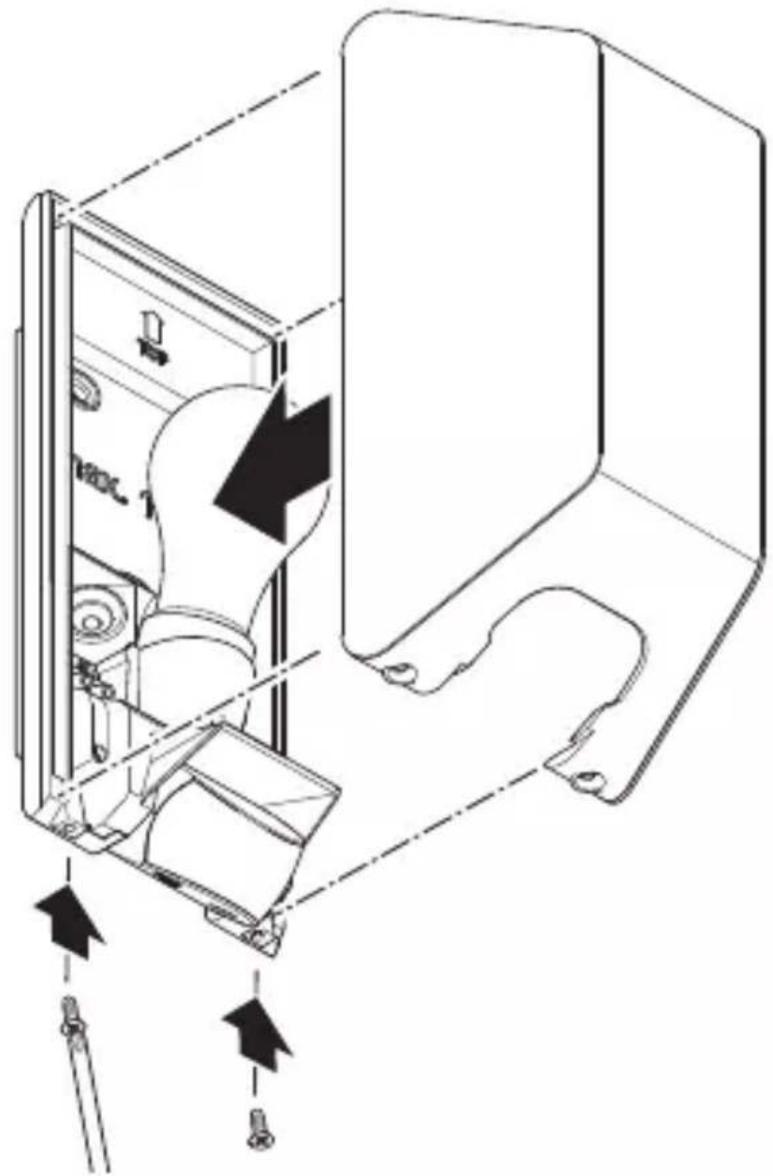

5.10

• Надеть плафон.
  • Вкрутить стопорные винты.

5.11

I O

• Включить электропитание.
- Настройка изделия.
→ «6. Эксплуатация»

6. Эксплуатация

L 30 S

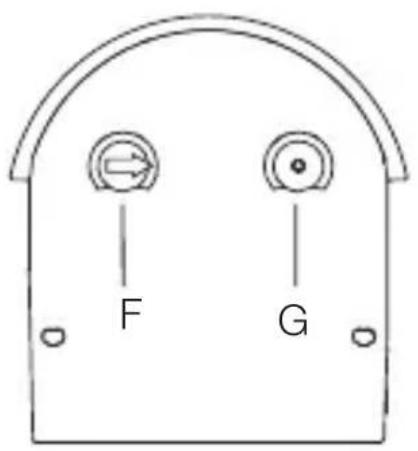

6.1

F G

- Выполнить регулировки.

Заводские настройки

– Время включения лампы: 8 секунд
– Установка сумеречного порога: режим дневного освещения 2.000 лк

Время включения (F)

Продолжительность включения может быть установлена плавно в диапазоне от прим. 8 сек. до макс. 35 мин. Каждое обнаруженное движение снова включает свет.

Указание: После каждого процесса отключения светодиодного светильника обнаружение нового движения прерывается прим. на 1 секунду. Затем светодиодный светильник может снова включать свет при движении.

Установка сумеречного включения (G)

Порог срабатывания (наступление сумерек) можно установить плавно от прим. 2 до 2.000 лк.

• ⚙ = режим дневного освещения (независимо от яркости)
• ℃ = режим сумеречного включения (ок. 2 лк)

При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на ⚙️.

Регулировка зоны охвата L 30 S

Для исключения ошибочных переключений или осуществления целенаправленного контроля за опасными местами можно ограничить зону обнаружения закрывающими планками. Закрывающие планки наклеиваются на сенсорный узел.

6.2

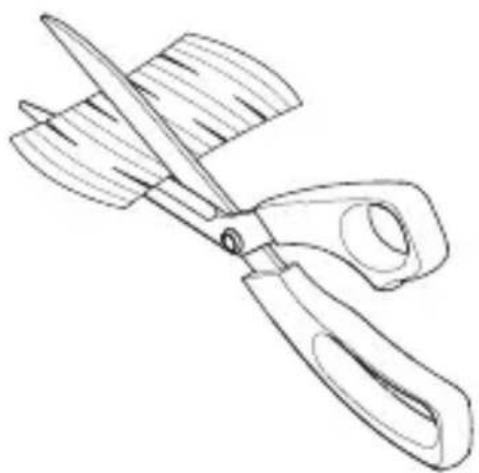

- Вырезать сегменты закрывающих планок.

6.3

- Для ограничения зоны охвата наклеить сегменты закрывающих планок.

При регулировке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время.

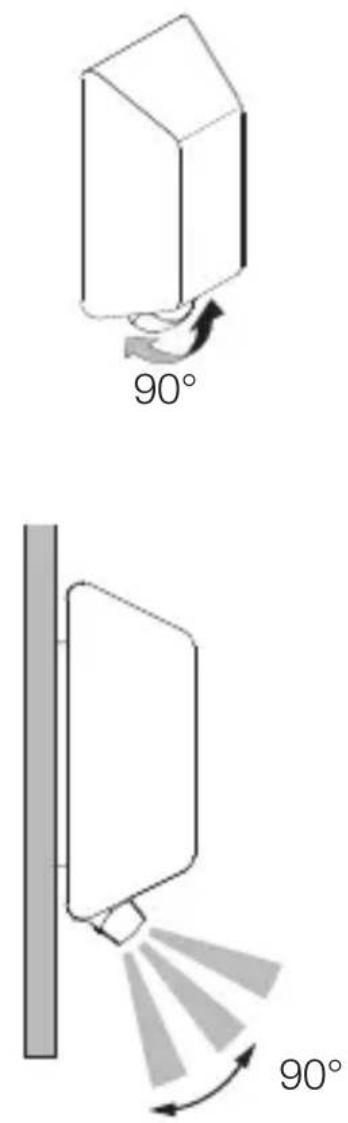

Сенсорный блок L 30 S

6.4

Сенсорный блок можно повернуть по вертикали на 90°.

7. Чистка и уход

Изделие не требует технического обслуживания.

Опасность из - за удара электрическим током!

Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

- Чистить изделие только в сухом состоянии.

Опасность имущественного ущерба!

Неправильные чистящие средства могут повредить изделие.

- Чистить изделие слегка увлажненной тряпкой без чистящих средств.

8. Утилизация

Электроприборы, батарейки, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы и батарейки в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы и батарейки должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Гарантия производителя

Гарантия производителя STEINEL GmbH,

Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции.

Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы.

Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода.

Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Сервисное обслуживание:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, наше сервисное предприятие предлагает свои услуги. В таких случаях просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую.

10. Технические данные

– Габариты (В × Ш × Г): 261 × 122 × 108 мм
– Сетевое напряжение: 220–240 В, 50 / 60 Гц
- Мощность: макс. 15 Вт / Е27
– Монтажная высота: Оптим.монтажн.высота: 2 м
– Угол охвата: L 30 S: 180°
– Радиус действия сенсора: L 30 S: макс. 10 м
– Установка сумеречного порога: L 30 S: 2–2.000 лк
– Регулировка времени: L 30 S: 8 с – 35 мин.
- Вид защиты: IP 44
- Температура окружающей среды: от -20 °C до +40 °C
-Класс защиты://
- Ударопрочность: IK 07

11. Устранение сбоев

Изделие без напряжения.

– Предохранитель не включен или неисправен.

• Включить предохранитель.
- Заменить неисправный предохранитель.

– Обрыв кабеля.

- Проверить провод индикатором напряжения.

– Короткое замыкание на сетевом проводе.

- Проверить соединения.

– Выключен возможно имеющийся сетевой выключатель

- Включить сетевой выключатель.

Изделие не включается.

- Неправильно выбрана установка сумеречного включения.

- Заново отрегулировать установку сумеречного включения.

– Сетевой выключатель ВЫКЛ.

- Настроить сетевой выключатель.

– Предохранитель не включен или неисправен.

• Включить предохранитель.
- Заменить неисправный предохранитель.

- Для минимизации помех быстрые движения игно- рируются или установлена слишком малая зона обнаружения или установлена не корректно.

- Проверить зону обнаружения и отрегулировать.

Изделие не выключается.

– Постоянное движение в зоне обнаружения.

• Проверить зону обнаружения.
• При необходимости ограничить зону охвата или изменить.

Нежелательное включение изделия.

– Изделие установлено не полностью стационарно.

- Зафиксировать изделие.

- Движение было, однако, наблюдатель его не распознал (движение за стеной, движение небольшого объекта в непосредственной близости к светильнику и пр.)

• Проверить зону обнаружения.
• При необходимости ограничить зону охвата или изменить.
