NAVODILA ZA UPORABO L 30 S STEINEL

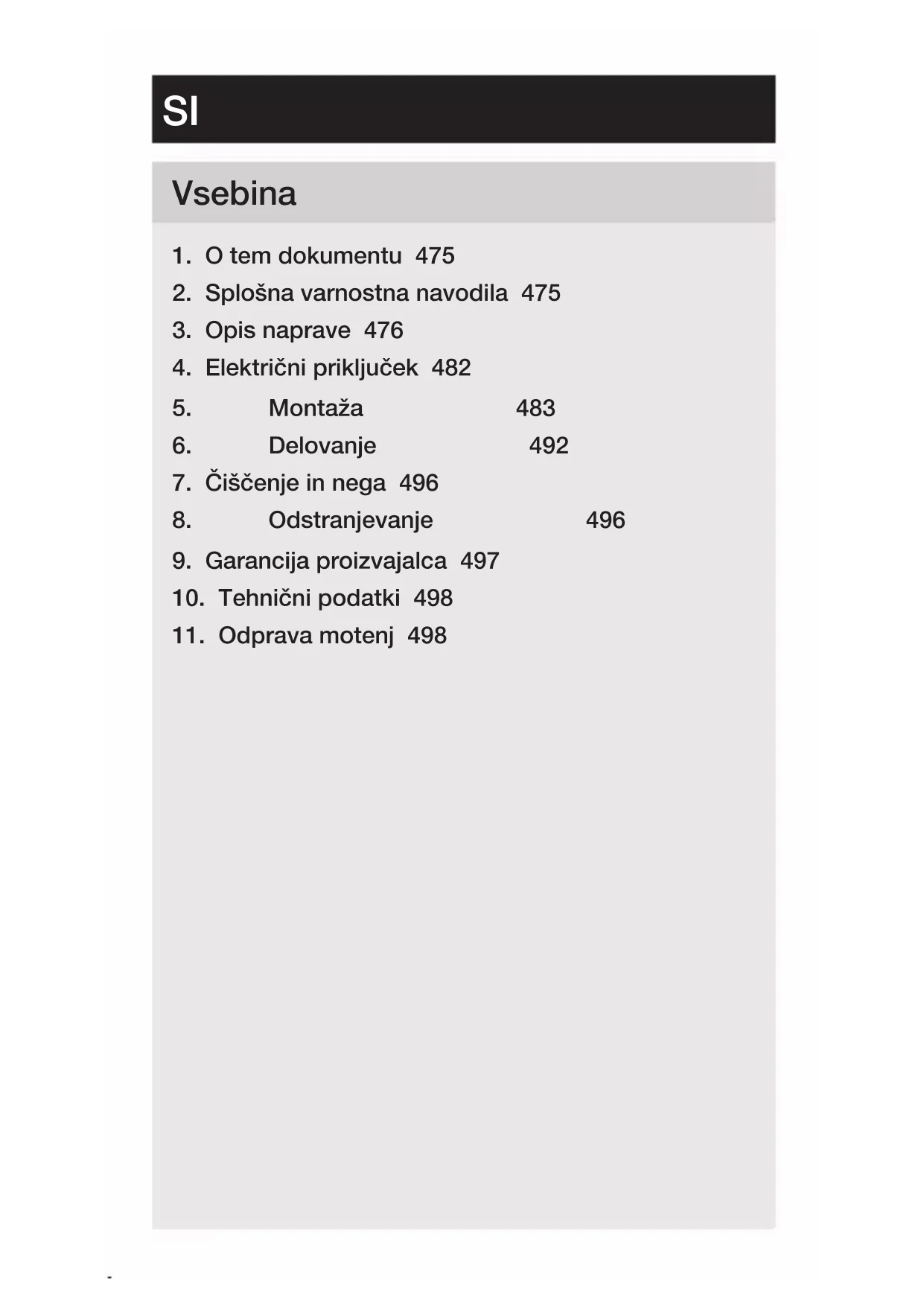

1. O tem dokumentu 475
2. Splošna varnostna navodila 475
3. Opis naprave 476
4. Električni priključek 482
5. Montaža 483
6. Delovanje 492
7. Čiščenje in nega 496
8. Odstranjevanje 496
9. Garancija proizvajalca 497
10. Tehnični podatki 498
11. Odprava motenj 498

1. O tem dokumentu

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo pred nevarnostmi zaradi elektrike!

Opozorilo pred nevarnostmi zaradi vode!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

– Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.
– Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje.
– Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
- Uporabljajte samo originalne nadomestne dele.
– Popravila naj izvajajo le strokovne delavnice.

3. Opis naprave

Namenska uporaba L 30 S

– LED - svetilka z infrardečim senzorjem gibanja.
– Za stensko montažo za zunanjost.
– Ni primerno za priključek na električni regulator

Princip delovanja

– Infrardeči senzor zaznava toplotno sevanje premikajočih se teles (ljudi, živali itd.). Toplotno sevanje se elektronsko pretvori in tako samodejno vklopi LED - svetilko.
– Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja.
– Doseg zajetja premikanja je omejen, kadar se senzorju približujete neposredno.
– Ovire (npr. drevesa, zidovi ali steklene šipe) lahko omeji- jo ali onemogočijo zajemanje premikanja.
– Nenadnih temperaturnih sprememb zaradi vremenskih vplivov toplotni viri ne razlikujejo.

Namenska uporaba L 30

• LED - svetilka
  – Za stensko montažo za zunanjost.
  – Ni primerno za priključek na električni regulator

Obseg dobave L 30 S

3.1

• 1 LED - svetilka z infrardečim senzorjem gibanja
• 3 vijaki
• 3 vložki
• 3 distančniki
• 1 prekrivna folija
• 1 varnostni list
• 1 hiter zagon

• 1 LED - svetilka
• 3 vijaki
• 3 vložki
• 3 distančniki
• 1 prekrivna folija
• 1 varnostni list
• 1 hiter zagon

A LED-luč
B Okrov svetilke
C Sijalke
D Priključna sponka
E Senzorska enota

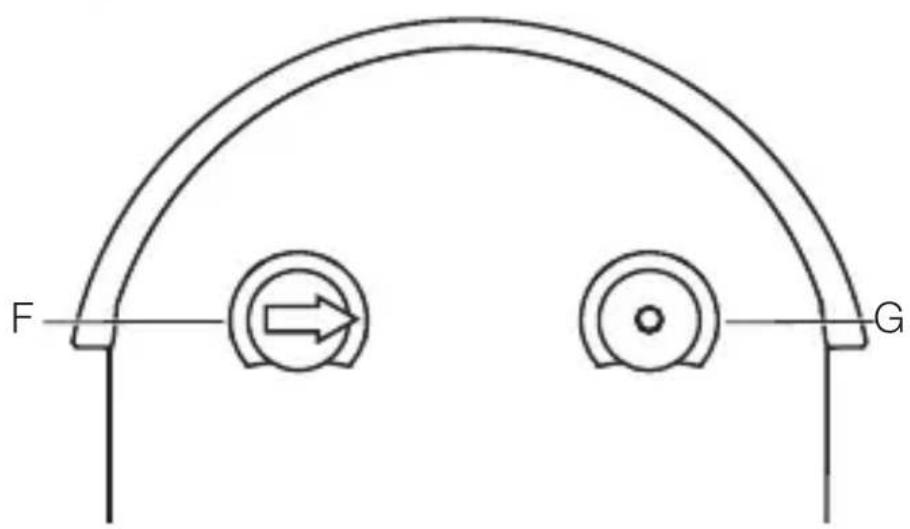

3.6

F G

F Nastavitev časa
G Nastavitev zatemnitve

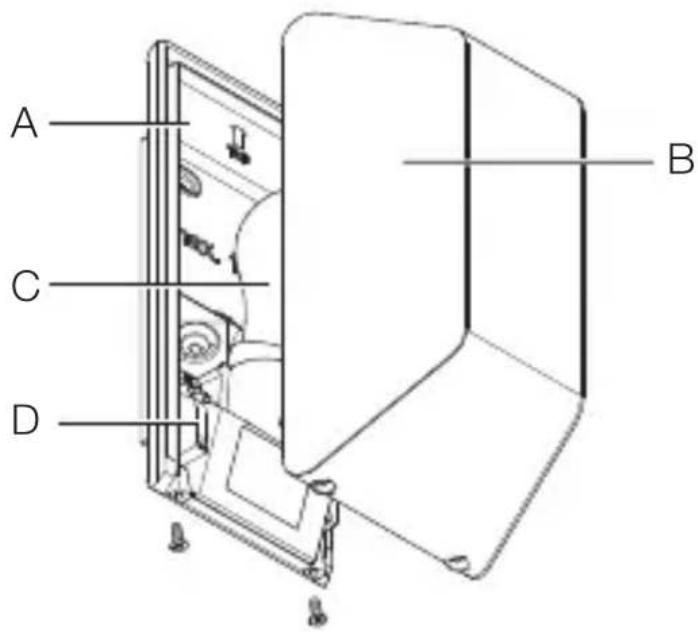

Pregled naprav L 30

3.7

A B C D

A LED-luč
B Okrov svetilke
C Sijalke
D Priključna sponka

Električna napeljava je sestavljena iz 2 - žilnega kabla:

L = faza (praviloma črna, rjava ali siva)

N = nevtralni vodnik (največkrat moder)

Napravo je mogoče priključiti tudi električno na omrežno stikalo, će se zagotovi, da je omrežno stikalo stalno vključeno.

Napotek:

Nevarnost zaradi električnega toka!

Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje napetosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave pravilno zvežite.

Priprave za montažo

- Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.

- Izberite primerno mesto montaže.

– Upoštevajte doseg.
– Upoštevajte doseg zaznavanja gibanja.
- Stabilna montaža.
– V območju zaznavanja ni ovir.
– Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
– Ne montirajte na lahko vnetljive površine.
- Ne usmerjajte pogleda v svetlobni vir iz kratke razdalje (< 30 cm).
- Ohranjajte oddaljenost vsaj 50 cm od drugih LED - svetilk.

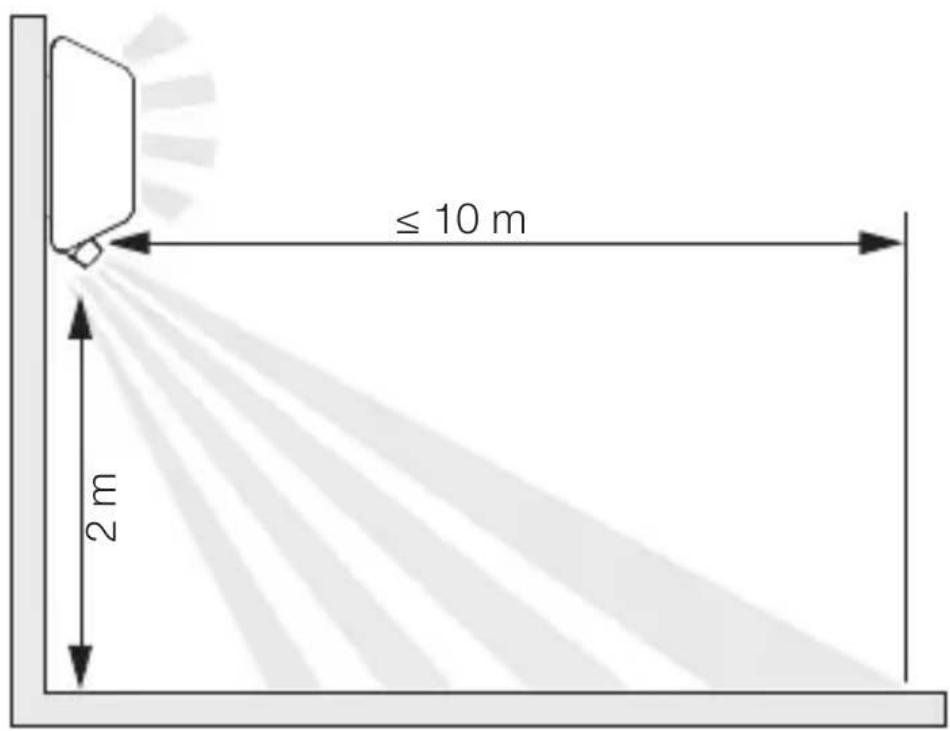

Doseg L 30 S

5.1

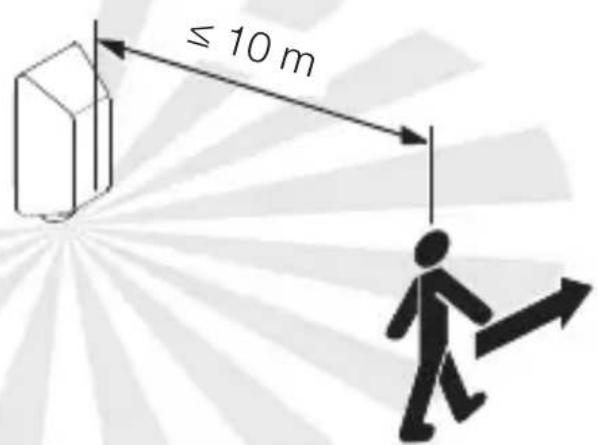

Zajetje premikanja na strani glede na smer premikanja L 30 S

5.2

≤ 10 m

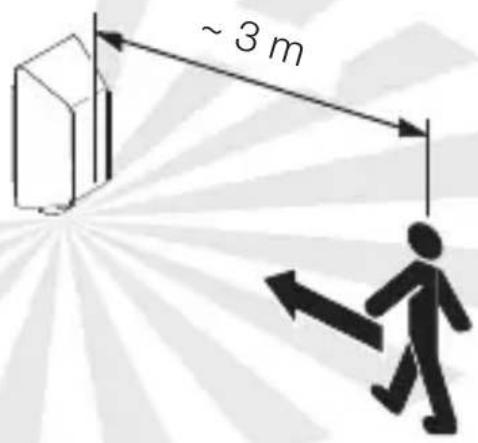

Zajetje premikanja v smeri premikanja L 30 S

5.3

~ 3 m

Navodila za montažo

5.4

- Izvrtajte luknje (∅ 6) in vstavite vložke.

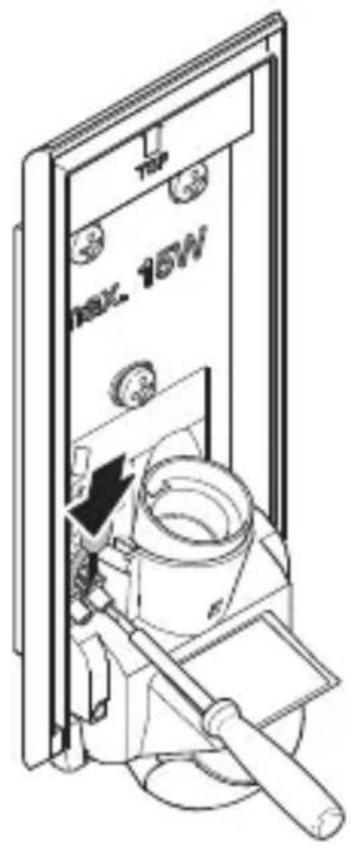

5.6

• Skozi izvrtine potisnite tesnilne zamaške za omrežno napeljavo.
• Stensko držalo trdno privijačite pri podometni napeljavi brez distančnikov.

SI

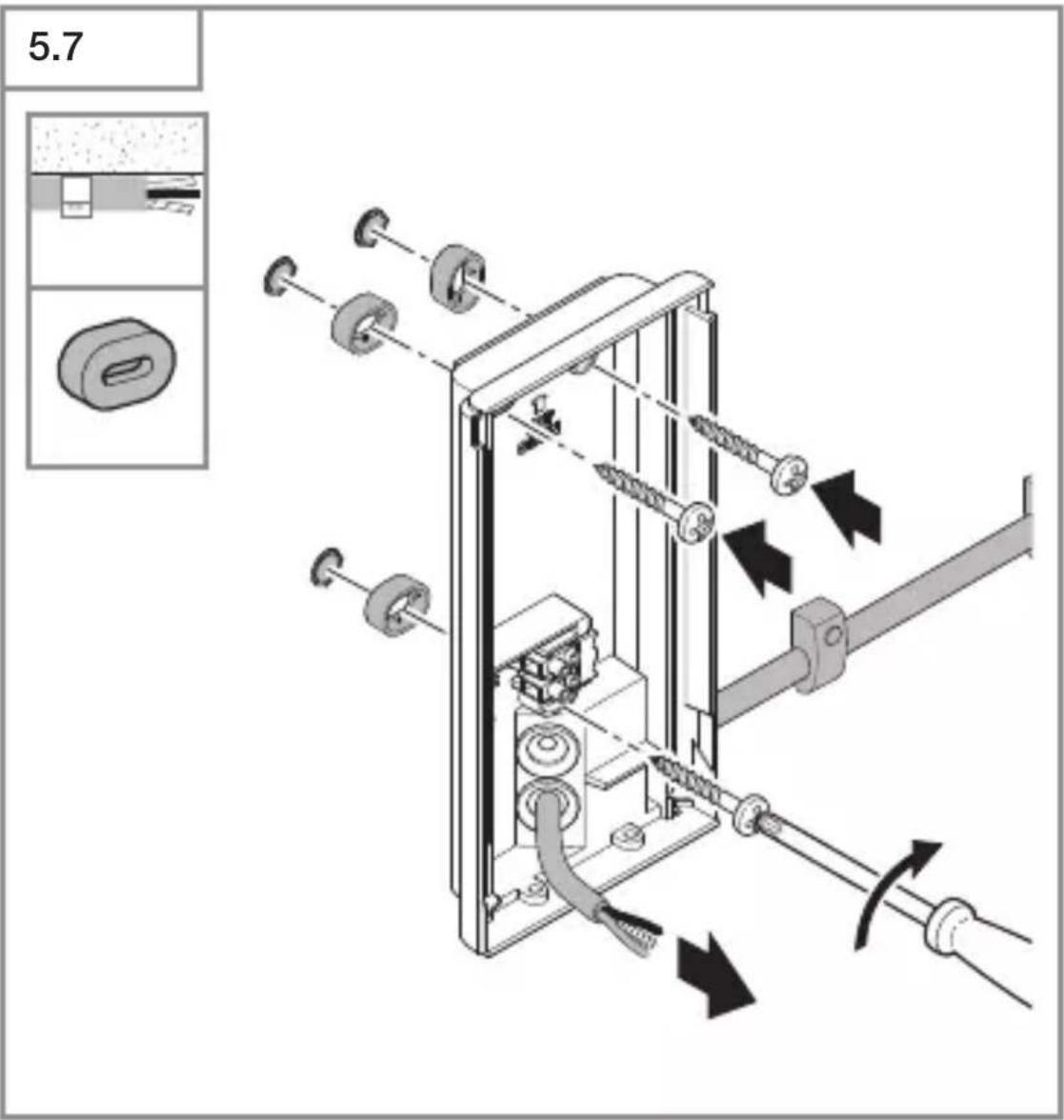

5.7

• Skozi izvrtine potisnite tesnilne zamaške za omrežno napeljavo.
• Stensko držalo trdno privijačite pri nadometni napeljavi z distančniki.

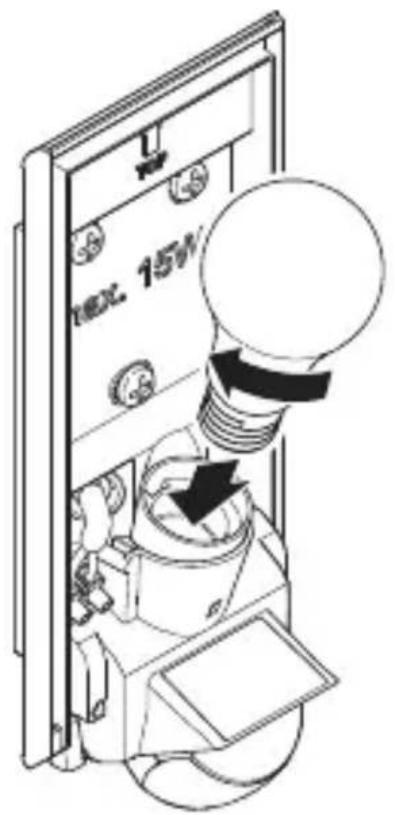

5.8

TV MAX. 15W

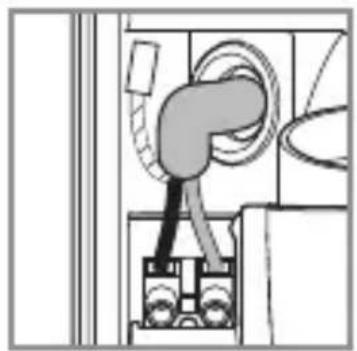

- Električno napeljavo priključite v skladu s stikalnim načrtom.

→»4. Električni priključek«

5.9

• Namestite okrov svetilke.
• Uvijačite varnostne vijake.

5.11

I O

• Vklopite oskrbo z energijo.
• Nastavitev funkcij.
→»6. Delovanje«

6. Delovanje

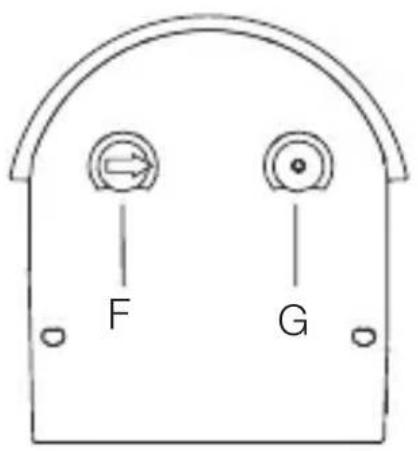

L 30 S

6.1

F G

- Izvedite nastavitve.

Tovarniške nastavitve

– Nastavitev časa: 8 sekundi
– Nastavitev zatemnitve: delovanje pri dnevni svetlobi 2.000 luksov

Nastavitev časa (F)

Zakasnitev izklopa lahko nastavite brezstopenjsko od pribl. 8 sekund do največ 35 minut Vsako zajeto premika-nje znova vklopi luč.

Napotek: Po vsakem izklopu LED - svetilke je po pribl. 1 sekundi onemogočeno ponovno zajemanje premikanja. LED - svetilka nato po premikanju ponovno vklopi luč.

Nastavitev pri mračitvi (G)

Želen prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od pribl. približno 2 luksa do 2.000 luksov.

- ⚙ = delovanje ob dnevni svetlobi (neodvisno od svetlobe) - ⚡ = zatemnitveno delovanje (pribl. 2 luksa)

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti gumb za reguliranje na 🌿

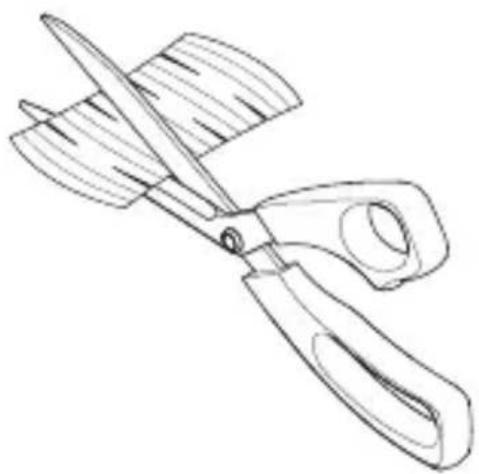

Nastavitev območja zaznavanja L 30 S

Da se izognete napačnemu vklapljanju ali za namensko nadziranje nevarnosti, lahko območje zaznavanja omejite s prekrivno folijo. Prekrivno folijo je treba nalepiti na enoto s senzorjem.

6.2

- Za omejitev vodoravnega območja zajemanja nalepite segmente pokrivne folije.

Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

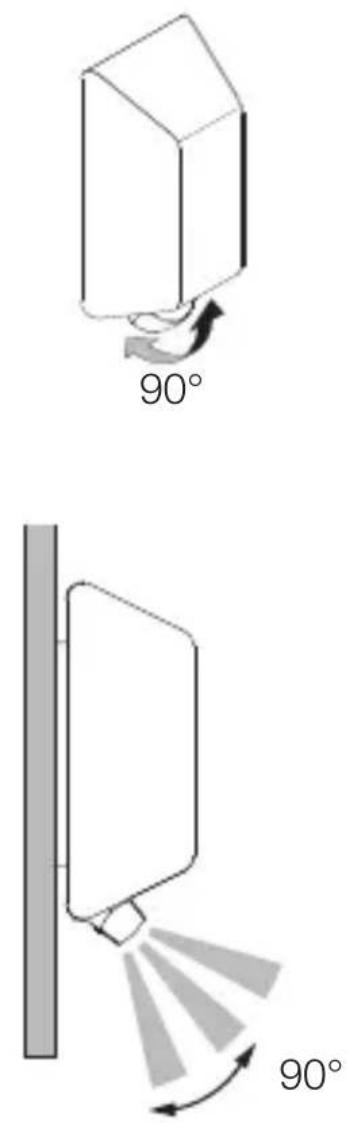

Senzorska enota L 30 S

6.4

Nagib senzorske enote 90° navpično.

7. Čiščenje in nega

Naprave ni treba vzdrževati.

Nevarnost zaradi električnega toka!

Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

- Napravo čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno čistilo lahko poškoduje napravo.

- Napravo čistite z nekoliko navlaženo krpo brez čistila.

8. Odstranjevanje

Električne aparate, baterije, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov in baterij ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate in baterije, ki niso več uporabne, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija

Ta izdelek podjetja STEINEL je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjuje- mo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanj- kljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potr- dilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice izvaja popravila naš servisni obrat. Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe.

10. Tehnični podatki

• Mere (v × š × g): 261 × 122 × 108 mm
  – Omrežna napetost: 220–240 V, 50/60 Hz
• Moč: maks. 15 W / E27
  – Montažna višina: Optimalna montažna višina: 2 m
• Kot zaznavanja: L 30 S: 180°
• Doseg senzorja: L 30 S: maks. 10 m
  – Nastavitev zatemnitve: L 30 S: 2 – 2.000 luksov
  – Nastavitev časa: L 30 S: 8 s – 35 min
  – Vrsta zaščite: IP 44
• Temperatura okolice: - 20 °C do +40 °C
  – Razred zaščite: //
  – Odpornost na udarce: IK 07

11. Odprava motenj

Naprava je brez napetosti.

– Varovalka ni vklopljena ali je okvarjena.

• Vklopite varovalko.
• Zamenjajte okvarjeno varovalko.

– Prekinjena napeljava.

- Preverite napeljavo z indikatorjem napetosti.

– Kratek stik v električni napeljavi.

– Nastavitev zatemnitve je napačno izbrana.

• Nastavitev zatemnitve nastavite na novo.

– Omrežno stikalo je izklopljeno.

• Nastavite omrežno stikalo.

– Varovalka ni vklopljena ali je okvarjena.

• Vklopite varovalko.
  • Zamenjajte okvarjeno varovalko.

– Hitra premikanja so zatrta z namenom zmanjšati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

- Preverite in nastavite območje zaznavanja.

– Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.
• Po potrebi omejite ali spremenite območje zaznavanja.

Naprava se nezaželeno vklopi.

– Naprava ni dovolj čvrsto nameščena.

– Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta čisto v bližini svetilke, itd.)

• Preverite področje.
• Po potrebi omejite ali spremenite območje zaznavanja.
