MANUALE UTENTE L 30 S STEINEL

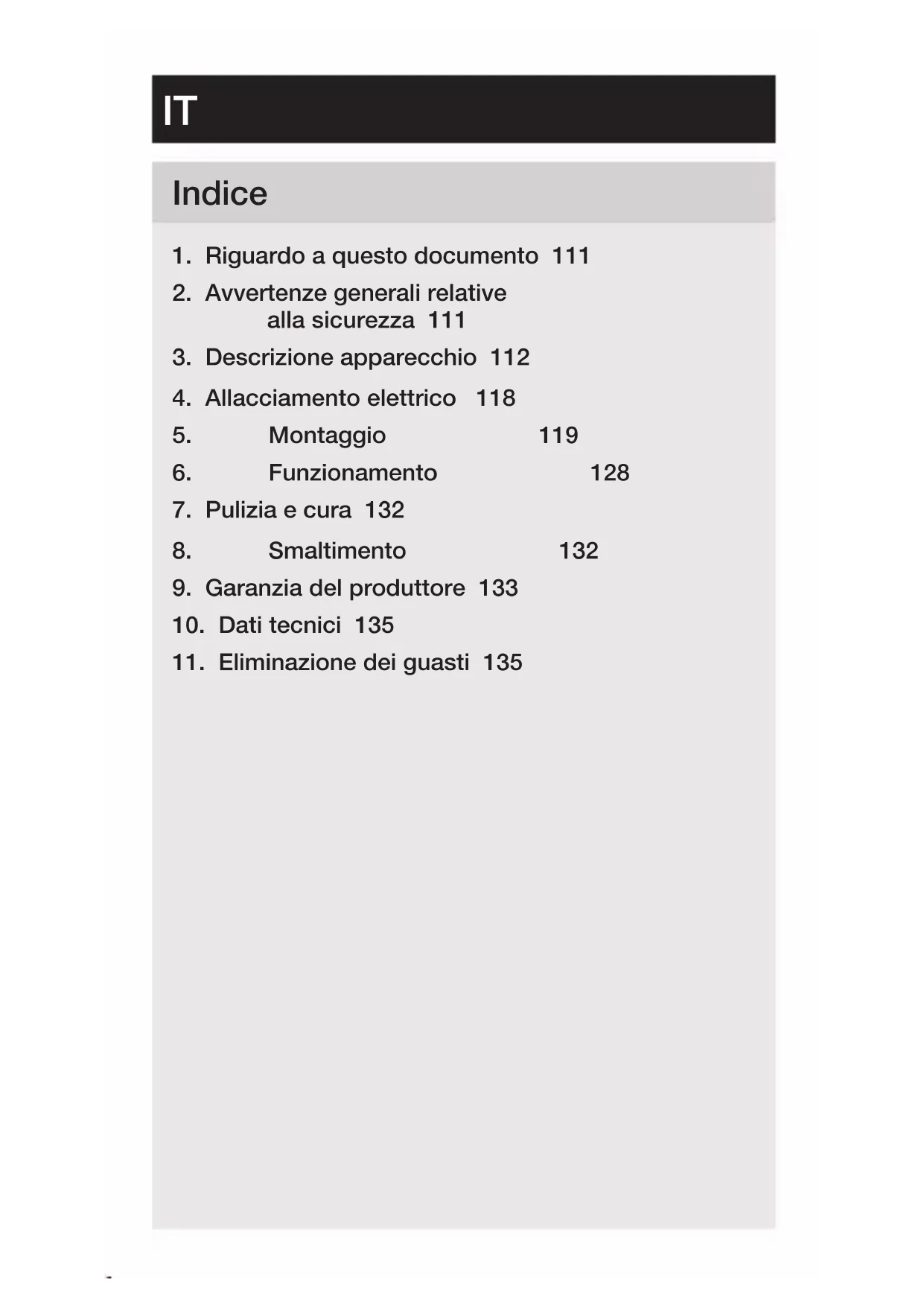

1. Riguardo a questo documento 111

2. Avvertenze generali relative

3. Descrizione apparecchio 112

4. Allacciamento elettrico 118

6. Funzionamento 128

7. Pulizia e cura 132

9. Garanzia del produttore 133

10. Dati tecnici 135

11. Eliminazione dei guasti 135

1. Riguardo a questo documento

– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate ai progressi della tecnologia.

Avvertimento contro pericoli! Avvertimento contro pericoli dovuti alla corrente elettrica! Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative

Pericolo in caso d'inosservanza delle istruzioni per l'uso! Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.

• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo facilmente accessibile. – Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti con- duttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte. – I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato. – Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. DE : VDE 0100, AT: ÖVE - ÖNORM E800 1 - 1, CH:SEV 1000).– 112 – Indice – Utilizzare esclusivamente pezzi di ricambio originali. – Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo L 30 S – Lampada LED con sensore a infrarossi. – Montaggio a muro in ambienti esterni. – Non adatta per l'allacciamento a un dimmer. Principio di funzionamento – Il sensore a infrarossi integrato rileva le radiazioni termiche provenienti da corpi in movimento (per es. per- sone, animali). La radiazione termica viene trasformata elettronicamente e provoca l'accensione automatica della lampada LED. – Il rilevamento del movimento più sicuro lo si ottiene con il montaggio dell'apparecchio in posizione tangenziale rispetto alla direzione di marcia. – Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato. – Ostacoli (come per es. alberi. muri o lastre di vetro) potrebbero limitare o rendere impossibile il rilevamento del movimento. – Improvvisi sbalzi di temperatura dovuti alle influenze atmosferiche non vengono distinti dalle fonti di calore. Utilizzo adeguato allo scopo L 30 – Lampada LED. – Montaggio a muro in ambienti esterni. – Non adatto per l'allacciamento a un dimmer.– 113 – Indice

Volume di fornitura L 30 S

– 1 lampada LED con sensore di movimento a infrarossi. – 3 viti – 3 tasselli – 3 distanziatori – 1 pellicola di copertura – 1 scheda dati sulla sicurezza – 1 avvio rapido La lampadina non è inclusa nel volume di fornitura.– 114 – Indice Volume di fornitura L 30

– 1 lampada LED – 3 viti – 3 tasselli – 3 distanziatori – 1 pellicola di copertura – 1 scheda dati sulla sicurezza – 1 avvio rapido La lampadina non è inclusa nel volume di fornitura.– 115 – Indice

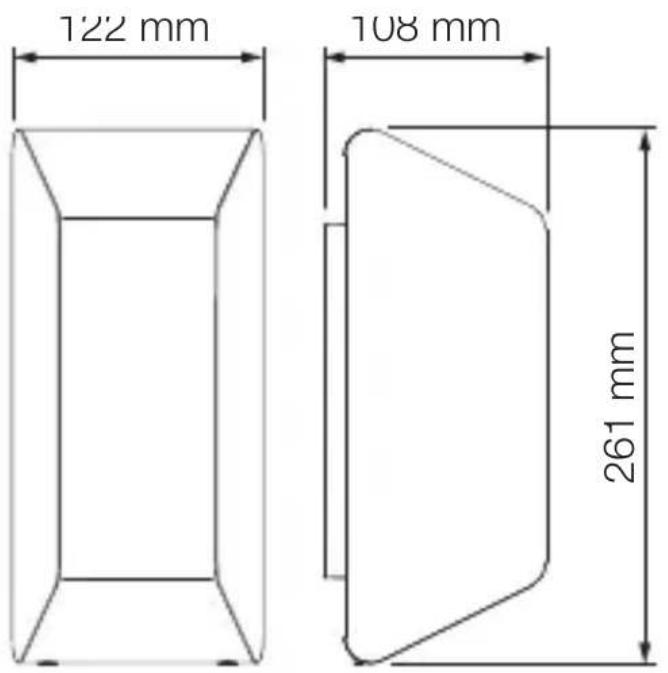

Dimensioni del prodottoL 30 S

122mm 108mm 261mm Dimensioni del prodottoL 30

122mm 108mm 261mm– 116 – Indice Panoramica dell'apparecchio L 30 S

A Lampada LED B Diusore C Lampadina D Morsettiera di allacciamento E Unità sensore

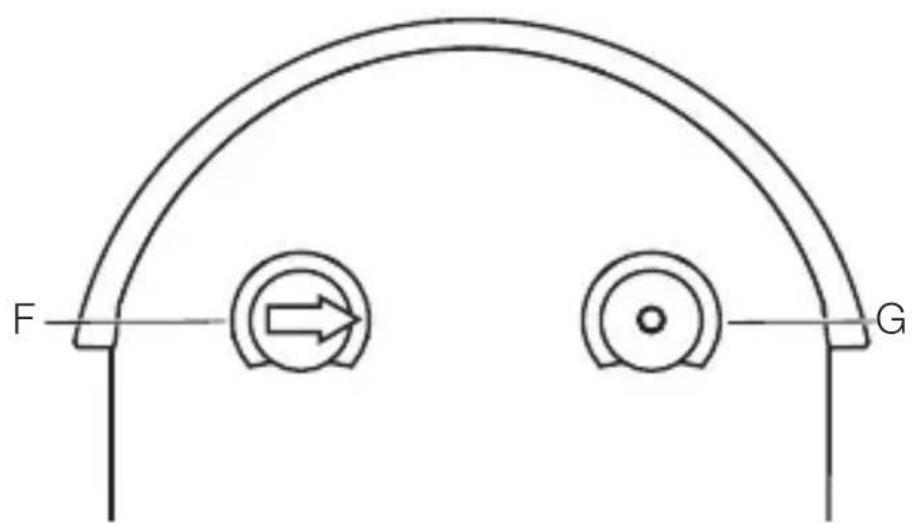

F Regolazione del periodo di accensione G Regolazione crepuscolare– 117 – Indice

Panoramica dell'apparecchio L 30

A Lampada LED B Diusore C Lampadina D Morsettiera di allacciamento– 118 – Indice

4. Allacciamento elettrico

Il cavo di collegamento alla rete ha 2 fili. L = fase (di prevalenza nero, marrone o grigio) N = filo neutro (di prevalenza blu) L'apparecchio può anche essere allacciato elettricamente a valle di un interruttore di rete, purché sia garantito che quest'ultimo rimanga sempre acceso. Avvertenza: La sorgente luminosa di questa lampada è sostituibile.– 119 – Indice

Pericolo legato alla presenza di corrente elettrica! Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.

• Accertarsi dell'assenza di tensione con un indicatore di tensione.

• Provvedere anché l'alimentazione della rete elettrica rimanga interrotta. Pericolo di danni a cose! Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.

• Collegare correttamente i cavi di allacciamento. Preparazione del montaggio

• Controllare tutti i componenti per verificare se presen- tano danneggiamenti. In caso di danni non mettere in funzione l'apparecchio.

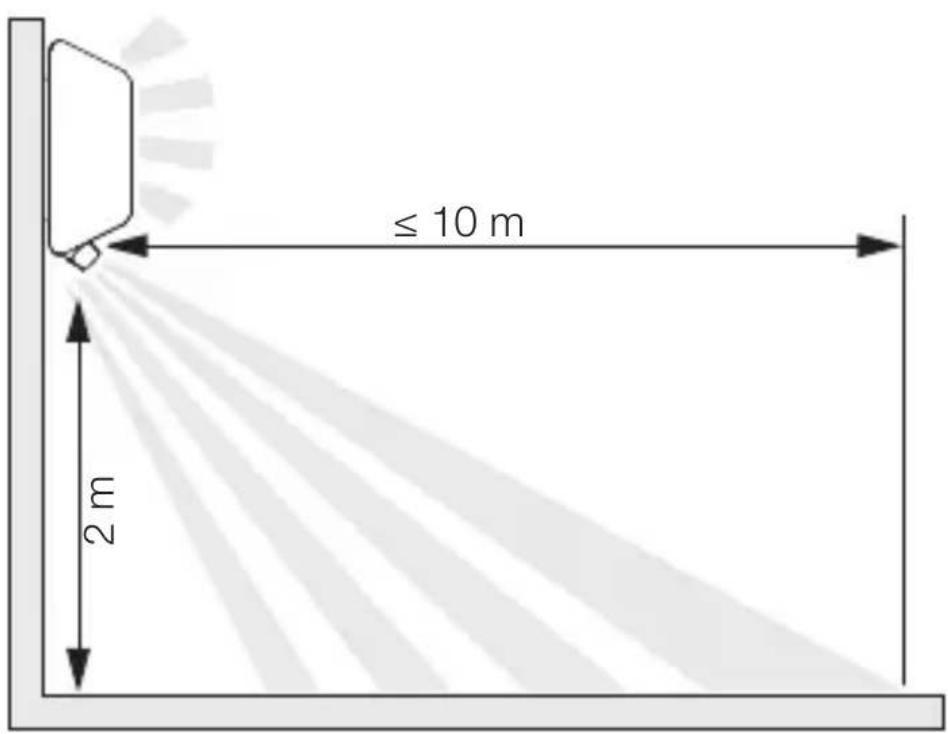

• Selezionare il luogo di montaggio adatto. – Tenendo in considerazione il raggio d'azione. – Tenendo in considerazione il rilevamento del movimento – Protetto da vibrazioni. – Campo di rilevamento privo di ostacoli. – Non in aree a rischio di esplosione. – Non su superfici facilmente infiammabili. – Non guardare la sorgente luminosa da breve distanza (<30cm). – Mantenere una distanza di almeno 50 cm da altre lampade LED.– 120 – Indice Raggio d'azione L 30 S

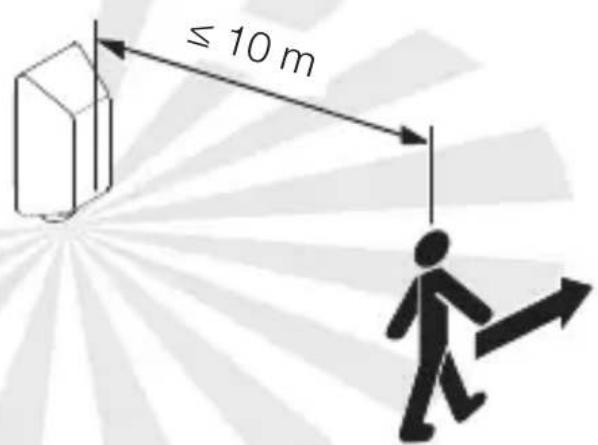

Rilevamento del movimento tangenziale rispetto alla direzione di marcia L 30 S

Rilevamento del movimento radiale rispetto alla direzione di marcia L 30 S

~3m Fasi di montaggio

• Accertarsi che la tensione di alimentazione di rete sia disattivata.

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete

• In caso di linea di alimentazione a incasso, avvitare il supporto per montaggio a muro senza distanziatori.– 124 – Indice

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete

• In caso di linea di alimentazione in superficie, avvitare il supporto per montaggio a muro con distanziatori.– 125 – Indice

• Allacciare il cavo di rete secondo quanto indicato nello schema elettrico. % “4. Allacciamento elettrico”– 126 – Indice

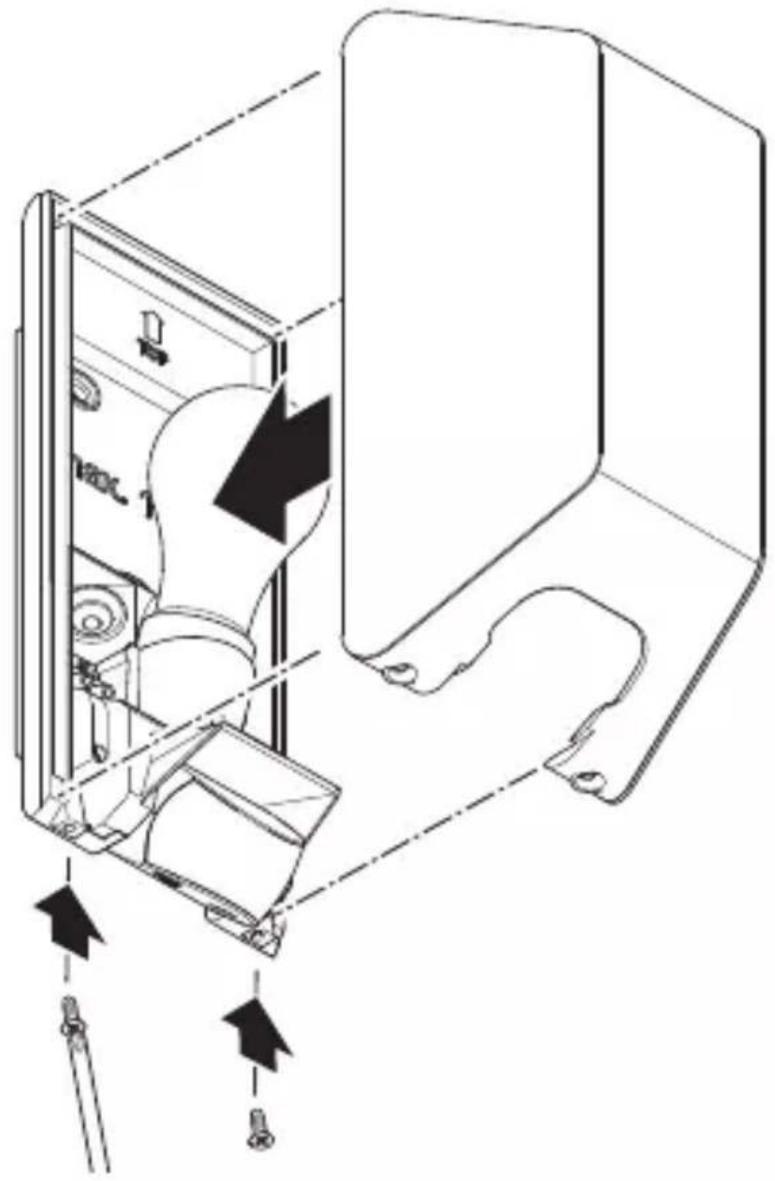

• Applicare il diusore.

• Inserire avvitando le viti di sicurezza.

• Attivare l'alimentazione della rete elettrica.

• Impostare le funzioni. % “6. Funzionamento”– 128 – Indice

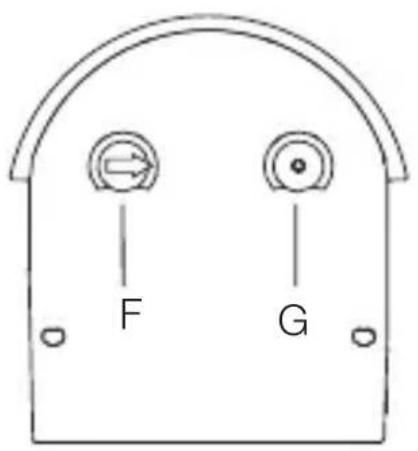

• Eettuare le dovute impostazioni. Impostazioni di fabbrica – Regolazione del periodo di accensione: 8 secondi – Regolazione crepuscolare: funzionamento con luce diurna 2.000 Lux Regolazione del periodo di accensione (F) Il tempo di accensione può essere regolato in continuo tra ca. 8 secondi e un massimo di 35 minuti. Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento. Avvertenza: ogni volta che viene spenta la lampada LED, per la durata di ca. 1 secondo non è possibile un nuovo rilevamento di movimento. Trascorso questo tempo, la lampadina LED è di nuovo in grado di provocare l'accen- sione della luce in caso di rilevamento di movimento.– 129 – Indice

Regolazione crepuscolare (G) La soglia d'intervento (luce crepuscolare) può essere impo- stata in continuo tra ca. 2 e 2.000 Lux. – = funzionamento con luce diurna (indipendentemente dalla luminosità) – = funzionamento crepuscolare (ca. 2Lux) Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Regolazione del campo di rilevamento L 30 S Al fine di escludere interventi a sproposito o di sorvegliare in modo mirato i punti pericolosi, è possibile limitare il cam- po di rilevamento con una pellicola di schermatura. La pellicola di schermatura va incollata sull'unità sensore.

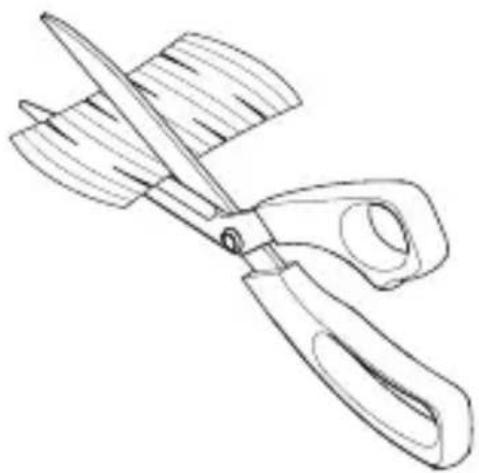

• Ritagliare su misura i segmenti della pellicola di schermatura.– 130 – Indice

• Per limitare il campo di rilevamento orizzontale, incollare i segmenti della pellicola di schermatura ritagliati. Quando si imposta il campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.– 131 – Indice

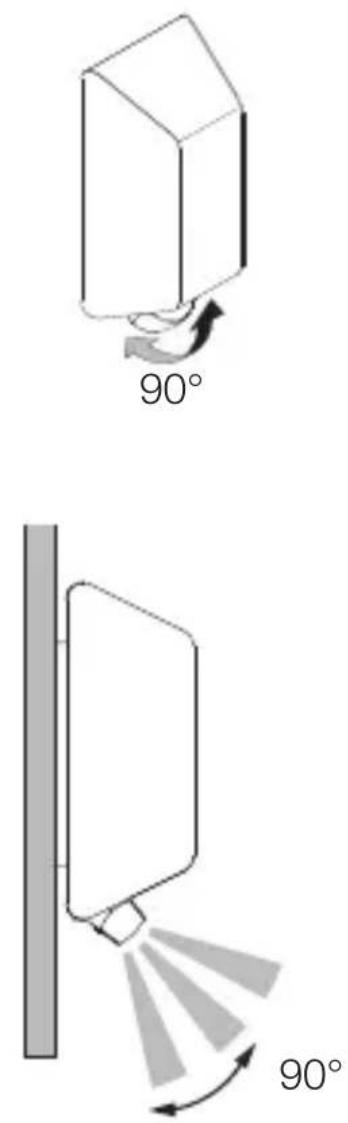

Unità sensore L 30 S

90° 90° Unità sensore ribaltabile di 90° in verticale.– 132 – Indice

L'apparecchio non necessita di manutenzione. Pericolo legato alla presenza di corrente elettrica! Il contatto di parti conduttive con acqua può provocare folgorazione, ustioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto. Pericolo di danni a cose! Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulire l'apparecchio con un panno leggermente inumidi- to, senza detersivi.

Apparecchi elettrici, pile, accessori e materiali d'imballag- gio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettare gli apparecchi elettrici e le pile assieme ai rifiuti domestici! Solo per paesi UE: Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attua- zione nel diritto nazionale, le pile e gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.– 133 – Indice

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstr.80-84, DE-33442 Herzebrock-Clarholz, Germania Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produtto- re di concederle come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate: La garanzia comprende l’assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional. Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all’occorrenza con un modello successivo equivalente o di migliore quali- tà) o l’emissione di una nota di credito. Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita. Diritti per vizi previsti dalla legge, gratuità Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita. Esclusioni dalla garanzia Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale,– 134 – Indice – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l’uso, – in caso venissero eettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all’impiego di accessori, comple- menti o pezzi di ricambio non originali STEINEL, – in caso di lavori di manutenzione e cura dei prodotti eettuati in modo non conforme alle istruzioni per l’uso, – in caso di annessione o installazione non conforme alle prescrizioni per l’installazione fornite da STEINEL, – in caso di danni o perdite avvenuti durante il trasporto. Applicazione del diritto tedesco Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita interna- zionale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o diretta- mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH:PUAG AG, Oberebenestras- se 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia. DI GARANZIA

– Dimensioni (A x L x P): 261×122×108 mm – Tensione di rete: 220 – 240V, 50/60Hz – Potenza: max. 15W/E27 – Altezza di montaggio: Altezza di montaggio ottimale: 2m – Angolo di rilevamento: L 30 S:180° – Raggio d’azione del sensore: L 30 S: max. 10 m – Regolazione crepuscolare: L 30 S: 2 – 2.000Lux – Regolazione del periodo di accensione: L 30 S: 8s – 35min – Grado di protezione: IP 44 – Temperatura ambiente: - 20°C – +40°C – Classe di protezione: II – Resistenza agli urti: IK 07

11. Eliminazione dei guasti

Apparecchio senza tensione. – Il fusibile non è attivo o è difettoso.

• Attivare il fusibile.

• Sostituire il fusibile difettoso. – Linea interrotta.

• Controllare il cavo con un indicatore di tensione. – Corto circuito nel cavo di collegamento alla rete.

• Controllare gli allacciamenti. – Eventuale interruttore di rete spento.

• Accendere l'interruttore di rete. L'apparecchio non si accende. – La regolazione crepuscolare scelta è troppo bassa.

• Reimpostare la regolazione crepuscolare. – Interruttore di rete spento.

• Attivare l'interruttore di rete.– 136 – Indice – Il fusibile non è attivo o è difettoso.

• Attivare il fusibile.

• Sostituire il fusibile difettoso. – Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto o non corretto.

• Controllare o regolare il campo di rilevamento. L'apparecchio non si spegne. – Movimento continuo nel campo di rilevamento.

• Controllare il campo di rilevamento.

• In caso di necessità limitare o modificare il campo di rilevamento. L'apparecchio si accende a sproposito. – L'apparecchio non è fissato in modo tale che non si muova.

• Montare l'involucro in modo che sia ben fisso. – Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento verificatosi dietro la parete, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)

• Controllate il campo

• In caso di necessità limitare o modificare il campo di rilevamento.ES Índice
