MANUAL DE USUARIO L 30 S STEINEL

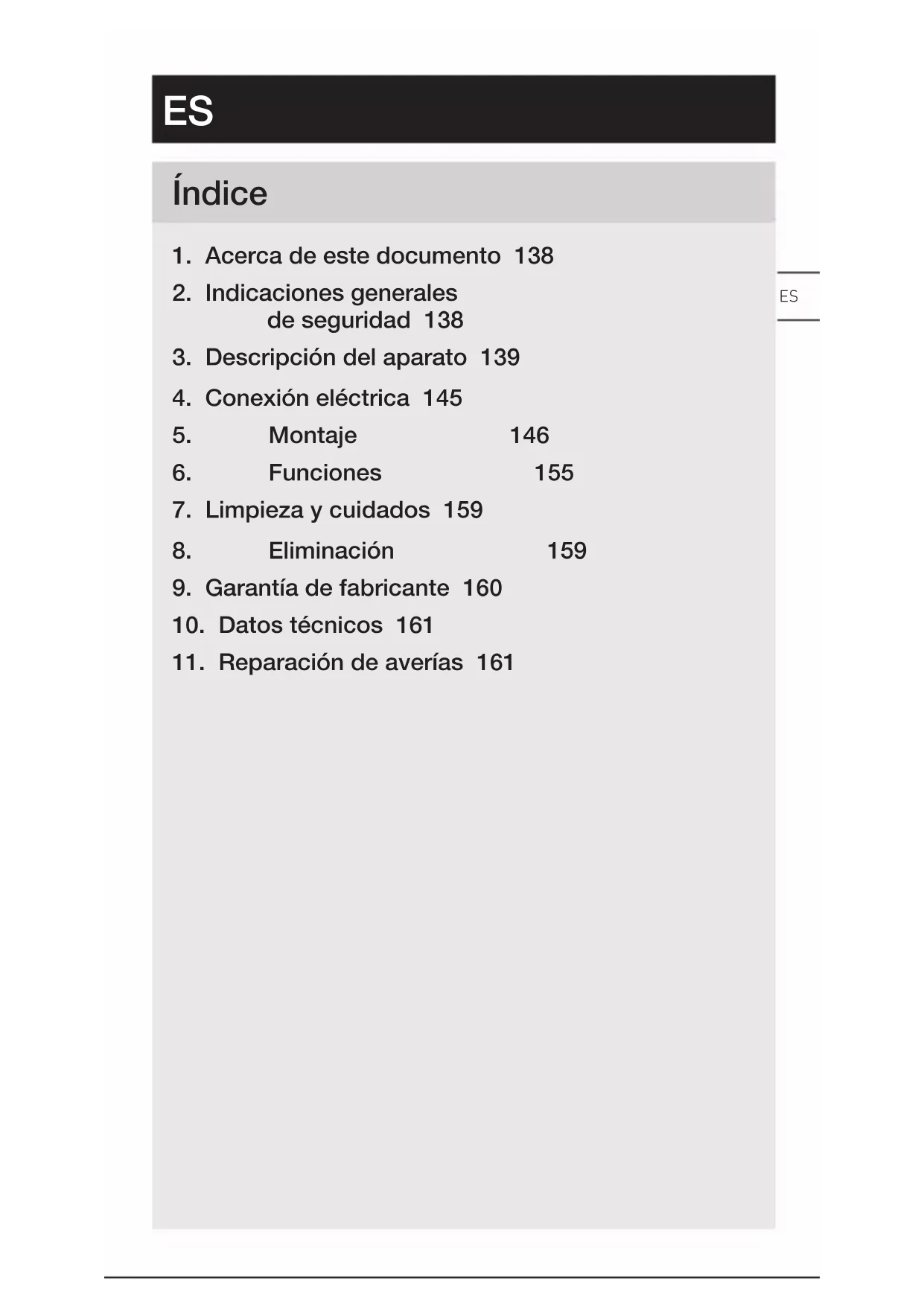

1. Acerca de este documento 138
2. Indicaciones generales de seguridad 138
3. Descripción del aparato 139
4. Conexión eléctrica 145
5. Montaje 146
6. Funciones 155
7. Limpieza y cuidados 159
8. Eliminación 159
9. Garantía de fabricante 160
10. Datos técnicos 161
11. Reparación de averías 161

1. Acerca de este documento

• Protegido por derechos de autor. Prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en función del progreso técnico.

¡Advertencia de peligros!

¡Advertencia de peligros por corriente eléctrica!

¡Advertencia de peligros por agua!

2. Indicaciones generales de seguridad

¡Peligro por la no observación de las instrucciones de uso!

Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.
• Cúmplanse las indicaciones de seguridad.

• Manténgase al alcance.

• El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.
• Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
• Utilice solo piezas de repuesto originales.

– Las reparaciones solo están permitidas a empresas especializadas.

3. Descripción del aparato

Uso previsto L 30 S

• Lámpara LED con sensor de movimiento de infrarrojos.
• Montaje en la pared en el exterior.
• No apto para la conexión a un graduador de luminosidad.

Principio funcional

• El sensor de infrarrojos registra la radiación térmica de objetos en movimiento (p. ej., personas, animales etc.).
  La radiación térmica se transforma electrónicamente y activa automáticamente la lámpara LED.
• La detección de movimiento más segura se garantiza montando el aparato lateralmente respecto al sentido del movimiento.
• El alcance de la detección de movimiento está limitado acercándose de frente hacia el aparato.
• Los obstáculos (por ejemplo, árboles, paredes o cristales) pueden restringir la detección del movimiento o hacerla imposible.
• Fluctuaciones de temperatura repentinas causadas por las influencias climáticas no se diferencian de las fuentes térmicas.

Uso previsto L 30

• Lámpara LED.
• Montaje en la pared en el exterior.
• No apto para la conexión a un graduador de luminosidad.

Volumen de suministro L 30 S

3.1

• 1 lámpara LED con sensor de movimiento de infrarrojos
• 3 tornillos
• 3 espigas
• 3 Distanciador
• 1 lámina cobertora
• 1 hoja de datos de seguridad
• 1 guía rápida

Las bombillas no van incluidas en el suministro.

Volumen de suministro L 30

3.2

• 1 lámpara LED
• 3 tornillos
• 3 espigas
• 3 distanciadores
• 1 lámina cobertora
• 1 hoja de datos de seguridad
• 1 guía rápida

Las bombillas no van incluidas en el suministro.

Dimensiones del producto L 30 S

3.3

122 mm 108 mm 261 mm

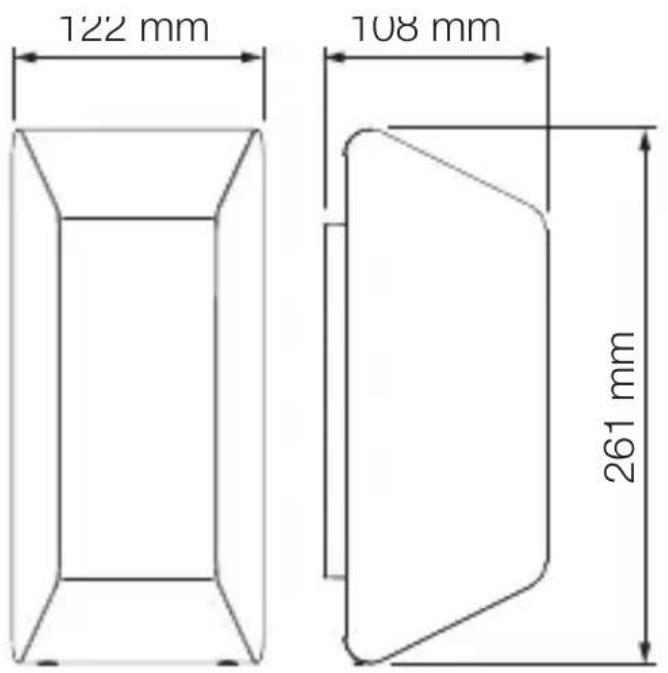

Dimensiones del producto L 30

3.4

122 mm 108 mm 261 mm

Visión general del equipo L 30 S

3.5

A B C D E

ES

A Lámpara LED
B Cubierta de la lámpara
C Bombillas
D Borne de conexión
E Unidad del sensor

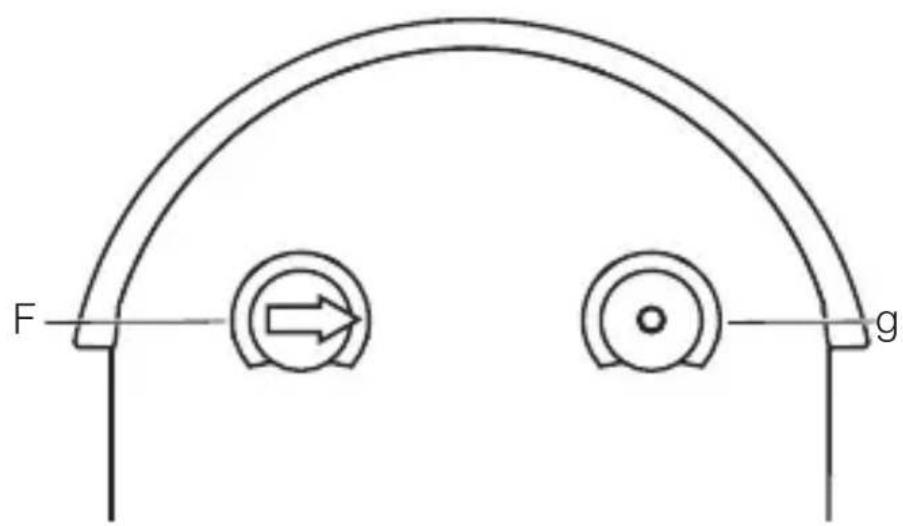

3.6

F g

F Temporización
G Regulación crepuscular

Visión general del equipo L 30

3.7

A B C D

A Lámpara LED
B Cubierta de la lámpara
C Bombillas
D Borne de conexión

4. Conexión eléctrica

Diagrama electrónico

4.1

I O

L N L N

El cable de alimentación de red consta de un conductor bifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

El aparato también puede conectarse eléctricamente después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.

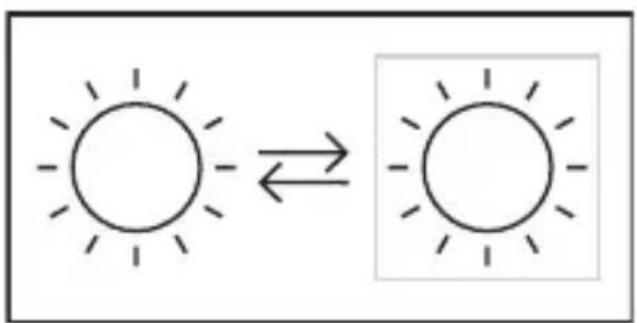

Observación:

La fuente de iluminación de esta lámpara es reemplazable.

¡Peligro por corriente eléctrica!

El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación eléctrica.
• Controlar la ausencia de tensión con un comprobador de tensión.
• Asegurar que la alimentación eléctrica permanezca interrumpida.

¡Peligro de daños materiales!

Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.
• Conectar correctamente los cables de conexión.

Preparación de montaje

- Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el aparato si presenta daños.

• Elegir un lugar de montaje adecuado.
• Tener para ello en cuenta el alcance.
• Tener para ello en cuenta la detección de movimientos.
• Sin vibraciones.
• Campo de detección libre de obstáculos.
• No en zonas con peligro de explosión.
• No sobre superficies fácilmente inflamables.
• No mirar a la fuente de luz desde corta distancia (< 30 cm).
• A una distancia mínima de 50 cm de otras lámparas LED.

Alcance L 30 S

5.1

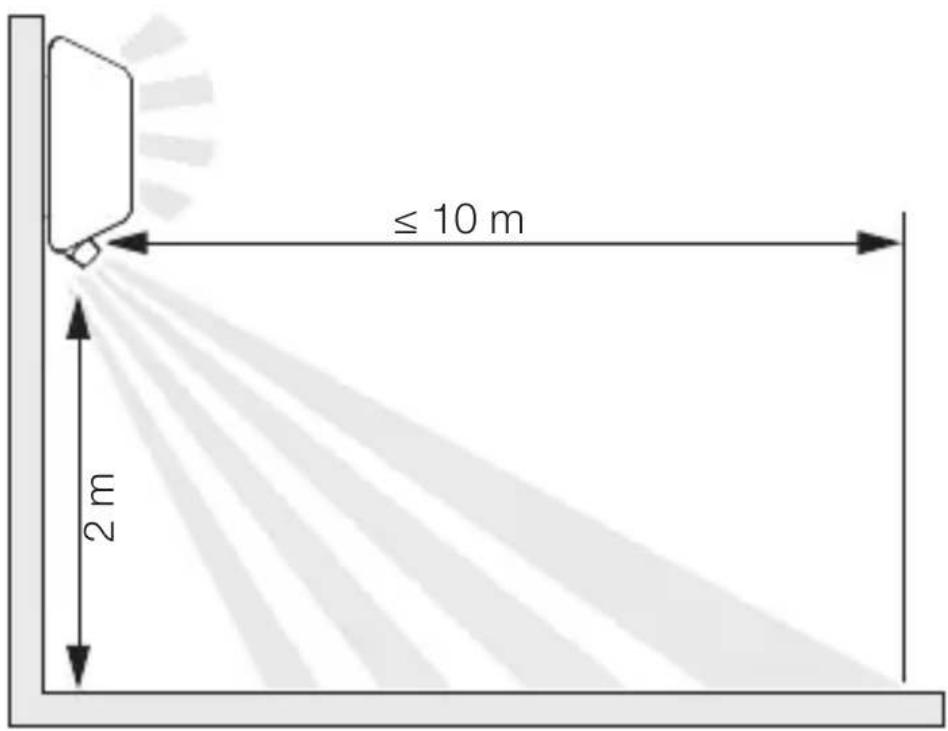

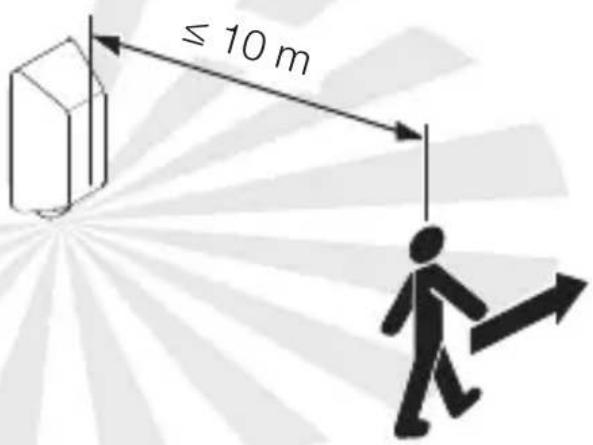

Detección de movimiento lateral respecto al sentido del movimiento L 30 S

5.2

≤ 10 m

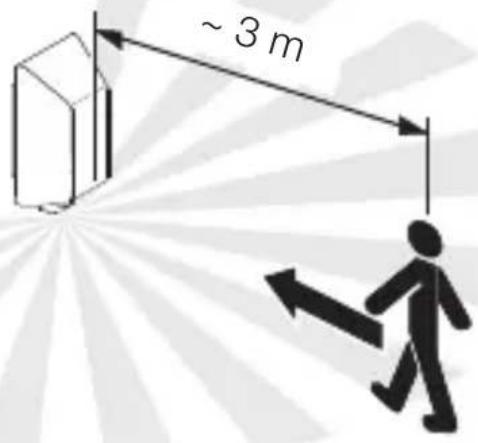

Detección de movimiento en sentido del movimiento L 30 S

5.3

~ 3 m

El montaje por pasos

5.4

I O

• Comprobar que la alimentación de tensión esté desconectada.

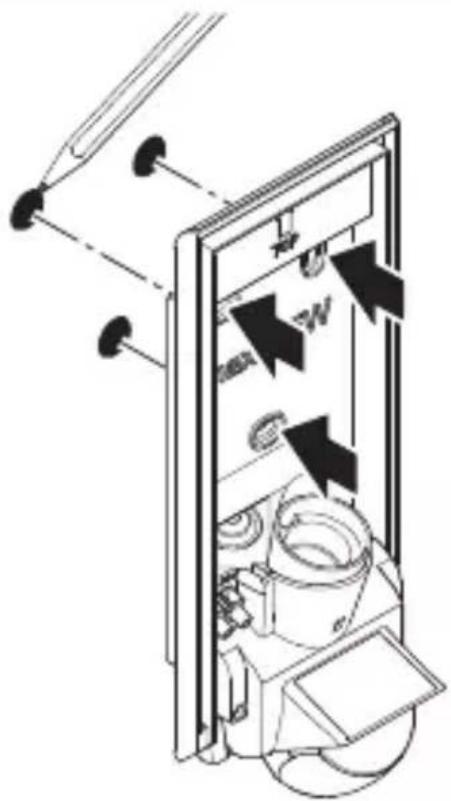

  • Marcar los orificios a taladrar.

5.5

- Taladrar los orificios (∅ 6 mm) e insertar los tacos.

5.6

• Perforar el tapón obturador para el cable de alimentación de la red.
• Atornillar el soporte de pared para cables de alimentación empotrados sin distanciadores.

5.7

• Perforar el tapón obturador para el cable de alimentación de la red.
• Atornillar el soporte de pared para cables de superficie con distanciadores.

5.8

TV MAX. 15W

- Conectar el cable de alimentación conforme al esquema de conexiones.

→“4. Conexión eléctrica”

5.9

15% TAX. 15%

ES

- Insertar la bombilla.

5.10

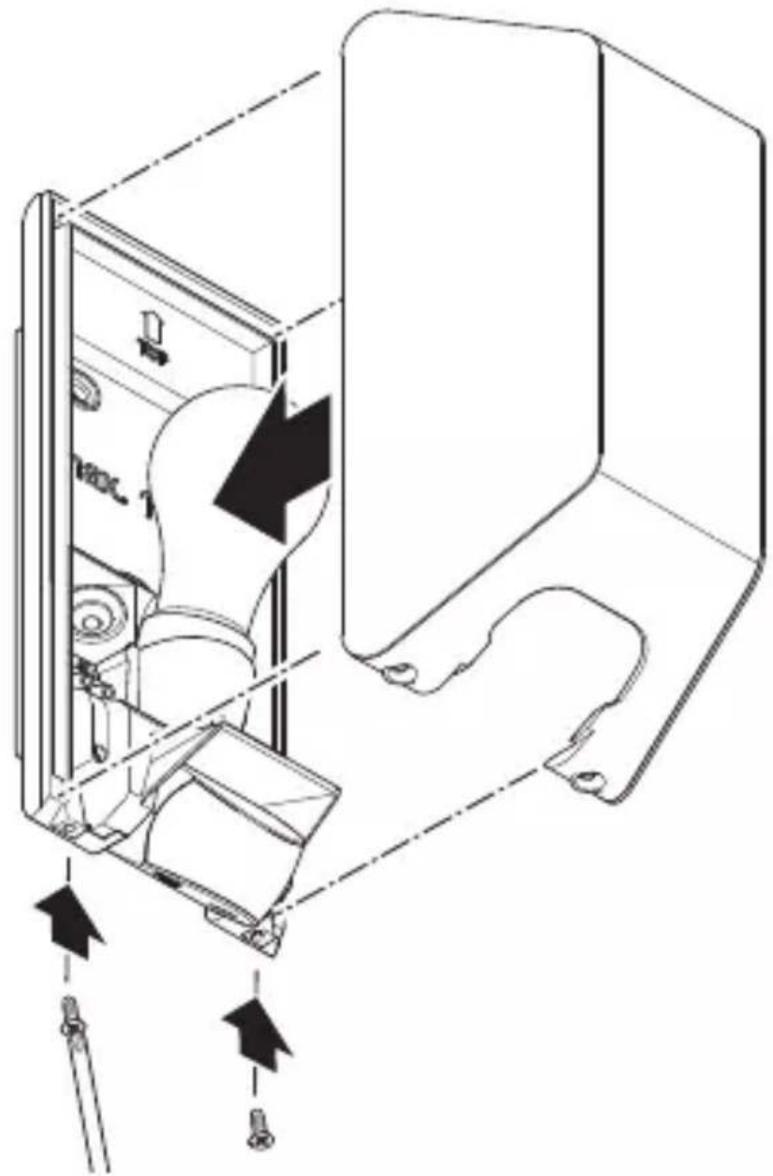

• Colocar la cubierta de la lámpara.
• Enroscar tornillos de retención.

5.11

I O

• Conectar la alimentación eléctrica.
• Ajustar las funciones.

→“6. Funciones”

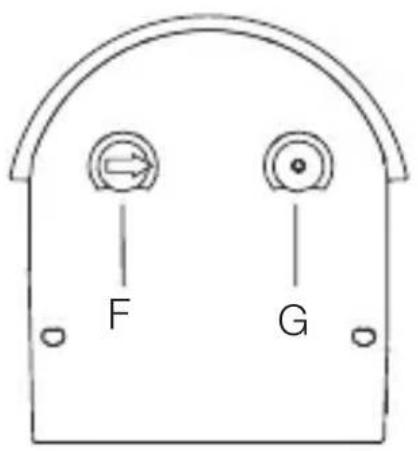

6. Funciones

L 30 S

6.1

F G

• Llevar a cabo los ajustes.

Configuración de fábrica

• Temporización: 8 segundos
• Regulación crepuscular: funcionamiento diurno 2.000 lux

Temporización (F)

La desconexión diferida puede regularse sin etapas desde aprox. 8 s hasta un máximo de 35 min. Cualquier movimiento registrado vuelve a encender la luz.

Nota: Después de cada desconexión de la lámpara LED hay que esperar aprox. 1 segundo para una nueva detección de movimiento. Después, la lámpara LED puede encender de nuevo la luz al producirse movimiento.

Regulación crepuscular (G)

La luminosidad reactiva (crepúsculo) puede regularse sin etapas entre aprox. 2 y 2.000 lux.

• funcionamiento diurno (independiente de la luminosidad)
• Ⓐ = funcionamiento crepuscular (aprox. 2 lux)

Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en 🌿

Ajuste del campo de detección L 30 S

Para evitar conexiones erróneas y controlar puntos de peligro específicos, el campo de detección puede limitarse a base de lámina cobertora. La lámina cobertora se pega sobre la unidad del sensor.

6.2

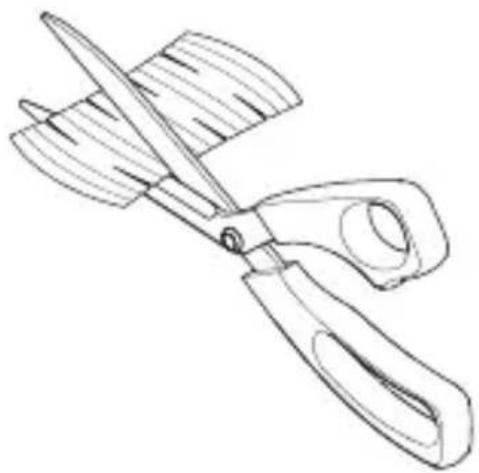

- Recortar segmentos de lámina cobertora.

6.3

- Pegue los segmentos de la lámina cobertora para limitar el campo de detección horizontal.

Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

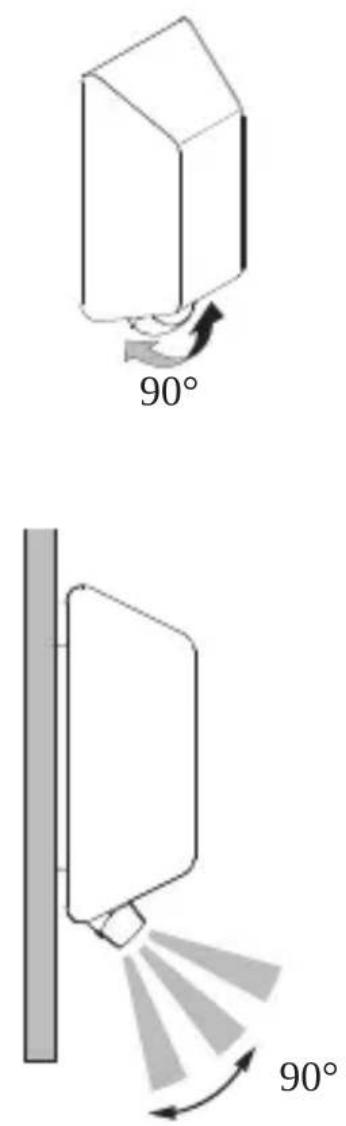

Unidad del sensor L 30 S

6.4

Unidad del sensor inclinable verticalmente 90°.

7. Limpieza y cuidados

El aparato está exento de mantenimiento.

¡Peligro por corriente eléctrica!

El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

- Limpiar el aparato solo en estado seco.

¡Peligro de daños materiales!

Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

- Limpiar el aparato con un paño ligeramente humedecido sin detergente.

8. Eliminación

Los aparatos eléctricos, las baterías, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente.

¡No eche los aparatos eléctricos ni pilas a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos y pilas fuera de uso deben recogerse por separado y someterse a un reciclaje respetuoso con el medio ambiente.

9. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaquetado al centro de servicio más próximo.

10. Datos técnicos

• Dimensiones (alt. x anch. x prof.): 261 × 122 × 108 ~mm
• Tensión de red: 220–240 V, 50/60 Hz
• Potencia: máx. 15 W / E27
• Altura de montaje: Altura de montaje óptima 2 m
  – Ángulo de detección: L 30 S:180°
• Alcance del sensor: L 30 S: máx. 10 m
• Regulación crepuscular: L 30 S: 2 - 2.000 lux
• Temporización: L 30 S: 8 s - 35 min
• Índice de protección: IP 44
• Temperatura ambiente: -20 °C a +40 °C
• Clase de aislamiento: II
• Resistencia a los golpes: IK07

11. Reparación de averías

Aparato sin tensión.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

- Línea interrumpida.

- Comprobar la línea de alimentación con un comprobador de tensión.

- Cortocircuito en el cable de alimentación.

- Comprobar las conexiones.

- El interruptor de alimentación está desconectado (si lo hay).

- Poner el interruptor en ON.

El aparato no se enciende.

- Regulación crepuscular mal seleccionada.

- Ajustar de nuevo la regulación crepuscular.

- El interruptor de alimentación está en OFF.

- Ajustar el interruptor de alimentación.

- Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

- Los movimientos rápidos se suprimen para minimizar las interferencias o el campo de detección es demasiado pequeño o no correcto.

- Comprobar y ajustar el campo de detección.

El aparato no se apaga.

- Movimiento permanente en el campo de detección.

• Comprobar el campo de detección.
• En caso necesario, limitar o modificar el campo de detección.

El aparato se enciende sin querer.

- El aparato no se ha montado asegurado contra movimiento.

- Fijar bien el aparato.

- Se produjo un movimiento no detectado por el observador (movimiento detrás de una pared, de un objeto pequeño en las inmediaciones de la lámpara etc.)

• Controlar el campo de detección.
• En caso necesario, limitar o modificar el campo de detección.
