1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
- Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne brugsanvisning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs brugsanvisningen omhyggeligt.
• Følg sikkerhedsanvisningerne.
- Opbevar brugsanvisningen, så der er adgang til den.

- Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

- Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.

- Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. DE: VDE 0100, AT: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).

• Brug kun originale reservedele.
  – Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse L 30 S

• LED - lampe med infrarød bevægelsessensor.
  – Udendørs vægmontering.
• Ikke egnet for tilslutning til lysdæmper.

Funktionsprincip

• Den infrarøde sensor registrerer varme udstrålingen fra genstande (f. eks. mennesker, dyr), der bevæger sig. Varmudstrålingen omsættes elektronisk og tænder automatisk LED - lampen.
• Den sikreste bevægelsesovervågning foretages ved at montere enheden på tværs af gangretningen.
• Bevægelsesovervågningens rækkevidde er begrænset, hvis du går direkte hen mod enheden.
• Bevægelsesovervågningen kan være begrænset eller umulig på grund af forhindringer (f.eks. træer, mure eller vinduesruder).
  – Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

Korrekt anvendelse L 30

• LED - lampe.
  – Udendørs vægmontering.
• Ikke egnet for tilslutning til lysdæmper.

Leveringsomfang for L 30 S

3.1

• 1 LED - lampe med infrarød bevægelsessensor
• 3 skruer
• 3 rawlplugs
• 3 afstandsholdere
• 1 afdækningsfolie
• 1 sikkerhedsdatablad
• 1 Quick - Start

• 1 LED - lampe
• 3 skruer
• 3 rawlplugs
• 3 afstandsholdere
• 1 afdækningsfolie
• 1 sikkerhedsdatablad
• 1 Quick - Start

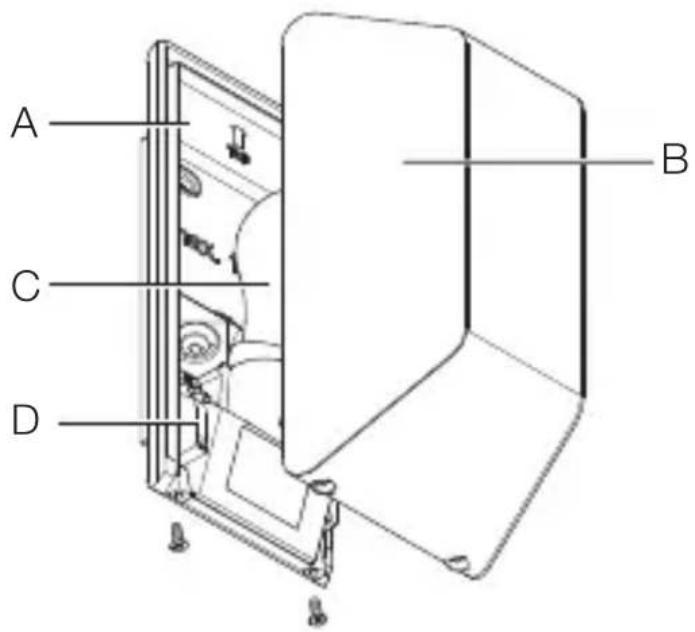

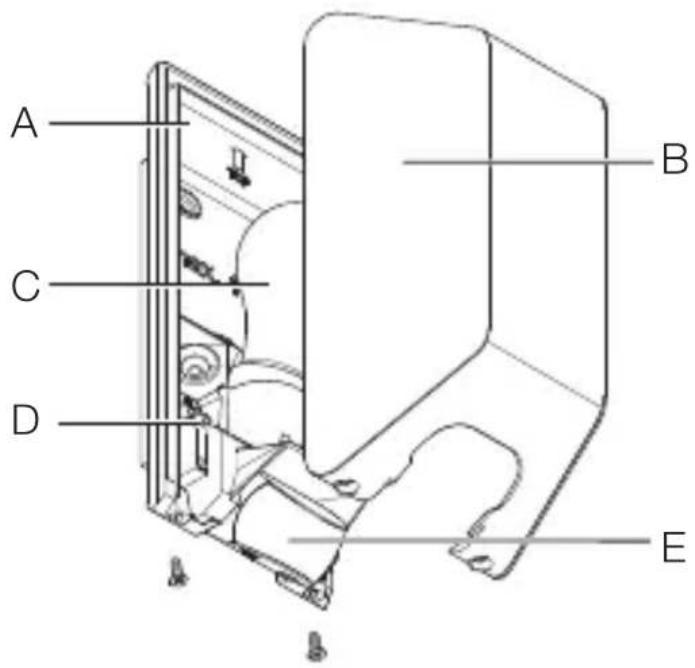

Oversigt over enheden L 30 S

3.5

A B C D E

A LED-pære
B Skærm
C Lyskilde
D Tilslutningsklemme
E Sensorenhed

3.6

F G

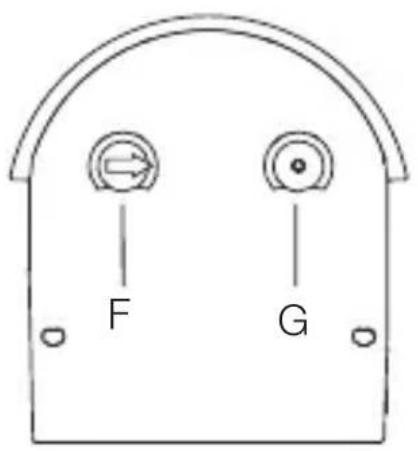

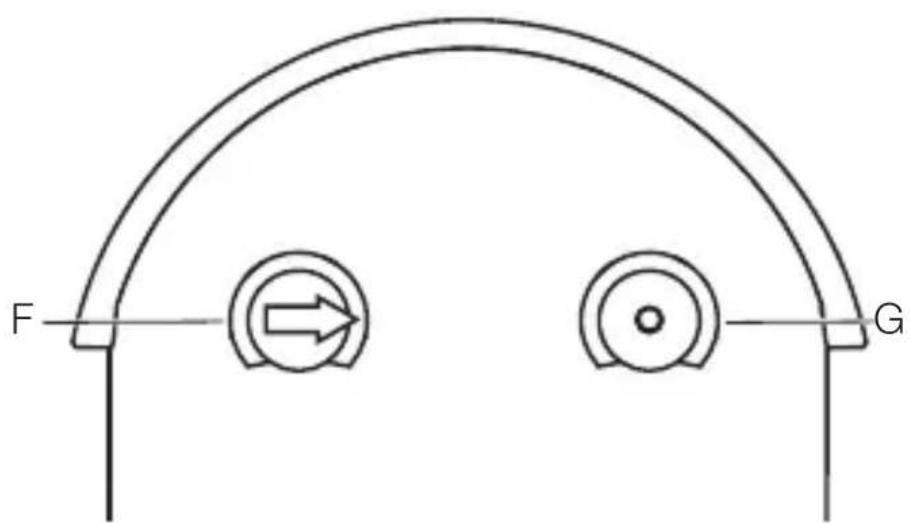

F Tidsindstilling
G Skumringsindstilling

Oversigt over enheden L 30

3.7

A B C D

DK

A LED-pære
B Skærm
C Lyskilde
D Tilslutningsklemme

4. Elektrisk tilslutning

Eldiagram

4.1

I O

L N L N

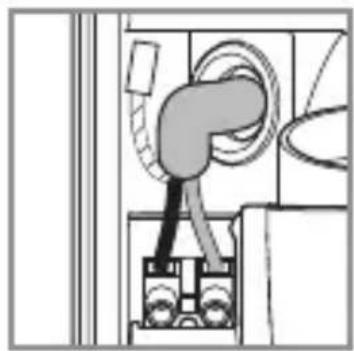

Nettilførslen består af en ledning med 2 ledere:

Enheden kan også tilsluttes elektrisk efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.

Bemærk:

Lyskilden i denne lampe kan udskiftes.

Berøring af strømførende dele kan give elektrisk stød, forbrændinger eller medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

- Kontrollér alle komponenter for beskadigelser. Er enheden beskadiget, må den ikke tages i brug.

• Vælg et egnet monteringssted.
- Tag hensyn til rækkevidden
- Tag hensyn til bevægelsesregistreringen
– Vibrationsfrit.
- Overvågningsområde uden forhind ringer.
– Ikke i eksplosionsfarlige områder.
– Ikke på let brændbare overflader.
- Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).
- Mindst 50 cm afstand til andre LED - lamper.

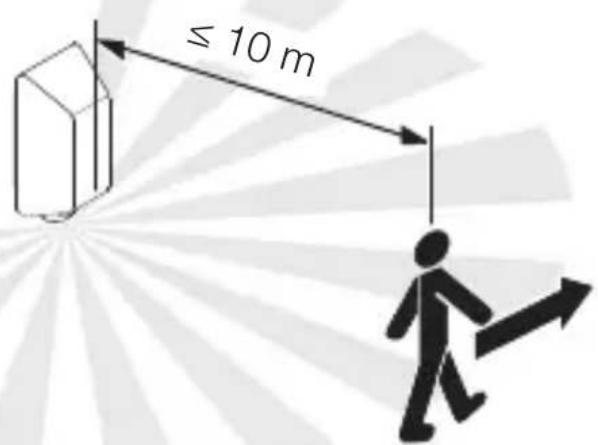

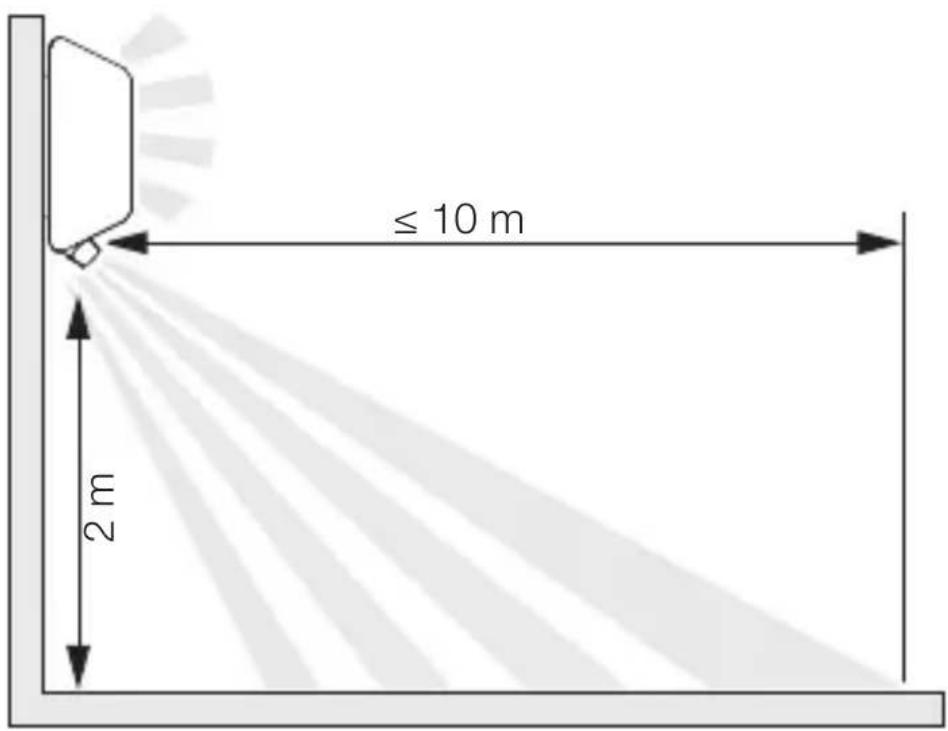

Rækkevidde for L 30 S

5.1

Bevægelsesovervågning på tværs af gangretningen for L 30 S

5.2

≤ 10 m

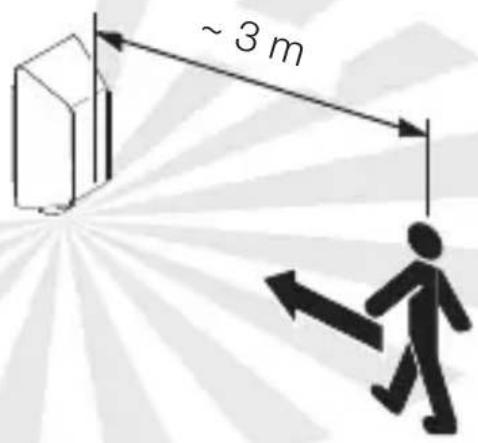

Bevægelsesovervågning i gangretningen for L 30 S

5.3

~ 3 m

DK

Monteringstrin

5.4

• Kontrollér, at spændingstilførslen er afbrudt.
  • Markér borehullerne.

5.5

- Bor huller (∅ 6 mm), og sæt rawlplugs i.

5.6

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast uden afstandsholdere ved skjult ledningsføring.

5.7

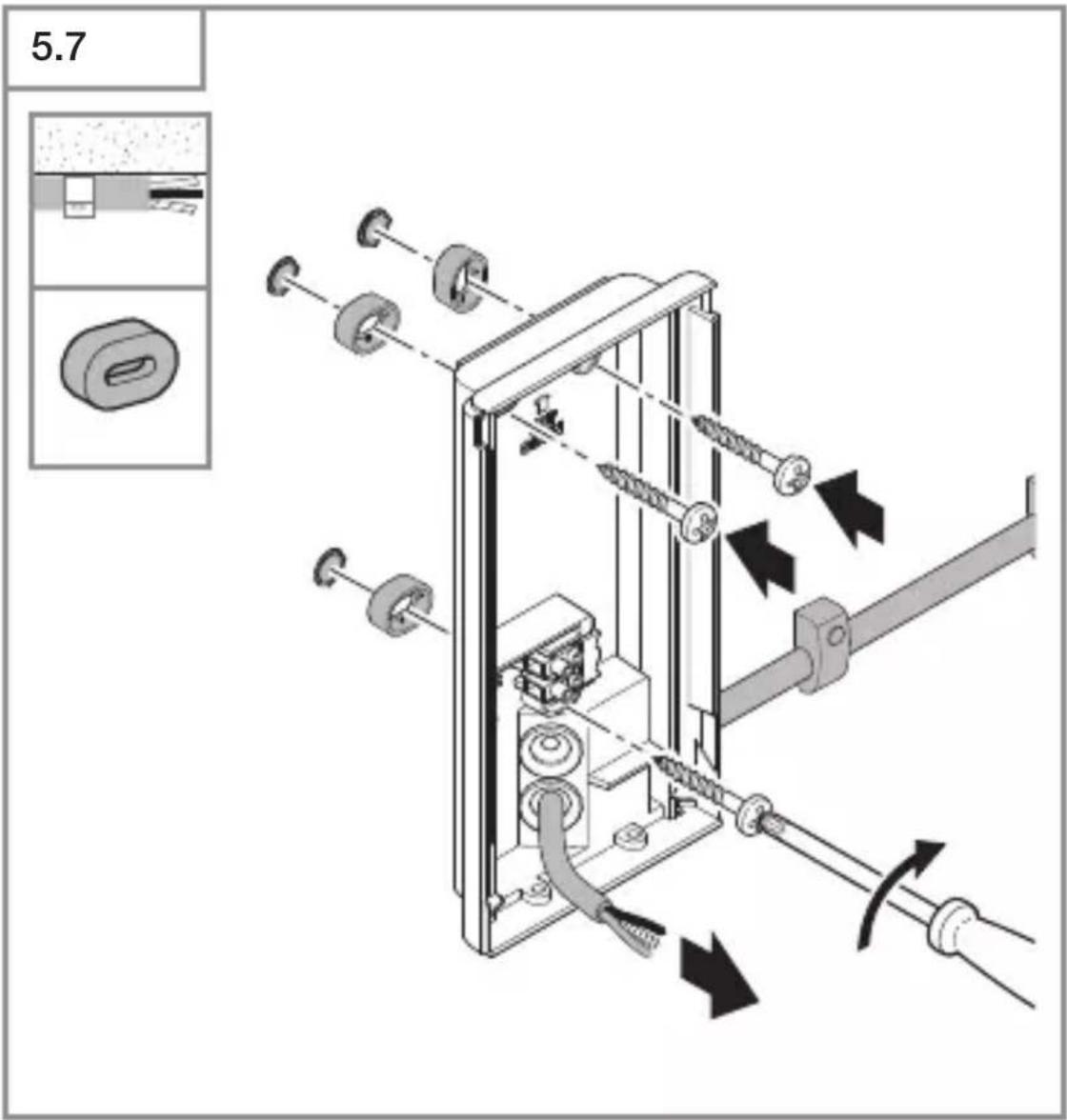

• Gennembryd lukkeproppen til netledningen.
- Skru vægbeslaget fast med afstandsholdere ved synlig ledningsføring.

5.8

TV MAX. 15W

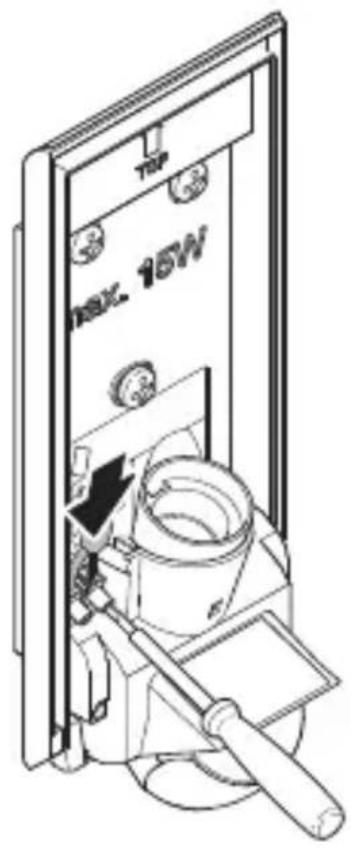

• Sæt skærmen på.
• Skru sikringsskruerne i.

5.11

I O

• Slå strømforsyningen til.
• Indstil funktionerne.
  →"6. Funktion"

6. Funktion

L 30 S

6.1

F G

- Foretag indstillinger.

Standardindstillinger

– Tidsindstilling: 8 sekunder
- Skumringsindstilling: Dagslysdrift 2.000 lux

Tidsindstilling (F)

8 sekunder til maks. 35 minutter. Enhver registreret bevægelse tænder lyset igen.

Bemærk:

Hver gang LED - lampen sluk kes, er en ny bevægelses- registrering spærret i ca. 1 sekund. Derefter kan LED - lampen tændes igen ved bevægelse.

Skumringsindstilling (G)

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2–2.000 lux.

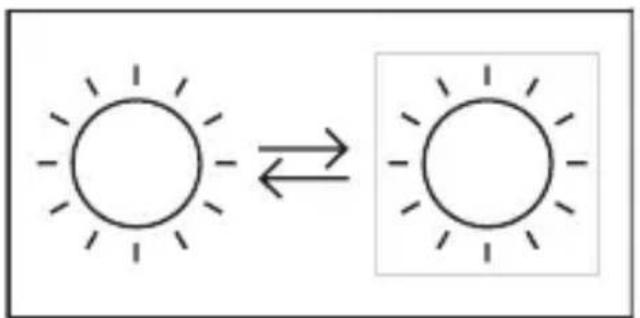

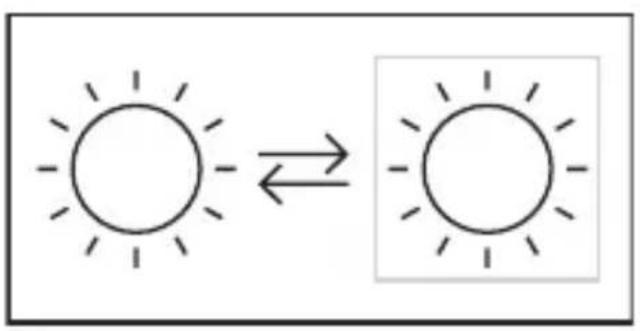

-☀= dagslystilstand (uafhængigt af lysstyrke) -℃= skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på 🌿

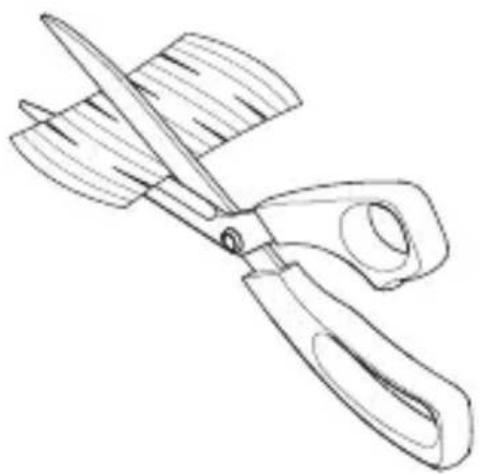

For at udelukke fejltændinger og overvåge farlige steder målrettet kan overvägningsområdet begrænses med afdækningsfolie. Afdækningsfolien klæbes på sensorenheden.

6.2

- Klæb afdækningsfoliens segmenter på for at begrænse det vandrette overvågningsområde.

Ved justering af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

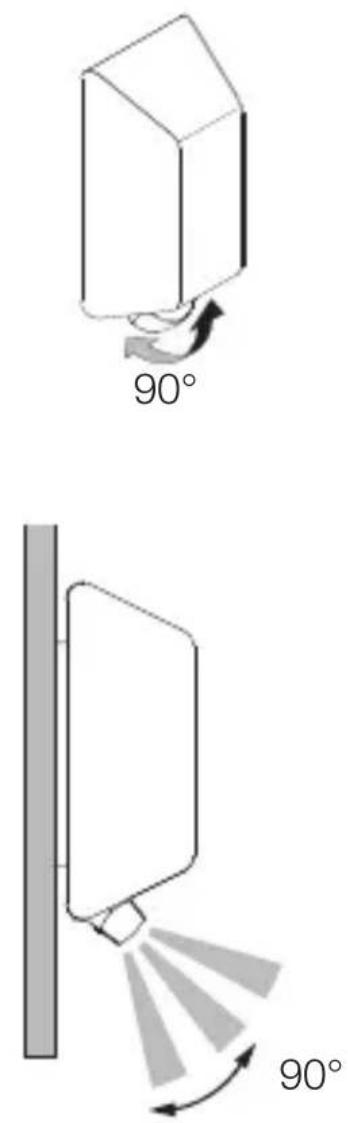

Sensorenhed L 30 S

6.4

Produktet er vedligeholdelsesfrit.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør produktet med en let fugtig klud uden rengø-ringsmiddel.

8. Bortskaffelse

Smid ikke elapparater og batterier ud sammen med husholdningsaffaldet!

Kun for EU - lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og dettes implementering i national lovgivning skal kasserede elapparater og batterier sorteres, indsamles og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøve-kontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling.

10. Tekniske data

• Mål (H × B× D): 261 × 122 × 108 mm
• Netspænding: 220–240 V, 50/60 Hz
• Effekt: maks. 15 W / E27
• Monteringshøjde: optimal monteringshøjde: 2 m
  – Overvågningsvinkel: L 30 S:180°
  – Sensorens rækkevidde: L 30 S: maks. 10 m
• Skumringsindstilling: L 30 S: 2 - 2.000 lux
  – Tidsindstilling: L 30 S: 8 s – 35 min
• Kapslingsklasse: IP 44
• Omgivelsestemperatur: - 20 °C til +40 °C
• Beskyttelsesklasse: II
• Slagstyrke: IK 07

11. Afhjælpning af fejl

Enhed uden spænding.

– Sikring ikke slået til eller defekt.
- Slå sikringen til.
- Udskift den defekte sikring.
– Ledning afbrudt.
- Kontrollér ledningen med en spændingstester.
- Kortslutning i nettilførslen.
- Kontrollér tilslutningerne.
– En eventuel netafbryder er slået fra.
- Slå netafbryderen til.

Enheden tænder ikke.

– Der er valgt en forkert skumringsindstilling.

- Indstil skumringsindstillingen igen.

- Netafbryder SLUKKET.

- Indstil netafbryderen.

– Sikring ikke slået til eller defekt.

- Slå sikringen til.

- Udskift den defekte sikring.

– Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvågningsområde.

- Kontrollér og juster overvågningsområdet.

Enheden slukker ikke.

- Konstant bevægelse i overvågningsområdet.

• Kontrollér overvägningsområdet.
• Begræns eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

- Enheden er ikke fast monteret.

- Monter enheden, så den sidder fast.

- Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).

• Kontrollér området.
• Begræns eller ændr overvågningsområdet om nødvendigt.

FI

Sisällysluettelo

1. Om dette dokumentet

Lyselementet er ikke inkludert i leveransen.

Leveringsomfang L 30

3.2

Lyselementet er ikke inkludert i leveransen.

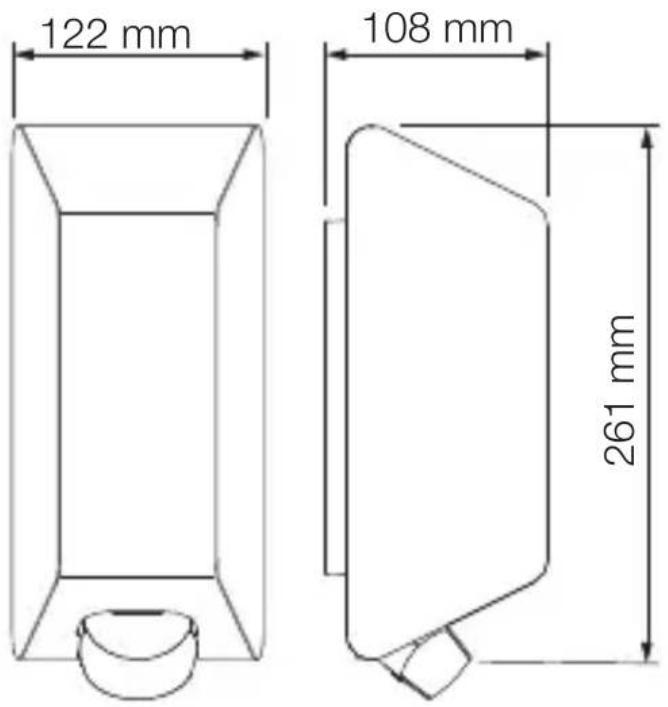

Produktmål L 30 S

3.3

122 mm 108 mm 261 mm

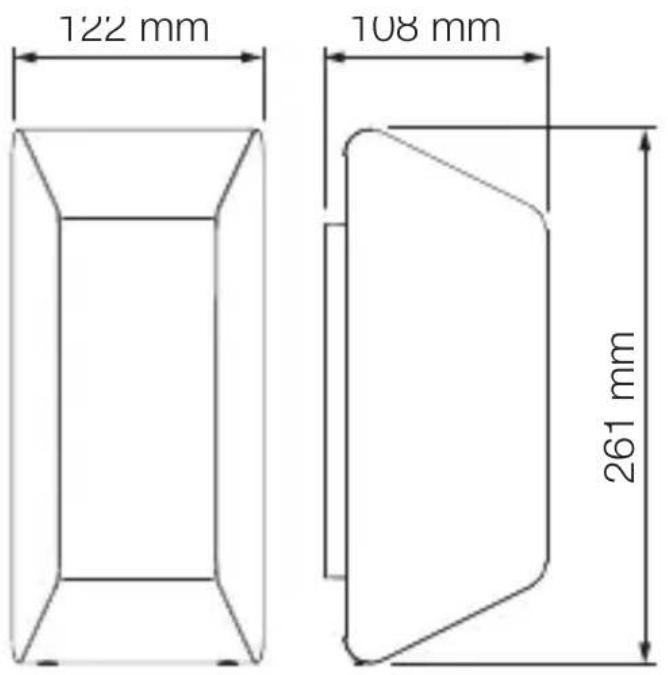

Produktmål L 30
