L 30 S - 照明 STEINEL - 免费用户手册
免费查找设备手册 L 30 S STEINEL PDF格式.
| 产品类型 | 带红外运动探测器的LED户外壁灯 |
| 品牌 | Steinel |
| 型号 | L 30 S |
| 类别 | 户外照明 |
| 尺寸（高×宽×深） | 261 × 122 × 108 毫米 |
| 重量 | 约0.5千克（估计） |
| 电源 | 220–240伏，50/60赫兹 |
| 最大功率 | 15瓦 |
| 灯座 | E27 |
| 探测角度 | 180° |
| 最大探测距离 | 10米 |
| 最佳安装高度 | 2米 |
| 可调延时 | 从8秒到35分钟 |
| 触发阈值（亮度） | 从2到2000勒克斯 |
| 防护等级 | IP44 |
| 抗冲击等级 | IK07 |
| 环境温度 | -20°C至+40°C |
| 制造商保修 | 3年 |
| 主要功能 | 红外运动探测，可调延时和亮度阈值，探测器可90°旋转 |
| 清洁与维护 | 用微湿的干布擦拭，无需清洁剂 |
| 安全 | 由合格电工安装，操作前切断电源，不可在30厘米内直视光源 |
| 备件与可维修性 | 光源可更换（E27），其他维修需由专业人员操作 |
常见问题 - L 30 S STEINEL
用户关于以下问题的提问 L 30 S STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 照明 免费PDF格式！查找您的手册 L 30 S - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 L 30 S 品牌 STEINEL.

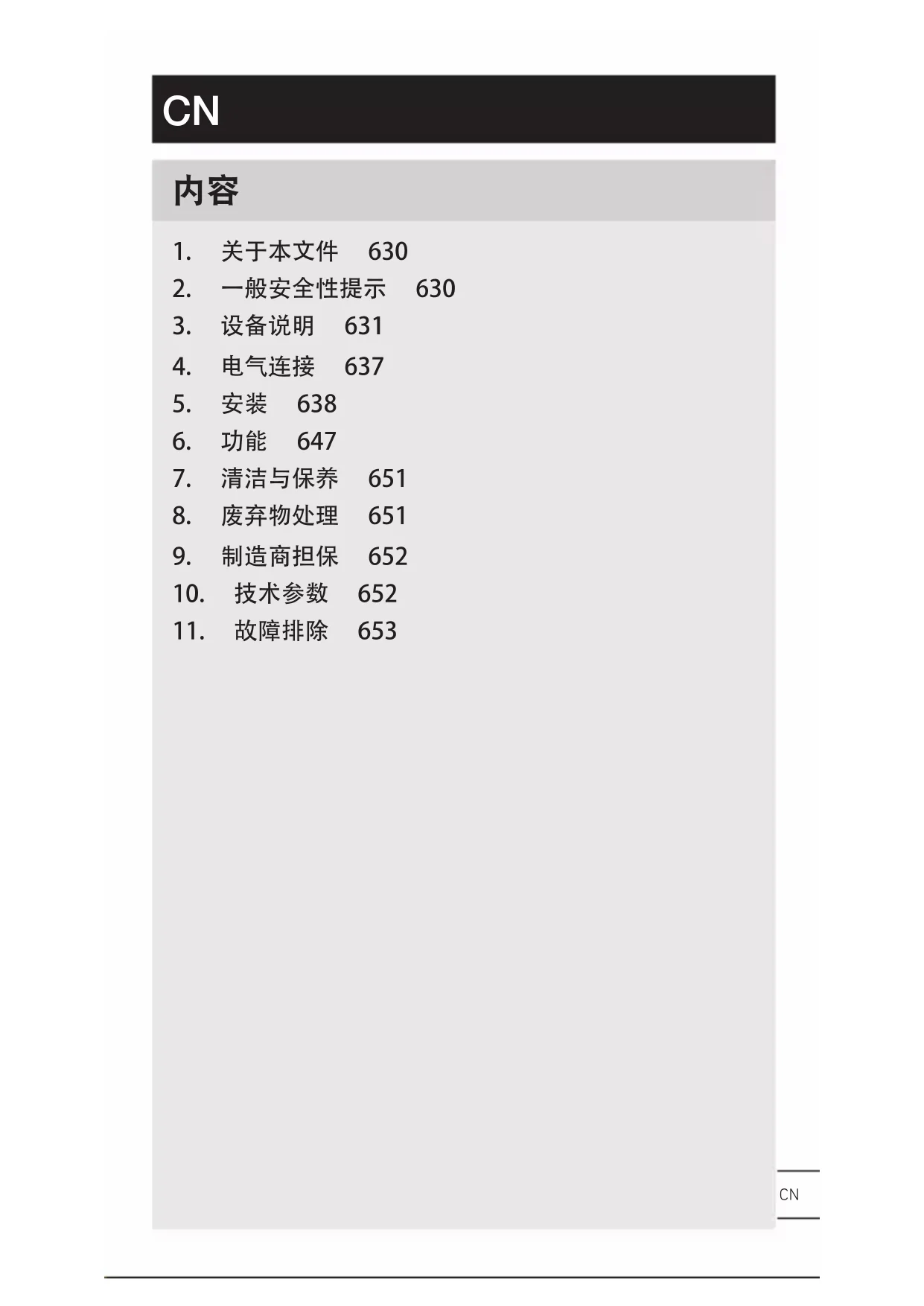

用户手册 L 30 S STEINEL
- 关于本文件 630
- 一般安全性提示 630
- 设备说明 631
- 电气连接 637
- 安装 638
- 功能 647
- 清洁与保养 651
- 废弃物处理 651
- 制造商担保 652
- 技术参数 652
- 故障排除 653
1. 关于本文件
- 版权所有。未经我方批准禁止翻印或摘录。
- 保留技术更改的权利。
危险警示！
警告电流危险！
警告水危险！
2. 一般安全性提示
不遵守使用说明书会发生危险！
本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。
- 请仔细阅读使用说明。
- 遵守安全提示。
- 存放在随时可用的位置。
- 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。
- 只允许具备相关资质的专业人员对电源电压进行操作。
- 请务必遵守各个国家的安装规定和接线条件 (比如, 德国: VDE 0100; 奥地利: OEVE - OENORM E8001 - 1; 瑞士: SEV 1000)。
- 只能使用原装备件。
- 只允许专业机构进行维修。
3. 设备说明
L 30 S 的合规用途
- 配备红外线动作感应器的 LED 灯。
- 室外壁装。
- 不适合与调光器连接。
工作原理
- 红外传感器可感应移动躯体 (如人，动物等) 产生的热辐射。感应到的热辐射转化为电能并自动打开 LED 灯。
- 在安装时，将设备平行于行走方向，这样才能实现最可靠的动作检测。
- 如果让人直接走向设备的话，动作检测的作用范围反而受限。
- 障碍物（如树木、墙壁或玻璃窗）可能会限制动作检测，甚至使其失灵。
- 由于天气影响导致的突发性温度波动与热源不能加以区别。
L 30 的合规用途
- LED 灯。
- 室外壁装。
- 不适合与调光器连接。
L 30 S 供货范围
3.1
- 1 盏配备红外线动作感应器的 LED 灯
- 3 个螺栓
- 3 个膨胀螺钉
- 3 个调整垫片
- 1 张覆盖膜
- 1份安全数据单
- 1份快速启动说明
供货清单里不包含该灯具。
L 30 供货范围
3.2
- 1 盏 LED 灯
- 3 个螺栓
- 3 个膨胀螺钉
- 3 个调整垫片
- 1 张覆盖膜
- 1份安全数据单
- 1份快速启动说明
供货清单里不包含该灯具。

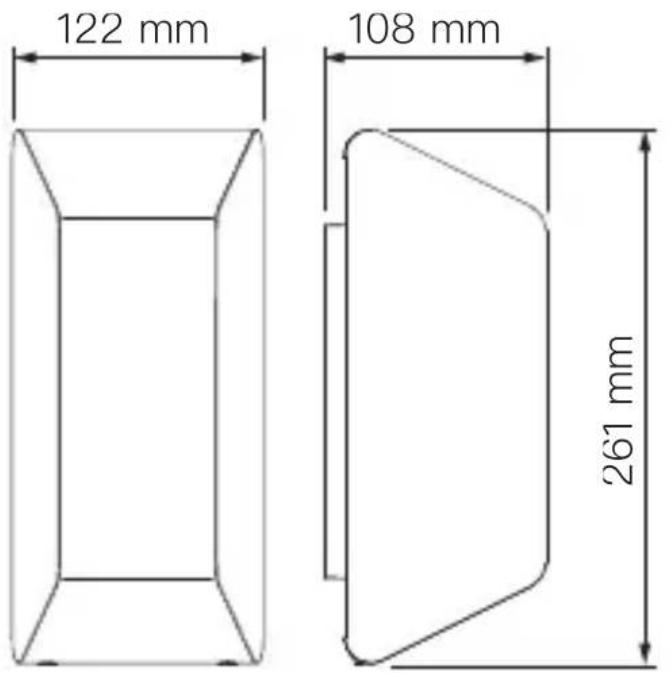

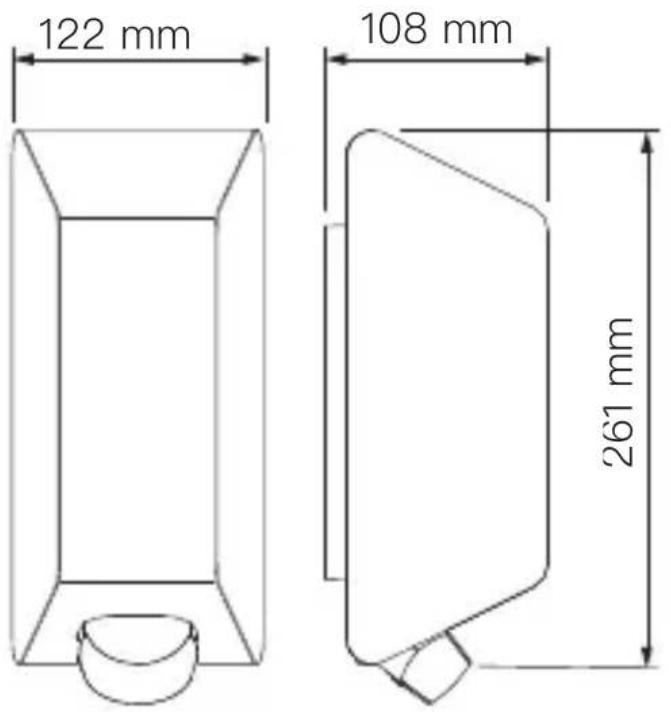

L 30 S 产品尺寸
3.3
L 30 产品尺寸
3.4

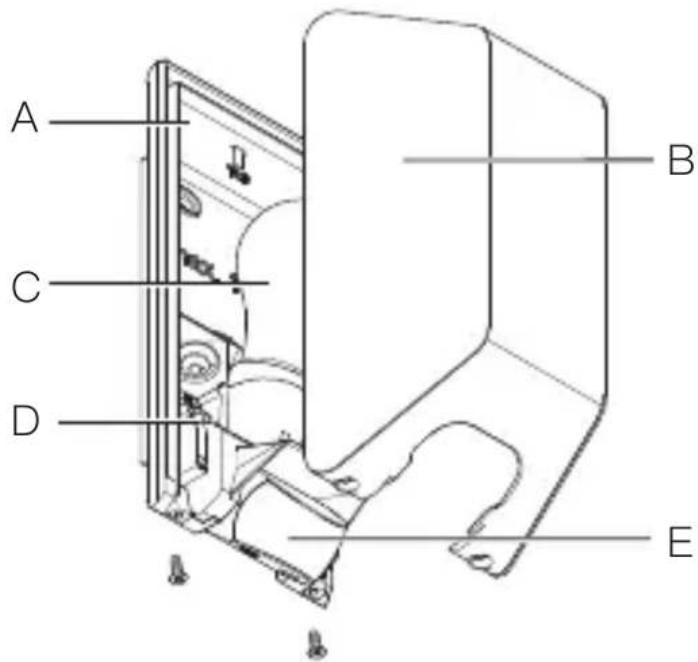

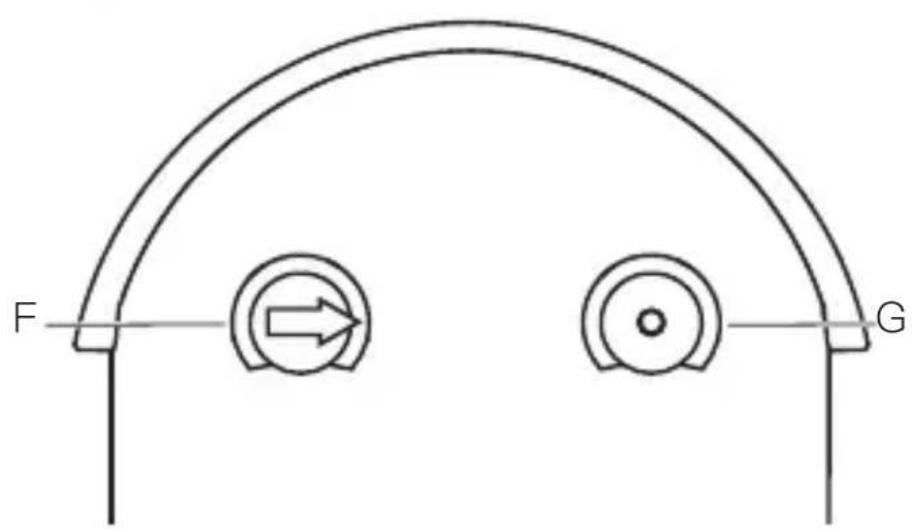

L 30 S 设备概况
3.5
A LED 灯
B 灯罩
C 灯具
D 连接端子
E 传感器元件
3.6
F 时间设置
G 亮度设置

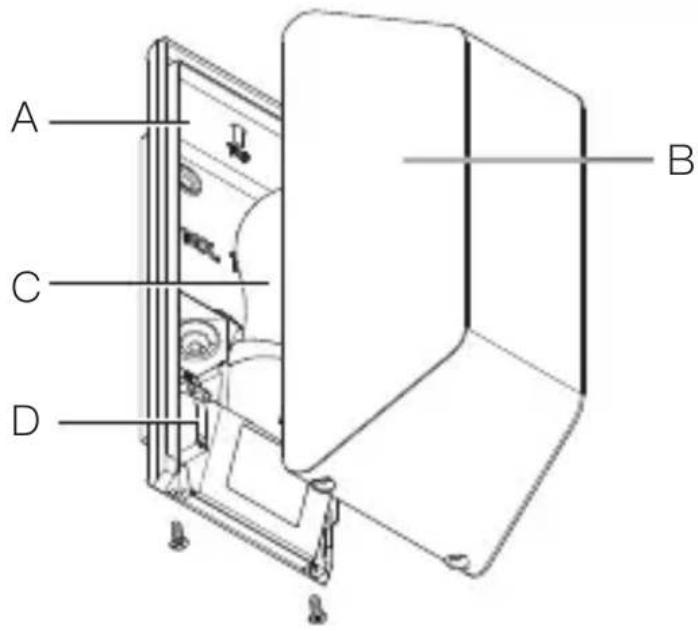

L 30 设备概况
3.7
A LED 灯
B 灯罩
C 灯具
D 连接端子
4. 电气连接
电路图
4.1
电源线由一根 2 芯的电缆组成:
L = 相位（通常是黑色、棕色或灰色）
N = 零线（通常为蓝色）
该设备还可以通电连接到一个电源开关上，前提是该电源开关一直处于接通状态。
提示：
该灯具的灯源可替换。
- 切断电流并断开电源。
- 用试电笔检查是否存在电压。
- 确保电源保持中断状态。
存在财产损失风险！
混淆连接导线可能导致短路。
- 辨别连接导线。
- 正确连接接口导线。
安装准备
- 检查所有构件是否受损。一旦出现损坏，就停止运行设备。
-
选择合适的安装地点。
-
考虑检测范围。
- 考虑移动检测。
- 无振动，平稳。
- 检测区域应没有障碍物。
- 避免存在爆炸危险的区域。
- 避免放在易燃的表面上。
- 切勿近距离 (< 30 cm) 直视光源。
- 与其他 LED 灯至少保持 50 cm 的距离。

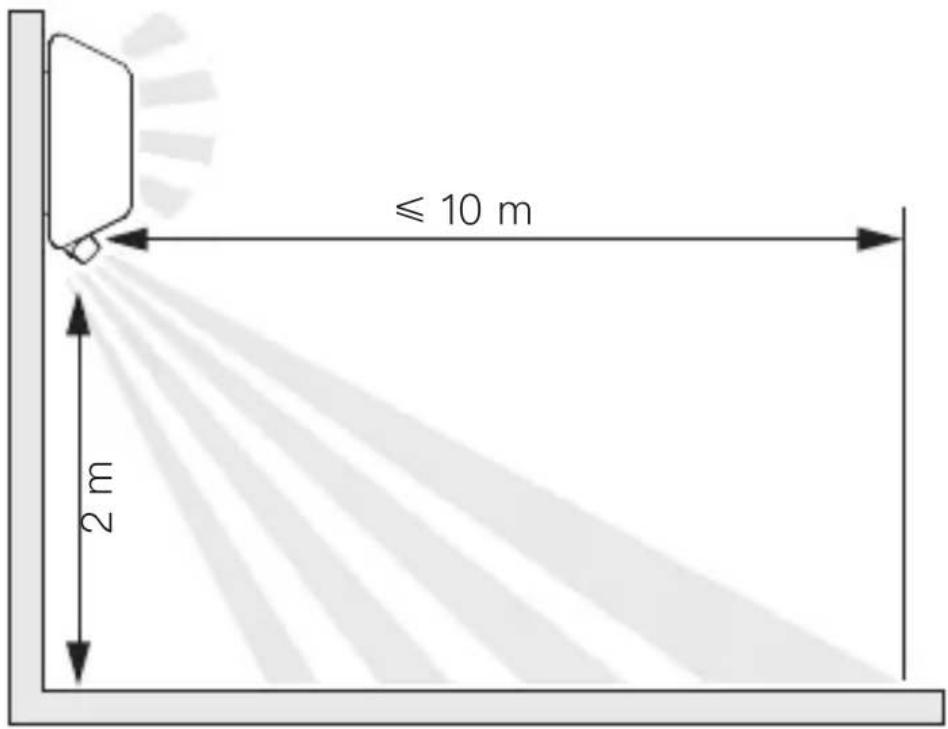

L 30 S 检测范围
5.1

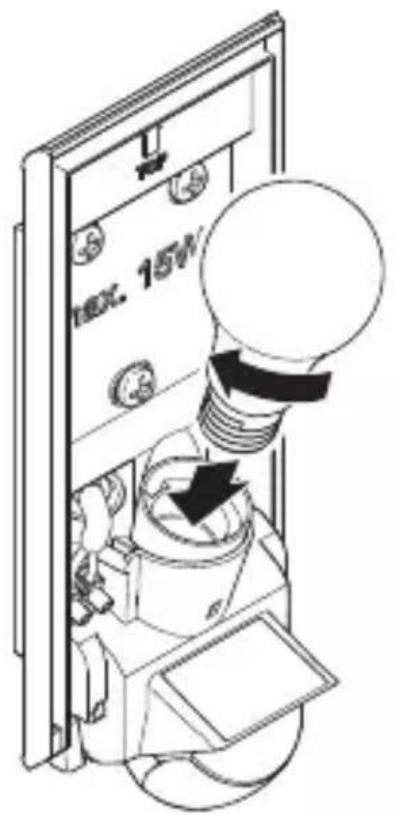

- 钻孔 ( 6 ~mm) ，接着放入膨胀螺丝。
5.6

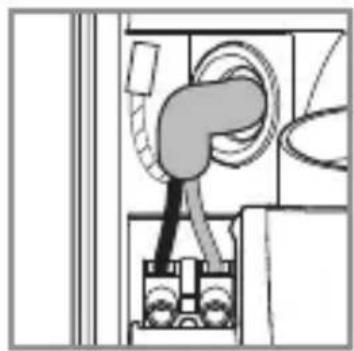

- 刺穿密封塞，将电源引线整个穿过。

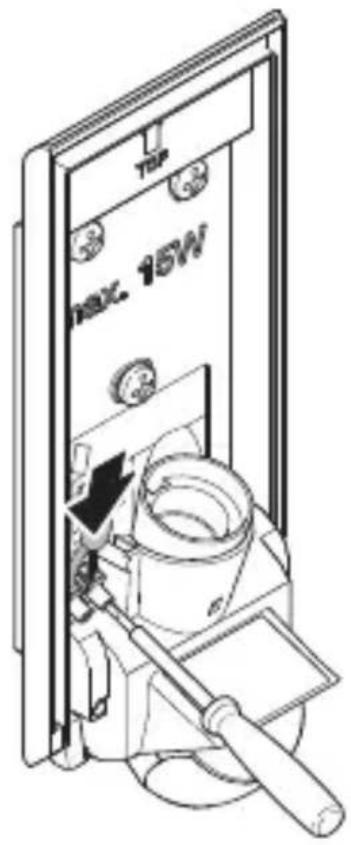

- 用螺栓拧紧无间隔条的暗线安装款壁挂支架。
5.7
- 刺穿密封塞，将电源引线整个穿过。
- 用螺栓拧紧带间隔条的明线安装款壁挂支架。
5.8
- 按照电路图连接电源引线。 → “4. 电气连接”
5.9

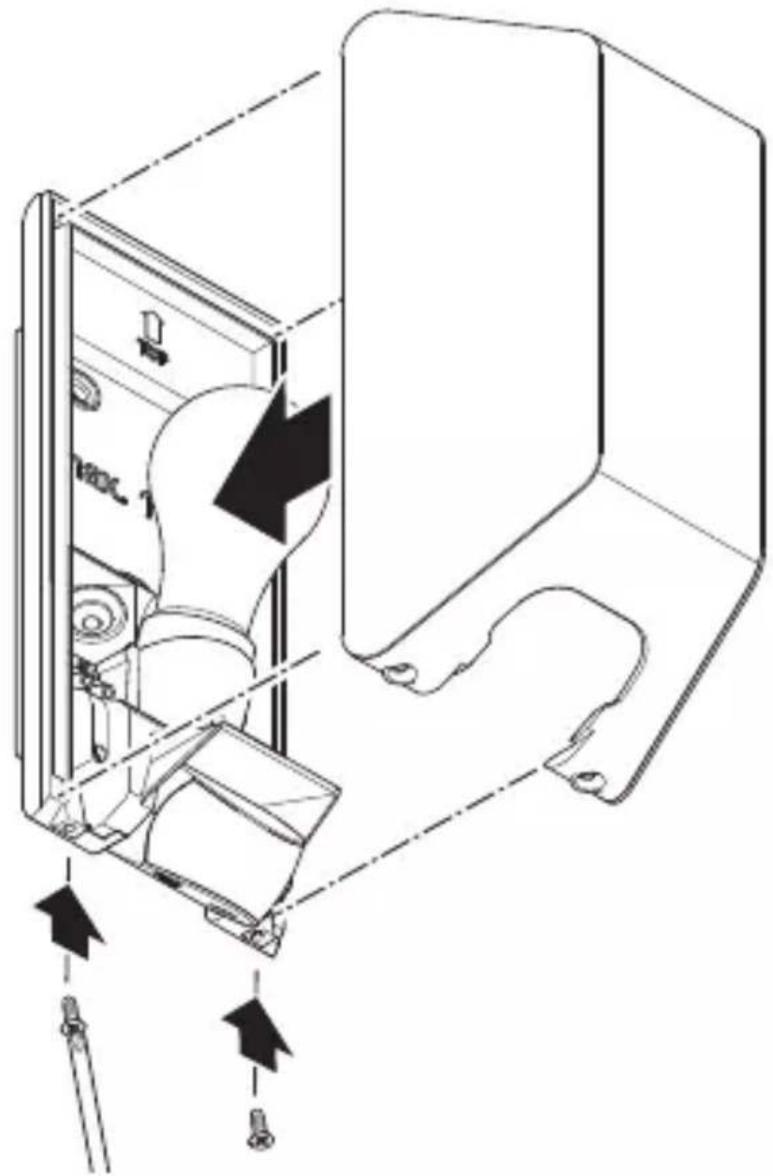

- 安装灯具。
CN
5.10
- 接通电源。
- 设置功能。 → “6. 功能”
6. 功能
L 30 S
6.1
- 进行设置。
出厂设置
- 时间设置：8 秒钟
- 暮光设置：日光模式下为 2,000 Lux

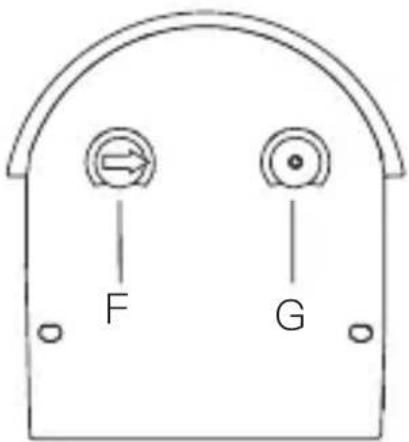

时间设置（F）
可在近 8 秒起至最大 35 分钟的范围内对关闭延迟进行无极设置。每个检测到的移动动作都会再次开启灯光。
注意：每次关闭 LED 灯后，需要等待大约 1 秒钟，才能重新检测动作。之后，这盏 LED 灯具才能在探测到动作时重新开灯。
暮光设置 (G)
响应亮度（暮光）可在大约 2 - 2,000 Lux 范围内无级调节。

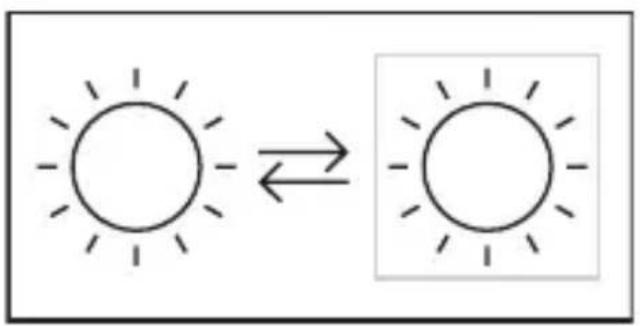

日光模式（与亮度无关）
暮光模式（约 2 Lux）
设置感应范围以及在日光下进行功能测试时调节器须处于。
校准 L 30 S 的检测范围
为了排除接线错误或针对性地监控危险位置，可通过覆盖膜片限定检测区域。将覆盖膜片粘在传感器单元上。
6.2

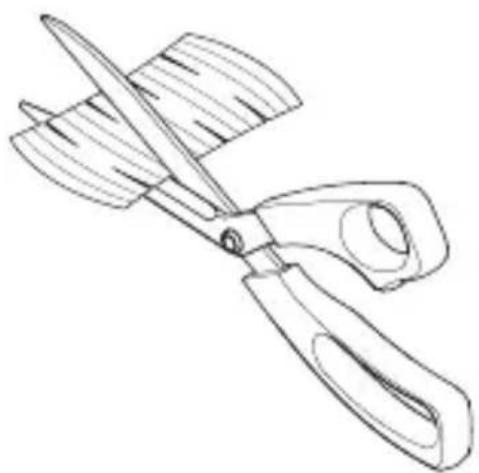

- 如需缩小水平检测范围，请贴上分段覆盖膜。
在调整检测区域和进行功能测试的时候，建议设置成最短时间。
L 30 S 的传感器单元
6.4

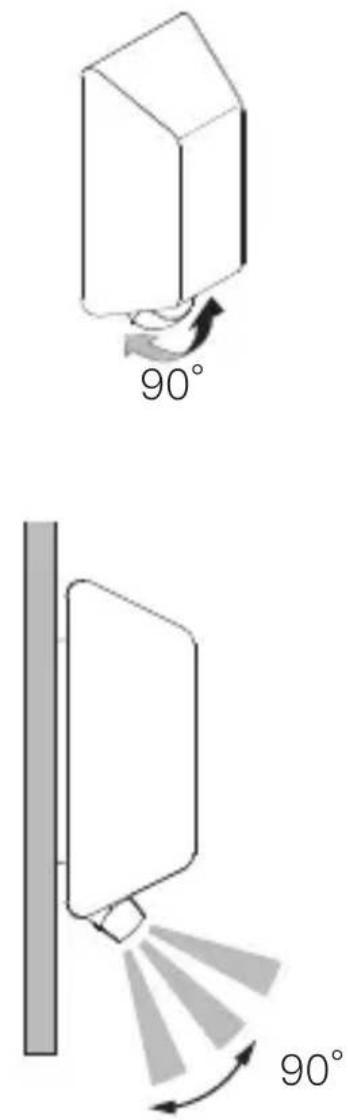

传感器单元在垂直方向上可翻折 90^ 。
7. 清洁与保养
设备免维护。
触电危险！
如果水与带电零部件发生接触可导致电击、烧伤或死亡。
- 仅在干燥状态下清洁设备。
存在财产损失风险！
错误的清洁剂可能造成设备损坏。
- 用略微湿润的抹布清洁设备，不要使用清洁剂。
8. 废弃物处理
必须以环保方式回收再利用
电子设备、电池、配件和包装。
切勿将电子设备和电池与生活垃圾一起丢弃！
仅针对欧盟国家：
根据适用的《欧盟报废电子电气设备指令》以及当地法律的实施细则，必须将报废的电子设备和电池分类收集，并以环保的方式回收。
9. 制造商担保
制造商保修 STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, 德国
该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。
服务：
质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。
3年厂商质保
10. 技术参数
- 尺寸 (高×宽×深): 261 × 122 × 108 mm
- 电源电压：220 - 240 V, 50/60 Hz
- 功率: 最大 15 W / E27
- 安装高度： 最佳安装高度：2m
- 感应角度: L 30 S: 180^
- 传感器的有效距离： L30S: 最大10m
- 亮度设置: L30S:2 - 2,000 Lux
- 时间设置: L 30 S: 8 s - 35 min
- 防护类型： IP 44
- 环境温度: -20^ C 至 +40^ C
- 保护等级： II
- 冲击强度：IK07
11. 故障排除
设备上无电压。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 线路中断。
- 使用试电笔检查电线。
- 电源线路短路。
- 检查接头。
- 电源开关可能已关闭
- 打开电源开关。
设备无法开启。
- 暮光设置选择错误。
- 重新设定暮光设置。
- 电源开关关闭。
- 设定电源开关。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 为最大限度地减少故障，禁止快速动作，或是检测区域过小或不正确。
- 检查感应范围并校准。
设备无法关闭。
- 感应范围内出现持续移动。
- 检查感应范围。
- 必要时限制或更改感应范围。
意外接通设备。
- 设备安装不牢固，导致其会移动。
- 牢固安装设备。
- 虽然发生了动作，但是监视器无法识别
(墙后面的动作，灯泡附近的小物体动作等等)。
- 检查范围
- 必要时限制或更改感应范围。
