BEDIENUNGSANLEITUNG L 30 S STEINEL

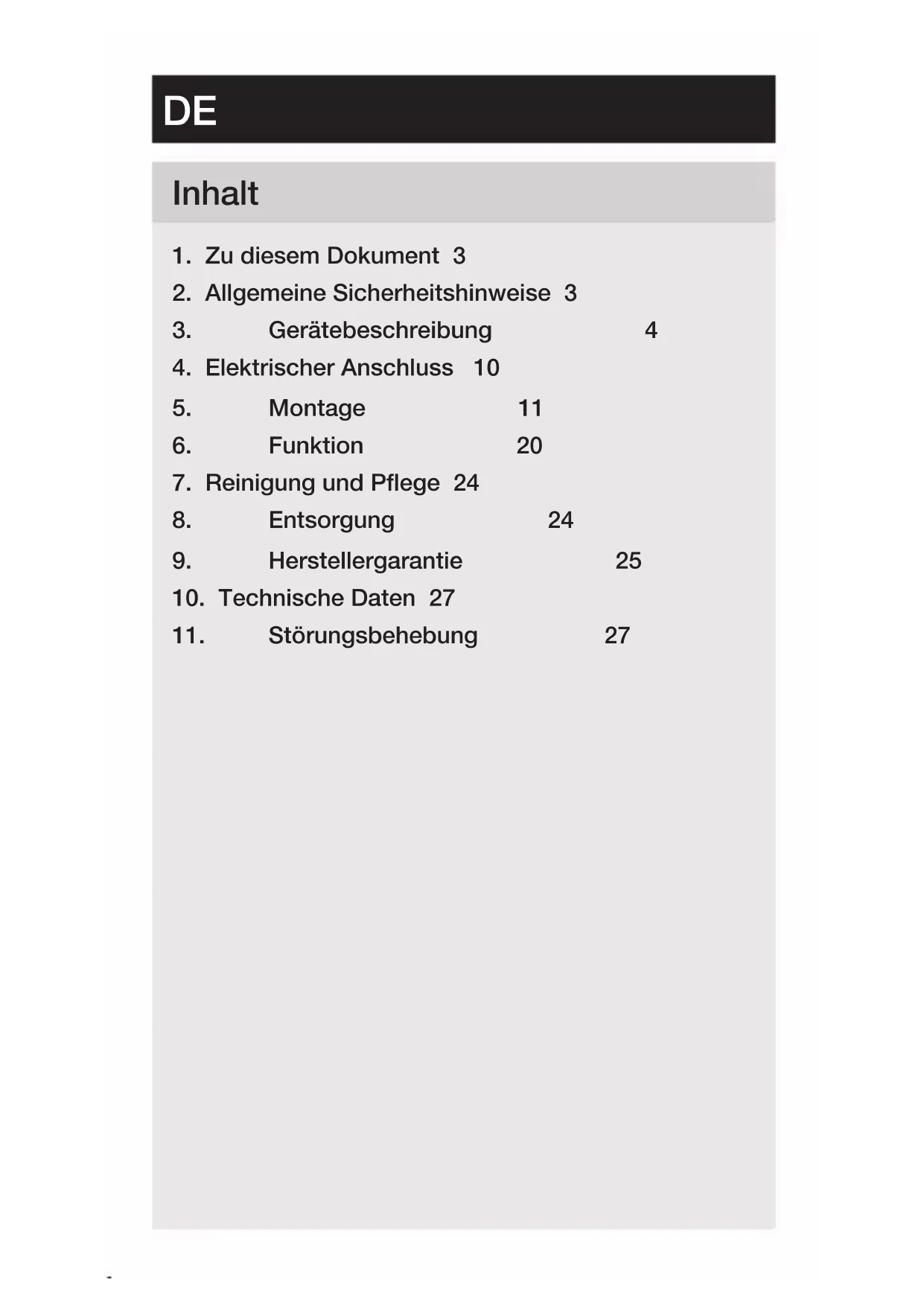

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 10
5. Montage 11
6. Funktion 20
7. Reinigung und Pflege 24
8. Entsorgung 24
9. Herstellergarantie 25
10. Technische Daten 27
11. Störungsbehebung 27

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

- Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

- Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).

– Nur Original-Ersatzteile verwenden.
- Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch L 30 S

- LED - Leuchte mit Infrarot - Bewegungssensor.

– Wandmontage im Außenbereich.

– Nicht geeignet für den Anschluss an einen Dimmer.

Funktionsprinzip

- Der Infrarot - Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z. B. Menschen, Tieren). Die Wärmestrahlung wird elektronisch umgesetzt und schaltet den LED - Leuchte automatisch ein.

– Die sicherste Bewegungserfassung erfolgt bei Montage des Geräts seitlich zur Gehrichtung.

– Die Reichweite der Bewegungserfassung ist eingeschränkt, wenn direkt auf das Gerät zugegangen wird.

– Durch Hindernisse (z. B. Bäume, Mauern oder Glas-scheiben) kann die Bewegungserfassung eingeschränkt werden oder nicht möglich sein.

- Plötzliche Temperaturschwankungen durch Wettereinflüsse werden nicht von Wärmequellen unterschieden.

Bestimmungsgemäßer Gebrauch L 30

- LED - Leuchte.

– Wandmontage im Außenbereich.

– Nicht geeignet für den Anschluss an einen Dimmer.

Lieferumfang L 30 S

3.1

• 1 LED - Leuchte mit Infrarot-Bewegungssensor
• 3 Schrauben
• 3 Dübel
• 3 Abstandshalter
• 1 Abdeckfolie
• 1 Sicherheitsdatenblatt
• 1 Quick - Start

Das Leuchtmittel ist nicht im Lieferumfang enthalten.

Lieferumfang L 30

3.2

• 1 LED - Leuchte
• 3 Schrauben
• 3 Dübel
• 3 Abstandshalter
• 1 Abdeckfolie
• 1 Sicherheitsdatenblatt
• 1 Quick - Start

Das Leuchtmittel ist nicht im Lieferumfang enthalten.

Produktmaße L 30 S

3.3

122 mm 108 mm 261 mm

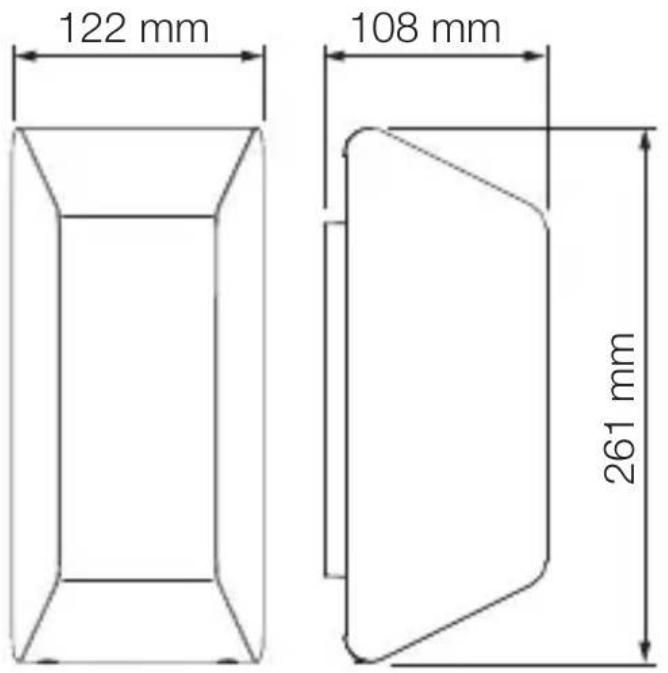

Produktmaße L 30

3.4

122 mm 108 mm 261 mm

Geräteübersicht L 30 S

3.5

A B C D E

A LED - Leuchte
B Leuchtenabdeckung
C Leuchtmittel
D Anschlussklemme
E Sensoreinheit

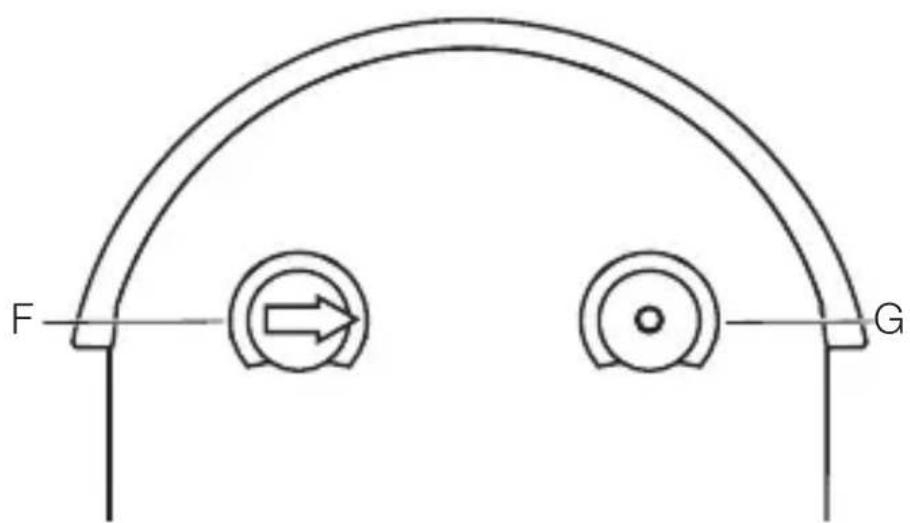

3.6

F G

F Zeiteinstellung
G Dämmerungseinstellung

Geräteübersicht L 30

3.7

A B C D

A LED - Leuchte
B Leuchtenabdeckung
C Leuchtmittel
D Anschlussklemme

4. Elektrischer Anschluss

Schaltplan

4.1

I O

L N L N

Die Netzzuleitung besteht aus einem 2 - adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Hinweis:

Die Lichtquelle dieser Leuchte ist austauschbar.

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Gerät nicht in Betrieb nehmen.
  • Geeigneten Montageort auswählen.

• Unter Berücksichtigung der Reichweite.

• Unter Berücksichtigung der Bewegungserfassung.
  – Erschütterungsfrei.
  – Erfassungsbereich frei von Hinder nissen.
  – Nicht in explosionsgefährdeten Bereichen.
  – Nicht auf leicht entflammbaren Oberflächen.
• Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm).
• Mindestens 50 cm von anderen LED - Leuchten entfernt.

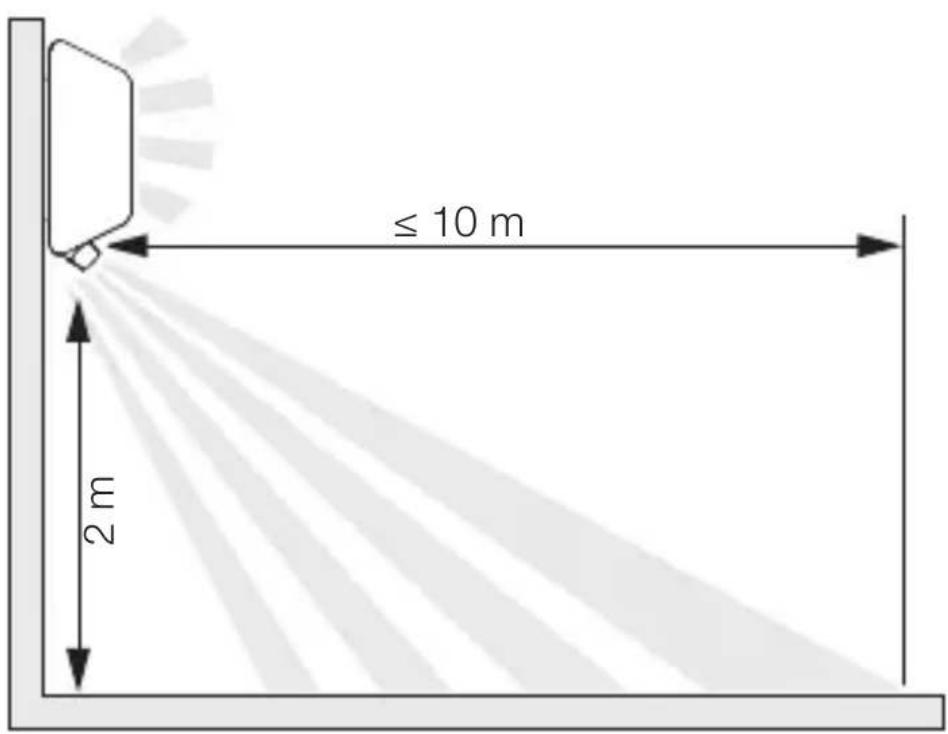

Reichweite L 30 S

5.1

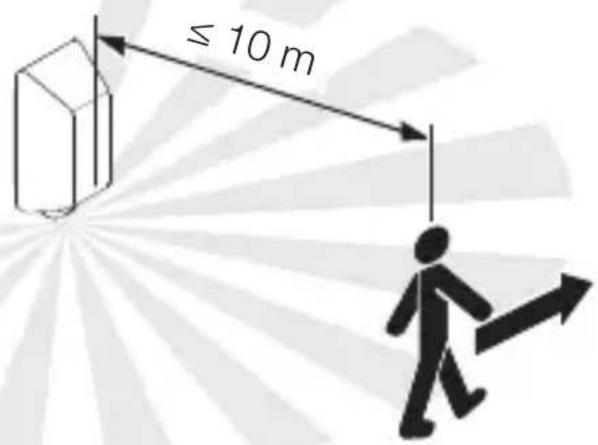

Bewegungserfassung seitlich zur Gehrichtung L 30 S

5.2

≤ 10 m

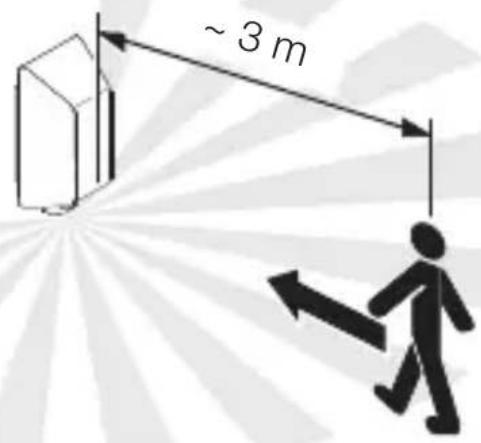

Bewegungserfassung in Gehrichtung L 30 S

5.3

~ 3 m

Montageschritte

5.4

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
  • Bohrlöcher anzeichnen.

5.5

- Löcher bohren (∅ 6 mm) und Dübel einsetzen.

5.6

• Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.

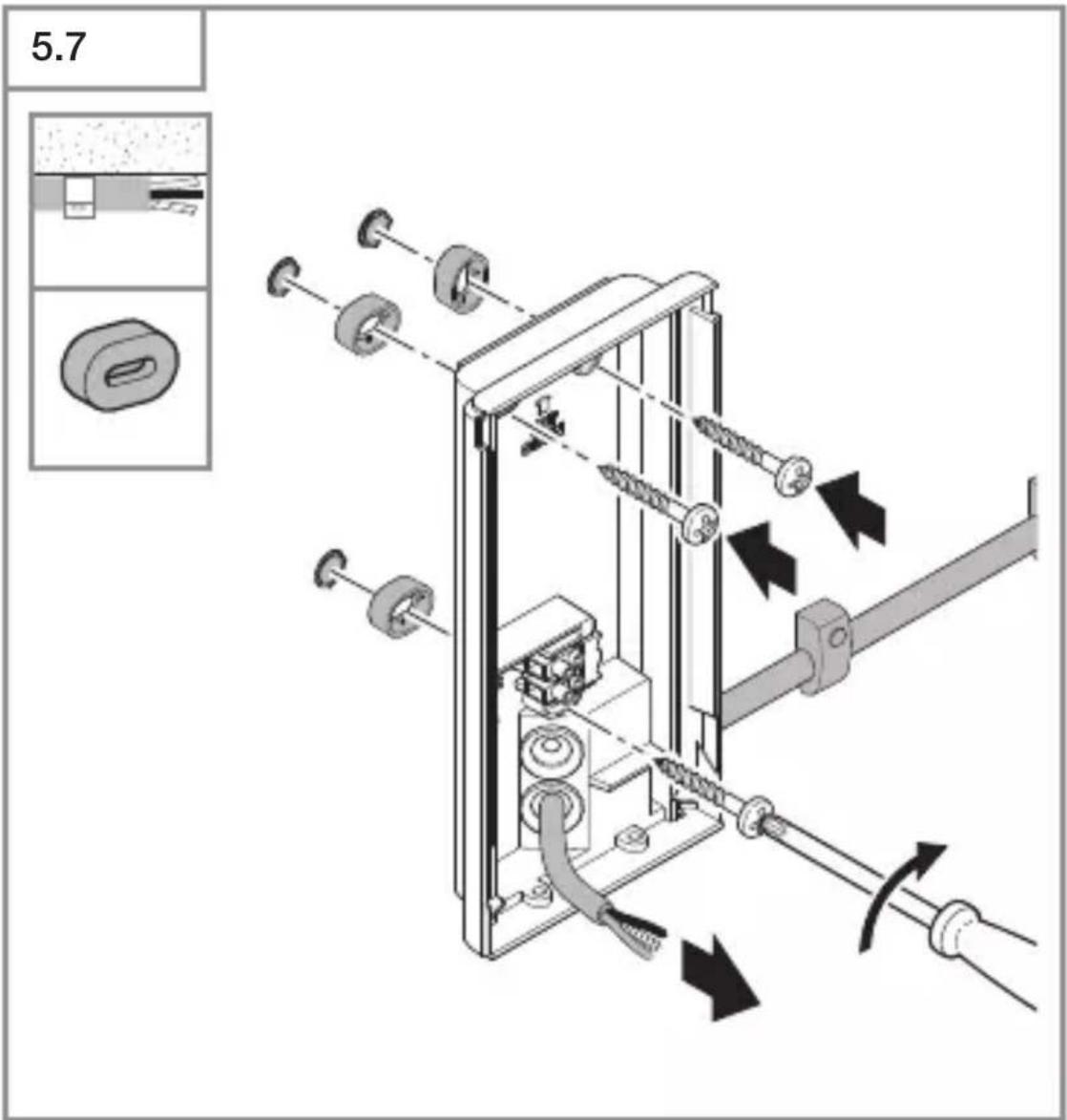

5.7

• Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.

5.8

TV MAX. 15W

- Netzzuleitung laut Schaltplan anschließen. →„4. Elektrischer Anschluss“

5.9

15% TAX. 15%

• Leuchtmittel einsetzen.

5.10

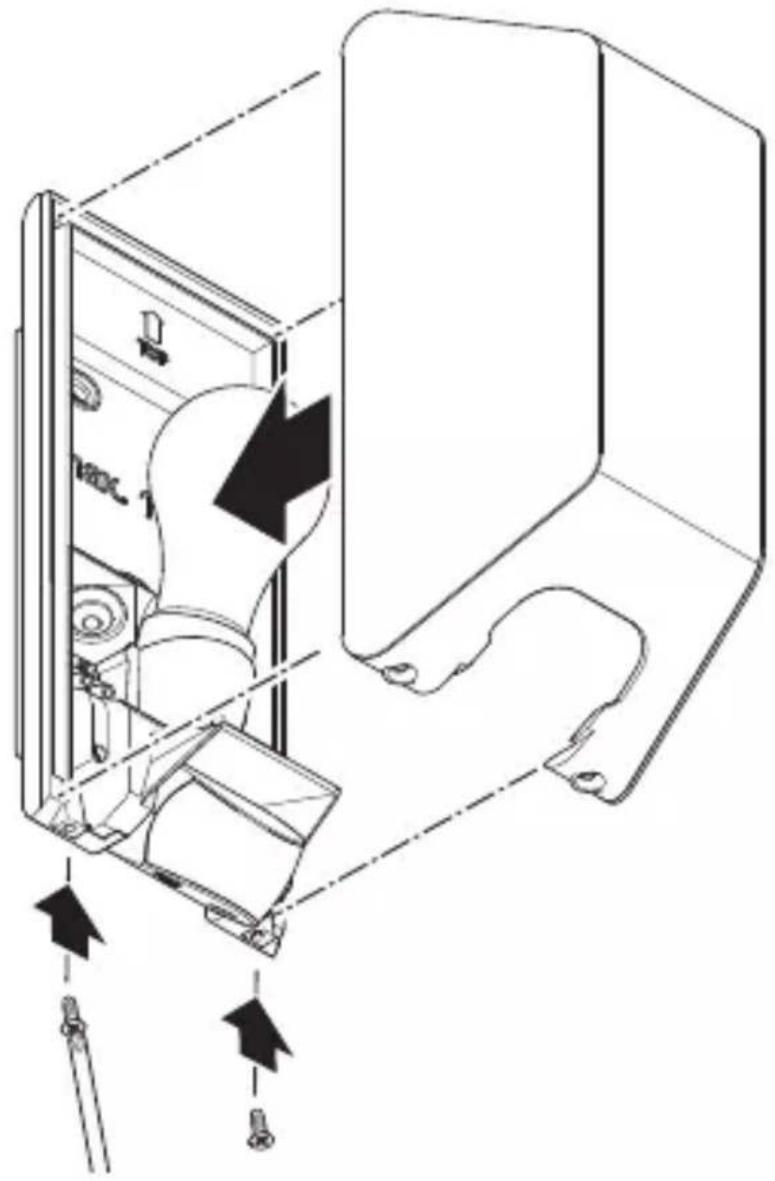

• Leuchtenabdeckung aufsetzen.
- Sicherungsschrauben einschrauben.

5.11

I O

• Stromversorgung einschalten.
- Funktionen einstellen.
→„6. Funktion“

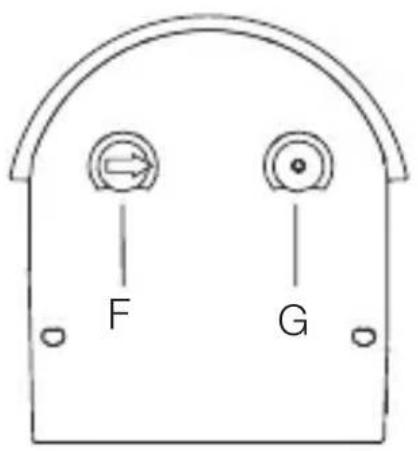

6. Funktion

L 30 S

6.1

F G

- Einstellungen vornehmen.

Werkseinstellungen

– Zeiteinstellung: 8 Sekunden
- Dämmerungseinstellung: Tageslichtbetrieb 2.000 Lux

Zeiteinstellung (F)

Die Ausschaltverzögerung kann stufenlos von ca. 8 Sekunden bis max. 35 Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein.

Hinweis: Nach jedem Ab schalten der LED - Leuchte ist für eine Dauer von ca. 1 Sekunde keine erneute Bewe gungserfassung möglich. Anschließend kann die LED - Leuchte bei Bewegung wieder Licht schalten.

Dämmerungseinstellung (G)

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2 –2.000 Lux eingestellt werden.

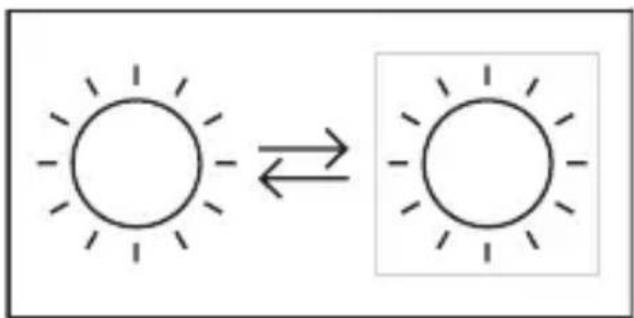

-☀= Tageslichtbetrieb (helligkeitsunabhängig)
-©= Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Justierung des Erfassungsbereiches L 30 S

Um Fehlschaltungen auszuschließen oder Gefahrenstellen gezielt zu überwachen, kann der Erfassungsbereich mit Abdeckfolie eingeschränkt werden. Die Abdeckfolie wird auf die Sensoreinheit aufgeklebt.

6.2

- Zum Einschränken des horizontalen Erfassungs-bereiches die Abdeckfoliensegmente aufkleben.

Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

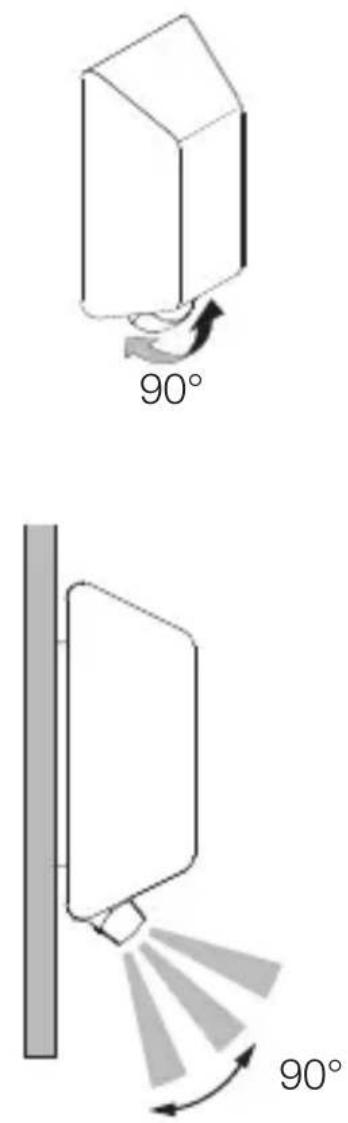

Sensoreinheit L 30 S

6.4

Sensoreinheit vertikal um 90° kippbar.

7. Reinigung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

8. Entsorgung

Elektrogeräte, Batterien, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte und Batterien nicht in den Hausmüll!

Nur für EU - Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro - und Elektronik - Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH,

Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transport-risiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

10. Technische Daten

• Abmessungen (H × B× T): 261 × 122 × 108 mm
• Netzspannung: 220–240 V, 50/60 Hz
  – Leistung: max. 15 W / E27
• Montagehöhe: Optimale Montagehöhe: 2 m
  – Erfassungswinkel: L 30 S:180°
  – Reichweite des Sensors: L 30 S: max. 10 m
• Dämmerungseinstellung: L 30 S: 2 - 2.000 Lux
  – Zeiteinstellung: L 30 S: 8 s – 35 min
• Schutzart: IP 44
• Umgebungstemperatur: - 20 °C bis +40 °C
• Schutzklasse: //
  – Schlagfestigkeit: IK 07

11. Störungsbehebung

Gerät ohne Spannung.

– Sicherung nicht eingeschaltet oder defekt.
- Sicherung einschalten.
• Defekte Sicherung austauschen.
– Leitung unterbrochen.
- Leitung mit Spannungsprüfer überprüfen.
– Kurzschluss in der Netzzuleitung.
- Anschlüsse überprüfen.
– Eventuell vorhandener Netzschalter aus.
- Netzschalter einschalten.

Gerät schaltet nicht ein.

– Dämmerungseinstellung falsch gewählt.
- Dämmerungseinstellung neu einstellen.
- Netzschalter AUS.
- Netzschalter einstellen.
– Sicherung nicht eingeschaltet oder defekt.
- Sicherung einschalten.
• Defekte Sicherung austauschen.

- Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

- Erfassungsbereich kontrollieren und justieren.

Gerät schaltet nicht aus.

– Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerät schaltet unerwünscht ein.

– Gerät nicht bewegungssicher montiert.

- Gerät fest montieren.

– Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).

• Bereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.
