2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs! Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.

• Följ säkerhetsanvisningarna.

• Förvara den tillgängligt. – Hantering av elektrisk ström kan leda till farliga situa- tioner. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden. – Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal. – Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH:SEV 1000). – Använd endast originalreservdelar. – Reparationer får endast genomföras av professionella företag.– 191 – Innehåll

Ändamålsenlig användning L 30 S – LED - armatur med infraröd rörelsesensor – Väggmontage utomhus. – Bör inte anslutas till en dimmer. Funktionsprincip – IR-sensorn uppfattar värmestrålningen från kroppar i rörelse (t.ex. människor, djur). Värmestrålningen omvandlas elektroniskt och tänder LED - armaturen automatiskt. – Den säkraste rörelseregistreringen sker om armaturen monteras sidledes mot gåriktningen. – Rörelseregistreringens räckvidd är begränsad om du går direkt mot armaturen. – P.g.a. hinder (t.ex. träd, murar eller glasrutor) kan rörel- seregistreringen inskränkas eller inte vara möjlig. – Plötsliga temperaturförändringar genom vädrets inver- kan kan inte åtskiljas från värmekällor. Ändamålsenlig användning L 30 – LED - armatur. – Väggmontage utomhus. – Bör inte anslutas till en dimmer.– 192 – Innehåll Innehåll L 30 S

– 1 LED - armatur med infraröd rörelsesensor – 3 skruvar – 3 pluggar – 3 distanshållare – 1 täckckfolie – 1 säkerhetsdatablad – 1 quick - start Ljuskällan ingår inte i leveransen.– 193 – Innehåll

– 1 LED - armatur – 3 skruvar – 3 pluggar – 3 distanshållare – 1 täckckfolie – 1 säkerhetsdatablad – 1 quick - start Ljuskällan ingår inte i leveransen.– 194 – Innehåll Produktmått L 30 S

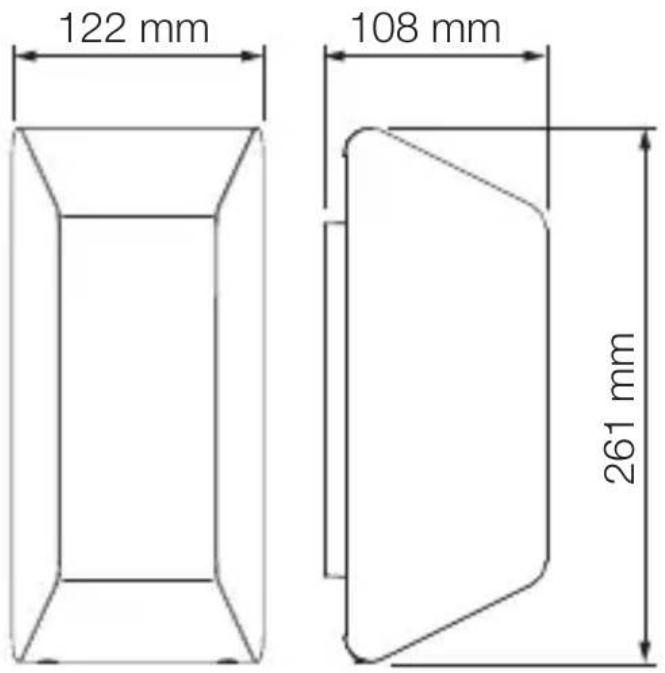

122mm 108mm 261mm– 195 – Innehåll

A LED - armatur B Täckskal till armaturen C Ljuskälla D Anslutningsplint E Sensorenhet

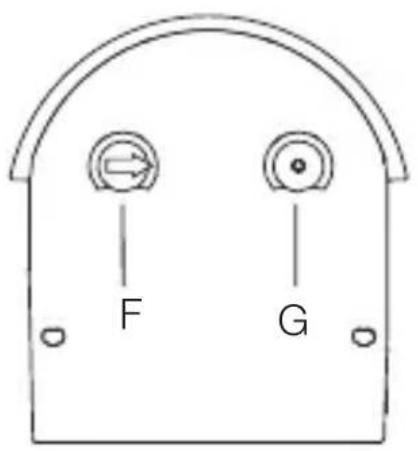

F Efterlystid G Skymningsinställning– 196 – Innehåll Översikt L 30

A LED - armatur B Täckskal till armaturen C Ljuskälla D Anslutningsplint– 197 – Innehåll

Nätledningen består av en 2 - ledarkabel: L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad. Anmärkning: Ljuskällan till denna armatur kan bytas ut.– 198 – Innehåll

Fara p.g.a. elektrisk ström! Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.

• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.

• Se till att spänningen inte kan slås till igen. Risk för materiella skador! En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.

• Sammankoppla anslutningsledningarna korrekt. Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är armaturen skadad får den inte tas i bruk.

• Välj en lämplig monteringsplats. – Med hänsyn till räckvidden. – Med hänsyn till rörelsedetekteringen. – Vibrationsfritt. – Bevakningsområde utan hinder. – Inte i explosionsfarliga miljöer. – Inte på lättantändliga underlag. – Se inte in i ljuskällan på nära håll (<30cm). – Avstånd minst 50 cm från andra LED - armaturer.– 199 – Innehåll

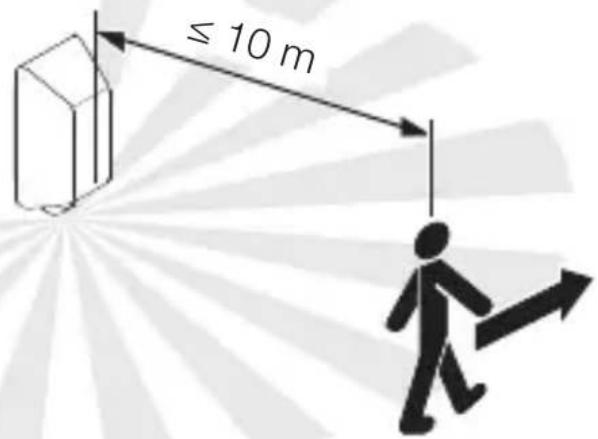

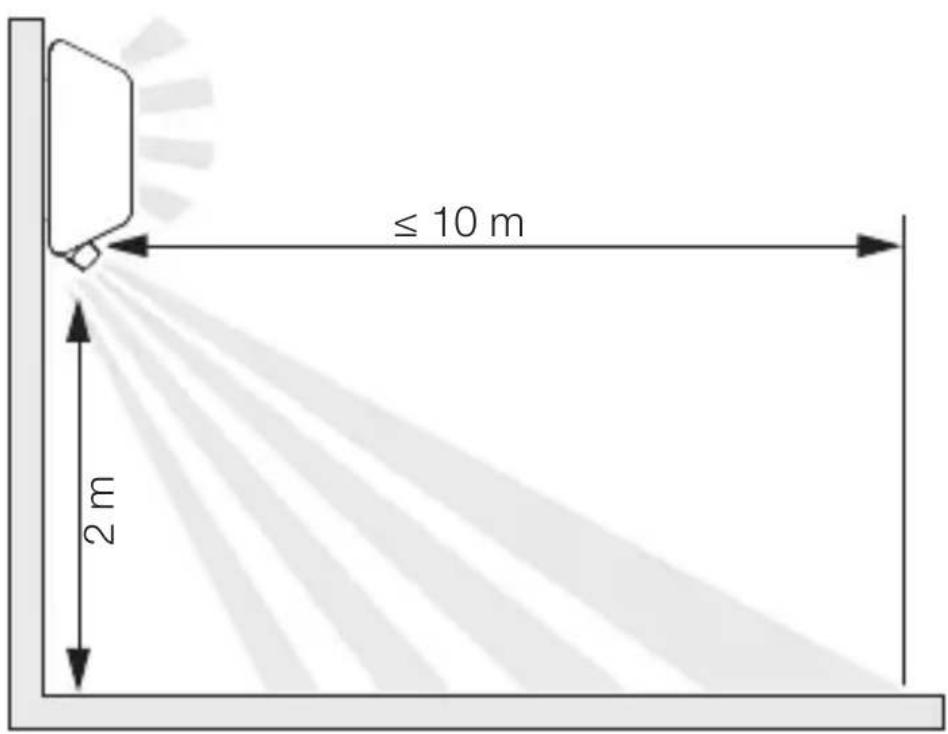

Rörelseregistrering sidledes mot gåriktningen L 30 S

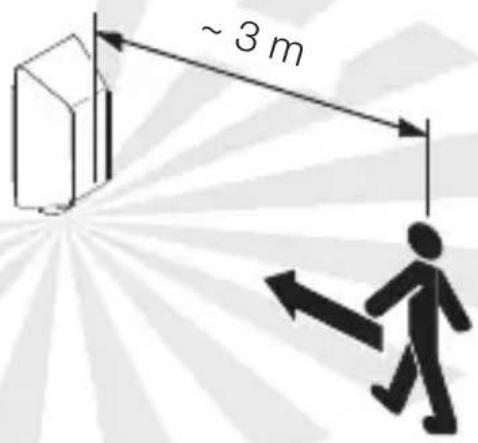

≤10m– 200 – Innehåll Rörelseregistrering i gåriktning L 30 S

• Kontrollera att spänningen är frånslagen.

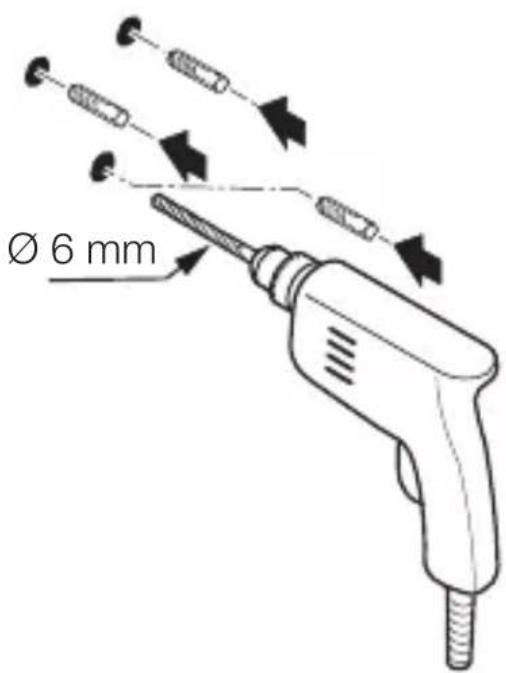

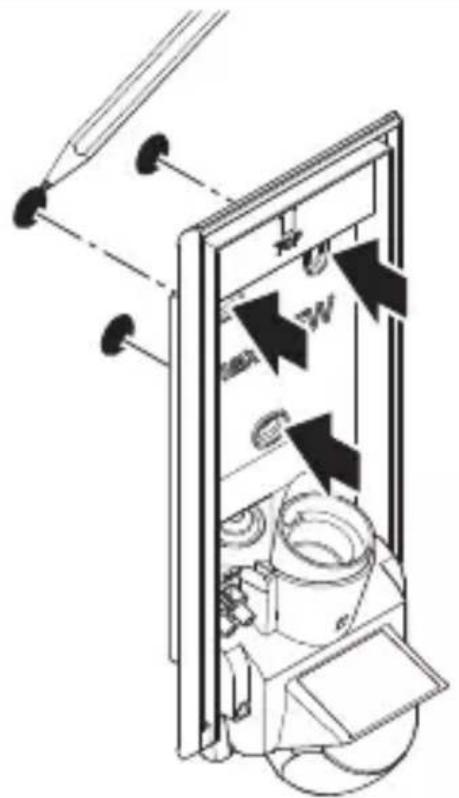

• Borra hål (Ø 6 mm) och sätt i pluggar.– 202 – Innehåll

• Skruva fast väggfästet utan avståndshållare vid infälld nätkabel.

• Tryck igenom packningen för nätkabeln.

• Skruva fast väggfästet med avståndshållare vid utanpå- liggande nätkabel.– 203 – Innehåll

• Anslut nätkabeln enligt kopplingsschemat. % ”4. Elektrisk anslutning”– 204 – Innehåll

• Sätt i ljuskällan.– 205 – Innehåll

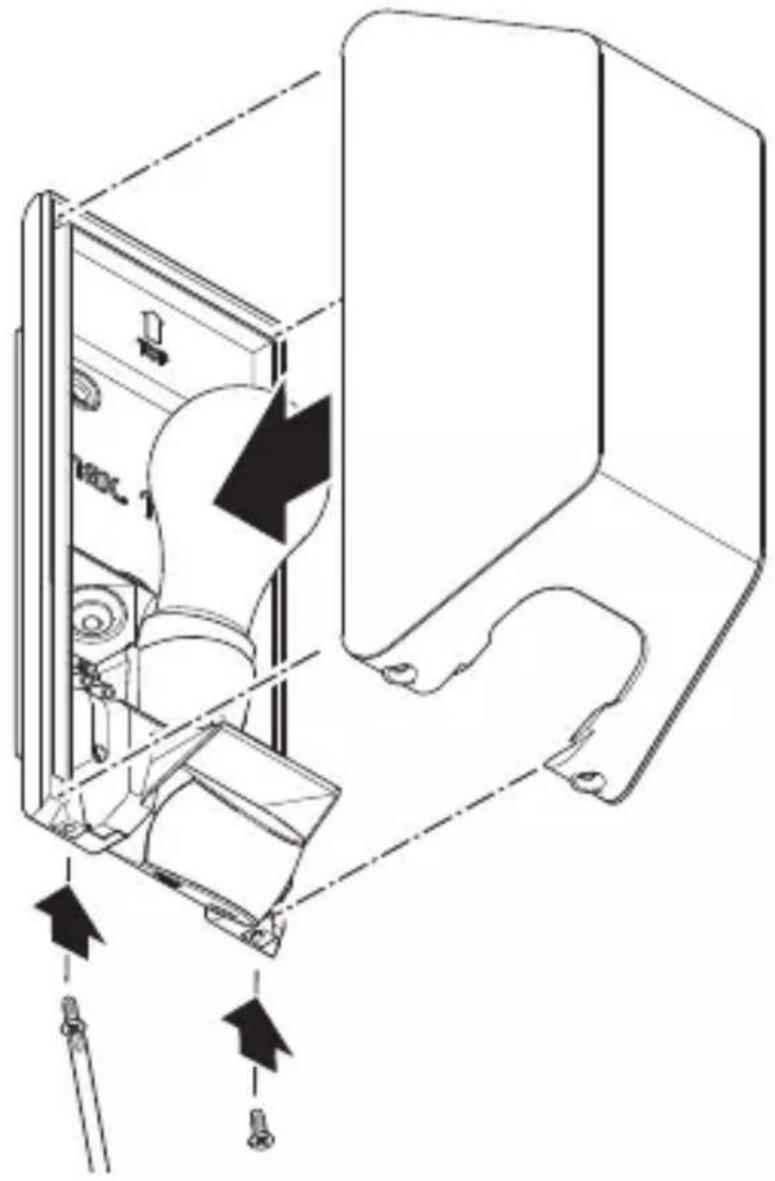

• Sätt på armaturens kupa.

• Slå till spänningen.

• Ställ in funktionerna. % ”6. Funktion”– 206 – Innehåll

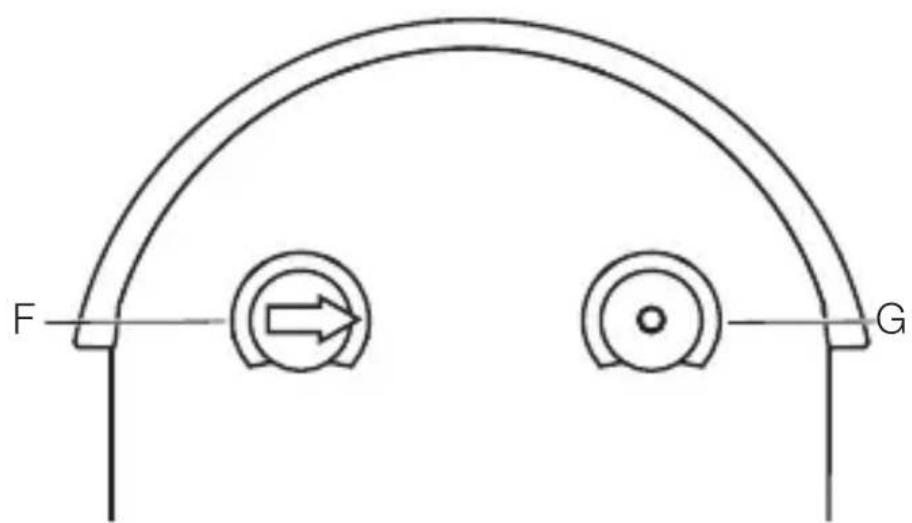

• Företa inställningarna. Fabriksinställningar – Efterlystid: 8 sekunder – Skymningsnivå: dagsljusdrift 2.000lux Efterlystid (F) Inkopplingsfördröjningen kan steglöst ställas in från ca 8 sekunder till max.35minuter. Varje uppfattad rörelse tänder ljuset på nytt. Information: Varje gång som LED - armaturen har släckts avbryts rörelsebevakningen i ca 1 sekund. Därefter kan LED - armaturen tändas igen vid rörelse.– 207 – Innehåll

Skymningsinställning (G) Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 – 2.000lux – = Dagsljusdrift (oberoende av omgivningsljuset) – = Skymningsdrift (ca2lux) För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på . Justering av bevakningsområdet L 30 S För att utesluta felkopplingar eller för att övervaka utsatta ställen målinriktat, kan bevakningsområdet begränsas med täckfolie. Täckfolien klistras fast på sensorenheten.

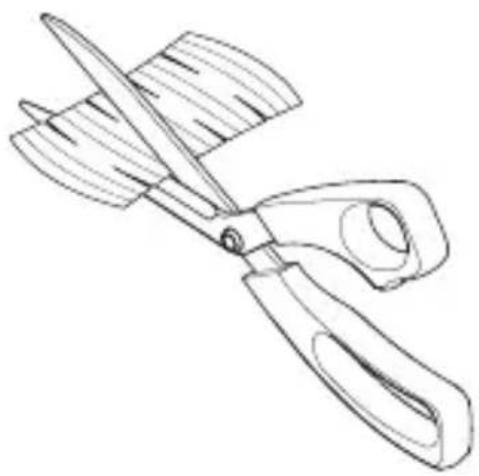

• Klipp till täckfoliesegmenten.– 208 – Innehåll

• Klistra på täckfoliesegmenten för att begränsa det horisontella bevakningsområdet. För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.– 209 – Innehåll

90° 90° Sensorenheten kan tippas 90° vertikalt.– 210 – Innehåll

7. Rengöring och skötsel

Apparaten är underhållsfri. Fara p.g.a. elektrisk ström! Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

• Rengör bara apparaten när den är torr. Risk för materiella skador! Felaktiga rengöringsmedel kan orsaka skador på apparaten.

• Rengör den med en lätt fuktad trasa utan rengörings- medel.

Elapparater, batterier, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater och batterier i hushållssoporna! Gäller endast EU - länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater och batte- rier samlas och lämnas in till miljövänlig återvinning.– 211 – Innehåll

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz,Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsan- språk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående med- delas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professio- nal-produkterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervär- dig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna. Garantirättigheter, kostnadsfrihet De tjänster som beskrivs här gäller utöver de lagliga garan- tianspråken – inklusive särskilda skyddsbestämmelser för konsumenterna – och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt. Undantaget från garantin Uttryckligen undantagna från denna garanti är alla utbytba- ra ljuskällor. Därutöver bortfaller garantin: – vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STE- INEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, – vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,– 212 –Innehåll – om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar, – om underhåll och skötsel av produkten inte motsvarat bruksanvisningen, – om montering och installation inte utförts enligt installa-tionsbestämmelserna från STEINEL, – vid transportskador eller -förluster.Tysk lags giltighetTysk lagstiftning gäller och undantaget är överenskommel-sen med Förenta Nationerna om avtal för den internationel-la varuhandeln (CISG).Göra gällandeOm du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekom-menderar vi att du sparar kvittot väl tills garantitiden har gått ut.

– Mått (H×B× D): 261×122×108mm – Spänning: 220 – 240V, 50/60Hz – Eekt: max. 15W/E27 – Montagehöjd: optimal montagehöjd: 2m – Bevakningsvinkel: L 30 S:180° – Sensorns räckvidd: L 30 S: max. 10 m – Skymningsinställning: L 30 S: 2 – 2.000lux – Efterlystid: L 30 S: 8sek – 35min – Skyddsklass: IP44 – Omgivningstemperatur: - 20°C till +40°C – Isolationsklass: II – Slagfasthet: IK 07 TILLVERKAR

GARANTI TILLVERKAR ÅRS GARANTI TILLVERKAR ÅRS GARANTI– 213 – Innehåll

11. Åtgärdande av störningar

Apparaten utan spänning – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Slå till strömbrytaren. Armaturen tänds inte. – Felaktig skymningsinställning.

• Ställ in skymningsinställningen på nytt. – Nätströmbrytare FRÅN.

• Ställ in nätströmbrytaren. – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Byt ut den defekta säkringen. – Snabba rörelser undertrycks för att minimera feltändning- ar eller bevakningsområdet är för litet eller felaktigt inställt.

• Kontrollera och justera bevakningsområdet. Armaturen släcks inte. – Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

• Begränsa eller förändra bevakningsområdet vid behov. Apparaten sätts på oönskat. – Armaturen inte korrekt monterad.

• Montera armaturen korrekt. – Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

• Kontrollera området.

• Begränsa eller förändra bevakningsområdet vid behov.Indhold

• Kontrollér overvågningsområdet.
