MANUAL DE UTILIZADOR L 30 S STEINEL

1. Sobre este documento 164
2. Instruções de segurança gerais 164
3. Descrição do aparelho 165
4. Ligação elétrica 171
5. Montagem 172
6. Funcionamento 181
7. Limpeza e conservação 185
8. Reciclagem 185
9. Garantia do fabricante 186
10. Dados técnicos 187
11. Eliminação de avarias 187

1. Sobre este documento

– Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
- Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Aviso de perigo originado por água!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

- Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.

– É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
- Utilize somente peças de reposição originais.
- Reparações só são permitidas se forem realizadas por empresas especializadas.

3. Descrição do aparelho

Utilização prevista L 30 S

• Armadura LED com detetor de movimento de infravermelhos.
• Montagem em parede no exterior.
  – Não apropriado para ser ligado a reguladores de luz.

• O sensor de raios infravermelhos deteta a radiação térmica proveniente de corpos em movimento (por ex., pessoas, animais). A radiação térmica é convertida por meio de um sistema eletrónico, ligando a armadura LED automaticamente.
• A detecção mais segura de movimento fica salva guardada se o aparelho for montado lateralmente ao sentido de aproximação.
• A deteção de movimento será limitada se alguém se aproximar diretamente do aparelho.
• Os obstáculos (por ex., árvores, muros ou vidros) podem limitar ou até impossibilitar a deteção de movimento.
• As oscilações repentinas da temperatura provocadas por condicionantes meteorológicas não são distinguíveis de fontes térmicas.

Utilização prevista L 30

• Armadura LED.
• Montagem em parede no exterior.
  – Não apropriado para ser ligado a reguladores de luz.

Itens fornecidos L 30 S

3.1

• 1 armadura LED com detetor de movimento de infra-vermelhos
• 3 parafusos
• 3 buchas
• 3 espaçadores
• 1 película de cobertura
• 1 ficha de dados de segurança
• 1 guia rápido

Lâmpada não incluída no fornecimento.

Itens fornecidos L 30

3.2

Lâmpada não incluída no fornecimento.

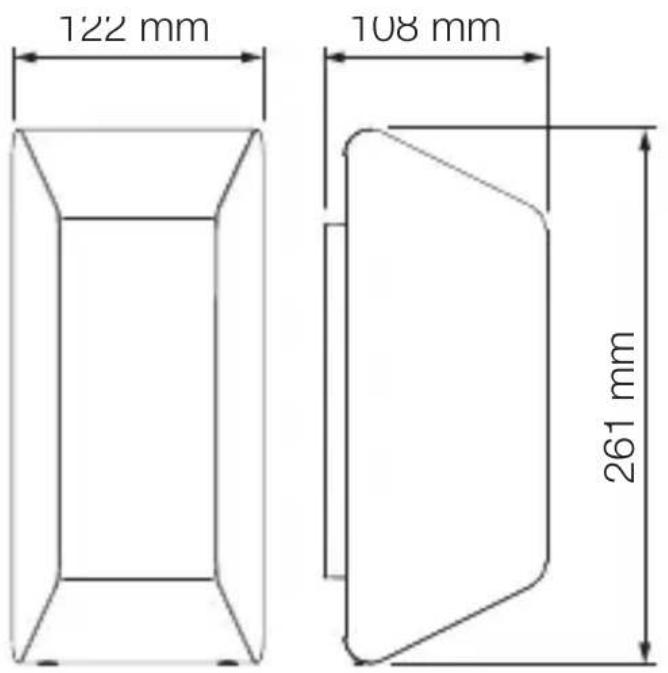

Dimensões do produto L 30 S

3.3

122 mm 108 mm 261 mm

Dimensões do produto L 30

3.4

122 mm 108 mm 261 mm

Vista geral do aparelho L 30 S

3.5

A B C D E

PT

A Armadura LED
B Cobertura da armadura
C Lâmpadas
D Barra de junção
E Unidade de detetores

3.6

F G

F Ajuste do tempo
G Regulação crepuscular

Vista geral do aparelho L 30

3.7

A B C D

A Armadura LED
B Cobertura da armadura
C Lâmpadas
D Barra de junção

4. Ligação elétrica

Esquema de circuitos elétricos

4.1

I O

L N L N

O cabo de alimentação elétrica é constituído por um cabo de 2 condutores:

L = fase (geralmente preto, castanho ou cinzento)

N = neutro (geralmente azul)

O aparelho também pode ser ligado a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

Nota:

A fonte de luz desta armadura pode ser substituída.

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca - polos.
• Assegure - se de que a alimentação de tensão permanece interrompida.

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto - circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

• Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o aparelho em funcionamento.
• Procure um local de montagem adequado.

- Tenha o alcance em conta.

- Tenha a deteção de movimentos em conta.

- À prova de trepidações.

- Área de deteção livre de quaisquer obstáculos.

– Não em áreas potencialmente explosivas.

– Não em cima de superfícies facilmente inflamáveis.

– Não olhe para a fonte de luz a distâncias curtas (< 30 cm).

– Distância mínima de 50 cm de outras armaduras.

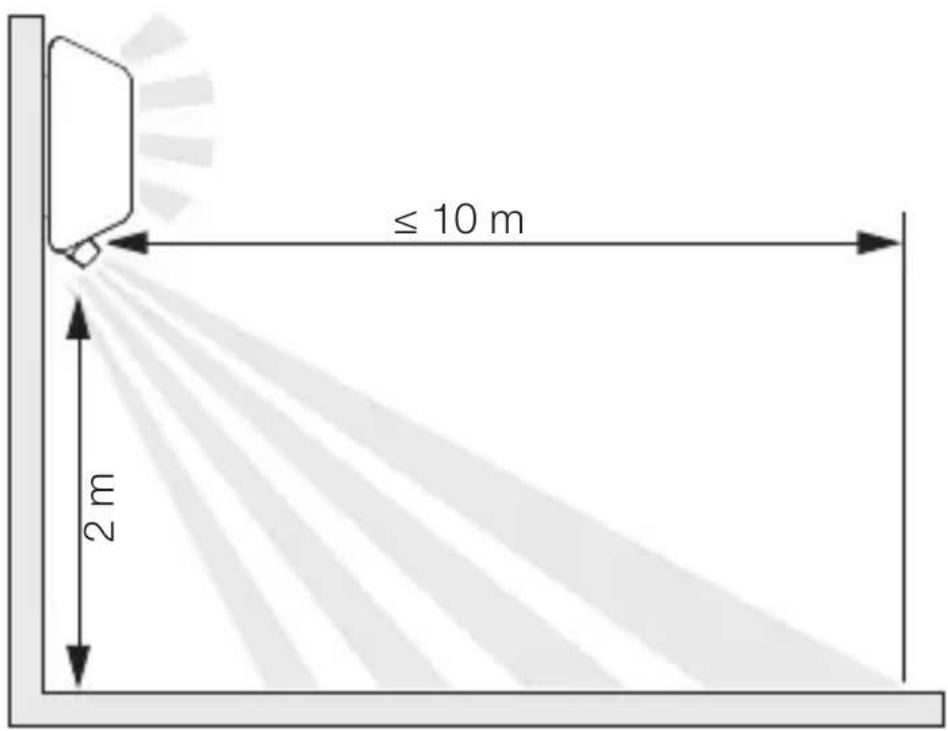

Alcance L 30 S

5.1

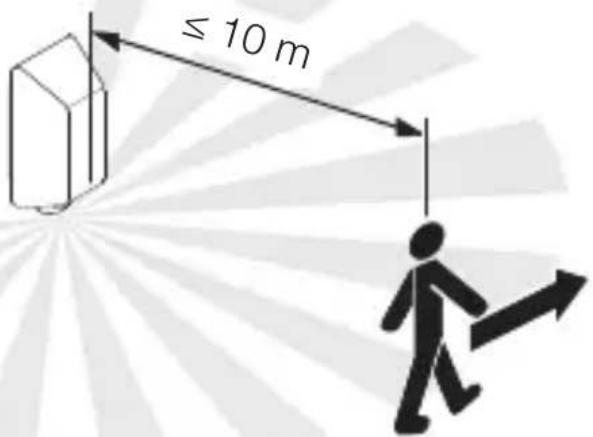

Deteção de movimento lateralmente ao sentido de aproximação L 30 S

5.2

≤ 10 m

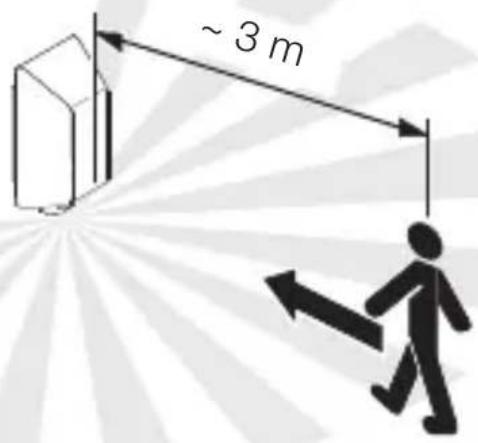

Deteção de movimento no sentido de aproximação L 30 S

5.3

~ 3 m

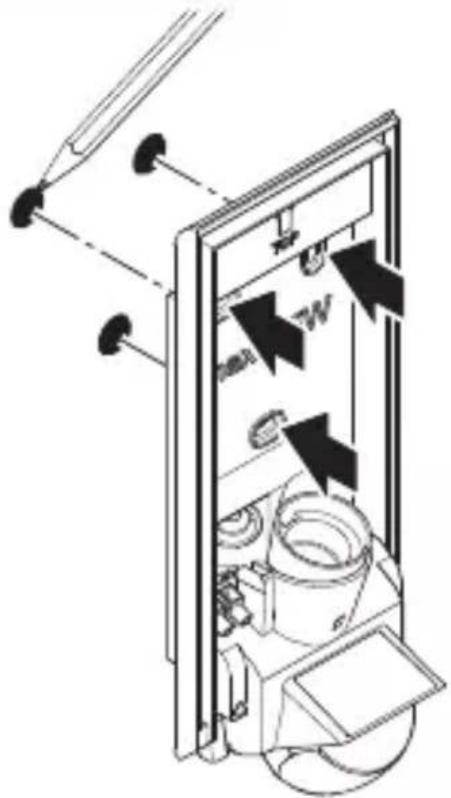

Passos para montagem

5.4

I O

• Certifique - se de que a alimentação de tensão está desligada.
• Marque os furos.

5.5

- Faça os furos (∅ 6 mm) e coloque as buchas.

PT

5.6

• Perfure o bucim vedante para passar o cabo de ligação à rede.
• Para ligação do cabo de alimentação em montagem embutida, aparafuse o suporte de fixação à parede sem distanciador.

5.7

• Perfure o bucim vedante para passar o cabo de ligação à rede.
• Para ligação do cabo de alimentação em montagem de superfície, aparafuse o suporte de fixação à parede com distanciadores.

5.8

TV MAX. 15W

- Faça a ligação à rede segundo o esquema elétrico. →“4. Ligação elétrica”

5.9

15% BCL. 15%

PT

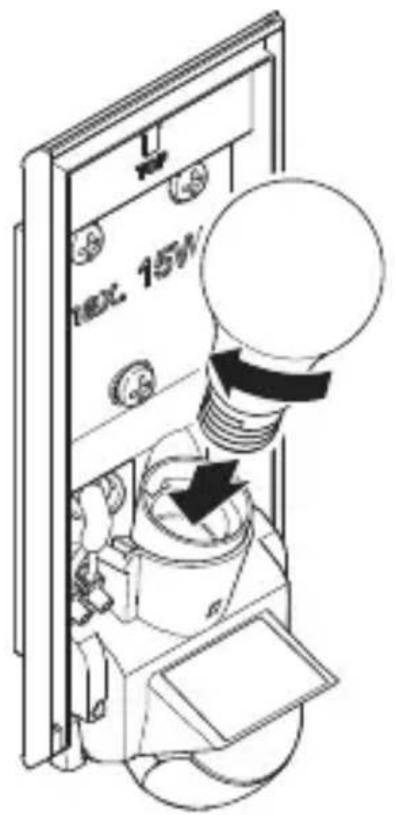

- Colocar a lâmpada.

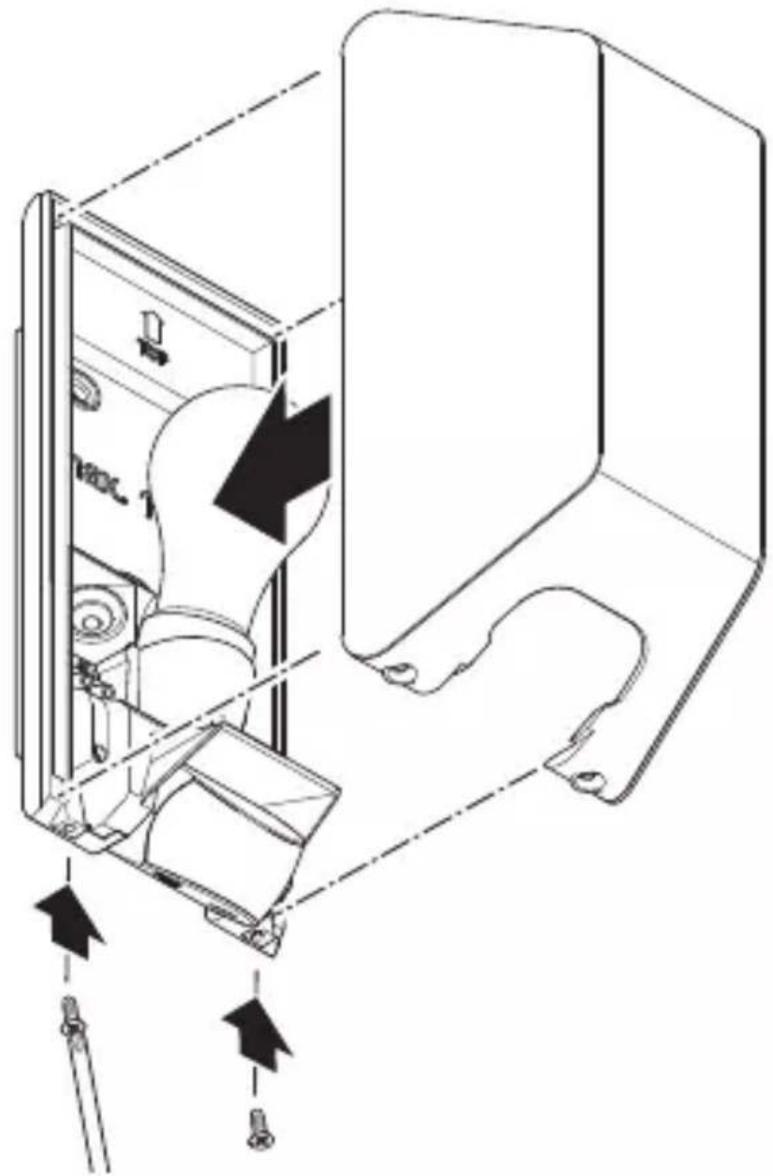

5.10

• Colocar a cobertura da armadura.
• Aparafuse os parafusos de fixação.

5.11

I O

• Ligue a fonte de alimentação elétrica.
- Ajuste as funções.
→“6. Funcionamento”

6. Funcionamento

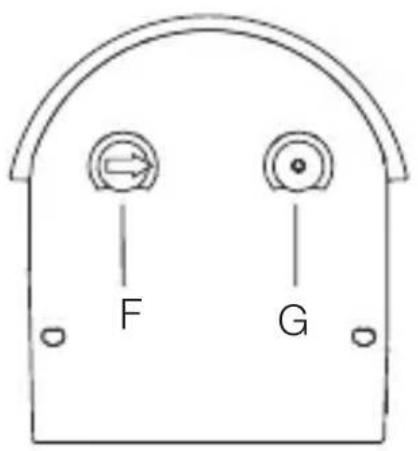

L 30 S

6.1

F G

- Proceda aos ajustes.

Configurações de fábrica

– Ajuste do tempo: 8 segundos
- Regulação crepuscular: regime diurno 2.000 lux

Ajuste do tempo (F)

O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 8 segundos e, no máx., 35 minutos. Cada movimento detetado acenderá a luz de novo.

Nota: sempre que se desliga a armadura LED, não é possível nova deteção de movimento durante aprox. 1 segundo. Passado esse tempo, a armadura LED volta a poder acender a iluminação ao detetar movimento.

Regulação crepuscular (G)

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 2 a 2.000 lux.

- ⚙ = Modo diurno (independentemente da luminosidade) - ⚡ = Modo crepuscular (aprox. 2 lux)

Para regular a área de deteção e para o teste de funcionamento à luz natural, o potenciómetro tem de estar em

Ajuste da área de detecção L 30 S

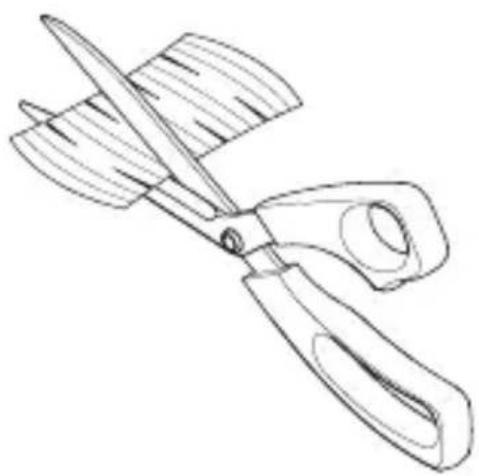

Para excluir erros de ligação ou monitorizar de forma direcionada pontos de perigo específicos, a área de deteção pode ser limitada com película de cobertura. A película de cobertura é colada no detetor.

6.2

- Para limitar a área de deteção horizontal, colar os segmentos do obturador.

Ao realizar o ajuste da área de detecção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

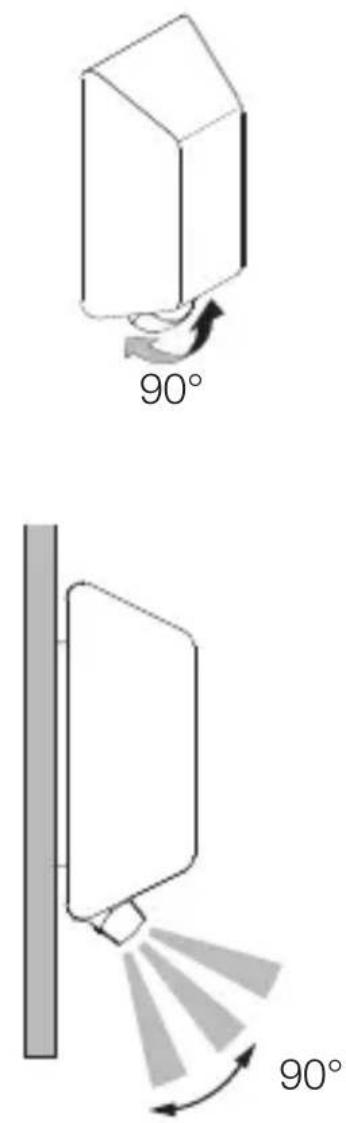

Unidade de detetores L 30 S

6.4

Unidade de sensores pode ser inclinada em 90° na vertical.

7. Limpeza e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

8. Reciclagem

Equipamentos elétricos, pilhas, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos ou pilhas para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos e pilhas em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemanha

Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de assistência:

Depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, o nosso serviço de assistência técnica encarregar-se-á da reparação do seu aparelho. Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si. Por isso, é recomendável guardar a sua fatura de compra num local seguro até o prazo de garantia expirar. Nós assumimos os custos de transporte, mas não os riscos de transporte da devolução.

10. Dados técnicos

• Dimensões (a × l× p): 261 × 122 × 108 mm
• Tensão de rede: 220–240 V, 50/60 Hz
• Potência: máx. 15 W / E27
• Altura de montagem: Altura de montagem ideal: 2 m
• Ângulo de deteção: L 30 S:180°
• Alcance do detetor: L 30 S: máx. 10 m
• Regulação crepuscular: L 30 S: 2 - 2.000 lux
  – Ajuste do tempo: L 30 S: 8 s – 35 min
  – Grau de proteção: IP 44
• Temperatura ambiente: -20 °C até +40 °C
• Classe de proteção: //
• Resistência aos impactos: IK 07

11. Eliminação de avarias

Aparelho sem tensão.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

- Linha interrompida.

- Verifique a linha com um busca-polos.

- Curto-circuito no cabo de alimentação elétrica.

- Verificar as ligações.

- Interruptor de rede eventualmente existente está desligado.

• Ligue o interruptor de rede.

O aparelho não se liga.

– Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

- Interruptor de rede DESLIGADO.

• Ligue o interruptor de rede.

– O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

- Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ou está incorreta.

- Controle a área de deteção e ajuste.

O aparelho não se desliga.

- Movimento constante na área de detecção.

• Controle a área de deteção.
• Se for necessário, restrinja ou modifique a área de deteção.

O aparelho liga-se inadvertamente.

- O aparelho não foi montado corretamente.

- Monte o aparelho com firmeza.

– Ocorreu um movimento, mas o observador não reparou (movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas da armadura, etc.)

• Controle a área.
• Se for necessário, restrinja ou modifique a área de deteção.
