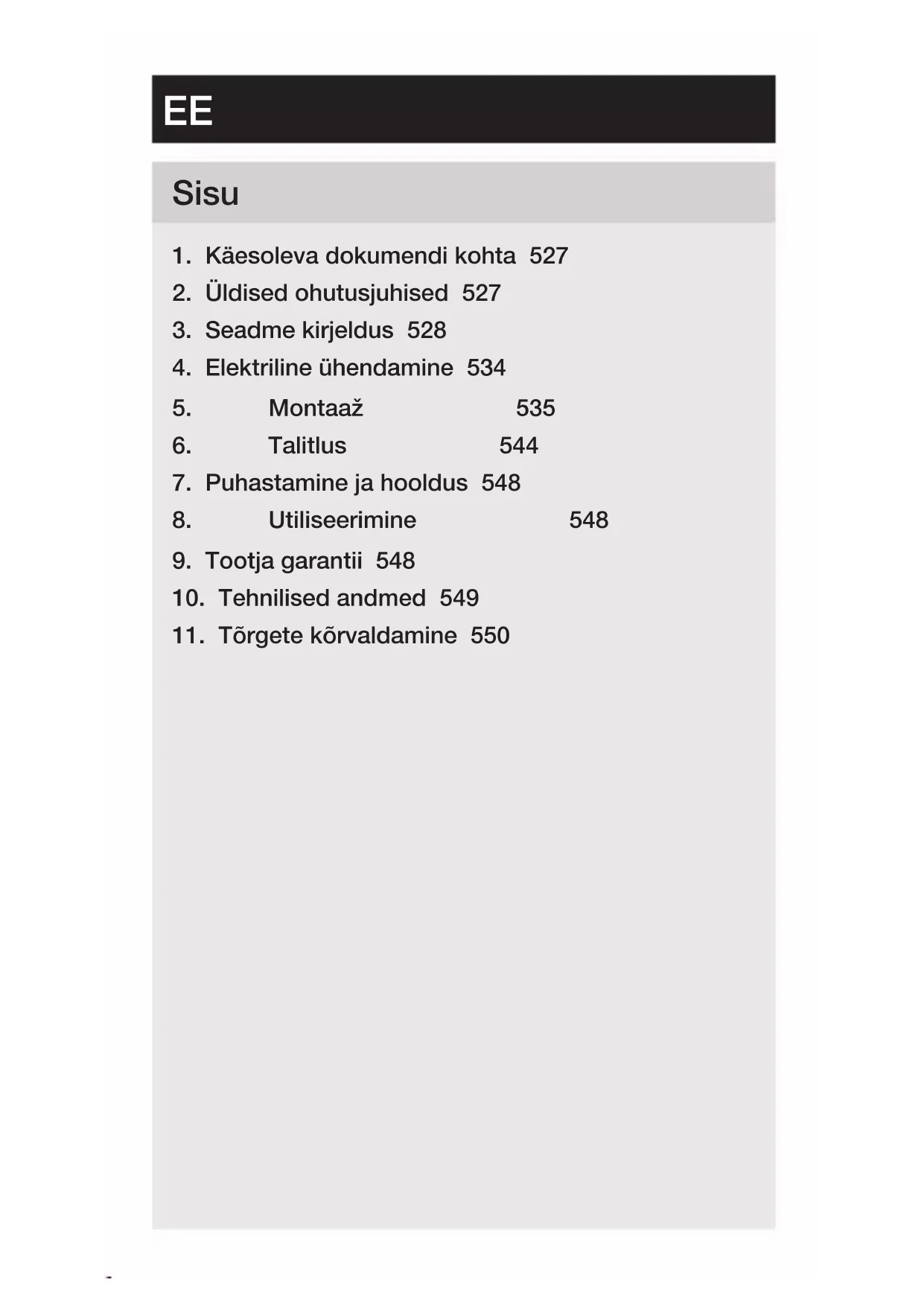

KASUTUSJUHEND L 30 S STEINEL

1. Käesoleva dokumendi kohta 527
2. Üldised ohutusjuhised 527
3. Seadme kirjeldus 528
4. Elektriline ühendamine 534
5. Montaaž 535
6. Talitlus 544
7. Puhastamine ja hooldus 548
8. Utiliseerimine 548
9. Tootja garantii 548
10. Tehnilised andmed 549
11. Törgete körvaldamine 550

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus vooluga seotud ohtude eest!

Hoiatus veega seotud ohtude eest!

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
• Hoidke kättesaadavas kohas.

– Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.
– Vörgupingel töid tohivad teha ainult kvalifitseeritud spetsialistid.
- Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
- Kasutage ainult originaalvaruosi.
- Parandustöid tohivad teha ainult spetsialistid.

3. Seadme kirjeldus

Nõuetekohane kasutus L 30 S

- Infrapuna - liikumissensoriga LED - valgusti.

– Välitingimustes seinale monteerimiseks.

– Ei ole möeldud hämardiga ühendamiseks

Tööpõhimõte

– Infrapunsensor tuvastab liikuvate kehade (nt inimesed, loomad) soojuskiirguse. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja LED - tuled lülituvad automaatselt sisse.
– Liikumine tuvastatakse köige kindlamalt, kui paigaldate seadme liikumissuuna suhtes külgmiselt.
- Otse seadme suunas liikudes on liikumise tuvastamise ulatus piiratud.
- Takistuste töttu (nt puud, müürid või klaasid) võib liikumise tuvastamine olla piiratud või ei ole üldse võimalik.
– Ilmastikust tingitud äkilisi temperatuuri köikumisi ei eristata soojusallikatest.

Nõuetekohane kasutus L 30

• LED - valgusti.
  – Välitingimustes seinale monteerimiseks.
  – Ei ole möeldud hämardiga ühendamiseks

• Infrapuna-liikumissensoriga 1 LED - valgusti
• 3 kruvi
• 3 tüüblit
• 3 distantshoidikut
• 1 kattekile
• 1 ohutuskaart
• 1 kiirjuhend

Valgusti ei kuulu tarnekomplekti.

Tarnekomplekt L 30

3.2

• 1 LED - valgusti
• 3 kruvi
• 3 tüüblit
• 3 distantshoidikut
• 1 kattekile
• 1 ohutuskaart
• 1 kiirjuhend

Valgusti ei kuulu tarnekomplekti.

Toote mõõdud L 30 S

3.3

122 mm 108 mm 261 mm

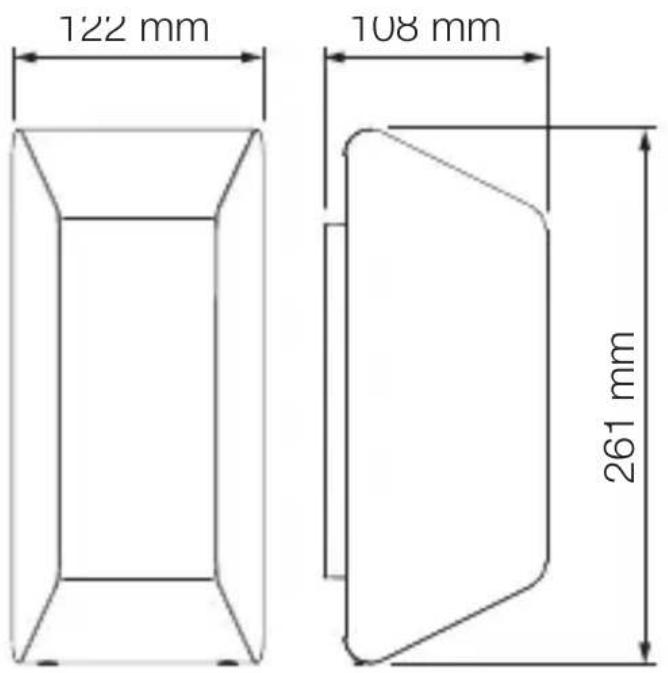

Toote mõõdud L 30

3.4

122 mm 108 mm 261 mm

EE

Seadme ülevaade L 30 S

3.5

A B C D E

A LED - valgusti
B Valgusti kate
C Lambipirn
D Ühendusklemm
E Andur

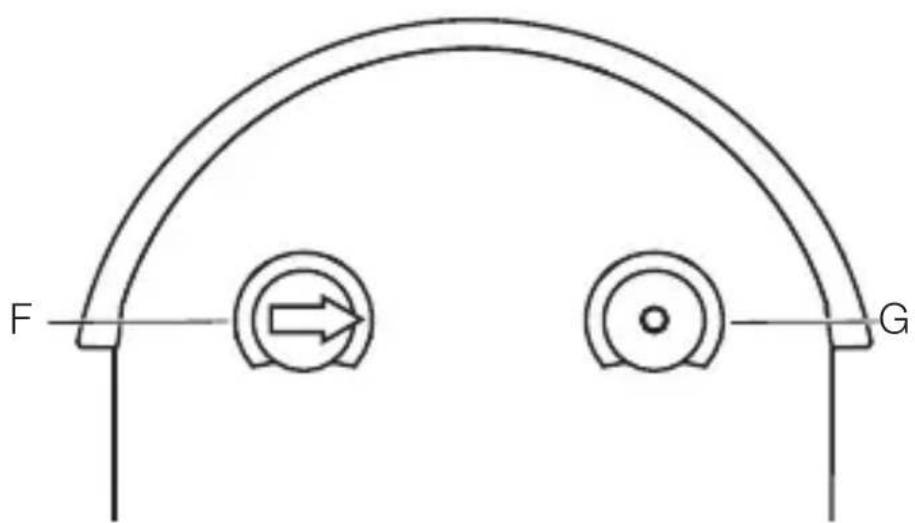

3.6

F G

F Aja seadmine
G Hämarusnivoo seadistamine

Seadme ülevaade L 30

3.7

A B C D

A LED - valgusti
B Valgusti kate
C Lambipirn
D Ühendusklemm

EE

4. Elektriline ühendamine

Lülitite plaan

4.1

Võrgutoitejuhe koosneb 2 - soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

Seadet saab pärast vörgulülitiga ühendamist ka elektriga ühen- dada, kui on tagatud, et vörgulüliti on pidevalt sisse lülitatud.

Juhis:

Selle valgusti valgusallikas on vahetatav.

Elektrit juhtivate osade puudutamine võib põhjustada elektrilööki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.
• Kontrollige pingetestriga pingevabadust.
• Tehke kindlaks, et pingetoide jääb katkestatuks.

Materiaalsete kahjude oht!

Ühendusjuhtmete omavaheline äravahetamine vöib lühise pöhjustada.

• Identifitseerige ühendusjuhtmed.
• Ühendage korralikult ühendusjuhtmed.

Paigalduse ettevalmistus

• Kontrollige köiki koostedetaile kahjustuste suhtes. Kahjustuste korral ärge võtke seadet kasutusse.
• Valige sobiv paigalduskoht.

– Arvestage tööraadiust.
– Arvestage liikumise tuvastamist.
– Vibratsioonivaba.
– Tuvastuspiirkond on takistustest vaba.
– Ei ole plahvatusohtlik piirkond.
– Ei ole kergesti süttiv pind.
- Ärge vaadake valgusallikasse lähidistantsilt (< 30 cm).
- Teistest LED - valgustitest vähemalt 50 cm kaugusele.

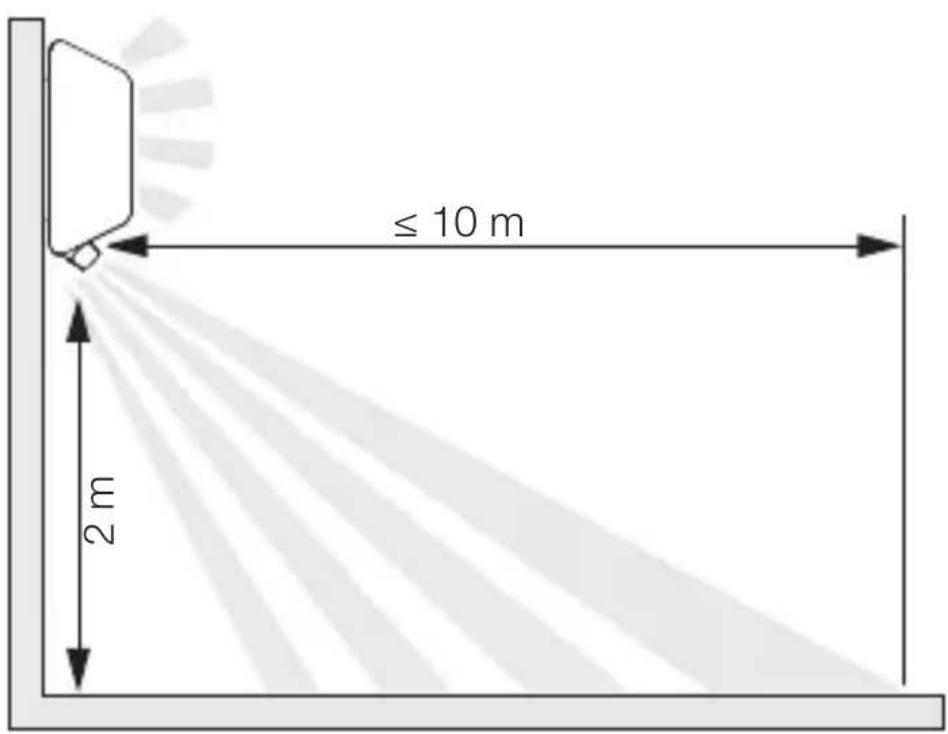

Tööraadius L 30 S

5.1

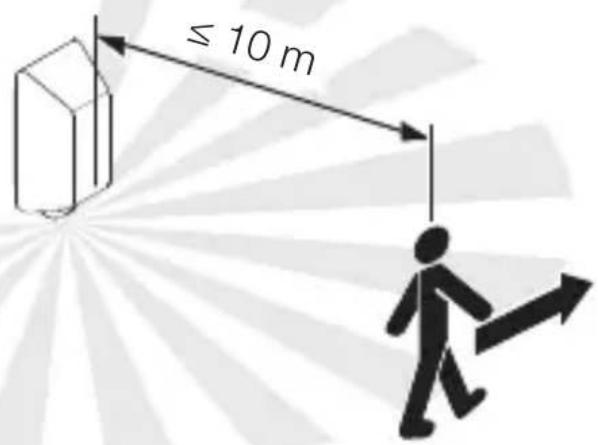

Liikumise tuvastamine liikumissuunaga küljelt L 30 S

5.2

≤ 10 m

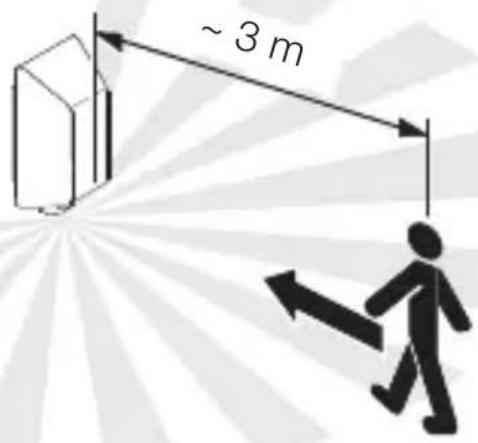

Liikumise tuvastamine liikumissuunas L 30 S

5.3

~ 3 m

Montaažisammud

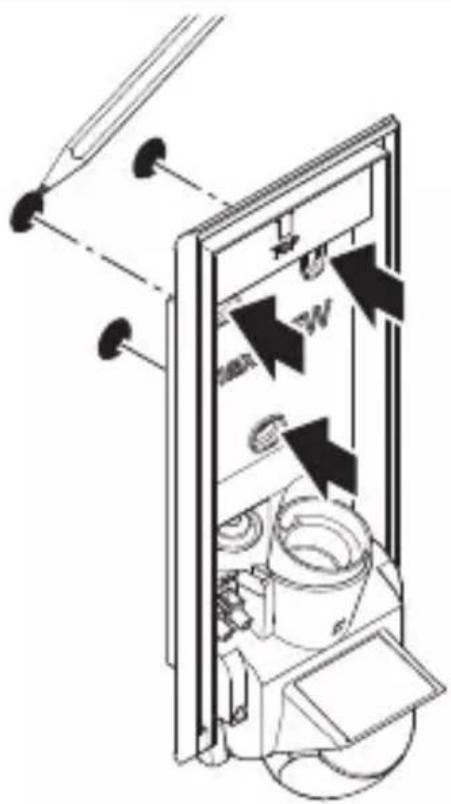

5.4

I O

• Kontrollige, et pingetoide oleks välja lülitatud.
  • Märgistage puurimisavad.

5.5

- Puurige avad (∅ 6 mm) ja pange tüüblid sisse.

5.6

• Torgake vörgutoitejuhtme tihenduskorgid läbi.
• Kruvige süvispaigaldatava toitejuhtmega seinahoidik kinni ilma distantsihoidikuta.

EE

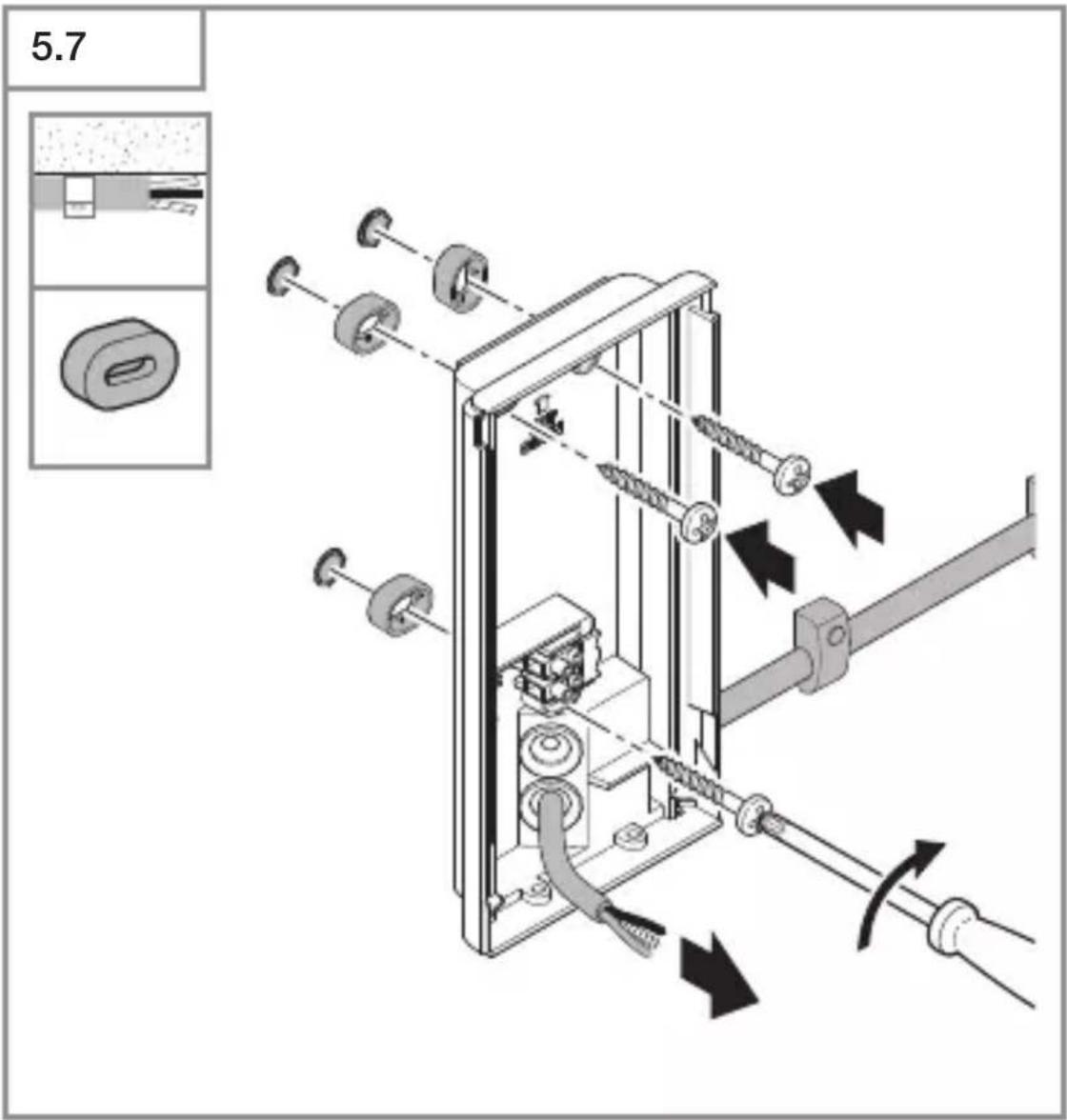

5.7

• Torgake vörgutoitejuhtme tihenduskorgid läbi.
• Kruvige pindpaigaldatava toitejuhtmega seinahoidik kinni koos distantsihoidikuga.

5.8

TV MAX. 15W

- Ühendage vörgutoitejuhe vastavalt elektriskeemile. →“4. Elektriline ühendamine”

EE

5.9

• Lülitage voolutoide sisse.
- Funktsioonide seadistamine.
→“6. Talitlus”

6. Talitlus

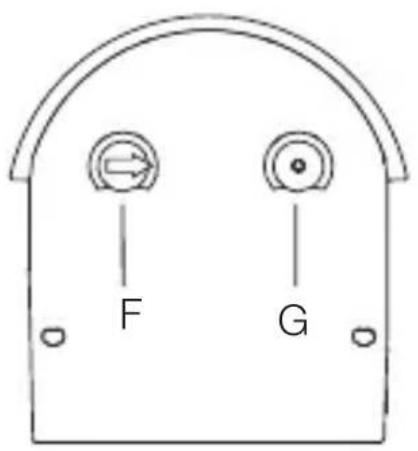

L 30 S

6.1

F G

- Teostage seaded.

Tehaseseadistused

– Aja seadmine: 8 sekundit
– Hämaruse seadmine: päevavalgusrežiim 2.000 lx

Aja seadmine (F)

Väljalülitusviivitust on võimalik seadistada astmeteta alates u 8 sekundist kuni max 35 minutini. Iga tuvastatud liikumi-ne lülitab tule taas sisse.

Märkus: pärast LED-valgusti igakordset väljalülitust ei ole u 1 sekundi vältel võimalik uut liikumist tuvastada. Seejärel saab LED - valgusti liikumise korral valguse taas sisse lülitada.

Hämarusnivoo seadistamine (G)

Rakendumisheledust (hämardumist) on võimalik seadista-da astmeteta vahemikus 2 – 2.000 lx.

-☀= Päevavalgusrežiim (ei sõltu heledusest)
-©= Hämarusrežiim (u 2 lx)

Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema.

Tuvastuspiirkonna häälestamine L 30 S

Valelülituste vältimiseks või ohukohtade eesmärgipäraseks jälgimiseks saab tuvastuspiirkonda piirata kattekilega. Kattekile kleebitakse sensorimoodulile.

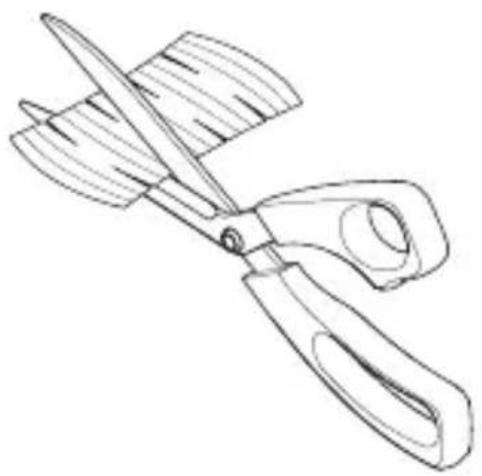

6.2

• Lõigake kaanekile segmendid mõõtu.

EE

6.3

- Horisontaalse tuvastuspiirkonna piiramiseks kleepige kaanekile segmendid kinni.

Tuvastuspiirkonna häälestamisel ja talitlustesti läbiviimisel soovitame seadistada lühim aeg.

Sensori element L 30 S

6.4

7. Puhastamine ja hooldus

Seade ei vaja hooldamist.

Elektrilöögi oht!

Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

- Puhastage seadet ainult siis, kui see on kuiv.

Materiaalsete kahjude oht!

Valede puhastusvahendite töttu võib seade kahjustada saada.

- Puhastage seadet pisut niisutatud lapiga ja ärge kasuta- ge puhastusvahendeid.

8. Utiliseerimine

Elektriseadmed, tarvikud ja pakendid tuleb toimetada keskkonnasõbralikku taaskasutusse.

Ärge visake elektriseadmeid ja patareisid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt kehtivale Euroopa direktiivile ja sellest tulenevatele kohalikele seadustele elektroonika ja vanade elektroonikaseadmete kohta tuleb kasutuskõlbmatud elektri-seadmed ja patareid eraldi kokku koguda ning toimetada keskkonnasõbralikku taaskasutusse.

9. Tootja garantii

STEINELi toode on valmistatud suurima hoolikusega, on talit-luslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud

ning läbinud seejärel pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kas-satšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Teenus:

Pärast garantiiaja möödumist või defektide korral, mille kohta garantii ei kehti, saab seadet remontida meie tehase teeninduspunktis. Palun saatke toode

korralikult pakitult lähimasse teenindus-punkti.

3 AASTAT TOOTJA GARANTIID

10. Tehnilised andmed

- Möötmed (K × L × S): 261 × 122 × 108 mm

– Võrgupinge: 220–240 V, 50/60 Hz

- Võimsus: max 15 W / E27

– Paigalduskõrgus: Optimaalne paigalduskõrgus: 2 m

– Tuvastusnurk: L 30 S: 180°

– Sensori tööraadius: L 30 S: max 10 m

– Hämaruse seadistamine: L 30 S: 2 – 2.000 luksi

– Aja seadmine: L 30 S: 8 s – 35 min

- Kaitseliik: IP 44

- Keskkonnatemperatuur: - 20 °C kuni +40 °C

– Kaitseklass: //

– Löögikindlus: IK 07

11. Törgete körvaldamine

Pingeta seade.

– Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
  • Vahetage rikkis kaitse välja.

- Juhe katkenud.

- Kontrollige juhet pingetestriga.

– Lühis võrgutoitejuhtmes.

- Kontrollige ühendusi

– Võimalik olemasolev võrgulüliti väljas

Seade ei lülitu sisse.

– Hämaruseseadistus valesti valitud.
- Seadistage hämaraseadistus uuesti.

– Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
• Vahetage rikkis kaitse välja.

– Rikete minimeerimiseks eiratakse kiireid liigutusi või on tuvastuspiirkond liiga väike või ei ole korrektne.

- Kontrollige ja justeerige tuvastuspiirkonda.

Seade ei lülitu välja.

– Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.
• Vajadusel piirake või muutke tuvastuspiirkonda.

Seade lülitub soovimatult sisse.

– Seade ei ole paigaldatud liikumiskindlalt.

• Paigaldage seade kindlalt.

– Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumine lambi vahetus läheduses jne).

• Kontrollige piirkonda.
• Vajadusel piirake või muutke tuvastuspiirkonda.
