L 30 S - Rasvjeta STEINEL - Besplatni korisnički priručnik

Vrsta proizvoda	Vanjska LED zidna svjetiljka s infracrvenim detektorom pokreta
Marka	Steinel
Model	L 30 S
Kategorija	Vanjska rasvjeta
Dimenzije (V × Š × D)	261 × 122 × 108 mm
Težina	Otprilike 0,5 kg (procjena)
Napajanje	220–240 V, 50/60 Hz
Maksimalna snaga	15 W
Grlo	E27
Kut detekcije	180°
Maksimalni domet detekcije	10 m
Optimalna visina montaže	2 m
Podesivo vrijeme odgode	Od 8 sekundi do 35 minuta
Prag uključivanja (osvjetljenje)	Od 2 do 2000 luksa
Stupanj zaštite	IP44
Otpornost na udarce	IK07
Temperatura okoline	-20 °C do +40 °C
Jamstvo proizvođača	3 godine
Glavne funkcije	Infracrvena detekcija pokreta, podešavanje vremena odgode i praga osvjetljenja, orijentacija detektora za 90°
Čišćenje i održavanje	Čistiti suhom krpom blago navlaženom vodom, bez deterdženta
Sigurnost	Instalaciju obavlja kvalificirani električar, isključiti napajanje prije intervencije, ne gledati izravno u izvor svjetlosti na udaljenosti manjoj od 30 cm
Zamjenski dijelovi i mogućnost popravka	Zamjenjivi izvor svjetlosti (E27), ostale popravke obavlja stručnjak

Često postavljana pitanja - L 30 S STEINEL

Zašto se moj uređaj ne uključuje?

Provjerite je li osigurač uključen i ispravan, je li prekidač napajanja u položaju UKLJUČENO i je li prag uključivanja (osvjetljenje) ispravno podešen. Ako problem i dalje traje, provjerite ožičenje pomoću ispitivača napona.

Uređaj se ne isključuje, što učiniti?

To može biti posljedica kontinuiranog kretanja u zoni detekcije. Provjerite i smanjite zonu detekcije pomoću priloženih poklopaca ili podesite vrijeme odgode.

Svjetiljka se uključuje neočekivano, zašto?

Provjerite je li svjetiljka dobro pričvršćena i da se ne pomiče. Nezamjetni pokreti (životinje, grane itd.) mogu aktivirati uređaj. Smanjite zonu detekcije poklopcima.

Domet detekcije je nedovoljan, kako ga poboljšati?

Provjerite je li uređaj montiran na visini od 2 m, okomito na smjer prolaza. Uklonite prepreke (drveće, zidove) u zoni detekcije. Maksimalni domet je 10 m.

Kako podesiti vrijeme odgode?

Koristite gumb F (Vrijeme odgode) na uređaju. Postupno podesite od 8 sekundi do 35 minuta. Svaki detektirani pokret resetira vrijeme odgode.

Kako podesiti prag uključivanja (osvjetljenje)?

Koristite gumb G (Podešavanje praga uključivanja). Okrenite ga od 2 luksa (noć) do 2000 luksa (dan). Za testiranje danju, postavite ga na simbol sunca.

Mogu li očistiti svjetiljku vodom?

Ne, čistite samo suhom krpom blago navlaženom bez deterdženta. Voda na dijelovima pod naponom predstavlja opasnost od strujnog udara.

Koje jamstvo vrijedi za ovaj uređaj?

Jamstvo proizvođača Steinel traje 3 godine od datuma kupnje. Pokriva nedostatke u materijalu i izradi, osim zamjenjivih izvora svjetlosti i oštećenja nastalih nepravilnom uporabom.

Mogu li ovaj uređaj spojiti na regulator svjetline?

Ne, uređaj nije prikladan za spajanje na regulator svjetline. Mora se spojiti izravno na mrežu putem prekidača.

Kako električno instalirati uređaj?

Instalaciju povjerite kvalificiranom električaru. Isključite napajanje, identificirajte vodiče (faza L, nula N) i spojite ih prema shemi. Ne mijenjajte kablove.

KORISNIČKI PRIRUČNIK L 30 S STEINEL

4. Električni priključek

Stikalni načrt

4.1

- Preverite priključke.

– Morebitno prisotno omrežno stikalo je izklopljeno.

• Vklopite omrežno stikalo.

Naprava se ne vklopi.

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje.
– Zadržavamo pravo na izmjene koje služe tehničkom napretku.

Upozorenje na opasnosti!

Upozorenje na opasnosti od el. struje!

Upozorenje na opasnosti od vode!

2. Opće sigurnosne napomene

• Pažljivo pročitajte upute.
• Pridržavajte se sigurnosnih napomena.
• Čuvajte upute na pristupačnom mjestu.

- Rad s električnom strujom može dovesti do opasnih situacija. Dodirivanje dijelova koji provode el. struju može uzrokovati električni šok, opekotine ili smrt.

• Rad na naponu mreže dopušten je samo kvalificiranom osoblju.
• Potrebno je pridržavati se državnih propisa za instalaciju i uvjeta priključivanja (npr. D: VDE 0100,

A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).

• Koristite samo originalne rezervne dijelove.
• Popravke smiju obavljati samo specijalizirane radionice.

3. Opis uređaja

Namjenska uporaba L 30 S

• LED svjetiljka s infracrvenim senzorom pokreta.
  – Zidna montaža u vanjskom području.
  – Nije prikladna za priključak na regulator intenziteta svjetlosti.

Princip funkcioniranja

– Infracrveni senzor detektira toplinsko zračenje tijela koja se pred njime kreću (npr. ljudi, životinje). Toplinsko zračenje elektronički se pretvara i automatsko uključuje LED svjetiljku.
– Najsigurnije detektiranje pokreta postiže se montažom uređaja bočno na smjer kretanja.
– Domet detektiranja pokreta ograničen je kad se uređaju prilazi izravno.
– Prepreke (npr. drveća, zidovi ili prozori) mogu ograničiti detektiranje pokreta ili ga onemogućiti.
– Iznenadna kolebanja temperature zbog vremenskih utjecaja ne razlikuju se od izvora topline.

Namjenska uporaba L 30

• LED svjetiljka.
  – Zidna montaža u vanjskom području.
  – Nije prikladna za priključak na regulator intenziteta svjetlosti.

Sadržaj isporuke L 30 S

3.1

Rasvjetno tijelo nije sadržano u isporuci.

Sadržaj isporuke L 30

3.2

Rasvjetno tijelo nije sadržano u isporuci.

Dimenzije proizvoda L 30 S

3.3

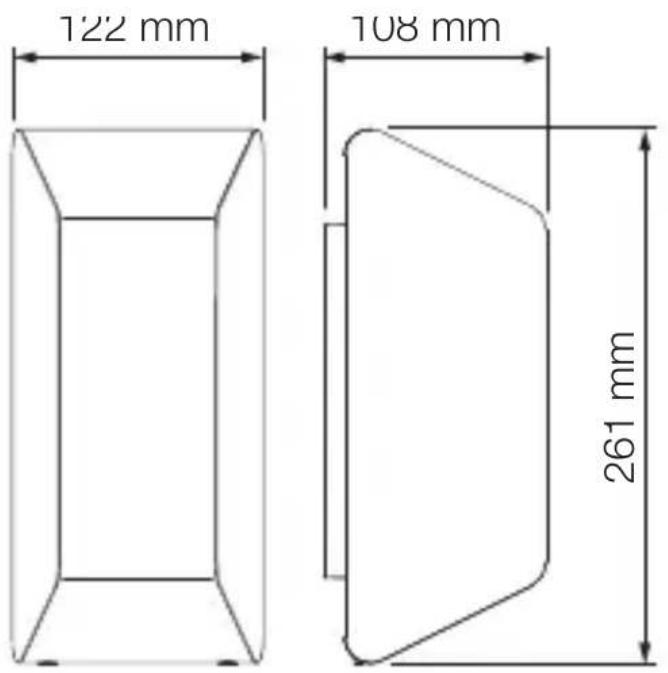

Dimenzije proizvoda L 30

3.4

HR

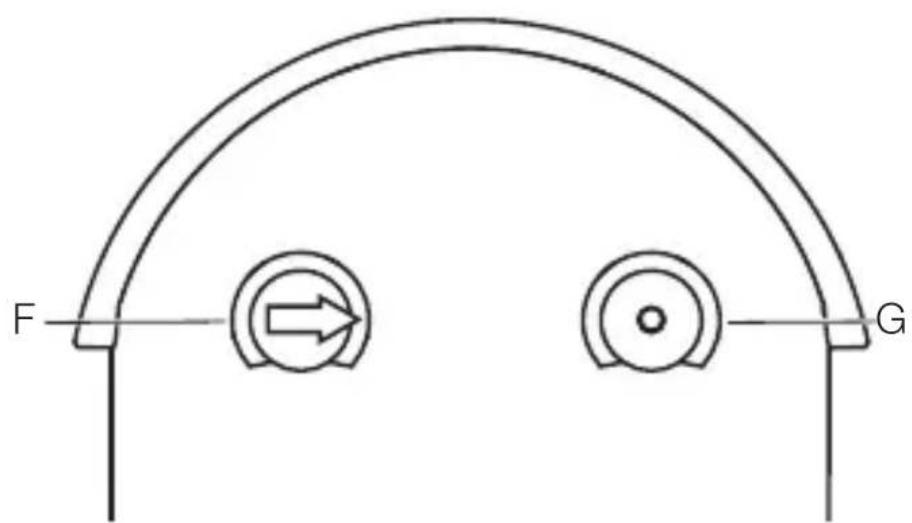

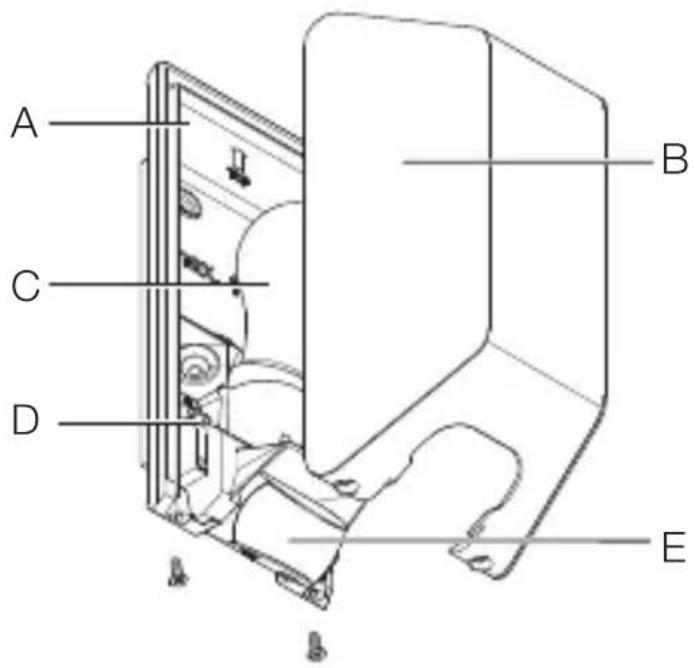

Pregled uređaja L 30 S

3.5

A LED svjetiljka
B Poklopac svjetiljke
C Rasvjetno tijelo
D Priključna stezaljka
E Senzorska jedinica

3.6

A LED svjetiljka
B Poklopac svjetiljke
C Rasvjetno tijelo
D Priključna stezaljka

HR

4. Električni priključak

Shema priključivanja

4.1

Mrežni vod sastoji se od dvožilnog kabela:

L = faza (većinom crna, smeda ili siva)

N = neutralni vodič (većinom plavi)

Uređaj se također može priključiti električki nakon mrežne sklopke, ako se osigura da je sklopka stalno uključena.

Napomena:

Izvor svjetlosti ove svjetiljke je zamjenjiv.

• Isključiti struju i prekinuti naponsko napajanje.
• Ispitivačem napona provjeriti beznaponsko stanje.
• Provjeriti je li naponsko napajanje ostalo prekinuto.

Opasnost od nastanka materijalnih šteta!

Slučajna zamjena priključnih kabela može uzrokovati kratki spoj.

• Identificirati priključne kabele.
- Ispravno spojiti priključne kabele.

Priprema montaže

• Provjeriti sve sastavne dijelove na oštećenja. U slučaju oštećenja ne koristiti uređaj.
• Odaberite prikladno mjesto za montažu

– u području detekcije nema prepreka

– koje se ne nalazi u područjima s opasnošću od eksplozije

– Udaljeno najmanje 50 cm od ostalih LED svjetiljki.

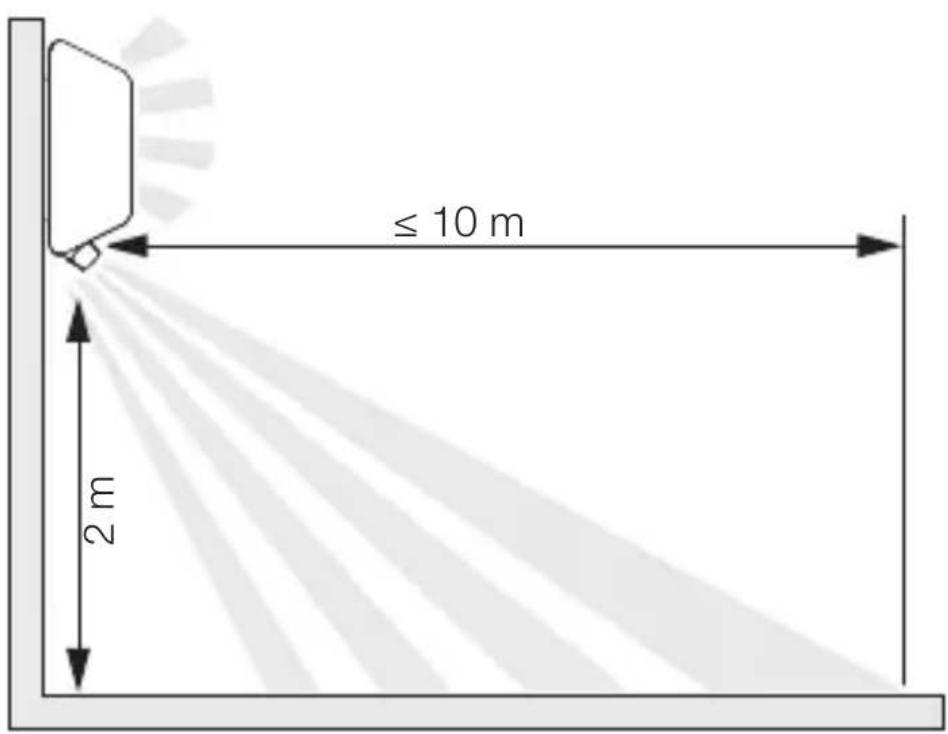

Domet L 30 S

5.1

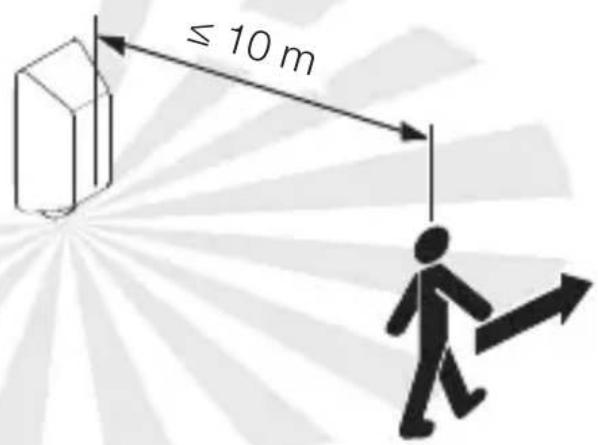

Detektiranje pokreta bočno na smjer kretanja L 30 S

5.2

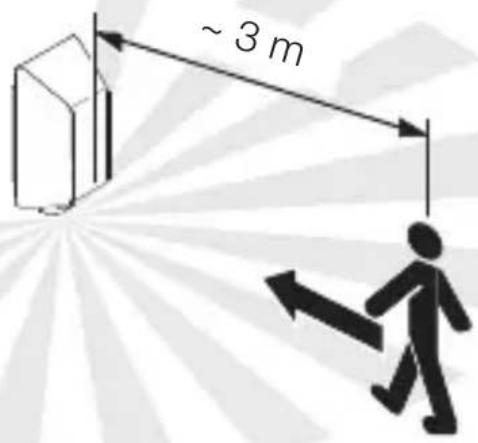

Detektiranje pokreta u smjeru kretanja L 30 S

5.3

HR

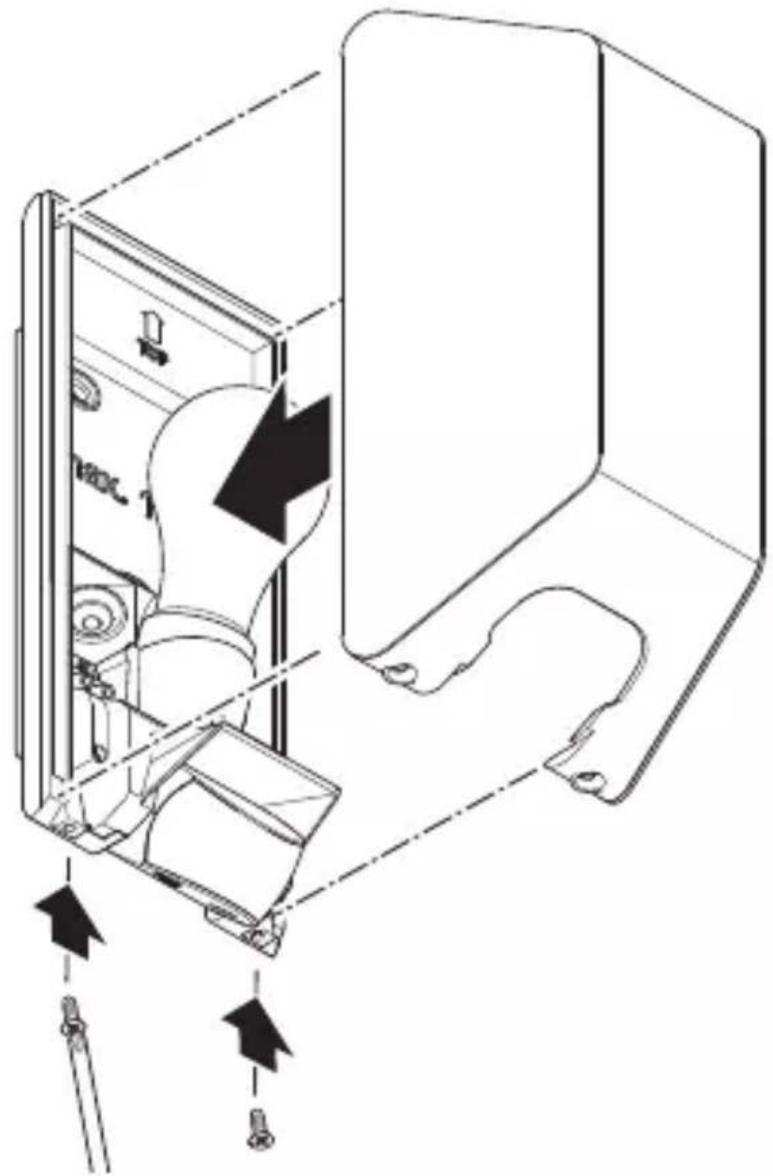

Koraci montaže

5.4

• Provjerite je li isključeno naponsko napajanje.
• Označite rupe.

5.5

- Strujni vod priključite na stezaljke prema shemi priključivanja.

→„4. Električni priključak“

HR

5.9

- Umetnite rasvjetno tijelo.

5.10

• Stavite poklopac svjetiljke.
• Uvrnite sigurnosne vijke.

5.11

• Uključite strujno napajanje.
• Podesite funkcije.

→„6. Funkcija“

HR

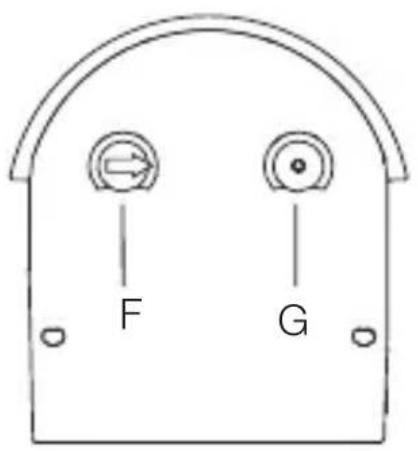

6. Funkcija

L 30 S

6.1

- Izvršite podešavanja.

Tvorničke postavke

Napomena: Nakon svakog isključivanja LED svjetiljke nije moguće ponovno detektiranje pokreta na oko 1 sekundu. Potom LED svjetiljka može pri pokretu ponovno uključiti svjetlo.

režim rada pri danjem svjetlu (neovisno o svjetlini)

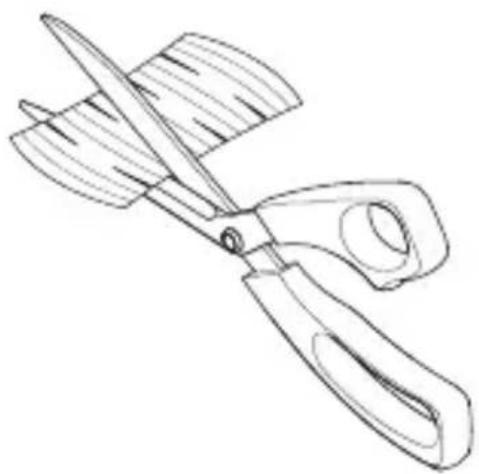

Da bi se isključila mogućnost pogrešnih uključivanja ili ciljano nadzirala opasna mjesta, područje detekcije može se ograničiti pomoću zaslonske folije. Takva folija zalijepi se na senzorsku jedinicu.

6.2

- Nalijepite segmente folije kako biste ograničili vodoravno područje detekcije.

Kod podešavanja područja detekcije i testiranja funkcije preporučuje se podesiti najkraće vrijeme.

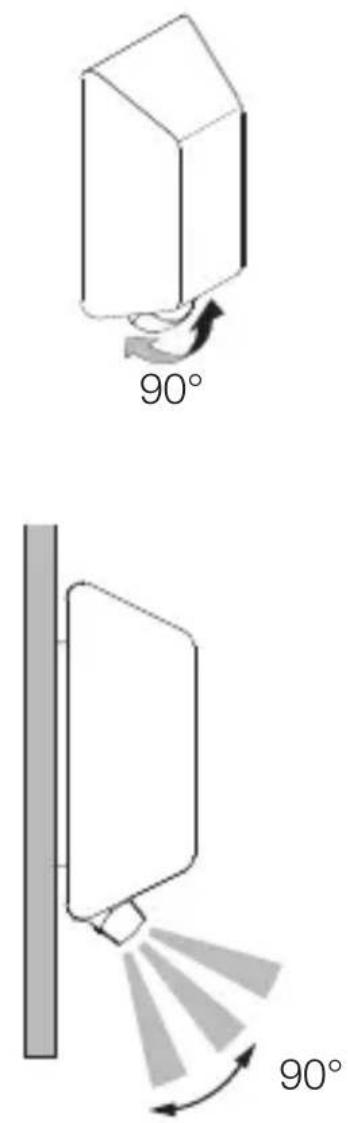

Senzorska jedinica L 30 S

6.4

Ovaj STEINEL-ov proizvod izrađen je s naj-većom pažnjom, njegovo funkcioniranje i si-gurnost ispitani su prema važećim propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji su posljedica grešaka na materijalu ili tvorničke greške, usluga jamstva izvršava se popravkom ili zamjenom dijela s greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao ni šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili održavanja. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.

Servis:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, popravak će se izvršiti u tvornici. Molimo vas da dobro zapakiran proizvod pošaljete najbližoj servisnoj službi.

HR

10. Tehnički podaci

• Dimenzije (V × Š × D): 261 × 122 × 108 mm
  – Napon strujne mreže: 220–240 V, 50/60 Hz
  – Snaga: maks. 15 W / E27
  – Visina montaže: Optimalna visina montaže: 2 m
• Kut detekcije: L 30 S: 180°
  – Domet senzora: L 30 S: maks. 10 m
• Podešenost svjetlosnog praga: L 30 S: 2 - 2.000 luksa
  – Podešenost vremena: L 30 S: 8 s – 35 min
  – Vrsta zaštite: IP 44
• Temperatura okoline: - 20 °C do +40 °C
  – Klasa zaštite: //
  – Otpornost na udarce: IK 07

11. Uklanjanje smetnji

Uređaj nema napon.

- Provjerite vod ispitivačem napona.

– Kratki spoj u mrežnom vodu.

• Provjerite priključke.

– Eventualno postojeća mrežna sklopka je isključena.

- Uključite mrežnu sklopku.

– Brzi pokreti se prigušuju radi minimiziranja smetnji ili je područje detekcije premalo ili neispravno.

- Provjerite i podesite područje detekcije.

– Stalno kretanje u području detekcije.

• Provjerite područje detekcije.
• Po potrebi ograničite ili promijenite područje detekcije.

• Provjerite područje.
• Po potrebi ograničite ili promijenite područje detekcije.
